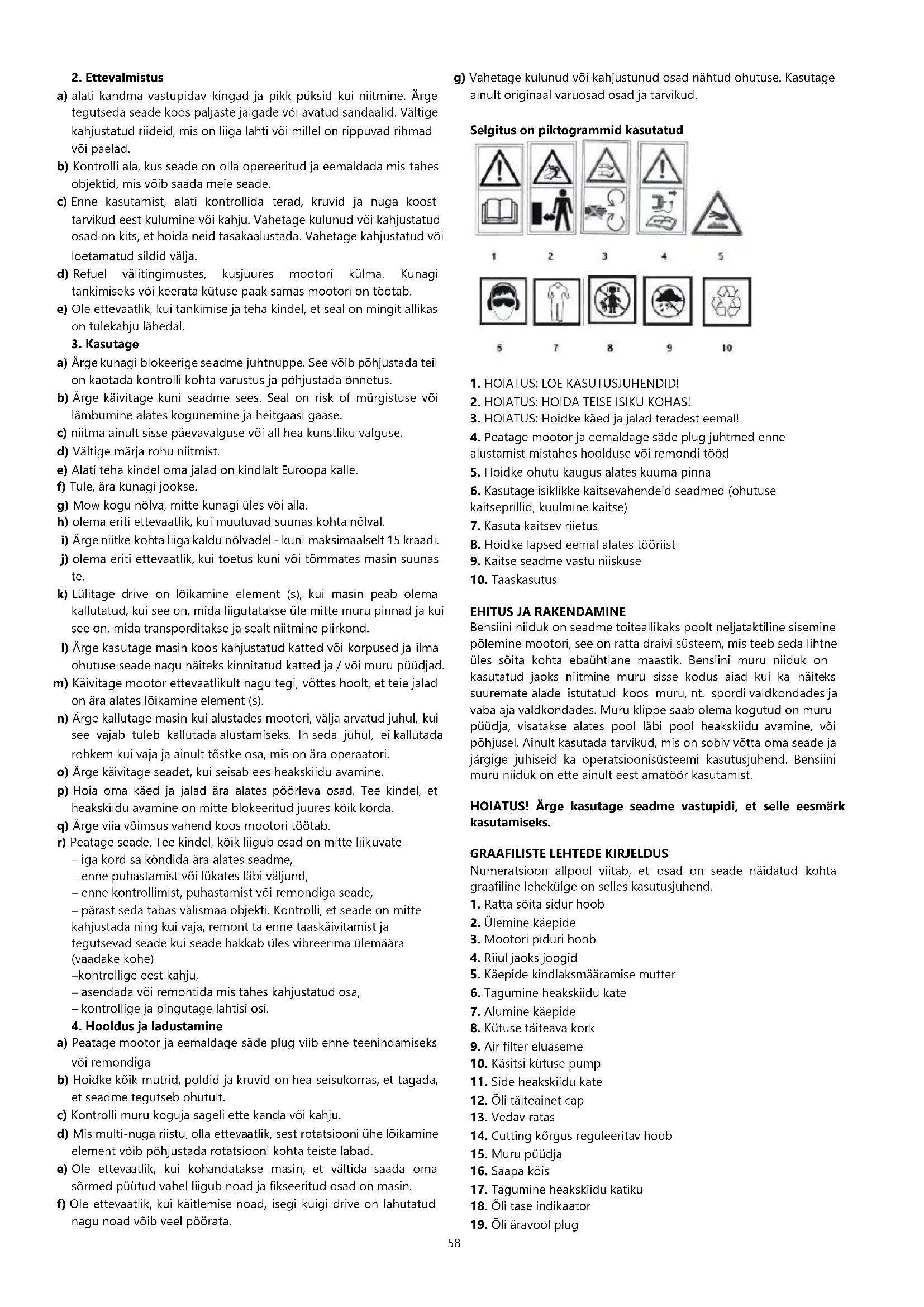

KASUTUSJUHEND 52G673 Graphite

a) Lugege hoolikalt juhiseid. Hakka tuttav koos kontrolli ja õige kasutamise kohta seadme. b) Mitte kunagi lubada seade tuleb käitada poolt laste või isikute võõras koos seadme operatsioonisüsteemi juhiseid. National määruste võib määrata täpse vanuse ettevõtja. c) Mitte kunagi niida, kui teised inimesed, eriti lapsed või lemmikloomad, on lähedal. d) Pea meeles, et operaatori või kasutaja on vastutav eest õnnetuste või ohtude et teised inimesed või keskkonnale.58

a) alati kandma vastupidav kingad ja pikk püksid kui niitmine. Ärge tegutseda seade koos paljaste jalgade või avatud sandaalid. Vältige kahjustatud riideid, mis on liiga lahti või millel on rippuvad rihmad või paelad. b) Kontrolli ala, kus seade on olla opereeritud ja eemaldada mis tahes objektid, mis võib saada meie seade. c) Enne kasutamist, alati kontrollida terad, kruvid ja nuga koost tarvikud eest kulumine või kahju. Vahetage kulunud või kahjustatud osad on kits, et hoida neid tasakaalustada. Vahetage kahjustatud või loetamatud sildid välja. d) Refuel välitingimustes, kusjuures mootori külma. Kunagi tankimiseks või keerata kütuse paak samas mootori on töötab. e) Ole ettevaatlik, kui tankimise ja teha kindel, et seal on mingit allikas on tulekahju lähedal.

a) Ärge kunagi blokeerige seadme juhtnuppe. See võib põhjustada teil on kaotada kontrolli kohta varustus ja põhjustada õnnetus. b) Ärge käivitage kuni seadme sees. Seal on risk of mürgistuse või lämbumine alates kogunemine ja heitgaasi gaase. c) niitma ainult sisse päevavalguse või all hea kunstliku valguse. d) Vältige märja rohu niitmist. e) Alati teha kindel oma jalad on kindlalt Euroopa kalle. f) Tule, ära kunagi jookse. g) Mow kogu nõlva, mitte kunagi üles või alla. h) olema eriti ettevaatlik, kui muutuvad suunas kohta nõlval.

i) Ärge niitke kohta liiga kaldu nõlvadel - kuni maksimaalselt 15 kraadi.

j) olema eriti ettevaatlik, kui toetus kuni või tõmmates masin suunas te. k) Lülitage drive on lõikamine element (s), kui masin peab olema kallutatud, kui see on, mida liigutatakse üle mitte muru pinnad ja kui see on, mida transporditakse ja sealt niitmine piirkond. l) Ärge kasutage masin koos kahjustatud katted või korpused ja ilma ohutuse seade nagu näiteks kinnitatud katted ja / või muru püüdjad. m) Käivitage mootor ettevaatlikult nagu tegi, võttes hoolt, et teie jalad on ära alates lõikamine element (s). n) Ärge kallutage masin kui alustades mootori, välja arvatud juhul, kui see vajab tuleb kallutada alustamiseks. In seda juhul, ei kallutada rohkem kui vaja ja ainult tõstke osa, mis on ära operaatori. o) Ärge käivitage seadet, kui seisab ees heakskiidu avamine. p) Hoia oma käed ja jalad ära alates pöörleva osad. Tee kindel, et heakskiidu avamine on mitte blokeeritud juures kõik korda. q) Ärge viia võimsus vahend koos mootori töötab. r) Peatage seade. Tee kindel, kõik liigub osad on mitte liikuvate − iga kord sa kõndida ära alates seadme, − enne puhastamist või lükates läbi väljund, − enne kontrollimist, puhastamist või remondiga seade, − pärast seda tabas välismaa objekti. Kontrolli, et seade on mitte kahjustada ning kui vaja, remont ta enne taaskäivitamist ja tegutsevad seade kui seade hakkab üles vibreerima ülemäära (vaadake kohe) −kontrollige eest kahju, − asendada või remontida mis tahes kahjustatud osa, − kontrollige ja pingutage lahtisi osi.

4. Hooldus ja ladustamine

a) Peatage mootor ja eemaldage säde plug viib enne teenindamiseks või remondiga b) Hoidke kõik mutrid, poldid ja kruvid on hea seisukorras, et tagada, et seadme tegutseb ohutult. c) Kontrolli muru koguja sageli ette kanda või kahju. d) Mis multi-nuga riistu, olla ettevaatlik, sest rotatsiooni ühe lõikamine element võib põhjustada rotatsiooni kohta teiste labad. e) Ole ettevaatlik, kui kohandatakse masin, et vältida saada oma sõrmed püütud vahel liigub noad ja fikseeritud osad on masin. f) Ole ettevaatlik, kui käitlemise noad, isegi kuigi drive on lahutatud nagu noad võib veel pöörata. g) Vahetage kulunud või kahjustunud osad nähtud ohutuse. Kasutage ainult originaal varuosad osad ja tarvikud. Selgitus on piktogrammid kasutatud

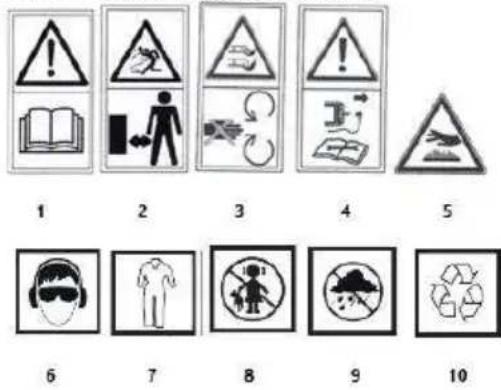

3. HOIATUS: Hoidke käed ja jalad teradest eemal!

4. Peatage mootor ja eemaldage säde plug juhtmed enne

alustamist mistahes hoolduse või remondi tööd

5. Hoidke ohutu kaugus alates kuuma pinna

6. Kasutage isiklikke kaitsevahendeid seadmed (ohutuse

kaitseprillid, kuulmine kaitse)

7. Kasuta kaitsev riietus

8. Hoidke lapsed eemal alates tööriist

9. Kaitse seadme vastu niiskuse

Bensiini niiduk on seadme toiteallikaks poolt neljataktiline sisemine põlemine mootori, see on ratta draivi süsteem, mis teeb seda lihtne üles sõita kohta ebaühtlane maastik. Bensiini muru niiduk on kasutatud jaoks niitmine muru sisse kodus aiad kui ka näiteks suuremate alade istutatud koos muru, nt. spordi valdkondades ja vaba aja valdkondades. Muru klippe saab olema kogutud on muru püüdja, visatakse alates pool läbi pool heakskiidu avamine, või põhjusel. Ainult kasutada tarvikud, mis on sobiv võtta oma seade ja järgige juhiseid ka operatsioonisüsteemi kasutusjuhend. Bensiini muru niiduk on ette ainult eest amatöör kasutamist. HOIATUS! Ärge kasutage seadme vastupidi, et selle eesmärk kasutamiseks.

GRAAFILISTE LEHTEDE KIRJELDUS

Numeratsioon allpool viitab, et osad on seade näidatud kohta graafiline lehekülge on selles kasutusjuhend.

1. Ratta sõita sidur hoob

4. Riiul jaoks joogid

5. Käepide kindlaksmääramise mutter

8. Kütuse täiteava kork

9. Air filter eluaseme

10. Käsitsi kütuse pump

11. Side heakskiidu kate

12. Õli täiteainet cap

14. Cutting kõrgus reguleeritav hoob

18. Õli tase indikaator

19. Õli äravool plug59

24. Süüteküünla juhe

26. Süüteküünla mutrivõti

27. Süüteküünla kontaktid

• Seal võib olla erinevusi vahel joonistus ja toote.

2. Alumine käepide - 1 tk.

3. Ülemine käepide - 1 tk.

4. Riiulite konsoolide jooke + - 1 komplekt.

7. Alustades köis omanik - 1 tk.

HOIATUS! Ärge tegutsevad bensiini niiduk ilma muru püüdja koos tagumine heakskiidu kaas tõstetud. HOIATUS! Kõik hooldus, remont, korrigeerimine ja töö ettevalmistamise tegevust peab olema teostatud koos mootori välja. KÄSITLEMINE

• Paigalda madalam käepide (7) Euroopa niiduki korpuse ja kinnitage koos poldid ja mutrid (te saate kohandada nurga käepideme).

• Kinnitage ülemine käepide (2) Euroopa madalam käepide (7) koos tarnitud poldid ja mutrid (hoob jaoks 52G673).

• Paigalda starteri trossi käepidet paremale küljele on ülemine käepide (2) ja liigu starter trossi (16) kaudu käepide.

• Riputa muru püüdja (15) alates tagumine heakskiidu väljund kasutades kaks saaki " " peal on niiduki korpuse (joonis. B).

• Laske tagumine heakskiidu valvur (6). Muru püüdja on toimunud paigal kevadel jõud on taga heakskiidu valvur. Muru püüdja on mugav bilansiline käepideme tühjendada see on muru niidetud. HOIATUS! Alati teha kindel, et muru püüdja on korralikult kinnitatud.

KÜLALISE LAHTI VALVE KORRALDAMINE

• Eemalda muru püüdja (15) ja alandada taga heakskiidu kate (6).

• Lülita niiduk "kohta oma pool ".

• Paigalda taga heakskiidu katiku (17).

• Tõmmake pool heakskiidu kate (11) ära alates niiduki korpuse.

• Paigaldada küljel heakskiidu varjes kohta korpuse konksud ja vabastama küljel heakskiidu varje (11)

• Asetage niiduk aasta rattad.

JAHVATUSFUNKTSIOONI MÄÄRAMINE

• Eemalda muru püüdja (15) ja alandada taga heakskiidu kilp (6).

Lõikamine kõrgus on kohandatud koos lõikamise kõrgus kangi (14) 5 (või 8 52G673) positsioonide 25-65 mm.

• Pull back lõikamine kõrgus reguleeritav hoob (14) (joonis. D).

• Vali soovitud niitmise kõrgust järgi liigub niitmise reguleeritav kangi.

• Asetage lõikamine kõrgus reguleeritav hoob ühes valitud süvendid on lõikamise kõrgus reguleeritav hoob luku (14) kohta niiduki korpuse (joonis. D). HOIATUS! Lõikamine kõrgus on seatud üheaegselt kohta kõik neli tee rattad.

MOOTORIÕLIGA TÄITMINE

HOIATUS! Ärge käivitage bensiin niiduk ilma õli, nagu lähtekohaks on kahjustada mootori.

• Valada õli täiteainet kork (12).

• Vala on valmis koguse kohta õli.

• Kontrolli õli tase on mõõtevarras (12) (joonis. E).

• Kruvi kohta õli täiteainet pistik (12). HOIATUS! Muuda õli jaoks esimene kord pärast 5 tundi ja operatsiooni ja seejärel iga 25 tunni kohta operatsiooni. Äravoolu õli viiakse õlikindlast konteineri poolt kruvimine õli äravool plug (19) (joonis. E).

HOIATUS! Pliivaba bensiini oktaanarvuga number 95 peaks olema kasutatud kui kütuse bensiinimootori muru niiduk.

• Keerake kütuse täiteava kork (8).

• Vala bensiini arvesse paaki ja pingutage kütuse täiteava kork (8). HOIATUS! Pärast tankimist, et kindel kütuse täiteava kork on pingutatud turvaliselt. Ära luba kütuse kuni kõrvalmõju. HOIATUS! Enamik probleeme koos sisemise põlemise mootorid on otseselt või kaudselt seotud selle tüübi kohta kütuse kasutada.

JOOKIDE RESTI KOKKUPANEK

• Kinnitage joogid riiul (4) Euroopa sulgudes on ülemine käepide (2) ja kinnitage see, mida pingutades plastist osad alates allpool koos kruvi.

HOIATUS! Mingil asjaoludel peaks niiduk olema kasutatud ilma valvurid paigaldatud. Kasutamise kohta vale või kahjustatud valvurid võivad põhjustada tõsiseid vigastusi. HOIATUS! Kasutades vale või kulunud lõikamine nuga on suurendada vibratsiooni. Bensiini muru niiduk on varustatud süsteemiga, et vältida juhuslikku start-up.

• Pump up kütus koos käsitsi kütuse pump (10) vajutades nuppu paar korda (joonis. F).

• Tõmmake mootori piduri hoob (3) (joonis. G) vastu ülemine käepide (2).

• Tõmmake starteri trossi (16) järsult.60 MOOTORI SEISKAMINE

• Vabastage mootori piduri hoob (3) alates ülemine käepide (2). HOIATUS! Tera jätkub kuni liikuda jaoks paar sekundit pärast mootori peatub. HOIATUS! Kunagi kasutada bensiini niiduk on vihma või märjas keskkonnas. Kunagi töötada koos kahjustatud seadet. Kõik osad peavad olema nõuetekohaselt paigaldatud ja vastavad nõuetele, tagades nõuetekohase toimimise bensiini muru niiduk. Iga kahjustatud ohutuse komponent või osa peaks olema remonditud või asendatud kohe.

• Tõmmake ratta sõita sidur hoob (1) vastu ülemine käepide (2). Iga kord, rõhu kohta sidur hoob on ratta sõita (1) on vabanenud, siis ülekande kohta drive et rattad on peatunud ajal mootori on veel töötab. Niitmine võib ka olla läbi ilma kasutades ratta draivi funktsiooni poolt surudes niiduk. HOIATUS! Enne alustamist ratta sõita, teha kindel, et seal on mingit takistust ka viis kohta niiduk.

NÕUANDED OHUTU KASUTAMISEKS

• Liiguta niiduk on sile motion, hoides käepidemest nii käed.

• Kui niiduk on töötab, hoida seda ära kõva objektide ja põllukultuuride.

• Niiduk võib ainult olla kasutatud kui muru on kuiv.

• Sagedased tühjenemise kohta muru püüdja (pärast 2/3 täis ja see) on tagada rohkem tõhusa niitmise protsessi (plastist klapp peal kate on muru püüdja näitab, kuidas täis püüdja on) Niiduk võib olla kasutatud koos või ilma muru püüdja varustatud. Märkus, aga, et taga heakskiidu valvur peab olema volditud alla, kui niitmine ilma muru püüdja. HOIATUS! Niiduki mootor saab väga kuum nii ajal operatsiooni ja kohe pärast operatsiooni. Puudutades seda võib põhjustada naha põletust. HOIATUS! Heitgaasi aurud sisaldada süsinikdioksiidi süsinikmonooksiidi on sissehingamisel ja mis võib põhjustada mürgistuse. Seega, kunagi käivitage seadet siseruumides või in halvasti ventileeritud piirkondades. Kunagi alustada niiduk siseruumides või lähedal tuleohtlik materjale.

HOIATUS! Enne alustamist puhastus, kontrollides või remondiga niiduk, teha kindel, et masina mootor on seiskunud ja mitte kuum. Ühendage juhe alates säde pistik vältida juhuslikku mootori lähtekohaks.

• Lay niiduk " kõrvale ".

• Kindlalt aru lõikamine nuga (20) (kandma kaitseriietust kindad) (joonis. H).

• Keerata lõikamine noa paigaldamiseks poldi (21) koos pinguti järgi keerates see on jäänud (joonis. H).

• Vahetage või teravamaks lõikamine nuga (kui asendades lõikamine nuga koos uute üks, see peab olema sama suurusega).

• Kinnitage lõikamine nuga on vastupidine, et kui eespool.

• Teritamine või asendamise kohta lõikamine nuga on parim usaldatud oma kvalifitseeritud isik, kasutades originaal osad.

ÕHUFILTER Määrdunud õhu filter vähendab võimsus on põlemisel mootori ja suureneb kütuse tarbimine. Õhu filter peaks olema puhastatud pärast iga 5 tunni kohta niiduk operatsiooni.

• Eemalda õhu filter kate (22) (Joon. I).

• Eemalda õhu filter (23) alates õhu filter kate (joonis. I).

• Knock tolmu välja ja puhuda õhku filtri puhtana koos madala rõhu pressitakse õhku.

• Paigalda õhu filter ja õhu filter kate. HOIATUS! Et vältida risk of fire või moodustamise kohta ohtliku aurud on õhu filter peab ei tohi pesta sisse bensiini või muid süttivaid lahusteid.

Sest usaldusväärne operatsiooni kohta seadme, siis tingimusel, et säde plug peaks olema kontrollitud regulaarselt.

• Eemalda sädeme plug wire (24) alates sädeme pistik (25) (Joon. J).

• Paigalda säde plug mutrivõti (26) ja eemaldage säde plug.

• Clean säde plug kontaktid (25) (joonis. K).

• Kontrolli lõhe vahel säde plug kontaktid (27) (joonis. L).

• Kui vaja, vahetage säde plug koos uute üks. SÄILITAMINE

• Kui salvestamiseks niiduk, tühjendada kütuse süsteemi täielikult.

• Nõruta kütuse paak, alustada mootori ja võimaldavad seda peatada töötab eest puudumine on kütuse.

• Kasutage igal hooajal värsket kütust. Kunagi kasutada mistahes puhastamist ained on kütuse paagist see võib kahjustada mootori.

• Tee kindel, et ventilatsioon augud mootori korpuse on mitte takistatud.

• Ainult hooldus menetlused kirjeldatud in seda käsitsi võib olla läbi viia niiduk. Iga muu tegevuse võib ainult olla teostatud poolt volitatud teenuse keskus.

• See on mitte lubatud, et teha mingeid muudatusi, et niiduki struktuuri.

• Kui ei ole kasutada, siis niiduk peaks olema salvestatud puhas, iga korter pinnale, on kuiv koht, välja varjatud kohta lastel.

• Regulaarselt eemaldada muru jäägid.

• Kunagi puhastada bensiini muru niiduk koos veega, agressiivne vedelikud või lahusteid. Puhastage bensiini niiduk koos harja, kokkusurutud õhu või pehme lapiga.

• Perioodiliselt kontrollida tingimus on säde pistik põlemisel mootori. Vahetage kulunud säde plug koos uute üks soovitatav poolt tootja.

• Kasutage lõikamine noad soovitatav poolt tootja. HOIATUS! Kütuste koos segus of alkoholi (etüül või metüül) võib imada niiskust, mille käigus ladustamise viib kuni lahutamise kohta kütuse segu komponentide ja moodustumise kohta happed. Hapendatud bensiini võib kahjustada mootori. Kõik liiki kohta rikete peaks olema eemaldatud poolt tootja volitatud teenust. TEHNILISED KIRJELDUSED HINDATUD ANDMED Bensiin muru niiduk koos sõita Parameeter Väärtus Mudel 52G671 52G672 52G673 Mootori maht 139 cm

Maksimaaln e mootori võimsus 2,2 kW (3 HP) 3,0 kW (4 HP) 3,2 kW (4.35 HP)61 Maksimaaln e kiirus ilma koormata 2850 min

Karburaator 1P65FA H127-3A; KDH107A; 1P70-1A; DY1P70FA; 1P70F; DY1P70FA DY1P70FB Liik ja kütuse 95 pliivaba bensiini 95 pliivaba bensiini 95 pliivaba bensiini mootori õli Neljataktilist e aiatehnika jaoks Neljataktilist e aiatehnika jaoks Neljataktilist e aiatehnika jaoks Süüteküüna

F7RTC F7RTC F7RTC Kütus tank suutlikkuse 1,3 liitrit 1,5 l 1,0 l Õli tank suutlikkuse 0,6 l 0,6 l 0,6 l Grass kasti suutlikkuse 55 l 55 l 60 l Range ja number of lõikamine kõrgus seaded 25-65 mm 5 eset 25-65 mm 5 eset 25-65 mm 8 eset Iseliikuv ajam Jah Jah Jah Multšimine Jah Jah Jah Side heakskiidu Jah Jah Jah lõikamine laius 460 mm 502 mm 525 mm Noa paksus 2,5 mm 3,0 mm 3,0 mm Mass 31 kg 36 kg 36,5 kg Aasta kohta tootmist

52G671, 52G672, 52G673 vahenditega nii tüüp ja tähistus on masina

= 83,4 dB (A) K = 3 dB (A) Mõõdetud heli võimsus tasandil

= 97 dB (A) K = 3 dB (A) Väärtus on vibratsiooni kiirendusi

Teave müra ja vibratsiooni kohta Tasemel of müra kiiratava poolt seadme on kirjeldatud andnud: tase on eraldunud heli rõhu Lp ja heli võimsus tasemel Lw (kus K on mõõtmise määramatuse). Vibratsiooni kiiratava poolt seadme on kirjeldatud poolt väärtuse kohta vibratsiooni kiirenduse

(kus K on mõõtmise määramatuse). Järgmised andmed : eraldunud heli rõhu tase Lp

heli võimsus tasandil Lw ja raha ning vibratsiooni kiirendus

olid mõõdetud sisse vastavalt direktiivile 2000/14 / EÜ müraga heite arvesse keskkonda. Antud vibratsiooni tase

võib olla kasutatud, et võrrelda seadmetes, ning esialgse hinnangu kohta vibratsiooni kokkupuute. Märkis vibratsiooni tase on esindaja ainult et põhi kasutamise kohta seadme. Kui masin on kasutatud jaoks erinevaid rakendusi või koos erinevate töö tööriistad on vibratsiooni tase võib muutuda. Kõrgem vibratsioon tasandil on võimalik mõjutada poolt ebapiisav või liiga harva hooldus on seade. Põhjustel antud eespool võib põhjustada ka suurenenud kokkupuude kuni vibratsiooni ajal kogu perioodi operatsiooni. Et täpselt hinnata kokkupuudet, et vibratsioon, kaaluda perioodidel, kui seadmed on välja lülitatud või kui see on sisse lülitatud kohta, kuid mitte kasutada. Pärast kõiki tegureid on olnud kõigil hinnata, siis üldise vibratsiooni kokkupuute võib olla oluliselt madalam. Et kaitsta kasutaja vastu mõju kohta vibratsiooni, täiendava ohutuse meetmed peaksid olema rakendatud, nagu näiteks: perioodilise hoolduse kohta seadme ja töö vahendid, kaitse kohta asjakohased temperatuuri kohta käed ja nõuetekohase korralduse kohta töö. KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, viige need käitlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.
