Termék típusa	Benzinfűnyíró
Márka	Graphite
Modell	52G673
Vágásszélesség	525 mm
Vágási magasság tartomány	25 - 65 mm (8 pozíció)
Gyűjtőkosár térfogata	60 L
Motor lökettérfogata	196 cm³
Maximális teljesítmény	3,2 kW (4,35 LE)
Maximális fordulatszám terhelés nélkül	2 850 min⁻¹
Üzemanyag típusa	Ólommentes 95-ös benzin
Üzemanyagtartály térfogata	1,0 L
Olajtartály térfogata	0,6 L
Motorolaj típusa	4 ütemű kerti gép motorolaj
Gyújtógyertya	F7RTC
Automatikus meghajtás	Igen
Mulcsozás funkció	Igen
Oldalsó kidobás	Igen
Súly	36,5 kg
Hangnyomásszint (LpA)	83,4 dB(A) K=3
Akusztikus teljesítményszint (LwA)	97 dB(A) K=3
Rezgés (ah)	3,36 m/s² K=1,5
Gyártás éve	2020

Gyakran ismételt kérdések - 52G673 Graphite

Hogyan indítsam el a fűnyírót?

Győződjön meg arról, hogy a tartályban van benzin, és az olajszint megfelelő. Nyomja meg többször a kézi benzinpumpát (10). Húzza a motorfék kart (3) a felső fogantyúhoz, majd rántsa meg erősen az indítókötelet (16).

Hogyan állítsam be a vágási magasságot?

Használja a vágási magasság állító kart (14) a 8 pozíció egyikének kiválasztásához, 25-65 mm tartományban. Húzza kifelé a kart, válassza ki a kívánt magasságot, majd rögzítse a megfelelő bevágásban.

Hogyan cseréljem ki a kést?

Távolítsa el a gyűjtőkosarat, és döntse oldalra a fűnyírót. Viseljen védőkesztyűt, majd csavarja le a rögzítőcsavart (21) balra egy lapos kulccsal. Cserélje ki a kést egy azonos méretű újra, és csavarja vissza.

Milyen olajat használjak?

Használjon 4 ütemű kerti gép motorolajat. A térfogat 0,6 L. Cserélje az olajat az első 5 üzemóra után, majd minden 25 órában.

Hogyan karbantartsam a légszűrőt?

Tisztítsa meg a légszűrőt minden 5 üzemóra után. Vegye le a fedelet (22), vegye ki a szűrőt (23), kopogtassa ki a port, és fújja ki alacsony nyomású sűrített levegővel. Ne mossa benzinnel vagy gyúlékony oldószerekkel.

Hogyan tisztítsam a fűnyírót?

Használjon kefét, sűrített levegőt vagy puha rongyot. Soha ne tisztítsa vízzel vagy agresszív folyadékokkal. Rendszeresen távolítsa el a fűmaradékokat a szennyeződés elkerülése érdekében.

Hol találok alkatrészeket?

Kizárólag a gyártó által ajánlott eredeti alkatrészeket és tartozékokat használja. Kés, gyújtógyertya vagy szűrő esetén vegye fel a kapcsolatot egy hivatalos szervizközponttal vagy viszonteladójával.

Hogyan tároljam a fűnyírót télen?

Ürítse ki teljesen az üzemanyagrendszert: ürítse le a tartályt, majd indítsa el a motort, amíg le nem áll az üzemanyag hiánya miatt. Tárolja a fűnyírót tisztán, sík felületen, száraz helyen, gyermekektől elzárva.

Mit tegyek, ha túlzott rezgés lép fel?

Azonnal állítsa le a fűnyírót, és ellenőrizze a kést: cserélje ki, ha kopott vagy sérült. Győződjön meg arról, hogy minden alkatrész megfelelően rögzítve van. Ha a probléma továbbra is fennáll, vigye a gépet egy hivatalos szervizbe.

Hogyan használjam a mulcsozó funkciót?

Távolítsa el a gyűjtőkosarat, és engedje le a hátsó kidobó fedelét. Szerelje fel a hátsó kidobó záróelemet (17) a kidobás lezárásához. Távolítsa el az oldalsó kidobó elemet, ha van. A fűnyíró ekkor aprítja a füvet és visszaszórja a gyepre.

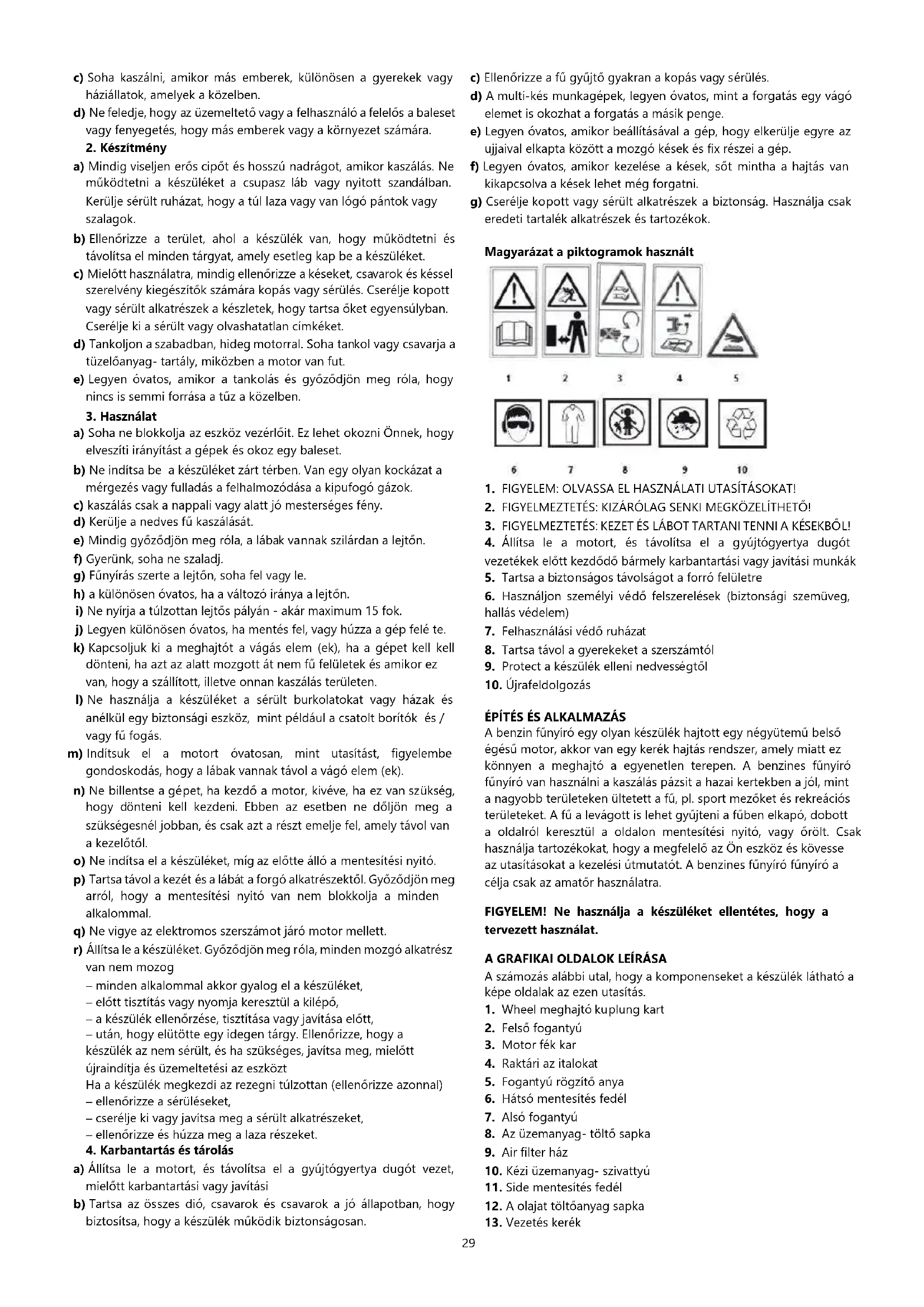

HASZNÁLATI ÚTMUTATÓ 52G673 Graphite

/A GRUPA TOPEX Minosegugyimeghatalmazott képviselóje/

/Splnomocnenec Kvalita TOPEX GROUP/

HAJTÁSÜ MOTOROS FÜNYÍRó

52G671, 52G672, 52G673

FIGYELEM! FONTOS! A KESZULEK HASZNÁLATA ELOTTL OLVASSA EL GONDOSAN EZT A KÉZIKÖNYVET, ES TARTSA A JOVÖBENI REFERENCIAKHOZ.

RÉSZLETES BIZTONSÁGIRENDELKEZÉSEK

BIZTONSAGI UTASITASOK A BENNKASZAJAK HASZNÁLATÁRA

Biztonsági of segitségevel benzin fyniro fyniro a gyakorlatban

1. Tanitás

a) Olvassa el figyelmesen az utasitásokat. Legyen tisztaban a kontroll és a helyes hasznalat a készülék.
b) Soha teszi a keszüléket kell muködtetni a gyermekek vagy személyek nem ismerik a keszülk hasznalati utasitast. Nemzeti szabályozás is meghatározhatja a pontos életkor az uzemelteto.

c) Soha kaszalni, amikor mas emberek, kulönosen a gyerekek vagy haziallatok, amelyek a kozelben.
d) Ne feledje, hogy az uzemeltetó vagy a felhasználo a felelos a baleset vagy fenyegetés, hogy mas emberek vagy a környezet szárá.

2. Keszitmény

a) Mindig viseljen erós cipôt es hosszú nadragot, amikor kaszálas. Nemuködtetni a keszüléket a csupasz lab vagy nyitott szandalban. Kerüje serült ruházat, hogy a tul laza vagy van lógo pantok vagy szalagok.
b) Ellenorizze a terulet, ahol a keszulek van, hogy mukodtetni es tavolitsa el minden targyat, amely esetleg kap be a keszuleket.
c) Mielott hasznalatra, mindig ellenorizze a keseket, csavarok es kessel szerelveny kiegsztok szamara kopas vagy serulés. Cserelje kopott vagy seruit alkatrészek a keszletek, hogy tartsa oket egyensúlyban. Cserelje ki a seruit vagy olvashatatlan cimkeket.
d) Tankoljon a szabadban, hideg motroral. Soha tankol vagy csavarja a tuzelənyag- tartaly, mikozben a motor van fut.
e) Legyen ovatos, amikor a tankolas es gyozodjon meg rola, hogy nincs is semmi forasa a tuz a kozelben.

3. Hasznalat

a) Soha ne blokkolja az eszkoz verzelerloit. Ez lehet okozni Onnek, hogy elvesziti iranyitast a gépek és okoz egy baleset.
b) Ne indítsa be a keszüléket zárt terben. Van egy olyan kockázat a mergezés vagy fulladas a felhalmozódása akipufogo gazok.
c) kaszálás csak a nappali vagy alatt jo mesterséges fény.
d) Kerülej a nedves fu kaszalásat.
e) Mindig gyózódjön meg rola, a lábak vannak szilárdan a lejtón.
f Gyerunk, soha ne szaladi.
g) Funyiras szerte a leiton, soha fel vagy le.
h) a különösen ovatos, ha a valtozo iránya a lejtön.
i) Ne nyiria a tulzottan leitos palyan - akar maximum 15 fok.
i) Legyen kulönosen oyatos, ha mentales fel, yagy huzza a gep fele te.
k) Kapcsoljuk ki a meghajtó t a vagás elem (ek), ha a gépet kell kelli donteni, ha azt az alatt mozgott ánem fü felületek és amikor ez yan. hovy a szállitott. ilétye onnan kaszálás területen.
1) Ne használjá a keszüléket a sérlt burkolatokat vagy hazak és anélkül egyBiztonsagi eszköz, mint peldául a csatolt boritok és / yaqy fú fogás.
m) Inditsuk el a motort ovatosan, mint utasitast, figyelember gondoskodas, hovy a labak vannak tavol a vago element (ek).
n) Ne billentse a gépet, ha kezdó a motor, kiveve, ha ez van szükség, hogy donteni kell kezdeni. Ebben az esetben ne doljön meg a szüksegesnel jobban, és csak azt a részt emelje fel, amely távol van a kezelotól.
o) Ne inditsa el keszuleket, mig az elotte allo a mentesitesi nyito.
p) Tartsa távola kezét ésa lábát a forgo alkatreszektól. Gyózódjön meg arról, hogy a mentesitési nyitó van nem blokkolja a minded alkalommal.
g) Ne viqy az elektromos szerszamot jaró motor mellett.
r) Alltsa le a keszuleket. Gyozodjon meg rola, minded mozgo alkatresz van hem mezog

• minded alkalommal akkor qyalog el a keszuleket,
• elott tisztitas vagy nyomia keresztul a kilepo.
  -a keszülek ellenorzese,tiszitasa vagy javita se elott,
• után, hogy elütotte egy idegen tárgy. Ellenörizze, hogy a készülék az nem serült, és ha szükséges, javitsa meg, mielott

Ujrainditja es uzemeltetesi az eszkocz

Ha a keszulek megkezdi az rezeqni tulzottan (ellenorizze azonnal)
- Ellenorizze a séuléseket.
-cserelje ki vaqy javitsa meg a serult alkatreszeket.
- Ellenorizze es huzza meg a laza részeket.

4. Karbantartás és tárolás

a) Allitsa le a motort, es tavolitsa el a gyujtogyertya dugot gezet, mielott karbantartasi vagy javitasi
b) Tartsa az összes dio, csavarok és csavarok a jo allapotban, hogybiztositsa, hagy a készülk muködkBiztonságosan.

c) Ellenorizze a fu gyujto qyakran a kopas vagy sereles.
d) A multi-kés munkagepek, legyen ovatos, mint a forgatas egy vago element is okozhat a forgatas a masik penge.
e) Legyen ovatos, amikor beallitasaval a gep, hogy elkerulje egyre az uijaival ekapta kozott a mozgo kések es fix részei a gep.
f) Legyen ovatos, amikor kezelse a kések, sot mintha a hajtás van kikapcsolvá a kések lehet meg对不起.
g) Cserelje kopott vagy sereult alkatrzesek aBiztonsag. HasznaljaCsak eredeti tartalek alkatrzesek es tartozekok.

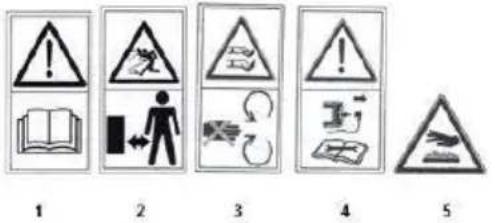

Magyarázat a piktogramok használt

1. FIGYELEM: OLVASSA EL HASZNÁLATI UTASITÁSOKATI
2. FIGYELMEZTETES: KIZÁRÓLAG SENKI MEGKÖZELITHETO!
3. FIGYELMEZTETES; KEZET ES LABOT TARTANI TENNI A KSEKBOLI
4. Allitsa le a motort, es tavolitsa el a gyujtógyertya dugot gezetékek elott kezdóð barmely karbantartási yavig javitási munkák
5. Tartsa aBiztonsagos tavolsagot a forro felutre
6. Hasznaljon szemelyi vedo felszerelasek (biztonsagi szemuevg, hallas vedelem)
7. Felhasznalasi vedruhazat
8. Tartsa távol a gyerekeket a szerszámól
9. Protect a keszülék elleni nedvességtól
10. Ujrafeldolgozás

EPITÉS ES ALKALMAZÁS

A benzin fūnyiro egy olyan készülék hajtott egy négyütemu belso égesu motor, akkor van egy kerek hajtás rendszer, amely miatt ez konnyen a meghajto a egyenetlen terepen. A benzines fūnyiro fūnyiro van hasznalni a kaszlás pázsit a hazai kertekben a jol, mint a nagyobb teruletekten ultetett a fú, pl. sport mezoket es rekreációs teruleteket. A fú a levagott is lehet gyüjteni a fuben elkapó, do bott a oldralól keresztul a oldalon mentesitésni nyitó, vagy orölt. Csak hasznalja tartozékokat, hogy a megfelelo az On eszköz és kovesse azutasítasokat a kezelési utmutató. A benzines fūnyiro fūnyiro a celja csak az amator hasznalatra.

FIGYELEM! Ne használá a készüléket ellentétes, hogy a tervezett használat.

A GRAFIKAI OLDALOK LEIRASA

A szamozás alábbi utal, hogy a komponenseket a készülék latható a képe oldalak az ezenutasítás.

1. Wheel meghaitó kuplung kart
2. Felso fogantyu
   3.Motor fek kar
3. Raktari az italokat
4. Fogantyu roqztóanya
5. Hátso mentesités fedél
6. Also fogantyú
7. Az uzemanyag- toto sapka
8. Air filter haz
9. Kézi uzemanyag-sizvathyu
10. Side mentesités fedél
11. A olajat totoanyag sapka

12. Vezetés kerék

13. Vágásí magasság beallitó kar

14. Grass catcher
15. Csizma kotel
16. Hátso mentesités redóny
17. Olaj szint jelzo
18. Olaj leeresztó dugo
19. Vago kés
20. Vago kés rogztó csavar
21. Air filter fedelét
22. Air filter
23. Gyujtógyertya gezeték
24. Gyujtogyertya
25. Gyujtógyertya kulcs

26. Gyujtógyertya érintkezok

27. Ott lehet, hogy a különbségek kozött a rajz és a termék.

BERENDEZÉSEK ÉS TARTOZÉKOK

1. Grass catcher -1 db.

2. Alsó fogantyú -1 db.

3. Felső fogantyú -1 db.
4. Polc konzolok italok + -1 keszlet.
5. Hátso mentionés redony -1 db.
6. Oldalsó kisulési elem -1 db.
7. Kezdve kotel tartó -1 db.
8. Klipek -2 db.
9. Csavarok, anyak, csavarok -1 keszlet.

ELOKESZITÉS A MUNKÁRA

FIGYELEM! Ne mukodik a benzin fünyiro nélkül a fü zsákot a帽子ó mentesités fedel emelt.

FIGYELEM! Minden karbantartási, javitási, korrekciók és a munka elokésztítese tevékensysegek kell kell végezni a motor le.

FOGANTYU ÖSSZESZERELESE

• Telepitse az also kar (7) a funyiro haz es rogzitse a csavarokkal es anyakkal (akkor is modosithatja a szog a fogantyu).
• Csatlakoztassa a felso fogantuyut (2) az also fogantuyuhoz (7) amellekelt csaparokkal es anyakkal (kar az 52G673 esetuben).
• Telepitése az inditómotor kôtel fogantú y a jobb oldalan a felsó fogantú (2), és adja at az inditó kõtelet (16) keresztül a fogantúyt.
• Csatlakoztassa a vezérlókábeleket a kormányhoz a mellekelt kapcsokkal (A. ábra).

FUKOSAR MEGHATAROZASA

• Emelje fel a hatsó mentesitésör (6).
• Hang a fú zsákot (15) a hatso mentesitési kimeneti segitségevel a két fogások „ egy " a tetején a funyíro ház (ábra. B).
• Engedje le a hatsó mentesitésör (6).

A fü elkapó van birtokában a helyén a rugó ereje a帽子o mentesités or. A fü elkapó van egy kenyelmes konyv fogantyú t uriteni azt a fü ujságkivágások.

FIGYELEM! Mindig gyózödn meg arról, hogy a fú elkapó van megfeleloen csatlakoztatva.

OLDALKIVITELO OR BEAALLITASA

• Vegye ki a fū zsákot (15), és engedje le a hátso mentesités fedél (6).
  Forditsa kaszat" az oldalara".

• Telepitse a hatsó mentesitési zár (17).
  Húzza a oldalso kisülesi fedél (11) van a funyiro haz.

• Szerelje fel az oldalsó uritó burkolatot a haz kampoira, és engedje el az oldalsó uritó burkot (11)

• Helyezze a kaszt a kerekekre.

AZ ORZESI FUNKCIO BEALLITASA

• Vegye ki a fú szakot (15), és engedje le a hatso kisülesi pajzs (6).
  Telepitse a hatso mentesités zar (17).
  Tavolitsa el az oldalso urito element (ha van), es engedje el az oldalso urito burkot (11).

A Vagomagassag beallitasa

A vágasi magassag van beallitani a vágasi magassag kart (14) 5 (vagy 8, 52G673) pozićok 25-65 mm.

• Húzza vissza a vágasi magassag beallíto kart (14) (D ábra).
• Valassza ki a kivist uzas magassaga altal mozgatasaval a kaszalas beallito kart.
• Helyezzuk a vagasi magassag beallito kart az egyik kivalasztott mélyedesek a vagasi magassag beallito kar zar (14) a funyiro haz (abra. D).

FIGYELEM! A vágási magasság van állitva egyszerre az összes négy kózúti kerekek.

MOTOROLAJ TÖLTÉSE

FIGYELEM! Ne inditsa be a benzin funiyiro nélkül olaj, mint kiindulási akkor károsithatja a motort.

• Csavarja a olajat toltóanyag sapkát (12).
• Pour az elokeszitett mennyisege az olaj.
  Ellenorizze az olaj szintjét a nivopalcát (12) (abra. E).
  Csapar a olaj toltoanyag dugot (12).

FIGYELEM! Valtozas az olaj az elso alkalom utan 5 oraval az üzemeltetes es akkor minded 25 oraban a muvelet. Drain a olaj be egy olajallo taro lal kicsavarasaval a olaj leeresztodugot (19) (abra.E).

GAZOLINTÖLTÉS

FIGYELEM! Olommentes benzint egy oktanszam szama 95 kell kell hasznalni, mint egy uzemanyag benzines fenyiro fenyiro.

• Csavarja le az uzemanyag- toltó sapkajat (8).
• Pour benzin be a tartalyba, és húzza meg a tuzelóanyag- betöltő sapka (8).

FIGYELEM! Miután tankolás, hogy arról a túzelőanyag betöl'tó sapka van húzva biztonságosan. Ne hogy az üzemanyag a Bukás.

FIGYELEM! A legtobb problema a belso egésu motorok kerulnek kozvetlenül vagy kozvete kapcsolódo a tipus az üzemanyag hasznalható.

AZ Italital-allyvany osszeszerelse

• Csatolasa az italok polc (4), hogy a konzolok a felso fogantyu (2), es rogzitse azt a meghuzasaval a muanyag reszek a alabb a csavarokkal.

MUKÖDEŞ / BEALITÁSOK

A MOTOR INDITÁSA

FIGYELEM! Semmilyen körülmenyek kozött kell a fünyiro kell használni anélkül, hogy az orök telepitve. A használat a hibás vagy serulta or is okozhat sulyos serulést.

FIGYELEM! Segitségével egy hibás vagy kopott vago kés fog novekedni rezgés.

A benzines fünyiro fünyiro van szerelve egy rendszer megakadályozza a véletlen inditás.

• Szivattyu fel a tuzelənyag a kezi uzemanyag -szivattyu (10) megnyomásával gomb egy pár alkalommal (abra. F).
• Húzza a motor fék kart (3) (ábra. G) szemben a felso fogantyúval (2).
  Huzza az indito kotelet (16) élesen.

A MOTOR LEÁLLITÁSA

• Engedje a motor fék kart (3) a felso fogantyú (2).

FIGYELEM! A penge továbbra hogy mozog egy párnásodpercig, miután a motor leall.

FIGYELEM! Soha ne használa j a benzin funiyiro a esöben vagy nedes vörnyezetben. Soha dolgozni egy serült keszüléket. Minden alkatrész kell kell helyesen telepiteni, és megfeelnek a követelmenyeknek biztositasa megfelő muködesét a benzin funiyiro funiyiro. A serültBiztonságik alkatrészeket vagy alkatrészeket azonnal meg kell javitani vagy ki kell cserélni.

A KEREKHAJTAS ELINDITASA

• Inditsa be a motort.
• Húzza a kérék hajtás tengelykapcsoló kart (1) Ellen, a felső fogantyúval (2).

Minden alkalommal a nyomás a kuplung kar a kerék hajtás (1) a kiadott, az atviteli az hajtás a kerekekre van megált, miközben a motor van meg fut. Kaszálas lehet is lehet végezni anélkül, hogy segitségevel a kerék hajtás funkció altal nyomva a fúnyíró.

FIGYELEM! Mielott kezdve a kerek hajtás, hogy biztos, hogy ott van nem akadálya az utat a fünyiro.

Tippek aBiztonsagos hasznalathoz

• Mozgás a funyíró egy sima mozgásban tartva a fogányú mindkét kezet.
• Amikor a fünyiro is fut, tartsa azt távol kény tárgyak és növenyek.
  A funyiro lehetCsak lehet hasznalt,amikor a fu is szaraz.
• Gyakori kiuritésé t a fū zsákot (miután 2/3 tele az azt) akkorBiztositják a tobb hatékony kaszálási folyamat (a muanyag fedelet a felso fedel a fū elkapó jerzi, milyen teljes a elkapó van)

A kasza is lehet hasznalni egyutt, vagy anelkul a fu elkapo felszerelve. Megjegyzes, azonban, hogy a hatso mentesites or meg kell hajtani le, amikor kaszalas nelkul a fu elkapo.

FIGYELEM! A funyiro motor lesz nagyon meleg egyarant kozben mukodés es azonnal utan mukodés. Meghato ez lehet okozni a bör égési séruléseket.

FIGYELEM! A kipufogogaz fust tartalmaznak szen- monoxidot, a inhalacios amelyek lehetnek okozhat mergezest. Ezert, nem fut a keszulek zart vagy a rosszul szellozhehelyisegken. Soha ne inditsa el a kaszt belterben vagy gyulekony anyagok kozeleben.

APOLAS ES KARBANTARTAS

FIGYELEM! Mielott megkezdese tiszitatas, ellenorzs vagy javitas a kasza, hogy arrol, hogy a gep motorja van leaillt, es nem meleg. Valassza le a gezetekat gyujtogyertyarol, hogy megakadalyozza a motor veletlen inditasat.

A VAGOKES MODOSITASA

• Vegye ki a fü szakot (15).
• Helyezze a kaszt "felre".
• Eroşen fogja meg a vángó kés (20) (kopás védő kesztyú) (ábra. H).
• Csavarja a vágasi kest rogzító csavart (21) egy villaskulccsal által elforgotásával ez a bal oldali (ábra. H).
  Cserelje vagy elesiteni a vagas kes (ha cserejkor a vagas kes egy ujember, akkor kell lennie az azonos meretu).
  Csatolja a vagasi kest a forditott sorrendben fent.
• Az élesités vagy csere a vágás kés van a legjobbBizák egy szakképzett személy használa az eredeti alkatrészek.

LEGSZURO

A szennyezett levego szuro csokkenti az erejét a belso égésu motor es noveli az uzemanyag- fogyasztást. A levego szurot kell kell tisztitani utan minded 5 oraban a funyiro mukodesét.

Tavolitsuk el a levego szuro fedelét (22) (abra. l).
- Vegye ki a levego szurot (23) a levego szuro fedelét (abra. l).
- Knock por ki-és fujja levegöt szuro tiszta a kis nyomásu süritett levegövel.
- Telepitse a levego szurot es a levego szuro fedelét.

FIGYELEM! Ahhoz, hogy elkerüljuk a kockázatát a tuz, illetve a kialakulását a veszélyes goźok, a levego szürôt kell nem lehet mosni a benzin vagy más gyúlékony oldószereket.

GYUJTOGYERTYA

Mert megbizhato muködes a keszüléket, az allapot a szikra dugó kell kell ellenorizni idönkent.

• Távolitsuk gyújtógyertya dugóhuzal (24) a gyújtógyertya dugót (25) (ábra. J).
• Telepitse a szikra dugó kulcs (26) és távolítsa el a szikra dugót.
  Tiszta azsikra csatlakoz erintkezok (25) (abra. K).
  Ellenorizze a kulonbség kozott a szikra dugó kapcsolatok (27) (abra. L).
  Ha szukseges, cserelje ki a szikra dugot egy uj egy.

TÁROLÁS

• Amikor tárolása a fūnyíró, ürítse a túzelǒanyag -rendszer teljes mertékben.
• Drain a tuzelóanyag- tartály, inditsa el a motort, és lehetóve teszi, hogy az abba fut a hiánya az uzemanyag.
• Minden évszakban használjon friss üzemanyagot. Soha használjon semmilyen tisztíto szerek az üzemanyag tartály ez lehet károsīthatja a motort.
• Gyózódjón meg rola, hogy a szellozó lyukak a motor haz van nem akadályozott.
• Csakarbantartasi eljarasok leirasa az ezen kézikonyvben is lehet végezni ki a funyiro. Barmely mas tevekenységek isCsak lehet elvégezni az oyan meghatalmazott szolgaltato kozpont.
• Ez a nem engedélyezett, hogy hogy barmilyen valtozás a fünyíró szerkezet.
• Ha nem hasznalat, a kasza meg kell tárolni tiszta, egy sík felületre, egy száraz helyen, ki az autoval a gyerekek.
  Rendszeresen tavolitsa el a fu maradvanyok.
• Soha tiszítsa a benzin fünyiro fünyiro a viz, agressziv folyadékok vagy oldszerek. Tiszítsa a benzin fünyiro egy ecsettel, süritet levego vagy egy puha ronggyal.
• Rendszeresen ellenorizze a feltetele a szikra dugo a belso egésu motor.
  Cserelje a kopott szikra dugot egy uy egy ajanlott a gyartó.
• Használja a vágás kések ajánlott a gyártó.

FIGYELEM! Üzemanyagok és egy keverékben a alkohol (etil vagy metil) képes elnyelni a nedvességet, amely során tárolási gezet, hogy szétvalaszlá az üzemanyag- keverék komponensek és kialakulását a savak. Megrsvanyodik benzin is károsithatja a motort.

Minden fajta a hibák meg kell távolítani a gyártó meghatalmazott szerviz.

MUSZAKI ADATOK

Névleges adatok

Benzin pázsit öntöző a meghajtó
Paramétr	Érték
Modell	52G671	52G672	52G673
A motor urtartalma	139 cm³	173 cm³	196 cm³
Maximális motor teljesítény	2,2 kW (3 HP)	3,0 kW (4 HP)	3,2 kW (4.35 HP)
Maximális sebesség terhelés nélkül	2850 perc⁻¹	2800 perc⁻¹	2850 perc⁻¹
Karburátor	1P65FA	H127-3A; KDH107A; 1P70-1A; DY1P70FA; 1P70F; DY1P70FA	DY1P70FB
Az üzemanya g tipusa	95 olommentes benzin	95 olommentes benzin	95 olommentes benzin
motor olaj	4 ütemü kerti felszerelések hez	4 ütemü kerti felszerelések hez	4 ütemü kerti felszerelések hez
Gyújtógyer tya	F7RTC	F7RTC	F7RTC
Üzemanya g tartály kapacitás	1,3 I	1,5 I	1,0 I
Olaj tartály kapacitása	0,6 I	0,6 I	0,6 I
Grass doboz kapacitás	55 I	55 I	60 I
Tartomány és száma a vágasi magasság beállitás	25-65 mm 5 elem	25-65 mm 5 elem	25-65 mm 8 elem
Önjáró hajtás	Igen	Igen	Igen
Talajtakarás	Igen	Igen	Igen
Oldalsó Kisulés	Igen	Igen	Igen
Vágasi szélesség	460 mm	502 mm	525 mm
Kés vastagság	2,5 mm	3,0 mm	3,0 mm
Tömeq	31 kg	36 kg	36,5 kg
Year of termelés	2020	2020	2020
52G671, 52G672, 52G673 segítségével mind a típus és a kijelölés a gép

Zaj-ésrezgésadatok

Modell	52G671	52G672	52G673
Hang nyomás szint	LpA= 80,3 dB (A) K = 3 dB (A)	LpA= 83,4 dB (A) K = 3 dB (A)	LpA= 83,4 dB (A) K = 3 dB (A)
Mértyang teljesítmény szinten	Lw A = 94 dB (A) K = 3 dB (A)	Lw A = 96 dB (A) K = 3 dB (A)	Lw A = 97 dB (A) K = 3 dB (A)
Az értek a rezgéş gyorsulás	a h = 4,52 m / s 2K = 1,5 m / s 2	a h = 3,37 m / s 2K = 1,5 m / s 2	a h = 3,36 m / s 2K = 1,5 m / s 2

Información a zajró lés a rezgésról

A szintje a zaj kibocsátott által eszköz van leir által: a szintje a kibocsátott hang nyomás Lp A,és a hang teljesitmény szinten Lw A (ahol K jelentése a mérési bizonytalanság). A rezgések kibocsátott által eszköz vannak leir a érteke a rezgé gyorsulas egy h (ahol K jelentése a mérési bizonytalanság).

A kōvetkezō informáciokat: a kibocsatott hang nyomás szint Lp A, hang teljesitmény szinten Lw A es az érték a rezgési gyorsulás egyora volt merheto a megfelelo iranyelv 2000/14 / EK zaj kibocsatasa a környezetbe. A megadott vibració szintjét egy orän is lehet hasznalni, hogy hasonlitson eszközök és egy elozetes értékelest a vibraciós expoziáciot.

A feltüntetét vibración szintje is képviselóCsak az alap felhasznalásanak a készülék. Ha a gep nem használt a különbozó alkalmazások, illetve a különbozó munka eszközok, a vibración szintjét lehet valtoztatni. A magasabb vibraciós szintre kerul is befolyasolja az elegten vagy tuli ritka karbantartás A készülék. Az okok megadott fenti lehet eredményezheti az oyan fokozott exposiónic a rezgés során a teljes idoszak muködesét.

Hogy pontosan megbecsulni expostricto a rezges, fontolja idoszakok, amikor a berendezes van kapcsolva ki, vagy ha ez van kapcsolva, de nincs hasznalat. Miutan az osszes tenyezo lett volna gondosan vizsgalni a teljes vibracios expostricto lehet lehet lenyegesen alacsonyabb.

Annak érdekében, hogy megvédje a felhasználo ellen a hatások a rezgések, kiegészítöBiztonsagi intézkedéseket kell kek vegrehajtani, mint pédául: rendszeres karbantartása, a keszülék es üzemi eszközök, védelem a megfelelo homér sékletet a kezek és a megfelelo szervezet a munka.

KÖRNYEZETVEDELEM

Az elektramos uzemu termekeket ne dobja ki a hazi szeméttel, hanem azt adja le hulladékkezësre, hulladékgyüjësre szakosodott helyen. A hulladékkezësellek capcsolatos kerdëseire valaszt kaphat a termek kereskedöjtôl, vagy a helyi hatósagoktól. Az elhasznalodott elekromos és elektronikai berendëseka természeti kornyezetre ható anyagokat tartalmaznak. A hulladékkezësnek, ürahasznositësnak nem alavetett berendësek potencialis veszelyforrast jelentenek a kornyezet és az embarci egészsëg szárá.

* A valtoztatas joga fenntartva!
A Grupa Topex Spolka z ograniczon a odpowiedzialnoscia" Spolka komandytowa (szekhelye: Varso, ul. Pograniczna 2/4) (a tovabbiakban: Grupa Topex) kijelenti, hagy a jelen hasznalati utasitas (tovabbiakban, Hasznalati Utasitas) tartalmaval - ideertve tobbek kozott annak szovegevel, a felhasnalt fenyképekkel, vazlatokkal, rajzokkal, valamint a formai megjenennessel - kapcsolatos osszes szerzoi jog a Grupa Topex kizarolagos tulajdonat kepezis mint ilyenek jogi vedelem alatt allnak, az 1994 februar 4-i, a szeroi es ahhoz hasonlo jogokrol szlo turovben foglaltak szerint (Dz.U. (Torvenkykozlony) 2006. evf. 90. szam 631. teteI, a kesobbi valtozasokkal). A Hasznalati Utasitas egesenek vagbarmely részletenek haszonszeres celjabol tortenno masolasa, feldolgozasa, kozztetele, megvaltoztatasa a Grupa Topex irasos engedelye nekul polgargjosi buntetojogi felelossegre vonas terhe mellett szigoruan tilos.

AVERTIZARE! IMPORTANT! INAINTE DE A UTILIZA DISPOZITIVUL, CITI TI ACEST MANUAL CU ATENTIE S I PÁstraTI-L PENTRU REFERINTÁ VIITORÁ.

REGULAMENTE DE SIGURANÇA DETALIATE

INSTRUCTIONS DE SIGURANTÀ PENTRU UTILIZAREA MASINILOR DE GAZAT

Siguranta de utilizes area benzina gazon cositoare in practica

1. Predarea
