ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 52G670 Graphite

ΜΕΤΑΦΡΑΣΗ ΤΟΥ ΑΡΧΙΚΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΜΗΧΑΝΗ ΚΟΥΡΕΜΑΤΟΣ 52G670

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΣΠΟΥΔΑΙΟΣ! ΠΡΙΝ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ ΚΡΑΤΗΣΤΕ ΤΟ ΜΕΛΛΟΝ

ΛΕΠΤΟΜΕΡΗΣ ΚΑΝΟΝΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΠΕΤΡΕΛΑΚΩΝ

Ασφάλεια της χρήση βενζίνης γκαζόν χορτοκοπτικά στην πράξη 1. Διδασκαλία

a) Διαβάστε προσεκτικά τις οδηγίες. Γίνετε εξοικειωμένος με τους ελέγχους και τη σωστή χρήση της συσκευής.
b) Ποτέ μην επιτρέψει η συσκευή να λειτουργεί από παιδιά ή άτομα που δεν είναι εξοικειωμένοι με τη συσκευή του λειτουργικού οδηγίες. Οι εθνικοί κανονισμοί ενδέχεται να καθορίζουν την ακριβή ηλικία του χειριστή.
c) Ποτέ μην κόψει όταν άλλοι άνθρωποι, κυρίως παιδιά ή κατοικίδια ζώα, είναι σε κοντινή απόσταση.

d) Να θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή απειλές έναντι άλλων ανθρώπων ή του περιβάλλοντος.

2. Παρασκευή

a) Να φοράτε πάντα ανθεκτικά παπούτσια και μακρύ παντελόνι όταν κόβετε. Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια ή σε ανοιχτά σανδάλια. Αποφύγετε τα κατεστραμμένα ρούχα που είναι πολύ χαλαρά ή έχουν κρεμαστά λουράκια ή κορδέλες.
b) Ελέγξε την περιοχή όπου η συσκευή είναι να λειτουργήσει και να αφαιρέσετε όλα τα αντικείμενα που θα μπορούσαν να πάρουν στα της συσκευής.
c) Πριν από τη χρήση, ελέγχετε πάντα τις λεπίδες, τις βίδες και τα εξαρτήματα συναρμολόγησης μαχαιριών για φθορά ή ζημιά. Αντικαταστήστε τα φθαρμένα ή φθαρμένα μέρη σε κιτ για να τα διατηρήσετε ισορροπημένα. Αντικαταστήστε τις ετικέτες που έχουν υποστεί ζημιά ή είναι δυσανάγνωστες.
d) Ανεφοδιάστε σε εξωτερικούς χώρους, με τον κινητήρα κρύο. Ποτέ μην εφοδιάζονται με καύσιμα ή ξεβιδώστε το καύσιμο της δεξαμενής, ενώ ο κινητήρας είναι σε λειτουργία.
e) Να είστε προσεκτικοί όταν τον ανεφοδιασμό και να κάνει σίγουροι ότι δεν είναι καμία πηγή της φωτιάς γύρω από το ξενοδοχείο.

3. Χρήση

a) Ποτέ μην αποκλείετε τα στοιχεία ελέγχου της συσκευής. Αυτό μπορεί να προκαλέσει μπορείτε να χάσετε τον έλεγχο του εξοπλισμού και να προκαλέσει ένα ατύχημα.
b) Να μην ξεκινήσει μέχρι τις συσκευής σε κλειστούς χώρους. Εκεί είναι ένας κίνδυνος της δηλητηρίασης ή ασφυξίας από τη συσσώρευση της εξάτμισης αερίων.
c) Κούρεμα μόνο στο φως της ημέρας ή κάτω από καλό τεχνητό φως.
d) Αποφύγετε την κοπή υγρού χόρτου.
e) Πάντα σιγουρευτείτε ότι τα πόδια σας είναι σταθερά στην πλαγιά.

f) Έλα, μην τρέχεις ποτέ.

g) Μονν σε όλη την πλαγιά, ποτέ πάνω ή προς τα κάτω.

h) Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε κατεύθυνση σε μια πλαγιά.

i) Μην κόβετε σε υπερβολικά κεκλιμένες πλαγιές - έως και 15 μοίρες.
j) Να είστε ιδιαίτερα προσεκτικοί όταν δημιουργείτε αντίγραφα ασφαλείας ή τραβάτε το μηχάνημα προς εσάς.
k) Σβήστε την μονάδα της κοπής στοιχείου (ων) εάν η μηχανή πρέπει να γέρνει όταν αυτό είναι να μετακινείται πάνω από μη χόρτο επιφάνειες και όταν αυτό είναι να μεταφέρεται προς και από τον κουρέματος περιοχή.
I) Μη χρησιμοποιείτε το μηχάνημα με κατεστραμμένα καλύμματα ή περιβλήματα και χωρίς την ασφάλεια της συσκευής, όπως το συνημμένο καλύμματα και / ή γρασίδι αλιείς.

m) Ξεκινήστε τον κινητήρα προσεκτικά και οδηγίες, λαμβάνουν τη φροντίδα που σας πόδια είναι μακριά από την κοπή στοιχείο (α).

n) Μη γέρνετε το μηχάνημα κατά την έναρξη του κινητήρα, εκτός από όπου θα πρέπει να γέρνει για να ξεκινήσει. Σε αυτήν την περίπτωση, μην γέρνετε περισσότερο από το απαραίτητο και σηκώστε μόνο το τμήμα που βρίσκεται μακριά από το χειριστή.
o) Μην εκκινείτε τη συσκευή ενώ στέκεστε μπροστά από το άνοιγμα εκκένωσης.
p) Κρατήστε τα χέρια και τα πόδια σας μακριά από περιστρεφόμενα μέρη. Κάντε βέβαιος ότι η απαλλαγή άνοιγμα είναι να μην αποκλειστεί σε όλες τις φορές.
q) Μην μεταφέρετε το ηλεκτρικό εργαλείο με τον κινητήρα σε λειτουργία.
r) Σταματήστε τη συσκευή. Βεβαιωθείτε σίγουρος όλα τα κινούμενα μέρη που δεν κινούνται

– κάθε φορά που τα πόδια μακριά από τη συσκευή,

- πριν τον καθαρισμό ή την ώθηση μέσω της εξόδου,

– πριν από τον έλεγχο, τον καθαρισμό ή την επισκευή της συσκευής,

– μετά από να χτυπηθεί από ένα ξένο αντικείμενο. Βεβαιωθείτε ότι η συσκευή δεν έχει υποστεί ζημιά και, εάν είναι απαραίτητο, επισκευάστε την πριν από την επανεκκίνηση και τη λειτουργία της συσκευής εάν η συσκευή αρχίσει να δονείται υπερβολικά (ελέγξετε αμέσως)

• ελέγξτε για ζημιά,
• αντικαταστήστε ή επισκευάστε οποιοδήποτε κατεστραμμένο τμήμα,
• ελέγξτε και σφίξτε τα χαλαρά μέρη.

4. Συντήρηση και αποθήκευση

a) Σταματήστε τον κινητήρα και αφαιρέστε το μπουζί βύσμα οδηγεί πριν από τη συντήρηση ή την επισκευή
b) Διατηρείτε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες σε καλή κατάσταση για να διασφαλίσετε ότι η μονάδα λειτουργεί με ασφάλεια.
c) Ελέγξτε το χορτάρι συλλέκτη συχνά για φθορές ή ζημιές.
d) Με εργαλεία πολλαπλών μαχαιριών, προσέξτε καθώς η περιστροφή ενός στοιχείου κοπής μπορεί να προκαλέσει την περιστροφή των άλλων λεπίδων.
e) Να είστε προσεκτικοί όταν ρυθμίζετε το μηχάνημα για να αποφύγετε να πιάσετε τα δάχτυλά σας μεταξύ των κινούμενων μαχαιριών και των σταθερών τμημάτων του μηχανήματος.
f) Να είστε προσεκτικοί όταν χειρίζεστε τα μαχαίρια, παρόλο που ο κινητήρας είναι αποσυνδεδεμένος καθώς τα μαχαίρια μπορεί να περιστρέφονται.
g) Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα μέρη για ασφάλεια. Χρησιμοποιήστε μόνο πρωτότυπα ανταλλακτικά ανταλλακτικά και αξεσουάρ.

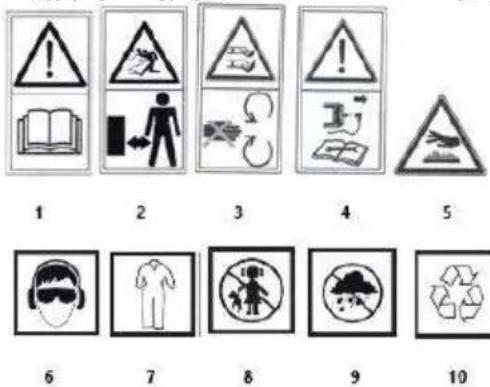

Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων

1 2 3 4 5 6 7 8 9 10

1. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΔΙΑΒΑΣΤΕ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ!
2. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΡΑΤΗΣΤΕ ΑΠΟ ΤΟΝ ΑΛΛΟ ΠΡΟΣΩΠΟ!
3. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΡΑΤΗΣΤΕ ΤΑ ΧΕΡΙΑ ΚΑΙ ΤΑ ΠΟΔΙΑ ΑΠΟ ΤΙΣ ΜΠΑΛΑ!
4. Σταματήστε τον κινητήρα και αφαιρέστε το μπουζί βύσμα καλώδια πριν από την έναρξη κάθε συντήρηση ή επισκευή εργασίες
5. Διατηρήστε μια ασφαλή απόσταση από την καυτή επιφάνεια
6. Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό (προστατευτικά γυαλιά, προστασία ακοής)
7. Χρησιμοποιήστε προστατευτικά ρούχα
8. Κρατήστε τα παιδιά μακριά από το εργαλείο
9. Προστατέψτε τη συσκευή από την υγρασία
10. Ανακύκλωση

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΕΦΑΡΜΟΓΗ

Η βενζίνη γκαζόν θεριστή είναι μια συσκευή τροφοδοτείται από ένα τετράχρονους εσωτερικής καύσεως του κινητήρα. Η βενζίνη γκαζόν μηχανή είναι χρησιμοποιείται για κούρεμα γκαζόν στο σπίτι τους κήπους καθώς επίσης και μεγαλύτερες εκτάσεις φυτεμένες με γκαζόν , π.χ. . αθλητικούς τομείς και χώρους αναψυχής. Κόψτε το γρασίδι που συλλέγονται είναι σε το καλάθι για το χόρτο . Μόνο χρησιμοποιήστε τα εξαρτήματα που είναι

κατάλληλη για σας συσκευή και ακολουθήστε τις οδηγίες στο το λειτουργικό εγχειρίδιο. Η βενζίνη γκαζόν μηχανή είναι προορίζεται αποκλειστικά για ερασιτεχνική χρήση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε τη συσκευή σε αντίθεση με την προβλεπόμενη χρήση.

ΠΕΡΙΓΡΑΦΗ ΓΡΑΦΙΚΩΝ ΣΕΛΙΔΩΝ

Η αρίθμηση παρακάτω αναφέρεται στις συνιστώσες της διατάξεως που φαίνεται στις γραφικές σελίδες του παρόντος εγχειριδίου.

1. Κορυφή λαβή
2. Μοχλός φρένου κινητήρα
3. Χειριστείτε το παξιμάδι στερέωσης

4. Πίσω κάλυμμα εκκένωσης

5. Κάτω λαβή

6. Το καπάκι πλήρωσης καυσίμου

7. Μοχλός πνιγμού

8. Περίβλημα φίλτρου αέρα

9. Το έλαιο πλήρωσης πώμα

10. Σχοινί εκκίνησης

11. Τροχός δρόμου

12. Μοχλός ρύθμισης ύψους κοπής.

13. Grass catcher

14. Ένδειξη στάθμης λαδιού

15. Πετρέλαιο αποστράγγισης βύσμα

16. Μαχαίρι κοπής

17. Κοχλίας στερέωσης μαχαιριού κοπής

18. Φίλτρο αέρα.

19. Spark plug σύρμα.

20. Spark plug

21. Spark plug kλειδί

22. Spark plug επαφές.

* Μπορεί να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος.

ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΑΞΕΣΟΥΑΡ

1. Grass catcher	- 1 τεμ .
2. Κάτω λαβή	- 1 τεμ .
3. Κορυφαία λαβή	- 1 τεμ .
4. Βάση σχοινιού εκκίνησης	- 1 τεμ .
5. Κλιπ	- 2 τεμ .
6. Μπουλόνια , παξιμάδια , βίδες	- 1 σετ .

ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΡΓΑΣΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην λειτουργία της βενζίνης μηχανή χωρίς το γρασίδι catcher με το πίσω απαλλαγή κάλυμμα αυξηθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Όλα συντήρηση, επισκευές, ρυθμίσεις και εργασίες προετοιμασίας δραστηριότητες πρέπει να εκτελούνται με τη μηχανή εκτός λειτουργίας.

ΣΥΝΕΛΕΥΣΗ ΧΕΙΡΙΣΜΟΥ

• Τοποθετήστε το κάτω λαβή (5) στο το περίβλημα θεριστή και (Εικ. Α) και στερεώστε το με τις παρεχόμενο βίδες (Εικ. Β).
• Συνδέστε την άνω χειρολαβή (1) έως το κάτω λαβή (5) με τις παρεχόμενο βίδες και πτέρυγα παξιμάδια (Εικ. C).
• Τοποθετήστε το μίζα σχοινί λαβή για τη δεξιά πλευρά του την άνω χειρολαβή (1) και να περάσει τη μίζα σχοινί (10) μέσω της λαβής.
• Συνδέστε το σύστημα διεύθυνσης του καλωδίου για να το τιμόνι με τα κλιπ παρέχονται (Σχ. D).

ΣΥΝΔΕΣΗ ΚΑΛΑΘΙ ΓΚΡΑΣ

- Σηκώστε επάνω το οπίσθιο απαλλαγής κάλυμμα (4).

• Hang η χλόη catcher (13) από το οπίσθιο εκκένωσης εξόδου χρησιμοποιώντας τα δύο αλιεύματα «α» για την κορυφή του το θεριστή περιβλήματος (εικ. Ε).
• Χαμηλώστε το πίσω προστατευτικό εκκένωσης (4).

Το γρασίδι catcher έχει προγματοποιηθεί στη χώρα από την άνοιξη δύναμη της πίσω απαλλαγή φρουράς. Το γρασίδι catcher έχει ένα βολικό μεταιφοράς λαβή για να αδειάσει το από χόρτο αποκόμματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πάντα κάνει σίγουροι ότι το γρασίδι catcher είναι σωστά συνδεδεμένο.

ΡΥΘΜΙΣΗ ΤΟΥ ΎΨΟΥΣ ΚΟΠΗΣ

Η κοπή ύψος είναι ρυθμίζεται με το ύψος -of- κοπής μοχλό ( 12 ) σε 5 θέσεις από 25 - 65 mm.

• Τραβήξτε προς τα πίσω το μοχλό ρύθμισης ύψους κοπής (12) (εικ. F).
• Επιλέξτε την επιθυμητή κούρεμα ύψος από μετακινώντας το κούρεμα προσαρμογή μοχλό.
• Τοποθετήστε την κοπή ύψος προσαρμογής μοχλό σε μία από τις επιλεγμένες εσοχές στην την κοπή ύψος προσαρμογής μοχλό κλειδώματος (12) σχετικά με την μηχανή του περιβλήματος (εικ. F).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η κοπή ύψος έχει οριστεί ταυτόχρονα σε όλες τις τέσσερις δρόμο τροχούς.

ΓΕΜΙΣΜΑ ΜΕ ΛΑΔΙ ΜΗΧΑΝΙΚΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην ξεκινάτε το χλοοκοπτικό βενζίνης χωρίς λάδι, τέτοια εκκίνηση θα βλάψει τον κινητήρα.

• Ξεβιδώστε το λάδι πλήρωσης τάπα (9).
• Χύστε στο το προετοιμασμένο ποσότητα του ελαίου .
• Ελέγξτε το λάδι επίπεδο σχετικά με την ράβδο μέτρησης (14) (εικ. G).
  • Βίδα για το λάδι πλήρωσης τάπα (9).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αλλάξτε το λάδι για την πρώτη φορά μετά από 5 ώρες της λειτουργίας και στη συνέχεια κάθε 25 ώρες της λειτουργίας. Αδειάστε το λάδι σε ένα έλαιο-ανθεκτικές δοχείο με ξεβίδωμα του λαδιού αποστράγγισης τάπα (15) (εικ. G).

ΠΛΗΡΩΣΗ ΜΕ ΒΑΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αμόλυβδη βενζίνη με ένα οκτανίων αριθμό των 95 θα πρέπει να χρησιμοποιείται ως καύσιμο για μία βενζίνη γκαζόν θεριστή.

• Ξεβιδώστε το καπάκι πλήρωσης καυσίμου (6) .
• Χύστε βενζίνη μέσα στο ντεπόζιτο και σφίξτε το καύσιμο πληρωτικό καπάκι (6).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μετά ανεφοδιασμού, βεβαιωθείτε βέβαιος ο καύσιμο πληρωτικό πώμα είναι σφιγμένα με ασφάλεια. Μην αφήνετε να χυθεί καύσιμο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Τα περισσότερα από τα προβλήματα με εσωτερικής καύσης κινητήρες είναι άμεσα ή έμμεσα σχετίζονται με την τύπο του καυσίμου που χρησιμοποιείται.

ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΕΙΣ

ENAPEH KINHTHPA

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Σε καμία περίπτωση δεν πρέπει να χρησιμοποιείται το χλοοκοπτικό χωρίς να είναι τοποθετημένοι οι προφυλακτήρες. Η χρήση της λανθασμένης ή κατεστραμμένο φρουρούς μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Χρησιμοποιώντας μια λανθασμένη ή φθαρμένα κοπής μαχαίρι θα αυξήσει τους κραδασμούς.

Η βενζίνη γκαζόν μηχανή είναι εξοπλισμένη με ένα σύστημα για την πρόληψη της ακούσιας εκκίνησης.

• Μετακινήστε το τσοκ μοχλό (7) προς την " START " θέση (Εικ. H).
• Τραβήξτε το κινητήρα πέδης μοχλό (2) προς την άνω χειρολαβή (1) (εικ. I).
• Τραβήξτε απότομα το σχοινί της μίζας (10).
• Μετά την έναρξη το χλοοκοπτικό, που το τσοκ μοχλό (7) προς την « RUN » θέση

ΣΤΑΣΕΙΣ ΤΟΥ ΚΙΝΗΤΗΡΑ

- Αφήστε το μοχλό φρένου κινητήρα (2) από την άνω λαβή (1).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η λεπίδα συνεχίζει να κινείται για λίγα δευτερόλεπτα αφού ο κινητήρας σταματήσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ποτέ μην χρησιμοποιείτε το χλοοκοπτικό βενζίνης στη βροχή ή σε υγρό περιβάλλον. Ποτέ μην εργάζεστε με κατεστραμμένη συσκευή. Όλα τα μέρη πρέπει να είναι σωστά εγκατεστημένο και να πληρούν τις απαιτήσεις διασφάλιση της ορθής λειτουργίας της βενζίνης γκαζόν μηχανή. Οποιοδήποτε κατεστραμμένο εξάρτημα ασφαλείας ή μέρος πρέπει να επισκευαστεί ή να αντικατασταθεί αμέσως.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από την έναρξη του τροχού μετάδοσης κίνησης, βεβαιωθείτε είστε σίγουροι ότι υπάρχει είναι δεν είναι εμπόδιο στο δρόμο του μηχανή.

ΣΥΜΒΟΥΛΕΣ ΑΣΦΑΛΗΣ ΧΡΗΣΗΣ

• Μετακινήστε το χλοοκοπτικό σε ομαλή κίνηση, κρατώντας τη λαβή με τα δύο χέρια.
• Όταν η μηχανή είναι σε λειτουργία, κρατήστε το μακριά από το σκληρό αντικείμενα και καλλιέργειες.
• Το χλοοκοπτικό μπορεί να χρησιμοποιηθεί μόνο όταν το γρασίδι είναι στεγνό.
• Η συχνή εκκένωση του χόρτου catcher (μετά από 2/3 γεμάτο από αυτό) θα εξασφαλίσει μια πιο αποτελεσματική κούρεμα διαδικασία (το πλαστικό καπάκι στο πάνω κάλυμμα του χόρτου catcher δείχνει πόσο γεμάτο το catcher είναι)

Η μηχανή μπορεί να χρησιμοποιηθεί με ή χωρίς το γρασίδι catcher τοποθετηθεί. Σημειώστε, ωστόσο, ότι η πίσω απαλλαγή προφυλακτήρα πρέπει να διπλωθεί προς τα κάτω όταν το κούρεμα χωρίς το γρασίδι catcher.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η μηχανή μηχανή παίρνει πολύ ζεστό, τόσο κατά τη διάρκεια της λειτουργίας και αμέσως μετά τη λειτουργία. Εάν το αγγίξετε μπορεί να προκαλέσει εγκαύματα στο δέρμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Τα καυσαέρια καπνοί περιέχουν άνθρακα μονοξείδιο, η εισπνοή των οποίων μπορεί να προκαλέσει δηλητηρίαση. Επομένως, μην χρησιμοποιείτε ποτέ τη συσκευή σε εσωτερικούς χώρους ή σε περιοχές με χαμηλό αερισμό. Ποτέ μην ξεκινάτε το χλοοκοπτικό σε εσωτερικούς χώρους ή κοντά σε εύφλεκτα υλικά.

ΦΡΟΝΤΙΔΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από την έναρξη καθαρισμό, του έλεγχο ή την επισκευή του μηχανή, βεβαιωθείτε είστε σίγουροι ότι η μηχανή του κινητήρα είναι σταμάτησε και όχι

καυτό. Αποσυνδέστε το καλώδιο από το μπουζί για να αποτρέψετε την τυχαία εκκίνηση του κινητήρα.

ΑΛΛΑΓΗ ΤΟΥ ΜΕΓΑΛΟΥ ΚΟΠΗΣ

• Αφαιρέστε το γρασίδι συλλέκτη ( 1 3 ) .
• Αφήστε το χλοοκοπτικό "στην άκρη".
• Σταθερά πιάστε το κοπτικό μαχαίρι (16) (φορούν προστατευτικά γάντια) (εικ. J).
• Ξεβιδώστε την κοπή μαχαίρι στερέωσης μπουλόνι (17) με ένα κλειδί από στρέφοντας το προς την αριστερά.
• Αντικαταστήστε ή οξύνουν την κοπή μαχαίρι ( κατά

την αντικατάσταση της κοπής μαχαιριού με ένα νέο ένα, θα πρέ πει να είναι από το ίδιο μέγεθος).

• Συνδέστε το μαχαίρι κοπής με την αντίστροφη σειρά όπως παρ απάνω.
• Η όξυνση ή την αντικατάσταση του της κοπής μαχαιριού είναι καλύτερο ανατεθεί σε ένα ειδικευμένο άτομο, χρησιμοποιώντας πρωτότυπα μέρη.

ΦΙΛΤΡΟ ΑΕΡΑ

'Ενα βρώμικο φίλτρο αέρα μειώνει την ισχύ του κινητήρα καύσης και αυξάνει την κατανάλωση καυσίμου. Η αέρας φίλτρο θα πρέπει να καθαρίζονται μετά από κάθε 5 ώρες της θεριστή λειτουργίας.

• Αφαιρέστε το κάλυμμα από το περίβλημα του φίλτρου αέρα (8).
• Αφαιρέστε το φίλτρο αέρα (18) (εικ. Κ).
• Knock σκόνη off και φυσούν αέρα φίλτρο καθαρό με χαμηλή πίεση πεπιεσμένου αέρα.
• Τοποθετήστε το φίλτρο αέρα και το κάλυμμα του φίλτρου αέρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για να αποφευχθεί ο κίνδυνος της πυρκαγιάς ή την διαμόρφωση των επικίνδυνων ατμών, ο αέρας φίλτρο πρέπει δεν πρέπει να πλένονται σε βενζίνη ή άλλα εύφλεκτα διαλυτικά.

ΜΠΟΥΖΙ

Για αξιόπιστη λειτουργία της συσκευής, η κατάσταση του σπινθήρα βύσματος θα πρέπει να ελέγχονται περιοδικά.

• Αφαιρέστε σπινθήρα βύσμα σύρματος (19) από σπινθήρα βύσμα (20) (Εικ. L).
• Τοποθετήστε το σπινθήρα τάπα κλειδί (2 1) και αφαιρέστε το σπινθήρα βύσμα.
• Καθαρίστε τα σπινθήρα βύσματος επαφές ( εικ. Μ ) .
• Ελέγξτε την διάκενο μεταξύ των σπινθήρα βύσματος επαφές (22) (Εικ. Ν).
• Εάν είναι απαραίτητο , αντικαταστήστε το μπουζί βύσμα με ένα νέο μία.

ΑΠΟΘΗΚΕΥΣΗ

• Όταν αποθήκευση το χλοοκοπτικό, αδειάστε το καύσιμο σύστημα εντελώς.
• Αδειάστε το καύσιμο της δεξαμενής, να ξεκινήσει η μηχανή, και να επιτρέψει την να σταματήσει να τρέχει για την έλλειψη των καυσίμων.
• Χρησιμοποιήστε φρέσκο καύσιμο κάθε εποχή. Ποτέ χρησιμοποιείτε τυχόν καθαρισμού παράγοντες στο καύσιμο δεξαμενή καθώς αυτό μπορεί να προκαλέσει βλάβη του κινητήρα.
• Κάντε βέβαιος ότι οι εξαερισμού τρύπες του κινητήρα κατοικιών που δεν παρεμποδίζεται.
• Μόνο οι διαδικασίες συντήρησης που περιγράφονται σε αυτό το εγχειρίδιο μπορούν να εκτελούνται στο χλοοκοπτικό. Οποιεσδήποτε άλλες δραστηριότητες που μπορεί μόνο να πραγματοποιηθεί από ένα εξουσιοδοτημένο service κέντρο.

• Δεν είναι Δεν επιτρέπεται να κάνει οποιεσδήποτε αλλαγές με την μηχανή του δομή.

• Όταν δεν χρησιμοποιείται, το χλοοκοπτικό πρέπει να φυλάσσεται καθαρό, σε επίπεδη επιφάνεια, σε ξηρό μέρος, μακριά από παιδιά.

• Αφαιρέστε τακτικά τα υπολείμματα γρασιδιού.
• Ποτέ καθαρίζετε το βενζίνης γκαζόν χλοοκοπτικό με νερό, επιθετικά υγρά ή διαλύτες. Καθαρίστε το βενζίνης χλοοκοπτικό με ένα πινέλο, πεπιεσμένο αέρα ή ένα μαλακό πανί.
• Ελέγχετε περιοδικά την κατάσταση του μπουζί του κινητήρα καύσης. Αντικαταστήστε το φθαρμένο μπουζί με ένα νέο που συνιστά ο κατασκευαστής.
• Χρησιμοποιήστε τα μαχαίρια κοπής που συνιστά ο κατασκευαστής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Καύσιμα με μία πρόσμιξη της αλκοόλης (αιθυλ ή μεθυλ) μπορεί να απορροφήσει την υγρασία, η οποία κατά τη διάρκεια της αποθήκευσης οδηγεί σε διαχωρισμό των καυσίμων μίγματος συστατικών και το σχηματισμό των οξέων. Η όξινη βενζίνη μπορεί να βλάψει τον κινητήρα.

'Ολα τα είδη των βλαβών θα πρέπει να αφαιρεθεί από τον κατασκευαστή εξουσιοδοτημένο service.

TEXNIKEΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

ΒΑΘΜΟΛΟΓΙΚΑ ΔΕΔΟΜΕΝΩΝ

Βενζίνη γκαζόν μηχανή 52G670
Παράμετρος	αξία
Χωρητικότητα κινητήρα	79 εκ.3
Μέγιστη ισχύς κινητήρα	1,3 kW(1,8 χιλιόμετρα)
Μέγιστη ταχύτητα χωρίς φορ τίο	3050 λεπτά-1
Καρμπυρατέρ	DY1P52F
Τύπος καυσίμου	95 βενζίνη χωρίς μόλυβδο
Λάδι κινητήρα	Για τετράχρονο εξοπλισμό κήπου
Spark plug	F7RTC
Καυσίμου ρεζερβουάρ χωρητι κότητας	1.2 λίτρα
Λάδι δεξαμενή χωρητικότητας	0,4 λίτρα
Grass κουτί ικανότητα	45 λίτρα
Εύρος και τον αριθμό των κοπής ύψους ρυθ μίσεις	25-65 mm5 αντικείμενα
Αυτοκινούμενη κίνηση	Οχι
Επίστρωση	Οχι
Πλευρική εκφόρτιση	Οχι
Πλάτος κοπής	400 mm
Πάχος μαχαιριού	2,5 mm
Μάζα	19,5 κιλά
Έτος της παραγωγής	2020
52G670 ξεχωρίζει για τόσο τον τύπο και την ονομασία του το μηχάνημα

ΘΟΡΥΒΟΣ ΚΑΙ ΔΟΝΗΣΗ ΔΕΔΟΜΕΝΩΝ

Επίπεδο ηχητικής πίεσης	Lp _A = 80,6 dB (A) K = 3 dB (A)
Μετρημένο επίπεδο ισχύος ήχου	Lw _A = 94 dB (A) K = 3 dB ( A)
Η αξία των επιταχύνσεων δόν ησης	a h= 3,95 m / s ^2 K = 1,5 m / s ^2

Πληροφορίες για το θόρυβο και τους κραδασμούς

Η στάθμη του θορύβου που εκπέμπεται από τη συσκευή είναι περιγράφεται από: το επίπεδο του εκπεμπόμενου ήχου πίεσης Lp A και το ηχητικής ισχύος στάθμη Lw A (όπου K είναι η μέτρηση αβεβαιότητα). Οι δονήσεις που εκπέμπονται από τη συσκευή που περιγράφεται από την τιμή του δόνησης επιτάχυνσης α h (όπου K είναι η μέτρηση αβεβαιότητα).

Οι ακόλουθες πληροφορίες : εκπεμπόμενου ήχου πίεση επίπεδο ΛΡ. Α. ήχου εξουσία επίπεδο Λω. Α και η αξία των κραδασμών της επιτάχυνσης μια ώρα είχαν μετρηθεί σε σύμφωνα με την οδηγία 2000/14 / ΕΚ σχετικά με το θόρυβο των εκπομπών στο περιβάλλον. Το δεδομένο επίπεδο δόνησης α. Η. μπορεί να χρησιμοποιηθεί για σύγκριση συσκευών και για προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς.

Το δηλωμένο επίπεδο δόνησης είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της συσκευής. Αν το μηχάνημα έχει χρησιμοποιηθεί για διάφορες εφαρμογές ή με διαφορετική εργασία εργαλεία, η δόνηση επίπεδο μπορεί να αλλάξει. Η υψηλότερη δόνηση επίπεδο θα πρέπει να επηρεάζεται από την ανεπαρκή ή πολύ σπάνια συντήρηση της συσκευής. Οι λόγοι δίνονται παραπάνω μπορεί να οδηγήσει σε μια αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια της ολόκληρης της περιόδου της λειτουργίας.

Για την ακρίβεια την εκτίμηση της έκθεσης σε κραδασμούς, να εξετάσει τις περιόδους όταν ο εξοπλισμός είναι ενεργοποιημένος off ή όταν αυτό είναι ενεργοποιημένο ανοιχτή αλλά δεν τη χρήση. Μετά όλοι οι παράγοντες έχουν έχουν προσεκτικά εκτιμηθεί, η συνολική δόνηση έκθεση μπορεί να είναι σημαντικά χαμηλότερο.

Προκειμένου να προστατευθεί ο χρήστης από τις επιπτώσεις των δονήσεων, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως : περιοδική συντήρηση της συσκευής και των εργαλείων εργασίας, προστασία της κατάλληλης θερμοκρασίας των χεριών και σωστή οργάνωση της εργασίας.

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνες για το περιβάλλον ουσίες. Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

* Διατηρούμε το δικαίωμα εισαγωγής αλλαγών.

Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαροσβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η «Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.
