MANUAL DE UTILIZARE 52G670 Graphite

Siguranța de utilizarea benzină gazon cositoare în practică 1. Predarea

a) Citiți cu atenție instrucțiunile. Deveniți familiarizat cu controalele și corectă utilizare a dispozitivului.
b) Nu permite dispozitivul să fie operat de către copii sau persoane nefamiliare cu dispozitivului de operare instrucțiuni. Naționale reglementări pot specifica exact vârsta operatorului.

c) Nu così niciodată când alte persoane, în special copii sau animale de companie, sunt în apropiere.
d) Amintiți-vă că operatorul sau utilizatorul este responsabil pentru accidente sau amenințări pentru alte persoane sau pentru mediu.

2. Pregătirea

a) Întotdeauna purta robust pantofi și lungi pantaloni atunci când cositul. Nu funcționează dispozitivul cu goale picioare sau în deschise sandale. Evitați îmbrăcămintea deteriorată, care este prea slabă sau are curele sau panglici suspendate.
b) Verificați zona în care dispozitivul este să fie operat și îndepăratați orice obiecte care ar putea ajunge în dispozitiv.
c) Înainte de utilizare, întotdeauna verificați de lame, şuruburi și cuțit de asamblare accesorii pentru uzură sau deteriorare. Înlocuiti piesele uzate sau deteriorate din truse pentru a le menține echilibrate. Înlocuiti etichetele deteriorate sau ilizibile.
d) Realizați combustibil în aer liber, cu motorul rece. Niciodată nu alimentare cu combustibil sau deşurubați combustibil rezervor în timp ce motorul se execută.
e) să fie atenți atunci când alimentarea cu combustibil și asigurați - vă că nu este nici o sursă de foc din apropiere.

3. Utilizare

a) Nu blocați niciodată comenzile dispozitivului. Acest lucru poate duce la tine să -și piardă controlul a echipamentului și a provoca un accident.
b) Nu porniți până la dispozitivul spațiilor interioare. Există este un risc de otrăvire sau de sufocare din acumularea de evacuare a gazelor.

c) Cositi numai la lumina zilei sau sub lumină artificială bună.

d) Evitați tunderea umed iarbă.

e) Asigurați - vă întotdeauna că picioarele dvs. sunt ferm pe pantă.

f) Haide, nu fugi niciodată.

g) così peste panta, niciodată în sus sau în jos.

h) Fiți deosebit de atenți când schimbați direcția pe o pantă.

i) Nu cosească pe excesiv pantă pante - până la un maxim de 15 de grade.

j) să fie deosebit de atenți atunci când suport în sus sau trăgând mașina spre tine.

k) Opriti unitatea de tăiere element (e) în cazul în care mașina trebuie să fie basculat atunci când acesta este în curs de mutat peste non iarbă suprafețe și atunci când acesta este în curs de transportat la și de la costitul zona.

I) Nu utilizați aparatul cu deteriorate capace sau carcase și fără o siguranță dispozitiv, cum ca atașate capace și / sau iarbă fixative.

m) Porniți motorul cu grijă așa cum instruiți, având îngrijirea că dvs. picioarele sunt departe de tăiere element (e).

n) Nu înlinați aparatul atunci când de pornire motorului, cu exceptia cazului în care acesta trebuie să fie înclinat pentru a începe. În acest caz, nu înlinați mai mult decât este necesar și ridicăți doar partea care este departe de operator.

o) Nu porniți dispozitivul în timp ce stați în fața deschiderii de descărcare.

p) Păstrați - vă mâinile și picioarele departe de rotație părți. Asigurați - vă că de descărcare de deschidere este nu blocat la toate ori.

q) Nu transporta puterea scula cu motorul de funcționare.

r) Opriti dispozitivul. Asigurați - vă că toate se deplasează piesele sunt nu în mișcare

- fiecare dată când te îndepărtezi de dispozitiv,

-înainte de a curăța sau împingerea prin priza,

-înainte de verificarea, curățarea sau repararea dispozitivului,

–după ce a fost lovit de un obiect străin. Verificați că dispozitivul este nu deteriorat și, dacă este necesar, reparați - I înainte de a reporni și operarea dispozitivului

dacă aparatul începe să vibreze excesiv (verificați imediat)

-verificați pentru deteriorări,

-înlocuiti sau reparați orice piesă deteriorată,

-verificati și strângeti în vrac părți.

4. Întreținere și depozitare

a) Opriti motorul și scoateți a scânteii de plug conduce înainte de service sau repararea

b) Păstrați toate piulițele, șuruburile și șuruburile în stare bună pentru a vă asigura că unitatea funcționează în siguranță.

c) Verificați iarbă colector frecvent pentru uzură sau deteriorare.

d) Cu multi-cuțit pune în aplicare, să fie atent ca rotirea unuia de tăiere elementului poate provoca rotirea a altor lame.

e) să fie atenți atunci când ajustarea aparatul pentru a evita obtinerea dvs. degetele prinse între cele în mișcare cuțitele și fixe părți ale mașinii.

f) să fie atenți atunci când manipularea de cuțite, chiar dacă unitatea este decuplată deoarece cuțitele pot încă roti.

g) Înlocuiți piesele uzate sau deteriorate pentru siguranță. Folosiți numai piese de schimb și accesorii originale.

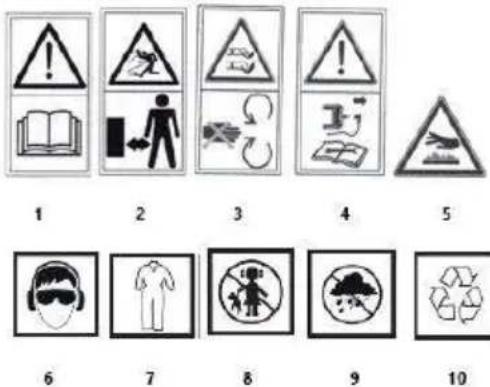

Explicația a pictogramelor utilizate

1 2 3 4 5 6 7 8 9 10

1. AVERTISMENT: CITITI INSTRUCTIUNI DE UTILIZARE!
2. AVERTISMENT: A SE LÄSA LA ÎNDEMÂNA ALTEI PERSOANE!
3. AVERTISMENT: PĂstraȚI MĂNILE ȘI PICIULUI ÎN LUNG DE LAME!
4. Opriti motorul și scoateți a scânteii de plug fire, înainte de a începe orice întreținere sau reparații de muncă
5. Păstrați o distanță sigură de suprafața fierbinte
6. Utilizați personal de protecție echipament (siguranță ochelari de protecție, auz de protecție)
7. Folositi îmbrăcăminte de protectie
8. Tineți copiii departe de instrument
9. Protejați dispozitivul împotriva umezelii
10. Reciclarea

CONSTRUCTIE ŞI APLICARE

Mașina de tuns iarba pe benzină este un dispozitiv alimentat de un motor cu combustie internă în patru timpi. Mașina de tuns iarba pe benzină este utilizată pentru tunderea gazonelor în grădinile de acasă, precum și pentru suprafețele mai mari plantate cu iarbă, de ex. terenuri de sport și zone de recreere. Taie iarba colectat este în coșul pe iarbă. Doar folosiți accesorii care sunt potrivite pentru dumneavoastră dispozitiv și urmați în instrucțiunile din de operare manual. Benzină de gazon tuns iarbă este destinat exclusiv pentru amatori utilizare.

AVERTIZARE! Nu utilizați dispozitivul contrar a acestuia destinat utilizării.

DESCRIEREA PAGINILOR GRAFICE

Numerotarea de mai jos se referă la componentele ale dispozitivului prezentat pe grafic paginile ale acestui manual.

1. Mâner superior
2. Pârghie frână motor
3. Piulița de fixare a mânerului
4. Capacul de descărcare din spate
5. Mâner inferior
6. Combustibil de umplere capac

7. Maneta de sufocare

8. Carcasa filtrului de aer

9. Ulei de umplere capac
10. Coarda de cizmă
11. Roată de drum
12. Pârghie de reglare a înălțimii de tăiere.
13. Prindător de iarbă
14. Indicator nivel ulei
15. Dop de golire a uleiului
16. Cuțit de tăiat
17. Șurub de montare a cuțitului de tăiere
18. Filtru de aer.
19. Spark Plug sârmă .
20. Spark Plug
21. Spark Plug cheie
22. Spark Plug de contact.
    * Nu pot fi diferențe între desenul și produsul.

ECHIPAMENTE ŞI ACCESORII

1. Recipient de iarbă - 1 buc.
2. Mâner inferior - 1 buc.
3. Mâner superior - 1 buc .
4. Suport de frânghie de pornire - 1 buc .
5. Clips - 2 buc .
6. Šuruburi, piulite, șuruburi - 1 set.

PREGĂTIREA LUCRĂRII

AVERTIZARE! Nu folosiți mașina de tuns benzină fără dispozitivul de prindere a gazonului cu capacul de descărcare din spate ridicat.

AVERTIZARE! Toate de întreținere, reparații, ajustări și lucrărilor de pregătire a activităților trebuie să fie efectuate cu motor off.

ASAMBLARE MÂNER

• Se pune inferioară mânerul (5) în carcasă cositoarei și (fig. A) și fixați - I cu cele furnizate şuruburi (Fig. B).
• Ataşati superior mânerul (1) la inferior mânerul (5) cu cele furnizate şuruburi și aripilor piulițele (Fig. C).
• Instalați de pornire coarda mânerul de pe dreapta partea a superioară mânerului (1) și trece demarorului coarda (10) prin mânerul.
• Ataşati direcției cablului la ghidon cu cele clemele furnizate (fig. D).

ACHIZAREA COŞULUI DE IARBĂ

• Ridicati sus posterior de evacuare învelișul (4).
• Hang iarba colector (13) din spate de evacuare evacuare folosind cele două capturi „o” pe superioară a cositoare carcasei (fig. E).
• Coborâți spate refulare apărătoarea (4).

larba colector este tinut în loc de primăvară forța de spate de descărcare garda. larba Catcher are o convenabil de transport mâner pentru a goli - I de iarbă decupaje.

AVERTIZARE! Asigurați - vă întotdeauna că dispozitivul de prindere a ierbii este atașat corect.

REGLAREA ÎNĂLȚIMII DE TĂIERE

Tăiere înălțime este reglată cu înălțimea -of- tăiat pârghie (12) în 5 poziții dintru de 25 - 65 de ani mm.

• Tragetî înapoi tăiere înălțimii de reglare pârghiei (12) (fig. F).
• Selectați dorită de costit înălțime prin deplasarea costitul de reglare maneta.

- Aşezati de tăiere înălțimea de reglare a pârghiei într - una dintre cele selectate locașurilor din de tăiere înălțime de reglare a pârghiei de blocare (12), pe tuns carcasa (fig. F).

AVERTIZARE! De tăiere înălțimea este setat simultan pe toate cele patru drumuri roți.

UMPLEREA CU ULEI DE MOTOR

AVERTIZARE! Nu porniți benzină mașina de tuns iarbă, fără ulei, o astfel de pornire se va deteriora motorului.

• Deşurubați ulei de umplere capac (9).
• Se toarnă în pregătit cantitatea de ulei.
• Verificati uleiului nivelul pe jojei (14) (fig. G).
• Šurub pe ulei de umplere dopul (9).

AVERTIZARE! Schimbarea uleiul pentru prima oară după 5 ore de funcționare și apoi la fiecare 25 de ore de funcționare. Se scurge uleiul într - un rezistent la ulei container prin desurubarea uleiului de golire dopul (15) (fig. G).

UMPLERE CU BENZINA

AVERTIZARE! Unleaded benzină cu o cifră octanică număr de 95 trebuie să fie utilizat drept combustibil pentru benzină gazon cositoare.

• Deşurubați combustibil de umplere capacul (6).
• Se toarnă benzină în rezervor și strângeți combustibil de umplere capacul (6).

AVERTIZARE! După realimentare, asigurați- vă că capacul de umplere a combustibilului este strâns bine. Nu permiteți de combustibil la deversare.

AVERTIZARE! Cele mai multe dintre problemele cu interne de ardere motoare sunt direct sau indirect legate de tipul de combustibil utilizat.

FUNCTIONARE / SETĂRI

PORNIREA MOTORULUI

AVERTIZARE! În nici un caz ar trebui să mașina de tuns iarbă să fie folosit fără a gărzile instalate. Utilizarea de incorecte sau deteriorate gărzi poate provoca grave prejudiciu.

AVERTIZARE! Utilizarea unui cuțit de tăiere incorrect sau uzat va crește vibrațiile.

Maşina de tuns iarba pe benzină este echipată cu un sistem pentru a preveni pornirea accidentală.

- Mișcați sugrumare pârghia (7) la "START" poziția (Fig. H).

- Trageți motorului de frână pârghia (2) la superioară mânerul (1) (fig. I).

- Trageti starter coarda (10) brusc.

- După pornire cositoare, setați sugrumare pârghia (7) la „RUN” poziția

OPRIREA MOTORULUI

- Eliberați motorului de frână pârghia (2) din superioară mânerul (1)

AVERTIZARE! Lama continuă să se deplaseze timp de câteva secunde după motorul se oprește.

AVERTIZARE! Nu folosiți niciodată mașina de tuns benzină în ploaie sau într-un mediu umed. Nu lucrați niciodată cu un dispozitiv deteriorat. Toate părțile trebuie să fie corect instalate și să îndeplinească în cerințele care asigură buna funcționare a

benzină de gazon tuns iarbă. Orice deteriorat de siguranță componentă sau o parte ar trebui să fie reparate sau înlocuite imediat.

AVERTIZARE! Înainte de a începe roata de unitate, asigurați - vă că nu este nici un obstacol în calea de tuns iarbă.

SFATURI PENTRU UTILIZARE SIGURĂ

• Mutați mașina de tuns iarba cu o mișcare lină, ținând mânerul cu ambele mâini.
• Când mașina de tuns iarbă se execută, păstrați - I departe de greu obiecte și culturi.
• Mașina de tuns iarbă poate doar să fie de ocazie atunci când iarba este uscată.
• Frecentă golirea de iarbă Catcher (după 2/3 plin de ea) va asigura o mai eficientă costul de proces (plastic clapeta de pe partea de sus capacul de iarbă Catcher indică modul în care întregul Catcher este)

Mașina de tuns iarbă poate fi utilizat cu sau fără iarba de colectare montat. Notă, cu toate acestea, că spate de descărcare apărătoarea trebuie să fie pliat în jos atunci când tunde fără iarba de colectare.

AVERTIZARE! Masina de tuns Motorul devine foarte fierbinte atât în timpul funcționării și imediat după operație. Atingerea acestuia poate provoca arsuri ale pielii.

AVERTIZARE! De evacuare Gazele conțin carbon monoxidul, inhalare a ceea ce poate provoca otrăvire. Prin urmare, nu rulați niciodată dispozitivul în interior sau în zone slab ventilate. Nu porniți niciodată mașina de tuns iarbă în interior sau în apropierea materialelor inflamabile.

ÎNGRIJIRE ŞI ÎNTREȚINERE

AVERTIZARE! Înainte de a începe curățarea, verificarea sau repararea tuns iarbă, asigurați - vă că mașinii motorului este oprit și nu fierbinte. Deconectați de sărmă de la scânteie mufă pentru a preveni accidentală a motorului de pornire.

SCHIMBAREA CUȚITULUI TĂIERE

• Scoateți iarba colector (1 3) .
• Asezați mașina de tuns iarbă „ deoparte “.
• Cu fermitate apucați tăiere cuțitul (16) (purtați protectie mănuși) (fig. J).
• Deşurubați de tăiere cuțit de montaj şurubul (17) cu o cheie prin rotirea - I spre stânga.
• Înlocuți sau ascuți de tăiere cuțitul ( atunci când înlocuirea de tăiere cuțitul cu un nou unul, acesta trebuie să fie de aceeași dimensiune ).
• Atașati tăiere cuțitul în inversă ordinea ca mai sus.
• Ascuțire sau înlocuirea a de tăiere cuțit este cel mai bine încredințat pentru o calificare persoană care utilizează originale piese

FILTRU DE AER

Un murdar aer filtru reduce puterea de ardere a motorului și crește combustibil consum. De aer filtrul trebuie să fie curățate după fiecare 5 ore de tuns functionare.

• Scoateți capacul din aerului filtrului carcasei (8).
• Demontați aer filtrul (18) (fig. K).
• Knock praful off și sufla aer filtru curat cu joasă presiune comprimat de aer.
• Instalati de aer filtrul și aerul filtrului capacul.

AVERTIZARE! Pentru a evita riscul de incendiu sau formarea de periculoase vapori, aerul filtrului trebuie să nu fie spălate în benzină sau alte inflamabile solventi.

BUJIE

Pentru sigură functionare a dispozitivului, starea de scânteii ștecherul trebuie să fie verificată periodic.

• Scoateți scânteie Mufă de sărmă (19) de la scânteie mufă (20) (Fig. L).
• Instalați scânteie mufă cheii (2 1) și îndepăratați scânteii bușonul.
• Curățați de scânteii de priza de contact (fig. M).
• Verificați diferența dintre cele scânteii priza de contact (2 2) (Fig. N).
• Dacă este necesar, înlocuiti scânteie stecherul cu un nou unul.

DEPOZITARE

• Când depozitarea cositoarea, goliți combustibil sistem complet.
• Scurgeți combustibil rezervor, porniți motorul, și permite - I să se oprească de functionare pentru lipsa de combustibil.
• Folosiți combustibil proaspăt în fiecare sezon. Niciodată nu folosiți orice curățare agenți în combustibil rezervor ca acest lucru poate deteriora motorului.
• Asigurați - vă că de ventilație găuri ale motorului carcasei sunt nu obstrucționate.
• Numai de întreținere procedurile descrise în acest manual pot fi efectuate în pe mașina de tuns iarbă. Orice alte activități pot fi efectuate numai de un centru de service autorizat.
• Acesta este nu este permis să facă orice modificări la mașina de tuns iarba structurii.
• Atunci când nu este în uz, mașina de tuns iarbă trebuie să fie depozitate curate, pe un apartament de suprafață, într - un uscat loc, din îndemâna de copii.
• Îndepărtați în mod regulat reziduurile de iarbă.
• Nu curățați niciodată mașina de tuns iarba pe benzină cu apă, fluide agressive sau solventi. Curățați mașina de tuns benzină cu o perie, aer comprimat sau o cârpă moale.
• Periodic verifica starea de scânteii fișa de ardere motorului. Înlocuiti uzată scânteie ștecherul cu un nou unul recomandat de fabricant.
• Utilizați de tăiere cuțite recomandate de fabricant.

AVERTIZARE! Combustibilii cu un adaos de alcool (etil sau metil) poate absorbi umezeala, care în timpul de depozitare duce la separarea a combustibililor amestecului componentelor și formarea de acizi. Acidulată benzina poate deteriora motorului.

Toate tipurile de defecte ar trebui eliminate de câtre service-ul autorizat al producătorului.

SPECIFICATII TEHNICE

DATE EVALUATE

Mașină de tuns iarba pe benzină 52G670
Parametru	Valoare
Capacitatea motorului	79 cm^3
Puterea maximă a motorului	1,3 kW(1,8 KM)
Viteza maximă fără sarcină	3050 min^-1
Carburator	DY1P52F
Tipul de combustibil	95 benzină fără plumb
Ulei de motor	Pentru echipamente de grădină în 4 timpi
Spark Plug	F7RTC
Combustibil rezervor de capacitate	1,2 l
Capacitatea rezervorului de ulei	0,4 l
Capacitatea cutiei de iarbă	45 l
Gama și numărul de tăiere înălțime se tări	25-65 mm5 articole

Transmisie autopropulsată	Nu
Mulcire	Nu
Descărcare laterală	Nu
Lățimea de tăiere	400 mm
Grosimea cuțitului	2,5 mm
Masa	19,5 kg
Anul de producție	2020
52G670 standuri pentru atât tipul și denumirea de mașinii

DATE DE ZGOMOT ŞI VIBRATIE

Nivelul presiunii sonore	Lp_A = 80,6 dB (A) K = 3 dB (A)
Nivelul de putere sonor măsurat	Lw_A = 94 dB (A) K = 3 dB (A)
Valoarea de vibratie accelerații	a_h = 3,95 m/s^2K = 1,5 m/s^2

Informații despre zgomot și vibrații

Nivelul de zgomot emis de dispozitivul este descris prin: nivelul de emis sunetul presiunii Lp A și sunet de putere nivelul Lw A (unde K este măsurarea incertitudinii). De vibrațiile emise de către dispozitivul sunt descrise prin valoarea de vibrație accelerației unui h(unde K este măsurarea incertitudinii).

Următoare informații : emise de sunet de presiune la nivel LpA, sunet de putere la nivel LwA și valoarea de vibrație accelerației ooră au fost măsurate în conformitate cu Directiva 2000/14 / CE privind zgomotul emisiei în mediul înconjurător. Dat vibrație Nivelul ooră poate fi folosit pentru a compara dispozitive și pentru un preliminar de evaluare a vibrațiilor expunerii.

A declarat vibrații Nivelul este representativ doar pentru bază utilizarea a dispozitivului. Dacă aparatul este utilizat pentru diferite aplicații sau cu diferite de lucru instrumente, vibrație nivelul se poate schimba. Mai mare vibrație nivel va fi influențată de insuficientă sau prea rare de întreținere a dispozitivului. De motivele prezentate mai sus, poate duce la o crescută a expunerii la vibrație în timpul întregii perioade de funcționare.

Pentru acuratețe estima expunerea la vibrații, ia în considerare perioadele când echipamentul este transformat oprit sau când acesta este pornit, însă nu în uz. După ce toți factorii au fost evaluati cu atenție, expunerea globală la vibrații poate fi semnificativ mai mică.

Pentru a proteja utilizatorul împotriva a efectelor de vibrații, suplimentare de siguranță măsuri ar trebui să fie puse în aplicare, cum ar fi: periodice de întreținere a dispozitivului și de lucru instrumente, de protecție a corespunzătoare temperaturii de mâini și de buna organizare a muncii.

PROTECTIA MEDIULUI

Produsele cu alimentare electrică nu trebuie aruncate împreună cu deșeurile menajere, ele trebuie predate pentru eliminare unor unități speciale. Informațiile cu privire la eliminarea acestora sunt deținute de vînzătorul produsului sau de autoritățile locale. Echipamentul electric și electronic uzat conține substanțe care nu sunt indiferente pentru mediul înconjurător. Echipamentul nesupus reciclării constituie un pericol potențial pentru mediu și sănătatea umană.

* Se rezervă dreptul de a face schimbări.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa cu sediul în Varșovia, ul. Pograniczna 2/4 ( mai departe : „Grupa Topex”) informează că, toate drepturile autorului referitor la prezenta înstructiune ( mai departe „instrucțiuni”), adică texturile ei, fotografiile inserate, schemele, desenele , cât și compozitia ei, depind exclusiv de Grupa Topex și sunt supuse protejate de drept în conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului și drepturile înrudite ( Monitorul Oficial 2006 nr 90 poziția 631 cu modificările ulerioare). Copierea, transformarea, publicarea, modificarea înstructiunilor, în întregime sau numai unor elemente cu scop comercial, fără acceptul în scris al firmei Grupa Topex este strict interzisă și în consecință poate fi trasă la răspundere civilă și penală.

VAROVÁNÍ! DŮLEŽITÉ! PŘED POUŽITÍM ZAŘÍZENÍ SI POZORNĚ PŘEČTĚTE TENTO MANUÁL A USCHOVEJTE JE PRO BUDOUCÍ REFERENCI.

PODROBNÉ BEZPEČNOSTNÍ PŘEDPISY

BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ BENZÍNOVÝCH SEKAČEK
