ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G488 Graphite

• Zadržava se pravo izmena. „Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa sa sedištem u Varšavi, ulica Pograniczna 2/4 (u daljem tekstu: „Grupa Topex“) informiše da, sva autorska prava na sadržaj dole datog uputstva (u daljem tekstu: „Uputstvo“), u kome između ostalog, tekst uputstva, postavljene fotograje, sheme, crteži, a takođe i sastav, pripadaju iskuljučivo Grupa Topex -u i podležu pravnoj zaštiti u skladu sa propisom od dana 4. februara 1994. godine, o autorskim pravima i sličnim pravima (tj. Pravni glasnik 2006 broj 90, član 631, sa kasnijim izmenama). Kopiranje, menjanje, objavljivanje, menjanje u cilju komercijalizacije, celine Uputstva kao i njenih delova, bez saglasnosti Grupa Topex -a u pismenoj formi, strogo je zabranjeno i može dovesti do pozivanja na odgvornost kako građansku tako i sudsku.64 ακμή. Για τον λόγο αυτό ο δίσκος κοπής ενδέχεται να μετακινηθεί προς την έξοδο από την τομή, ενώ το δισκοπρίονο να εκτιναχθεί προς τον χειριστή. Η αναπήδηση είναι το αποτέλεσμα μη ορθού ή λανθασμένου χειρισμού του δισκοπρίονου και μη τήρησης των κανόνων εκτέλεσης των εργασιών. Μπορείτε να αποφύγετε την αναπήδηση εφαρμόζοντας τα παρακάτω προληπτικά μέτρα. a) Κρατάτε καλά το δισκοπρίονο με τα δύο χέρια. Τα χέρια σας πρέπει να βρίσκονται σε κατάσταση ετοιμότητας να καταστείλετε τη δύναμη οπισθοδρόμησης. Πρέπει πάντα να βρίσκεστε σε απόσταση από τον δίσκο κοπής και όχι στην ίδια γραμμή με αυτό. Η αναπήδηση δύναται να προκαλέσει „πήδημα” του δισκοπρίονου προς τα πίσω. Έχοντας λάβει όμως τα ανωτέρω μέτρα ασφαλείας, ο χειριστής είναι σε θέση να αντισταθμίσει τις δυνάμεις που δημιουργούνται και να μην χάσει την ικανότητα του ελέγχου του εργαλείου. b) Εάν ο δίσκος κοπής σφηνώνει ή η λειτουργία διακόπτεται για οιονδήποτε άλλο λόγο, αφήστε τον διακόπτη και κρατάτε το δισκοπρίονο μέσα στο υπό κοπή αντικείμενο έως την πλήρη ακινητοποίησή του. Όσο ο δίσκος κοπής περιστρέφεται και υπάρχει η πιθανότητα της αναπήδησης, σε καμία περίπτωση μην προσπαθήσετε να εξάγετε το δισκοπρίονο από το υπό επεξεργασία αντικείμενο ή να το καθοδηγήσετε προς την αντίστροφη κατεύθυνση. Εντοπίστε το αίτιο του σφηνώματος του δίσκου κοπής και εξαλείψτε το. c) Προτού ενεργοποιήσετε το δισκοπρίονο που βρίσκεται μέσα στο υπό κοπή αντικείμενο, ευθυγραμμίστε τον δίσκο κοπής μέσα στην τομή και ελέγξτε κατά πόσο τα δόντια του δισκοπρίονου έρχονται σε επαφή με την εγκάρσια επιφάνεια της τομής. Εάν έχετε να κάνετε με το σφήνωμα του δίσκου κοπής, τότε κατά την επόμενη ενεργοποίηση του δισκοπρίονου ενδέχεται να τιναχθεί ή μπορεί να συμβεί η αναπήδηση. d) Κατά την κοπή μεγάλων και λεπτών αντικειμένων, στερεώνετε αξιόπιστα τα υπό επεξεργασία υλικά πάνω σε βάσεις στήριξης με σκοπό τη μείωση του κινδύνου της αναπήδησης λόγω σφηνώματος του δίσκου κοπής. Μεγάλου μήκους αντικείμενα ενδέχεται να λυγίζουν κατά την κοπή από το ίδιο το βάρος τους. Οι βάσεις στήριξης θα πρέπει να βρίσκονται από τις δύο πλευρές του υπό κοπή αντικειμένου, δίπλα στη γραμμή της κοπής και δίπλα στην άκρη του υπό κοπή αντικειμένου. e) Μην χρησιμοποιείτε δίσκους κοπής με μη αιχμηρά δόντια ή με δόντια χωρίς διάκενα ανάμεσά τους ή με δόντια που έχουν βλάβη. Η χρήση των δίσκων κοπής με μη αιχμηρά δόντια ή δόντια χωρίς διάκενα ανάμεσά τους προκαλεί τη δημιουργία «στενής» τομής, υπερβολική τριβή του δίσκου κοπής πάνω στο υλικό, σφήνωμα και αναπήδηση του δισκοπρίονου. f) Προτού προβείτε στην κοπή, ασφαλίστε καλά τους σφιγκτήρες ρύθμισης του βάθους της κοπής και της γωνίας κλίσης του δίσκου. Εάν κατά τη διάρκεια της κοπής θα αλλάξουν οι ρυθμίσεις αυτές, ο δίσκος κοπής ενδέχεται να υποστεί σφήνωμα, το οποίο θα προκαλέσει την αναπήδηση του δισκοπρίονου. g) Κατά τη διείσδυση του δίσκου κοπής σε κοιλότητα πίσω από έναν τοίχο και σε άλλα μη ορατά σημεία, να είσαστε ιδιαίτερα προσεκτικοί. Ο δίσκος κοπής κατά τη διείσδυσή του ενδέχεται να ξεκινήσει την κοπή μη ορατών αντικειμένων, γεγονός το οποίο ενδέχεται να γίνει αιτία της αναπήδησης του δισκοπρίονου. Καλή τεχνική κατάσταση του κάτω προφυλακτήρα a) Κάθε φορά προτού προβείτε στη χρήση του δισκοπρίονου, να ελέγχετε εάν ο κάτω προφυλακτήρας έχει κλείσει σωστά. Μην χρησιμοποιείτε το δισκοπρίονο εάν ο κάτω προφυλακτήρας δεν ανοίγει ελεύθερα ή/και κλείνει με καθυστέρηση και κολλήματα. Ποτέ μην ασφαλίζετε τον κάτω προφυλακτήρα στην ανοικτή θέση. Εάν το δισκοπρίονο πέσει τυχαία, ο κάτω προφυλακτήρας ενδέχεται να στραβώσει. Ανοίξτε τον προφυλακτήρα από τον μοχλό επαναφοράς του και βεβαιωθείτε ότι μετακινείται ελεύθερα και υπό οιαδήποτε γωνία και σε οιοδήποτε βάθος κοπής χωρίς να έρχεται σε επαφή με τον δίσκο κοπής ούτε με άλλα τμήματα του δισκοπρίονου. b) Ελέγξτε πώς λειτουργεί το ελατήριο του κάτω προφυλακτήρα. Εάν ο κάτω προφυλακτήρας και το ελατήριο επαναφοράς του δεν λειτουργούν σωστά, προτού προβείτε στις εργασίες με ΜΕΤΆΦΡΆΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΔΙΣΚΟΠΡΙΟΝΟ 58G488 ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΤΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΧΕΙΡΟΣ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΔΙΑΤΗΡΗΣΤΕ ΤΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΕΙΔΙΚΕΣ ΆΠΆΙΤΗΣΕΙΣ ΆΣΦΆΛΕΙΆΣ ΕΠΙΠΡΟΣΘΕΤΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΑ ΧΩΡΙΣ ΤΟΝ ΟΔΗΓΟ ΔΙΑΧΩΡΙΣΜΟΥ Η διαδικασία της κοπής a) ΕΠΙΚΙΝΔΥΝΟ: Κρατήστε τα χέρια σας μακριά από το πεδίο κοπής και μην ακουμπάτε τον δίσκο κοπής. Κρατάτε την πρόσθετη χειρολαβή ή το σώμα του εργαλείου με το δεύτερό σας χέρι. Όταν κρατάτε το δισκοπρίονο και με τα δύο σας χέρια, μειώνεται ο κίνδυνος τραυματισμού από τον δίσκο κοπής. b) Μην κρατάτε τα χέρια σας πιο κάτω από το υπό επεξεργασία αντικείμενο. Ο προφυλακτήρας δεν δύναται να παρέχει προστασία από τον δίσκο κοπής κάτω από το υπό επεξεργασία αντικείμενο. c) Ρυθμίστε το βάθος της κοπής ανάλογα με το πάχος του υπό επεξεργασία αντικειμένου. Ο δίσκος κοπής θα πρέπει να εξέχει από το υπό επεξεργασία αντικείμενο όχι πέραν του πλήρους μήκους του

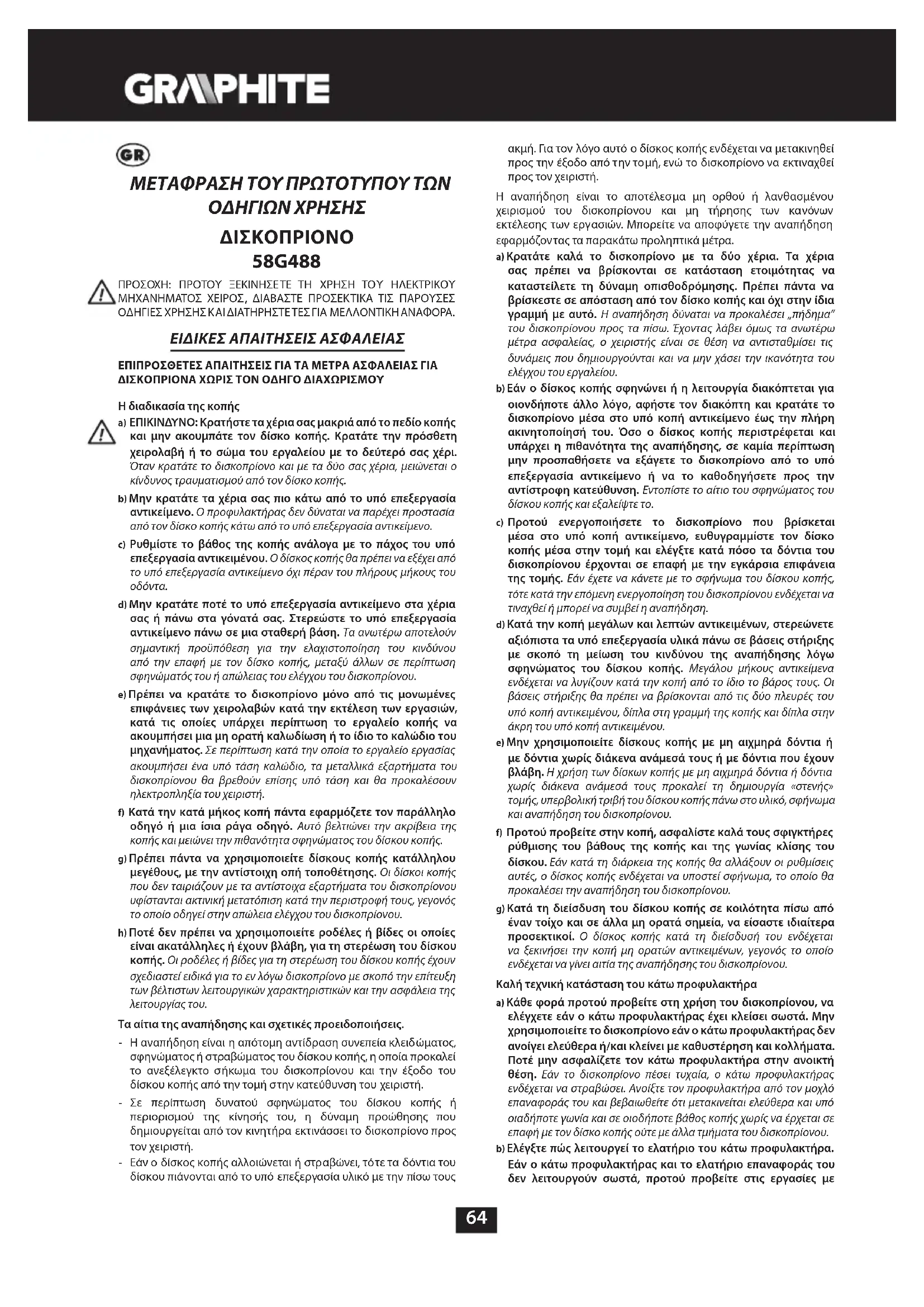

d) Μην κρατάτε ποτέ το υπό επεξεργασία αντικείμενο στα χέρια σας ή πάνω στα γόνατά σας. Στερεώστε το υπό επεξεργασία αντικείμενο πάνω σε μια σταθερή βάση. Τα ανωτέρω αποτελούν σημαντική προϋπόθεση για την ελαχιστοποίηση του κινδύνου από την επαφή με τον δίσκο κοπής, μεταξύ άλλων σε περίπτωση σφηνώματός του ή απώλειας του ελέγχου του δισκοπρίονου. e) Πρέπει να κρατάτε το δισκοπρίονο μόνο από τις μονωμένες επιφάνειες των χειρολαβών κατά την εκτέλεση των εργασιών, κατά τις οποίες υπάρχει περίπτωση το εργαλείο κοπής να ακουμπήσει μια μη ορατή καλωδίωση ή το ίδιο το καλώδιο του μηχανήματος. Σε περίπτωση κατά την οποία το εργαλείο εργασίας ακουμπήσει ένα υπό τάση καλώδιο, τα μεταλλικά εξαρτήματα του δισκοπρίονου θα βρεθούν επίσης υπό τάση και θα προκαλέσουν ηλεκτροπληξία του χειριστή. f) Κατά την κατά μήκος κοπή πάντα εφαρμόζετε τον παράλληλο οδηγό ή μια ίσια ράγα οδηγό. Αυτό βελτιώνει την ακρίβεια της κοπής και μειώνει την πιθανότητα σφηνώματος του δίσκου κοπής. g) Πρέπει πάντα να χρησιμοποιείτε δίσκους κοπής κατάλληλου μεγέθους, με την αντίστοιχη οπή τοποθέτησης. Οι δίσκοι κοπής που δεν ταιριάζουν με τα αντίστοιχα εξαρτήματα του δισκοπρίονου υφίστανται ακτινική μετατόπιση κατά την περιστροφή τους, γεγονός το οποίο οδηγεί στην απώλεια ελέγχου του δισκοπρίονου. h) Ποτέ δεν πρέπει να χρησιμοποιείτε ροδέλες ή βίδες οι οποίες είναι ακατάλληλες ή έχουν βλάβη, για τη στερέωση του δίσκου κοπής. Οι ροδέλες ή βίδες για τη στερέωση του δίσκου κοπής έχουν σχεδιαστεί ειδικά για το εν λόγω δισκοπρίονο με σκοπό την επίτευξη των βέλτιστων λειτουργικών χαρακτηριστικών και την ασφάλεια της λειτουργίας του. Τα αίτια της αναπήδησης και σχετικές προειδοποιήσεις. - Η αναπήδηση είναι η απότομη αντίδραση συνεπεία κλειδώματος, σφηνώματος ή στραβώματος του δίσκου κοπής, η οποία προκαλεί το ανεξέλεγκτο σήκωμα του δισκοπρίονου και την έξοδο του δίσκου κοπής από την τομή στην κατεύθυνση του χειριστή. - Σε περίπτωση δυνατού σφηνώματος του δίσκου κοπής ή περιορισμού της κίνησής του, η δύναμη προώθησης που δημιουργείται από τον κινητήρα εκτινάσσει το δισκοπρίονο προς τον χειριστή. - Εάν ο δίσκος κοπής αλλοιώνεται ή στραβώνει, τότε τα δόντια του δίσκου πιάνονται από το υπό επεξεργασία υλικό με την πίσω τους65 το δισκοπρίονο, φροντίστε για την τεχνική συντήρησή του. Η καθυστερημένη λειτουργία ενδέχεται να οφείλεται σε βλάβη των εξαρτημάτων ή ύπαρξη κολλωδών επικαθήσεων ή ύπαρξη θραυσμάτων μέσα στον μηχανισμό. c) Ο κάτω προφυλακτήρας δύναται να απομακρυνθεί δια χειρός κατά την εκτέλεση ορισμένων κοπών, π.χ. κοπών με „εμβάθυνση” και δύσκολων κοπών. Ανασηκώστε τον κάτω προφυλακτήρα από τη λαβή μετακίνησης και κατεβάστε τον κάτω προφυλακτήρα μόλις ο δίσκος διεισδύσει στο υπό επεξεργασία αντικείμενο. Σε περίπτωση οιασδήποτε άλλης κοπής, ο κάτω προφυλακτήρας πρέπει να λειτουργεί αυτόματα. d) Μην τοποθετείτε το δισκοπρίονο πάνω στον πάγκο ή στο δάπεδο, εάν ο δίσκος κοπής δεν είναι καλυμμένος με τον κάτω προφυλακτήρα. Όταν ο δίσκος κοπής δεν είναι προστατευμένος από τον προφυλακτήρα και κινείται λόγω αδράνειας, το δισκοπρίονο μετακινείται στην κατεύθυνση αντίθετη από την κατεύθυνση της κοπής και κόβει ό,τι βρίσκει μπροστά του. Προσέξτε πως για την πλήρη ακινητοποίηση του δίσκου κατόπιν απενεργοποίησης του μηχανήματος χρειάζεται ορισμένο χρονικό διάστημα. Επιπρόσθετες υποδείξεις ασφαλείας Προληπτικά μέτρα a) Μην χρησιμοποιείτε τους δίσκους κοπής που φέρουν αλλοιώσεις

b) Μ ην χρησιμοποιείτε του δίσκους λείανσης. c) Προτιμήστε τους δίσκους κοπής που συνιστώνται από τον κατασκευαστή και συμμορφώνονται με τις απαιτήσεις του προτύπου EN 847-1. d) Μην χρησιμοποιείτε τους δίσκους κοπής που δεν έχουν στρώμα καρβιδίου πυριτίου. e) Η σκόνη που δημιουργείται κατά την επεξεργασία ορισμένων ειδών ξυλείας ενδέχεται να φέρει κίνδυνο για την υγεία. Η απευθείας σωματική επαφή με τη σκόνη ενδέχεται να προκαλέσει αλλεργική αντίδραση ή/και πάθηση του αναπνευστικού συστήματος του χειριστή ή των γύρω μη εχόντων εργασία. Η σκόνη ξύλου βελανιδιάς και οξιάς θεωρείται καρκινογόνα, ειδικά σε συνδυασμό με τα προϊόντα επεξεργασίας ξύλου (προϊόντα για εμπότισμα του ξύλου). f) Να χρησιμοποιείτε μέσα ατομικής προστασίας όπως: - προστατευτικές ωτοασπίδες προς μείωση του κινδύνου απώλειας της ακοής, - μέσα προστασίας των οφθαλμών, - μέσα προστασίας των αναπνευστικών οδών προς μείωση της εισπνοής της βλαβερής σκόνης, - γάντια εργασίας για την εργασία με τους δίσκους κοπής και αιχμηρά ανταλλακτικά (εάν είναι εφικτό, πιάνετε τους δίσκους κοπής από την οπή τοποθέτησης). g) Κατά την κοπή ξύλου, συνδέστε το εργαλείο με ένα σύστημα αναρρόφησης σκόνης. Ασφαλής εργασία a) Επιλέγετε τον δίσκο κοπής με βάση τον τύπο του προς κοπή

b) Απαγορεύεται η χρήση του δισκοπρίονου για την κοπή άλλων υλικών παρά μόνο του ξύλου και των υλικών με βάση το ξύλο. c) Απαγορεύεται η χρήση του δισκοπρίονου χωρίς τον προφυλακτήρα ή εάν ο προφυλακτήρας είναι κλειδωμένος. d) Διατηρείτε το δάπεδο στον χώρο εργασίας με το δισκοπρίονο σε καθαρή κατάσταση και αποφεύγετε συσσώρευση υλικών και εξέχοντα αντικείμενα. e) Εξασφαλίστε επαρκή φωτισμό του χώρου εργασίας. f) Ο χειριστής θα πρέπει να γνωρίζει τους κανόνες χρήσης του δισκοπρίονου και τους κανόνες συντήρησής του. g) Χρησιμοποιήστε αιχμηρούς δίσκους κοπής. h) Λαμβάνετε υπ’ όψιν σας τη μέγιστη ταχύτητα που αναφέρεται επάνω στο ν δίσκο κοπής.

i) Βεβαιωθείτε ότι τα παρελκόμενα που χρησιμοποιείτε

συμμορφώνονται με τις υποδείξεις του κατασκευαστή. j) Αποσυνδέστε το δισκοπρίονο από το ηλεκτρικό δίκτυο προτού προβείτε στις εργασίες συντήρησης. k) Εάν κατά τη λειτουργία του εξοπλισμού το καλώδιο παροχής ρεύματος υποστεί βλάβη, αμέσως αποσυνδέστε το δισκοπρίονο από το ηλεκτρικό δίκτυο. ΜΗΝ ΑΚΟΥΜΠΑΤΕ ΤΟ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΠΡΟΤΟΥ ΑΠΟΣΥΝΔΕΣΕΤΕ ΤΗΝ ΤΡΟΦΟΔΟΣΙΑ

l) Εάν το δισκοπρίονο είναι εξοπλισμένο με τον καταδείκτη λέιζερ, απαγορεύεται αυστηρά η αντικατάστασή του με συσκευή λέιζερ άλλου τύπου, και η επισκευή του θα πρ έπει να ανατίθεται στο αρμόδιο συνεργείο. Απαγορεύεται να κατευθύνετε την ακτίνα λέιζερ στα μάτια των ανθρώπων και των ζώων. m) Μην χρησιμοποιείτε το δισκοπρίονο για λειτουργία σε σταθερή θέση. Το ηλεκτρικό μηχάνημα χειρός δεν είναι σχεδιασμένο για λειτουργία επί πάγκου κοπής. n) Το προς επεξεργασία αντικείμενο θα πρέπει να στερεωθεί επάνω σε μια σταθερή επιφάνεια με μέγγενη ή σφιγκτήρες προς αποφυγή της μετακίνησής του κατά τη λειτουργία του μηχανήματος. Αυτός ο τρόπος στερέωσης του υπό επεξεργασία αντικείμενου είναι πιο ασφαλής από το απλό κράτημα με το χέρι. o) Αναμένετε έως την πλήρη ακινητοποίηση του δίσκου κοπής προτού αφήσετε το ηλεκτρικό μηχάνημα στην άκρη. Ο δίσκος κοπής ενδέχεται να κολλήσει, γεγονός το οποίο θα προκαλέσει την απώλεια ελέγχου του ηλεκτρικού εργαλείου. ΠΡΟΣΟΧΗ! Το ηλεκτρικό μηχάνημα χειρός προορίζεται για λειτουργία σε εσωτερικούς χώρους. Παρά την ασφαλή κατασκευή, τα ληφθέντα μέτρα ασφαλείας και τη χρήση μέσων προστασίας, πάντοτε υπάρχει ένας εναπομένων κίνδυνος τραυματισμού κατά τη λειτουργία του. ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ Το δισκοπρίονο είναι εργαλείο χειρός με μονωτήρα τύπου 2. Ως μεταδότης κίνησης χρησιμοποιήθηκε ο μονοφασικός κινητήρας μετάλλαξης. Ο εξοπλισμός του παρόντος τύπου προορίζεται για κοπή ξυλείας και των υλικών που την αντικαθιστούν, ανταποκρινόμενων στις διαστάσεις του εργαλείου. Απαγορεύεται να χρησιμοποιείτε το δισκοπρίονο για κοπή καυσόξυλων. Οι προσπάθειες χρήσης του εργαλείου για σκοπούς μη συνιστώμενους στις παρούσες οδηγίες εκλαμβάνονται ως χρήση του εργαλείου πέραν του σκοπού κατασκευής του. Το δισκοπρίονο πρέπει να λειτουργεί αποκλειστικά με τους δίσκους κοπής με λεπίδες καρβιδίου που προορίζονται για λειτουργία με το παρόν δισκοπρίονο. Το δισκοπρίονο προορίζεται για εκτέλεση ελαφριών εργασιών σε εργαστήρια, καθώς και για ερασιτέχνες. Απαγορεύεται να χρησιμοποιείτε το ηλεκτρικό εργαλείο πέραν του σκοπού κατασκευής του. ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ Η χρησιμοποιούμενη στην παρακάτω λίστα αρίθμηση, αφορά εξαρτήματα του εργαλείου, τα οποία παρουσιάζονται στις σελίδες με εικόνες.

1. Στόμιο σωλήνα αποβολής σκόνης

2. Άνω προστατευτικό περίβλημα

3. Μοχλός του κάτω προστατευτικού περιβλήματος

4. Κοχλίας συγκράτησης του οδηγού παραλλήλων

5. Στήριγμα του δισκοπρίονου

8. Κοχλίας συγκράτησης του δίσκου

9. Κάτω προστατευτικό περίβλημα

10. Ασφάλιση της ατράκτου

11. Επιπρόσθετη χειρολαβή

12. Μοχλός ασφάλισης της ρύθμισης βάθους κοπής

13. Κομβίο εκκίνησης

14. Ασφάλιση του κομβίου εκκίνησης

16. Καπά κι της ψήκτρας άνθρακα

17. Κοχλί ας συγκράτησης του στηρίγματος

18. Σημείο 0° για κοπή υπό γωνία

19. Σημείο 0° για κατακόρυφη κοπή

• Η εμφάνιση του ηλεκτρικού εργαλείου που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας.66 ΕΡΜΗΝΕΙΑ ΣΥΜΒΟΛΩΝ

ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ!! ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΣΥΝΤΟΝΙΣΜΟΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Οδηγός παραλλήλων - 1 τεμ.

2. Δίσκος κοπής - 2 τεμ.

3. Εξάγωνο κλειδί - 1 τεμ.

4. Βαλιτσάκι - 1 τεμ.

ΠΡΟΕΤΟΙΜΆΣΙΆ ΓΙΆ ΕΡΓΆΣΙΆ ΡΥΘΜΙΣΗ ΒΑΘΟΥΣ ΚΟΠΗΣ Το βάθος κοπής ρυθμίζεται εντός της κλίμακας 0 – 65 mm.

• Χαλαρώστε το μοχλό ασφάλισης της ρύθμισης βάθους κοπής (12).

• Επιλέξτε το επιθυμητό βάθος κοπής (χρησιμοποιώντας την κλίμακα).

• Εμπλέξτε το μοχλό ασφάλισης της ρύθμισης βάθους κοπής (12) (εικ. A). ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΟΔΗΓΟΥ ΠΑΡΑΛΛΗΛΩΝ Κατά την κοπή του υλικού σε στενά τεμάχια, συνιστάται να χρησιμοποιείτε τον οδηγό παραλλήλων. Μπορείτε να στερεώνετε τον οδηγό από τη δεξιά ή την αριστερή πλευρά του ηλεκτρικού εργαλείου.

• Χαλαρώστε τον κοχλία συγκράτησης του οδηγού παραλλήλων (4).

• Εισάγετε τον οδηγό στις δυο οπές στο στήριγμα του δισκοπρίονου (5).

• Επιλέξτε την επιθυμητή απόσταση (χρησιμοποιώντας την

• Συγκρατήστε τον οδηγό παραλλήλων με τον κοχλία (4). Μπορείτε επίσης να χρησιμοποιείτε τον οδηγό κατά την κοπή υπό γωνία σε κλίμακα από 0° έως 45°. Απαγορεύεται να τοποθετείτε τα χέρια πίσω από το εν λειτουργία δισκοπρίονο. Αν προκύψει αναπήδημα, το δισκοπρίονο ενδέχεται να πέσει επάνω στο χέρι και να προκαλέσει σοβαρές σωματικές

ΜΕΤΑΚΙΝΗΣΗ ΤΟΥ ΚΑΤΩ ΠΡΟΣΤΑΤΕΥΤΙΚΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ Το κάτω προστατευτικό περίβλημα (9) του δίσκου κοπής (6) αποσύρεται αυτόματα κατά την επαφή με το υπό κοπή τεμάχιο. Για να αποσύρετε το προστατευτικό περίβλημα δια χειρός, οφείλετε να χρησιμοποιήσετε το μοχλό του προστατευτικού περιβλήματος (3). ΑΦΑΙΡΕΣΗ ΣΚΟΝΗΣ Το δισκοπρίονο είναι εφοδιασμένο με το στόμιο σωλήνα (1) για αποβολή της σκόνης και των ρινιδιών που δημιουργούνται κατά την

ΕΡΓΆΣΙΆ/ΣΥΝΤΟΝΙΣΜΟΣ ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί την αναγραφόμενη τάση στο πλακίδιο στοιχείων του δισκοπρίονου. Ενεργοποιώντας το δισκοπρίονο, συνιστάται να το κρατάτε με τα δυο χέρια, καθώς η ροπή περιστροφής ενδέχεται να προκαλέσει ανεξέλεγκτη στροφή του ηλεκτρικού εργαλείου. Οφείλετε να μην ξεχνάτε ότι κατόπιν απενεργοποίησης του δισκοπρίονου, τα κινητά του εξαρτήματα συνεχίζουν να περιστρέφονται για κάποιο χρονικό διάστημα. Το δισκοπρίονο είναι εφοδιασμένο με την ασφάλιση του κομβίου εκκίνησης (14) που αποτρέπει την τυχαία εκκίνηση. Ενεργοποίηση:

• Πιέστε το κομβίο της ασφάλισης (14) και κρατήστε (εικ. B).

• Πιέστε το κομβίο εκκίνησης (13). Απενεργοποίηση:

• Ελευθερώστε το κομβίο εκκίνησης (13).

• Ξεκινώντας την εργασία, οφείλετε να κρατάτε το δισκοπρίονο με τα δυο σας χέρια, από τις δυο χειρολαβές.

• Επιτρέπεται να ενεργοποιήσετε το δισκοπρίονο μόνο εάν δεν έρχεται σε επαφή με το προς κοπή υλικό.

• Η εργασία με το δισκοπρίονο δεν απαιτεί μεγάλη ασκούμενη πίεση στο εργαλείο, οφείλετε δε να μετακινείτε το δισκοπρίονο ομοιόμορφα, χωρίς σημαντική πίε ση.

• Κατόπιν ολοκλήρωσης της εργασίας, αναμένετε την ακινητοποίηση του δίσκου.

• Αν διακόψετε την κοπή, θα πρέπει για να συνεχίσετε τις εργασίες σας να περιμένετε εώς ότου ο δίσκος να αρχίσει να περιστρέφετεαι με πλήρη ταχύτητα και κατόπιν να τον τοποθετήσετε προσεκτικά πάνω στ ην εγκοπή.

• Κατά την κάθετη κοπή οι ίνες του υλικού (ξυλείας) τείνουν να ανασηκώνονται και να σκίζονται (η αργή κίνηση του τροχού περιορίζει το εν λόγω φαινόμενο).

• Βεβαιωθείτε ότι το προστατευτικό περίβλημα βρίσκεται στην κατώτατη θέση του.

• Ξεκινώντας την εργασία, βεβαιωθείτε ότι ο μοχλός ασφάλισης της ρύθμισης βάθους κοπής και ο κοχλίας συγκράτησης του στηρίγματος του δισκοπρίονου έχουν υποστεί τη σωστή σύσφιξη.

• Χρησιμοποιείτε δίσκους με σωστές οπές τοποθέτησης, η εσωτερική και η εξωτερική διάμετρος των οποίων είναι προορισμένες για την εργασία με το παρόν δισκοπρίονο.

• Το υλικό πρέπει να είναι καλά σταθεροποιημένο.

• Τοποθετείτε το φαρδύ μέρος του στηρίγματος επί του μέρους του υλικού που δεν υφίσταται κοπή. Εάν το μέγεθος του υλικού δεν είναι μεγάλο, οφείλετε να το συγκρατήσετε σε ξυλουργική μέγγενη. Εάν το στήριγμα του δισκοπρίονου δεν μετακινείται επί του υπό κατεργασία υλικού αλλά ανασηκώνεται, υπάρχει κίνδυνος αναπηδήματος. Η αξιόπιστη συγκράτηση του υπό κοπή τεμαχίου και η κατεύθυνση του εργαλείου με τα δυο χέρια, διασφαλίζουν τον πλήρη έλεγχο της λειτουργίας του ηλεκτρικού εργαλείου και περιορίζουν τον κίνδυνο τραυματισμού. Μην επιχειρείτε να κρατήσετε κομμάτια υλικού με τα χέρια σας. ΚΟΠΗ ΥΠΟ ΓΩΝΙΑ

• Χαλαρώστε τον κοχλία συγκράτησης του σ τηρίγματος (17) (εικ. C).

• Ρυθμίστε το στήριγμα του δισκοπρίονου υπό την επιθυμητή γωνία (από 0° έως 45°), χρησιμοποιώντας την κλίμακα.

• Σφίξτε τον κοχλία συγκράτησης του στηρίγματος (17). Θα πρέπει να λάβετε υπόψη σας ότι κατά κατά την λοξοτόμηση ο κίνδυνος αναπηδήματος αυξάνεται. Γι’ αυτό τον λόγο είναι σημαντικό η βάση να ακουμπά πλήρως στο υλικό. Η κοπή πρέπει να λάβει χώρα με απαλές κινήσεις. ΚΟΠΗ ΜΕ ΔΙΕΙΣΔΥΣΗ ΣΤΟ ΥΠΟ ΚΟΠΗ ΤΕΜΑΧΙΟ Πριν από τη ρύθμιση, αποσυνδέστε το δισκοπρίονο από το δίκτυο παροχής ρεύματος.

• Επιλέξτε το επιθυμητό βάθος της κοπής ανάλογα με το πάχος το υ προς κατεργασία τεμαχίου.

• Δώστε κλίση στο δισκοπρίονο με τέτοιο τρόπο, ώστε η πρόσθια ακμή του να στηρίζεται επί του προς κατεργασία τεμαχίου, και το σημείο 0° κοπής υπό την ορθή γωνία να βρίσκεται κατά μήκος της επιθυμητής γραμμής της κοπής.

• Κατόπιν τοποθέτησης του δισκοπρίονου στην επιθυμητή θέση, ανυψώστε το κάτω προστατευτικό περίβλημα (9) με το μοχλό (3) (ο δίσκος κοπής είναι ανυψωμένος επάνω από το προς κοπή

• Ενεργοποιήστε το δισκοπρίονο και αφήστε το δίσκο κοπής να αποκτήσει τη μέγιστη συχνότητα περιστροφής.

• Βαθμιαία μετακινείτε το δισκοπρίονο προς τα κάτω, εισχωρώντας στο υλικό (κατά τ ην εκτέλεση αυτής της κίνησης, η πρόσθια ακμή του στηρίγματος του δισκοπρίονου πρέπει να έρχεται σε επαφή με67 στο στήριγμα του δισκοπρίονου και στερεώστε τον επί της ατράκτου, εκτελώντας τις ενέργειες με αντίθετη από την αποσυναρμολόγηση σειρά. Προσέξτε ώστε τα δόντια του δίσκου κοπής να έχουν τη σωστή κατεύθυνση. Η κατεύθυνση της περιστροφής της ατράκτου καταδεικνύεται με το βέλος στο σώμα του δισκοπρίονου. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ Φθαρμένες ψήκτρες άνθρακα του κινητήρα (μήκους μικρότερου από 5 χιλιοστά), ψήκτρες με καμένη επιφάνεια ή γδαρσίματα πρέπει να αντικατασταθούν άμεσα. Οφείλετε να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως.

• Ξεβιδ ώστε τα καπάκια των ψηκτρών άνθρακα (16) (εικ. E).

• Αφαιρέστε τις φθαρμένες ψήκτρες.

• Αφαιρέστε τη σκόνη άνθρακα με πεπιεσμένο αέρα.

• Εισάγετε τις καινούριες ψήκτρες άνθρακα (εικ. F) (οι ψήκτρες πρέπει να μετακινούνται ελεύθερα στο υς προσαρμογείς ψηκτρών ).

• Στερεώστε τα καπάκια των ψηκτρών (16). Μετά από την αντικατάσταση των ψηκτρών άνθρακα, οφείλετε να αφήσετε το λειαντήρα να λειτουργήσει χωρίς φορτίο για προσαρμογή των λειτουργικών εξαρτημάτων των ψηκτρών στον μεταλλάκτη του κινητήρα. Αναθέτετε την αντικατάσταση των ψηκτρών άνθρακα αποκλειστικά στον αρμόδιο ειδικό. Χρησιμοποιείτε μόνο τα αυθεντικά ανταλλακτικά. Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται σε εξουσιοδοτημένο εργαστήριο τεχνικής υποστήριξης του κατασκευαστή. ΤΕΧΝΙΚΕΣ ΠΆΡΆΜΕΤΡΟΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Δισκοπρίονο Τάση τροφοδοσίας 230 V AC Συχνότητα του παρεχόμενου ρεύματος 50 Hz Ονομαστική ισχύς 1200 W Αριθμός περιστροφών χωρίς φορτίο 5500 min

Η γωνία κλίσης ρυθμίζεται εντός 0° - 45° Εξωτερική διάμετρος του δίσκου κοπής 185 mm Διάμετρος της οπής τοποθέτησης του δίσκου κοπής 20 mm Μέγιστο βάθος κοπής Ίσια 65 mm Κεκλιμένη (45°) 43 mm Τύπος προστασίας 2 Βάρος 3,8 mm Έτος κατασκευής

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΔΟ ΘΟΡΥΒΟΥ Επίπεδο ακουστικής πίεσης: Lp

= 92,1 dB(A) K = 3 dB(A) Επίπεδο ακουστικής ισχύος: Lw

= 103,1 dB(A) K = 3 dB(A) Σταθμισμένη τιμή της επιτάχυνσης της παλμικής κίνησης:

ΠΡΟΣΤΆΣΙΆ ΠΕΡΙΒΆΛΛΟΝΤΟΣ Οι ηλεκτρικές συ σκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνές για το περιβάλλον ουσίες. Εξοπλισμός, ο οποίος δεν έχει υποστεί ανακύκλωση, αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

• Διατηρούμε το δικαίωμα εισαγωγής αλλαγών. Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η « Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφ εξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προσ τατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων. την επιφάνεια του υ πό κοπή τεμαχίου).

• Εφόσον ο δίσκος ξεκινήσει την κοπή, ελευθερώστε το κάτω

• Όταν το στήριγμα του δισκοπρίονου ακουμπήσει πλήρως το υπό κοπή τεμάχιο με όλη την επιφάνειά του, συνεχίστε την κοπή κατευθύνοντας το δισκοπρίονο προς τα μπρος.

• Μην κινείται τον τροχό προς τα πίσω όταν ο δίσκος κοπής κόβει γιατί υπάρχει κίνδυνος «κλωτσήματος».

• Ο λοκληρώστε την κοπή με εκτέλεση των ενεργειών σε αντίθετη από την εκκίνηση της εργασίας σειρά, στρέφοντας το δισκοπρίονο γύρω από τη γραμμή επαφής του στηρίγματος με το υπό κατεργασία τεμάχιο.

• Κατόπιν απενεργοποίησης του δισκοπρίονου, αναμένετε μέχρις ότου ο δίσκος κοπής να ακινητοποιηθεί πλήρως και, κατόπιν, αφαιρέστε το δίσκο κοπής από το κατεργασμένο τεμάχιο.

• Εάν είναι απαραίτητο να επεξεργαστείτε τις γωνίες, χρησιμοποιήστε τη σέγα ή το πριόνι χειρός. ΚΟΠΗ - ΑΦΑΙΡΕΣΗ ΜΕΓΑΛΩΝ ΚΟΜΜΑΤΙΩΝ ΥΛΙΚΟΥ Όταν κόβετε μαγάλα τεμάχια υλικού, σταθεροποιήστε τα για να αποφύγετε κολλήματα ή αναπηδήματα του τροχού.

• Σταθεροποιήστε το υλικό κοντά στο σημείο κοπής.

• Βεβαιωθείτε ότι ο τρόπος συγκράτησης το υ δίσκου δε ν θα προκαλέσει ζημιά του πάγκου εργασίας κατά την κοπή. ΣΥΝΤΗΡΗΣΗ ΚΆΙ ΔΙΆΤΗΡΗΣΗ Ξεκινώντας οποιεσδήποτε δραστηριότητες που αφορούν συναρμολόγηση, ρύθμιση, επισκευή ή συντήρηση, οφείλετε να αφαιρέσετε τον ρευματολήπτη του καλωδίου παροχής ρεύματος από τον ρευματοδότη.

• Προσέχετε οι οπές εξαερισμού στο σώμα του δισκοπρίονου να μην είναι φραγμένες με σκόνη. Όλα τα εξαρτήματα του δισκοπρίονου τα οποία προορίζονται για ρύθμιση πρέπει να είναι καθαρά. Εάν απαιτείται, καθαρίστε τα με πινέλο. Ο πιο αποτελεσματικός καθαρισμός είναι ο καθαρισμός με πεπιεσμένο αέρα. Όταν χρησιμοποιείτε πεπιεσμένο αέρα, οφείλετε να χρησιμοποιείτε προστατευτικά γυαλιά και μάσκα. Απαγορεύεται να καθαρίζετε τις οπές εξαερισμού με αιχμηρά αντικείμενα, π.χ. κατσαβίδι κ.λπ.

• Απαγορεύεται να χρησιμοποιείτε για τον καθαρισμό βενζίνη, διαλυτική ή απορρυπαντική ουσία, επειδή ενδέχεται να προκαλέσουν φθορά στα πλαστικά εξαρτήματα του δισκοπρίονου.

• Σε περίπτωση υπερβολικού σπινθηρισμού, οφείλετε να διακόψετε την λειτουργία και να απευθυνθείτε στο ειδικευμένο συνεργείο.

• Κατά την κανονική χρήση, με την πάροδο του χρόνου επέρχετ αι η στόμωση των δοντιών του δίσκου κοπής. Σε αυτή την περίπτωση πρέπει να αυξήσετε την ασκούμενη πίεση στο εργαλείο κατά την κοπή. Σε περίπτωση ζημιάς του δίσκου κοπής, οφείλετε να τον αντικαταστήσετε αμέσως.

• Ο δίσκος κοπής πρέπει να είναι πάντοτε αιχμηρός. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ

• Με το κλειδί που συμπεριλαμβάνεται στο σετ του δισκοπρίονου ξεβιδώστε τον κοχλία συγκράτησης του δίσκου (8).

• Για να αποτρέψετε την περιστροφή της ατράκτου κατά το ξεβίδωμα του κοχλία, σταθεροποιήστε τον με το κομβίο (10) ενώ ξεβιδώνετε το παξιμάδι (εικ. D).

• Αφαιρέστε τον εξωτερικό παράκυκλο (7).

• Με το μοχλό του κάτω προστατευτικού περιβλήματος (3) μετατοπίστε το προστατευτικό περίβλημα (9) κατά τέτοιο τρόπο, ώστε να εισχωρήσει κατά το μέγιστο στο άνω περίβλημα (2) (ταυτόχρονα ελέγξτε την κατάσταση και τη λειτουργία του ελατηρίου του κάτω περιβλήματος).

• Αποσύρετε τον φθαρμένο δίσκο δια μέσου του στενού ανοίγματος στο στήριγμα του δισκοπρίονου (5).

• Στερεώστε τον καινούριο δίσκο σε τέτοια θέση, στην οποία η κατεύθυνση των δοντιών του δίσκου κοπής θα αντιστοιχεί στο βέλος του κάτω περιβλήματος.

• Εισάγετε τον καινούριο δίσκο δια μέσω του στενού ανοίγματος68

Δήλωση συμμόρφωσης ΕΚ Κατασκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa Προϊόν: Προϊόν: Κυκλικό πριόνι Μοντέλο: 58G488 Εμπορική ονομασία: GRAPHITE Σειριακός αριθμός: 00001 ÷ 99999 Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα έγγραφα: Οδηγία 2006/42/ΕΚ για τα μηχανήματα Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ Και πληροί τις απαιτήσεις των προτύπων: EN 62841-1:2015/A11:2022- EN 62841-2-5:2014, EN IEC 55014-1:2021- EN IEC 55014-2:2021- EN IEC 61000-3- 2:2019/A1:2021- EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018 Κοινοποιημένος οργανισμός: Αρ. 0123- TŰV SŰD Product Service GmbH, Ridlerstraβe 65, 80339 Műnchen, Γερμανία Πιστοποιητικό εξέτασης τύπου ΕΚ αριθ: M8A 097526 0070 Rev. 02 Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Βαρσοβία Paweł Kowalski Υπεύθυνος ποιότητας της TOPEX GROUP Βαρσοβία, 2023-07-31
