58G488 - Pjūklas Graphite - Nemokama naudojimo instrukcija

Produkto tipas	Diskinis pjūklas
Prekinis ženklas	Graphite
Modelis	58G488
Pagaminimo metai	2023
Maitinimas	230 V AC, 50 Hz
Galia	1200 W
Tuščiosios eigos sukimosi greitis	5500 min⁻¹
Disko skersmuo	185 mm
Disko anga	20 mm
Maks. pjovimo gylis (90°)	65 mm
Maks. pjovimo gylis (45°)	43 mm
Kampo diapazonas	nuo 0° iki 45°
Svoris	3,8 kg
Apsaugos klasė	II
Garso slėgio lygis (LpA)	92,1 dB(A), K=3 dB(A)
Garso galios lygis (LwA)	103,1 dB(A), K=3 dB(A)
Vibracija (ah)	2,092 m/s², K=1,5 m/s²
Įtrauktas lygiagretusis kreiptuvas	Taip, 1 vnt.
Pridedami diskai	2 vnt.
Transportavimo dėklas	Taip, įtraukta
Pagrindinės funkcijos	Tiesus pjovimas, kampinis pjovimas, nardomasis pjovimas, lygiagretusis vedimas
Priežiūra ir valymas	Vėdinimo angų valymas, disko ir anglies šepetėlių keitimas
Saugumas	Automatinis apatinis gaubtas, jungiklio užraktas, apsauga nuo atatrankos
Atsarginės dalys ir remontuojamumas	Galimi standartiniai diskai, keičiami anglies šepetėliai, įgaliotas servisas
Bendra informacija	Vidaus naudojimas, mėgėjiški ir lengvi darbai

Dažnai užduodami klausimai - 58G488 Graphite

Kaip sureguliuoti pjovimo gylį?

Atlaisvinkite gylio fiksavimo svirtį (12), nustatykite norimą gylį pagal skalę (0-65 mm), tada vėl priveržkite svirtį.

Kaip pakeisti pjovimo diską?

Išjunkite pjūklą. Naudokite raktą, kad atsuktumėte tvirtinimo varžtą (8) sukdami į kairę, blokuodami veleną fiksavimo mygtuku (10). Nuimkite flanšo poveržlę (7) ir naudotą diską. Uždėkite naują diską, laikydamiesi sukimosi krypties (rodyklė ant gaubto).

Kaip naudoti lygiagretųjį kreiptuvą?

Atlaisvinkite fiksavimo rankenėlę (4), įkiškite kreiptuvo bėgelį į pėdos angas (5), nustatykite norimą atstumą pagal skalę, tada priveržkite rankenėlę. Kreiptuvą galima montuoti dešinėje arba kairėje pusėje.

Kokia šio diskinio pjūklo galia?

Galia yra 1200 W, su 230 V įtampa ir 50 Hz dažniu.

Kaip atlikti kampinį pjovimą?

Atlaisvinkite pėdos fiksavimo rankenėlę (17), pakreipkite pėdą norimu kampu (nuo 0° iki 45°) pagal skalę, tada vėl priveržkite rankenėlę. Atlikite pjovimą sklandžiu judesiu.

Ką daryti, jei diskas įstrigo ruošinyje?

Nedelsdami atleiskite jungiklį ir laikykite pjūklą nejudantį, kol diskas visiškai sustos. Netraukite besisukančio disko. Prieš tęsdami patikrinkite įstrigimo priežastį (bukas diskas, netinkamas gylis ir kt.).

Kaip pakeisti anglies šepetėlius?

Išjunkite pjūklą. Atlaisvinkite dangtelius (16), išimkite susidėvėjusius šepetėlius, išvalykite vidų suslėgtu oru, įdėkite naujus šepetėlius (turi laisvai slysti) ir uždėkite dangtelius. Leiskite pjūklui tuščiąja eiga keletą minučių, kad įsivažiuotų.

Kokie diskų tipai rekomenduojami?

Naudokite tik 185 mm skersmens diskus su 20 mm anga, atitinkančius EN 847-1 standartą ir rekomenduojamus gamintojo. Nenaudokite abrazyvinių šlifavimo diskų ar disko be karbidinių dantų.

Kaip valyti diskinį pjūklą?

Išjunkite prietaisą. Valykite vėdinimo angas šepetėliu arba suslėgtu oru (dėvėkite akinius ir kaukę). Nenaudokite benzino ar agresyvių tirpiklių. Venkite kišti aštrius daiktus į angas.

Kur rasti atsarginių dalių?

Kreipkitės į įgaliotą Graphite techninės priežiūros centrą arba specializuotą pardavėją. Standartiniai diskai (185x20 mm) yra plačiai prieinami.

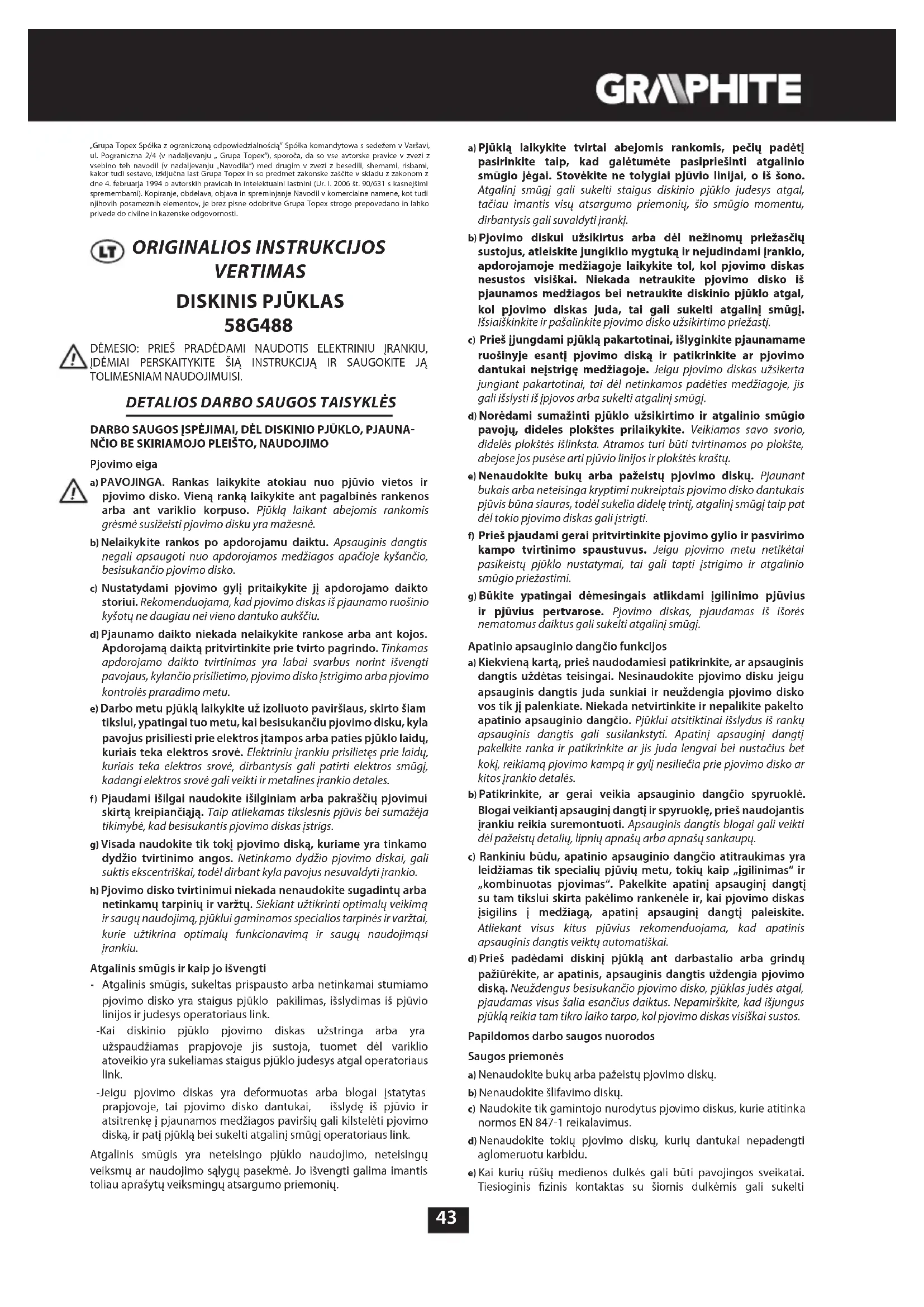

NAUDOJIMO INSTRUKCIJA 58G488 Graphite

MENJAVA REZILNE PLOŠČE

a) PAVOJINGA. Rankas laikykite atokiau nuo pjūvio vietos ir pjovimo disko. Vieną ranką laikykite ant pagalbinės rankenos arba ant variklio korpuso. Pjūklą laikant abejomis rankomis grėsmė susižeisti pjovimo disku yra mažesnė.
b) Nelaikykite rankos po apdorojamu daiktu. Apsauginis dangtis negali apsaugoti nuo apdorojamos medžiagos apačioje kyšančio, besisukančio pjovimo disko.
c) Nustatydami pjovimo gylj pritaikykite jj apdorojamo daikto storiiui. Rekomenduojama, kad pjovimo diskas iš pjaunamo ruošinio kyšotų ne daugiau nei vieno dantuko aukščiu.
d) Pjaunamo daikto niekada nelaikykite rankose arba ant kojos. Apdorojamą daiktą pritvirtinkite prie tvirto pagrindo. Tinkamas apdorojamo daikto tvirtinimas yra labai svarbus norint išvengti pavjoaus, kylančio prisilietimo, pjovimo disko įstrigimo arba pjovimo kontrolės praradimo metu.
e) Darbo metu pjūklą laikykite už izoliuoto paviršiaus, skirto šiam tikslui, ypatingai tuo metu, kai besisukančiu pjovimo disku, kyla pavojus prisiliesti prie elektros įtampos arba paties pjūklo laidų, kuriais teka elektros srovė. Elektriniu įrankiu prisilietęs prie laidų, kuriais teka elektros srovė, dirbantysis gali patirti elektros smūgį, kadangi elektros srovė gali veikti ir metalines įrankio detales.
f) Pjaudami išilgai naudokite išilginiam arba pakraščių pjovimui skirtą kreipiančiają. Taip atliekamas tikslesnis pjūvis bei sumažėja tikimybė, kad besisukantis pjovimo diskas jstrigs.
g) Visada naudokite tik tokj pjovimo diską, kuriame yra tinkamo dydžio tvirtinimo angos. Netinkamo dydžio pjovimo diskai, gali suktis ekscentriškai, todėl dirbant kyla pavojus nesuvaldyti jrankio.
h) Pjovimo disko tvirtinimui niekada nenaudokite sugadintu arba netinkamu tarpiniu ir varztu. Siekiant uztikrinti optimalu veikimu ir saugu naudojima, pjuklui gaminamos specialios tarpinés ir varztai, kurie uztikrina optimalu funkcionavima ir saugu naudojima jrankiu.

Atgalinis smūgis ir kaip jo išvengti

- Atgalinis smūgis, sukeltas prispausto arba netinkamai stumiamo pjovimo disko yra staigus pjūklo pakilimas, išslydimas iš pjūvio linijos ir judesys operatoriaus link.

-Kai diskinio pjūklo pjovimo diskas užstringa arba yra užspaudžiamas prapjovoje jis sustoja, tuomet dėl variklio atoveikio yra sukeliamas staigus pjūklo judesys atgal operatoriaus link.

-Jeigu pjovimo diskas yra deformuotas arba blogai įstatytas prapjovoje, tai pjovimo disko dantukai, išslydę iš pjūvio ir atsitrenkę i pjaunamos medžiagos paviršių gali kilstelėti pjovimo diską, ir patį pjūkla bei sukelti atgalinį smūgį operatoriaus link.

Atgalinis smūgis yra neteisingo pjūklo naudojimo, neteisingų veiksmų ar naudojimo sąlygų pasekmė. Jo išvengti galima imantis toliau aprašytų veiksmingų atsargumo priemonių.

a) Pjūklą laikykite tvirtai abejomis rankomis, pečių padėtį pasirinkite taip, kad galėtumėte pasipriešinti atgalinio smūgio jėgai. Stovėkite ne tolygiai pjūvio linijai, o iš šono. Atgalinį smūgį gali sukelti staigus diskinio pjūklo judesys atgal, tačiau imantis visų atsargumo priemonių, šio smūgio momentu, dirbantysis gali suvaldyti įrankį.
b) Pjovimo diskui užsikirtus arba dėl nežinomų priežasčių sustojus, atleiskite jungiklio mygtuką ir nejudindami įrankio, apdorojamoje medžiagoje laikykite tol, kol pjovimo diskas nesustos visiškai. Niekada netraukite pjovimo disko iš pjaunamos medžiagos bei netraukite diskinio pjūklo atgal, kol pjovimo diskas juda, tai gali sukelti atgalinį smūgį. Išsiaiškinkite ir pašalinkite pjovimo disko užsikirtimo priežastį.
c) Prieš jungdami pjūkla pakartotinai, išlyginkite pjaunamame ruošinyje esantj pjovimo diską ir patikrinkite ar pjovimo dantukai nejstrigę medžiagoje. Jeigu pjovimo diskas užsikerta jungiant pakartotinai, tai dėl netinkamos padėties medžiagoje, jis gali išslysti iš ipjovos arba sukelti atgalinį smūgį.
d) Norėdami sumažinti pjūklo užsikirtimo ir atgalinio smūgio pavoju, dideles plokštes prilaikykite. Veikiamos savo svorio, didelės plokštės išlinksta. Atramos turi būti tvirtinamos po plokšte, abejose jos pusėse arti pjūvio linijos ir plokštės kraštų.
e) Nenaudokite buku arba pažeistu pjovimo disku. Pjaunant bukais arba neteisinga kryptimi nukreiptais pjovimo disko dantukais pjūvis būna siauras, todēl sukelia didelę trinti, atgalinj smūgj taip pat dēl tokio pjovimo diskas gali jstrigti.
f) Prieš pjaudami gerai pritvirtinkite pjovimo gylio ir pasvirimo kampo tvirtinimo spaustuvus. Jeigu pjovimo metu netikėtai pasikeistų pjūklo nustatymai, tai gali tapti įstrigimo ir atgalinio smūgio priežastimi.
g) Bukite ypatingai dėmesingais atlikdami įgilinimo pjūvius ir pjūvius pertvarose. Pjovimo diskas, pjaudamas iš išorės nematomus daiktus gali sukelti atgalinį smūgį.

Apatinio apsauginio dangčio funkcijos

a) Kiekvieną kartą, prieš naudodamiesi patikrinkite, ar apsauginis dangtis użdėtas teisingai. Nesinaudokite pjovimo disku jeigu apsauginis dangtis juda sunkiai ir neuždengia pjovimo disko vos tik ji palenkiate. Niekada netvirtinkite ir nepalikite pakelto apatinio apsauginio dangčio. Pjūklui atsitiktinai išslydus iš rankų apsauginis dangtis gali susilankstyti. Apatinį apsauginį dangtį pakelkite ranka ir patikrinkite ar jis juda lengvai bei nustačius bet kokį, reikiamą pjovimo kampą ir gylį nesiliečia prie pjovimo disko ar kitos įrankio detalės.
b) Patikrinkite, ar gerai veikia apsauginio dangčio spyruoklė. Blogai veikiantį apsauginį dangtį ir spyruoklę, prieš naudojantis įrankiu reikia suremontuoti. Apsauginis dangtis blogai gali veikti dėl pažeistų detalių, lipnių apnašų arba apnašų sankaupų.
c) Rankiniu būdu, apatinio apsauginio dangčio atitraukimas yra leidžiamas tik specialių pjūvių metu, tokių kaip „igilinimas” ir „kombinuotas pjovimas“. Pakelkite apatinį apsauginį dangtį su tam tikslui skirta pakėlimo rankenėle ir, kai pjovimo diskas įsigilins i medžiagą, apatinį apsauginį dangtį paleiskite. Atliekant visus kitus pjūvius rekomenduojama, kad apatinis apsauginis dangtis veiktų automatiškai.
d) Prieš padėdami diskinį pjūklą ant darbastalio arba grindų pažiūrėkite, ar apatinis, apsauginis dangtis uždengia pjovimo diską. Neuždengus besiukančio pjovimo disko, pjūklas judės atgal, pjaudamas visus šalia esančius daiktus. Nepamirškite, kad išjungus pjūklą reikia tam tikro laiko tarpo, kol pjovimo diskas visiškai sustos.

Papildomos darbo saugos nuorodos

Saugos priemonės

a) Nenaudokite buku arba pažeistu pjovimo disku.
b) Nenaudokite šlifavimo disku.
c) Naudokite tik gamintojo nurodytus pjovimo diskus, kurie atitinka normos EN 847-1 reikalavimus.
d) Nenaudokite tokių pjovimo diskų, kurių dantukai nepadengti aglomeruotų karbidu.
e) Kai kurių rūšių medienos dulkės gali būti pavojingos sveikatai. Tiesioginis fizinis kontaktas su šiomis dulkėmis gali sukelti

alergines reakcijas ir (arba) kvėpavimo takų ligas operatoriui arba greta esantiems asmenims. Ažuolo ir buko dulkės laikomos kancerogeninėmis, ypač tuomet, kai jos padengtos medienos apdorojimo medžiagomis (medienos impregnatais).

f) Naudokite asmenines apsaugos priemones:

• klausos organų apsaugos priemones, kad sumažintumėte klausos sutrikdymo pavojų;
• akių apsaugos skydelį;
• kvėpavimo takų apsaugos priemones, kad nejkvėptumėte ir apsisaugotumėte nuo kenksmingų dulkių;
  -apsaugines pirštines, skirtas pjovimo diskų keitimui bei apsaugai nuo kitų šiurkščių ir aštrių medžiagų (jeigu tik turite galimybę, pjovimo diskus visada imkite už vidinės angos).

g) Pjaudami medieną, prijunkite dulkių nusiurbimo sistemą.

Saugus darbas

a) Pjovimo diską, visada pritaikykite pjaunamos medienos rūšiai.
b) Nenaudokite diskinio pjūklo kitų medžiagų pjovimui, tik medienai ir jos gaminiams.
c) Nenaudokite pjūklo be apsauginio dangčio arba jeigu jis yra užblokuotas.
d) Grindys aplink darbo vietą turi būti švarios, pašalinkite besimėtančias medžiagas, visus atsikišusius daiktus, elementus.
e) Pasirūpinkite tinkamu darbo vietos apšvietimu.
f) Dirbantysis turi būti atitinkamai apmokytas, kaip naudotis, aptarnauti ir dirbti su šiuo įrankiu.
g) Naudokite tik aštrius pjovimo diskus.
h) Atkreipkite dėmesį i maksimalų greitį, kuris nurodytas ant pjovimo disko.
i) Isitikinkite, kad naudojamos detalės atitinka gamintojo nurodytus parametrus.
j) Ketindami atlikti pjūklo priežiūros darbus, visų pirma išjunkite įrankį iš elektros tinklo lizdo.
k) Jeigu darbo metu pažeidžiamas elektros laidas, tai jrenginj iš elektros įtampos tinklo išjunkite nedelsdami. NELIESKITE ELEKTROS LAIDO PRIEŠ IŠJUNGDAMI [RANK] IŠ ELEKTROS [TAMPOS ŠALTINIO.
I) Jeigu diskinis pjūklas turi lazeri, tai jo negalima keisti kito tipo lazeriu, o jo remonto darbus gali atlikti tik kvalifikuotas remonto dirbtuvės personalas. Nekreipkite tiesioginio lazerio spindulio j gyvūnus arba žmones.
m) Nenaudokite šio įrankio darbui stacionariai. Šis įrankis nepritaikytas tvirtinimui prie pjovimo darbastalio.
n) Padėkite ruošinį ant stabilaus paviršiaus ir pritvirtinkite jį gnybtu arba spaustuvu, norėdami išvengti apdorojamos medžiagos slankiojimo. Toks ruošinio pritvirtinimas yra saugesnis už ruošinio laikymą rankoje.
o) Prieš padėdami įrankį, palaukite, kol pjovimo diskas visiškai sustos. Pjovimo diskas gali užstrigti ir dėl to kils pavojus prarasti įrankio valdymą.

DĖMESIO! Įrankis skirtas tik darbui patalpų viduje.

Nepaisant saugios įrankio konstrukcijos, apsauginių elementų ir papildomų apsaugos priemonių naudojimo, darbo metu išlieka pavojus susiželisti.

KONSTRUKCIJA IR PASKIRTIS

Diskinis pjūklas yra elektrinis rankinis įrankis, turintis II izoliacijos klasę. Jis varomas vienfaziu varikliu. Šio modelio elektriniai įrankiai dažniausiai yra naudojami medienos ir jos gaminių, tinkančių įrankio matmenims, pjovimui. Nenaudokite jo medžio anglies pjovimui. Bandymai panaudoti pjūklą kitiems tikslams bus priskiriami naudojimui ne pagal paskirtį. Pjūklą naudokite tik su jam pritaikytais pjovimo diskais, kurių dantukai padengti aglomeruotu karbidu. Pjūklas suprojektuotas ir pritaikytas nesudėtingiems darbams aptarnavimo dirbtuvėse bei kitiems mégėjiškiems darbams (meistravimui).

Draudžiama naudoti elektrinį įrankį ne pagal paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Dulkių išsiurbimo vamzdis
2. Viršutinis apsauginis dangtis
3. Apatinio apsauginio dangčio svirtis
4. Lygiagrečios kreipiančiosios blokavimo rankenėlė
5. Pjūklo padas
6. Pjovimo diskas
7. Tarpiné mova
8. Pjovimo disko tvirtinimo varžtas
9. Apatinis apsauginis dangtis
10. Ašies blokavimo mygtukas
11. Priekiné rankena
12. Pjovimo gylio blokavimo svirtis
13. Jungiklis
14. Jungiklio blokavimo mygtukas
15. Pagrindinè rankena
16. Anglinių šepetėlių dangtelis
17. Pado nustatymų blokavimo rankenėlé
18. Žymeklis 00 pjovimui kampu
19. Žymeklis 00 lygiagrečiam pjūviui
    ^4 Tarp paveikslo ir gaminio galimas nedidelis skirtumas.

PANAUDOTU GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÉMESIO

ATSARGIAI

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Lygiagreti kreipiančioji - 1 vnt.
2. Pjovimo diskas - 2 vnt.
3. Šešiakampis raktas - 1 vnt.
4. Lagaminas - 1 vnt.

PASIRUOŠIMAS DARBUI

PJOVIMO GYLIO NUSTATYMAS

Pjovimo gylj galima reguliuoti nuo 0 iki 65 mm. ribose.

Atlaisvinkite pjovimo gylio blokavimo svirtj (12).
- Nustatykite reikiamą pjovimo gylį (naudokitės skale).
- Užblokuokite pjovimo gylio blokavimo svirti (12) (pav. A).

LYGIAGREČIOS KREIPIANČIOSIOS MONTAVIMAS

Pjaudami medžiagą siauromis juostelémis naudokitės lygiagrečia kreipiančiaja. Kreipiančiają galite montuoti dešinėje arba kairėje elektrinio įrankio pusėje.

• Atlaisvinkite lygiagrečios kreipiančiosios blokavimo rankenėlę (4).
• Lygiagrečia kreipiančiaja jstatykite i dvi pjuklo pade esančias angas (5).
• Nustatykite reikiamą atstumą (naudokitės skale).
• Lygiagrečia kreipiančiaja pritvirtinkite jos blokavimo rankenèle (4).

Lygiagrečia kreipiančiaja galima naudoti ir pjovimui nuo 0° iki 45° kampu.

Rankos ar pirštų niekada nelaikykite už veikiančio pjūklo. Atbulinio smūgio momentu pjūklas gali užkristi ant rankos ir sunkiai sužaloti.

APATINIO APSAUGINIO DANGČIO PAKĚLIMAS

Apatinis apsauginis pjovimo disko (6) dangtis (9), liesdamasis prie pjaunamos medžiagos, pjūvio metu kyla automatiškai.

Norint pakelti jj rankiniu būdu reikia pastumti apatinio apsauginio dangčio svirtį (3).

DULKIŲ IŠSIURBIMAS

Diskiniame pjūkle įmontuotas dulkių išsiurbimo vamzdis (1), suteikiantis galimybę pašalinti pjovimo metu besikaupiančias drožles ir dulkes.

DARBAS IR NUSTATYMAI

IJUNGIMAS IR IŠJUNGIMAS

Tinklo įtampa turi atitikti įtampa, nurodyta pjūklo nominalių duomenų lentelėje. Jungiamą pjūklą reikia laikyti abejomis rankomis, kadangi variklio sukamojo momento jėgos velkiamas, nesuvaldytas įrankis gali apsiversti.

Prisiminkite, kad išjungus pjūkla, judantys jo elementai dar kurj laiką sukasi.

Pjūkle yra įmontuotas jungiklio blokavimo mygtukas (14), apsaugantis nuo atsitiktinio įsijungimo.

Jungimas:

- Paspauskite jungiklio blokavimo mygtuką (14) (pav. B).

- Paspauskite jungiklio mygtuką (13).

Išjungimas:

- Atleiskite jungiklio mygtuką (13).

PJOVIMAS

- Prieš pradėdami dirbti, pjūklą suimkite tvirtai už abiejų rankenu.

- Pjūklą galima jungti tik tada, kai jis atitrauktas nuo pjovimui paruoštos medžiagos.

- Nespauskite pjūklo pernelyg stipriai, spauskite saikinga, vienoda jėga.

- Baige pjauti palaukite kol pjovimo diskas visiškai sustos.

- Jeigu pjovimą nutraukiate neperpjovę, tai prieš tęsdami pjovimą junkite pjūklą ir palaukite, kol jis veiks didžiausiu greičiu, tik tada pjovimo diską atsargiai įstatykite įjpjovą medžiagoje.

- Medžiagos pluoštą pjaunant skersai (medieną), kartais pluošto dalelytės pakyla į viršų ir pleišėja (šios tendencijos išvengiama lėtai stumiant pjūkla).

- Isitikinkite, kad apatinis apsauginis dangtis nusileidžia iki galo.

- Prieš pradėdami pjauti patikrinkite, ar pjovimo gylio blokavimo svirtis ir pjūklo pado nustatymų blokavimo rankenėlė prisuktos patikimai.

- Pjūkle montuokite tik jam skirtus, tinkamo išorinio skersmens ir vidinės tvirtinimo angos skersmens, pjovimo diskus.

- Pjaunamą medžiagą pritvirtinkite patikimai.

- Platesnę pjūklo pado dalį laikykite ant nepjaunamos ruošinio dalies.

Jeigu ruošinio matmenys nedideli, jj reikia tvirtinti staliaus gnybtuose. Jeigu pjūklo pagrindas juda ne apdorojamu ruošiniu, o yra pakeltas, kyla atgalinio smūgio pavojus.

Tinkamai pritvirtinus pjaunamą medżlagą ir patikimai laikant pjovimo diską, darbas su elektriniu įrankiu yra pilnai valdomas bei išvengiama sužalojimo pavojaus. Trumpų medžiagos gabalėlių nelaikykite ranka.

ISTRIŽAS PJÜVIS

- Atsukite pado padèties tvirtinimo rankenèlę (17) (pav. C).

- Naudodamiesi skale pjūklo padą nustatykite reikiamu kampu (nuo 0° iki 45°).

Prisukite pado padèties tvirtinimo rankenèlę (17).

Prisiminkite, kad pjaunant įstrižai kyla didesnis atgalinio smūgio pavojus (didesnė tilkimybė, kad pjovimo diskas įstrigs), todėl būkite ypatingai dėmesingi ir pjūklą laikykite taip, kad jo padas pilnai remtųsi į apdorojamą medžiagą. Pjaudami stumkite tolygiał.

JPJOVA MEDŽIAGOJE

Prieš reguliuodami, išjunkite pjūklą iš elektros įtampos šaltinio.

- Nustatykite reikiamą, pjaunamos medžiagos storiui tinkantį, pjovimo gylį.

• Pjūkla palenkite taip, kad priekinė pado kraštinė remtusi į pjaunamą medžiaga, o lygiagretaus pjūvio žymeklis 0° būty lygiagretus numatytai pjūvio linijai.

• Nustatę pjūkla numatyto pjūvio vietoje, apatinį apsauginį dangtį (9) pakelkite tam skirta svirtimi (3) (pjovimo diskas turi būti pakeltas virš medžiagos).
• Ijunkite elektrinį įrankį ir palaukite, kol pjovimo diskas suksis didžiausiu greičiu.
• Pjūkla palaipsniui leiskite žemyn, pjovimo disku gilindami jpjovą medžiagoje (šio judesio momentu priekinė pjūklo pada kraštinė turi liestis prie pjaunamos medžiagos paviršiaus).

- Tik pradėję pjūvį, apatinį apsauginį dangtį atleskite.

• Kai padas visu savo paviršiumi priglunda prie medžiagos, pjūvis tęsiamas pjūklą stumiant i priekį.
• Niekada netraukite pjūklo iš įpjovos, kol pjovimo diskas sukasi, tai gali sukelti atgalinį smūgį.
• Ipjovą baikite atvirkštiniu jo pradėjimui eiliškumu, sustojusį pjovimo diską pakelkite priekinės jo pado kraštinės aukščiu.
• Išjungę elektrinį įrankį, prieš ištraukdami jį iš įpjovos palaukite, kol pjovimo diskas visai sustos.

- Prireikus, kampa pabaikite pjauti siaurapjūkliu arba rankiniu pjūklu.

DIDELIŲ MEDŽIAGOS GABALŲ PJOVIMAS ARBA NUPJOVIMAS

Norint išvengti pjaunamos medžiagos pleišejimo del pjūvyje įstrigusio pjovimo disko (atgalinio smūgio tikimybė), didesnes plokštes arba lentas reikia atitinkamai atremti.

• Plokšte arba lentą atremkite arčiau pjūvio vietos.
• Isitikinkite, kad pjovimo diską nustatėte taip, jog pjovimo metu nejpjausite darbastalio arba atramos.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš atlikdami bet kokius installiavimo, reguliavimo, remonto ar aptarnavimo darbus ištraukite elektros laido kištuką iš elektros įtampos lizdo.

• Pasirūpinkite, kad pjūklo korpuse esančios ventiliacijos angos visada būtų švarios, nebūtų dulkių nuosėdų. Taip pat švarūs turi būti ir visi pjūklo reguliavimo elementai. Prireikus juos valykite šepetėliu. Geriausiai išvaloma naudojant suslėgto oro įrenginį. Valydami suslėgtu oru visada užsidėkite apsauginius akinius ir kaukę. Ventiliacijos angų negalima valyti aštriais daiktais, pvz., atsuktuvais ir panašiai.
• Valydami nenaudokite benzino, skiediklių arba ploviklių, kurie gali pažeisti plastmasinius pjūklo elementus.
• Nedirbkite pernelyg kibirkščiuojant variklio rotoriuje, elektrinj įrankį atiduokite į remonto dirbtuve.
• Dirbant įprastai, praėjus tam tikram laiko tarpui, pjovimo diskas atbunka. Jeigu pjūvio metu slenkant pjūklą reikia stumti stipriau, reiškia pjovimo diskas yra bukas. Pastebėjus, kad pjovimo diskas yra pažeistas, jį būtina nedelsiant pakeisti.

- Pjovimo diskas visada turi būti aštrus.

PJOVIMO DISKO KEITIMAS

- Komplekte esančiu raktu, sukdami jì j kairę pusę, atsukite pjovimo disko tvirtinimo varžtą (8).

• Norint išvengti pjūklo ašies sukimosi atsukant pjovimo disko tvirtinimo varžtą, ašį reikia užblokuoti jos blokavimo mygtuku (10) (pav. D).
• Nuimkite išorinę tarpinę movą (7).

- Apatinį apsauginį dangtį (9), jo svirtimi (3) pastumkite tiek, kad jį pilnai uždengtų viršutinis apsauginis dangtis (2) (tuo pat metu patikrinkite apatinį apsauginį dangtį atitraukiančios spyruoklės būklę ir veikimą).

• Pjovimo diską ištraukite per pjūklo pade (5) esančią įpjovą.
• Nauja pjovimo diską użdėkite taip, kad jo dantukų kryptis atitiktų kryptį, pavaizduotą ant jo esančia rodykle ir sutaptų su rodykle esančia ant apatinio apsauginio dangčio.

- Pjovimo diską prakiškite pro pjūklo pade esančią įpjovą ir atvirkščiu jo nuėmimui eiliškumu primontuokite ant ašies.

Montuodami pjovimo diską atkreipkite dėmesį i jo dantukų kryptį. Elektrinio įrankio ašies sukimosi kryptis, ant jo korpuso, pavaizduota rodykle.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susid èvėjusius (trumpesnius nei 5 mm), sudegusius ar įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti. Visada keičiami iškart abu angliniai šepetėliai.

• Atsukite anglinių šepetėlių dangtelius (16) (pav. E).
• Išimkite susidėvėjusius anglinius šepetėlius.
• Suslėgto oro srautu pašalinkite susikaupusias anglies dulkes.
• Idékite naujus anglinius šepetėlius (pav. F) (angliniai šepetėliai i laikiklius įturi įsistatyti lengvai).
• Prisukite šepetėlių dangtelius (16).

Pakeitus anglinius šepetėlius įrankį reikia įjungti ir leisti veikti be apkrovos, kol angliniai šepetėliai pritaps prie variklio rotoriaus. Anglinius šepetėlius, naudodamas originalias atsargines detales, gali pakeisti tik kvalifikuotas asmuo.

Visų rūšių gedimai turi būti šalinami autorizuotame gamintojo servise.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Diskinis pjūklas
Dydis Vertė
Itampa elektros tinkle 230 V AC
Dažnis 50 Hz
Nominali galia 1200 W
Ašies sukimosi greitis be apkrovos 5500		min^-1
Pjūvis įstrižai 0° - 45°
Išorinis pjovimo disko skersmuo 185 mm
Pjovimo disko kiaurymės skersmuo 20 mm
Didžiausias pjaunamos medžiagos storis	Pjaunant kampu	65 mm
	Pjaunant įstrižai (45°)	43 mm
Apsaugos klasė II
Svoris 3,8 kg
Pagaminimo metai		2023

INFORMACIJA APIE TRIUKŠMA IR VIBRACIJA

Garso slègio lygis: Lp _A = 92,1 dB(A) K = 3 dB(A)

Garso galios lygis: Lw_a=103.1 dB(A) K=3 dB(A)

Vibracijos pagrečio vertė: a_h=2,092 m/s^2K=1,5 m/s^2

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikla atiduoti i atitinkamą atlieku perdirbimo įmonų. Informacijos apie atlieku perdirbimą kreipitis i pardavėją arba vietos valdzios institucijas. Susidėvėje elektrinlai ir elektroninial prietaisai turi gamtal kenksmingų medžlagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavoju aplinkai ir žmonių sveikatal.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (toliau: „Grupa Topex”), kurios buveine yra Varśuvoje, ul. Pograniczna 2/4 informuoja, kad visos śiós instrukcijos (toliau: „instrukcija“) autorinės teisės, tai yra Sioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorlių ir gretutinių teisių apsaugos, prilįtą įstatymą įty., nuo 2006 metu [sigaloje] įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais). Neturint rastisko Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, kelsti panaudojant komerciniams tikslams visą ar atskiras Instrukcijos dallis yra grležtal draudžlama bei gresia civiline ar baudžiamoji atsakomybe.

INSTRUKCIJU TULKOJUMS NO ORIGINĀLVALODAS

RIPZĀGIS

58G488

UZMANIBU! PIRMS UZSAKT LIETOT ELEKTROIERICI, UZMANIGI IZLASIT SO INSTRUKCIU UN SAGLABAT TO TURPMAKAI IZMANTOSANAI.

İPAŠIE DROŠĪBAS NOTEIKUMI

IPASIE DROŠIBAS NOTEIKUMI PAR RIPZAGA DROŠU DARBU BEZ SKALDAMAKILA

Zāgēšanas procedūra

* Ir tiesibas veikt izmainas.

Produktas: Diskinis pjūklas

Modelis: 58G488

Prekybos pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka standartų reikalavimus:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Notifikuotoji jstaiga:

Ši deklaracija taikoma tik rinkai pateiktoms mašinoms ir neapima sudedamuju dalių.

prideda galutinis naudotojas arba atlieka vėliau.

ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP kokybės pareigūnas

Varšuva, 2023-07-31

LV
