| Termék típusa | Körfűrész |
| Márka | Graphite |
| Modell | 58G488 |
| Gyártási év | 2023 |
| Tápellátás | 230 V AC, 50 Hz |
| Teljesítmény | 1200 W |
| Üresjárati fordulatszám | 5500 min⁻¹ |
| Fűrészlap átmérője | 185 mm |
| Fűrészlap furatátmérője | 20 mm |
| Maximális vágási mélység (90°) | 65 mm |
| Maximális vágási mélység (45°) | 43 mm |
| Ferde szög tartománya | 0°–45° |
| Súly | 3,8 kg |
| Védettségi osztály | II |
| Hangnyomásszint (LpA) | 92,1 dB(A), K=3 dB(A) |
| Hangteljesítményszint (LwA) | 103,1 dB(A), K=3 dB(A) |
| Rezgés (ah) | 2,092 m/s², K=1,5 m/s² |
| Párhuzamos vezető mellékelve | Igen, 1 db |
| Mellékelt fűrészlapok | 2 db |
| Szállító tok | Igen, mellékelve |
| Fő funkciók | Egyenes vágás, ferde vágás, merülő vágás, párhuzamos vezetés |
| Karbantartás és tisztítás | Szellőzőnyílások tisztítása, fűrészlap és szénkefe csere |
| Biztonság | Automata alsó védőburkolat, kapcsolóreteszelés, visszarúgás elleni védelem |
| Pótalkatrészek és javíthatóság | Szabványos fűrészlapok elérhetők, cserélhető szénkefék, hivatalos szerviz |
| Általános információk | Beltéri használat, barkácsolás és könnyű munkák |
Gyakran ismételt kérdések - 58G488 Graphite
Felhasználói kérdések a következőről 58G488 Graphite
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét 58G488 - Graphite és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 58G488 márka Graphite.

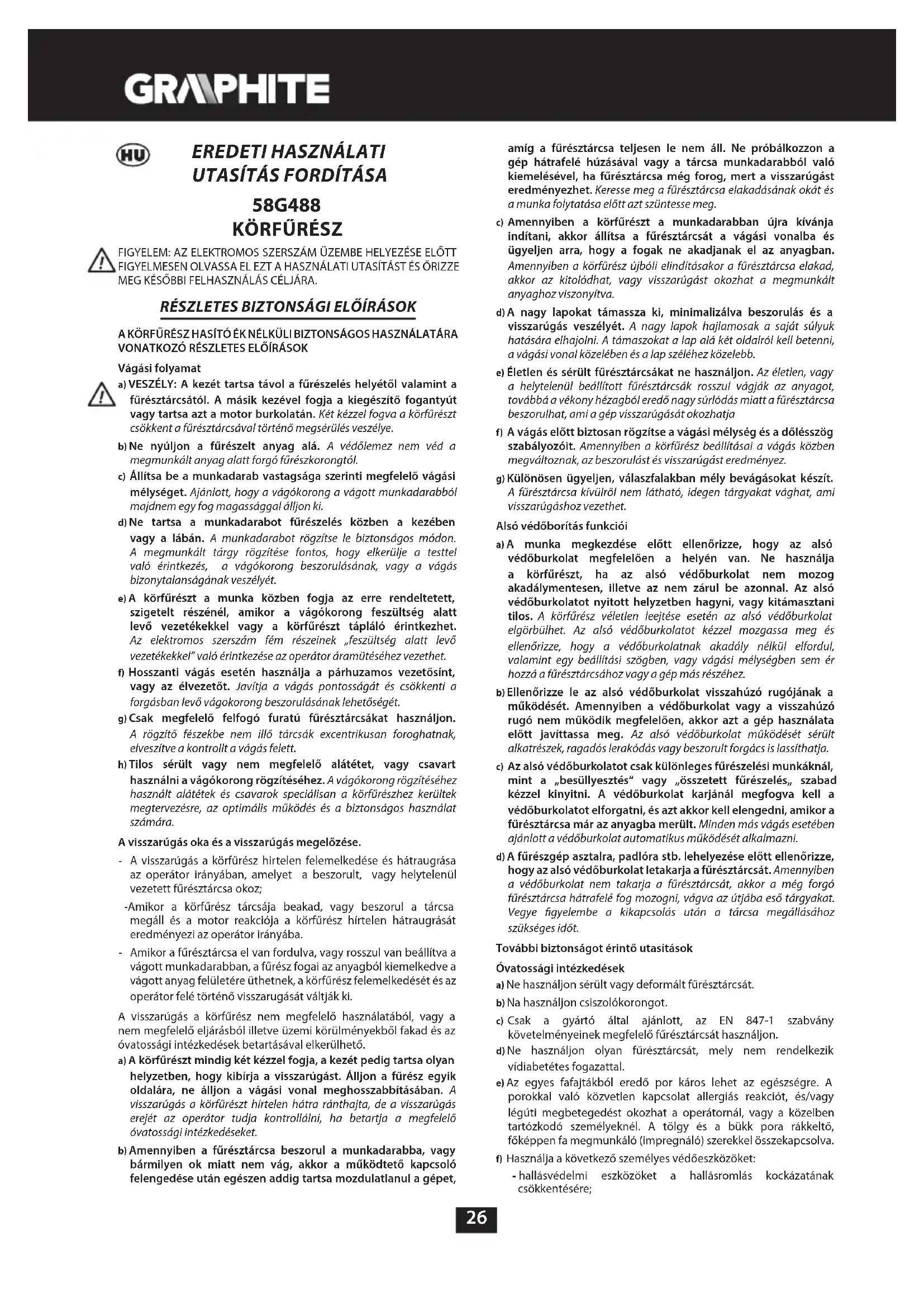

HASZNÁLATI ÚTMUTATÓ 58G488 Graphite
EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
58G488 KÖRFÜRÉSZ
FIGYELEM: AZ ELEKTROMOS SZERSZÁM ÜZEMBE HELYEZÉSE ELÖTT FIGYELMESEN OLVASSA EL EZT A HASZNÁLATI UTASÍTÁST ÉS ÓRIZZE MEG KÉSÖBBI FELHASZNÁLÁS CÉLJÁRA.
RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK
A KÖRFÜRÉSZ HASÍTÓ ÉK NÉLKÜLI BIZTONSÁGOS HASZNÁLATÁRA VONATKOZÓ RÉSZLETES ELŐÍRÁSOK
Vágási folyamat
a) VESZÉLY: A kezét tartsa távol a fürészelés helyétől valamint a fürésztárcsától. A másik kezével fogja a kiegészítő fogantyút vagy tartsa azt a motor burkolatán. Két kézzel fogva a körfürészt csökkent a fürésztárcsával történő megsérülés veszélye.
b) Ne nyúljon a fürészelt anyag alá. A védőlemez nem véd a megmunkált anyag alatt forgó fürészkorongtól.
c) Állítsa be a munkadarab vastagsága szerinti megfelelő vágási mélységet. Ajánlott, hogy a vágókorong a vágott munkadarabból majdnem egy fog magassággal álljon ki.
d) Ne tartsa a munkadarabot fürészelés közben a kezében vagy a lábán. A munkadarabot rögzítse le biztonságos módon. A megmunkált tárgy rögzítése fontos, hogy elkerülje a testtel való érintkezés, a vágókorong beszorulásának, vagy a vágás bizonytalanságának veszélyét.
e) A körfürészt a munka közben fogja az erre rendeltetett, szigetelt részénél, amikor a vágókorong feszültség alatt levő vezetékekkel vagy a körfürészt tápláló érintkezhet. Az elektromos szerszám fém részeinek „feszültség alatt levő vezetékekkel” való érintkezése az operátor áramütéséhez vezethet.
f) Hosszanti vágás esetén használja a párhuzamos vezetősínt, vagy az élvezetőt. Javítja a vágás pontosságát és csökkenti a forgásban levő vágokorong beszorulásának lehetőségét.
g) Csak megfelelő felfogó furatú fűrésztárcsákat használjon. A rögzítő fészekbe nem illő tárcsák excentrikusan foroghatnak, elveszítve a kontrollt a vágás felett.
h) Tilos sérült vagy nem megfelelő alátétet, vagy csavart használni a vágókorong rögzítéséhez. A vágókorong rögzítéséhez használt alátétek és csavarok speciálisan a körfürészhez kerültek megtervezésre, az optimális működés és a biztonságos használat számára.
A visszarúgás oka és a visszarúgás megelőzése.
- A visszarúgás a körfűrész hirtelen felemelkedése és hátraugrása az operátor irányában, amelyet a beszorult, vagy helytelenül vezetett fűrésztárcsa okoz;
-Amikor a körfürész tárcsája beakad, vagy beszorul a tárcsa megáll és a motor reakciója a körfürész hírtelen hátraugrását eredményezi az operátor irányába.
- Amikor a fűrésztárcsa el van fordulva, vagy rosszul van beállítva a vágott munkadarabban, a fűrész fogai az anyagból kiemelkedve a vágott anyag felületére üthetnek, a körfűrész felemelkedését és az operátor felé történő visszarugását váltják ki.
A visszarúgás a körfűrész nem megfelelő használatából, vagy a nem megfelelő eljárásból illetve üzemi körülményekből fakad és az óvatossági intézkedések betartásával elkerülhető.
a) A körfűrészt mindig két kézzel fogja, a kezét pedig tartsa olyan helyzetben, hogy kibírja a visszarúgást. Álljon a fűrész egyik oldalára, ne álljon a vágási vonal meghosszabbításában. A visszarúgás a körfűrészt hírtelen hátra ránthajta, de a visszarúgás erejét az operátor tudja kontrollálni, ha betartja a megfelelő óvatossági intézkedéseket.
b) Amennyiben a fürésztárcsa beszorul a munkadarabba, vagy bármilyen ok miatt nem vág, akkor a működtető kapcsoló felengedése után egészen addig tartsa mozdulatlanul a gépet,
amíg a fürésztárcsa teljesen le nem áll. Ne próbálkozzon a gép hátrafelé húzásával vagy a tárcsa munkadarabból való kiemelésével, ha fürésztárcsa még forog, mert a visszarúgást eredményezhet. Keresse meg a fürésztárcsa elakadásának okát és a munka folytatása előtt azt szüntesse meg.
c) Amennyiben a körfürészt a munkadarabban újra kívánja indítani, akkor állítsa a fürésztárcsát a vágási vonalba és ügyeljen arra, hogy a fogak ne akadjanak el az anyagban. Amennyiben a körfürész újbóli elindításakor a fürésztárcsa elakad, akkor az kitolódhat, vagy visszarúgást okozhat a megmunkált anyaghoz viszonyítva.
d) A nagy lapokat támassza ki, minimalizálva beszorulás és a visszarúgás veszélyét. A nagy lapok hajlamosak a saját súlyuk hatására elhajolni. A támaszokat a lap alá két oldalról kell betenni, a vágási vonal közelében és a lap széléhez közelebb.
e) Életlen és sérült fürésztárcsákat ne használjon. Az életlen, vagy a helytelenül beállított fürésztárcsák rosszul vágják az anyagot, továbbá a vékony hézagból eredő nagy sürlódás miatt a fürésztárcsa beszorulhat, ami a gép visszarúgását okozhatja
f) A vágás előtt biztosan rögzítse a vágási mélység és a dőlésszög szabályozóit. Amennyiben a körfűrész beállításai a vágás közben megváltoznak, az beszorulást és visszarúgást eredményez.
g) Különösen ügyeljen, válaszfalakban mély bevágásokat készít. A fűrésztárcsa kívülről nem látható, idegen tárgyakat vághat, ami visszarúgáshoz vezethet.
Alsó védőborítás funkciói
a) A munka megkezdése előtt ellenőrizze, hogy az alsó védőburkolat megfelelően a helyén van. Ne használja a körfűrészt, ha az alsó védőburkolat nem mozog akadálymentesen, illetve az nem zárul be azonnal. Az alsó védőburkolatot nyitott helyzetben hagyni, vagy kitámasztani tilos. A körfűrész véletlen leejtése esetén az alsó védőburkolat elgörbülhet. Az alsó védőburkolatot kézzel mozgassa meg és ellenőrizze, hogy a védőburkolatnak akadály nélkül elfordul, valamint egy beállítási szögben, vagy vágási mélységben sem ér hozzá a fűrésztárcsához vagy a gép más részéhez.
b) Ellenőrizze le az alsó védőburkolat visszahúzó rugójának a működését. Amennyiben a védőburkolat vagy a visszahúzó rugó nem működik megfelelően, akkor azt a gép használata előtt javítassa meg. Az alsó védőburkolat működését sérült alkatrészek, ragadós lerakódás vagy beszorult forgács is lassíthatja.
c) Az alsó védőburkolatot csak különleges fűrészelési munkáknál, mint a „besüllyesztés” vagy „összetett fűrészelés, szabad kézzel kinyitni. A védőburkolat karjánál megfogva kell a védőburkolatot elforgatni, és azt akkor kell elengedni, amikor a fűrésztárcsa már az anyagba merült. Minden más vágás esetében ajánlott a védőburkolat automatikus működését alkalmazni.
d) A fűrészgép asztalra, padlóra stb. lehelyezése előtt ellenőrizze, hogy az alsó védőburkolat letakarja a fűrésztárcsát. Amennyiben a védőburkolat nem takarja a fűrésztárcsát, akkor a még forgó fűrésztárcsa hátrafelé fog mozogni, vágva az útjába eső tárgyakat. Vegye figyelembe a kikapcsolás után a tárcsa megállásához szükséges időt.
További biztonságot érintő utasítások
Óvatossági intézkedések
a) Ne használjon sérült vagy deformált fürésztárcsát.
b) Na használjon csiszolókorongot.
c) Csak a gyártó által ajánlott, az EN 847-1 szabvány követelményeinek megfelelő fűrésztárcsát használjon.
d) Ne használjon olyan fürésztárcsát, mely nem rendelkezik vidiabetétes fogazattal.
e) Az egyes fafajtákból eredő por káros lehet az egészségre. A porokkal való közvetlen kapcsolat allergiás reakciót, és/vagy légúti megbetegedést okozhat a operátornál, vagy a közelben tartózkodó személyeknél. A tölgy és a bükk pora rákkeltő, főképpen fa megmunkáló (impregnáló) szerekkel összekapcsolva.
f) Használja a következő személyes védőeszközöket:
- hallásvédelmi eszközöket a hallásromlás kockázatának csökkentésére;
- szemvédő eszközt;
- légzésvédelmi eszközöket, hogy csökkentse a káros porok belégzésével járó kockázatokat;
- védőkesztyűt a fürésztárcsák és más éles, durva felületű tárgyak megfogásához (a fürésztárcsákat lehetőség szerint a furatuknál fogva tartsa);
g) Fa vágásakor csatlakoztassa a porelszívó rendszert.
Biztonságos munkavégzés:
a) A fűrésztárcsát a vágandó anyagnak megfelelően kell megválasztani.
b) Tilos a körfűrészt a fa és fafajta anyagoktól eltérő anyagok vágására használni.
c) A fürész üzemeltetése tilos védőborítás nélkül, és akkor is, ha az megszorult.
d) A gép körül a padló legyen jó állapotban, laza anyagok és kiálló részek nélkül.
e) Biztosítsa a munkahelyen a megfelelő világítást.
f) A gép kezelőjét megfelelő oktatásban kell részesíteni a berendezés kezeléséről, használatáról, a munkavégzés módjáról.
g) Csak éles fűrésztárcsát használjon.
h) Vegye figyelembe a tárcsán feltüntetett maximális sebességet.
i) Ellenőrizze, hogy az alkalmazott alkatrészek a gyártói előírásoknak megfelelnek..
j) Csatlakoztassa le a körfürészt a karbantartási munkák végzésekor.
k) Amennyiben a munka közben a tápvezeték megsérül, haladéktalanul kapcsolja le a tápot. A TÁPFORRÁS LEKAPCSOLÁSA ELÖTT NE ÉRJEN A VEZETÉKHEZ.
I) Amennyiben a körfűrész lézerrel rendelkezik, tilos a lézert más modellre lecserélni, valamint a javításokat a szervizzel kell elvégeztetni. Ne irányítsa a lézert emberre, vagy állatra.
m) Ne használja az eszközt rögzített üzemmódban. Nem alkalmazható vágóasztallal.
n) Rögzítse a munkadarabot stabil felületen és erősítse ahhoz befogóval, vagy satuval az elmozdulás megelőzése érdekében. A munkadarab ez a fajta rögzítése biztonságosabb, mint a kézben tartani.
o) Mielőtt a szerszámot félre tenné, várja meg, míg a kés teljesen megáll. A vágó penge elakadhat és a szerszám feletti uralom elveszítéséhez vezethet.
FIGYELEM! A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági megoldások és a kiegészítő védőfelszerelések alkalmazása mellett is mindig fennmarad a munkavégzés közben bekövetkező balesetek minimális veszélye.
FELÉPÍTÉS, RENDELTETÉS
A körfűrész a II. szigetelési osztályba sorolt elektromos kézi szerszám.
A gépet egyfázisú, kommutátoros elektromotor hajtja meg. A körfűrész a méreteihez igazodó fa és ahhoz hasonló anyagok vágására szolgál. Ne használja tűzifa aprítására. A fűrész megadottaktól eltérő célra történő alkalmazása rendeltetésellenes használatnak minősül. A fűrészt kizárólag a hozzá alkalmas, vidiabetétes fogazatú fűrésztárcsával szabad használni. A körfűrész könnyű kisipari, valamint otthoni amatór (barkács) célú felhasználás céljára tervezték.
Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alkalmazott számozás a külön oldalakon található, a szerszámok részelemeit bemutató ábrák jelöléseit követi.
- A porgyüjtő csatlakozócsonkja
- Felső védőborítás
- Az alsó védőborítás emelőkarja
- A párhuzamvezető rögzítő csavarja
- Talplemez
- Fürésztárcsa
- Feszítöperem
-
Tárcsarögzítő csavar
-
Alsó védőborítás
- Orsózár
- Elülsö markolat
- Vágásmélység rögzítő kar
- Indítókapcsoló
- Az indító kapcsoló biztonsági retesze
- Markolat
- Szénkefe fedél
- A talplemez-döntés rögzítő csavarja
- A ferdevágás 0 ° jelzése
- Az egyenes vágás 0 ° jelzése
^3 Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMMOK MAGYARÁZATA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS/BEÁLLÍTÁS
TÁJÉKOZTATÓ
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
- Párhuzamvezető - 1 db
- Vágótárcsa - 2 db
- Hatszögkulcs - 1 db
- Hordtáska - 1 db
FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
A VÁGÁS MÉLYSÉGÉNEK BEÁLLÍTÁSA
A vágás mélységét 0 - 65 mm között lehet beállítani.
- Nyissa a (12) vágásmélység rögzítő kart.
- Állítsa be a kívánt vágásmélységet (a skálát használva).
- Zárja a (12) vágásmélység rögzítő kart (A. rajz).
A PÁRHUZAMVEZETŐ FELSZERELÉSE
Az anyag hosszant, vékony darabokra vágásához alkalmazza a párhuzamvezetőt. A párhuzamvezető a szerszám jobb és bal oldaláról is felszerelhető.
- Lazítsa meg a párhuzamvezető (4) rögzítő forgatógombját.
- Csúsztassa be az (5) párhuzamvezető két tartóját a nyílásokba.
- Állítsa be a megfelelő távolságot (a skála alapján).
- Rögzítse a (4) párhuzamvezetőt a forgatógombbal.
A párhuzamvezető használható 0° – 45° közötti ferdevágásnál is.
Soha ne tartsa a kezét, az ujjait a körfűrész mögött. Visszarúgás esetén a hátravetődő körfűrész a kézre találva komoly sérülést okozhat.
AZ ALSÓ VÉDŐBORÍTÁS ELHÚZÁSA
A (6) fűrésztárcsa (9) alsó védőborítása automatikusan félrehúzódik a vágott anyag haladásával.
Kézzel a (3) kar segítségével húzható el.
A PORELVEZETÉS
A körfürészen a vágás közben keletkező forgácsok és a fürészpor elvezetése az (1) porgyűjtő csonkon keresztül történik.
MUNKAVÉGZÉS / BEÁLLÍTÁSOK
A BE- ÉS KIKAPCSOLÁS
A hálózati feszültség egyezzen meg a körfűrész gyári adattábláján feltüntetett feszültséggel. A körfűrészt tartsa két kézzel annak beindításánál, mivel a motor forgatónyomatéka ilyenkor igyekszik azt megperdíteni.
Ne feledkezzen meg arról, hogy a fűrész kikapcsolása után annak mozgó elemei csak egy kis idő után állnak meg.
A körfűrész indítókapcsolóját a véletlen elindítást kizáró (14) biztonsági retesz védi.
Bekapcsolás:
- Nyomja be az indítókapcsoló (14) reteszét (B. rajz).
- Nyomja be a (13) indítókapcsolót.
Kikapcsolás:
- Engedje fel a (13) indítókapcsolót.
A VÁGÁS
- A körfűrészt indításakor markolja meg határozottan, mindkét kezével, kihasználva mind a két markolatot.
- A fűrészgépet csak akkor szabad beindítani, ha a fűrésztárcsa nem érintkezik a vágandó anyaggal.
- Ne gyakoroljon a fürészre eröteljes nyomást, vezesse finoman, de folyamatosan.
- A vágás végeztével várja meg, míg a fűrésztárcsa teljesen meg nem áll.
- Ha a vágás befejezése előtt szünetet tart, a vágás folytatásához a fűrész beindítása után várja meg, míg az üresjáratban eléri teljes forgási sebességét, és csak ezután vezesse be óvatosan a fűrésztárcsát a vágatba.
- Ha a vágást az anyag (fa) szálirányára merőlegesen végzi, a szálak igyekeznek kiemelkedni, kiszakadni az anyagból (a fűrész lassú előtolásával ez a jelenség minimalizálható).
- Győződjön meg arról, hogy az alsó védőborítás egészen a szélső helyzetéig elmozdul.
- Mielőtt nekifog a vágásnak, minden esetben ellenőrizze, hogy a vágásmélység rögzítő kar és a talpdölés állító forgatógomb megfelelően rögzítve van-e.
- A fűrészgéphez kizárólag a megadott külső átmérőjű és megfelelő méretű rögzítőfurattal rendelkező fűrésztárcsát használjon.
• Gondoskodjon a vágandó anyag megfelelő rögzítéséről. - A fürészgép talpának a szélesebb oldalát kell a megmaradó (nem a levágandó) anyagrészre fektetni.
Ha a vágandó anyag kis méretű, rögzítéséhez használjon asztalos szorítót. Visszarúgást okozhat, ha a körfűrész talpa nem fekszik fel a vágandó munkadarabra, hanem a fölé emelkedve halad.
A vágandó anyag megfelelő rögzítése lehetővé teszi a berendezés működése fölötti teljes uralmat, és könnyebben elkerülhetővé teszi az esetleges sérülések bekövetkeztének a veszélyét. Tilos a rövid anyagdarabokat a vágáshoz kézzel lefogni!
FERDEVÁGÁS
- Lazítsa meg a talplemez-döntés rögzítését a (17) forgatógombbal (C. rajz).
- Állítsa be a talp kívánt dőlésszögét 0° és 45° között, a skála alapján.
- Rögzítse a beállított szöget a (7) talplemez-döntés rögzítő forgatógombbal.
Vegye figyelembe, hogy ferdevágás esetén nagyobb a veszélye annak, hogy bekövetkezik a körfűrész visszarúgása (könnyebben beszorul a fűrésztárcsa), ezért fordítson fokozott figyelmet arra, hogy a talplemez állandóan teljes felületével felfeküdjön a vágott anyagra. A vágást egyenletesen, folyamatosan vezesse.
VÁGÁS AZ ANYAGBA VALÓ BEVÁGÁSSAL
Mielött hozzáfog a beállításoknak, áramtalanítsa a körfűrészt.
- Állítsa be a vágás kívánt mélységét, az anyag vastagságának megfelelően.
- Döntse előre a fűrészt úgy, hogy a talp elülső pereme a vágandó anyagra feküdjön, az egyenes vágás 0° jelzése pedig a vágás vonalára essen.
- Miután így beállította a fűrész helyzetét, húzza fel a (9) alsó védőborítást a (3) karral (a fűrésztárcsa továbbra is maradjon az anyag fölött).
- Indítsa el a fűrészt, és várja meg, míg a fűrésztárcsa eléri a teljes fordulatszámot.
-
Lassan engedje le a fűrészgépet, a talp elülső peremét állandóan az anyagon tartva, hogy a fűrésztárcsa belevághasson az anyagba.
-
Amikor a fürésztárcsa megkezdi a vágást, engedje le az alsó védőborítást.
- Amikor a talplemez teljesen felfekszik a vágott anyagra, folytassa a vágást a fürész előretolásával.
- Ne tolja a körfűrészt forgó fűrésztárcsával hátrafelé, mivel ez a mozdulat előidézheti a fűrész visszarúgását.
- A vágás befejezését a kezdéshez hasonlóan végezze, a talplemez anyagra fekvő elülső pereme, mint tengely körüli elfordítással emelje ki az anyagból a fűrészt.
- A fürész kikapcsolása után engedje a fürésztárcsát teljesen megállni, csak azután emelje ki a vágatból.
- Ha szükséges, a sarkok megmunkálását végezze szúrófürésszel vagy kézi fűrésszel.
NAGY ANYAGDARABOK VÁGÁSA, LEVÁGÁSA
Nagyobb lapok vágása esetén gondoskodjon annak megfelelő alátámasztásáról, nehogy a vágatba szoruló fűrésztárcsa a gép visszarúgását okozza.
- A lapot vagy a deszkát a vágás közelében támassza alá.
Győződjön meg arról, hogy a fűrész adott beállításánál nem lép-e fel a műhelyasztal vagy a támaszték károsításának lehetősége a vágás közben.
KEZELÉS, KARBANTARTÁS
Bármilyen szerelési, beállítási, javítási, karbantartási művelet megkezdése előtt áramtalanítsa a szerszámot a hálózati csatlakozó kihúzásával.
- Gondoskodjon arról, hogy a körfűrész szellőzőnyílásai minden esetben tiszták, átjáratók legyenek. Legyenek tiszták a körfűrész szabályzó elemei is. Szükség esetén tisztításukhoz használjon ecsetet. A leghatékonyabb tisztítás sűrített levegővel végezhető. Ha sűrített levegőt használ a tisztításhoz, viseljen védőszeműveget és védőálarcot. Ne tisztítsa a szellőzőnyílásokat éles tárgyak (csavarhúzók, stb.) becsúsztatásával.
- Tilos a tisztításhoz benzin, oldószerek vagy mosószerek használata, ezek károsíthatják a körfűrész műanyag alkatrészeit.
- Amennyiben túlzott szikraképzés észlel a motor kommutátorában, adja be átvizsgálásra a szerszámot a szakszervizbe.
- A rendes használat folyamán egy idő után a fürésztárcsa élei eltompulnak. A fürésztárcsa életlenségének egyik jele az, hogy a körfűrészt nagyobb erővel kell vágásnál előre tolni. Ha a fürésztárcsa megsérül, azt azonnal ki kell cserélni.
- A fürésztárcsa legyen mindig éles.
A FÜRÉSZTÁRCSA CSERÉJE
- A mellékelt kulccsal csavarja ki (balra forgatva) a fűrésztárcsa (8) rögzítőcsavarját.
-
A fűrésztárcsa rögzítőcsavarjának kicsavarása közben a motor orsójának elfordulását akadályozza meg a (10) orsóreteszelő gombbal (D. rajz).
• Vegye le a (7) külső feszítőgyűrűt. -
A (3) emelőkar segítségével mozdítsa el az (9) alsó védőborítást úgy, hogy az becsússzon, amennyire csak lehet, a (2) felső védőborításba. Ilyenkor egyúttal ellenőrizei az alsó védőborítás húzórugójának állapotát és működését is.
- Csúsztassa ki a fűrésztárcsát az (5) talplemez résén keresztül.
- Az új fűrésztárcsát állítsa be úgy, hogy annak fogazata, illetve a tárcsán található nyil iránya megegyezzen az alsó védőburkolaton található nyil irányával.
- Csúsztassa be a fűrésztárcsát a körfűrész talplemezének résén keresztül, rögzítse az orsón, fordított sorrendben megismételve a leszerelési folyamat lépéseit.
Figyeljen oda arra, hogy a fürésztárcsa fogai a megfelelő irányba nézzenek. Az orsó forgásirányát a körfürész házán nyíl mutatja.
A SZÉNKEFÉK CSERÉJE
A motor elhasználódott (5 mm-nél rövidebb), elégett vagy elrepedt szénkeféit azonnal ki kell cserélni. A két szénkefét minden esetben együtt kell kicserélni.
• Csavarja ki a szénkefék (16) fedeleit (E. ábra).
• Vegye ki az elhasználódott szénkeféket.
- Fúvassa ki az esetleg felgyülemlett grafitport sürített levegő segítségével.
- Helyezze be az új szénkeféket (F. ábra) (a szénkeféknek lazán be kell csúszniuk a szénkefetartókba).
• Szerelje vissza a szénkefék (16) fedeleit.
A szénkefék cseréje után indítsa be a körfűrészt terhelés nélkül, és járassa egy darabig, hogy a szénkefék hozzákophassanak a forgórész kommutátorához. A szénkefék cseréjét kizárólag képzett szakemberrel végeztesse, és kizárólag eredeti alkatrészek felhasználásával.
Bármiféle felmerülő meghibásodás javítását bízza a gyári márkaszervizre.
MÜSZAKI JELLEMZÖK
MÜSZAKI ADATOK
| Körfürész | ||
| Jellemző Érték | ||
| Hálózati feszültség 230 V AC | ||
| Hálózati frekvencia 50 Hz | ||
| Névleges teljesítmény 1200 W | ||
| Az orsó üresjáratí fordulatszáma 5500 min | -1 | |
| Ferdevágási tartomány 0° - 45° | ||
| A fürésztárcsa külső átmérője 185 mm | ||
| A fürésztárcsa furatátmérője 20 mm | ||
| A vágott anyag maximális vastagsága | egyenes vágás | 65 mm |
| ferde vágás (45°) | 43 mm | |
| Érintésvédelmi besorolási osztály II | ||
| Tömeg 3,8 kg | ||
| Gyártási év | 2023 | |
ZAJ- ÉS REZGÉSVÉDELMI ADATOK
Hangnyomás-szint: Lp. = 92,1 dB(A) K = 3 dB(A)
Hangteljesítmény-szint: Lw_A = 103.1 dB(A) K = 3 dB(A)
Egyenértékű súlyozott rezgésgyorsulás:: a_n=2,092 m/s^2K=1,5 m/s^2
KÖRNYEZETVÉDELEM
Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyűjtärese szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjetői, vagy a helyi hatóságoktól. Az elhasználodott elektromos és elektronikai berendezések a természeti kömyezetre ható anyogakot tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a kömyezet és az emberi egészség számára.
* A változtatás joga fenntartva!
A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás (továbbiakban : „Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex kizárilagos tulajdonat képezi és mint ilyenek jogi védelem alatt állnak, 02994. februér 4-1, a szerzői és ahhoz hasonió jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlény) 2006. évf. 90. szám 611. tétel, a későbili változásokkal). A Használati Utasítás egészének vagy bármely részletének haszonszerzés céljából történő másolása, feldolgozása, közzértétele, megváltotatása a Grupa Topex irásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorúan tilos.
TRADUCERE A
INSTRUCTIUNILOR ORIGINALE
FERASTRAU CIRCULAR
58G488
NOTĂ: ÎNAINTE DE FOLOSIREA SCULEI ELECTRICE CITIȚI CU ATENȚIE ACESTE INSTRUCTIUNI ȘI PĂSTRATI-LE PENTRU UTILIZAREA LOR ULTERIOARĂ.
REGULI DE SIGURANTĂ DETALIATE
MĂSURI DETALIATE PRIVIND SIGURANȚA UTILIZĂRII FERĂSTRAIELOR CIRCULARE LA TĂIEREA FĂRĂ PANĂ DE DESPICAT
Procedura de tăiere
EK-megfelelöségi nyilatkozat
Termék: Fürész: körfürész
Modell: 58G488
Kereskedelmi név: GRAPHITE
Sorozatszám: 00001 ÷ 99999
Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett adjuk ki.
A fent leirt termék megfelel a következő dokumentumoknak:
Gépekről szóló 2006/42/EK irányelv
Elektromágneses összeférhetőségi irányelv 2014/30/EU
A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv És megfelel a szabványok követelményeinek:
EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;
EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-
2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;
EN IEC 63000:2018
Bejelentett szervezet
No. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Németország
EK-típusvizsgálati tanúsítvány száma:
Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre.
a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett.
A müszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe:
Aláírva a következők nevében:
Grupa Topex Sp. z o.o. Sp.k.
TOPEX GROUP minőségügyi tisztviselő
Varsó, 2023-07-31
RO
Declaratia de conformitate CE
- EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
- 58G488 KÖRFÜRÉSZ
- RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK
- Alsó védőborítás funkciói
- További biztonságot érintő utasítások
- Óvatossági intézkedések
- Biztonságos munkavégzés:
- FIGYELEM! A berendezés beltéri alkalmazásra szolgál.
- FELÉPÍTÉS, RENDELTETÉS
- AZ ÁBRÁK ÁTTEKINTÉSE
- AZ ALKALMAZOTT PIKTOGRAMMOK MAGYARÁZATA
- TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
- FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
- A VÁGÁS MÉLYSÉGÉNEK BEÁLLÍTÁSA
- A PÁRHUZAMVEZETŐ FELSZERELÉSE
- AZ ALSÓ VÉDŐBORÍTÁS ELHÚZÁSA
- A PORELVEZETÉS
- MUNKAVÉGZÉS / BEÁLLÍTÁSOK
- A BE- ÉS KIKAPCSOLÁS
- Bekapcsolás:
- Kikapcsolás:
- A VÁGÁS
- FERDEVÁGÁS
- VÁGÁS AZ ANYAGBA VALÓ BEVÁGÁSSAL
- NAGY ANYAGDARABOK VÁGÁSA, LEVÁGÁSA
- KEZELÉS, KARBANTARTÁS
- A FÜRÉSZTÁRCSA CSERÉJE
- A SZÉNKEFÉK CSERÉJE
- MÜSZAKI JELLEMZÖK
- ZAJ- ÉS REZGÉSVÉDELMI ADATOK
- KÖRNYEZETVÉDELEM
- TRADUCERE A
- INSTRUCTIUNILOR ORIGINALE
- FERASTRAU CIRCULAR
- 58G488
- REGULI DE SIGURANTĂ DETALIATE
- RO
- Declaratia de conformitate CE
Márka : Graphite
Modell : 58G488
Kategória : Fűrész
