Tip produs	Ferăstrău circular
Marcă	Graphite
Model	58G488
An fabricație	2023
Alimentare	230 V CA, 50 Hz
Putere	1200 W
Viteza de rotație în gol	5500 min⁻¹
Diametru lamă	185 mm
Alezaj lamă	20 mm
Adâncimea maximă de tăiere (90°)	65 mm
Adâncimea maximă de tăiere (45°)	43 mm
Interval unghi teșire	0° până la 45°
Greutate	3,8 kg
Clasă de protecție	II
Nivel de presiune acustică (LpA)	92,1 dB(A), K=3 dB(A)
Nivel de putere acustică (LwA)	103,1 dB(A), K=3 dB(A)
Vibrație (ah)	2,092 m/s², K=1,5 m/s²
Ghid paralel inclus	Da, 1 bucată
Lame furnizate	2 bucăți
Casetă de transport	Da, inclusă
Funcții principale	Tăiere dreaptă, tăiere în teșit, tăiere în plonjare, ghidare paralelă
Întreținere și curățare	Curățarea orificiilor de ventilație, înlocuirea lamei și a periilor de cărbune
Siguranță	Carcasă inferioară automată, blocare întrerupător, protecție anti-recul
Piese de schimb și reparabilitate	Lame standard disponibile, perii de cărbune înlocuibile, service autorizat
Informații generale	Utilizare interioară, bricolaj și lucrări ușoare

Întrebări frecvente - 58G488 Graphite

Cum se reglează adâncimea de tăiere?

Slăbiți pârghia de blocare a adâncimii (12), ajustați adâncimea dorită cu ajutorul scării (0-65 mm), apoi strângeți pârghia.

Cum se schimbă lama ferăstrăului?

Deconectați ferăstrăul. Folosiți cheia pentru a deșuruba șurubul de fixare (8) rotind la stânga în timp ce blocați axul cu butonul de blocare (10). Scoateți șaiba flanșă (7) și lama uzată. Montați lama nouă respectând sensul de rotație (săgeata pe carcasă).

Cum se utilizează ghidul paralel?

Slăbiți maneta de blocare (4), introduceți șina ghidului în orificiile piciorului (5), reglați distanța dorită cu ajutorul scării, apoi strângeți maneta. Ghidul poate fi montat în dreapta sau în stânga.

Care este puterea acestui ferăstrău circular?

Puterea este de 1200 W, cu o tensiune de 230 V și o frecvență de 50 Hz.

Cum se efectuează o tăiere în teșit?

Slăbiți maneta de blocare a piciorului (17), înclinați piciorul la unghiul dorit (0° până la 45°) cu ajutorul scării, apoi strângeți maneta. Efectuați tăierea cu o mișcare lină.

Ce să faceți dacă lama se blochează în piesă?

Eliberați imediat întrerupătorul și mențineți ferăstrăul nemișcat până la oprirea completă a lamei. Nu scoateți lama în mișcare. Verificați cauza blocării (lamă tocită, adâncime greșită etc.) înainte de a relua.

Cum se înlocuiesc periile de cărbune?

Deconectați ferăstrăul. Slăbiți capacele (16), scoateți periile uzate, curățați interiorul cu aer comprimat, introduceți periile noi (trebuie să alunece liber) și remontați capacele. Lăsați ferăstrăul să funcționeze în gol câteva minute pentru rodare.

Ce tipuri de lame sunt recomandate?

Utilizați numai lame cu diametrul de 185 mm și alezaj de 20 mm, conforme cu standardul EN 847-1 și recomandate de producător. Nu utilizați discuri abrazive sau lame fără dinți din carbură.

Cum se curăță ferăstrăul circular?

Deconectați aparatul. Curățați orificiile de ventilație cu o pensulă sau aer comprimat (purtați ochelari și mască). Nu utilizați benzină sau solvenți agresivi. Evitați introducerea de obiecte ascuțite în deschideri.

Unde găsesc piese de schimb?

Adresați-vă unui service after-sales autorizat Graphite sau unui dealer specializat. Lamele standard (185x20 mm) sunt disponibile pe scară largă.

MANUAL DE UTILIZARE 58G488 Graphite

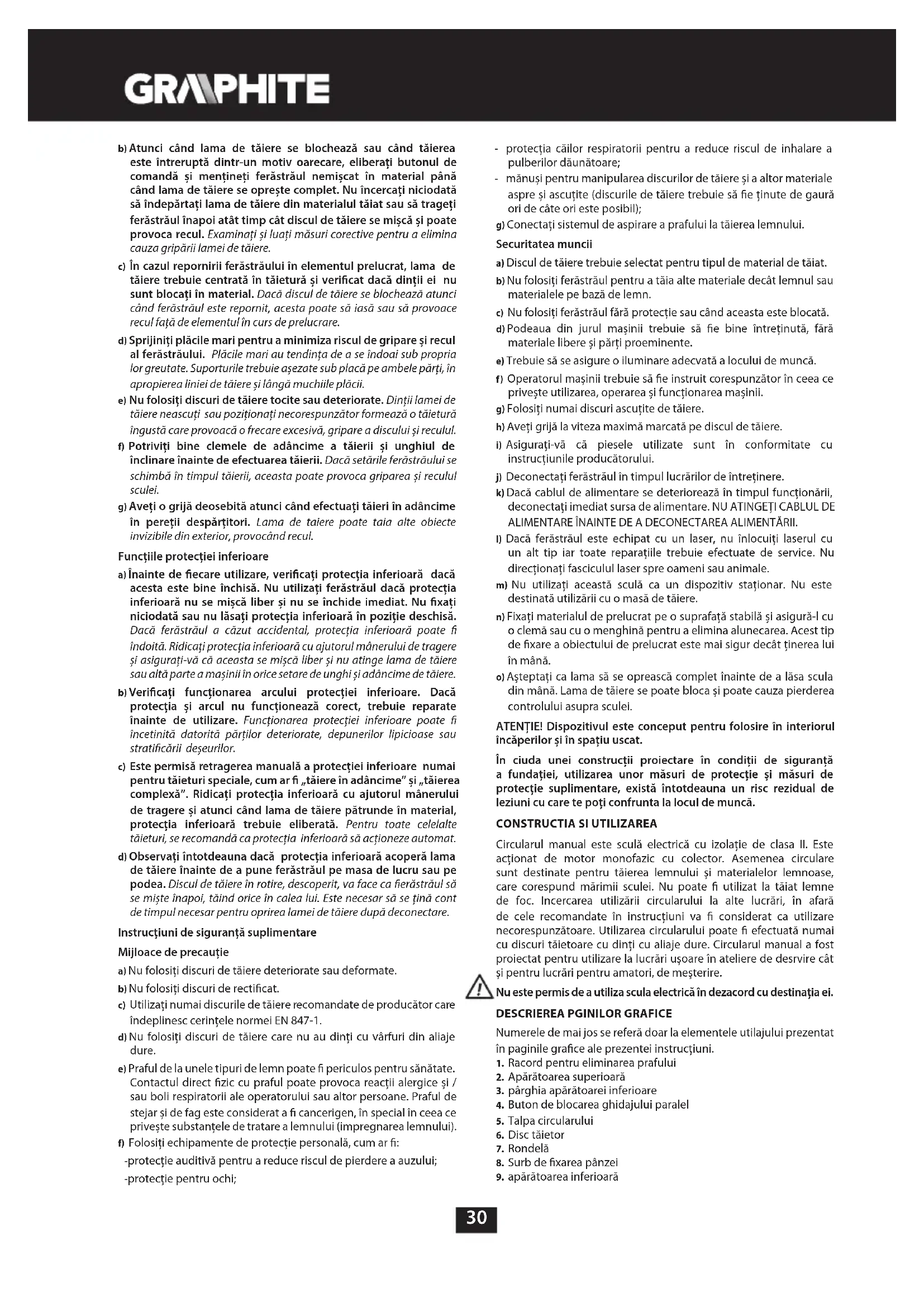

a) PERICOL: Tineți mâinile departe de zona de tăiere și de discul de tăiere. Tineți a doua mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ferăstrăul este ținut cu ambele mâini, riscul de rănire din partea discului de tăiere este redus.

b) Nu atingeți cu mâna fundul obiectului de prelucrat. Potecția nu vă poate proteja de discul de tăiere rotativ sub piesa de prelucrat.

c) Reglați adâncimea de tăiere în funcție de grosimea obiectului de prelucrat. Se recomandă ca discul de tăiere să iasă de sub materialul de tăiat mai puțin decât înălțimea unui dinte.

d) Nu tineți niciodată elementul de tăiat în măini sau pe picior. Fixați obiectul prelucrat pe o bază solidă. Atașamentul bun al piesei este important pentru a evita pericolul contactului cu corpul, blocarea discului rotativ de tăiere sau pierderea controlului asupra tăierii.

e) în timpul funcționării, când discul de tăiere rotativ poate avea contact cu cablurile sub tensiune sau cu cablu de alimentare a ferăstrăului, trebuie să țineți ferăstrăul de suprafețele izolate în acest scop. Contactul cu „firele sub tensiune” ale părților metalice ale sculei electrice poate provoca șocuri electrice operatorului.

f) Utilizați întotdeauna ghidajul de tăiere atunci când tăiați în lungime sau ghidajul de margine. În acest fel se îmbunătățește precizia de tăiere și se reduce posibilitatea de blocare a discului de tăiere rotativ.

g) Utilizați întotdeauna un disc de tăiere cu dimensiuni corecte a orificiilor de fixare. Discurile de tăiere care nu se potrivesc la locașul de fixare pot funcționa excentric, determinând pierderea controlului asupra lucrului.

h) Nu folosiți niciodată șaibe sau șuruburi deteriorate sau neadecvate pentru fixarea discului de tăiere. Șaibele și șuruburile de fixare a discului tăietor au fost special proiectate pentru ferăstrău în scopul asigurării funcționării optime și securității în utilizare.

Cauzele reculului și prevenirea reculului.

• Reculul constă în ridicarea și retragerea bruscă a ferăstrăului în direcția operatorului pe linia de tăiere, cauzată de discul de tăiere gripat sau ghidat incorect.
• Când discul de tăiere al ferăstrăului este agățat sau strâns în slot, el se oprește, iar reacția motorului provoacă o deplasare bruscă a ferăstrăului înapoi spre operator.
• Dacă discul de tăiere este deformat sau incorect poziționat în elementul de prelucrat, dinții acestuia, după ieșirea din material, pot atinge suprafața superioară a materialului tăiat, prococând ridicarea discului și a întregului ferăstrău, precum și recul spre operator.

Reculul este efectul utilizării necorespunzătoare a ferăstrăului sau a procedurilor incorecte sau a condițiilor de funcționare și poate fi evitat prin luarea măsurilor de precauție adecvate.

a) Tineți ferm ferăstrăul cu ambele mâini, cu brațele fixate pentru a rezista forței de recul. Poziția corpului trebuie să fie în lateral față de ferăstrău și nu pe linia de tăiere. Reculul poate determina deplasarea bruscă a ferăstrăului spre spate, dar forța de recul se poate controla de către operator dacă se iau măsuri de precauție adecvate.

b) Atunci când lama de tăiere se blochează sau când tăierea este întreruptă dintr-un motiv oarecare, eliberați butonul de comandă și mențineți ferăstrăul nemișcat în material până când lama de tăiere se oprește complet. Nu încercați niciodată să îndepărtați lama de tăiere din materialul tăiat sau să trageți ferăstrăul înapoi atât timp cât discul de tăiere se mișcă și poate provoca recul. Examinați și luați măsuri corective pentru a elimina cauza gripării lamei de tăiere.
c) în cazul repornirii ferăstrăului în elementul prelucrat, lama de tăiere trebuie centrată în tăietură și verificat dacă dinții ei nu sunt blocați în material. Dacă discul de tăiere se blochează atunci când ferăstrăul este repornit, acesta poate să iasă sau să provoace recul față de elementul în curs de prelucrare.
d) Sprijiniți plăcile mari pentru a minimiza riscul de gripare și recul al ferăstrăului. Plăcile mari au tendința de a se îndoai sub propria lor greutate. Suporturile trebuie așezate sub placă pe ambele părți, în apropierea liniei de tăiere și lângă muchiile plăcii.
e) Nu folositi discuri de tăiere tocite sau deteriorate. Dinții lamei de tăiere neascuți sau poziționați necorespunzător formează o tăietură îngustă care provoacă o frecare excesivă, gripare a discului și reculul.
f) Potriviti bine clemele de adâncime a tăierii și unghiul de înclinare înainte de efectuarea tăierii. Dacă setările ferăstrăului se schimbă în timpul tăierii, aceasta poate provoca griparea și reculul sculei.
g) Aveți o grijă deosebită atunci când efectuați tăieri în adâncime în pereții despărtitori. Lama de taiere poate taia alte obiecte invizibile din exterior, provocând recul.

Functiile protectiei inferioare

a) Înainte de fiecare utilizare, verificați protecția inferioară dacă acesta este bine închisă. Nu utilizați ferăstrăul dacă protecția inferioară nu se mișcă liber și nu se închilde imediat. Nu fixați niciodată sau nu lăsați protecția inferioară în poziție deschisă. Dacă ferăstrăul a căzut accidental, protecția inferioară poate fi îndoită. Ridicați protecția inferioară cu ajutorul mânerului de tragere și asigurați-vă că aceasta se mișcă liber și nu atinge lama de tăiere sau altă parte a mașinii în orice setare de unghi și adâncime de tăiere.
b) Verificați funcționarea arcului protecției inferioare. Dacă protecția și arcul nu funcționează corect, trebuie reparate înainte de utilizare. Funcționarea protecției inferioare poate fi încetinită datorită părților deteriorate, depunerilor lipicioase sau stratificării deșeurilor.
c) Este permisă retragerea manuală a protecției inferioare numai pentru tăieturi speciale, cum ar fi „tăiere în adâncime” și „tăierea complexă”. Ridicați protecția inferioară cu ajutorul mânerului de tragere și atunci când lama de tăiere pătrunde în material, protecția inferioară trebuie eliberată. Pentru toate celelalte tăieturi, se recomandă ca protecția inferioară să acționeze automat.
d) Observați întotdeauna dacă protecția inferioară acoperă lama de tăiere înainte de a pune ferăstrăul pe masa de lucru sau pe podea. Discul de tăiere în rotire, descoperit, va face ca fierăstrăul să se miște înapoi, tăind orice în calea lui. Este necesar să se țină cont de timpul necesar pentru oprirea lamei de tăiere după deconectare.

Instrucțiuni de siguranță suplimentare

Mijloace de precauție

a) Nu folositi discuri de tăiere deteriorate sau deformate.
b) Nu folositi discuri de rectificat.
c) Utilizați numai discurile de tăiere recomandate de producător care îndeplinesc cerințele normei EN 847-1.
d) Nu folositi discuri de tăiere care nu au dinți cu vârfuri din aliaje dure.
e) Praful de la unele tipuri de lemn poate fi periculos pentru sănătate. Contactul direct fizic cu praful poate provoca reacții alergice și / sau boli respiratorii ale operatorului sau altor persoane. Praful de stejar și de fag este considerat a fi cancerigen, în special în ceea ce privește substanțele de tratare a lemnului (impregnarea lemnului).
f) Folositi echipamente de protectie personală, cum ar fi:

-protectie auditivă pentru a reduce riscul de pierdere a auzului; -protectie pentru ochi;

• protecția căilor respiratorii pentru a reduce riscul de inhalare a pulverilor dăunătoare;
• mănuși pentru manipularea discurilor de tăiere și a altor materiale aspre și ascuțite (discurile de tăiere trebuie să fie ținute de gaură ori de câte ori este posibil);

g) Conectați sistemul de aspirare a prafului la tăierea lemnului.

Securitatea muncii

a) Discul de tăiere trebuie selectat pentru tipul de material de tăiat.
b) Nu folositi ferastraul pentru a tãia alte materiale decât lemnul sau materialele pe bază de lemn.
c) Nu folositi ferastrăul fără protectie sau când aceasta este blocată.
d) Podeaua din jurul maşinii trebuie să fie bine întreținută, fără materiale libere și părți proeminente.
e) Trebuie să se asigure o iluminare adecvată a locului de muncă.
f) Operatorul maşinii trebuie să fie instruit corespunzător în ceea ce privește utilizarea, operarea și funcționarea maşinii.
g) Folositi numai discuri ascuțite de tăiere.
h) Aveți grijă la viteza maximă marcată pe discul de tăiere.
i) Asigurati-vă că piesele utilizate sunt în conformitate cu instructiunile producătorului.
j) Deconectați ferăstrăul în timpul lucrărilor de întreținere.
k) Dacă cablul de alimentare se deteriorează în timpul funcționării, deconectați imediat sursa de alimentare. NU ATINGEȚI CABLUL DE ALIMENTARE ÎNAINTE DE A DECONECTAREA ALIMENTĂRII.
I) Dacă ferăstrăul este echipat cu un laser, nu înlocuiti laserul cu un alt tip iar toate reparațiile trebuie efectuate de service. Nu direcționați fasciculul laser spre oameni sau animale.
m) Nu utilizați această sculă ca un dispozitiv staționar. Nu este destinată utilizării cu o masă de tăiere.
n) Fixați materialul de prelucrat pe o suprafață stabilă și asigură-I cu o clemă sau cu o menghină pentru a elimina alunecarea. Acest tip de fixare a obiectului de prelucrat este mai sigur decât ținerea lui în mână.
o) Aşteptați ca lama să se oprească complet înainte de a lăsa scula din mână. Lama de tăiere se poate bloca și poate cauza pierderea controlului asupra sculei.

ATENTIE! Dispozitivul este conceput pentru folosire în interiorul încaperilor și în spațiu uscat.

În ciuda unei constructii proiectare în condiții de siguranță a fundației, utilizarea unor măsuri de protecție și măsuri de protecție suplimentare, există întotdeauna un risc rezidual de leziuni cu care te poți confrunta la locul de muncă.

CONSTRUCTIA SI UTILIZAREA

Circularul manual este sculă electrică cu izolație de clasa II. Este acționat de motor monofazic cu colector. Asemenea circulare sunt destinate pentru tăierea lemnului și materialelor lemnoase, care corespund mărimii sculei. Nu poate fi utilizat la tăiat lemne de foc. Incercarea utilizării circularului la alte lucrări, în afară de cele recomandate în instrucțiuni va fi considerat ca utilizare necorespunzătoare. Utilizarea circularului poate fi efectuată numai cu discuri tăietoare cu dinți cu aliaje dure. Circularul manual a fost proiectat pentru utilizare la lucrări ușoare în ateliere de desrvire cât și pentru lucrări pentru amatori, de meșterire.

Nu este permis de a utiliza scula electrică în dezacord cu destinația ei.

DESCRIEREA PGINILOR GRAFICE

Numerele de mai jos se referă doar la elementele utilajului prezentat în paginile grafice ale prezentei instrucțiuni.

1. Racord pentru eliminarea prafului
2. Apărătoarea superioară
3. pârghia apărătoarei inferioare
4. Buton de blocarea ghidajului paralel
5. Talpa circularului
6. Disc tăietor
7. Rondelă
8. Surb de fixarea pânzei

9. apărătoarea inferioară

10. Buton de blocarea axului

11. Mânier
12. Manetă de blocarea adâncimii de tăiere
13. Intrerupător
14. Buton de blocarea întrerupătoruli
15. Mânier principal
16. Capacul periilor
17. Buton de blocarea ajustării tălpii
18. Reper 0° p/t tăiere obligă
19. Reper 0° p/t tăiere perpendiculară
    * Pot apare mici difernte între figură produs.

DESCRIEREA SEMNELOR GRAFICE

ATENTIE

AVERTISIMENT

MONTAJ / ASEZARI

INFORMATII

INZESTRAREA SI ACCESORIILE

1. Gidaj paralel - 1 buc
2. Disc tăietor - 2 buc
3. Cheie hezagonală - 1 buc
4. Geantă de transport - 1 buc

PREGATIREA PENTRU LUCRU

AJUSTARII ADANCIMII DE TAIERE

Adâncimea de tăiere poate fi ajustată în gama de 0 - 65 mm.

• Uşureză maneta de blocarea adâncimii de tăiere (12).
• Ajustează adâncimea de tăiere preferată (utilizând scara).
• Blochează maneta adâncimii de tăiere (12) (fig.A).

MONTAREA GHIDAJULUI DE TAIERE PARALELA

Tăind materialul în fășii înguste trebuie utilizat gidajul paralel. Ghidajul poate fixat pe ambele părți ale sculei electrice.

• Uşurează butonul de blocarea ghidajului paralel (4).
• Introdu sipca ghidajului paralel în două orificii din talpa circularului (5).
• Ajustează adâncimea de tăiere preferată (utilizând scara).
• Fixează ghidajul paralel cu butonul de blocarea ghidajului paralel (4).

Ghidajul paralel poate fi desemeni utilizat pentru tăiere obligă în gama de 0° - 45°.

Evită situația în care mâna sau degetele s-ar afla în urma circularului în funcțiune. In caz de recul, circularului poate să cadă pe mână, iar ca urmare să provoace leziuni corporale foarte serioase.

APARATOREA INFERIOARA RABATABILA

Apărătoarea inferioară (9) a discului tăietor (6) se patinează automat în timpul contactului cu materialu prelucrat.

Indepărtarea (ridicarea) apărătoarei inferioare manual se face apucând de dispozitivul de prindere (3).

EVACUAREA PRAFULUI

Ferăstrăul circular este înzestrat cu racord pentru evacuarea prafului și așchiilor (1) în timpul tăierii.

LUCRUL / AJUSTAREA

PORNIREA / OPRIREA

Tensiunea de alimentare trebuie să corespundă cu tensiunea de pe plăcța de fabricație a ferăstrăului. Pornind ferăstrăul, ține-l cu ambele mâni, deoarece momentul de rotire al motorului poate duce la rotirea necontrolată a sculei electrice.

Tine minte că, după oprirea ferăstrăului, elementele în mișcare se mai rotesc un timp.

Ferăstrăul este înzestrat cu buton de blocarea întrerupătorului (14), de asigurarea unei porniri întâmplătoare.

Pornirea:

• Apasă butonul de blocarea întrerupătorului (14) (fig.B).
• Apasă butonul întrerupătorului (13).

Oprirea:

• Eliberează apăsarea butonului (13).

TAIEREA

• Ferăstrăul circular trebuie ținut sigur, cu ambele mâni de ambele mâniere.
• Ferăstrăul circular poate fi pornit doar atunci când este îndepărtat de materialul de prelucrat.
• Nu apăsa exagerat asupra ferăstrăului, este deajuns să-l apeși moderat, continuu.

- După terminarea tăierii, permite discului să se oprească.

• Dacă din diferite motive ai întreurpt tăierea, începând continuarea tăierii după pornirea ferăstrăului așteaptă o klipă până ce discul tăietor prinde viteza lui de lucru, apoi atent introdu discul tăietor în tăietura materialului prelucrat.
• Făcând tăietură deacurmezișul fibrelor materialului (în lemn) se poate întâmpla că fibrele tind de a se ridica și de a se desprinde (deplasând ușor ferăstrăul se minimalizează acestă tendință).

- Verifică dacă apărătoarea inferioară funcționează corect.

- Inainte de a tăia, totdeauna trebuie verificat dacă maneta de blocarea adâncimii de tăiere și butonul de blocarea ajustării tălpii ferăstrăului sunt bine strânse.

• Utilizați numai discuri tăietoare cu diametrul exterior cât și cu orificiul de fixare corespunzător.
• Materialul prelucrat trebuie să fie totdeauna bine și sigur fixat.
• Partea mai lată a tălpii trebuie așezată pe partea materialului care nu va fi îndepărtat.

Dacă materialul prelucrat are dimensiuni mici, el trebuie fixat în menghină de tâmplărie. Dacă talpa ferăstrăului nu se delasează pe materialul prelucrat și se ridică, în timpul tăierii, apare pericolul că ferăstrăul va recula.

Fixarea materialului prelucrat cât și tinerea sigură a ferăstrăului, asigură controlul asupra lucrului cu scula electrică evitând pericolul leziunilor corporale. Nu este voie nici să încerci să ții materialul prelucrat în mână.

TAIEREA OBLIGA

• Uşurează strângerea butonului de blocarea ajustării tâlpii (17) (fig.C).
• Ajustează talpa ferăstrăului, după scară, sub ubghiul înclinării preferate între 0° și 45°.
• Strânge butonul de blocarea ajustării tălpii (17).

Trebuie să ai în vedere faptul că în timpul tăierii oblige, apare riscul de recul al sculei ( posibilă fixarea discului tăietor în materialul prelucrat), de aceea trebuie să fii foarte atent ca talpa ferăstrăului să adereze cu toată suprafața ei pe material. Tăierea trebuie executată cu o mișcare lentă și uniformă.

TAIEREA IN ADANCUL MATERIALUI

Inainte de a face orice reglări, deconectează ferăstrăul de la alimentarea cu tensiune.

• Ajustează adâncimea preferată dependent de grosimea materialului de tâiat.
• Apleacă ferăstrăul în așa mod încât partea din față a tălpii să fie rezemată de materialul prevăzut pentru tăiere iar reperul 0° pentru tăierea verticală să se afle pe linia de tăiere prevăzută.

- După așezarea ferăstrăului pe locul începerii tăierii, ridică apărătoarea inferioară (9) cu dispozitivul ei (3) (însă discul tăietor ridicat deasura materialului).

- Pornește scula electrică și așteaptă puțin, până ce discul prinde viteza plină de lucru.

GRAPHITE

• Coboară treptat ferăstrăul adâncind discul tăietor în material (în această perioadă de mișcare partea din față a tălpii ferăstrăului trebuie să adereze la suprafața materialului).
• Când discul începe tăierea, eliberează apărătoarea inferioară (dă-i drumul).
• Atunci când talpa ferăstrăului se va rezema întreagă pe material, continuă tăierea deplasând ferăstrăul spre înainte.
• Nici odată să nu retragi circularul atunci când discul tăietor se rotește, apare pericolul de recul al ferăstrăului.
• Tăierea în adâncul materialului se termină invers față de modul începerii tăierii, ridicând ferăstrăul treptat în jurul liniei axiale de aderarea părții din față a tălpii față de material.
• După oprirea ferăstrăului, dar înainte de a scoate discul din tăietură, așteaptă până ce discul nu se va mai roti deloc. .
• In cazul în care va fi necesară prelucrarea colțurilor, se recomandă ca taierea lor să fie făcută cu ferăstrău cu sabie sau cu ferăstrău manual.

TAIEREA SAU DEGAJAREA BUCATILOR MARI DE MATERIAL

Tăind materiale cu suprafața mare (plăci, scânduri), materialul trebuie bine rezemat cu scopul de a evita o eventuală acționare de recul a discului taietor în materialul prelucrat, care ar putea interveni în momentul fixării discului.

- Placa sau scândura prelucrată trebuie rezemată în aproprierea taierii.

- Verifică dacă în timpul operației de tăiere, pânza nu va tăia întâmplător și masa de lucru sau reazemul.

DESERVIREA SI INTRETINEREA

Inainte de începe orice activitate de instalare, de reglare, sau de deservire la ferăstrăul circular, trebuie să te asiguri că este deconectat dela alimentarea cu tensiune.

• Trebuie să ai grijă ca orificiile de ventilare a motorului să fie toteauna curate, fără reziduuri sau praf. Deasemeni trebuie să fie curate și toate alte elemente de reglare ale ferăstrăului. In cazuri necesare, trebuie curățate cu penson. Cel mai bun efecet îl vei obține curățind cu aer comprimat. Insă utilizând aer comprimat trebuie să ai ochelari de protecție și mască antipraf. Nu este permis de a curăța orificiile de ventilare cu elemente ascuțite de ex. cu șurubelnită sau alte obiecte asemănătoare.
• La curățat nu este voie să întrebuințați benzină, solventi sau detergenti, care ar putea defecta elementele ferăstraului construite din material sintetic.
• In azul în care vei constata că periile de cărbune dau scântei exagerate, scula electrică trebuie deconectată de la alimentarea cu tensiune și dată la reparat la atelier de servis.
• In timpul exploatații normale a sculei, pânza tăietoare se tocește. Dacă în timpul tăieriții se va observa că este necesară apăsarea exagerată asupra ferăstrăului, înseamnă că discul este tocit. lar în cazul în care vei observa defectarea pânzei, neapărat pânza trebuie înlocuită cu alta fără defecte.
• Pânza tâietoare trebuie să fie totdeauna bine ascuțită.

SCHIMBAREA DISCULUI TÄIETOR

- Cu cheia furnizată, trebuie deşurubat şurubul de fixarea discului tăietor (8), rotind spre stânga.

- Pentru a opri rotirea arborelui ferăstrăului, în timpul deșurubării șurubului de fxarea discului, trebuie apăsat butonul de blocare arborelui axului (10) (fig.D).

- Se soate rondela exterioară (7).

- Apărătoarea inferioară (9) se ridică cu dispozitivul ei (3) până când întră în apărătorea superioară (2) (totodată verifică starea acționării arcului apărătoarei inferioare).

- Prin rostul din talpa ferästräului (5) scoate discul.

- Aşeză discul nou, ținând cont de direcția de rotire a dinților discului, conform săgeții de pe apărătoarea inferioară.

- Prin rostul din talpa ferăstrăului introdu discul și montează-l pe arborele ferăstrăului, procedând în mod invers față de demontare.

Discul tăletor trebuie montat cu dinții îndreptați în direcția corespunzătoare. Direcția de rotire a arborelui de acționare este arătată de săgeata de pe carcasa sculei.

INLOCUIREA PERIILOR DE CARBUNE

Cărbunii motorului uzați (mai scurți de 5 mm), arși sau plezniți trebuie imediat îlocuiți cu altiți noi. Totdeauna, ambii cărbuni trebuie schimbați simultan.

- Desfă capacele periilor (16) (fig.E).

- Scoate cărbunii uzați.

- Cu un jet de aer comprimat elimină eventualul praf adunat.

- Introdu cărbunii noi (fig.F) (trebuie să intre lejer în port perii).

• Montează la loc capacele periilor (16).

După schimbarea periilor, ferăstrăul trebuie pornit fără sarcină permitând să meargă un timp scurt, pentru ca periile să se „așeze” pe colectorul motorulu. Se recomandă ca schimbarea periilor să fie făcută exclusiv de persoană calificată în acest domeniu și care va întrebuința doar piese originale.

Tot felul de defecte trebuie să fie eliminate de un servis autorizat al producătorului.

PARAMETRII TEHNICI

DATE NOMINALE

Ferăstrău circular
Parametrul Valoarea
Tensiunea de alimentare 230 V AC
Frevența de alimentare 50 Hz
Consum putere 1200 W
Viteza de rotire a arborelui, fără sarcină 5500		min ^1
Gama tăierii oblige 0° - 45°
Diametrul exterior al discului tăietor 185 mm
Diametrul orificiului discului tăietor 20 mm
Grosimea max.a materialului de tăiat	Sub unghi drept	65 mm
	Oblig (45°) 43 mm
Clasa protejării II
Greutatea 3,8 kg
Anul fabricației		2023

DATE REFERITOR LA ZGOMOT SI VIBRATII

Nivelul presiunii acustice: Lp. = 92,1 dB(A) K = 3 dB(A)

Nivelul puterii acustice: Lw_=103.1 dB(A) K=3 dB(A)

Valoarea acceleratiei vibratiilor: a_1=2,092 m/s^2 K=1,5 m/s^2

PROTEJAREA MEDIULUI

Produsele acționate electric nu pot fi aruncate la deșeuri menajere, trebuie predate la utilizarea lor de către întreprinderile corespunzătoare. Informații referitor la utilizare poate da vânățorul produsului respectiv sau organele locale. Utilajele electrice și electronice uzate conțin substanțe dăunătoare mediului natural. Utilajele ne supuse reciclării sunt foarte periculoase pentru mediu și pentru sănătatea oamenilor.

* Se rezervă dreptul la efectuarea schimbărilor.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa cu sediu in Varsovia, ul. Pograniczna 2/4 (mai departe : „Grupa Topex”) informează că, toate drepturile autorului referitor la prezenta Instrucțiune (mai departe „instrucțiuni”), adică texturile ei, fotografile inserate, schemele, desenele, cât și compoziția ei, depind exclusiv de Grupa Topex și sunt supuse protejate de drept în conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului și drepturile inrudite (Monitorul Oficial 2006 nr 90 poziția 631 cu modificările ulerioara). Copierea, transformarea, publicarea, modificarea instrucțiunilor, în întregime sau numai unor elemente cu scop comercial, fără acceptul în scris al firmei Grupa Topex este strict interzisă și în consecință poate fi trasă la răspundere civilă și penală.

PŘEKLAD PŮVODNÍHO NÁVODU K POUŽÍVÁNÍ KOTOUČOVÁ PILA 58G488

POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ POTŘEBU.

PODROBNÉ BEZPEČNOSTNÍ POKYNY

PODROBNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ KOTO-UČOVÝCH PRÍMOČARÝCH PIL BEZ ROZEVÍRACÍHO KLÍNU

Postup řezání

Produs: Ferăstrău circular

Model: 58G488

Denumire comercială: GRAPHITE

Număr de serie: 00001 ÷ 99999

Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului.

Produsul descris mai sus este în conformitate cu următoarele documente:

Directiva Maşini 2006/42/CE

Directiva 2014/30/UE privind compatibilitatea electromagnetică Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin Directiva 2015/863/UE.

Şi îndeplinește cerințele standardelor:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019/A1:2021; EN 61000-3-3-3:2013/A2:2021;

EN IEC 63000:2018

Organismul notificat:

Nr. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Germania.

Certificat de examinare CE de tip nr:

Prezenta declarație se referă numai la mașinile introduse pe piață și nu include componentele

adăugate de către utilizatorul final sau efectuate ulterior de către acesta.

Numele și adresa persoanei rezidente în UE autorizate să întocmească dosarul tehnic:

Semnat în numele:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Responsabil cu calitatea

Varşovia, 2023-07-31

CZ
