58G488 - Saag Graphite - Tasuta kasutusjuhend

Toote tüüp	Ketassaag
Kaubamärk	Graphite
Mudel	58G488
Tootmisaasta	2023
Toiteallikas	230 V AC, 50 Hz
Võimsus	1200 W
Tühikäigu pöörlemiskiirus	5500 min⁻¹
Lae läbimõõt	185 mm
Lae ava	20 mm
Maksimaalne lõikesügavus (90°)	65 mm
Maksimaalne lõikesügavus (45°)	43 mm
Kaldnurga vahemik	0° kuni 45°
Kaal	3,8 kg
Kaitseklass	II
Helirõhu tase (LpA)	92,1 dB(A), K=3 dB(A)
Helivõimsuse tase (LwA)	103,1 dB(A), K=3 dB(A)
Vibratsioon (ah)	2,092 m/s², K=1,5 m/s²
Paralleeljuhik kaasas	Jah, 1 tk
Kaasasolevad laed	2 tk
Transpordikohver	Jah, kaasas
Põhifunktsioonid	Sirge lõige, kaldlõige, sukellõige, paralleeljuhtimine
Hooldus ja puhastus	Ventilatsiooniavade puhastamine, lae ja süsinikharjade vahetamine
Ohutus	Automaatne alumine kate, lüliti lukustus, tagasilöögikaitse
Varuosad ja remonditavus	Standardlaed saadaval, süsinikharjad vahetatavad, volitatud teenindus
Üldine teave	Sisekasutus, isetegemine ja kerged tööd

Korduma kippuvad küsimused - 58G488 Graphite

Kuidas reguleerida lõikesügavust?

Keerake lahti sügavuse lukustushoob (12), reguleerige soovitud sügavus skaala (0-65 mm) abil, seejärel pingutage hoob uuesti.

Kuidas vahetada saelehte?

Ühendage saag vooluvõrgust lahti. Kasutage võtit kinnituspoldi (8) lahtikeeramiseks vasakule, samal ajal lukustades spindli lukustusnupuga (10). Eemaldage äärikseib (7) ja vana leht. Paigaldage uus leht, järgides pöörlemissuunda (nool kattel).

Kuidas kasutada paralleeljuhikut?

Keerake lahti lukustuskäepide (4), sisestage juhikraud jala aukudesse (5), reguleerige soovitud kaugus skaala abil, seejärel pingutage käepide. Juhikut saab paigaldada paremale või vasakule.

Mis on selle ketassaag võimsus?

Võimsus on 1200 W, pingega 230 V ja sagedusega 50 Hz.

Kuidas teha kaldlõiget?

Keerake lahti jala lukustuskäepide (17), kallutage jalg soovitud nurgani (0° kuni 45°) skaala abil, seejärel pingutage käepide uuesti. Tehke lõige sujuva liigutusega.

Mida teha, kui leht jääb detaili kinni?

Vabastage viivitamatult lüliti ja hoidke saag paigal, kuni leht on täielikult seiskunud. Ärge eemaldage lehte liikumise ajal. Enne jätkamist kontrollige kinnijäämise põhjust (nüri leht, vale sügavus jne).

Kuidas vahetada süsinikharju?

Ühendage saag vooluvõrgust. Keerake lahti kaaned (16), eemaldage kulunud harjad, puhastage sisemus suruõhuga, sisestage uued harjad (peavad vabalt liikuma) ja pange kaaned tagasi. Laske saag tühikäigul mõni minut sisse töötada.

Milliseid lehti soovitatakse?

Kasutage ainult 185 mm läbimõõduga ja 20 mm avaga lehti, mis vastavad standardile EN 847-1 ja on tootja soovitatud. Ärge kasutage abrasiivkettaid ega karbiidhammasteta lehti.

Kuidas puhastada ketassaagi?

Ühendage seade vooluvõrgust. Puhastage ventilatsiooniavasid pintsli või suruõhuga (kandke kaitseprille ja maski). Ärge kasutage bensiini ega agressiivseid lahusteid. Vältige teravate esemete sisestamist avadesse.

Kust leida varuosi?

Pöörduge Graphite volitatud teenindusse või spetsialiseeritud edasimüüjasse. Standardsed lehed (185x20 mm) on laialdaselt saadaval.

KASUTUSJUHEND 58G488 Graphite

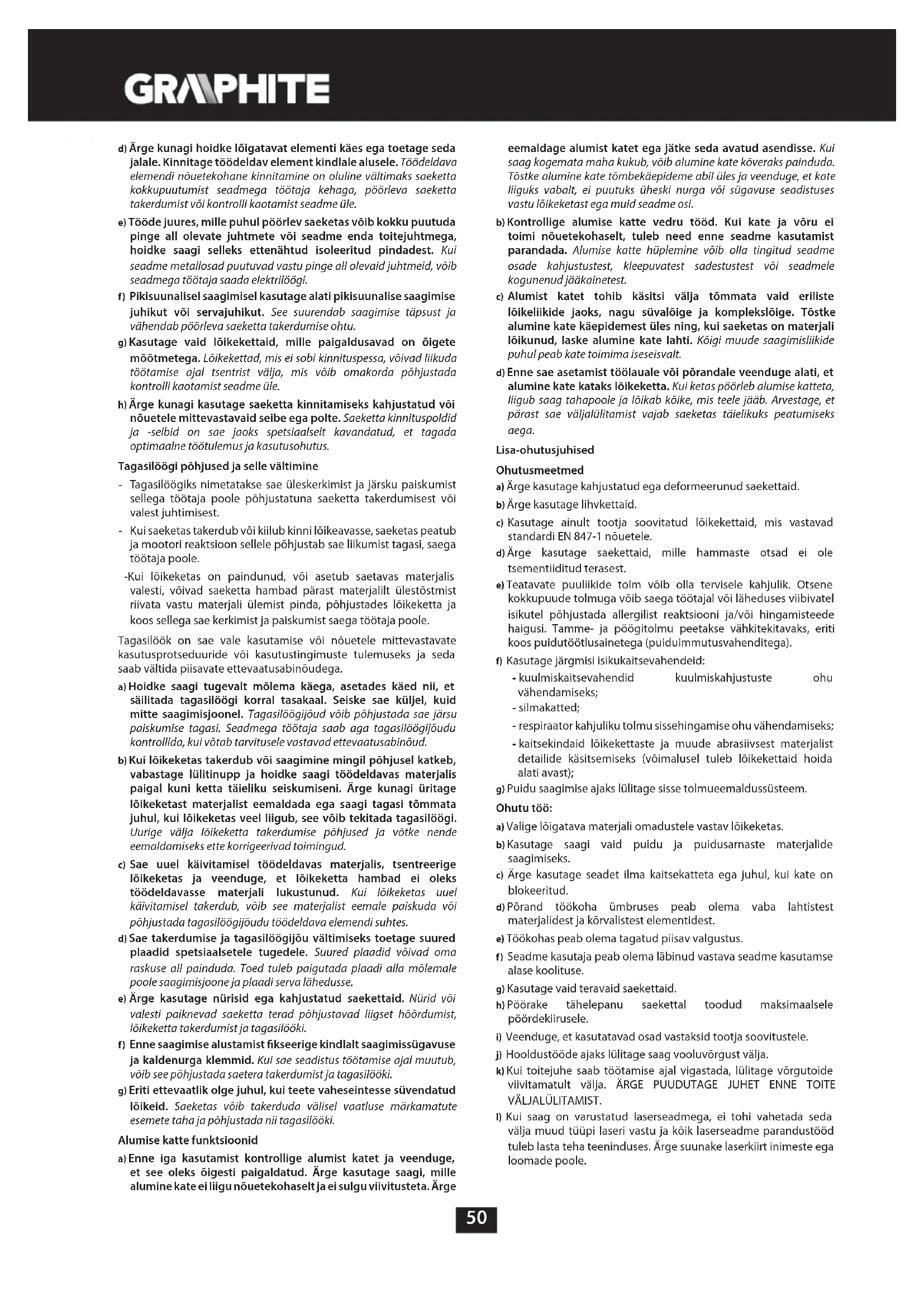

a) OHUD: Hoidke käed eemal ketta lõikeraadiusest ja pöörlevast kettast. Hoidke teine käsi abikäepidemel või mootori korpusel. Kui hoiate saagi mõlema käega, väheneb oht, et vigastate ennast pöörleva saekettaga.
b) Ärge asetage kätt töödeldava eseme alla. Kaitsekate ei kaitse pöörleva ketta eest töödeldava elemendi all.
c) Valige lõikesügavus, mis vastab töödeldava elemendi paksusele. Soovitatavalt ei tohiks saeketas ulatuda töödeldavast esemest allapoole rohkem kui saehamba laiuselt.

d) Ärge kunagi hoidke lõigatavat elementi käes ega toetage seda jalale. Kinnitage töödeldav element kindlale alusele. Töödeldava elemendi nõuetekohane kinnitamine on oluline vältimaks saeketta kokkupuutumist seadmega töötaja kehaga, põörleva saeketta takerdumist või kontrolli kaotamist seadme üle.
e) Tööde juures, mille puhul pöörlev saeketas vöib kokku puutuda pinge all olevate juhtmete vöi seadme enda toitejuhtmega, hoidke saagi selleks ettenähtud isoleeritud pindadest. Kui seadme metallosad puutuvad vastu pinge all olevaid juhtmeid, vöib seadmega töötaja saada elektrilöögi.
f) Pikisuunalisel saagimisel kasutage alati pikisuunalise saagimise juhikut või servajuhikut. See suurendab saagimise täpsust ja vähendab pöörleva saeketta takerdumise ohtu.
g) Kasutage vaid lõikekettaid, mille paigaldusavad on öigete mõõtmetega. Lõikekettad, mis ei sobi kinnituspessa, võivad liikuda töötamise ajal tsentrist välja, mis võib omakorda põhjustada kontrolli kaotamist seadme üle.
h) Ärge kunagi kasutage saeketta kinnitamiseks kahjustatud või nõuetele mittevastavaid seibe ega polte. Saeketta kinnituspoldid ja -seibid on sae jaoks spetsiaalselt kavandatud, et tagada optimaalne töötulemus ja kasutusohutus.

Tagasilöögi pöhjused ja selle vältimine

• Tagasilöögiks nimetatakse sae üleskerkimist ja järsku paiskumist sellega töötaja poole põhjustatuna saeketta takerdumisest või valest juhtimisest.
• Kui saeketas takerdub või kiilub kinni lõikeavasse, saeketas peatub ja mootori reaktsioon sellele põhjustab sae liikumist tagasi, saega töötaja poole.

-Kui lõikeketas on paindunud, või asetub saetavas materjalis valesti, võivad saeketta hambad pärast materjalilt ülestõstmist riivata vastu materjali ülemist pinda, põhjustades lõikeketta ja koos sellega sae kerkimist ja paiskumist saega töötaja poole.

Tagasilöök on sae vale kasutamise või nõuetele mittevastavate kasutusprotseduuride või kasutustingimuste tulemuseks ja seda saab vältida piisavate ettevaatusabinõudega.

a) Hoidke saagi tugevalt mõlema käega, asetades käed nii, et säilitada tagasilöögi korral tasakaal. Seiske sae küljel, kuid mitte saagimisjoonel. Tagasilöögijõud võib põhjustada sae järsu paiskumise tagasi. Seadmega töötaja saab aga tagasilöögijõudu kontrollida, kui võtab tarvitusele vastavad ettevaatusabinõud.
b) Kui lõikeketas takerdub või saagimine mingil põhjusel katkeb, vabastage lülitinupp ja hoidke saagi töödeldavas materjalis paigal kuni ketta täieliku seiskumiseni. Ärge kunagi üritage lõikeketast materjalist eemaldada ega saagi tagasi tömmata juhul, kui lõikeketas veel liigub, see võib tekitada tagasilöögi. Uurige välja lõikeketta takerdumise põhjused ja võtke nende eemaldamiseks ette korrigeerivad toimingud.
c) Sae uuel käivitamisel töödeldavas materjalis, tsentreerige löikeketas ja veenduge, et löikeketta hambad ei oleks töödeldavasse materjali lukustunud. Kui löikeketas uuel käivitamisel takerdub, vöib see materjalist eemale paiskuda vöi pöhjustada tagasilöögijöudu töödeldava elemendi suhtes.
d) Sae takerdumise ja tagasilöögijõu vältimiseks toetage suured plaadid spetsiaalsetele tugedele. Suured plaadid võivad oma raskuse all painduda. Toed tuleb paigutada plaadi alla mõlemale poole saagimisjoone ja plaadi serva lähedusse.
e) Ärge kasutage nürisid ega kahjustatud saekettaid. Nürid või valesti paiknevad saeketta terad põhjustavad liigset hõõrdumist, lõikeketta takerdumist ja tagasilööki.
f) Enne saagimise alustamist fikseerige kindlalt saagimissügavuse ja kaldenurga klemmid. Kui sae seadistus töötamise ajal muutub, vöib see pöhjustada saetera takerdumist ja tagasilööki.
g) Eriti ettevaatlik olge juhul, kui teete vaheseintesse süvendatud löikeid. Saeketas vöib takerduda välisel vaatluse märkamatute esemete taha ja pöhjustada nii tagasilööki.

Alumise katte funktsioonid

a) Enne iga kasutamist kontrollige alumist katet ja veenduge, et see oleks õigesti paigaldatud. Ärge kasutage saagi, mille alumine kate ei liigu nõuetekohaselt ja ei sulgu viivitusteta. Ärge

eemaldage alumist katet ega jätke seda avatud asendisse. Kui saag kogemata maha kukub, võib alumine kate kõveraks painduda. Tõstke alumine kate tõmbekäepideme abil üles ja veenduge, et kate liiguks vabalt, ei puutuks üheski nurga või sügavuse seadistuses vastu lõikeketast ega muid seadme osi.

b) Kontrollige alumise katte vedru tööd. Kui kate ja vöru ei toimi nõuetekohaselt, tuleb need enne seadme kasutamist parandada. Alumise katte hüplemine vöib olla tingitud seadme osade kahjustustest, kleepuvatest sadestustest vöi seadmele kogunenud jääkainetest.
c) Alumist katet tohib käsitsi välja tömmata vaid eriliste löikeliikide jaoks, nagu süvalõige ja komplekslöige. Töstke alumine kate käepidemest üles ning, kui saeketas on materjali löikunud, laske alumine kate lahti. Köigi muude saagimisliikide puhul peab kate toimima iseseisvalt.
d) Enne sae asetamist töölauale või põrandale veenduge alati, et alumine kate kataks lõikeketta. Kui ketas põörleb alumise katteta, liigub saag tahapoole ja lõikab kõike, mis teele jääb. Arvestage, et pärast sae väljalülitamist vajab saeketas täielikuks peatumiseks aega.

Lisa-ohutusjuhised

Ohutusmeetmed

a) Ärge kasutage kahjustatud ega deformeerunud saekettaid.
b) Ärge kasutage lihvkettaid.
c) Kasutage ainult tootja soovitatud lõikekettaid, mis vastavad standardi EN 847-1 nõuetele.
d) Ärge kasutage saekettaid, mille hammaste otsad ei ole tsementiiditud terasest.
e) Teatavate puuliikide tolm võib olla tervisele kahjulik. Otsene kokkupuude tolmuga võib saega töötajal või läheduses viibivatel isikutel põhjustada allergilist reaktsiooni ja/või hingamisteede haigusi. Tamme- ja pöögitolmu peetakse vähkitekitavaks, eriti koos puidutöötlusainetega (puiduimmutusvahenditega).

f) Kasutage järgmisi isikukaitsevahendeid:

• kuulmiskaitsevahendid kuulmiskahjustuste ohu vähendamiseks;
• silmakatted;
• respiraator kahjuliku tolmu sissehingamise ohu vähendamiseks;
• kaitsekindaid löikekettaste ja muude abrasiivsest materjalist detailide käsitsemiseks (vöimalusel tuleb löikekettaid hoida alati avast);

g) Puidu saagimise ajaks lülitage sisse tolmueemaldussüsteem.

Ohutu töö:

a) Valige lõigatava materjali omadustele vastav lõikeketas.
b) Kasutage saagi vaid puidu ja puidusarnaste materjalide saagimiseks.
c) Ärge kasutage seadet ilma kaitsekatteta ega juhul, kui kate on blokeeritud.
d) Põrand töökoha ümbruses peab olema vaba lahtistest materjalidest ja kõrvalistest elementidest.
e) Töökohas peab olema tagatud piisav valgustus.
f) Seadme kasutaja peab olema läbinud vastava seadme kasutamse alase koolituse.

g) Kasutage vaid teravaid saekettaid.

h) Pöörake tähelepanu saekettal toodud maksimaalsele pöördekiirusele.
i) Veenduge, et kasutatavad osad vastaksid tootja soovitustele.
j) Hooldustööde ajaks lülitage saag vooluvõrgust välja.
k) Kui toitejuhe saab töötamise ajal vigastada, lülitage vörgutoide viivitamatult välja. ÄRGE PUUDUTAGE JUHET ENNE TOITE VÄLJALÜLITAMIST.
I) Kui saag on varustatud laserseadmega, ei tohi vahetada seda välja muud tüüpi laseri vastu ja köik laserseadme parandustööd tuleb lasta teha teeninduses. Ärge suunake laserkiirt inimeste ega loomade poole.

m) Käesolevat seadet ei tohi kasutada statsionaarsena. Seade ei ole möeldud kasutamiseks koos töölauaga.
n) Kinnitage töödeldav materjal stabiilsele aluspinnale ja fikseerige klambri või kruustangidega, et välistada materjali liikumine. Töödeldava materjali kinnitamine sellisel viisil on ohutum kui selle käes hoidmine.
o) Enne seadme käest ära panemist oodake, et tööriist täielikult peatuks. Terav saeketas vöib takerduda ja pöhjustada kontrolli kaotamist seadme üle.

ETTEVAATUST! Seade on möelduid kasutamiseks sisetingimustes.

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht.

EHITUS JA KASUTAMINE

Ketassaag on II isolatsiooniklassi elektriline käsitööriist. Seadme paneb tööle ühefaasiline kommutaatormootor. Seda tüüpi elektritööriistu kasutatakse puidu ja puidusarnaste seadme möötmetega sobiva suurusega materjalide saagimiseks. Ärge kasutage seadet küttepuude saagimiseks. Katsed kasutada saagi määratust erinevatel eesmärkidel käsitletakse kui väärkasutamist. Kasutage saagi eranditult ainult koos vastavate löikeketastega, millel on kövasulamalustega hambad. Ketassaag on möeldud kergemateks töödeks teenindusasutustes või kasutamiseks amatööridele koduses majapidamises (meisterdamiseks).

Keelatud on kasutada elektriseadet vastuolus selle määratud otstarbega.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. Tolmukogumisotsak
2. Ülemine kate
3. Alumise katte kang
4. Paralleeljuhiku lukustusnupp
5. Sae jalg
6. Saeketas
7. Seib
8. Saeketta kinnituspolt
9. Alumine kate
10. Spindli lukustusnupp
11. Esimene käepide
12. Saagimissügavuse luku kang
13. Töölüliti
14. Töölüliti lukustusnupp
15. Põhikäepide
16. Harja kate
17. Jala seadistuse luku nupp
18. 0° märgis saagimiseks nurga all
19. 0° märgis saagimiseks püstloodis

^6 Võib esineda erinevusi joonise ja toote enda vahel

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TÄHELEPANU

ETTEVAATUST

PAIGALDUS/SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. Paralleeljuhik - 1 tk
2. Lõikeketas - 2 tk
3. Kuuskantvõti - 1 tk
4. Transportkohver - 1 tk

Saagimissügavust saab reguleerida vahemikus 0 kuni 65 mm.

• Vabastage saagimissügavuse luku kang (12).
- Seadistage soovitud saagimissügavus (kasutage selleks skaalat).
- Fikseerige saagimissügavuse luku kang (12) (joonis A).

PARALLEELLÕIKAMISE JUHIKU PAIGALDAMINE

Materjali lõikamisel kitsasteks ribadeks kasutage paralleeljuhikut. Paralleeljuhiku võib paigaldada elektriseadme paremale või vasakule küljele.

• Vabastage paralleeljuhiku lukustusnupp (4).
- Asetage paralleeljuhiku latt kahte avausse sae jalal (5).
- Seadistage soovitud vahemaa (kasutage selleks skaalat).
- Kinnitage paralleeljuhik paralleeljuhiku luku lukustusnupu (4) abil.

Juhikut võib kasutada ka saagimisel nurga all vahemikus 0° kuni 45°.

Ärge kunagi hoidke kätt või sõrmi töötava sae taga. Tagasilöögljõu ilmnemisel võib saag maha kukkuda, mis omakorda võib põhjustada tõsiseid kehavigastusi.

ALUMISE KATTE LIIGUTAMINE

Saeketta (6) alumine kate (9) liigub saetera lõikumisel seatavasse materjali automaatselt eest ära.

Selle liigutamiseks käsitsi vajutage alumise katte kangi (3).

TOLMU EEMALEJUHTIMINE

Ketassaag on varustatud tolmukogumisotsakuga (1), mis võimaldab eemaldada saagimisel tekkiva tolmu ja saepuru.

TÖÖTAMINE / SEADISTAMINE

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Võrgu pinge peab vastama sae nominaaltabelis toodud pingetugevusele. Sae käivitamise ajal hoidke seda mölema käega, sest mootori pöördemoment võib põhjustada tööriista kontrollimatut liikumist.

Arvestage, et pärast sae väljalülitamist pöörlevad selle liikuvad osad veel mönda aega.

Saag on varustatud töölüliti lukuga (14), mis takistab seadme juhuslikku käivitumist.

Sisselülitamine:

• Vajutage töölüliti lukustusnupp (14) alla. (joonis B).
• Vajutage töölüliti nupp (13) alla.

Väljalülitamine:

• Vabastage töölüliti nupp (13).

SAAGIMINE

• Töö alustamisel hoidke saagi alati kindlalt mölema käega, kasutades mölemat käepidet.
• Saagi tohib sisse lülitada ainult siis, kui ta ei puutu kokku saagimiseks möeldud materjaliga.
• Ärge suruge saele liiga tugevalt, rakendage möödukat ja ühtlast survet.

- Saagimise löppedes laske saeteral täielikult peatuda.

- Kui saagimine enne selle löpetamist ettearvamatult katkes, oodake töö jätkamisel pärast sae uut käivitamist, et saag saavutaks oma maksimaalse pöördekiiruse ja viige saag seejärel ettevaatlikult löikejoonde saetavas materjalis.

- Materjali (puidu) saagimisel ristikiudu kipuvad puidukiud lõikkohal üles tõusma ja rebenduma, selle tendentsi vähendamiseks lükake saagi edasi väiksel kiirusel.

- Kontrollige, kas alumine kate jõuab oma liikumises äärmise asendini.

- Enne saagimise alustamist veenduge alati, et saagimissügavuse lukku kang ja jala seadistuse luku nupp oleksid nöuetekohaselt kinnitatud.

GRAPHITE

• Kasutage koos saega eranditule vaid saele sobivaid lõikekettaid, millel on sobiv välimine läbimõõt ja sobiv keskmise paigaldusava läbimõõt.
• Saetav materjal peab olema kindlalt kinnitatud.
• Asetage sae jala laiem osa sellele materjali osale, mis ei ole veel saetud.

Mittestandardsete mõõtudega materjalide puhul kinnitage materjal tisleritöödeks mõeldud pitskruvide abil. Kui sae tald ei liigu tihedalt vastu töödeldavat materjali, vaid tõuseb selle kohale, võib tekkida tagasilöögi oht.

Töödeldava materjali korralik kinnitamine ja sae kindel hoidmine tagab parema kontrolli elektritööriista töö üle ja vähendab kehavigastuste tekke ohtu. Ärge üritage hoida väiksemaid materjalitükke käega!

SAAGIMINE NURGA ALL

• Vabastage jala seadistuse luku nupp (17) (joonis C).

- Seadistage sae jalg soovitud nurga alla (0° kuni 45°), kasutades selleks skaalat.

- Keerake jala seadistuse luku nupp (17) kinni.

Pidage meeles, et saagimisel nurga all esineb suurem tagasilöögi oht (löikeketas vöib suurema töenäosusega takerduda), seepärast jälgige eriti tähelepanelikult, et sae jalg asetuks kogu oma pinnaga vastu saetavat materjali. Teostage saagimine ühtlase liigutusega.

Enne reguleerimisealustamist lülitage saag vooluvörgust välja.

• Seadistage soovitud saagimissügavus, mis vastab saetava materjali paksusele.
• Kallutage saagi nii, et sae jala esimene serv toetuks saetavale materjalile, püstloodis saagimise märge 0° aga asetseks kavandataval saagimisjoonel.
• Kui olete asetanud sae töö alustamise kohale, tõstke alumise katte kangı (3) abil üles alumine kate (9) (sae lõikeketas tõstetud materjali kohale).
• Käivitage saag ja oodake, et löikeketas saavutaks maksimaalse pöördekiiruse.
• Laske saad järk-järgult allapoole nii, et löikeketas löikuks materjali (selle liikumise ajal peab sae jala esimene serv puutuma vastu materjali pinda).
• Kui löikeketas alustab saagimist, vabastage alumine kate.
• Kui sae jalga jõuab kogu oma pinna ulatuses vastu saetavat materjali, jätkake saagimist juhtides saagi ettepoole.
• Ärge kunagi tömmake tagasi pöörleva lõikekettaga saagi, sest see võib viia tagasilöögi tekkeni.
• Lõpetage saagimine selle alustamisele vastupidisel viisil, juhtides saagi piki sae jala esiserva kokkupuute joont saetava materjaliga.
• Pärast sae väljalülitamist ja enne sae eemaldamist materjalist oodake, et saetera täielikult seiskuks.
• Vajadusel viimistlege välispind lehtsae või käsisae abil.

SUURTE MATERJALITÜKKIDE LÖIKAMINE VÖI KÜLJEST SAAGIMINE

Suuremate plaatide või laudade saagimisel tuleb need vastavalt toetada, et vältida saeketta takerdumine materjali ja selle hüplemist (tagasilöögijõu mõjul).

- Asetage tugi plaadi või laua alla saagimiskoha lähedale.

• Veenduge, et lõikeketta seadistus välistaks töölaua või toe vigastamist saagimise ajal.

HOOLDUS JA HOIDMINE

Enne mistahes paigalduse, reguleerimise, paranduse või hooldusega seotud tegevuse alustamist tömmake seadme toitejuhe vooluvõrgust välja.

- Hoolitsege selle eest, et ventilatsiooniavad sae korpuses oleksid alati läbitavad ja et neisse ei oleks kogunenud tolmu. Samuti peavad olema puhtad köik sae reguleerimiselemendid. Vajadusel puhastage saagi pintsli abil. Pöhjalikuma puhastuse tagab aga suruõhu kasutamine. Suruõhu kasutamisel kandke alati kaitseprille

ja respiraatorit. Ärge toppige ventilatsiooniavade puhastamiseks neisse selliseid teravaid esemeid nagu kruvikeerajad jms.

• Ärge kasutage puhastamiseks bensiini, lahusteid ega puhastusaineid, need võivad kahjustada sae plastelemente.
• Juhul, kui sae mootori kommutaatorist eraldub liigselt sädemeid, eemaldage elektritööriist kasutusest ja viige parandusse.
• Normaalse kasutuse korral muutub lõiketera mingi aja möödudes nüriks. Selle tunnuseks on näiteks vajadus suruda saagimise ajal saele suurema jõuga. Kui ilmneb lõiketera vigastus, tuleb tera koheselt välja vahetada.
  • Lõiketera peab olema alati terav.

LÖIKEKETTA VAHETAMINE

- Komplekti kuuluva võtme abil keerake lahti (keerates vasakule) lõikeketta kinnituspolt (8).

• Sae spindli pöörlemise takistamiseks lukustage spindel lõikeketta poldi lahtikeeramise ajaks spindli lukustusnupu (10) abil (joonis D).
  • Eemaldage välimine seib (7).
• Alumise katte kangı (3) abil lükake alumist katet (9) niipalju üles, et see liiguks maksimaalselt ülemise katte (2) alla (sellel ajal kontrollige alumise katte vedru seisundit ja toimimist).
  • Eemaldage lõikketas läbi prao sae jalas (5).
• Asetage uus löikeketas selliselt, et löikeketta hammaste ja kettal oleva noole suund langeks kokku ketta kattel oleva noolega.
• Pistke uus lõokeketas läbi prao sae jalas ja kinnitage spindlile, toimides vastupidises järjekorras vörreldes lõikeketta eemaldamisega.

Jälgige, et paigaldatava saeketta hambad jääksid öigesse suunda. Elektritööriista spindli pöörlemissuunda näitab mool sae korpusel.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm) või rebenenud süsiharjad tuleb koheselt välja vahetada. Vahetage alati mõlemad harjad korraga.

• Keerake harjade katted (16) lahti (joonis E).
  • Eemaldage kulunud harjad.
  • Eemaldage öhujoa abil söetolm.
• Paigaldage uued süsiharjad (joonis F) (harjad peavad asetuma vabalt harjahoidjasse).
  • Kinnitage harjade katted (16).

Pärast harjade vahetamist käivitage ketassaag ilma koormuseta ja oodake pisut, et harjad sobituksid mootori kommutaatoriga. Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead tuleb lasta parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALSED VÕIMSUSED

Ketassaag
Parameeter Väärtus
Toitepinge 230 V AC
Võrgusagedus 50 Hz
Nimivõimsus 1200 W
Pöörlemiskiirus ilma koormuseta 5500		min^-1
Nurga all saagimise ulatus 0° - 45°
Lõikeketta välimine läbimõõt 185 mm
Lõikeketta ava läbimõõt 20 mm
Saetava materjali maksimaalne paksus	Täisnurga all 65 mm
	Kaldnurga (45°) all	43 mm
Kaitseklass II
Kaal 3,8 kg
Tootmisaasta		2023

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Helirōhutase: Lp_A=92,1 dB(A) K=3 dB(A)

Müra vöimsustase: Lw _t = 103,1 dB(A) K = 3 dB(A)

Mõõdetud vibratsioonitase: a_b=2,092 m/s^2 K=1,5 m/s^2

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, vaid viige need käitlemiseks vastavasse asutusse. Informatsooni toote käitlemise kohta annab müüja vöi kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad looduslikule keskkonnale ohtikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

* Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi „Grupa Topex”) informeerib, et kök käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skezemide, jooniste, samuti selle uślesehitusega seotud autorióigused kuuluvad eranditult. Grupa Topex’ile ja on kaitstud 4. veebruari 1994 autorióiguste ja muude sarnaste õiguste seadusega (vt. Seaduste ajakiri 2006 NR 90 Lk 631 koos hilsemate muudatustega). Kogu juhendi vöi selle osade kopeerimine, töötlemine ja modiftseerimine kommertseesmärkilde ilma Grupa Topex’ i kirjaliku loata on rangelt keelatud ning vöib kaasa tuua tsivilvastutuse ning karlistuse.

ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ ЦИРКУЛЯР 58G488

EÜ vastavusdeklaratsioon

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel.

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab standardite nõuetele:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Teavitatud asutus:

Nr. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Saksamaa.

EÜ tüübihindamistõend nr:

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente

mida lõppkasutaja lisab või mida ta teeb hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Grupa Topex Sp. z o.o. Sp.k.
