Produkta veids	Ripzāģis
Zīmols	Graphite
Modelis	58G488
Ražošanas gads	2023
Barošana	230 V maiņstrāva, 50 Hz
Jauda	1200 W
Tukšgaitas rotācijas ātrums	5500 min⁻¹
Asmens diametrs	185 mm
Asmens urbums	20 mm
Maks. griešanas dziļums (90°)	65 mm
Maks. griešanas dziļums (45°)	43 mm
Slīpuma leņķa diapazons	0° līdz 45°
Svars	3,8 kg
Aizsardzības klase	II
Skaņas spiediena līmenis (LpA)	92,1 dB(A), K=3 dB(A)
Skaņas jaudas līmenis (LwA)	103,1 dB(A), K=3 dB(A)
Vibrācija (ah)	2,092 m/s², K=1,5 m/s²
Iekļauts paralēlais vadotnis	Jā, 1 gab.
Piegādātie asmeņi	2 gab.
Transporta koferis	Jā, iekļauts
Galvenās funkcijas	Taisna griešana, slīpa griešana, grimšanas griešana, paralēlā vadība
Apkope un tīrīšana	Ventilācijas atveru tīrīšana, asmens un ogļu suku nomaiņa
Drošība	Automātiskais apakšējais pārsegs, slēdža bloķēšana, pretatsitiena aizsardzība
Rezerves daļas un remontējamība	Pieejami standarta asmeņi, nomaināmas ogļu sukas, pilnvarots serviss
Vispārīga informācija	Iekštelpu lietošanai, mājas darbi un viegli darbi

Bieži uzdotie jautājumi - 58G488 Graphite

Kā noregulēt griešanas dziļumu?

Atskrūvējiet dziļuma bloķēšanas sviru (12), noregulējiet vēlamo dziļumu, izmantojot skalu (0-65 mm), tad atkal pievelciet sviru.

Kā nomainīt zāģa asmeni?

Atvienojiet zāģi. Izmantojiet uzgriežņu atslēgu, lai atskrūvētu stiprinājuma bultskrūvi (8), griežot pa kreisi, vienlaikus bloķējot vārpstu ar bloķēšanas taustiņu (10). Noņemiet spīļu paplāksni (7) un lietoto asmeni. Uzstādiet jauno, ievērojot griešanās virzienu (bultiņa uz pārsega).

Kā lietot paralēlo vadotni?

Atskrūvējiet bloķēšanas sviru (4), ievietojiet vadotnes sliedi pēdas atverēs (5), iestatiet vēlamo attālumu, izmantojot skalu, tad pievelciet sviru. Vadotni var uzstādīt labajā vai kreisajā pusē.

Kāda ir šī ripzāģa jauda?

Jauda ir 1200 W, ar spriegumu 230 V un frekvenci 50 Hz.

Kā veikt slīpo griezumu?

Atskrūvējiet pēdas bloķēšanas sviru (17), nolieciet pēdu vēlamajā leņķī (0° līdz 45°), izmantojot skalu, tad atkal pievelciet sviru. Veiciet griezumu ar vienmērīgu kustību.

Ko darīt, ja asmens iestrēgst sagatavē?

Nekavējoties atlaidiet slēdzi un turiet zāģi nekustīgu, līdz asmens pilnībā apstājas. Neizņemiet asmeni kustībā. Pirms turpināt, pārbaudiet iestrēgšanas cēloni (atlaidināts asmens, nepareizs dziļums utt.).

Kā nomainīt ogļu sukas?

Atvienojiet zāģi. Atskrūvējiet vākus (16), izņemiet nolietotās sukas, notīriet iekšpusi ar saspiestu gaisu, ievietojiet jaunās sukas (tām brīvi jāslīd) un atkal uzlieciet vākus. Ļaujiet zāģim darboties tukšgaitā dažas minūtes, lai to iebrauktu.

Kādi asmeņu veidi ir ieteicami?

Izmantojiet tikai 185 mm diametra asmeņus ar 20 mm urbumu, kas atbilst EN 847-1 standartam un ir ražotāja ieteikti. Neizmantojiet abrazīvus slīpēšanas diskus vai asmeņus bez karbīda zobiem.

Kā tīrīt ripzāģi?

Atvienojiet ierīci. Notīriet ventilācijas atveres ar otu vai saspiestu gaisu (valkājiet aizsargbrilles un masku). Neizmantojiet benzīnu vai agresīvus šķīdinātājus. Neievietojiet asus priekšmetus atverēs.

Kur atrast rezerves daļas?

Sazinieties ar pilnvarotu Graphite servisa centru vai specializētu izplatītāju. Standarta asmeņi (185x20 mm) ir plaši pieejami.

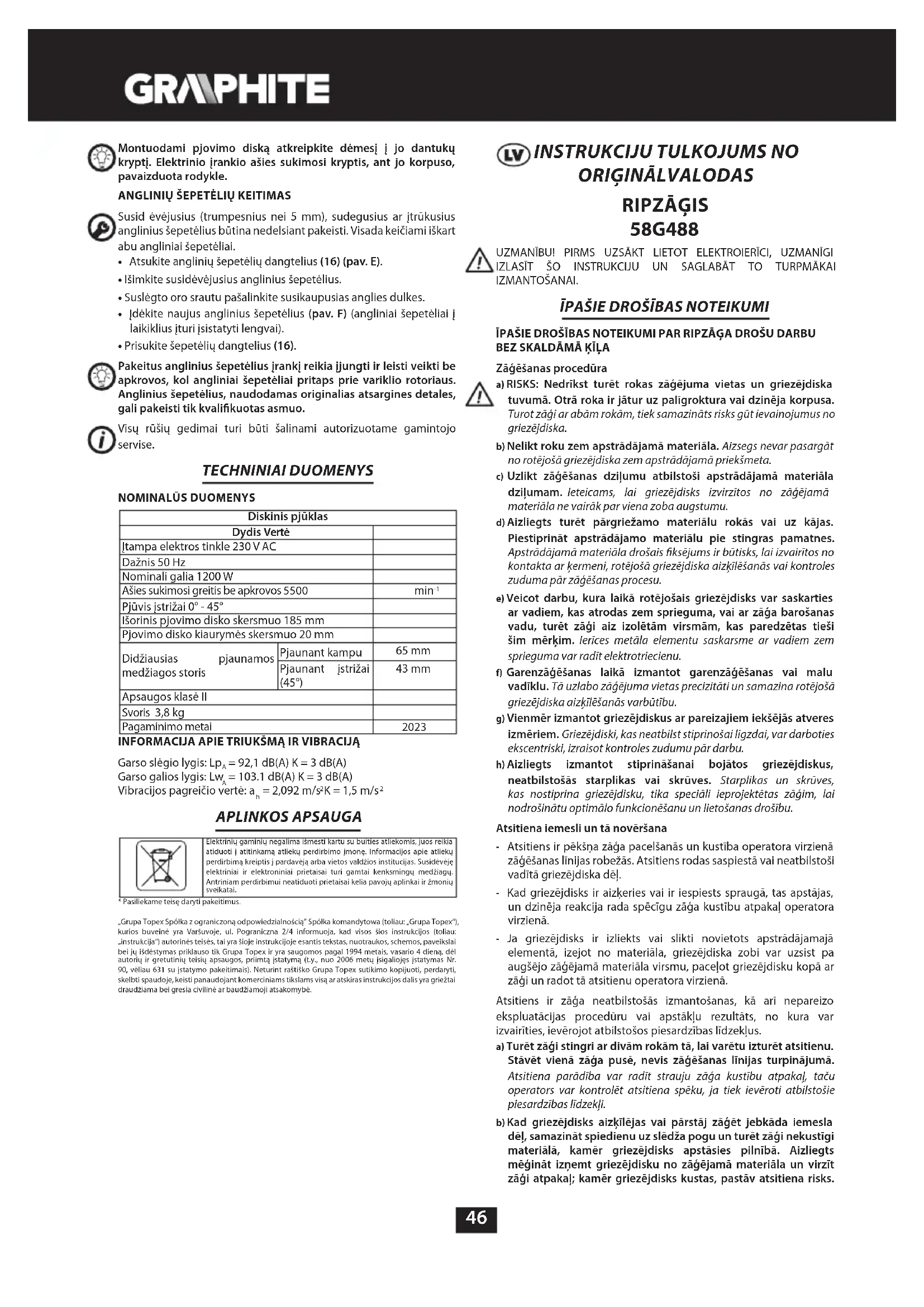

LIETOŠANAS INSTRUKCIJA 58G488 Graphite

a) RISKS: Nedrikst turēt rokas zāgējuma vietas un griezejdiska tuvumā. Otrā roka ir jātur uz palīgroktura vai dzinēja korpusa. Turot zāgi ar abām rokām, tiek samazināts risks gut ievainojumus no griezejdiska.

b) Nelikt roku zem apstrādājamā materiāla. Aizsegs nevar pasargāt no rotējošā griezējdiska zem apstrādājamā priekšmeta.
c) Uzlikt zāgēšanas dzilumu atbilstoši apstrādājamā materiāla dzilumam. leteicams, lai griezejdisks izvirzītos no zāgējamā materiāla ne vairāk par viena zoba augstumu.
d) Aizliegts turêt pârgriežamo materiâlu rokās vai uz kājas. Piestiprināt apstrādājamo materiālu pie stingras pamatnes. Apstrādājamā materiāla drošais fiksējums ir būtisks, lai izvairītos no kontakta ar ħermeni, rotējošā griezējdiska aizkīlēšanas vai kontroles zuduma pār zāgēšanas procesu.
e) Veicot darbu, kura laikā rotējošais griezejdisks var saskarties ar vadiem, kas atrodas zem sprieguma, vai ar zāga barošanas vadu, turēt zāgi aiz izolētām virsmām, kas paredzētas tieši šim mērķim. lerīces metāla elementu saskarsme ar vadiem zem sprieguma var radīt elektrotriecienu.
f) Garenzāgēšanas laikā izmantot garenzāgēšanas vai malu vadīklu. Tā uzlabo zāgējuma vietas precizitāti un samazina rotējošā griezejdiska aizkīlēšanās varbūtību.
g) Vienmēr izmantot griezējdiskus ar pareizajiem iekšējās atveres izmēriem. Griezējdiski, kas neatbilst stiprinošai ligzdai, var darboties ekscentriski, izraisot kontroles zudumu pār darbu.
h) Aizliegts izmantot stiprināšanai bojātos griezējdiskus, neatbilstošās starplikas vai skrūves. Starplikas un skrūves, kas nostiprina griezējdisku, tika speciāli ieprojektētas zāgim, lai nodrošinātu optimālo funkcionēšanu un lietošanas drošību.

Atsitiena iemesli un tā novēršana

• Atsitiens ir pēkšna zāga pacelšanās un kustība operatora virzienā zāgēšanas līnijas robežās. Atsitiens rodas saspiestā vai neatbilstoši vadītā griezejdiska dēļ.
• Kad griezejdisks ir aizkeries vai ir iespiests spraugā, tas apstājas, un dzinēja reakcija rada spēcīgu zāga kustību atpakal operatora virzienā.
• Ja griezējdisks ir izliekts vai slikti novietots apstrādājamajā elementā, izejot no materiāla, griezējdiska zobi var uzsist pa augšējo zāgējamā materiāla virsmu, paceļot griezējdisku kopā ar zāgi un radot tā atsitienu operatora virzienā.

Atsitiens ir zāga neatbilstošas izmantošanas, kā arī nepareizo ekspluatācijas procedūru vai apstākļu rezultāts, no kura var izvairities, ievērojot atbilstošos piesardzības līdzekļus.

a) Turêt zâğı stingri ar divâm rokâm tã, lai varêtu izturêt atsitienu. Stâvêt vienă zâğa pusë, nevis zâgëšanas lînijas turpinâjumâ. Atsitiena parâdîba var radît strauju zâğa kustîbu atpakal, taču operators var kontrolët atsitiena spëku, ja tiek ievēroti atbilstošie piesardzîbas lîdzekli.
b) Kad griezëjdisks aizkilëjas vai pärstaj zagët jebkāda iemesla dël, samazinät spiedienu uz slëdža pogu un turët zagi nekustigi materiälä, kamër griezëjdisks apstäsies pilnibä. Aizliegts meğinät iznemt griezëjdisku no zagëjamä materiäla un virzit zagi atpakal; kamër griezëjdisks kustas, pastāv atsitiena risks.

Pārbaudīt un veikt koriģējošās darbības, lai novērstu griezējdiska dilšanas iemeslus.

c) Atkārtoti ieslēdzot zāgi apstrādājamā elementā, uzlikt griezejdisku pa vidu gropei un pārbaudit, vai griezejdiska zobi nav noblokēti materiālā. Ja griezejdisks aizkīlējas, kad zāgis tiek atkārtoti ieslēgts, tas var izbīdīties vai radīt atsitienu attiecībā pret apstrādājamo elementu.
d) Atbalstit lielās plātnes, lai samazinātu griezejdiska saspiešanās un atsitiena risku. Lielajām plātnēm ir tieksme saliekties zem sava svara. Balsti ir jānovieto abās pusēs zem plātnes, zāgēšanas linijas un plātnes malu tuvumā.
e) Nedrikst izmantot neasus vai bojātus griezejdiskus. Neasie vai neatbilstošie griezejdiska zobi veido šauro gropi, radot pārmērīgo berzi, griezejdiska aizkīlēšanos un atsitienu.
f) Pirms veikt zāgēšanu, stingri nofiksēt zāgēšanas dziljuma un noliekuma lenka spiles. Ja zāga iestatījumi mainās zāgēšanas laikā, tas var radīt aizkilēšanās un atsitienu.
g) Īpaši Jāuzmanās ar dzilzāgēšanu starpsienās. Griezejdisks var pārgriezt citus prieksmetus, kas nav redzami no ārpuses, radot atsitienu.

Apakšējā aizsargaizsega funkcijas

a) Pirms katras lietošanas reizes pārbaudit, vai apakšējais aizsegs ir pareizi uzlikts. Nedrikst izmantot zāgi, ja apakšējais aizsegs nekustas brīvi un neaizveras nekavējoties. Aizliegts fiksēt vai atstāt apakšējo aizsegu atvērtā stāvoklī. Ja zāgis nejauši nokrit, apakšējais aizsegs var deformēties. Pacelt apakšējo aizsegu ar atvelkošo rokturi un pārliecināties, ka aizsegs kustas brīvi un nepieskaras griezējdiskam vai citiem elementiem jebkādā no zāgēšanas lenkiem un dzilumiem.
b) Pārbaudit apakšējā aizsega atsperes darbību. Ja aizsegs un atspere darbojas neatbilstoši, pirms lietošanas tās ir jāsalabo. Apakšējā aizsega darbība var tikt palēnināta bojāto elementu, lipīgo nosēdumu vai atgriezumu uzslānojumu dēļ.
c) Apakšējo aizsegu ir pielaujams noņemt ar rokām tikai tādas specifiskās zāgēšanas laikā kā „dzilzāgēšana“ un „saliktā zāgēšana“. Pacelt apakšējo aizsegu ar atvelkošo rokturi un, kad griezējdisks iegremdēsies materiālā, atlaist aizsegu. Cita veida zāgēšanas laikā ir ieteicams, lai apakšējais aizsegs darbotos automātiski.
d) Pirms nolikt zāgi uz darba galda vai grīdas, vienmēr jāskatās, lai apakšējais aizsegs aizsegtu griezējdisku. Neaizsegtais rotējošais griezējdisks var radīt situāciju, kad zāgis sāks kustēties atpakal, sagriežot visu sava ceļā. Jānem vērā laiks, kas nepieciešams griezējdiska apturēšanai pēc zāga izslēgšanas.

Papildu drošības norādījumi

Piesardzības līdzekļi

a) Neizmantot bojatus vai deformētus griezejdiskus.
b) Neizmantot slīpdiskus.
c) Izmantot tikai ražotāja ieteiktus griezējdiskus, kas atbilst standarta EN 847-1 prasībām.
d) Aizliegts izmantot griezējdiskus, kuriem nav zobu ar cietsakausējuma plāksnītēm.
e) Dažu koksnes paveidu puteklj var būt bīstami veselībai. Tiešais fiziskais kontakts ar putekliem var izraisīt alergisko reakciju un/vai operatora vai trešo personu elpošanas sistēmas slimības. Ozola vai dižskābārža koksnes puteklj ir kancerogēni, īpaši savienojumā ar koksnes apstrādes līdzekliem (koksnes impregnantiem).
f) Izmantot tādus personīgos drošības līdzekļus kā:

- dzirdes aizsarglidzekli, lai samazinātu dzirdes zuduma risku; - acu aizsarglidzekli;

- elpcelu aizsarglidzekli, lai samazinātu kaitīgo putekļu ieelpošanas risku;

- aizsargcimdi griezëjdisku, kâ arî citu grubułainu un asu materiâlu apkalpošanai (nomaiņas laikā griezëjdiski ir jātur aiz atveres, kad vien tas ir iespējams);

g) Koksnes zāgēšanas laikā pieslēgt putekļu nosūkšanas sistēmu.

Drošs darbs

a) Jāpiemēro griezējdisks tam materiāla veidam, kas ir jāzāgē.
b) Izmantot zāgi tikai koksnes materiālu vai koksnes izstrādājumu zāgēšanai.
c) Nedrikst izmantot zāgi bez aizsega vai tad, kad tas ir noblokëts.
d) Brīvi guļošie materiāli un izslējušies elementi nedrīkst atrasties uz grīdas ierīces darbības zonā.
e) Darba vietā ir jānodrošina atbilstošais apgaismojums.
f) lerices apkalpojošam personalam ir jābūt atbilstoši apmācītam par ierices lietošanu, apkalpošanu un darbu.
g) Izmantot tikai asos griezējdiskus.
h) Pievērst uzmanību maksimālajam ātrumam, kas ir norādīts uz griezējdiska.
i) Pārliecināties, ka izmantojamie elementi atbilst ražotāja rekomendācijām.
j) Atvienot zāgi no barošanas, ja tiek veikti apkopes darbi.
k) Ja darba laikā tiks bojāts barošanas vads, nekavējoties atslēgt barošanu. NEPIESKARTIES PIE BAROŠANAS VADA PIRMS BAROŠANAS ATSLĒGŠANAS.
I) Ja zāgis ir aprikots ar lāzeri, nedrikst nomainīt to pret cita tipa lāzeri, jebkāda veida remontdarbi ir jāveic sertificētā servisa centrā. Nedrikst virzīt lāzeri cilvēku un dzīvnieku virzienā.
m) Neizmantot ierici stacionāri. Tā nav paredzēta darbam kopā ar zāgēšanas galdu.
n) Apstrādei paredzētais materiāls ir jāpiestiprina pie stabilās pamatnes un jānofiksē ar spilēm, lai izvairītos no materiāla kustībām darba laikā. Šāds apstrādājamā materiāla fiksēšanas veids ir drošāks nekā materiāla turēšana rokās.
o) Pirms ierīces nolikšanas malā ir jäuzgaida, kamēr griezējdisks apstāsies. Griezējdisks var noblokēties un radit kontroles zudumu pār ierīci.

UZMANĪBU! lerīce ir paredzēta izmantošanai iekštelpās.

Neskatoties uz drošu ierices konstrukciju, kā arī drošības līdzekļu izmantošanu, vienmēr pastāv neliels risks gūt ievainojumus darba laikā.

UZBÜVE UN PIELIETOJUMS

Ripzāgis ir II elektroaizsardzības klases manuālā tipa elektroinstruments. Tā piedziņu veido vienfāzes kolektora dzinējs. Ši tipa elektroinstrumenti tiek plaši izmantoti to koksnes un koksnei lidzigo materiālu pārgriēšanai, kas ir piemēroti elektroinstrumenta lielumam. Ripzāgi nedrikst lietot malkas zāgēšanai. Par neatbilstošo lietošanu tiek uzskatīta rīcība, kas neatbilst augstāk minētam darbībām ar ripzāgi. Ripzāgis ir jāizmanto tikai ar atbilstošiem griezējdiskiem ar cietsakausėjuma plāksnītēm. Ripzāga pielietošanas sfēras ir sekojošas: vieglie darbi darbnīcās, kā arī visa veida mājamatniecības darbi.

Elektroinstrumentu nedrikst izmantot nesaskaṇā ar tā izraudzīšanu.

Zemāk minētā numerācija attiecās uz tiem instrumenta elementiem, kuri ir minēti dotās instrukcijas grafiskajā daļā.

1. Puteklu novadīšanas uzgalis
2. Augšējais aizsegs
3. Apakšējā aizsega svira
4. Paralēlās vadīklas blokēšanas grieztuvīte
5. Ripzāga pēda
6. Griezējdisks
7. Uzmavas starplika
8. Griezējdiska nostiprinošā skrūve
9. Apakšējais aizsegs
10. Darbvārpstas blokēšanas poga
11. Priekšējais rokturis
12. Griešanas dziluma blokēšanas svira
13. Slēdzis
14. Slēdža blokēšanas poga
15. Pamatrokturis

16. Oglekla suku väks

17. Pēdas novietojuma blokēšanas grieztuvīte

18. Skala 0° griešanai zem lenka
19. Skala 0° perpendikulārai griešanai
    * Zimējums un izstrādājums var nedaudz atskirties.

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMAÇIJA

APRİKOJUMS UN PIEDERUMI

1. Paralēlā vadīkla - 1 gab.
2. Griešanas disks - 2 gab.
3. Sešstūra atslēga - 1 gab.
4. Transportēšanas koferis - 1 gab.

SAGATAVOŠANĀS DARBAM

GRIEŠANAS DZIŁUMA IESTATĪJUMI

Griešanas dzilumu var noregulēt diapazonā no 0 līdz 65 mm.

- Atlaist griešanas dziluma blokēšanas sviru (12).

• lestatīt nepieciešamo griešanas dzilumu (izmantojot skalu).
• Noblokët griešanas dziluma blokëšanas sviru (12) (A zim.).

VADIKLAS MONTAZA PARALELAI GRIEŠANAI

Sagriežot materiālu uz šauriem gabaliem, nepieciešams izmantot paralēlo vadiklu. Tā var tikt piestiprināta no elektroinstrumenta labās vai kreisās puses.

• Atlaist paralēlās vadīklas blokēšanas grieztuvīti (4).
• lelikt paralēlās vadīklas līstu ripzāga pēdas (5) divās atverēs.

- lestatīt nepieciešamo attālumu (izmantojot skalu).

- Piestiprināt paralēlo vadīklu ar paralēlās vadīklas blokēšanas grieztuvītes (4) palīdzību.

Paralēlā vadīkla var tikt izmantota arī griēšanai zem lenķa diapazonā no 0° līdz 45°.

Nekad nedrikst piejaut, lai roka vai pirksti atrastos aiz strādājošā ripzāga. Mugurējā atsitiena gadījumā, ripzāgis var nosligt uz roku, radot nopietnu kērmeņa ievainojumu.

APAKŠEJÄ AIZSEGA ATBĪDĪŠANA

Griezējdiska (6) apakšējais aizsegs (9) automātiski atbīdās, saskaroties ar pārgriežamo materiālu.

Lai atbīdītu aizsegu ar rokām, nepieciešams pārvietot apakšējā aizsega sviru (3).

PUTEKLU NOVADIŠANA

Ripzāgis ir aprikots ar putekļu novadišanas uzgali (1), kas Jauj novadīt puteklus un skaidas, kas rodas griešanas laikā.

DARBS / IESTATIJUMI

IESLĘGŠANA / IZSLĘGŠANA

Elektrotikla spriegumam ir jāatbilst tam sprieguma lielumam, kas ir dots ripzāga nominālajā tabulā. Ripzāga ieslēgšanas laikā ripzāgi ir jātur ar abām rokām, jo dzinēja griešanās moments var radīt nekontrolējamo elektroinstrumenta kustību.

Ir jāatceras, ka pēc ripzāga izslēgšanas tā kustīgie elementi turpina kādu laiku rotēt.

Ripzāgis ir aprikots ar slēdža blokēšana pogu (14), kas pasargā no gadījuma ieslēgšanas.

leslēgšana:

- Nospiest slēdža blokēšanas pogu (14) (B zīm.).

• Nospiest slēdža pogu (13).

leslēgšana:

• Samazināt nospiedienu uz slēdža pogu (13)

GRIEŠANA

- Uzsākot darbu, ripzāgi nepieciešams vienmēr turēt stingri ar abām rokām, izmantojot abus rokturus.

• Ripzāgi drīkst ieslēgt tikai tad, kad tas ir novietots nomalus no apstrādāšanai paredzamā materiāla.
• Uz ripzāgi nedrikst ilgstoši pārmērigi spiest.
• Pēc griešanas pabeigšanas ir jālauj, lai griezējdisks pilnīgi apstājas.
• Ja griešanas process netiks pabeigts līdz galam, turpinot to, pēc ripzāga ieslēgšanas, vispirms nepieciešams uzgaidīt, kamēr tas sasniegs savu maksimālo griešanās ātrumu, un tad uzmanīgi ielikt griezejdisku pārgriežamā materiāla zāga celā.

- Dažkārt, griežot materiāla (koknes) škiedras škērsām, tām ir tendence pacelties augšā un attrūkties (pārvietojot ripzāgi ar mazu ātrumu, tiek samazināta šis tendencies parādiśanās iespējamība).

• Pārliecināties, ka apakšējais aizsegs savā kustībā aiziet līdz malējam stāvoklim.
• Pirms griešanas vienměr ir jāpārliecinās, ka griešanas dziljuma blokēšanas svira un ripzāga pēdas blokēšanas grieztuvīte ir atbilstoši aizgrieztas.
• Ripzāgim ir jāizmanto tikai tie griezejdiski, kuriem ir atbilstošs ārējais diametrs, kā arī iekšējās atveres diametrs.
  • Pārgriežamais materiāls ir stingri jānofiksē.
• Ripzāga pēdas platāko daļu nepieciešams novietot tajā materiāla daļā, kura netiek nogriezta.

Ja materiāla izmēri nav lieli, tad materiālu nepieciešams nofiksēt ar galdnieka spilēm. Ja ripzāga pēda nepārvietojas pa apstrādājamo materiālu, bet ir paceltā stāvokli, tad pastāv mugurējā atsitiena risks.

Atbilstoša pārgriežamā materiāla fiksācija un stingra ripzāga turēšana nodrošina pilnu kontroli pār elektroinstrumenta darbību, kas ľauj izvairīties no kermana bojājumiem. Mazus materiāla gabalus nedrikst balstit ar roku.

GRIEŠANA ZEM LENKA

- Atlaist pēdas novietojuma blokēšanas grieztuvīti (17) (C zīm.).

• Iestatīt ripzāga pēdu vēlamā leŋkī (no 0° līdz 45°) ar skalas palīdzību.
• Aizgriezt pēdas novietojuma blokēšanas grieztuvīti (17).

Ir jāatceras, ka griešanas zem lenka laikā pastāv lielāka mugurējā atsitiena iespējamība (lielāka griezējdiska aizkīlēšanās iespēja), tāpēc nepieciešams īpaši pievērst uzmanību tam, lai ripzāga pēda piegultu ar visu savu virsmu pie apstrādājamā materiāla virsmas. Griešanu veikt ar laidenu kustību.

GRIEŠANA, IEGRIEŽOTIES MATERIĀLĀ

Pirms regulācijas, atslēgt ripzāgi no barošanas.

- lestatīt vēlamo griešanas dzilumu, kas atbilst pārgriežamā materiāla dzilumam.

• Noliekt ripzāgi tā, lai priekšējā ripzāga pēdas mala atbalstītos pret pārgriešanai domāto materiālu, bet skala 0° perependikulārai griešanai atrastos uz paredzamās griešanas līnijas.
• Pēc ripzāga novietošanas, griešanas uzsākšanas vietā pacelt apakšējo aizsegu (9) ar apakšējā aizsega sviru (3) (griezejdisks atrodas virs materiāla).
• leslëgt elektroinstrumentu un uzgaidit, kamër griezëjdisks sasniegs maksimälo griëšanäs ätrumu.
• Pakāpeniski nolaist ripzāgi, iedzilinot griezejdisku materiāla (šis darbības laikā priekšējai ripzāga pēdas malai ir jāsaskaras ar materiāla virsmu).
• Kad griezējdisks sāk griešanu, atlaist apakšējo aizsegu.
• Kad ripzāga pēda atradīsies ar visu savu virsmu uz materiāla, turpināt griešanu, pārvietojot ripzāgi uz priekšu.
• Aizliegts pārvietot ripzāgi ar rotejošo griezejdisku, jo tas var radit mugurējā atsitiena parādību.
• legriešanu pabeigt tieši pretēji šis darbības iesākšanai, pagriežot

ripzāgi apkārt ripzāga pēdas priekšējas malas un apstrādājamā materiāla salaiduma līnijai.

• Pirms elektroinstrumenta iznemšanas no materiāla jaut, lai griezējdisks pilnīgi apstātos pēc ripzāga izslēgšanas.
• Ja pastāv tāda nepieciešamība, stūru nobeigumapstrādi veikt ar finierzāgīti vai manuālo zāgi.

LIELU MATERIĀLU GRIEŠANA

Griežot lielākas materiāla plātnes vai dēļus, tos nepieciešams atbilstoši balstit, lai varētu izvairīties no gadījuma griezejdiska raušanās (atsitiena parādība) griezejdiska aizkīlēšanās del zāga celā.

• Balstīt plātni vai dēli pārgriešanas vietas tuvumā.
• Pärliecināties, ka griezējdiska novietojums garantē, ka pārgriešanas laikā nenotiks darba galda vai balsta bojājums.

APKALPOŠANA UN APKOPE

Pirms säkt veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulāciju, remontu vai apkalpošanu, nepieciešams atslēgt elektrokabela kontaktdakšu no kontaktligzdas.

• Ir jāseko tam, lai ripzāga korpusa ventilācijas spraugas būtu valīgas un bez putekļu nosēdumiem. Vienmēr tīriem ir jābūt arī ripzāga regulācijas elementiem. Ja ir tāda nepieciešamība, tie ir jātīra ar otu. Visefektīvāko tīrišanu nodrošina saspiestā gaisa izmantošana. Izmantojot saspiesto gaisu, vienmēr ir jāuzliek aizsargbrilles un aizsargmaska. Ventilācijas spraugas nedrikst tīrīt ar tādiem asiem elementiem kā skrūvgrieži.
• Tirišanai nedrikst izmantot benzīnu, škīdinātāju vai detergentus, kuri varētu bojāt ripzāga plastmasas elementus.
• Pārmērīgās dzinēja kolektora dzirksteļošanas gadījumā, elektroinstrumentu nepieciešams izņemt no ekspluatācijas un nogādāt sertificētā servisā.
• Normālas ekspluatācijas laikā griezejdisks pēc kāda laika notrulināsies. Truluma pazīme ir spiediena palielināšanos, pārvietojot ripzāgi griešanas laikā. Ja tiks konstatēts ripzāga bojājums, to nekavējoties nepieciešams nomainīt.
  • Griezējdiskam vienmēr ir jābūt asam.

GRIEZĘDISKA NOMAINA

• Ar pievienotās atslēgas palīdzību atskrūvēt griezējdiska nostiprinošu skrūvi (8), griežot pa kreisi.
• Lai novērstu ripzāga darbvārpstas griešanos, atskrūvējot griezejdiska nostiprinošu skrūvi, nepieciešams noblokēt darbvārpstu ar darbvārpstas blokēšanas pogu (10) (D zīm.).
• Noņemt iekšējo uzmavas starpliku (7).
• Ar apakšējā aizsega sviru (3) pārvietot apakšējo aizsegu (9) tā, lai tas maksimāli ieietu augšējā aizsegā (2) (šajā laikā ir jāpārbauda apakšējā aizsega atsperes stāvokli un darbību).
• Izņemt griezējdisku no spraugas ripzāga pēdā (5).
• lelikt jauno griezëjdisku tâdă stăvoklî, kură griezëjdiska zobu novietojums un uz griezëjdiska esošas bultas virziens pilnibă sakristu ar tâs bultas virzienu, kas atrodas uz apakšëjă aizsega.
• Ielikt griezejdisku caur spraugu ripzaga pêdã un piestiprinãt to pie darbvârpstas, rīkojoties pretēji demontāžai.

Ir jäpievërs uzmanība tam, lai griezëjdisks tiktu piestiprināts ar atbilstoša virzienä novietotiem zobiem. Elektroinstrumenta darbvärpstas griësanäs virzienu norāda bulta uz ripzāga korpusa.

OGLEKLA SUKU MAINA

Izlietotās (īsākas par 5 mm), sadedzinātas vai plīsušās dzinēja oglekļa sukas nepieciešams uzreiz nomainīt.

Vienmēr vienlaicīgi ir jāmaina abas sukas.

• tskrūvēt suku vāciņus (16) (E zīm.).
- Iznemt izlietotās sukas.
- Jālikvidē eventuālie oglekļa putekļi ar saspiesta gaisa palīdzību.
- Ielikt jaunās oglekja sukas (F zīm.) (sukām ir viegli jāieslīd suku turētājos).
- Piestiprināt suku vāciņus (16).

Pēc suku maiņas nepieciešams iedarbināt elektroinstrumentu tukšgaitā un mazliet uzgaidīt, kamēr sukas pielāgosies dzinēja kolektoram. Oglekļa suku maina ir jāveic tikai kvalificētai personali, kura izmanto oriģinālās malnāmās dajās.

Jebkura veida defekti ir jālabo tikai ražotāja sertificētiem servisa centriem.

TEHNISKIE PARAMETRI

NOMINÄLIE DATI

Ripzāgis
Parametrs Vērtība
Spriegums 230 V AC
Frekvence 50 Hz
Nominālā jauda 1200 W
Darbvārpstas griešanās ātrums tukšgaitā 5500 min		-1
Griešana zem lenķa (diapazons) 0° - 45°
Griezējdiska ārējais diametrs 185 mm
Griezējdiska atveres diametrs 20 mm
Grieztā materiāla maksimālais biezums	Taisnā lenķi 65	mm
	Slīpi (45°) 43 m	mm
Elektroaizsardzības klase II
Masa 3,8 kg
Ražošanas gads		2023

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena limenis: Lp _A = 92,1 dB(A) K = 3 dB(A)

Akustiskas jaudas limenis: Lw = 103.1 dB(A) K = 3 dB(A)

Vērtība, kas mēra vibrāciju paātrinājums: a_h=2,092 m/s^2K=1,5 m/s^2

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrikst izmest kopá ar sadzíves atrkitumiem. Tie ir jánodod utilizáčijai attiecigajiem uzpěmumiem. Informáčiju par utilizáčiju var sniegt produkta párdevejs vai vietėjie varas orgāni. Izlietotás elektriskás un elektroniskás leices satur videi kaitigås vielas. leice, kura netika pakljauta otrneizejai izejvielu pärstradei, rada potenciálus draudus videi un cilvéku veselibai.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmák „Grupa Topex“) ar galveno ofis Varšava, ul. Pograniczna 2/4, Informe, ka visa veida autortiesibās attiecība uz dotās instrukcijas (turpmák „Instrukcija“) saturu, tai skaita uz tās tekstiem, samazinātām fotografijām, shēmām, zimējumiem, kā arī attiecībā uz tās kompoziciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesibām un blakustiesibām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās notelko dalu kopēśana, apstrāde, publicēśana vai modificēśana komercijas mērķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretėjā gadijumā pārkāpējs var tikt saukts pie kriminalās vai administrativas atbildības.

ALGUPÄRASE KASUTUSJUHENDI TÖLGE KETASSAAG 58G488

TÄHELEPANU: ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED

ERIOHUTUSJUHISED SÜVISTUS-KETASSAAGIDE OHUTUKS KASUTAMISEKS ILMA LÖHESTUSLIIKUTA

Saagimisprotseduur

EK atbilstības deklarācija

Ražotājs: Sp.k., Pograniczna 2/4 02-285 Warszawa

Izstrādājums: Cirkulārais zāgis

Modelis: 58G488

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktīva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu

2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Pazinotā iestāde:

Nr. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Väcija.

EK tipa pārbaudes sertifikāts Nr:

Šī deklarācija attiecas tikai uz tirgū laistajām mašinām, un tā neattiecas uz sastāvdalām.

pievieno galalietotājs vai veic vēlāk.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uzņēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
