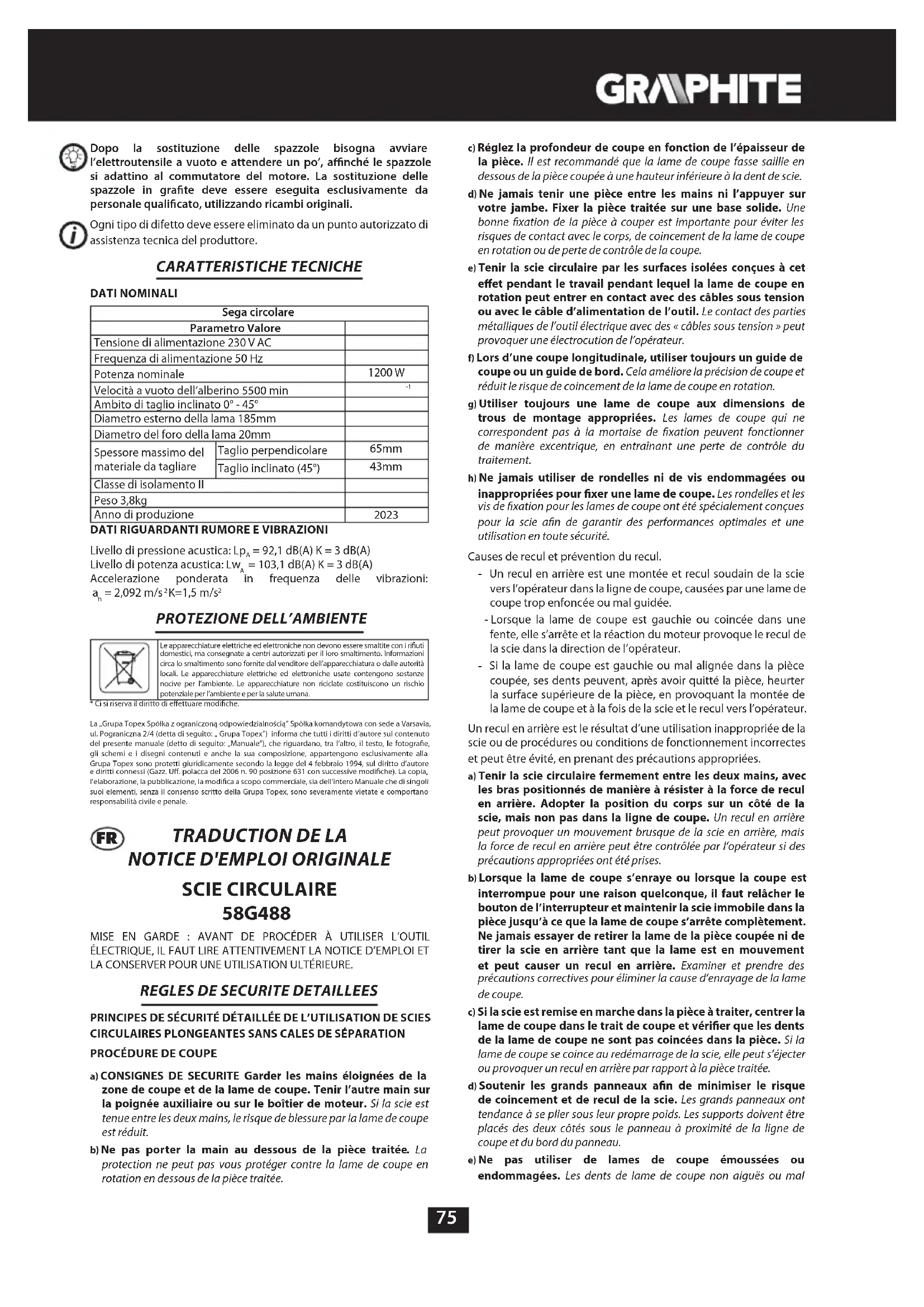

MODE D'EMPLOI 58G488 Graphite

a) CONSIGNES DE SECURITE Garder les mains éloignées de la zone de coupe et de la lame de coupe. Tenir l’autre main sur la poignée auxiliaire ou sur le boîtier de moteur. Si la scie est tenue entre les deux mains, le risque de blessure par la lame de coupe est réduit. b) Ne pas porter la main au dessous de la pièce traitée. La protection ne peut pas vous protéger contre la lame de coupe en rotation en dessous de la pièce traitée.

c) Réglez la profondeur de coupe en fonction de l’épaisseur de la pièce. Il est recommandé que la lame de coupe fasse saillie en dessous de la pièce coupée à une hauteur inférieure à la dent de scie. d) Ne jamais tenir une pièce entre les mains ni l’appuyer sur votre jambe. Fixer la pièce traitée sur une base solide. Une bonne xation de la pièce à couper est importante pour éviter les risques de contact avec le corps, de coincement de la lame de coupe en rotation ou de perte de contrôle de la coupe. e) Tenir la scie circulaire par les surfaces isolées conçues à cet eet pendant le travail pendant lequel la lame de coupe en rotation peut entrer en contact avec des câbles sous tension ou avec le câble d’alimentation de l’outil. Le contact des parties métalliques de l’outil électrique avec des « câbles sous tension » peut provoquer une électrocution de l’opérateur. f) Lors d’une coupe longitudinale, utiliser toujours un guide de coupe ou un guide de bord. Cela améliore la précision de coupe et réduit le risque de coincement de la lame de coupe en rotation. g) Utiliser toujours une lame de coupe aux dimensions de trous de montage appropriées. Les lames de coupe qui ne correspondent pas à la mortaise de xation peuvent fonctionner de manière excentrique, en entraînant une perte de contrôle du traitement. h) Ne jamais utiliser de rondelles ni de vis endommagées ou inappropriées pour xer une lame de coupe. Les rondelles et les vis de xation pour les lames de coupe ont été spécialement conçues pour la scie an de garantir des performances optimales et une utilisation en toute sécurité. Causes de recul et prévention du recul. - Un recul en arrière est une montée et recul soudain de la scie vers l’opérateur dans la ligne de coupe, causées par une lame de coupe trop enfoncée ou mal guidée. - Lorsque la lame de coupe est gauchie ou coincée dans une fente, elle s’arrête et la réaction du moteur provoque le recul de la scie dans la direction de l’opérateur. - Si la lame de coupe est gauchie ou mal alignée dans la pièce coupée, ses dents peuvent, après avoir quitté la pièce, heurter la surface supérieure de la pièce, en provoquant la montée de la lame de coupe et à la fois de la scie et le recul vers l’opérateur. Un recul en arrière est le résultat d’une utilisation inappropriée de la scie ou de procédures ou conditions de fonctionnement incorrectes et peut être évité, en prenant des précautions appropriées. a) Tenir la scie circulaire fermement entre les deux mains, avec les bras positionnés de manière à résister à la force de recul en arrière. Adopter la position du corps sur un côté de la scie, mais non pas dans la ligne de coupe. Un recul en arrière peut provoquer un mouvement brusque de la scie en arrière, mais la force de recul en arrière peut être contrôlée par l’opérateur si des précautions appropriées ont été prises. b) Lorsque la lame de coupe s’enraye ou lorsque la coupe est interrompue pour une raison quelconque, il faut relâcher le bouton de l’interrupteur et maintenir la scie immobile dans la pièce jusqu’à ce que la lame de coupe s’arrête complètement. Ne jamais essayer de retirer la lame de la pièce coupée ni de tirer la scie en arrière tant que la lame est en mouvement et peut causer un recul en arrière. Examiner et prendre des précautions correctives pour éliminer la cause d’enrayage de la lame de coupe. c) Si la scie est remise en marche dans la pièce à traiter, centrer la lame de coupe dans le trait de coupe et vérier que les dents de la lame de coupe ne sont pas coincées dans la pièce. Si la lame de coupe se coince au redémarrage de la scie, elle peut s’éjecter ou provoquer un recul en arrière par rapport à la pièce traitée. d) Soutenir les grands panneaux an de minimiser le risque de coincement et de recul de la scie. Les grands panneaux ont tendance à se plier sous leur propre poids. Les supports doivent être placés des deux côtés sous le panneau à proximité de la ligne de coupe et du bord du panneau. e) Ne pas utiliser de lames de coupe émoussées ou endommagées. Les dents de lame de coupe non aiguës ou mal76 réglées donnent un trait de coupe étroit qui provoque un frottement excessif, un coincement de la lame de coupe et un recul en arrière. f) Régler assurément les pinces de la profondeur de coupe et l’angle d’inclinaison avant de procéder à la coupe. Si les réglages de la scie changent pendant la coupe, cela peut provoquer un coincement et un recul en arrière. g) Faire particulièrement attention lors de coupes profondes réalisées dans des cloisons. La lame de coupe peut couper d’autres objets invisibles de l’extérieur, en provoquant un recul en arrière. Fonctions de la protection inférieure a) Vérier avant chaque utilisation, si la protection inférieure est correctement fermée. Ne pas utiliser pas la scie si la protection inférieure ne se meut pas librement et ne se ferme pas immédiatement. Ne jamais xer ni laisser la protection en position ouverte. En cas de chute accidentelle de la scie, la protection inférieure peut être pliée. Soulever la protection inférieure avec la poignée de traction et s’assurer qu’elle se meut librement et ne touche pas à la lame de coupe ni à aucune autre partie du dispositif pour chaque réglage d’angle et de profondeur. b) Vériez le fonctionnement du ressort de protection inférieure. Si la protection et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant l’utilisation. L’actionnement de la protection inférieure peut être ralenti à cause des pièces endommagées, de dépôts visqueux ou de couches de déchets. c) Il est permis de retirer manuellement la protection uniquement pendant des coupes spéciales telles que « coupe en profondeur » et « coupe complexe »”. Soulever la protection inférieure avec la poignée de traction et lorsque la lame de coupe s’enfonce dans le matériau, la protection inférieure doit être libérée. Pour toutes les autres coupes, il est recommandé que la protection inférieure fonctionne automatiquement. d) Observer toujours si la protection inférieure recouvre la lame de coupe avant de remettre la scie sur l’établi ou le sol. Une lame de coupe en rotation non recouverte reculera la scie et coupera tout ce qui se trouve sur son passage. Après la mise hors tension, iI faut prendre en compte le temps nécessaire pour l’arrêt de la lame de coupe. Consignes de sécurité supplémentaires Précautions à prendre a) Ne pas utiliser de lames de coupe émoussées ou endommagées. b) Ne pas utiliser de meules abrasives. c) Utiliser uniquement les lames de coupe recommandées par le fabricant qui répondent aux exigences de la norme EN 847-1. d) Ne pas utiliser de lames dépourvues de dents avec une pointe en carbure frittée. e) La poussière de certains types de bois peut être dangereuse pour la santé. Le contact physique direct avec les poussières peut provoquer des réactions allergiques et / ou des maladies respiratoires de l’opérateur ou des personnes tierces. Les poussières de chêne et de hêtre sont considérées comme cancérigènes, en particulier en conjugaison avec les substances de traitement de bois (imprégnants de bois). f) Utiliser des équipements de protection individuelle tels que : - protecteurs auditifs pour réduire les risques de perte auditive ; - protecteurs oculaires ; - masques respiratoires pour réduire le risque d’inhalation de poussières nuisibles ; - gants pour manipuler des lames de coupe et d’autres matériaux rugueux et aiguës (les disques de coupe doivent être tenus par le trou quand c’est possible). g) Brancher le système d’extraction de poussière lors de la coupe du bois. Travail sûr a) Sélectionnez une lame de coupe conforme au type de matériau à couper. b) Ne pas utiliser de scie pour couper des matériaux autres que le bois ou les matériaux dérivés de bois. c) Ne pas utiliser de scie pour couper sans protection ou lorsqu’elle est coincée. d) Le sol de la zone de travail de la machine doit être bien entretenu, sans matériaux en vrac ni pièces saillantes. e) Assurer un éclairage approprié du lieu de travail. f) L’employé utilisant la machine doit être correctement formé à son utilisation, son fonctionnement et son exploitation. g) Utiliser uniquement des lames de coupe aiguës. h) Faire attention à la vitesse maximale indiquée sur la lame de coupe.

i) Assurez-vous que les pièces utilisées sont conformes aux

instructions du fabricant. j) Débrancher la scie de la source d’alimentation pendant l’entretien. k) Si le câble d’alimentation est endommagé pendant le travail, débranchez immédiatement l’alimentation. NE PAS TOUCHER AU CABLE D’ALIMENTATION AVANT DE DÉBRANCHER L’ALIMENTATION. l) Si la scie est équipée d’un laser, ne pas remplacer le laser par un autre type et toutes les réparations doivent être eectuées par un service agréé. Ne pas diriger le faisceau laser vers les personnes ou animaux. m) Ne pas utiliser cet outil en mode stationnaire. Il n’est pas destiné à être utilisé sur une table de coupe. n) Fixer la pièce sur une surface stable et la protéger avec un serre- joint ou un étau pour éviter tout déplacement. Ce type de xation de la pièce à traiter est plus sûr que de la tenir entre les mains. o) Attendez que la lame s’arrête complètement avant de remettre l’outil en place. La lame de coupe peut se coincer et entraîner une perte de contrôle de l’outil. MISE EN GARDE ! Le matériel sert au travail à l’intérieur des locaux. Malgré l’utilisation d’une construction sûre de par la conception, des équipements de protection et des mesures de protection supplémentaire, il existe toujours un risque de blessure résiduel pendant le travail.

COMPOSITION ET UTILISATION

La scie circulaire est un outil électrique de type manuel à isolation de IIème classe. Elle est entraînée par un moteur de courant monophasé à collecteur. Ce type d’outil électrique est largement utilisé pour couper le bois et les matériaux dérivés de bois, correspondant à la taille de l’appareil. Ne pas l’utiliser pour couper le bois de chauage. Les tentatives d’utiliser la scie circulaire à d’autres buts que ceux cités ci-avant doivent être considérées comme non conformes. La scie circulaire ne doit être utilisée qu’avec des lames de scies circulaires appropriées, à dents à carbures frittés. La scie circulaire a été conçue pour être utilisée pour des travaux légers dans les ateliers artisanaux prêtant des services ainsi que pour tous travaux ayant trait au bricolage amateur autonome. Il n’est pas permis d’utiliser les outils électriques d’une manière non conforme à leur destination.

DESCRIPTION DES PAGES GRAPHIQUES

Le numérotage cité ci-après se réfère aux pièces de l’outil présentées sur les pages graphiques de la présente notice d’emploi.

1. Tubulure d’évacuation de copeaux

3. Levier de capot inférieur

4. Volant de verrouillage de guide parallèle

5. Pied de scie circulaire

8. Boulon de xation de lame de scie circulaire

10. Touche de verrouillage de la broche

11. Poignée antérieure

12. Levier de verrouillage de la profondeur de coupe

14. Touche de verrouillage d’interrupteur77

15. Poignée principale

16. Couvercle de charbon

17. Volant de verrouillage de pied

pour coupe à l’angle

pour coupe perpendiculaire

• Des diérences peuvent se présenter entre le dessin et le produit.

1. Guide parallèle - 1 pièce

2. Lame de scie circulaire - 2 pièces

3. Clé à six pans - 1 pièce

4. Mallette de transport - 1 pièce

PREPARATION AU TRAVAIL

RÉGLAGE DE LA PROFONDEUR DE COUPE La profondeur de coupe peut être réglée dans la plage allant de 0 jusqu’à 65 mm.

• Lâcher le levier de la profondeur de coupe (12).

• Régler la profondeur de coupe désirée (en utilisant l’échelle).

• Verrouiller le levier de verrouillage de la profondeur de coupe (12) (g. A). MONTAGE DE GUIDE POUR COUPE PARALLÈLE Pour couper un matériau en morceaux étroits, utiliser un guide parallèle. Le guide peut être monté à droite ou à gauche de l’outil électrique.

• Desserrer la manette de verrouillage du guide parallèle (4).

• Insérez le rail de guide parallèle dans les deux trous du pied de scie circulaire (5).

• Régler la distance souhaitée (à l’aide de l’échelle).

• Fixer le guide parallèle à l’aide de la manette de verrouillage de guide parallèle (4). Le guide parallèle peut être également utilisé pour couper à un angle compris entre 0

Ne jamais laisser de main ou de doigts derrière la scie circulaire en marche. Si le phénomène de recul se produit, la scie peut tomber sur la main, ce qui peut causer des blessures corporelles graves.

DÉPLACEMENT DU CAPOT INFÉRIEUR

Le capot inférieur (9) de la lame de scie circulaire (6) est automatiquement déplacé à mesure que le matériau est coupé. Pour le déplacer à la main, pousser le levier du capot inférieur (3).

ÉVACUATION DE POUSSIÈRES

La scie circulaire est équipée d’une tubulure d’évacuation de poussières (1), permettant d’évacuer des copeaux et de la poussière générés lors de la coupe

La tension du secteur doit correspondre à la valeur de la tension citée sur la plaque signalétique de la scie circulaire. Lors du démarrage, la scie circulaire doit être tenue entre les deux mains, car le couple moteur peut faire tourner brusquement l’outil électrique de manière incontrôlée. Il faut se souvenir de ce qu’après la mise hors tension de la scie, ses pièces mobiles tournent encore pendant un certain temps. La scie circulaire est équipée en touche de verrouillage d’interrupteur (14), protégeant contre un démarrage accidentel. Mise sous tension :

• Enfoncer la touche de verrouillage d’interrupteur (14) (g. B).

• Enfoncer la touche d’interrupteur (13). Mise hors tension :

• Lâcher la pression sur la touche d’interrupteur (13). COUPE

• En commençant le travail, tenir toujours la scie circulaire fermement entre les deux mains à l’aide des deux poignées.

• La scie ne peut être mise en marche que lorsqu’elle est éloignée du matériau à couper.

• La scie circulaire ne doit pas être pressée avec une force excessive ; la pression exercée sur celle-ci doit être modérée et continue.

• Après avoir terminé la coupe, laisser la lame s’arrêter entièrement.

• Si la coupe est interrompue avant la n souhaitée, avant de la reprendre, il faut attendre que la vitesse maximale soit atteinte après le redémarrage de la scie, puis insérer avec précaution la lame de scie dans l’entaille de scie dans le matériau à couper.

• Lors de la coupe à travers des bres de bois, les bres ont parfois tendance à remonter et à se détacher (déplacement de la scie à basse vitesse minimise cette tendance).

• Se rassurer que, dans son mouvement, le capot inférieur atteint la position extrême.

• Avant de procéder à couper, se rassurer que le levier de verrouillage de la profondeur de coupe et la manette de verrouillage de pied de scie circulaire sont correctement serrés.

• Seules des lames de scies circulaires à diamètre extérieur correct et à diamètre de trou de montage à diamètre extérieur approprié peuvent coopérer avec la scie circulaire.

• Le matériau coupé doit être xé de manière sûre.

• La partie la plus large du pied de scie doit être placée sur la partie du matériau non prévue à être découpée. Si les dimensions du matériau sont petites, le matériau à couper doit être immobilisé à l’aide des pinces de menuiserie. Si le pied de scie circulaire ne se déplace pas sur la pièce traitée, mais elle reste soulevée, il y a un danger de recul. TRAVAIL Une immobilisation adéquate du matériau à couper et une prise sûre de la scie garantissent un contrôle total du travail de l’outil, ce qui permet d’éviter des risques de blessure corporelle. Il n’est pas permis de soutenir des morceaux de bois courts avec la main.

• Desserrer la manette de verrouillage du pied (17) (g. C).

• Réglez le pied de scie à l’angle souhaité (de 0

) à l’aide de l’échelle.

• Serrer la manette de verrouillage du réglage du pied (17). Il faut se souvenir de ce que lors de la coupe en oblique, le risque de recul est plus élevé (risque accru de coincement de la lame de scie circulaire), c’est pourquoi, il est particulièrement important de veiller à ce que le pied de scie circulaire adhère sur toute la surface au matériau traité. Opérer la coupe avec un mouvement uide. COUPE PAR ENTAILLAGE DANS LE MATÉRIEL Avant de procéder au réglage, débrancher la scie circulaire de la source d’alimentation électrique.

• Réglez la profondeur de coupe souhaitée en fonction de l’épaisseur du matériau à couper.

• Inclinez la scie de sorte que le bord avant du pied de la lame de scie repose sur le matériau à couper et que le repère 0

prévu pour la coupe perpendiculaire se trouve sur la ligne de la coupe prévue.

• Après avoir placé la scie à l’endroit où la coupe commence, soulevez le capot inférieur (9) à l’aide du levier de capot inférieur (3) (la lame de scie circulaire est soulevée au dessus).

• Démarrer l’outil électrique et attendre que la lame de coupe atteigne sa pleine vitesse de rotation.78

• Abaissez progressivement la scie, en plongeant la lame de scie dans le matériau (pendant ce mouvement, le pied avant de lame doit entrer en contact avec la surface du matériau).

• Lorsque la lame de coupe commence à couper, relâcher le capot inférieur.

• Lorsque le pied de scie circulaire est posé sur le matériau sur toute la surface, continuer à couper, en déplaçant la scie vers l’avant.

• Ne jamais retirer la scie circulaire avec sa lame en rotation, car cela pourrait provoquer un phénomène de coup de recul arrière.

• Terminer la coupe d’une manière inverse à celle de son commencement, en tournant la scie circulaire autour de la ligne de contact de l’arrête antérieure de la scie avec le matériau traité.

• Après avoir éteint la scie, laisser sa lame s’arrêter complètement, et ce n’est qu’après, enlever l’outil électrique du matériau.

• Si un tel besoin existe, le traitement des angles doit être terminé à l’aide d’une scie à sabre ou à main. COUPE OU DÉCOUPAGE DE GROS MORCEAUX DE BOIS Lors de la coupe de panneaux plus grands ou de planches, ils doivent être correctement étayés an d’éviter tout risque de secousse de la lame de coupe (phénomène de recul), en raison son coincement dans l’entaille.

• Étayer le panneau ou la planche à proximité du lieu de la coupe.

• Se rassurer que le réglage de la lame de coupe garantit que l’établi ou le support ne soient pas endommagés pendant la coupe.

ENTRETIEN ET CONSERVATION

Avant de commencer toute activité liée à l’installation, au réglage, à la réparation ou à la maintenance, débrancher le cordon d’alimentation de la prise de courant.

• Il faut faire attention à ce que les trous de ventilation dans le boîtier de la scie soient toujours exempts de dépôts de poussière. Les pièces de réglage de la scie circulaire doivent être toujours propres. Si nécessaire, les nettoyer avec un pinceau. L’utilisation de l’air comprimé assure un nettoyage le plus ecace. En utilisant de l’air comprimé, porter toujours des lunettes anti-éclaboussures et un masque de protection. Ne pas nettoyer les trous de ventilation, en y insérant des objets pointus tels que tournevis ou similaires.

• Ne pas utiliser d’essence, de solvants ni de détergents qui pourraient endommager les pièces en plastique de la scie circulaire.

• En cas de jaillissement d’étincelles excessives sur le commutateur de moteur, l’outil électrique doit être mis hors service et envoyé à un atelier de réparation agréé.

• En fonctionnement normal, la lame de coupe de scie circulaire s’émousse après un certain temps. La nécessité d’augmenter la pression lors du déplacement de la scie pendant la coupe est un signe d’émoussement de la lame de coupe. Si un endommagement de la lame de coupe est constaté, elle doit être immédiatement remplacée.

• La lame de coupe doit être toujours tranchante.

REMPLACEMENT DE LA LAME DE SCIE

• Dévisser avec la clé fournie le boulon de xation de la lame de scie, (8), en tournant à gauche.

• Pour prévenir contre la rotation de la broche de scie circulaire pendant le dévissage du boulon de xation, il faut verrouiller la broche avec la touche de verrouillage de broche (10) (g. D).

• Démonter la rondelle à bride externe (7).

• À l’aide du levier du capot inférieur (3) déplacez le capot inférieur (9) de manière à ce qu’il soit complètement caché dans le capot supérieur (2) (à cette occasion, il faut vérier l’état et le fonctionnement du ressort qui commande le capot inférieur).

• Sortir la lame de coupe à travers la fente se trouvant dans le pied de la scie (5).

• Positionner la nouvelle lame de coupe dans la position où les dents de la lame de scie et la èche placée sur la lame de scie sont parfaitement conformes à la direction indiquée par la èche sur le capot inférieur.

• Insérer la lame de coupe dans la fente située dans le pied de la scie et la monter sur la broche, en procédant dans l’ordre inverse au processus de démontage. Il faut faire attention à ce que la lame de scie soit montée avec les dents tournées dans le bon sens. Le sens de rotation de la broche de l’outil électrique est indiqué par une èche sur le boîtier de la scie.

REMPLACEMENT DES BALAIS CHARBON

Les balais charbon du moteur usés (inférieurs à 5 mm), grillés ou ssurés doivent être immédiatement remplacés. Le remplacement de balais de charbon nécessite l’échange des deux balais de charbon à la fois.

• Desserrer les couvercles de balais à charbon (16) (g. E).

• Sortir les balais de charbon usés.

• Enlever une éventuelle poussière de charbon avec de l’air comprimé.

• Entrer des balais charbon neufs (g. F) (les balais doivent se loger librement dans les porte-balais).

• Monter les bouchons de balais charbon (16). Après avoir remplacé les balais charbon, il faut mettre en marche la scie circulaire sans charge et attendre un peu jusqu’à ce que les balais épousent la forme du commutateur de moteur. L’opération de remplacement de balais charbon ne doit être conée qu’à un professionnel qualié et les pièces d’origine doivent être utilisées à cet eet. Toutes les pannes doivent être réparées par le service après-vente agréé du fabricant.

PARAMÈTRES TECHNIQUES

DONNÉES SIGNALÉTIQUES

Scie circulaire Paramètre Valeur Tension d'alimentation 230 V AC Fréquence d'alimentation 50 Hz Puissance d'alimentation. 1200 W Vitesse rotative de broche sans charge 5500 min

Plage de la profondeur de coupe en oblique 0° - 45° Diamètre extérieur de la lame de scie 185 mm Diamètre du trou de la lame de scie 20 mm Épaisseur maximale du matériau coupé A l’angle droit 65 mm En oblique (45

43 mm Classe de protection II Masse 3,8 kg Année de fabrication

DONNÉES CONCERNANT LE BRUIT ET LES VIBRATIONS Niveau de pression acoustique : Lp

= 92.1 dB(A) K=3dB(A) Niveau de puissance acoustique : Lw

= 103,1 dB(A) K=3dB(A) Valeur d’accélération de vibrations : a

Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères, mais apportés dans un point de collecte sélective pour le recyclage. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage. Le matériel électrique et électronique usagé contient des substances nocives pour l’environnement. Le matériel non recyclé constitue une menace potentielle pour l’environnement et la santé humaine.

• Sujet à changement sans préavis. « Grupa Topex Spółka z ograniczoną odpowiedzialnością » Spółka komandytowa domicilié à Varsovie, ul. Pograniczna 2/4 (ci-après dénommé : « Grupa Topex ») informe que tous les droits d’auteur sur le contenu de cette notice (ci-après dénommée : « Notice »), y compris notamment les textes, les photographies, les schémas, les gures, ainsi que la mise en page, appartiennent uniquement à Grupa Topex et font l’objet d’une protection juridique conformément à la loi du 4 février 1994 sur le droit d’auteur et les droits voisins (J. O. 2006 n° 90 pos. 631, telle que modiée). La copie, le traitement, la publication, les modications à des ns commerciales de l’ensemble ou d’une partie de la présente Notice sans l’autorisation écrite de Grupa Topex sont strictement interdits et peuvent engager la responsabilité civile et juridique.7981

Déclaration de conformité CE Fabricant : Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Produit : Scie circulaire Modèle : 58G488 Nom commercial : GRAPHITE Numéro de série : 00001 ÷ 99999 Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant. Le produit décrit ci-dessus est conforme aux documents suivants : Directive Machines 2006/42/CE Directive sur la compatibilité électromagnétique 2014/30/EU Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU Et répond aux exigences des normes : EN 62841-1:2015/A11:2022 ; EN 62841-2-5:2014 ; EN IEC 55014-1:2021 ; EN IEC 55014-2:2021 ; EN IEC 61000-3- 2:2019/A1:2021 ; EN 61000-3-3:2013/A2:2021 ; EN IEC 63000:2018 Organisme notifié : No. 0123 ; TŰV SŰD Product Service GmbH, Ridlerstraβe 65, 80339 Műnchen, Allemagne Attestation d'examen CE de type n° : M8A 097526 0070 Rév. 02 Cette déclaration ne concerne que la machine telle qu'elle est mise sur le marché et n'inclut pas les composants ajoutés par l'utilisateur final ou effectués par lui ultérieurement. Nom et adresse de la personne résidant dans l'UE autorisée à préparer le dossier technique : Signé au nom de : Grupa Topex Sp. z o.o. Sp.k. 2/4 rue Pograniczna 02-285 Varsovie Paweł Kowalski GROUPE TOPEX Responsable de la qualité Varsovie, 2023-07-31
