Rodzaj produktu	Piła tarczowa
Marka	Graphite
Model	58G488
Rok produkcji	2023
Zasilanie	230 V AC, 50 Hz
Moc	1200 W
Prędkość obrotowa na biegu jałowym	5500 min⁻¹
Średnica tarczy	185 mm
Otwór tarczy	20 mm
Maks. głębokość cięcia (90°)	65 mm
Maks. głębokość cięcia (45°)	43 mm
Zakres kąta skosu	0° do 45°
Waga	3,8 kg
Klasa ochronności	II
Poziom ciśnienia akustycznego (LpA)	92,1 dB(A), K=3 dB(A)
Poziom mocy akustycznej (LwA)	103,1 dB(A), K=3 dB(A)
Drgania (ah)	2,092 m/s², K=1,5 m/s²
Prowadnica równoległa w zestawie	Tak, 1 szt.
Dostarczane tarcze	2 szt.
Walizka transportowa	Tak, w zestawie
Główne funkcje	Cięcie proste, cięcie skośne, cięcie zagłębne, prowadzenie równoległe
Konserwacja i czyszczenie	Czyszczenie otworów wentylacyjnych, wymiana tarczy i szczotek węglowych
Bezpieczeństwo	Automatyczna osłona dolna, blokada włącznika, zabezpieczenie przed odrzutem
Części zamienne i naprawialność	Dostępne standardowe tarcze, wymienne szczotki węglowe, autoryzowany serwis
Informacje ogólne	Użytkowanie wewnątrz pomieszczeń, majsterkowanie i lekkie prace

Często zadawane pytania - 58G488 Graphite

Jak ustawić głębokość cięcia?

Poluzuj dźwignię blokady głębokości (12), ustaw żądaną głębokość za pomocą skali (0-65 mm), a następnie dokręć dźwignię.

Jak wymienić tarczę piły?

Odłącz piłę od zasilania. Użyj klucza, aby odkręcić śrubę mocującą (8) kręcąc w lewo, jednocześnie blokując wrzeciono przyciskiem blokady (10). Zdejmij podkładkę (7) i zużytą tarczę. Załóż nową, przestrzegając kierunku obrotów (strzałka na osłonie).

Jak używać prowadnicy równoległej?

Poluzuj pokrętło blokady (4), włóż szynę prowadnicy w otwory w stopie (5), ustaw żądaną odległość za pomocą skali, a następnie dokręć pokrętło. Prowadnicę można zamontować po prawej lub lewej stronie.

Jaka jest moc tej piły tarczowej?

Moc wynosi 1200 W, przy napięciu 230 V i częstotliwości 50 Hz.

Jak wykonać cięcie skośne?

Poluzuj pokrętło blokady stopy (17), przechyl stopę do żądanego kąta (0° do 45°) za pomocą skali, a następnie dokręć pokrętło. Wykonaj cięcie płynnym ruchem.

Co zrobić, jeśli tarcza zakleszczy się w materiale?

Natychmiast zwolnij włącznik i utrzymuj piłę nieruchomo aż do całkowitego zatrzymania tarczy. Nie usuwaj tarczy w ruchu. Sprawdź przyczynę zakleszczenia (tępa tarcza, nieprawidłowa głębokość itp.) przed kontynuacją.

Jak wymienić szczotki węglowe?

Odłącz piłę od zasilania. Poluzuj pokrywy (16), wyjmij zużyte szczotki, wyczyść wnętrze sprężonym powietrzem, włóż nowe szczotki (muszą swobodnie się przesuwać) i zamontuj pokrywy. Pozostaw piłę na biegu jałowym przez kilka minut, aby dotrzeć szczotki.

Jakie tarcze są zalecane?

Używaj wyłącznie tarcz o średnicy 185 mm i otworze 20 mm, zgodnych z normą EN 847-1 i zalecanych przez producenta. Nie używaj ściernic ani tarcz bez węglików.

Jak czyścić piłę tarczową?

Odłącz urządzenie od zasilania. Wyczyść otwory wentylacyjne pędzelkiem lub sprężonym powietrzem (załóż okulary i maskę). Nie używaj benzyny ani agresywnych rozpuszczalników. Unikaj wkładania ostrych przedmiotów do otworów.

Gdzie znaleźć części zamienne?

Skontaktuj się z autoryzowanym serwisem Graphite lub z specjalistycznym sprzedawcą. Standardowe tarcze (185x20 mm) są powszechnie dostępne.

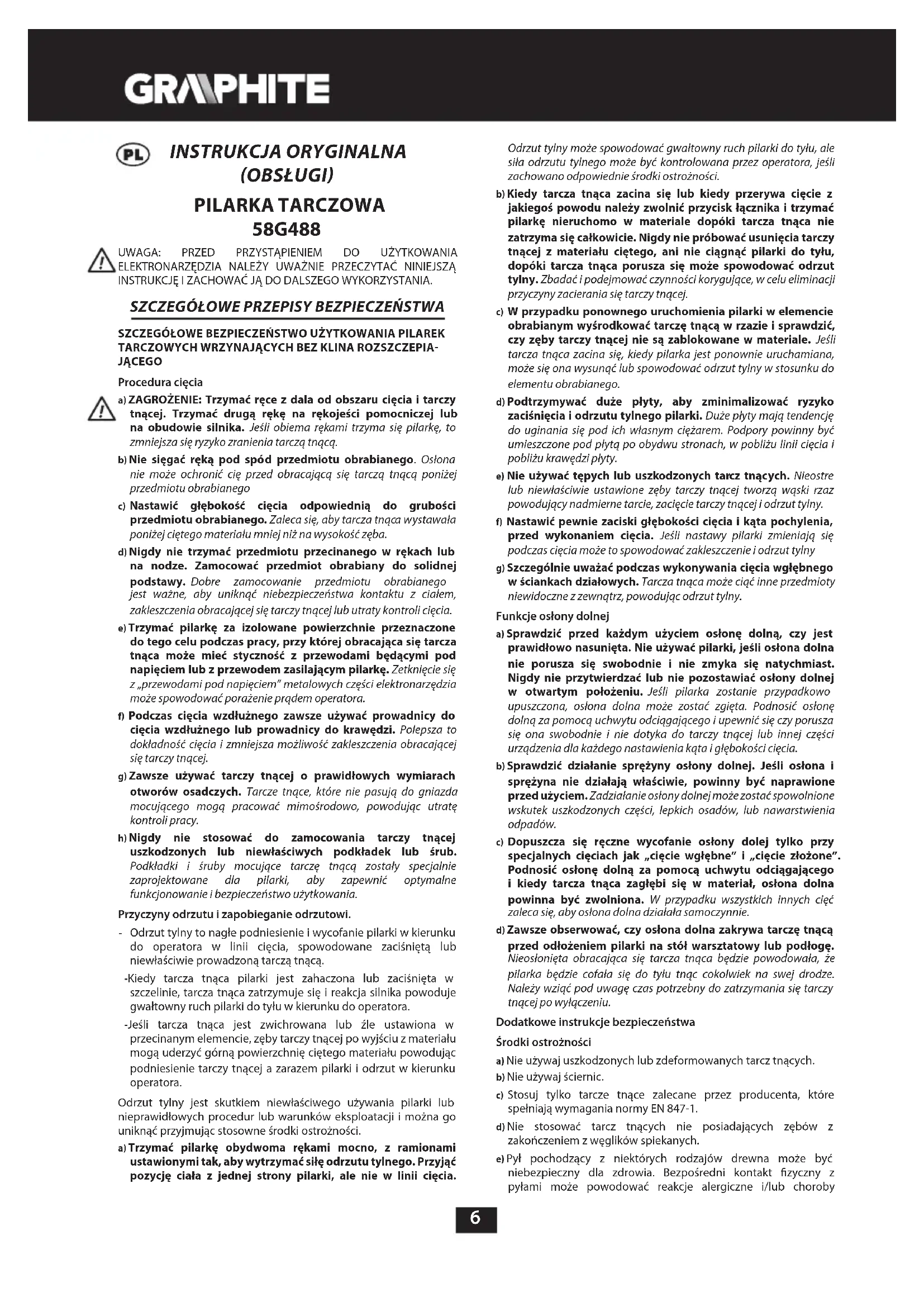

INSTRUKCJA OBSŁUGI 58G488 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

58G488

PL INSTRUKCJA OBSŁUGI....6

GB INSTRUCTION MANUAL....11

a) ZAGROŻENIE: Trzymać ręce z dala od obszaru cięcia i tarczy tnącej. Trzymać drugą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli obiema rękami trzyma się pilarkę, to zmniejsza się ryzyko zranienia tarczą tnącą.
b) Nie sięgać ręką pod spód przedmiotu obrabianego. Ośłona nie może ochronić cię przed obracającą się tarczą tnącą poniżej przedmiotu obrabianego
c) Nastawić głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza tnąca wystawała poniżej ciętego materiału mniej niż na wysokość zęba.
d) Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do solidnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia obracającej się tarczy tnącej lub utraty kontroli cięcia.
e) Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której obracająca się tarcza tnąca może mieć styczność z przewodami będącymi pod napięciem lub z przewodem zasilającym pilarkę. Zetknięcie się z „przewodami pod napięciem” metalowych części elektronarzędzia może spowodować porażenie prądem operatora.
f) Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia obracającej się tarczy tnącej.
g) Zawsze używać tarczy tnącej o prawidłowych wymiarach otworów osadczych. Tarcze tnące, które nie pasują do gniazda mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.
h) Nigdy nie stosować do zamocowania tarczy tnącej uszkodzonych lub niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące tarczę tnącą zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

Przyczyny odrzutu i zapobieganie odrzutowi.

- Odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane zaciśnięta lub niewłaściwie prowadzoną tarczą tnącą.

-Kiedy tarcza tnąca pilarki jest zahaczona lub zaciśnięta w szczelinie, tarcza tnąca zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu w kierunku do operatora.

-Jeśli tarcza tnąca jest zwichrowana lub żle ustawiona w przecinanym elemencie, żeby tarczy tnącej po wyjściu z materiału mogą uderzyć górną powierzchnię ciętego materiału powodując podniesienie tarczy tnącej a zarazem pilarki i odrzut w kierunku operatora.

Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności.

a) Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia.

Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli zachowano odpowiednie środki ostrożności.

b) Kiedy tarcza tnąca zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza tnąca nie zatrzyma się całkowicie. Nigdy nie próbować usunięcia tarczy tnącej z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza tnąca porusza się może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacierania się tarczy tnącej.

c) W przypadku ponownego uruchomienia pilarki w elemencie obrabianym wyśrodkować tarczę tnącą w rzazie i sprawdzić, czy zęby tarczy tnącej nie są zablokowane w materiale. Jeśli tarcza tnąca zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.
d) Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i odrzutu tylnego pilarki. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i pobliżu krawędzi płyty.
e) Nie używać tępych lub uszkodzonych tarcz tnących. Nieostre lub niewłaściwie ustawione zęby tarczy tnącej tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie tarczy tnącej i odrzut tylny.
f) Nastawić pewnie zaciski głębokości cięcia i kąta pochylenia, przed wykonaniem cięcia. Jeśli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny
g) Szczególnie uważać podczas wykonywania cięcia gwłębnego w ściankach działowych. Tarcza tnąca może ciąć inne przedmioty niewidoczne z zewnątrz, powodując odrzut tylny.

Funkcje osłony dolnej

a) Sprawdzić przed każdym użyciem osłone dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zmyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłone dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka do tarczy tnącej lub innej części urządzenia dla każdego nastawienia kąta i głębokości cięcia.
b) Sprawdzić działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Zadziałanie osłony dolnej może zostać spowolnione wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.
c) Dopuszcza się ręczne wycofanie osłony dolej tylko przy specjalnych cięciach jak „cieście wgłębne” i „cięcie złożone”. Podnosić osłone dolną za pomocą uchwytu odciągającego i kiedy tarcza tnąca zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie.
d) Zawsze obserwować, czy osłona dolna zakrywa tarczę tnącą przed odłożeniem pilarki na stół warsztatowy lub podłogę. Nieosłonięta obracająca się tarcza tnącą będzie powodowała, że pilarka będzie cofała się do tyłu tnąc cokolwiek na swej drodze. Należy wziąć pod uwagę czas potrzebny do zatrzymania się tarczy tnącej po wyłączeniu.

Dodatkowe instrukcje bezpieczeństwa

Środki ostrożności

a) Nie używaj uszkodzonych lub zdeformowanych tarcz tnących.
b) Nie używaj ściernic.
c) Stosuj tylko tarcze tnące zalecane przez producenta, które spełniają wymagania normy EN 847-1.
d) Nie stosować tarcz tnących nie posiadających zębów z zakończeniem z węglików spiekanych.
e) Pył pochodzący z niektórych rodzajów drewna może być niebezpieczny dla zdrowia. Bezpośredni kontakt fizyczny z pyłami może powodować reakcje alergiczne i/lub choroby

układu oddechowego u operatora lub osób postronnych. Pyły dębu i buku są uważane za rakotwórcze, zwłaszcza w związku z substancjami do obróbki drewna (impregnaty do drewna).

f) Stosuj środki ochrony osobistej takie jak:

- ochronniki słuchu, aby zredukować ryzyko utraty słuchu;

- osłone oczu;

- ochronę dróg oddechowych, aby zredukować ryzyko wdychania szkodliwych pytów;

- rękawice do obsługi tarcz tnących oraz innych chropowatych i ostrych materiałów (tarcze tnące powinny być trzymane za otwór gdy tylko to jest możliwe);

g) Podłączyć system odciągu pyłów podczas cięcia drewna.

Bezpieczna praca

a) Należy dobrać tarczę tnącą do rodzaju materiału, który ma być cięty.
b) Nie wolno używać pilarki do cięcia materiałów innych niż drewno lub drewnopochodne.
c) Nie wolno używać pilarki bez osłony lub gdy jest ona zablokowana.
d) Podłoga w okolicy pracy maszyną powinna być dobrze utrzymana bez luźnych materiałów i wystających elementów.
e) Należy zapewnić odpowiednie oświetlenie miejsca pracy.
f) Pracownik obsługujący maszynę powinien być odpowiednio przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
g) Stosować jedynie ostre tarcze tnące.
h) Zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy tnącej.
i) Upewnić się, że zastosowane części są zgodne z zaleceniami wytwórcy.
j) Odłącz pilarkę od zasilania podczas wykonywania czynności konserwacyjnych.
k) Jeśli przewód zasilający ulegnie uszkodzeniu podczas pracy, natychmiast odłącz zasilanie. NIE NALEŻY DOTYKAĆ PRZEWODU ZASILAJĄCEGO PRZED ODŁĄCZENIEM ZASILANIA.
I) Jeśli piła jest wyposażona w laser, nie wolno wymieniać lasera na inny typ, a wszelkie naprawy muszą być wykonywane przez serwis. Nie kieruj wiązki lasera na ludzi ani zwierzęta.
m) Nie używaj tego narzędzia w trybie stacjonarnym. Nie jest przeznaczony do użytku ze stołem do cięcia.
n) Zamocuj obrabiany materiał na stabilnej powierzchni i zabezpiecz zaciskiem lub imadłem, aby wyeliminować przesuwanie. Ter rodzaj mocowania przedmiotu obrabianego jest bezpieczniejszy niż trzymanie przedmiotu w ręku.
o) Poczekaj, aż ostrze zatrzyma się całkowicie, zanim odłożysz narzędzie. Ostrze tnące może się zaciąć i spowodować utratę kontroli nad narzędziem.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

BUDOWA I ZASTOSOWANIE

Pilarka tarczowa jest elektronarzędziem typu ręcznego z izolacją II klasy. Jest ona napędzana jednofazowym silnikiem komutatorowym. Tego typu elektronarzędzie jest szeroko stosowane do przecinania drewna i materiałów drewnopodobnych, pasujących do wielkości urządzenia. Nie należy stosować jej do przecinania drewna opałowego. Próby użycia pilarki do innych celów niż podano będzie traktowane jako użytkowanie niewłaściwe. Pilarkę należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi z zębami z nakładkami z węglików spiekanych. Pilarka tarczowa została zaprojektowana do lekkich prac w warsztatach usługowych oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Króciec odprowadzania pyłu
2. Ośłona górna
3. Dźwignia osłony dolnej
4. Pokrętło blokady prowadnicy równoległej
5. Stopa pilarki
6. Tarcza tnąca
7. Podkładka kołnierzowa
8. Śruba mocująca tarczę tnąca
9. Ostona dolna
10. Przycisk blokady wrzeciona
11. Rękojeść przednia
12. Dźwignia blokada głębokości cięcia
13. Włącznik
14. Przycisk blokady włącznika
15. Rękojeść zasadnicza
16. Pokrywa szczotki
17. Pokrętło blokady ustawienia stopy
18. Znacznik 0° do cięcia pod kątem
19. Znacznik 0° do cięcia prostopadłego
    ^a Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Prowadnica równoległa - 1 szt
2. Tarcza do cięcia - 2 szt
3. Klucz sześciokątny - 1 szt
4. Walizka transportowa - 1 szt

PRZYGOTOWANIE DO PRACY

USTAWIENIE GŁĘBOKOŚCI CIĘCIA

Głębokość cięcia można regulować w zakresie od 0 do 65 mm.

• Poluzować dźwignię blokady głębokości cięcia (12).
• Ustawić pożadana głębokość cięcia (wykorzystując podziałkę).
• Zablokować dźwignię blokady głębokości cięcia (12) (rys. A).

MONTAŻ PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO

Przy cięciu materiału na wąskie kawałki należy posługiwać się prowadnicą równoleglą. Prowadnica może być mocowana z prawej lub lewej strony elektronarzędzia.

- Poluzować pokrętło blokady prowadnicy równoległej (4).

• Włożyć listwę prowadnicy równoległej w dwa otwory w stopie pilarki (5).
• Ustawić pożadana odległość (wykorzystując podziałkę).
• Zamocować prowadnicę równoleglą za pomocą pokrętła blokady prowadnicy równoległej (4).

Prowadnica równoległa może być wykorzystywana również do cięcia pod kątem w zakresie od 0° do 45°.

Nigdy nie wolno dopuścić, aby za pracującą pilarką znajdowała się ręką czy palce. W przypadku wystąpienia zjawiska odrzutu pilarka może opaść na rękę, co może być przyczyną poważnego uszkodzenia ciała.

ODCHYLANIE OSŁONY DOLNEJ

Osłona dolna (9) tarczy tnącej (6) ulega automatycznemu odsuwaniu w miarę styku z przecinanym materiałem.

Aby odsunąć ją ręcznie należy przesunąć dźwignię osłony dolnej (3).

ODPROWADZANIE PYŁU

Pilarka tarczowa wyposażona jest w króciec odprowadzania pyłu (1) umożliwiający odprowadzanie powstających przy cięciu wiórów i pyłu.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej pilarki. Podczas uruchamiania pilarkę należy trzymać obiema rękami, gdyż moment obrotowy silnika może spowodować nie kontrolowany obrót elektronarzędzia.

Należy pamiętać, że po wyłączeniu pilarki jej elementy ruchome jeszcze przez jakiś czas wirują.

Pilarka jest wyposażona w przycisk blokady włącznika (14), zabezpieczający przed przypadkowym uruchomieniem.

Włączanie:

• Wcisnąć przycisk blokady włącznika (14) (rys. B).
  • Wcisnąć przycisk włącznika (13).

Wyłączanie:

- Zwolnić nacisk na przycisk włącznika (13).

CIECIE

- Przy rozpoczynaniu pracy zawsze należy trzymać pilarkę pewnie, obiema rękami z wykorzystaniem obu rękojeści.

- Pilarkę można włączać tylko wtedy, gdy jest ona odsunięta od materiału przewidzianego do cięcia.

- Nie wolno naciskać pilarki z nadmierną siłą, wywierać na nią nacisk umiarkowany, ciągły.

- Po zakończeniu cięcia zezwolić, aby tarcza tnąca całkowicie się zatrzymała.

- Jeśli cięcie zostanie przerwane przed zamierzonym zakończeniem, podejmując kontynuację należy najpierw po uruchomieniu pilarki odczekać, aż osiągnie ona swoją maksymalną prędkość obrotową i następnie ostrożnie wprowadzić tarczę tnącą w rzaz w przecinanym materiale.

- Przy cięciu w poprzek włókien materiału (drewna) niekiedy włókna mają tendencję do unoszenia się ku górze i odrywania (przesuw pilarki z małą prędkością minimalizuje występowanie tej tendencji).

- Upewnić się czy osłona dolna w swoim ruchu dochodzi do położenia skrajnego.

- Przed przystąpieniem do cięcia zawsze należy się upewnić czy dźwignia blokady głębokości cięcia i pokrętło blokady ustawienia stopy pilarki są właściwie dokręcone.

- Do współpracy z pilarką należy stosować wyłącznie tarcze tnące o właściwej średnicy zewnętrznej i średnicy otworu osadzenia tarczy tnącej.

- Materiał przecinany powinien być unieruchomiony w sposób pewny.

- Szerszą część stopy pilarki należy umieszczac na tej części materiału, która nie jest odcinana.

Jeśli wymiary materiału są niewielkie, materiał należy unieruchomić za pomocą ścisków stolarskich. Jeśli stopa pilarki nie przesuwa się po obrabianym materiale, lecz jest uniesiona to zachodzi niebezpieczeństwo zjawiska odrzutu.

Odpowiednie unieruchomienie przecinanego materiału i pewne trzymanie pilarki zapewniają pełną kontrolę pracy elektronarzędziem, co pozwala na uniknięcie niebezpieczeństwa uszkodzenia ciała. Nie wolno podejmować próby podtrzymywania krótkich kawałków materiału ręką.

CIECIE POD SKOSEM

• Poluzować pokrętło blokady ustawienia stopy (17) (rys. C).
• Ustawić stopę pilarki pod pożadnym kątem (od 0° do 45°) korzystając z podziałki.
• Dokręcić pokrętło blokady ustawienia stopy (17).

Należy pamiętać, że przy cięciu pod skosem występuje większe niebezpieczeństwo zaistnienia zjawiska odrzutu (większa możliwość zakleszczenia tarczy tnącej), dlatego szczególnie trzeba zwracać uwagę, aby stopa pilarki przylegała całą powierzchnią do obrabianego materiału. Cięcie wykonywać ruchem płynnym.

CIECIE POPRZEZ WCINANIE SIĘ W MATERIAL

Przed przystąpieniem do regulacji odłączyć pilarkę od zasilania

- Ustawić pożadana głębokość cięcia odpowiadającą grubości przecinanego materiału.

- Nachylić pilarkę tak, aby przednia krawędź stopy pilarki była oparta o materiał przewidziany do cięcia a znacznik 0° do cięcia prostopadłego znajdował się na linii przewidywanego cięcia.

- Po ustawieniu pilarki w miejscu rozpoczęcia cięcia podnieść osłone dolną (9) za pomocą dźwigni osłony dolnej (3) (tarcza tnąca pilarki uniesiona nad materiałem).

- Uruchomić elektronarzędzie i odczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową.

- Stopniowo opuszczać pilarkę wgłębiając się tarczą tnącą w materiał (podczas tego ruchu przednia krawędź stopy pilarki powinna stykać się z powierzchnią materiału).

• Gdy tarcza tnąca rozpocznie cięcie, zwolnić osłone dolną.

- Gdy stopa pilarki całą powierzchnią spocznie na materiale kontynuować cięcie, przesuwając pilarkę do przodu.

- Nigdy nie wolno cofać pilarki z wirującą tarczą tnącą, gdyż grozi to zaistnieniem zjawiska odrzutu tylnego.

- Wcinanie zakończyć w sposób odwrotny do jego rozpoczynania obracając pilarkę wokół linii styku przedniej krawędzi stopy pilarki z obrabianym materiałem.

- Zezwolić, aby po wyłączeniu pilarki jej tarcza tnąca całkowicie zatrzymała się przed wysunięciem elektronarzędzia z materiału.

- Jeśli występuje taka potrzeba, to obróbkę naroży należy wykończyć za pomocą pilarki brzeszczotowej lub piły ręcznej.

CIĘCIE LUB ODCINANIE DUŻYCH KAWAŁKÓW MATERIAŁU

Podczas przecinania większych płyt materiału lub desek należy je odpowiednio podeprzeć, w celu uniknięcia ewentualnego szarpnięcia tarczy tnącej (zjawisko odrzutu), wskutek zakleszczenia tarczy tnącej, w rzazie materiału.

- Podeprzeć płytę lub deskę w pobliżu miejsca przecinania.

- Upewnić się czy ustawienie tarczy tnącej gwarantuje, że nie dojdzie do uszkodzenia stołu warsztatowego lub podpory podczas wykonywania operacji przecinania.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą, lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

- Należy dbać o to, aby otwory wentylacyjne w obudowie pilarki były zawsze drożne bez osadu pyłu. Zawsze czyste powinny być także wszystkie elementy regulacyjne pilarki. Jeśli zachodzi potrzeba należy je czyścić za pomocą pędzla. Najskuteczniejsze czyszczenie zapewnia użycie sprężonego powietrza. Stosując sprężone powietrze zawsze należy mieć nałożone gogle przeciwodpryskowe i maskę ochronną. Nie wolno czyścić szczelin wentylacyjnych wsuwając do nich elementy ostre jak wkrętaki czy tym podobne.

- Do czyszczenia nie wolno stosować benzyny, rozpuszczalnika lub detergentów, które mogłyby uszkodzić elementy z tworzyw sztucznych pilarki.

- W przypadku wystąpienia nadmiernego iskrzenia na komutatorze silnika należy elektronarzędzie wyłączyć z eksploatacji i dostarczyć do warsztatu serwisowego.

- Podczas normalnej eksploatacji tarcza tnąca ulega po jakimś czasie stępieniu. Oznaką stępienia tarczy tnącej jest konieczność zwiększenia nacisku przy przesuwaniu pilarki podczas cięcia. Jeśli zostanie stwierdzone uszkodzenie tarczy tnącej to należy ją bezzwłocznie wymienić.

• Tarcza tnąca powinna być zawsze ostra.

WYMIANA TARCZY TNĄCEJ

• Za pomocą dołączonego klucza odkręcić śrubę mocującą tarczę tnącą (8) pokręcając w lewo.
• Aby zapobiec obracaniu się wrzeciona pilarki, w czasie odkręcania śruby mocującej tarczę tnącą należy zablokować wrzeciono przyciskiem blokady wrzeciona (10) (rys. D).
• Zdemontować zewnętrzną podkładką kołnierzową (7).
• Za pomocą dźwigni osłony dolnej (3) przesunąć osłonę dolną (9) tak, aby maksymalnie schowała się w osłonie górnej (2) (w tym czasie należy sprawdzić stan i działanie sprężyny odciągającej osłonę dolną).
• Wysunąć tarczę tnącą poprzez szczelinę w stopie pilarki (5).
• Ustawić nową tarczę tnącą w położeniu, w którym będzie pełna zgodność ustawienia zębów tarczy tnącej i umieszczonej na niej strzałki z kierunkiem pokazywanym przez strzałkę umieszczoną na osłonie dolnej.
• Wsunąć tarczę tnącą poprzez szczelinę w stopie pilarki i zamontować ją na wrzecionie, postępując w kolejności odwrotnej do procedury demontażu.

Należy zwrócić uwagę, aby zamontować tarczę tnącą zębami ustawionymi we właściwym kierunku. Kierunek obrotu wrzeciona elektronarzędzia pokazuje strzałka na obudowie pilarki.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek.

- Odkręcić pokrywy szczotek (16) (rys. E).

• Wyjąć zużyte szczotki.
• Usunąć ewentualny pył węglowy, za pomocą sprężonego powietrza.
• Włożyć nowe szczotki węglowe (rys. F) (szczotki powinny swobodnie wsunąć się do szczotkotrzymaczy).
  • Zamontować pokrywy szczotek (16).

Po wykonaniu wymiany szczotek należy uruchomić elektronarzędzie bez obciążenia i odczekać trochę, aż szczotki dopasują się do komutatora silnika. Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Pilarka tarczowa
Parametr Wartość
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Moc znamionowa 1200 W
Prędkość obrotowa wrzeciona bez obciążenia 5500 min-1
Zakres cięcia pod skosem 0° - 45°
Średnica zewnętrzna tarczy tnącej 185 mm
Średnica otworu tarczy tnącej 20 mm
Maksymalna grubość ciętego materiału	Pod kątem prostym	65 mm
	Pod skosem (45°)	43 mm
Klasa ochronności II
Masa 3,8 kg
Rok produkcji		2023

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego: Lp_A=92.1 dB(A) K=3dB(A)

Poziom mocy akustycznej: Lw_A=103,1 dB(A) K=3dB(A)

Wartość przyśpieszeń drgań: a_n=2,092 m/s^2 K=1,5 m/s^2

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli przedawca produktu lub miejscowe władze. Zuzyty sprzęt elektryczny i elektroniczny zawiera substancje niebojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex“) informuje, iż wszelkie prawa autorskie do treści nlniejszej instrukcji (dalej: „Instrukcja”), w tym m.ln. Jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrazonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service Sp. z o.o. Sp.k. tel. [phone]

Ul. Pograniczna 2/4

fax. [phone]

02-285 Warszawa

e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

ODKLÁPĚNÍ DOLNÍHO KRYTU

Deklaracja zgodności WE

Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Pilarka tarczowa

Model: 58G488

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Jednostka notyfikowana:

No. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Germany

Certyfikat badania typu WE numer:

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Grupa Topex Sp. Z o.o. Sp.k.

Ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2023-07-31

GB

2/4 Pograniczna Street

02-285 Warsaw

Paweł Kowalski

Hersteller: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Produkt: Kreissäge

Modell: 58G488

Handelsname: GRAPHITE

2/4 Pograniczna Straße

02-285 Warschau

Paweł Kowalski

Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

2/4 Pograniczna utca

02-285 Varsó

Paweł Kowalski

Producator: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Strada Pograniczna nr. 2/4

02-285 Varşovia

Paweł Kowalski

Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa

Ulice Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Výrobca: Sp.k., Pograniczna 2/4 02-285 Warszawa

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

TOPEX GROUP pooblaščenec za kakovost

Varšava, 2023-07-31

LT

EB atitikties deklaracija

Gamintojas: Sp.k., Pograniczna 2/4 02-285 Warszawa

Pograniczna gatvé 2/4

02-285 Varšuva

Paweł Kowalski

Pograniczna iela 2/4

02-285 Varšava

Paweł Kowalski

TOPEX GROUP kvalitātes specialists

Varšava, 2023-07-31

EE

Tootja: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

2/4 Pograniczna tänav

02-285 Varssavi

Paweł Kowalski

TOPEX GROUP Kvaliteediametnik

Varssavi, 2023-07-31

BG

2/4 Pograniczna ulica

02-285 Varšava

Paweł Kowalski

2/4 Pograniczna Street

02-285 Βαρσοβία

Paweł Kowalski

Fabricante: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Calle Pograniczna, 2/4

02-285 Varsovia

Paweł Kowalski

Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Product: Cirkelzaag

Model: 58G488

2/4 Pograniczna-straat

02-285 Warschau

Paweł Kowalski
