ПОСІБНИК КОРИСТУВАЧА 58G488 Graphite

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ............................22

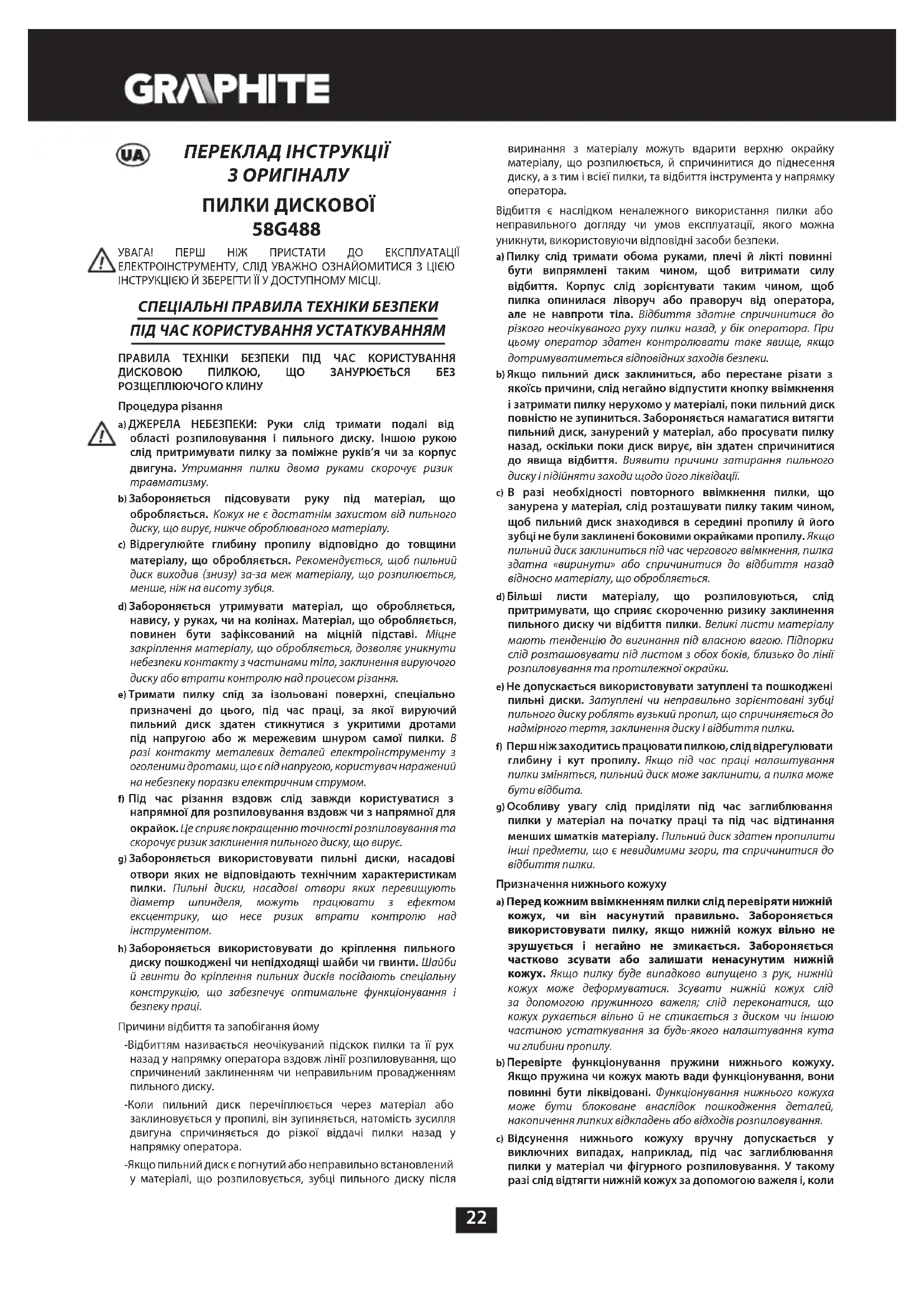

2ХХХ – год изготовления, YY – месяц изготовления G- код торговой марки (первая буква) ***** - порядковый номер изделия Изготовлено в КНР для GRUPA TOPEX Sp. z o.o. Sp. k., ul. Pograniczna 2/4, 02-285 Warszawa, Польша22 ПЕРЕКЛАД ІНСТРУКЦІЇ З ОРИГІНАЛУ ПИЛКИ ДИСКОВОЇ 58G488 УВАГА! ПЕРШ НІЖ ПРИСТАТИ ДО ЕКСПЛУАТАЦІЇ ЕЛЕКТРОІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ У ДОСТУПНОМУ МІСЦІ. СПЕЦІАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ ДИСКОВОЮ ПИЛКОЮ, ЩО ЗАНУРЮЄТЬСЯ БЕЗ РОЗЩЕПЛЮЮЧОГО КЛИНУ Процедура різання a) ДЖЕРЕЛА НЕБЕЗПЕКИ: Руки слід тримати подалі від області розпиловування і пильного диску. Іншою рукою слід притримувати пилку за поміжне руків’я чи за корпус двигуна. Утримання пилки двома руками скорочує ризик травматизму. b) Забороняється підсовувати руку під матеріал, що обробляється. Кожух не є достатнім захистом від пильного диску, що вирує, нижче оброблюваного матеріалу. c) Відрегулюйте глибину пропилу відповідно до товщини матеріалу, що обробляється. Рекомендується, щоб пильний диск виходив (знизу) за-за меж матеріалу, що розпилюється, менше, ніж на висоту зубця. d) Забороняється утримувати матеріал, що обробляється, навису, у руках, чи на колінах. Матеріал, що обробляється, повинен бути зафіксований на міцній підставі. Міцне закріплення матеріалу, що обробляється, дозволяє уникнути небезпеки контакту з частинами тіла, заклинення вируючого диску або втрати контролю над процесом різання. e) Тримати пилку слід за ізольовані поверхні, спеціально призначені до цього, під час праці, за якої вируючий пильний диск здатен стикнутися з укритими дротами під напругою або ж мережевим шнуром самої пилки. В разі контакту металевих деталей електроінструменту з оголеними дротами, що є під напругою, користувач наражений на небезпеку поразки електричним струмом. f) Під час різання вздовж слід завжди користуватися з напрямної для розпиловування вздовж чи з напрямної для окрайок. Це сприяє покращенню точності розпиловування та скорочує ризик заклинення пильного диску, що вирує. g) Забороняється використовувати пильні диски, насадові отвори яких не відповідають технічним характеристикам пилки. Пильні диски, насадові отвори яких перевищують діаметр шпинделя, можуть працювати з ефектом ексцентрику, що несе ризик втрати контролю над інструментом. h) Забороняється використовувати до кріплення пильного диску пошкоджені чи непідходящі шайби чи гвинти. Шайби й гвинти до кріплення пильних дисків посідають спеціальну конструкцію, що забезпечує оптимальне функціонування і безпеку праці. Причини відбиття та запобігання йому - Відбиттям називається неочікуваний підскок пилки та її рух назад у напрямку оператора вздовж лінії розпиловування, що спричинений заклиненням чи неправильним провадженням пильного диску. - Коли пильний диск перечіплюється через матеріал або заклиновується у пропилі, він зупиняється, натомість зусилля двигуна спричиняється до різкої віддачі пилки назад у напрямку оператора. - Якщо пильний диск є погнутий або неправильно встановлений у матеріалі, що розпиловується, зубці пильного диску після виринання з матеріалу можуть вдарити верхню окрайку матеріалу, що розпилюється, й спричинитися до піднесення диску, а з тим і всієї пилки, та відбиття інструмента у напрямку

Відбиття є наслідком неналежного використання пилки або неправильного догляду чи умов експлуатації, якого можна уникнути, використовуючи відповідні засоби безпеки. a) Пилку слід тримати обома руками, плечі й лікті повинні бути випрямлені таким чином, щоб витримати силу відбиття. Корпус слід зорієнтувати таким чином, щоб пилка опинилася ліворуч або праворуч від оператора, але не навпроти тіла. Відбиття здатне спричинитися до різкого неочікуваного руху пилки назад, у бік оператора. При цьому оператор здатен контролювати таке явище, якщо дотримуватиметься відповідних заходів безпеки. b) Якщо пильний диск заклиниться, або перестане різати з якоїсь причини, слід негайно відпустити кнопку ввімкнення і затримати пилку нерухомо у матеріалі, поки пильний диск повністю не зупиниться. Забороняється намагатися витягти пильний диск, занурений у матеріал, або просувати пилку назад, оскільки поки диск вирує, він здатен спричинитися до явища відбиття. Виявити причини затирання пильного диску і підійняти заходи щодо його ліквідації. c) В разі необхідності повторного ввімкнення пилки, що занурена у матеріал, слід розташувати пилку таким чином, щоб пильний диск знаходився в середині пропилу й його зубці не були заклинені боковими окрайками пропилу. Якщо пильний диск заклиниться під час чергового ввімкнення, пилка здатна «виринути» або спричинитися до відбиття назад відносно матеріалу, що обробляється. d) Більші листи матеріалу, що розпиловуються, слід притримувати, що сприяє скороченню ризику заклинення пильного диску чи відбиття пилки. Великі листи матеріалу мають тенденцію до вигинання під власною вагою. Підпорки слід розташовувати під листом з обох боків, близько до лінії розпиловування та протилежної окрайки. e) Не допускається використовувати затуплені та пошкоджені пильні диски. Затуплені чи неправильно зорієнтовані зубці пильного диску роблять вузький пропил, що спричиняється до надмірного тертя, заклинення диску і відбиття пилки. f) Перш ніж заходитись працювати пилкою, слід відрегулювати глибину і кут пропилу. Якщо під час праці налаштування пилки зміняться, пильний диск може заклинити, а пилка може бути відбита. g) Особливу увагу слід приділяти під час заглиблювання пилки у матеріал на початку праці та під час відтинання менших шматків матеріалу. Пильний диск здатен пропилити інші предмети, що є невидимими згори, та спричинитися до відбиття пилки. Призначення нижнього кожуху a) Перед кожним ввімкненням пилки слід перевіряти нижній кожух, чи він насунутий правильно. Забороняється використовувати пилку, якщо нижній кожух вільно не зрушується і негайно не змикається. Забороняється частково зсувати або залишати ненасунутим нижній кожух. Якщо пилку буде випадково випущено з рук, нижній кожух може деформуватися. Зсувати нижній кожух слід за допомогою пружинного важеля; слід переконатися, що кожух рухається вільно й не стикається з диском чи іншою частиною устаткування за будь-якого налаштування кута чи глибини пропилу. b) Перевірте функціонування пружини нижнього кожуху. Якщо пружина чи кожух мають вади функціонування, вони повинні бути ліквідовані. Функціонування нижнього кожуха може бути блоковане внаслідок пошкодження деталей, накопичення липких відкладень або відходів розпиловування. c) Відсунення нижнього кожуху вручну допускається у виключних випадах, наприклад, під час заглиблювання пилки у матеріал чи фігурного розпиловування. У такому разі слід відтягти нижній кожух за допомогою важеля і, коли23 пильний диск зануриться у матеріал, слід відпустити кожух. У всіх інших випадках рекомендується, щоб нижній кожух функціонував як зазвичай. d) Слід завжди звертати увагу, щоб під час відкладання пилки на верстат чи підлогу, нижній кожух закривав пильний диск. Пильний диск, що обертається, спричинить самочинне пересування пилки в напрямку назад по поверхні, що буде розрізати предмети на своєму шляху, якщо нижній кожух не буде насунутий. Слід брати до уваги час, потрібний до зупинення обертання пильного диску після вимкнення пилки. Додаткові правила техніки безпеки Заходи безпеки a) Не допускається використовувати пошкоджені або деформовані пильні диски. b) Не допускається використовувати шліфувальні круги. c) Не допускається застосувати інші пильні диски ніж ті, що рекомендовані виробником і відповідають нормі EN 847-1. d) Не допускається використовувати пильні диски, що не посідають твердосплавних напайок на зубцях. e) Пил, що повстає внаслідок обробки деяких ґатунків деревини, може бути шкідливим для здоров’я. Безпосередній контакт із такими пилами здатен викликати алергічну реакцію та/або захворювання дихальних шляхів оператора або сторонніх осіб. Пили дуба та буку вважаються канцерогенними, особливо у сполученні з речовинами для обробки деревини (імпреґнати до деревини). f) Рекомендується використовувати засоби особистої безпеки,

- захисні навушники для захисту органів слуху; - козирок для захисту органів зору; - засіб оберігання органів дихання для захисту від вдихання шкідливого пилу; - рукавиці до праці з пильними дисками та іншими предметами з шороховатою поверхнею чи гострими окрайками (пильні диски слід тримати за насадовий отвір, якщо це можливе). g) Рекомендується приєднувати засоби відсисання пилу під час розтину деревини. Безпека праці a) Пильний диск підбирають відповідно до типу матеріалу, що підлягає розпилюванню. b) Не допускається застосувати пилку до розпилювання матеріалів іншого типу, ніж дерево чи деревопохідні матеріали. c) Не допускається використовувати пилку без захисного кожуху, або таку, що є заблокована. d) Підлога довкола пилки повинна бути рівною та вільною від дрібних предметів чи таких, що стирчать. e) Не допускається працювати за недостатнього освітлення. f) Оператор устаткування повинен пройти відповідний інструктаж і практику з обслуговування й експлуатації. g) Рекомендується використовувати тільки добре нагострені пильні диски. h) Звертайте увагу на значення максимально допустимої швидкості, вказаної на пильному диску.

i) Переконайтеся, що застосування частин відбувається згідно

рекомендацій виробника. j) Перш ніж проводити регламентні роботи, від’єднайте пилку від джерела живлення. k) У разі пошкодження мережевого шнуру під час експлуатації, устаткування слід негайно від’єднати від мережі живлення. НЕ ДОПУСКАЄТЬСЯ ТОРКАТИСЯ ШНУРУ ДО ВІД’ЄДНАННЯ ЙОГО ВІД МЕРЕЖІ! l) Якщо ваша модель пилки посідає лазерний пристрій, заміна його на інший тип лазерного пристрою не допускається, а будь-які ремонтні роботи повинні виконуватися виключно у сервісному центрі. Забороняється скеровувати пучок лазерного променя на людей або тварин. m) Це устаткування не призначене для використання у стаціонарному режимі. Не призначене до використання з верстатом до розпилювання. n) Зафіксуйте оброблюваний матеріал на стійкій поверхні та закріпіть струбциною чи лещатами, щоб запобігти зсуванню. Такий спосіб кріплення оброблюваного предмету є безпечнішим від притримування його рукою. o) Зачекайте, доки пильний диск повністю зупиниться, й тільки тоді відкладайте устаткування. Пильний диск може заклинити, що здатне призвести до втрати контролю над устаткуванням. УВАГА! Устаткування призначене для експлуатації у приміщеннях і не призначене для праці назовні. Не зважаючи на застосування безпечної конструкції, використання засобів безпеки й додаткових засобів особистого захисту, завжди існує залишковий ризик травматизму під час праці. БУДОВА І ПРИЗНАЧЕННЯ Пилка дискова представляє собою ручний електроінструмент, якому надано II клас з електроізоляції. Вона працює від однофазного електромотору колекторного типу. Даного типу електроінструмент призначений до розпиловування деревини і деревопохідних матеріалів, що за розміром відповідають можливостям устаткування. Не допускається використовувати її для розпиловування паливної деревини. Спроби застосування пилки до інших цілей, ніж ті, що зазначені в цій інструкції, розцінюються як експлуатація не за призначенням. В пилці слід застосовувати виключно відповідні диски пильні з зубцями з твердосплавними напайками. Пилка дискова призначена до виконання нескладних операцій в невеликих майстернях та до аматорських праць. Не допускається використовувати електроінструмент не за призначенням. ОПИС МАЛЮНКІВ Перелік елементів зовнішнього вигляду електроінструменту, що зазначений нижче, стосується малюнків до цієї інструкції.

1. Пацівок відсмоктування пилу

3. Важіль нижнього кожуху

4. Колесо блокування прямої напрямної

5. Опірна рамка пилки

7. Комір підкладочний

8. Гвинт, що притягує пильний диск

10. Кнопка блокування шпинделя

12. Важіль до регулювання глибини пропилу

13. Кнопка ввімкнення

14. Кнопка блокування кнопки ввімкнення

16. Кришка відсіку щіточок

17. Колесо блокування механізму регулювання нахилу опірної

для розпиловування під кутом

для перпендикулярного розпиловування

• Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким, що зображений на малюнку ОПИС ГРАФІЧНИХ СИМВОЛІВ

ЗАСТЕРЕЖЕННЯ МОНТАЖ/НАЛАШТУВАННЯ ІНФОРМАЦІЯ24 ПРИНАЛЕЖНОСТІ Й АКСЕСУАРИ

1. Напрямна до прямолінійного пропилу - 1 шт.

2. Диск відрізний - 2 шт.

3. Ключ торцевий шестигранний - 1 шт.

4. Кейс для транспортування і зберігання - 1 шт.

ПІДГОТОВКА ДО РОБОТИ РЕГУЛЮВАННЯ ГЛИБИНИ ПРОПИЛУ Глибину пропилу можна регулювати в діапазоні від 0 до 65 мм.

• Послабити важіль регулювання глибини пропилу (12).

• Відрегулювати на потрібну глибину пропилу (скористайтеся

• Заблокувати важіль регулювання глибини пропилу (12) (мал. A). МОНТАЖ НАПРЯНОЇ ДО ПРЯМОЛІНІЙНОГО ПРОПИЛУ В разі розпилу матеріалу на вузькі шматки рекомендується користуватися напрямною до прямолінійного пропилу. Напрямна може кріпитися як з лівого, так і з правого боку електроінструмента.

• Послабити колесо блокування напрямної (4).

• Вкласти напрямну рейку в два послідовні отвори в рамці пилки (5).

• Відрегулювати її на потрібну довжину (скористайтеся шкалою).

• Закріпити напрямну до прямолінійного розпиловування за допомогою колеса блокування (4). Напрямну також допускається використовувати до розпилоування під кутом від 0° до 45°. Забороняється допускати тримати пальці чи руку позаду пилки, що працює. У випадку відбиття пилка здатна впасти на руку, що здатне спричинитися до суттєвої травми. ВІДСУВАННЯ НИЖНЬОГО КОЖУХУ Внаслідок опору оброблюваного матеріалу нижній кожух (9) пильного диску (6) автоматично відбивається. Щоб відсунути його вручну слід пересунути важіль нижнього кожуху (3). ВІДСМОКТУВАННЯ ПИЛУ Пилка дискова обладнана пацівком відсмоктування пилу (1), що уможливлює відсмоктування пилу чи тирси, що повстає в процесі різання. ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ ВМИКАННЯ І ВИМИКАННЯ Напруга живлення в мережі повинна відповідати характеристикам, вказаним в таблиці на пилці. В момент ввімкнення пилку слід тримати обома руками, оскільки момент електромотору може спричинити неконтрольоване відбиття електроінструменту. Слід пам’ятати, що після вимкнення пилки кнопкою ввімкнення пильний диск пилки ще деякий час рухається. Шліфмашинку обладнано кнопкою блокування кнопки ввімкнення (14), що призначена для запобігання самочинного ввімкнення електроінструмента. Ввімкнення:

• Натиснути кнопку блокування кнопки ввімкнення (14) (мал. B).

• Натиснути кнопку ввімкнення (13).

• Відпустити кнопку ввімкнення (13). РОЗПИЛОВУВАННЯ

• На початку різання пилку слід ціпко тримати обома руками, за обидва руків’я.

• Пилку допускається вмикати тільки тоді, коли її розміщено здаля від матеріалу, що підлягає розпиловуванню.

• Не допускається спричиняти на пилку зайвий тиск. Пилку слід провадити з помірним натиском, плавно.

• Після закінчення розпиловування слід зачекати, доки пильний диск повністю не зупиниться й тільки тоді вийняти його з

• Якщо розпиловування було перервано з якихось причин, перед тим як приступити до його взновлення, пилку слід витягти з матеріалу, ввімкнути й зачекати, аж вона набере повну швидкість на яловому ході, а тоді обережно ввести пилку пильним диском до прорізу в матеріалі, й тільки тоді почати різати власне матеріал.

• Під час розпилу дерева впоперек волокна існує можливість задирання волокон догори й відриву (цю тенденцію можна мінімізувати, якщо просувати пилку з малою швидкістю).

• Упевніться, що нижній кожух відхиляється вперед-назад нормально і доходить до свого крайнього положення.

• Перед тим, як приступати до роботи пилкою, слід упевнитися, що важіль регулювання глибини пропилу і колесо блокування нахилу опірної рамки міцно притягнуті.

• В пилці допускається використовувати виключно пильні диски відповідного зовнішнього діаметру і насадового отвору.

• Упевнитися, що матеріал, що розпиловується, знерушений.

• Ширшу частину рамки пилки слід розташовувати на тій частині матеріалу, що не відрізається. Якщо розміри матеріалу є невеликими, матеріал укріплюють в теслярських лещатах. В разі якщо опірна рамка не спирається на матеріал, а знаходиться навису, існує ризик відбиття. Належне знерушення оброблюваного матеріалу та ціпке утримання пилки гарантує повний контроль під час праці на устаткуванні, що дозволяє запобігти ризику травматизму. Не допускається підіймати спроби притримування коротких шматків матеріалу рукою під час їх перетину! РОЗПИЛОВУВАННЯ ПІД КУТОМ

• Послабити колесо блокування механізму регулювання нахилу пильного диску (17) (мал. C).

• Встановити опірну рамку під бажаним кутом (від 0° до 45°) використовуючи позначки як орієнтир.

• Притягти ручку блокування механізму нахилу рамки (17). Слід пам’ятати про те, що під час різання під кутом існує більший ризик появи явища відбиття (підвищена можливість заклинення пильного диску), тому слід переконатися, що опірна рамка пилки спирається на поверхню, що її оброблюють, всією своєю поверхнею. Різання повинно виконуватися плавним рухом. РІЗАННЯ ШЛЯХОМ ВРІЗАННЯ В МАТЕРІАЛ Перед тим як регулювати інструмент, його слід вимкнути кнопкою ввімкнення й витягти виделку з розетки.

• Відрегулювати глибину пропилу відповідно до товщини

• Пилку слід нахилити таким чином, щоб передня окрайка рамки спиралася на матеріал, а позначка 0

— до розпиловування по прямій — знаходилася на лінії пропилу.

• Встановивши пилку в місці початку різання слід піднести нижній кожух (9) важелем нижнього кожуху (3) (пильний диск пилки знаходиться над матеріалом).

• Ввімкнути електроінструмент і зачекати, доки пильний диск не набере максимальну швидкість.

• Слід поступово опускати пилку, занурюючи пильний диск в матеріал (підчас цього руху передня окрайка рамки пилки не повинна відриватися від поверхні матеріалу).

• Як тільки пильний диск почне різати, слід відпустити нижню частину кожуху пильного диску.

• Як тільки опірна рамка повністю ляже на матеріал, допускається розпочати різання, дотискаючи пилку вперед.

• Не допускається витягувати пилку з матеріалу, що оброблюється, або просувати її назад, якщо пильний диск рухається — це може спричинити відбиття пилки назад.

• Врізання закінчується в порядку зворотному до його початку: пилку слід повернути довкола лінії стикання передньої окрайки опірної рамки з матеріалом, що оброблюється.25

• Після закінчення різання слід зачекати, доки пильний диск повністю не зупиниться й тільки тоді вийняти його з матеріалу.

• В разі необхідності обробку матеріалу слід завершити з використанням ножівки чи лучкової пилки. РІЗАННЯ ТА ВІДРІЗАННЯ ВЕЛИКИХ ШМАТКІВ МАТЕРІАЛУ До перетинання великих листів матеріалу або дерев’яної дошки слід використовувати відповідні підпорки, щоб запобігти шарпанню пильного диски (явища відбиття) внаслідок заклинення пильного диску в пропилі.

• Підпорку слід встановити під лист чи дошку недалеко від місця

• Слід переконатися, що настанови пилки гарантують, що верстат чи підпорки не буде пошкоджено під час розпилу матеріалу. ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ Перед тим як регулювати, ремонтувати електроінструмент чи встановлювати різальний інструмент, устаткування слід вимкнути кнопкою ввімкнення й витягти виделку з розетки.

• Слід завжди перевіряти вентиляційні щілини в корпусі електроінструменту на відсутність в них сторонніх предметів та пилу. Всі засоби регулювання пилки повинні утримуватися в чистоті. В разі необхідності їх очищення слід скористатися щіткою. Найбільш ефективною є очистка стислим повітрям. Під час чистки стислим повітрям слід мати на собі захисні окуляри та захисну маску (пелюстку). Не допускається чищення вентиляційних отворів з використанням гострих предметів, наприклад, відкруток чи іншого інструменту.

• Не допускається використовувати до чищення електроінструменту бензин, розчинники чи детергенти, що могли б пошкодити пластикові частини пилки.

• В разі появи надмірного іскрення комутатора двигуна пилку слід відмовитися від її експлуатації й доставити її до сервісного

• За нормального режиму праці пильний диск затуплюється через певний проміжок часу. Ознакою затуплення пильного диску є необхідність збільшення тиску до просування інструменту під час розпилу в матеріалі. Якщо кожух пильного диску пошкоджено, його слід негайно замінити.

• Пильний диск завжди повинен бути гострим. ЗАМІНА ДИСКУ ПИЛЬНОГО

• За допомогою ключа, що постачається в комплекті, відкрутити мутру, що кріпить пильний диск (8), рухом вліво.

• Щоб запобігти прокручуванню валу пилки під час відкручування гвинта, належить заблокувати вал кнопкою блокування валу (10) (мал. D).

• Зняти зовнішній підкладочний комір (7).

• За допомогою важеля нижнього кожуху (3) слід відвести кожух пильного диску (9) настільки, щоб він якомога більше сховався під верхньою частиною кожуха (2) (при цьому слід перевірити, чи працює пружина відведення нижнього кожуху).

• Після цього слід витягти пильний диск крізь щілину в опірній рамці пилки (5).

• Обрати напрямок встановлення нового пильного диску таким чином, щоб різальні окрайки зубців пилки були скеровані відповідно до напрямку обертання, тобто напрямок стрілки на пильному диску та стрілки на нижньому кожусі пильного диску повинні співпасти.

• Вставити пильний диск крізь щілину в опірній рамці й зафіксувати його на валу пилки, заховуючи зворотну від демонтажу послідовність дій. Слід звернути особливу увагу, щоб встановити пильний диск у правильному напрямку. Напрямок обертання валу зазначений стрілкою на кожусі пилки. ЗАМІНА ВУГІЛЬНИХ ЩІТОК Вугільні щіточки в двигуні, що зносилися (тобто коротші за 5 мм), спалені чи тріснуті, слід негайно замінити. Завжди слід заміняти обидві щіточки одночасно.

• Зняти кришку щ корпусу з-над щіточок (16) (мал. E).

• Усунути зужити щітки.

• Усунути вугільний пил за допомогою стислого повітря.

• Вставити нові вугільні щіточки (мал. F) (щіточки повинні вільно пересуватися в щіткоутримувачах).

• Встановити кришку корпус (16) на місце. Після заміни щіточок слід ввімкнути пилку на яловому ході й зачекати, поки щіточки допасують до колектору двигуна. Заміну вугільних щіточок завжди слід доручати кваліфікованим спеціалістам та використовувати виключно оригінальні запчастини. В разі будь-яких неполадок слід звертатися до авторизованого сервісного центру виробника. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НОМІНАЛЬНІ ХАРАКТЕРИСТИКИ Пилка дискова Характеристика Показник Напруга живлення 230 В зм.стр. Частота струму 50 Гц Номінальна потужність 1200 Вт Швидкість обертів шпинделя без навантаження 5500 хв.

Максимальний кут нахилу 0

- 45° Діаметр зовнішній диску пильного 185 мм Діаметр насадового отвору диску пильного 20 мм Максимальна товщина розпалювання Під прямим кутом 65 мм Під кутом (45

) 43 мм Клас електроізоляції II Вага 3,8 кг Рік виготовлення:

ІНФОРМАЦІЯ ПРО РІВЕНЬ ШУМУ І КОЛИВАНЬ Рівень тиску галасу: Lp

= 92,1 дБ (A) K = 3 дБ (A) Рівень акустичної потужності: Lw

= 103,1 дБ (A) K = 3 дБ (A) Значення вібрації (прискорення коливань): a

ОХОРОНА СЕРЕДОВИЩА Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати в спеціальних закладах. Відомості про утилізацію можна отримати в продавця продукції чи в органах місцевої адміністрації. Відпрацьовані електричні та електронні прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не передається до переробки, може становити небезпеку для середовища та здоров’я людини.

• Виробник залишає за собою право вносити зміни. «Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa Topex») сповіщає, що всі авторські права на зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її текст, розміщені світлини, схематичні рисунки, креслення, а також розташування текстових і графічних елементів належать виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого 1994 року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz. U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка в комерційних цілях всієї Інструкції чи окремих її елементів без письмового дозволу Grupa Topex суворо заборонене. Недотримання до цієї вимоги тягне за собою цивільну та карну відповідальність.26
