Typ produktu	Kotoučová pila
Značka	Graphite
Model	58G488
Rok výroby	2023
Napájení	230 V AC, 50 Hz
Výkon	1200 W
Rychlost otáček naprázdno	5500 min⁻¹
Průměr kotouče	185 mm
Otvor kotouče	20 mm
Maximální hloubka řezu (90°)	65 mm
Maximální hloubka řezu (45°)	43 mm
Rozsah úhlu zkosení	0° až 45°
Hmotnost	3,8 kg
Třída ochrany	II
Hladina akustického tlaku (LpA)	92,1 dB(A), K=3 dB(A)
Hladina akustického výkonu (LwA)	103,1 dB(A), K=3 dB(A)
Vibrace (ah)	2,092 m/s², K=1,5 m/s²
Paralelní vodítko včetně	Ano, 1 kus
Dodávané kotouče	2 kusy
Transportní kufřík	Ano, včetně
Hlavní funkce	Rovný řez, zkosený řez, ponorný řez, paralelní vedení
Údržba a čištění	Čištění ventilačních otvorů, výměna kotouče a uhlíkových kartáčů
Bezpečnost	Automatický spodní kryt, zablokování spínače, ochrana proti zpětnému rázu
Náhradní díly a opravitelnost	Běžně dostupné kotouče, vyměnitelné uhlíkové kartáče, autorizovaný servis
Obecné informace	Vnitřní použití, kutilství a lehké práce

Často kladené otázky - 58G488 Graphite

Jak nastavit hloubku řezu?

Povolte páčku zajištění hloubky (12), nastavte požadovanou hloubku podle stupnice (0-65 mm) a poté páčku utáhněte.

Jak vyměnit pilový kotouč?

Odpojte pilu. Pomocí klíče odšroubujte upevňovací šroub (8) otáčením doleva, přičemž blokujte vřeteno zajišťovacím tlačítkem (10). Odstraňte přírubovou podložku (7) a použitý kotouč. Nasaďte nový kotouč v souladu s otáčením (šipka na krytu).

Jak používat paralelní vodítko?

Povolte zajišťovací páčku (4), vložte vodítko do otvorů v základně (5), nastavte požadovanou vzdálenost podle stupnice a poté páčku utáhněte. Vodítko lze namontovat vpravo nebo vlevo.

Jaký je výkon této kotoučové pily?

Výkon je 1200 W, napětí 230 V a frekvence 50 Hz.

Jak provést zkosený řez?

Povolte zajišťovací páčku základny (17), nakloňte základnu na požadovaný úhel (0° až 45°) pomocí stupnice a poté páčku utáhněte. Proveďte řez plynulým pohybem.

Co dělat, když se kotouč zasekne v obrobku?

Okamžitě uvolněte spínač a držte pilu nehybně, dokud se kotouč zcela nezastaví. Nevyjímejte kotouč za pohybu. Před pokračováním zkontrolujte příčinu zaseknutí (tupý kotouč, špatná hloubka atd.).

Jak vyměnit uhlíkové kartáče?

Odpojte pilu. Povolte krytky (16), vyjměte opotřebované kartáče, vyčistěte vnitřek stlačeným vzduchem, vložte nové kartáče (musí se volně pohybovat) a nasaďte krytky. Nechte pilu několik minut běžet naprázdno, aby se zaběhly.

Jaké typy kotoučů jsou doporučeny?

Používejte pouze kotouče o průměru 185 mm s otvorem 20 mm, které splňují normu EN 847-1 a jsou doporučeny výrobcem. Nepoužívejte brusné kotouče ani kotouče bez karbidových zubů.

Jak čistit kotoučovou pilu?

Odpojte přístroj. Vyčistěte ventilační otvory štětcem nebo stlačeným vzduchem (používejte ochranné brýle a masku). Nepoužívejte benzín ani agresivní rozpouštědla. Nevkládejte ostré předměty do otvorů.

Kde sehnat náhradní díly?

Obraťte se na autorizovaný servis Graphite nebo specializovaného prodejce. Běžné kotouče (185x20 mm) jsou široce dostupné.

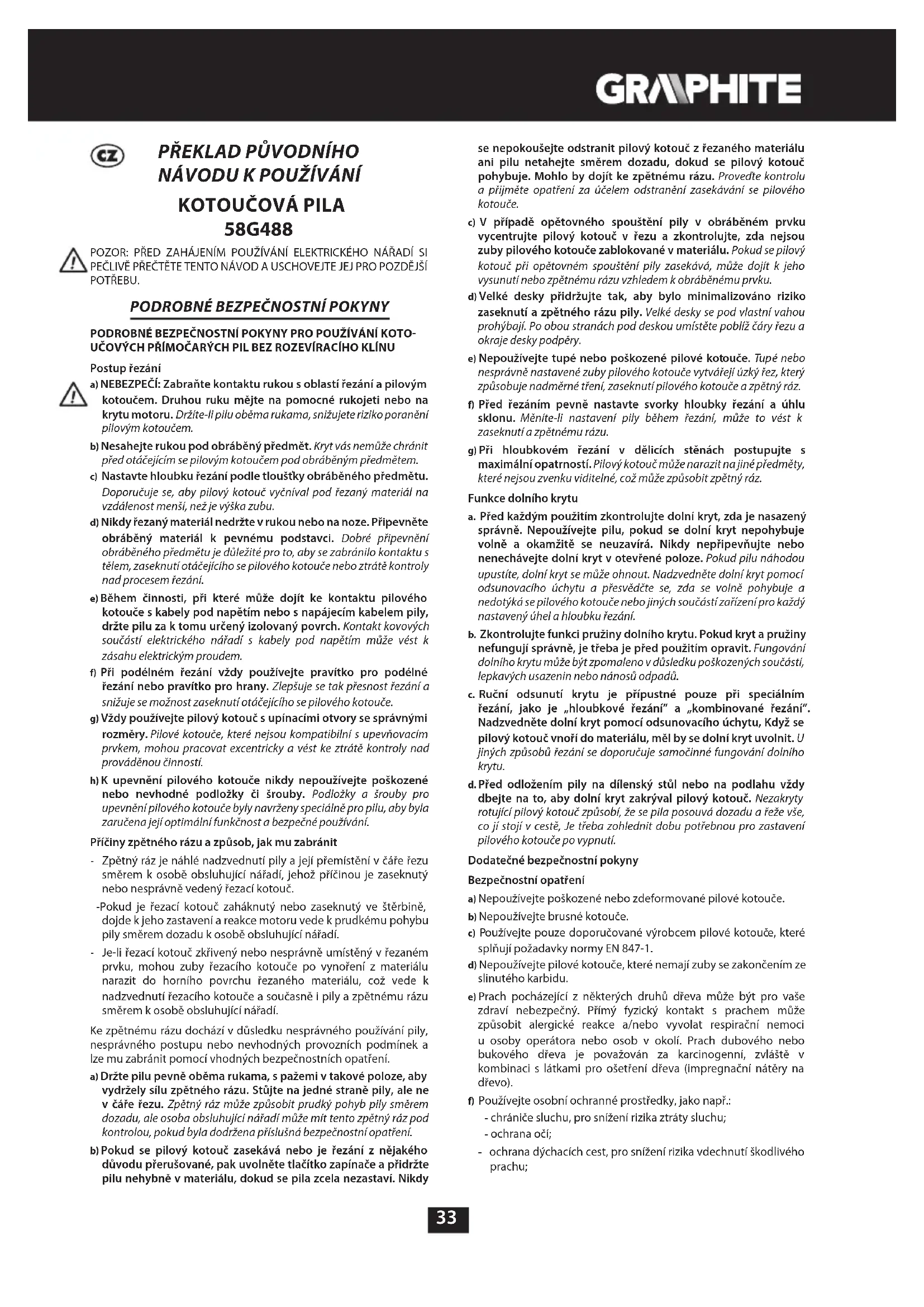

NÁVOD K OBSLUZE 58G488 Graphite

a) NEBEZPEČÍ: Zabraňte kontaktu rukou s oblastí řezání a pilovým kotoučem. Druhou ruku mějte na pomocné rukojeti nebo na krytu motoru. Držíte-li pilu oběma rukama, snižujete riziko poranění pilovým kotoučem.
b) Nesahejte rukou pod obráběný předmět. Kryt vás nemůže chránit před otáčejícím se pilovým kotoučem pod obráběným předmětem.
c) Nastavte hloubku řezání podle tloušťky obráběného předmětu. Doporučuje se, aby pilový kotouč vyčníval pod řezaný materiál na vzdálenost menší, než je výška zubu.
d) Nikdy řezaný materiál nedržte v rukou nebo na noze. Připevněte obráběný materiál k pevnému podstavci. Dobré přípevnění obráběného předmětu je důležité pro to, aby se zabránilo kontaktu s tělem, zaseknutí otačejícího se pilového kotouče nebo ztrátě kontroly nad procesem řezání.
e) Během činnosti, při které může dojít ke kontaktu pilového kotouče s kabely pod napětím nebo s napájecím kabelem pily, držte pilu za k tomu určený izolovaný povrch. Kontakt kovových součástí elektrického nářadí s kabely pod napětím může vést k zásahu elektrickým proudem.
f) Při podélném řezání vždy používejte pravítko pro podélné řezání nebo pravítko pro hrany. Zlepšuje se tak přesnost řezání a snižuje se možnost zaseknutí otáčejícího se pilového kotouče.
g) Vždy používejte pilový kotouč s upínacími otvory se správnými rozměry. Pilové kotouče, které nejsou kompatibilní s upevňovacím prvkem, mohou pracovat excentricky a vést ke ztrátě kontroly nad prováděnou činností.
h) K upevnění pilového kotouče nikdy nepoužívejte poškozené nebo nevhodné podložky či šrouby. Podložky a šrouby pro upevnění pilového kotouče byly navrženy speciálné pro pilu, aby byla zaručena její optimální funkčnost a bezpečné používání.

Příčiny zpětného rázu a způsob, jak mu zabránit

• Zpětný ráz je náhlé nadzvednutí pily a její přemístění v čáře řezu směrem k osobě obsluhující nářadí, jehož příčinou je zaseknutý nebo nesprávně vedený řezací kotouč.
  -Pokud je řezací kotouč zaháknutý nebo zaseknutý ve štěrbině, dojde k jeho zastavení a reakce motoru vede k prudkému pohybu pily směrem dozadu k osobě obsluhující nářadí.
• Je-li řezací kotouč zkřivený nebo nesprávně umístěný v řezaném prvku, mohou zuby řezacího kotouče po vynoření z materiálu narazit do horního povrchu řezaného materiálu, což vede k nadzvednutí řezacího kotouče a současně i pily a zpětnému rázu směrem k osobě obsluhující nářadí.

Ke zpětnému rázu dochází v důsledku nesprávného používání pily, nesprávného postupu nebo nevhodných provozních podmínek a lze mu zabránit pomocí vhodných bezpečnostních opatření.

a) Držte pilu pevně oběma rukama, s pažemi v takové poloze, aby vydržely sílu zpětného rázu. Stůjte na jedné straně pily, ale ne v čáře řezu. Zpětný ráz může způsobit prudký pohyb pily směrem dozadu, ale osoba obsluhující nářadí může mít tento zpětný ráz pod kontrolou, pokud byla dodržena příslušná bezpečnostní opatření.
b) Pokud se pilový kotouč zasekává nebo je řezání z nějakého důvodu přerušované, pak uvolněte tlačitko zapínače a přidržte pilu nehybně v materiálu, dokud se pila zcela nezastaví. Nikdy

se nepokoušejte odstranit pilový kotouč z řezaného materiálu ani pilu netahejte směrem dozadu, dokud se pilový kotouč pohybuje. Mohlo by dojit ke zpětnému rázu. Proveděte kontrolu a příjměte opatření za účelem odstranění zasekávání se pilového kotouče.

c) V případě opětovného spouštění pily v obráběném prvku vycentrujte pilový kotouč v řezu a zkontrolujte, zda nejsou zuby pilového kotouče zablokované v materiálu. Pokud se pilový kotouč při opětovném spouštění pily zasekává, může dojít k jeho vysunutí nebo zpětnému rázu vzhledem k obráběnému prvku.
d) Velké desky přidržujte tak, aby bylo minimalizováno riziko zaseknutí a zpětného rázu pily. Velké desky se pod vlastní vahou prohýbají. Po obou stranách pod deskou umistěte poblíž čáry řezu a okraje desky podpěry.
e) Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně nastavené zuby pilového kotouče vytvářejí úzký řez, který způsobuje nadměrné tření, zaseknutí pilového kotouče a zpětný ráz.
f) Před řezáním pevně nastavte svorky hloubky řezání a úhlu sklonu. Měníte-li nastavení pily během řezání, může to vést k zaseknutí a zpětnému rázu.
g) Pří hloubkovém řezání v dělicích stěnách postupujte s maximální opatrností. Pilový kotouč může narazit na jiné předměty, které nejsou zvenku viditelné, což může způsobit zpětný ráz.

Funkce dolního krytu

a. Před každým použitím zkontrolujte dolní kryt, zda je nasazený správně. Nepoužívejte pilu, pokud se dolní kryt nepohybuje volně a okamžitě se neuzavírá. Nikdy nepřipevňujte nebo nenechávejte dolní kryt v otevřené poloze. Pokud pilu náhodou upustíte, dolní kryt se může ohnout. Nadzvedněte dolní kryt pomoci odsunovacího úchytu a přesvědčte se, zda se volně pohybuje a nedotýká se pilového kotouče nebo jiných součástí zařízení pro každý nastavený úhel a hloubku řezání.
b. Zkontrolujte funkci pružiny dolního krytu. Pokud kryt a pružiny nefungují správně, je třeba je před použitím opravit. Fungování dolního krytu může být zpomaleno v důsledku poškozených součástí, lepkavých usazenin nebo nánosů odpadů.
c. Ruční odsunutí krytu je přípustné pouze při speciálním řezání, jako je „hloubkové řezání” a „kombinované řezání” Nadzvedněte dolní kryt pomocí odsunovacího úchytu, Když se pilový kotouč vnoří do materiálu, měl by se dolní kryt uvolnit. U jiných způsobů řezání se doporučuje samočinné fungování dolního krytu.
d. Před odložením pily na dílenský stůl nebo na podlahu vždy dbejte na to, aby dolní kryt zakrýval pilový kotouč. Nezakryty rotující pilový kotouč způsobí, že se pila posouvá dozadu a řeže vše, co jí stojí v cestě, Je třeba zohlednit dobu potřebnou pro zastavení pilového kotouče po vypnutí.

Dodatečné bezpečnostní pokyny

Bezpečnostní opatření

a) Nepoužívejte poškozené nebo zdeformované pilové kotouče.
b) Nepoužívejte brusné kotouče.
c) Používejte pouze doporučované výrobcem pilové kotouče, které splňují požadavky normy EN 847-1.
d) Nepoužívejte pilové kotouče, které nemají zuby se zakončením ze slinutého karbidu.
e) Prach pocházející z některých druhů dřeva může být pro vaše zdraví nebezpečný. Přímý fyzický kontakt s prachem může způsobit alergické reakce a/nebo vyvolat respirační nemoci u osoby operátora nebo osob v okolí. Prach dubového nebo bukového dřeva je považován za karcinogenní, zvláště v kombinaci s látkami pro ošetření dřeva (impregnační nátěry na dřevo).
f) Používejte osobní ochranné prostředky, jako např.:

• chrániče sluchu, pro snížení rizika ztráty sluchu;
• ochrana očí;
• ochrana dýchacích cest, pro snížení rizika vdechnutí škodlivého prachu;

- rukavice pro manipulaci s pilovými kotouči a jinými drsnými a ostrými materiály (pilové kotouče držte pokud možno za otvor); g) Pří řezání dřeva připojte systém odvádění prachu.

Bezpečný provoz

a) Pilové kotouče vybírejte podle druhu řezaného materiálu.
b) Nepoužívejte pilu k řezání jiných materiálů, než je dřevo nebo materiály na bázi dřeva.
c) Pila se nesmí používat bez krytu nebo v případě, že je kryt zablokován.
d) Podlaha v okolí zařízení by měla být dobře udržována a neměly by se na ní nacházet neupevněné a vyčnívající předměty.
e) Je třeba zajistit vhodné osvětlení pracoviště.

f) Osoba obsluhující zařizení by měla absolvovat příslušné školení ohledně používání, provozu a obsluhy zařizení.

g) Používejte výhradně ostré pilové kotouče.

h) Dodržujte maximální rychlost vyznačenou na pilovém kotouči.

i) Přesvědčte se, zda použité součásti jsou v souladu s doporučením výrobce.

j) Během údržby odpojte pilu od napájení.

k) Dojde-li při práci k poškození napájecího kabelu, neprodleně odpojte napájení. NEDOTÝKEJTE SE NAPÁJECÍHO KABELU PŘED ODPOJENÍM NAPÁJENÍ.

I) Pokud je pila vybavena laserem, neměňte laser za jiný typ a veškeré opravy provedte v servisu. Nemířte laserovým paprskem na lidi a na zvířata.

m) Nepoužívejte tento nástroj ve stacionárním režimu. Není určen pro použití s řezacím stole m.

n) Uchyte obrobek na stabilním povrchu a zajistěte svorkou nebo svěrákem, aby nedocházelo k přesouvání. Tento typ upnutí obrobku je bezpečnější než držení obrobku v ruce.

o) Než nářadí odložíte, počkejte, dokud se čepel úplně nezastaví. Řezná čepel se může zablokovat a způsobit ztrátu kontroly nad nářadím.

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce z podstaty věci bezpečné, používání zajištujících prostředků a dodatečných ochranných prostředků vždy existuje reziduální riziko poranění během práce.

KONSTRUKCE A POUŽITÍ

Kotoučová pila je ručním elektrickým nářadím s izolací II. třídy. Je poháněna jednofázovým komutátorovým motorem. Elektrické nářadí tohoto typu má široké využití při řezání dřeva a dřevu podobných materiálů odpovídajících velikosti zařízení. Nesmí se používat k řezání palivového dřiví. Pokusy o použití pily k jiným než uvedeným účelům budou chápány jako použití v rozporu s určením. Používejte pilu pouze s vhodnými pilovými kotouči se zuby s destičkami ze slinutého karbidu. Kotoučová pila byla navržena pro lehčí práce v servisních dílnách a pro provádění kutilských prací.

Elektrické nářadí je nutno používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. hrdlo pro odvádění prachu

2. horní kryt

3. páčka dolního krytu

4. otočný knoflík pro blokování rovnoběžného pravítka

5. pracovní část pily

6. pilový kotouč

7. přírubová podložka

8. upevňovací šroub pilového kotouče

9. dolní kryt

10. tlačitko pro blokování vřetene

11. přední rukojeť

12. páčka pro blokování hloubky řezání

13. zapínač

14. tlačítko pro blokování zapínače

15. hlavní rukojeť

16. kryt kartáče

17. otočný knoflík pro blokování nastavení pracovní části

18. indikace 0° pro řezání pod úhlem

19. indikace 0° pro kolmé řezání

* Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

UPOZORNĚNÍ

MONTÁŽ / NASTAVENÍ

INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Rovnoběžné pravítko - 1 ks

2. Řezný kotouč - 2 ks

3. Šestihranný klíč - 1 ks

4. Přenosný kufřík - 1 ks

PŘÍPRAVA K PRÁCI

NASTAVENÍ HLOUBKY ŘEZÁNÍ

Hloubku řezání lze regulovat v rozsahu od 0 do 65 mm.

Uvolněte páčku pro blokování hloubky řezání (12).

- Nastavte požadovanou hloubku řezání (pomocí stupnice).

• Zablokujte páčku pro blokování hloubky řezání (12) (obr. A).

MONTÁŽ PRAVÍTKA PRO ROVNOBĚZNÉ ŘEZÁNÍ

Při řezání materiálu na tenké kousky používejte rovnoběžné pravítko.

Pravítko lze upevnit na pravé nebo levé straně elektrického nářadí.

- Povolte otočný knoflík pro blokování rovnoběžného pravítka (4).

• Vložte lištu rovnoběžného pravítka do dvou otvorů v pracovní části pily (5).

- Nastavte požadovanou vzdálenost (pomocí stupnice).

- Upevněte rovnoběžné pravítko otočným knoflíkem pro blokování rovnoběžného pravítka (4).

Rovnoběžné pravítko lze využít rovněž k řezání pod úhlem v rozsahu od 0° do 45°.

Za pilou v provozu se nikdy nesmí nacházet ruka nebo prsty. V případě zpětného nárazu může pila spadnout na ruku, což může vést k vážnému poranění.

Dolní kryt (9) pilového kotouče (6) se automaticky odsouvá při kontaktu s řezaným materiálem.

Pro jeho ruční odsunutí je třeba přemístit páčku dolního krytu (3).

ODVÁDĚNÍ PRACHU

Kotoučová pila je vybavena hrdlem pro odvádění prachu (1), které umožňuje odvádění třísek a prachu vznikajících při řezání.

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ / VYPÍNÁNÍ

Sítové napětí musí odpovídat velikosti napětí uvedené na typovém štítku pily. Při spouštění pilu držte oběma rukama, protože točivý moment motoru může vést k nekontrolovanému otočení elektrického nářadí.

Nezapomeňte, že se pohyblivé součásti pily po jejím vypnutí ještě po nějakou dobu otáčejí.

Pila je vybavena tlačitkem pro blokování zapínače (14), které ji zajišťuje proti náhodnému spuštění.

Zapínání:

- Stiskněte tlačítko pro blokování zapínače (14) (obr. B).

• Stiskněte tlačítko zapínače (13).

Vypínání:

• Uvolněte stisk tlačítka zapínače (13).

ŘEZÁNÍ

- Při zahajování činnosti pilu vždy pevně držte oběma rukama za obě rukojeti.

- Pilu zapinejte pouze v případě, že je oddálena od řezaného materiálu.

- Na pilu príliš netlačte, prítlak by měl být mírný a stálý.

- Po dokončení řezání vyčkejte, až se pilový kotouč zcela zastaví.

- Dojde-li k přerušení řezání před jeho dokončením, pak při pokračování v činnosti po spuštění pily nejprve vyčkejte, až pila dosáhne maximálních otáček, a poté opatrně vložte pilový kotouč do řezu v řezaném materiálu.

- Pří řezání napříč vlákny materiálu (dřeva) se vlákna někdy nadzvedávají a odlamují (pomalým posouváním pily lze výskyt tohoto jevu minimalizovat).

- Přesvědčte se, zda se dolní kryt pohybuje do své krajní polohy.

- Před zahájením řezání se vždy přesvědčte, zda jsou páčka pro blokování hloubky řezání a otočný knoflík pro blokování nastavení pracovní části pily správně utažené.

- Při práci s pilou používejte výhradně pilové kotouče o správném vnějším průměru a průměru otvoru pro upnutí pilového kotouče.

- Řezaný materiál by měl být rádně připevněn.

- Šiřší stranu pracovní části pily umístěte na tu část materiálu, která nebude řezána.

Materiál nevelkých rozměrů připevněte pomocí truhlářských svorek. Pokud se pracovní část pily nepřemístuje po obráběném materiálu, nýbrž je nadzvednutá, pak hrozí nebezpečí zpětného nárazu.

Správné upevnění řezaného materiálu a pevné držení pily poskytuje plnou kontrolu nad prací elektrického nářadí, díky čemuž lze eliminovat nebezpečí poranění. Je zakázáno přidržovat krátké kusy materiálu rukou.

ŘEZÁNÍ POD ÚKOSEM

- Povolte otočný knoflík pro blokování nastavení pracovní části (17) (obr. C).

- Nastavte pracovní část pily pod požadovaným úhlem (od 0° do 45°) pomocí stupnice.

- Utáhněte otočný knoflík pro blokování nastavení pracovní části (17).

Nezapomeňte, že při řezání pod úkosem hrozí větší nebezpečí zpětného nárazu (větší možnost zaseknutí pilového kotouče), proto je třeba dbát na to, aby pracovní část pily celou plochou přiléhala k obráběnému materiálu. Přemístuje pilu při řezání plynulým pohybem.

ŘEZÁNÍ SE ZAŘEZÁVÁNÍM DO MATERIÁLU

Před zahájením seřizování odpojte pilu od napájení.

- Nastavte požadovanou hloubku řezání podle tloušťky řezaného materiálu.

- Nakloňte pilu tak, aby přední hrana pracovní části pily byla opřená o materiál, který má být řezán, a aby se indikace 0° pro kolmé řezání nacházela na úrovni zamýšleného řezu.

- Po umístění pily na místo začátku řezu zvedněte dolní kryt (9) pomocí páčky dolního krytu (3) (pilový kotouč pily je nadzvednutý nad materiálem).

- Spustte elektrické nářadí a vyčkejte, až pilový kotouč dosáhne plných otáček.

- Pomalu spouštějte pilu dolů tak, aby se pilový kotouč vnořil do materiálu (přední hrana pracovní části pily by se při tomto pohybu měla dotýkat povrchu materiálu).

- Když pilový kotouč začne řezat, uvolněte dolní kryt.

- Když se pracovní část pily dotkne materiálu celým povrchem, pokračujte v řezání a posunujte pilu směrem dopředu.

- Nikdy pilu neposouvejte dozadu, když se pilový kotouč otáčí, protože může dojít ke zpětnému nárazu.

- Při dokončování řezání se zařezáváním postupujte opačně - otáčejte pilu kolem místa kontaktu přední hrany pracovní části pily s obráběným materiálem.

- Po vypnutí pily vyčkejte, až se pilový kotouč zcela zastaví, a poté vyjměte elektrické nářadí z materiálu.

• V případě potřeby je nutno dokončit obrábění rohů pomocí listové nebo ruční pily.

ŘEZÁNÍ NEBO ODŘEZÁVÁNÍ VELKÝCH KUSŮ MATERIÁLU

Větší desky a prkna je třeba dobře podepřít, aby nedošlo k případnému prudkému pohybu pilového kotouče (zpětnému nárazu) v důsledku zaseknutí pilového kotouče v řezu v materiálu.

- Desku nebo prkno podepřete poblíž místa řezání.

- Přesvědčte se, zda je pilový kotouč nastaven tak, aby nemohlo dojít k poškození pracovního stolu nebo podpěry během řezání.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutno vytáhnout zástrčku napájecího kabelu ze síťové zásuvky.

- Dbejte na to, aby byly ventilační otvory v krytu pily vždy průchodné a bez nánosů prachu. V čistotě udržujte také veškeré ovládací prvky pily. V případě potřeby je očistěte štětcem. Nejůčinnější je čištění stlačeným vzduchem. Při používání stlačeného vzduchu vždy noste uzavřené brýle na ochranu proti odprýskávajícímu povrchu a ochrannou masku. Při čištění nevkládejte do ventilačních štěrbin ostré předměty, např. šroubováky apod.

• K čištění nepoužívejte benzín, rozpouštědla nebo čisticí prostředky, které by mohly poškodit plastové součásti pily.

- Vyskytuje-li se na komutátoru motoru nadměrné jiskření, pak elektrické nářadí přestaňte používat a zaneste je do servisu.

- Při normálním provozu dochází po určité době ke ztupení pilového kotouče. Příznakem tuposti pilového kotouče je nutnost zvýšení přítlaku při posouvání pily během řezání. Zjistíte-li poškození pilového kotouče, neprodleně jej vyměňte.

- Pilový kotouč by měl být vždy ostrý.

VÝMĚNA PILOVÉHO KOTOUČE

- Pomoci dodaného klíče odšroubujte upevňovací šroub pilového kotouče (8) otáčením směrem doleva.

- Aby se vřeteno pily při odšroubovávání upevnovacího šroubu pilového kotouče neotáčelo, je třeba vřeteno zablokovat tlačítkem pro blokování vřetene (10) (obr. D).

- Sejměte vnější přírubovou podložku (7).

- Pomocí páčky dolního krytu (3) přemístěte dolní kryt (9) tak, aby se co nejvíce zasunul do horního krytu (2) (současně zkontrolujte stav a funkci odtahovací pružiny dolního krytu).

• Vysuňte pilový kotouč štěrbinou v pracovní části pily (5).

- Umistěte nový pilový kotouč tak, aby směr zubů pilového kotouče a na něm umístěné šipky plně odpovídal směru šipky vyznačenému na dolním krytu.

- Zasuňte pilový kotouč štěrbinou do pracovní části pily a namontujte jej na vřeteno. Postupujte při tom v opačném pořadí než při demontáži.

Je třeba dbát na to, aby zuby namontovaného pilového kotouče směřovaly správným směrem. Směr otáčení vřetene elektrického nářadí je znázorněn šipkou na krytu pily.

VÝMĚNA UHLÍKOVÝCH KARTÁČŮ

Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové kartáče motoru je třeba neprodleně vyměnit. Vždy je třeba vyměnit současně oba kartáče.

- Odšroubujte kryty kartáčů (16) (obr. E).

• Vyjměte opotřebované kartáče.

- Odstraňte případný uhlíkový prach pomocí stlačeného vzduchu.

- Vložte nové uhlíkové kartáče (obr. F) (kartáče by měly jít volně zasunout do držáků kartáčů).

• Namontujte kryty kartáčů (16).

Po provedení výměny kartáčů elektrické nářadí spustte bez zatížení a vyčkejte chvíli, až se kartáče přizpůsobí komutátoru motoru.Uhlíkové kartáče smí vyměňovat pouze kvalifikovaná osoba za použití originálních dílů.

Veškeré závady je nutno nechat odstranit u autorizovaného servisu výrobce.

TECHNICKÉ PARAMETRY

JMENOVITÉ ÚDAJE

Kotoučová pila
Parametr Hodnota
Napájecí napětí 230 V AC
Napájecí kmitočet 50 Hz
Jmenovitý výkon 1200 W
Otáčky vřetene bez zatížení 5500		min^-1
Rozsah řezání pod úkosem 0° - 45°
Vnější průměr pilového kotouče 185 mm
Průměr otvoru pilového kotouče 20 mm
Maximální tlouštka řezaného materiálu	v pravém úhlu 65	mm
	pod úkosem (45°)	43 mm

Třída ochrany II
Hmotnost 3,8 kg
Rok výroby	2023

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku: Lp _A = 92,1 dB(A) K = 3 dB(A)

Hodnota zrychlení vibrací: a_n=2,092 m/s^2K=1,5 m/s^2

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domácim odpadem, nybrž odevzdejte je k likvidaci v príslušných závodech pro zpracování odpadu. Informace ohledné likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zařízení obsahuji látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představuji potenciální nebezpeči pro životní prostředí a zdravi osob.

* Pravo na provádění změn je vyhrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Vartávě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex”) informuje, že veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotografí, schémat, vykresů a také jego uspořadání, náleží výhradné firmé Grupa Topex a jsou právné chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech přibuznych (sbirka zakonů z roku 2006 č. 90 položka 631 s pozdejšími změnami). Kopřování, zpracovávání, zvelejhování či modifikování celého návodu Jakož i jeho jednotlivých části pro komerční účely bez pisemneho souhlasu firmy Grupa Topex je prísně zakázamo a môže mit za následek občanskopravni a trestní stúhání.

PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE OKRUŽNÁ PÍLA 58G488

UPOZORNENIE: SKÓR, AKO PRISTÚPITE K POUŽÍVANIU ELEKTRICKÉHO NÁRADIA, POZORNE SI PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO NA NESKORŠIE POUŽITIE.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

DETAILNÉ BEZPEČNOSTNÉ PREDPISY PRE PRÁCU S KOTÚČOVÝMI PÍLAMI BEZ ROZŤAHOVACIEHO KLINA

Postup rezania

Elektrické náradie nepoužívajte v rozpore s jeho určením.

VYSVETLVKY KU GRAFICKEJ ČASTI

• Uvolnite ovládacie koliesko blokovania paralelného vodidla (4).
  Vložte lištu paralelného vodidla do obidvoch otvorov v pätke pily (5).
  • Nastavte požadovanú vzdialenost (pomocou stupnice).
• Upevnite paralelné vodidlo pomocou ovládacieho kolieska paralelného vodidla (4).

Paralelné vodidlo možno použit aj na rezanie pod uhlom v rozpätí od 0° do 45°.

• Nastavte pätku píly do požadovaného uhla (od 0° do 45°) pomocou stupnice.
• Utiahnite nastavovaciu skrutku pätky (17).

Dbajte na to, aby ste rezný kotůč namontovali so zubami nastavenými správnym smerom. Smer otáčania vretena elektrického náradia ukazuje šípka na kryte píly.

VÝMENA UHLÍKOVÝCH KEFIEK

Ochranná trieda II
Hmotnost'	3,8 kg
Rok výroby	2023

ÚDAJE TÝKAJÚCE SA HLUČNOSTI A VIBRÁCIÍ

Hladina akustického tlaku: Lp _A = 92,1 dB(A) K = 3 dB(A)

ES prohlášení o shodě

Výrobek: Kotoučová pila

Model: 58G488

Obchodní název: GRAPHITE

Sériové číslo: 00001 ÷ 99999

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce.

Výše popsaný výrobek je v souladu s následujícími dokumenty:

Směrnice o strojních zařízeních 2006/42/ES

Směrnice o elektromagnetické kompatibilitě 2014/30/EU

Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky norem:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Oznámený subjekt:

č. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339

München, Německo.

Certifikát ES přezkoušení typu č:

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti.

přidal koncový uživatel nebo je provedl dodatečně.

Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat technickou dokumentaci:

Podepsáno jménem:

Grupa Topex Sp. z o.o. Sp.k.

Referent kvality společnosti TOPEX GROUP

Varšava, 2023-07-31

SK

Výrobok: Kotúčová píla

Model: 58G488

Sériové číslo: 00001 ÷ 99999

Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

pridá koncový používatel' alebo ho vykoná dodatočne.
