58G488 - Трион Graphite - Безплатно ръководство за потребителя

Тип продукт	Циркулярен трион
Марка	Graphite
Модел	58G488
Година на производство	2023
Захранване	230 V AC, 50 Hz
Мощност	1200 W
Скорост на въртене на празен ход	5500 min⁻¹
Диаметър на диска	185 mm
Отвор на диска	20 mm
Макс. дълбочина на рязане (90°)	65 mm
Макс. дълбочина на рязане (45°)	43 mm
Диапазон на ъгъла на скос	0° до 45°
Тегло	3,8 kg
Клас на защита	II
Ниво на звуково налягане (LpA)	92,1 dB(A), K=3 dB(A)
Ниво на звукова мощност (LwA)	103,1 dB(A), K=3 dB(A)
Вибрация (ah)	2,092 m/s², K=1,5 m/s²
Включен паралелен водач	Да, 1 брой
Предоставени дискове	2 броя
Транспортен калъф	Да, включен
Основни функции	Право рязане, скосяване, потапяне, водене по паралел
Поддръжка и почистване	Почистване на вентилационните отвори, смяна на диска и въглеродните четки
Безопасност	Автоматичен долен капак, заключване на превключвателя, защита от обратен удар
Резервни части и ремонтопригодност	Стандартни дискове налични, сменяеми въглеродни четки, оторизиран сервиз
Обща информация	За вътрешна употреба, домашно майсторство и леки работи

Често задавани въпроси - 58G488 Graphite

Как да настроите дълбочината на рязане?

Разхлабете лоста за заключване на дълбочината (12), регулирайте желаната дълбочина с помощта на скалата (0-65 мм), след това затегнете лоста.

Как да смените диска на триона?

Изключете триона. Използвайте ключа за развиване на болта (8) като въртите наляво, докато блокирате шпиндела с ключалката (10). Отстранете шайбата (7) и стария диск. Монтирайте новия, спазвайки посоката на въртене (стрелка на капака).

Как да използвате паралелния водач?

Разхлабете ръкохватката за заключване (4), поставете водача в отворите на основата (5), регулирайте желаното разстояние с помощта на скалата, след това затегнете ръкохватката. Водачът може да се монтира отдясно или отляво.

Каква е мощността на този циркулярен трион?

Мощността е 1200 W, с напрежение 230 V и честота 50 Hz.

Как да направите скосяване?

Разхлабете ръкохватката за заключване на основата (17), наклонете основата до желания ъгъл (0° до 45°) с помощта на скалата, след това затегнете ръкохватката. Направете рязането с плавно движение.

Какво да направите, ако дискът заседне в детайла?

Незабавно пуснете превключвателя и задръжте триона неподвижен до пълното спиране на диска. Не изваждайте диска докато се върти. Проверете причината за засядането (тъп диск, грешна дълбочина и т.н.) преди да продължите.

Как да смените въглеродните четки?

Изключете триона. Разхлабете капаците (16), извадете износените четки, почистете вътрешността със сгъстен въздух, поставете новите четки (трябва да се движат свободно) и монтирайте обратно капаците. Включете триона на празен ход за няколко минути за приработка.

Какви видове дискове се препоръчват?

Използвайте само дискове с диаметър 185 mm и отвор 20 mm, съобразени със стандарт EN 847-1 и препоръчани от производителя. Не използвайте абразивни дискове или дискове без карбидни зъби.

Как да почистите циркулярния трион?

Изключете уреда. Почистете вентилационните отвори с четка или сгъстен въздух (носете очила и маска). Не използвайте бензин или агресивни разтворители. Избягвайте да поставяте остри предмети в отворите.

Къде да намерите резервни части?

Обърнете се към оторизиран сервиз на Graphite или специализиран търговец. Стандартните дискове (185x20 mm) са широко достъпни.

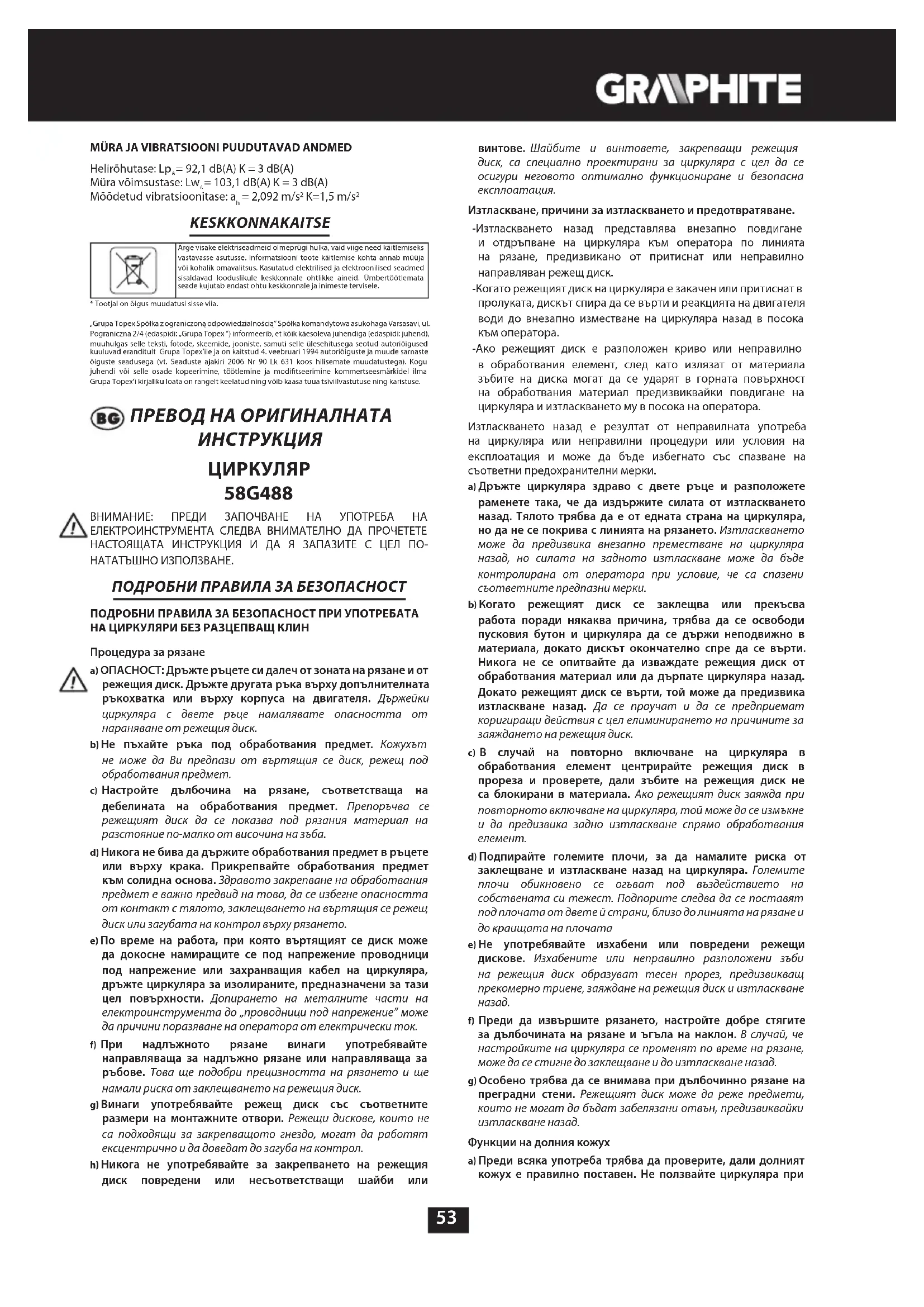

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 58G488 Graphite

a) ОПАСНОСТ: Дръже ръцете си далеч от зоната на рязане и от режещия диск. Дръже другата ръка върху допълнителната ръкохватка или върху корпуса на двигателя. Държейки циркуляра с двете ръце намалявате опасността от нараняване от режещия диск.

b) Не пъхайте ръка под обработвания предмет. Кожухът не може да Ви предпази от въртящия се диск, режещ под обработвания предмет.

с) Настройте дълбочина на рязане, съответстваща на дебелината на обработвания предмет. Препоръчва се режещият диск да се показва под рязания материал на разстояние по-малко от височина на зъба.

d) Никога не бива да държите обработвания предмет в ръцете или върху крака. Прикрепвайте обработвания предмет към солидна основа. Здравото закрепване на обработвания предмет е важно предвид на това, да се избегне опасността от контакт с тялото, заклещването на въртящия се режещ диск или загубата на контрол върху рязането.

e) По време на работа, при която въртящият се диск може да докосне намиращите се под напрежение проводници под напрежение или захранващия кабел на циркуляра, дръжте циркуляра за изолираните, предназначени за тази цел повърхности. Допирането на металлните части на електроинструмента до „проводници под напрежение“ може да причини поразяване на оператора от електрически ток.

f) При надljжното рязане винаги употребявайте направляваща за надljжно рязане или направляваща за ръбове. Това ще подобри прецизността на рязането и ще намали риска от заклещването на режещия диск.

g) Винаги употребявайте режещ диск със съответните размери на монтажните отвори. Режещи дискове, които не са подходящи за закрепващото гнездо, могат да работят ексентрично и да доведат до загуба на контрол.

h) Никога не употребявайте за закрепването на режещия диск повредени или несъответстващи шайби или

винтове. Шайбите и винтовете, закрепващи режещия диск, са специално проектирани за циркуляра с цел да се осигури неговото оптимално функциониране и безопасна експлоатация.

Изтласване, причини за изтласването и предотвратяване.

-Изтласването назад представлява внезапно повдигане и отдръпване на циркуляра към оператора по линията на рязане, предизвикано от притиснат или неправилно направляван режещ диск.

-Когато режещият диск на циркуляра е закачен или притиснат в пролуката, дискът спира да се върти и реакцията на двигателя води до внезапно изместване на циркуляра назад в посока към оператора.

-Ако режещият диск е разположен криво или неправилно в обработвания елемент, след като излязат от материала зъбите на диска могат да се ударят в горната повърхност на обработвания материал предизвиквайки повдигане на циркуляра и изтласването му в посока на оператора.

Изтласкването назад е резултат от неправилната употреба на циркуляра или неправилни процедури или условия на експлоатация и може да бъде избегнато със спазване на съответни предохранителни мерки.

a) Дръжте циркуляра здраво с двете ръце и разположете ramенете така, че да издържите силата от изтласването назад. Тялото трябва да е от едната страна на циркуляра, но да не се покрива с линията на рязането. Изтласването може да предизвика внезапно преместване на циркуляра назад, но силата на задното изтласване може да бъде контролирана от оператора при условие, че са спазени съответните предпазни мерки.

b) Когато режещият диск се заклещва или прекъсва работа поради някаква причина, трябва да се освободи пусковия бутон и циркуляра да се държи неподвижно в материала, докато дискът окончателно спре да се върти. Никога не се опитвайте да изваждате режещия диск от обработвания материал или да дърпате циркуляра назад. Докато режещият диск се върти, той може да предизвика изтласване назад. Да се проучат и да се предприемат коригираци действия с цел елиминирането на причините за заяждането на режещия диск.

с) В случай на повторно включване на циркуляра в обработвания елемент центрирайте режещия диск в прореза и проверете, дали зъбите на режещия диск не са блокирани в материала. Ако режещият диск заяжда при повторното включване на циркуляра, той може да се измъкне и да предизвика задно изтласване спрямо обработвания елемент.

d) Подпирайте големите плочи, за да намалите риска от заклещване и изтласване назад на циркуляра. Големите плочи обикновено се огъват под въдействието на собствената си тежест. Подпорите следва да се поставят под плочата от двете й страни, близо до линията на рязане и до краищата на плочата

e) Не употребявайте изхабени или повредени режещи дискове. Изхабените или неправилно разположени зъби на режещия диск образуват тесен прорез, предизвикващ прекомерно триене, заяждане на режещия диск и изтласване назад.

f) Преди да извършите рязането, настройте добре стягите за дълбочината на рязане и ъгъла на наклон. В случай, че настройките на циркуляра се променят по време на рязане, може да се стигне до заклещване и до изтласване назад.

g) Особено трябва да се внимава при дълбочинно рязане на преградни стени. Режещият диск може да реже предмети, които не могат да бъдат забелязани отвън, предизвиквайки изтласване назад.

Функции на долния кожух

a) Преди всяка употреба трябва да проверите, дали долният кожух е правилно поставен. Не ползвайте циркуляра при

положение, че долният кожух не се движи свободно и не се затваря веднага. Никога не фиксирайте и не оставяйте долния кожух в отворено положение. Ако циркулярът случайно падне, долният кожух може да бъде огънат. Повдигнете долния кожух с помощта на лоста за отваряне и проверете, дали кожухът се движи свободно и не допира до диска или до друга част на устройството за всеки ъгъл и дълбочина на рязане.

b) Проверете функционирането на пружината на долния кожух. В случай, че кожухът и пружината не функционират правилно, те следва да бъдат ремонтирани преди употреба. Задействането на долния кожух може да бъде забавено вследствие на повредени части, лепкави натрупвания или събиране на замърсявания.
с) Ръчно отваряне на долния кожух се допуска единствено при специалните рязания – „дълбочинно рязане“ и „сложно рязане“. Повдигнете долния кожух с помощта на лоста за отваряне и когато дискът навлезе в материала, долният кожух следва да бъде освободен. При всички останали видове рязания се препоръчва долният кожух да бъде оставен да действа самостоятельно.
d) Винаги трябва да наблюдавате, дали долният кожух закрива режещия диск, преди да поставите циркуляра върху работната маса или пода. Ако въртящият се режещ диск не е закрит, това ще доведе до положение, при което циркулярът се връща назад режейки всичко по пътя си. Следва да се вземе предвид времето, необходимо за спирането на режещия диск след изключване.

Допълнителни указания за безопасност

Предпазни мерки

a) Не употребявайте повредени или деформирани режещи дискове.
в) Не употребявайте шлайфащи дискове.
с) Употребявайте само режещи дискове, препоръчвани от производителя и отговарящи на изискванията на стандарт EN 847-1.
d) Не употребявайте режещи дискове, които не притежават зъби с върхове от металокерамични твърди сплави.
e) Прахта от някои видове дървесина може да бъде опасна за здравето. Директен физически контакт с дървесната прах може да предизвика алергични реакции и/или заболявания на дихателната система на оператора или намиращите се в близост лица. Дървесната прах от дъб или бук се смята за канцерогенна, особено в съчетание с вещества за обработка на дървесината (импрегниращи препарати).
f) Употребявайте средства за лична защита, такива като:

• антифони с цел намаляване на опасността от загуба на слух;
• предпазни средства за очите;
• предпазни средства за дихателните пътища с цел намаляване на риска от вдишването на вредни прахове;
  -ръкавици за обслужване на режещи дискове и други грапави и остри материали (когато това е възможно, режещите дискове трябва да се държат за отвора);

g) При рязане на дървесина трябва да включите системата за отвеждане на прах.

Безопасна работа

a) Следва да изберете режещ диск, подходящ за вида материал, който ще режете.
в) Циркулярът не бива да се използва за рязане на материали, различни от дървесина или от дървесиноподобни материали.
с) Не се разрешава използването на циркуляра без кожух или когато той е блокиран.
d) Подът около работната зона на машината трябва да е в добро състояние, без свободни материали и стърчащи елементи.
e) Трябва да се осигури съответно осветление на работното място.

f) Работникът, обслуживащ машината, трябва да бъде съответно обучен в областта на използването, обслужването и работата с машината.
g) Използвайте само остри режещи дискове.
h) Обърнете внимание на максимальната скорост, обозначена върху режещия диск.
i) Проверете, дали използваните части отговарят на препоръките на производителя.
j) По време на изпълнение на дейностите по поддръжка разединете захранването на циркуляра.
k) Ако захранвашият кабел бъде повреден по време на работа, трябва незабавно да разедините захранването. НЕ ДОКОСВАЙТЕ ЗАХРАНВАЩИЯ КАБЕЛ ПРЕДИ РАЗЕДИНЯВАНЕ НА ЗАХРАНВАНЕТО.
I) Ако циркулярът е оборудван с лазер, той не може да бъде подменян с лазер от друг тип, а всички ремонтни дейности трябва да се извършват от сервис. Не насочвайте лазера към хора или животни.
m) Не използвайте този инструмент в стационарен режим. Този инструмент не е предназначен за използване с маса за рязане.
n) Закрепете рязания материал върху стабилна повърхност и обезопасете със стяга или менгеме, за да елиминирате преместване на материала. Този вид закрепване на обработвания материал е по-безопасен, отколкото държане на материала с ръце.
о) Преди да поставите циркуляра обратно върху работната маса или пода, изчакайте, докато острието напълно спре да се движи. Режещото острие може да бъде блокирано и да доведе до загуба на контрол върху инструмента.

ВНИМАНИЕ! Устройството е предназначено за работа вътре в помещенията.

Въпреки използването на безопасна по проект конструкция на устройството и използването на предпазни средства и допълнителни предпазни мерки, винаги съществува остатъчен риск от нараняване по време на работа.

Циркулярът е ръчен електроинструмент с изолация II клас. Задвижва се от колекторен еднофазен двигател. Този тип електроинструменти е широко използван за рязане на дървесина и дървесиноподобни материали съответстващи на големината на устройството. Не се разрешава използването му за рязане на дървесина за отопление. Опитите да се използва циркуляра за цели различни от посочените ще бъдат считани за неправилна употреба. Циркулярът следва да се използва само със съответните режещи дискове със зъби, чиито накладки са от металокерамични твърди сплави. Циркулярът е проектиран за леки работи в дърводелските работилници и за всякакви други работи свързани със самостоятелната любителска дейност (майсторене).

Не се разрешава използването на електроинструмента за дейности, различни от неговото предназначение.

ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ

Представеното по-долу номериране се отнася за елементите на устройството, представени на графичните страници на настоящата инструкция.

1. Накрайник за отвеждане на праха
2. Горен кожух
3. Лост на долния кожух
4. Върток на блокировката на успоредната направляваща
5. Основна плоча
6. Режещ диск
   7.Фланцова шайба
7. Винт за закрепване на режещия диск
8. Долен кожух
9. Бутон за блокировка на шпиндела
10. Предна ръкохватка
11. Лост за блокировка на дълбочината на рязане

12. Пусков бутон

13. Блокировка на пусковия бутон

14. Главна ръкохватка
15. Капак на четката
16. Върток на блокировката за настройка на главната плоча
17. Знак 0° за рязане под ъгъл
18. Знак 0° за перпендикулярно рязане
    * Може да има разлики между чертежа и изделието

1. Успоредна направляваща - 1 бр.
2. Диск за рязане - 2 бр.
3. Шестоъгълен ключ - 1 бр.
4. Транспортен куфар - 1 бр.

НАСТРОЙКА НА ДЪЛБОЧИНАТА НА РЯЗАНЕ

Дълбочината на рязане може да бъде регулирана в диапазона от 0 до 65 mm.

• Разхлабваме лоста за блокировка на дълбочината на рязане (12).
• Настройваме желаната дълбочина на рязане (използвайки скалата).
• Блокираме лоста за блокировка на дълбочината на рязане (12) (черт. А).

МОНТАЖ НА НАПРАВЛЯВАЩАТА ЗА УСПОРЕДНО РЯЗАНЕ

При рязането на материала на тесни парчета трябва да се употребява успоредната направляваща. Направляващата може да бъде монтирана от дясната или лявата страна на електроинструмента.

• Разхлабваме въртока на блокировката на успоредната направляваща (4).
• Пъхаме летвата на успоредната направляваща в двата отвора на плочата на циркуляра (5).
• Настройваме желаната дълбочина на рязане (използвайки скалата).
• Закрепваме успоредната направляваща с помощта на въртока на блокировката на успоредната направляваща (4).

Успоредната направляваща може да се използва също така за рязане под ъгъл в диапазона от 0° до 45°.

Не бива да се допуща ръцете или пръстите да се намират зад работащия циркуляр. В случай на изтласване назад циркулярът може да падне върху ръката, което може да доведе до сериозно нараняване на тялото.

Долният кохух (9) на режещия диск (6) автоматически се одръпва при докосване до рязания материал.

За да се отдръпне ръчно, трябва да се премести лоста на долния кожух (3).

ОТВЕЖДАНЕ НА ПРАХА

Циркулярът е снабден с накрайник за отвеждане на праха (1) позволяващ отстраняването на възникналите при рязането стърготини и прах.

РАБОТА / НАСТРОЙКИ

ВКЛЮЧВАНЕ / ИЗКЛЮЧВАНЕ

Напрежението на мрежата трябва да съответствува на стойността на напрежението посочено на табелката за технически данни на циркуляра. При включенето на циркуляра трябва да го държим с двете ръце, тъй като въртящият момент на двигателя може да предизвика неконтролирано обръщане на електроинструмента.

Нека не забравяме, че след изключване на циркуляра неговите подвижни елементи известно време продължават да се въртят.

Циркулярът е снабден с блокировка на пусковия бутон (14), предпазващ от случайно включване.

Включване:

• Натискаме блокировката на пусковия бутон (14) (черт. В).
  • Натискаме пусковия бутон (13).

Изключване:

• Освобождаваме пусковия бутон (13).

РЯЗАНЕ

- При започване на работа трябва да се държи циркуляра винаги здраво с двете ръце използвайки двете ръкохватки.

- Циркуляра можем да включим само тогава, когато е оддръпнат от материала предназначен за рязане.

- Не бива да се натиска циркуляра с прекомерна сила, върху него трябва да се оказва равномерен и постоянен натиск.

- След приключване на работата изчакваме, докато дискът окончателно престане да се върти.

• В случай, че рязането бъде прекъснато предварително, преди да продължим, следва да изчакаме след включването циркулярът да достигне своята максимальна скорост на въртене, след което внимателно насочваме режещия диск към прореза на обработвания материал.

- При рязане напречно спрямо влакната в материала (дървесината) влакната обикновено се повдигат нагоре и се откъсват (преместването на циркуляра с малка скорост намалява тази тенденция).

- Проверяваме дали долният кожух при преместването си достига до крайно положение.

- Винаги преди пристъпване към рязане трябва да проверим дали лостът на блокировката за дълбочината на рязане и въртокът на блокировката на настройката на плочата на циркуляра са правилно фиксирани.

- За циркуляра използваме единствено режещи дискове със съответния външен диаметър и съответния диаметър на отвора за монтиране на диска.

- Рязаният материал трябва да бъде здраво закрепен.

- Широката част на основната плоча на циркуляра следва да се разполага върху тази част от материала, която не е рязана.

Ако размерите на материала са малки, следва да го закрепим с дърводелско менгеме. Ако плочата на циркуляра не се премества по обработвания материал и е повдигната, съществува опасност от изтласкване назад.

Правилното закрепване на обработвания материал и здравото държене на циркуляра осигуряват пълен контрол върху работата на електроинструмента, което позволява да се избегне опасността от телесни наранявания. Не се разрешава да се държат малки парчета материал с ръка.

РЯЗАНЕ ПОДЪГЪЛ

• Разхлабваме въртока на блокировката за настройката на главната плоча (17) (черт. С).
• Поставяме главната плоча на циркуляра под желания ъгъл (от 0° до 45°) използвайки скалата.
• Завиваме въртока на блокировката за настройката на главната плоча (17).

Помнете, че при рязане под ъгъл съществува по-голяма опасност от изтласване назад (по-голяма възможност за заклещване на режещия диск), затова следва да се обърне особено внимание главната плоча да се опира с цялата си повърхност до обработвания материалал. Рязането да се извършва с плавни движения.

Преди пристъпването към регулирането изключваме циркуляра от захранването

• Настройваме желаната дълбочина на рязането отговаряща на дебелината на рязания материал.
• Наклоняваме циркуляра така, че предния ръб на основната плоча да се опира до предвидения за рязане материал, а знакът 0° за перпендикулярно рязане да се намира върху линията на предвиденото рязане.
• След насочването на циркуляра към мястото на рязането повдигаме долния кожух (9) с помощта на лоста на долния кожух (3) (режещият диск е повдигнат над материала).
• Включваме електроинструмента и изчакваме докато режещият диск достигне пълна скорост на въртене.
• Постепенно навеждаме циркуляра врязвайки се с режещия диск в материала (по време на това движение предният ръб на главната плоча трябва да се опира до повърхността на материала)
• Когато дискът започне рязането, освобождаваме долния кожух.
• Когато плочата с цялата си повърхност се опре върху материала, продължаваме рязането, като преместваме циркуляра напред.
• В никакъв случай не бива да издърпваме циркуляра, когато дискът се върти, понеже съществува опасност от изтласване назад.
• Врязването завършваме по начин обратен на неговото започване, като обръщаме циркуляра около допирната линия на предния ръб на главната плоча с обработвания материал.
• Изчакваме след изключването на циркуляра докато дискът престане изцяло да се върти, преди да извадим електроинструмента от материала.
• В случай на необходимост обработването приключваме с помощта на лентов или ръчен трион.

При рязане на големи плочи или дъски, трябва съответно да ги подпрем с цел да се избегне евентуалното отскачане на диска (изтласване) вследствие на заклещването на режещия диск в прореза на материала.

• Подпираме плочата или дъската близо до мястото на рязане.
• Проверяваме дали настройката на диска гарантира, че няма да се стигне до повреждане на работната маса или на подпората по време на извършването на операцията по рязането.

Преди да се пристъпи към каквито и да било операции свързани с инсталирането, регулирането, ремонта или обслужването, следва да се извади щепсела на захранващия проводник от мрежовия контакт.

- Трябва да се внимава вентилационните отвори в корпуса на циркуляра да бъдат винаги проходими без натрупване на прах. Всички регулиращи елементи също трябва да бъдат чисти. При необходимост трябва да бъдат почиствани с помощта на четка. Най-добри резултати дава чистенето с помощта на сгъстен въздух. При употребата на сгъстен въздух винаги ползваме предпазни очила и предпазна маска. Не се разрешава почистването на вентилационните отвори пъхайки в тях остри елементи от рода на отвертки и други подпобни предмети.

- При почистването не бива да се използват бензин, разтворители и детергенти, които биха могли да повредят пластмасовите елементи на циркуляра.

• При появяване на прекомерно искрене от колектора на двигателя електроинструментът следва да бъде изключен от експлоатация и предаден в сервисната работилница.
• При нормална експлоатация режещият диск след известно време се изтъпява. Признак за изтъпяването е необходимостта от увеличаване на натиска при придвижването на циркуляра по време на рязане. В случай на констатиране на повреда на режещия диск, той следва незабавно да бъде подменен.
• Режещият диск трябва да бъде винаги остър.

• С помощта на доставения ключ отвинтваме крепежния винт на режещия диск (8) въртейки наляво.

- За да се избегне въртенето на шпиндела на циркуляра по време на отвинтването на крепежния винт на режещия диск, следва да се блокира шпиндела чрез бутона за блокировка на шпиндела (10) (черт. D).

• Демонтираме външната фланцова шайба (7).

- С помощта на лоста на долния кожух (3) преместваме долния кожух (9) така, че максимально да се скрие в горния кожух (2) (през това време трябва да се провери състоянието и действието на пружината издърпваща долния кожух).

- Изваждаме режещия диск през пролуката в главната плоча на циркуляра (5).

- Поставяме режещия диск в положение, в което ще има пълно съответствие на разположението на зъбите на режещия диск и посочената върху него стрелка с посоката на стрелката върху долния кожух.

- Пъхаме режещия диск през пролуката в плочата на циркуляра и го монтираме към шпиндела действайки в последователност обратна на процедурата при монтажа.

Следва да се обърне внимание при монтирането зъбите на режещия диск да бъдат разположени в правилна посока. Посоката на въртене на шпиндела на електроинструмента показва стрелката върху корпуса на циркуляра.

СМЯНА НА ВЪГЛЕРОДНИТЕ ЧЕТКИ

Употребените (по-къси от 5 мм), изгорели или счупени въглеродни четки на двигателя следва незабавно да бъдат подменени. Винаги се подменят едновременно двете четки.

• Отвинтваме капаците на четките (16) (черт. Е).
• Изваждаме изхабените четки.
• Отстраняваме евентуалния въглищен прах с помощта на сгъстен въздух.
• Слагаме нови въглеродни четки (черт. F) (четките трябва свободно да влизат свободно в четкодържачите).
  • Монтираме капаците на четките (16).

След подмяната на четките включваме електроинструмента без натоварване и изчакваме малко докато четките се нагодят към колектора на двигателя. Операцията по смяната на въглеродните четки поверяваме само на квалифицирано лице, използвайки оригинални части.

Всякакъв вид неизправности би трябвало да бъдат отстранявани от оторизирания сервис на производителя.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

НОМИНАЛНИ ДАННИ

Циркуляр
Параметър Стойност
Захранващо напрежение 230 V AC
Честота на захранването 50 Hz
Номинална мощност 1200 W
Скорост на въртене на шпиндела без натоварване	5500 min^-1
Диапазон на рязане под ъгъл 0^ - 45^
Външен диаметър на режещия дискj 185 mm
Диаметър на отвора на режещия диск 20 mm
Максимална дебелина на рязания материал	Под прав ъгъл 65 mm
	Под ъгъл (45°) 43 mm
Клас на защитеност II
Маса 3,8 kg
Година на производство

Ниво на акустичното налягяне: Lp_A=92,1 dB(A)K=3 dB(A)

Ниво на акустичната мощност: Lw_A=103,1 dB(A)K=3dB(A)

Стойност на вибрационните ускорения: a_n=2,092 m/s^2 K=1,5 m/s^2

ЗАЩИТА НА ОКОЛНАТА СРЕДА

* Запазва се правото за извършване на промени.

„Grupa Torex Spółka z ograniczona odpowiedzialnością“ Spółka komandytowa със седалише ввв Варшава на ul. Pograniczna 2 / 4 (наричана по-нататьк: „Grupa Torex“) информира, че всякавки авторски права върху съдържанието на настоящала инструкции (наричана по-нататьк: „Инструкция“), включавщи между другото нейния текст, поместените снимки, схеми, чертежи, а също така нейните композиции, принадлеж изключително на Grupa Torex и подлежат на права защита съгласно Закона от 4 feubruари 1994 година за авторското право и сродните му права (виж Държавен вестник 2006 № 90 поз. 631 с по-нататьшните промени). Копирането, вълпроизвеждането, публикуването, модифицирането с коммерческа цел на цилата Инструкция, както и отделните в елементи без съгласието на Grupa Torex изразено в писмена форма, е строго забранено и може да доведе до привличането към гражданска и наказателя отговорност.

PRIJEVOD ORIGINALNIH UPUTA

KRUŽNA PILA

58G488

POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA TREBA PAŽLJIVO PROČITATI TE UPUTE I SPREMITI IH ZA DALJNJU PRIMJENU.

ЕО декларация за съответствие

Търговско наименование: GRAPHITE

Настоящата декларация за съответствие се издава на пълната отговорност на производителя.

Продуктът, описан по-горе, съответства на следните документи:

Директива за машините 2006/42/EO

Директива 2014/30/EC за електромагнитна съвместимост

И отговаря на изискванията на стандартите:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Нотифициран орган:

No. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Germany

Сертификат за ЕО изследване на типа №:

Настоящата декларация се отнася само за машината, както е пусната на пазара, и не включва компоненти.

добавени от крайния потребител или извършени от него впоследствие.

Име и адрес на лицето, пребиваващо в ЕС, упълномощено да изготви техническото досие:

Подписано от името на:

Grupa Topex Sp. z o.o. Sp.k.

Отговорник по качеството на TOPEX GROUP

Варшава, 2023-07-31

HR

Izjava EZ-a o sukladnosti

Proizvođač: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa
