58G488 - Píla Graphite - Bezplatný návod na obsluhu

Typ produktu	Okružná píla
Značka	Graphite
Model	58G488
Rok výroby	2023
Napájanie	230 V AC, 50 Hz
Výkon	1200 W
Otáčky naprázdno	5500 min⁻¹
Priemer kotúča	185 mm
Upínací otvor kotúča	20 mm
Maximálna hĺbka rezu (90°)	65 mm
Maximálna hĺbka rezu (45°)	43 mm
Rozsah uhla sklonu	0° až 45°
Hmotnosť	3,8 kg
Trieda ochrany	II
Hladina akustického tlaku (LpA)	92,1 dB(A), K=3 dB(A)
Hladina akustického výkonu (LwA)	103,1 dB(A), K=3 dB(A)
Vibrácie (ah)	2,092 m/s², K=1,5 m/s²
Paralelné vodidlo v balení	Áno, 1 ks
Dodávané kotúče	2 ks
Prepravný kufrík	Áno, súčasťou balenia
Hlavné funkcie	Rovný rez, šikmý rez, ponorný rez, paralelné vedenie
Údržba a čistenie	Čistenie vetracích otvorov, výmena kotúča a uhlíkových kief
Bezpečnosť	Automatický spodný kryt, uzamknutie vypínača, ochrana proti spätnému rázu
Náhradné diely a opraviteľnosť	Štandardné kotúče k dispozícii, vymeniteľné uhlíkové kefy, autorizovaný servis
Všeobecné informácie	Použitie v interiéri, domáce a ľahké práce

Často kladené otázky - 58G488 Graphite

Ako nastaviť hĺbku rezu?

Povoľte páčku zámku hĺbky (12), nastavte požadovanú hĺbku pomocou stupnice (0-65 mm), potom páčku opäť utiahnite.

Ako vymeniť pílový kotúč?

Odpojte pílu. Pomocou kľúča odskrutkujte upevňovaciu skrutku (8) otáčaním doľava, pričom blokujte vreteno tlačidlom zámku (10). Odstráňte prírubovú podložku (7) a použitý kotúč. Namontujte nový kotúč v súlade so smerom otáčania (šípka na kryte).

Ako používať paralelné vodidlo?

Povoľte páčku zámku (4), vložte vodiacu lištu do otvorov v podstavci (5), nastavte požadovanú vzdialenosť pomocou stupnice, potom páčku utiahnite. Vodidlo je možné namontovať vpravo alebo vľavo.

Aký je výkon tejto okružnej píly?

Výkon je 1200 W, s napätím 230 V a frekvenciou 50 Hz.

Ako vykonať šikmý rez?

Povoľte páčku zámku podstavca (17), nakloňte podstavec na požadovaný uhol (0° až 45°) pomocou stupnice, potom páčku opäť utiahnite. Vykonajte rez plynulým pohybom.

Čo robiť, ak sa kotúč zasekne v materiáli?

Okamžite uvoľnite spínač a držte pílu nehybne, kým sa kotúč úplne nezastaví. Neodstraňujte kotúč, kým je v pohybe. Pred pokračovaním skontrolujte príčinu zaseknutia (otupený kotúč, nesprávna hĺbka atď.).

Ako vymeniť uhlíkové kefy?

Odpojte pílu. Povoľte kryty (16), vyberte opotrebované kefy, vyčistite vnútro stlačeným vzduchom, vložte nové kefy (mali by sa voľne pohybovať) a nasaďte späť kryty. Nechajte pílu bežať naprázdno niekoľko minút na zabrúsenie.

Aké typy kotúčov sú odporúčané?

Používajte iba kotúče s priemerom 185 mm a upínacím otvorom 20 mm, ktoré sú v súlade s normou EN 847-1 a odporúčané výrobcom. Nepoužívajte brúsne kotúče ani kotúče bez karbidových zubov.

Ako čistiť okružnú pílu?

Odpojte zariadenie. Vyčistite vetracie otvory kefkou alebo stlačeným vzduchom (používajte okuliare a masku). Nepoužívajte benzín ani agresívne rozpúšťadlá. Vyhnite sa vkladaniu ostrých predmetov do otvorov.

Kde nájsť náhradné diely?

Obráťte sa na autorizovaný servis Graphite alebo na špecializovaného predajcu. Štandardné kotúče (185x20 mm) sú široko dostupné.

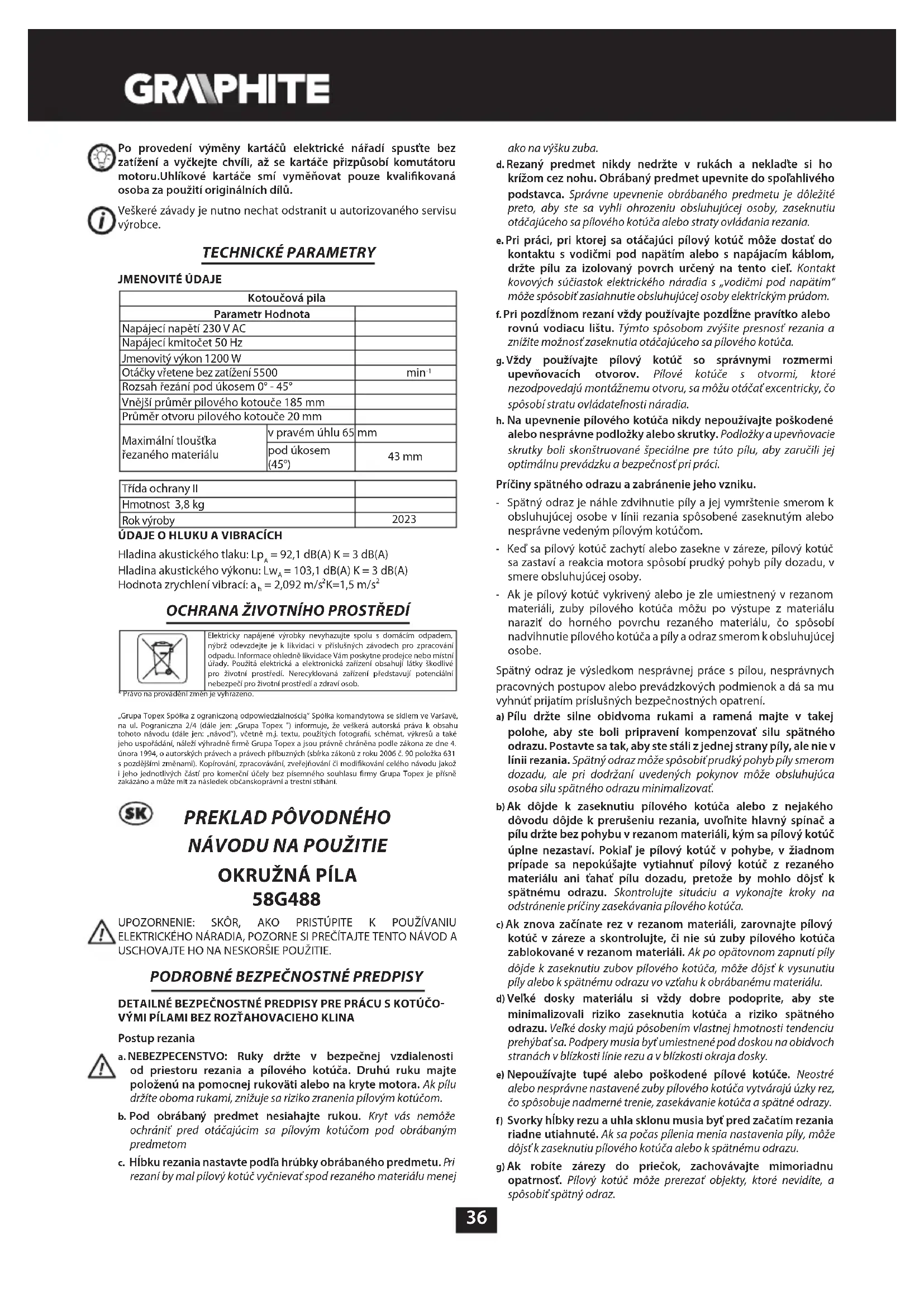

NÁVOD NA OBSLUHU 58G488 Graphite

Hladina akustického výkonu: Lw _A = 103,1 dB(A) K = 3 dB(A)

a. NEBEZPECENSTVO: Ruky držte v bezpečnej vzdialenosti od priestoru rezania a pílového kotúča. Druhú ruku majte položenú na pomocnej rukováti alebo na kryte motora. Ak pílu držite oboma rukami, znižuje sa riziko zranenia pílovým kotúčom.

b. Pod obrábaný predmet nesiahajte rukou. Kryt vás nemôže ochránít pred otáčajúcim sa pílovým kotúčom pod obrábaným predmetom

c. Híbku rezania nastavte podľa hrúbky obrábaného predmetu. Pri rezani by mal pilový kotúč vyčnievat spod rezaného materiálu menej

ako na výšku zuba.

d. Rezaný predmet nikdy nedržte v rukách a nekladte si ho krížom cez nohu. Obrábaný predmet upevnite do spolahlivého podstavca. Správne upevnenie obrábaného predmetu je dôležité preto, aby ste sa vyhli ohrozeniu obsluhujúcej osoby, zaseknutiu otáčajúceho sa pilového kotúča alebo straty ovládania rezania.
e. Pri práci, pri ktorej sa otáčajúci pilový kotúč môže dostať do kontaktu s vodičmi pod napátím alebo s napájacím káblom, držte pílu za izolovaný povrch určený na tento ciel. Kontakt kovových súčiastok elektrického náradia s „vodičmi pod napátím“ môže spôsobít zasiahnutie obsluhujúcej osoby elektrickým prúdom.
f. Pri pozdlžnom rezani vždy používajte pozdlžne pravítko alebo rovnú vodiacu lištu. Týmto spôsobom zvýšite presnosť rezania a znížite možnosť zaseknutia otáčajúceho sa pílového kotúča.
g.Vždy používajte pílový kotúč so správnymi rozmermi upevňovacích otvorov. Pílové kotúče s otvormi, ktoré nezodpovedajú montážnemu otvoru, sa môžu otáčat'excentricky, čo spôsobí stratu ovládatelnosti náradia.
h. Na upevnenie pilového kotúča nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky. Podložky a upevňovacie skrutky boli skonštruované špeciálne pre túto pílu, aby zaručili jej optimálnu prevádzku a bezpečnosť pri práci.

Príčiny spätného odrazu a zabránenie jeho vzniku.

• Spätný odraz je náhle zdvihnutie píly a jej vymrštenie smerom k obsluhujúcej osobe v línii rezania spôsobené zaseknutým alebo nesprávne vedeným pílovým kotúčom.
• Ked' sa pilový kotúč zachytí alebo zasekne v záreze, pilový kotúč sa zastaví a reakcia motora spôsobí prudký pohyb pily dozadu, v smere obsluhujúcej osoby.
• Ak je pílový kotúč vykrivený alebo je zle umiestnený v rezanom materiáli, zuby pílového kotúča môžu po výstupe z materiálu narazit' do horného povrchu rezaného materiálu, čo spôsobí nadvihnutie pílového kotúča a píly a odraz smerom k obsluhujúcej osobe.

Spätný odraz je výsledkom nesprávnej práce s pílou, nesprávnych pracovných postupov alebo prevádzkových podmienok a dá sa mu vyhnút prijatím príslušných bezpečnostných opatrení.

a) Pílu držte silne obidvoma rukami a ramená majte v takej polohe, aby ste boli pripravení kompenzovať silu spätného odrazu. Postavte sa tak, aby ste stáli z jednej strany píly, ale nie v línii rezania. Spätný odraz môže spôsobit prudký pohyb píly smerom dozadu, ale pri dodržaní uvedených pokynov môže obsluhujúca osoba silu spätného odrazu minimalizovať.
b) Ak dôjde k zaseknutiu pilového kotúča alebo z nejakého dôvodu dôjde k prerušenlu rezania, uvolnite hlavný spínač a pílu držte bez pohybu v rezanom materiáli, kým sa pilový kotúč úplne nezastaví. Pokial' je pilový kotúč v pohybe, v žiadnom prípade sa nepokúšajte vytiahnuť pilový kotúč z rezaného materiálu ani tahať pílu dozadu, pretože by mohlo dôjst k spätnému odrazu. Skontrolujte situáciu a vykonajte kroky na odstránenie pričiny zasekávania pilového kotúča.
c) Ak znova začinate rez v rezanom materiáli, zarovnajte pílový kotúč v záreze a skontrolujte, či nie sú zuby pílového kotúča zablokované v rezanom materiáli. Ak po opátovnom zapnutí píly dôjde k zaseknutiu zubov pílového kotúča, môže dôjst' k vysunutiu píly alebo k spätnému odrazu vo vzťahu k obrábanému materiálu.
d) Veľké dosky materiálu si vždy dobre podoprite, aby ste minimalizovali riziko zaseknutia kotúča a riziko spätného odrazu. Veľké dosky majú pôsobením vlastnej hmotnosti tendenciu prehýbať sa. Podpery musia byť umiestnené pod doskou na obidvoch stranách v blízkosti línie rezu a v blízkosti okraja dosky.
e) Nepoužívajte tupé alebo poškodené pilové kotúče. Neostré alebo nesprávne nastavené zuby pilového kotúča vytvárajú úzky rez, čo spôsobuje nadmerné trenie, zasekávanie kotúča a spätné odrazy.
f) Svorky híbky rezu a uhla sklonu musia byť pred začatím rezania riadne utiahnuté. Ak sa počas pílenia menia nastavenia píly, môže dôjsť k zaseknutiu pilového kotúča alebo k spătnému odrazu.
g) Ak robíte zárezy do priečok, zachovávajte mimoriadnu opatrnost. Pílový kotúč môže prerezať objekty, ktoré nevidíte, a spôsobit'spätný odraz.

Funkcie spodného krytu

a) Pred každým použitím skontrolujte, či je spodný kryt správne uzavretý. Ak sa spodný kryt volne nepohybuje a ak sa okamžite nezatvára, s pilou nepracujte. Spodný kryt nikdy nepripevnujte ani nenechávajte v otvorenej polohe. V prípade náhodného pádu píly môže dójst' k ohnutiu spodného krytu. Spodný kryt zdvihnite pomocou odťahovacej rukoväte a uistite sa, či sa volne pohybuje a či sa pri akomkolvek nastavení uhla a hlbky rezu nedotýka rezného kotúča alebo inej časti zariadenia.
b) Skontrolujte funkciu pružiny spodného krytu. Ak kryt a pružina nepracujú správne, musí sa pred začatím práce vykonať ich oprava. Pohyb spodného krytu môže byť pomalý v dôsledku poškodených častí, lepkavých usadenín alebo nahromadených nečistôt.
c) Spodný kryt môže byť ručne vysunutý iba pri špeciálnych rezoch, ako sú „hlbkové zárezy“ a „zložené rezy“. Spodný kryt zdvihnite pomocou odťahovacej rukoväte a keď pilový kotůč vnikne do materiálu, spodný kryt uvoľnite. Pri všetkých ostatných typoch rezov by mal spodný kryt pracovať automaticky.
d) Vždy dbajte na to, aby pred odložením píly na pracovný stôl alebo na podlahu bol rezný kotúč zakrytý spodným krytom. Odkrytý otáčajúci sa pilový kotúč spôsobí pohyb píly dozadu a rezanie všetkého, čo sa nachádza v dráhe jej pohybu. Nezabúdajte na to, že po vypnutí hlavného spínača chvílu trvá, než dôjde k úplnému zastaveniu pilového kotúča.

Dodatočné bezpečnostné pokyny

Preventívne opatrenia

a) Nepouživajte poškodené alebo zdeformované pílové kotúče.
b) Nepoužívajte brúsne kotúče.
c) Používajte iba pílové kotúče odporúčané výrobcom, ktoré spínajú požiadavky normy EN 847-1.
d) Nepoužívajte pilové kotúče, ktoré nemajú zuby s doštičkami zo spekaných karbidov.
e) Prach pochádzajúci z niektorých druhov dreva môže byt zdraviu nebezpečný. Priamy fyzický kontakt s prachom môže vyvolat alergické reakcie a/alebo choroby dýchacích ciest obsluhujúcej osoby alebo okolostojacich osób. Prach z dubového alebo bukového dreva sa považuje za karcinogénny, najmä v súčinnosti s látkami na obrábanie dreva (impregnáty na drevo).

f) Používajte prostriedky osobnej ochrany ako napríklad:
- chrániče sluchu, aby ste obmedzili riziko poškodenia sluchu;
- ochranu oči;
- ochranu dýchacích ciest, aby ste znížili riziko vdýchnutia nebezpečného prachu;
- rukavice na obsluhu pílových kotúčov a iných drsných a ostrých materiálov (pílové kotúče by sa mali držať za otvor vždy, ked’je to možné);

g) Pri rezaní dreva zapojte systém odvádzania prachu.

Bezpečná práca

a) Zvolte si pilový kotúč, ktorý je primeraný vzhľadom na druh materiálu, ktorý plánujete rezat.
b) Pílu nepoužívajte na rezanie iných materiálov, ako je drevo alebo materiály na báze dreva.
c) Nepoužívajte pílu bez krytu alebo vtedy, ked'je kryt zablokovaný.
d) Podlaha v okolí pracovného priestoru by mala byť dobre udržiavaná bez uvoľnených materiálov a vyčnievajúcich častí.
e) Zabezpečte primerané osvetlenie pracovného priestoru.
f) Pracovník obsluhujúci zariadenie by mal byť primerane vyškolený v oblasti používania a obsluhy zariadenia a práci s ním.
g) Používajte výlučne nabrúsené pílové kotúče.
h) Venujte pozornost maximálnej rýchlosti uvedenej na pilovom kotúči.

i) Ubezpečte sa, že použité súčiastky sú v súlade s pokynmi výrobcu.
j) Počas údržby pílu odpojte od napájania.
k) Ak sa počas práce poškodí napájací kábel, okamžite odpojte napájanie. NEDOTÝKAJTE SA NAPÁJACIEHO KÁBLA PRED

ODPOJENÍM NAPÁJANIA.

I) Ak je pila vybavená laserom, nie je dovolené vymieňat' laser za iný typ. Všetky opravné práce musí vykonávat servis. Laserový lůč nesmerujte na ludí ani zvieratá.
m) Tento nástroj nepoužívajte v stacionárnom režime. Nie je určený na používanie za stolom na rezanie.
n) Obrábaný materiál upevnite na stabilnom povrchu a zaistite ho svorkou alebo zverákom, aby ste zabránili posúvaniu. Tento druh upevnenia obrábaného predmetu je bezpečnejší ako držanie predmetu v ruke.
o) Skôr, ako odložíte náradie, počkajte, kým sa čepel' úplne zastaví. Rezná čepel' sa môže zaťať a znemožniť ovládanie nástroja.

POZOR! Zariadenie slúži na prácu v interiéri.

Napriek použitiu vo svojej podstate bezpečnej konštrukcie, používaniu bezpečnostných prostriedkov a dodatočných ochranných prostriedkov vždy existuje minimálne riziko úrazov pri práci.

KONŠTRUKCIA A POUŽITIE

Okružná píla je elektrickým náradím ručného typu s izoláciou 2. triedy. Náradie je poháňané jednofázovým komutátorovým motorom. Elektrické náradia tohto typu majú široké použitie pri rezání dreva a materiálov na báze dreva, ktorých veľkosť zodpovedá rozmerom zariadenia. Nepoužívajte ju na pílenie palivového dreva. Pokusy použiť pílu na iné ciele, ako je uvedené, budú považované za nevhodné používanie. Pílu používajte výhradne s primeranými reznými kotůčmi so zubami s doštičkami zo spekaného karbidu. Okružná píla bola navrhnutá na l’ahké práce v obslužných dielňach ako aj na samostatné domáce majstrovanie.

Nižšie uvedené číslovanie sa vztahuje na súčasti zariadenia zobrazené v grafickej časti tohto návodu.

1. Hrdlo na odvádzanie prachu
2. Vrchný kryt
3. Páčka spodného krytu
4. Pätka píly
5. Rezný kotúč
6. Manžetová podložka
7. Upevňovacia skrutka rezného kotúča
8. Spodný kryt

9. Aretačné tlačidlo vretena

10. Ovládacie koliesko blokovania paralelného vodidla

11. Predná rukovät

12. Páčka blokovania híbky rezu

13. Spínač

14. Tlačidlo blokovania spínača

15. Hlavná rukovát

16. Kryt kefky

17. Nastavovacia skrutka pätky píly

18. Značka 0° pre šikmé rezy

19. Značka 0° pre priame rezy

* Obrázok a výrobok sa nemusia úplne zhodovat.

VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK

POZOR

UPOZORNENIE

MONTÁŽ/NASTAVENIA

INFORMÁCIA

VYBAVENIE A PRÍSLUŠENSTVO

1. Paralelné vodidlo - 1 ks
2. Rezný kotúč - 2 ks
3. Hexagonálny klúč - 1 ks
4. Prenosný kufrík - 1 ks

PRED UVEDENÍM DO PREVÁDZKY

NASTAVENIE HÍBKY REZANIA

Híbku rezu možno regulovat' v rozpätí od 0 do 65 mm.

• Uvolnite páčku blokovania híbky rezu (12).
• Nastavte požadovanú híbku rezu (pomocou stupnice).
• Zablokujte páčku blokovania híbky rezu (12) (obr. A).

MONTÁŽ PARALELNÉHO VODIDLA

Pri rezaní materiálu na úzke kúsky používajte paralelné vodidlo. Vodidlo môže byť upevnené z pravej alebo ľavej strany náradia.

V žiadnom prípade za pracujúcu pílu neumiestňujte ruku alebo prsty. V prípade, že by došlo k spätnému rázu, píla môže spadnút na ruku, čo môže spôsobit vážne zranenie.

VYCHYLOVANIE SPODNÉHO KRYTU

Spodný kryt (9) rezného kotúča (6) podlieha automatickému vychylovaniu v závislosti od kontaktu s rezaným materiálom.

Na jeho ručné odsúvanie presuňte páčku spodného krytu (3).

ODVÁDZANIE PRACHU

Kotúčová pila je vybavená hrdlom na odvádzanie prachu (1), ktoré umožňuje odvádzanie pilín a prachu vznikajúcich pri rezaní.

PRÁCA / NASTAVENIA

ZAPÍNANIE / VYPÍNANIE

Napätie v sieti musí vyhovovať velkosti napätia uvedenej na popisnej tabulke píly. Pri uvádzaní píly do chodu držte pílu obidvoma rukami, vzhľadom na to, že moment otáčania motora môže spôsobit nekontrolovaný obrat elektrického náradia.

Nezabúdajte na to, že po vypnutí píly jej pohyblivé časti ešte istý čas rotujú.

Píla je vybavená tlačidlom blokovania spínača (14), ktoré zabraňuje náhodnému uvedeniu prístroja do chodu.

Zapínanie:

• Stlačte tlačidlo blokovania spínača (14) (obr. B).
  • Stlačte tlačidlo spínača (13).

Vypínanie:

• Uvolnite tlak na tlačidlo spínača (13).

REZANIE

• Ked'začinate prácu, vždy držte pilu pevne oboma rukami a použite obidve rukoväte.
• Pilu zapínajte iba vtedy, ked' je v bezpečnej vzdialenosti od materiálu, ktorý plánujete rezat'.
• Netlačte na pílu príliš silne, vyvíjajte na ßu mierny, plynulý tlak.
• Po skončení rezania počkajte, kým sa okružná píla úplne zastaví.
• Ak rezanie prerušite pred plánovaným ukončením, predtým, ako sa pustíte do pokračovania, uveděte pílu do prevádzky a chvílu počkajte, kým dosiahne svoju maximálnu rýchlosť otáčania a potom opatrne vložte rezný kotúč do zárezu v rezanom materiáli.
• Pri rezaní naprieč cez vlákna materiálu (dreva) majú niekedy vlákna tendenciu dvíhať sa smerom hore a odštiepovať sa (posuv píly malou rýchlostou minimalizuje vznik tejto tendencie).
• Uistite sa, či sa spodný kryt pri svojom pohybe dostáva do krajnej polohy.
• Skôr, ako pristúpite k rezaniu, uistite sa, či je páčka blokovania híbky rezu a nastavovacia skrutka pätky pily správne utiahnutá.
• Na prácu s pílou používajte výhradne rezné kotúče s primeranou

vel'kostou vonkajšieho priemeru a priemeru upínacieho otvoru rezného kotúča.

• Rezaný materiál by mal byt spolahlivo upevnený.
• Širšiu časť pätky pily umiestňujte na tej časti materiálu, ktorú neplánujete odrezať.

Ak má materiál malé rozmery, znehybnite ho pomocou stolárskych zvierok. Ak sa pätka pily nepresúva po obrábanom materiáli, ale je dvíhaná, vzniká nebezpečenstvo spätného rázu.

Správne znehybnenie rezaného materiálu a pevné držanie píly zabezpečujú úplnú kontrolu nad prácou elektrického náradia, čo umožnuje vyhnút sa riziku zranenia. Nepokúšajte sa pridržiavať krátke kúsky rezaného materiálu rukou.

ŠIKMÝ REZ

- Uvol'nite nastavovaciu skrutku pätky (17) (obr. C).

Nezabúdajte, že pri šikmom reze hrozí väčšie nebezpečenstvo vzniku spätného rázu (väčšia možnosť zaseknutia rezného kotúča), preto treba venovať mimoriadnu pozornosť tomu, aby pätka pily celou plochou priliehala k obrábanému materiálu. Rezanie vykonávajte plynulým pohybom.

ZAREZÁVANIE DO MATERIÁLU

Skôr, ako pristúpite k nastavovaniu, odpojte pílu od napájania

• Nastavte požadovanú híbku zodpovedajúcu hrúbke prerezávaného materiálu.
- Nakloňte pílu tak, aby predný okraj pätky píly bol opretý o materiál, ktorý plánujete rezať a značka 0° pre priame rezy sa nachádzala v línii plánovaného rezania.
- Ked' umiestnite kotúč pily na mieste, kde chcete začat' rezat', zdvihnite spodný kryt (9) pomocou pácky spodného krytu (3) (rezný kotúč pily má byt zdvihnutý nad materiálom).
- Elektrické náradie uvedte do chodu a počkajte, kým rezný kotúč dosiahne najvyššiu rýchlost otáčania.
- Postupne spúšťajte pílu a zahlbujte rezný kotúč do materiálu (pri tomto pohybe by sa mal predný okraj pätky píly dotýkať povrchu materiálu).
- Ked'rezný kotúč začne rezat, spustite spodný kryt.
- Ked' sa pätka pily celou plochou dotkne materiálu, pokračujte v rezani a presúvajte pílu dopredu.
- Nikdy pílu s rotujúcim rezným kotúčom neposúvajte dozadu, pretože tu hrozí nebezpečenstvo vzniku spätného rázu.
- Zarezávanie ukončite opačným spôsobom, ako ste ho začali - otočte pílu okolo línie dotyku predného okraja pätky píly s obrábaným materiálom.
- Po vypnutí pily počkajte, kým sa rezný kotúč úplne zastaví a až potom vysuňte náradie z materiálu.
- Ak je to potrebné, obrábanie rohov ukončite pomocou priamočiarej alebo pomocou ručnej pily.

REZANIE ALEBO ODREZÁVANIE VEŁKÝCH KUSOV MATERIÁLU

Pri prerezávaní väčších platní materiálu alebo dosiek ich primerane podoprite, aby ste sa vyhli prípadnému vytrhnutiu rezného kotúča (spätný ráz), v dósledku zaseknutia rezného kotúča v záreze v materiáli.

• Podoprite platňu alebo dosku v blízkosti miesta prerezávania.
• Uistite sa, či umiestnenie rezného kotúča zaručuje, že nedôjde k poškodeniu pracovného stola alebo podpory pri vykonávaní rezania.

OŠETROVANIE A ÚDRŽBA

Skôr, ako začnete akúkolívek činnosť súvisiacu s inštaláciou, nastavovaním, opravou alebo údržbou, vyberte konektor napájacieho kábla zo sieťovej zásuvky.

- Dbajte na to, aby vetracie otvory v kryte pily boli vždy priepustné a bez usadeného prachu. Takisto by mali byt čisté aj všetky

nastavovacie časti píly. Ak je to potrebné, čistite ich pomocou štetca. Najúčinnejšie čistenie zaručuje použitie stlačeného vzduchu. Pri použití stlačeného vzduchu vždy používajte chráníče očí a ochrannú masku. Nie je dovolené čistiť vetracie otvory tak, že do nich budete vsúvať ostré telesá ako skrutkovače a podobne.

• Na čistenie nepoužívajte benzín, rozpúštádlo alebo čistiace prostriedky, ktoré by mohli poškodit časti píly z plastických hmôt.
  • V prípade vzniku nadmerného iskrenia na komutátore motora elektrické náradie vyradte z prevádzky a pošlite do servisnej dielne.
• Pri normálnom používaní sa po istom čase rezný kotúč otupí. Príznakom otupenia rezného kotúča je potreba zvýšenia tlaku pri posúvaní pily pri rezaní. Ak skonštatujete poškodenie rezného kotúča, okamžite ho vymeňte.
• Rezný kotúč musí byť vždy ostrý.

VÝMENA REZNÉHO KOTÚČA

- Pomocou klúča, ktorý je súčastou príslušenstva, odskrutkujte upevňovaciu skrutku rezného kotúča (8), otáčaním klúčom dolava.

• Aby ste sa vyhli otáčaniu vretena píly, pri odskrutkovávaní upevňovacej skrutky rezného kotúča zablokujte vreteno aretačným tlačidlom vretena (10) (obr. D).
• Odmontujte vonkajšiu manžetovú podložku (7).
• Pomocou páčky spodného krytu (3) presuňte spodný kryt (9) tak, aby sa čo najviac skryl vo vrchnom kryte (2) (vtedy skontrolujte stav a fungovanie pružiny na odťahovanie spodného krytu).
  • Vysuňte rezný kotúč cez štrbinu v pätke píly (5).
• Založte nový rezný kotúč v polohe, v ktorej sa bude úplne zhodovať nastavenie zubov rezného kotúča a na čom umiestnenej šípky so smerom, ktorý ukazuje šípka, ktorá sa nachádza na spodnom kryte.
• Vsuňte rezný kotúč cez štrbinu v pätke pily a namontujte ho na vreteno tak, že budete postupovať v opačnom poradí ako pri demontáži.

Opotrebované (kratšie ako 5 mm), zhorené alebo prasknuté uhlíkové kefky motora treba okamžite vymenit. Vždy sa súčasne wymienajú obidve kefky.

• Odkrútte kryty kefiek (16) (obr. E).
• Vyberte opotrebované kefky.
- Pomocou stlačeného vzduchu odstráňte prípadný uhlíkový prach.
- Založte nové uhlikové kefky (obr. F) (kefky by sa mali volne zasunúť na držiaky).
• Založte kryty kefiek (16).

Po dokončení výmeny kefiek uvedte elektrické náradie do pohybu naprázdno a chvilů počkajte, kým sa kefky prispôsobia komutátoru motora. Výmenu uhlíkových kefiek zverte výhradne kvalifikovanej osobe pri použití originálnych súčiastok.

Akékolvek poruchy musia byt odstránené autorizovaným servisom výrobcu.

TECHNICKÉ PARAMETRE

MENOVITÉ ÚDAJE

Okružná píla
Parameter Hodnota
Napájacie napätie 230 V AC
Frekvencia napájania 50 Hz
Nominálny výkon 1200 W
Počet otácok vretena pri behu naprázdno 5500		min^-1
Rozsah šikmého rezania 0° - 45°
Vonkajší priemer rezného kotúča 185 mm
Priemer otvoru rezného kotúča 20 mm
Maximálna hrúbka rezaného materiálu	Pri kolmom rezaní	65 mm
	Pri šikmom rezaní (45°)	43 mm

Hladina akustického výkonu: Lw _A = 103,1 dB(A) K = 3 dB(A)

Hodnota zrýchlení vibrácií: a_n=2,092 m/s^2K=1,5 m/s^2

OCHRANA ŽIVOTNÉHO PROSTREDIA

Vyrobyk napájané elektrickým průdom sa nesnů likvidovať spolocne s domovým odpadom, ale majú byť odovzdané na recykláciu na určenom mieste. Informáciu o zužitkovaní poskytne predajca vyrobyku alebo miestne orgány. Opotrebované elektrické a elektronické zariadenia obsahujú látky negativne pôsobiace na životně prostredie. Zariadenie, ktoré nie je odovzdané na recykláciu, predstavuje možnú hrozbu pre životné prostredie a luđské zdravie.

* Právo na zmenu je vyhradené.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa so sidlov vo Varšave, ul. Pograniczna 2/4 (dalej iba: „Grupa Topex“) informuje, że všetky autorské práva k obsahu tohto návodu (dalej iba: „Návod”), v rámci toho okrem iného k jeho textom, uvedeným fotografiam, obrázkom a k jeho štruktúre, patria vyhradne spoločnosti Grupa Topex a podliehajú právnej ochrane podla zákona zo dňa 4. februšra 1994, O autorských a obdobných právach (tj. Dz. U. 006 Nr 90 Poz 631 v znení neskorších zmien). Kopírovanie, spracovávanie, publikovanje, úprava tohto Návodu ako celku alebo jeho jednotlivých casti na komerčné účely, bez pisomného súhlasu spoločnosti Grupa Topex, je prísné zakázané a môže mat za následok občianskoprávne a trestnoprávne dósledky.

PREVOD IZVIRNIH NAVODIL KROŽNA ŽAGA 58G488

POZOR: PRED PRIČETKOM UPORABE ELEKTRIČNEGA ORODJA JE TREBA POZORNO PREBRATI TA NAVODILA IN JIH SHRANITI ZA NADALJNJO UPORABO.

SPECIFIČNI VARNOSTNI PREDPISI

SPECIFIČNA VARNOSTNA NAVODILA ZA UPORABO KROŽNIH ŽAG BREZ CEPILNEGA KLINA

Postopek rezanja

ES vyhlásenie o zhode

Obchodný názov: GRAPHITE

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednost výrobcu.

Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o strojových zariadeniach 2006/42/ES

Smernica 2014/30/EÚ o elektromagnetickej kompatibilite

A spíňa požiadavky noriem:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Oznámený orgán:

č. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339

München, Nemecko

Certifikát ES o typovej skúške č:

Toto vyhlásenie sa vzt'ahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahrňa komponenty

Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovat technickú dokumentáciu:

Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k.

Pracovník pre kvalitu spoločnosti TOPEX GROUP

Varšava, 2023-07-31

SL

Izjava ES o skladnosti

Proizvajalec: Sp.k., Pograniczna 2/4 02-285 Warszawa
