MANUALE UTENTE 58G488 Graphite

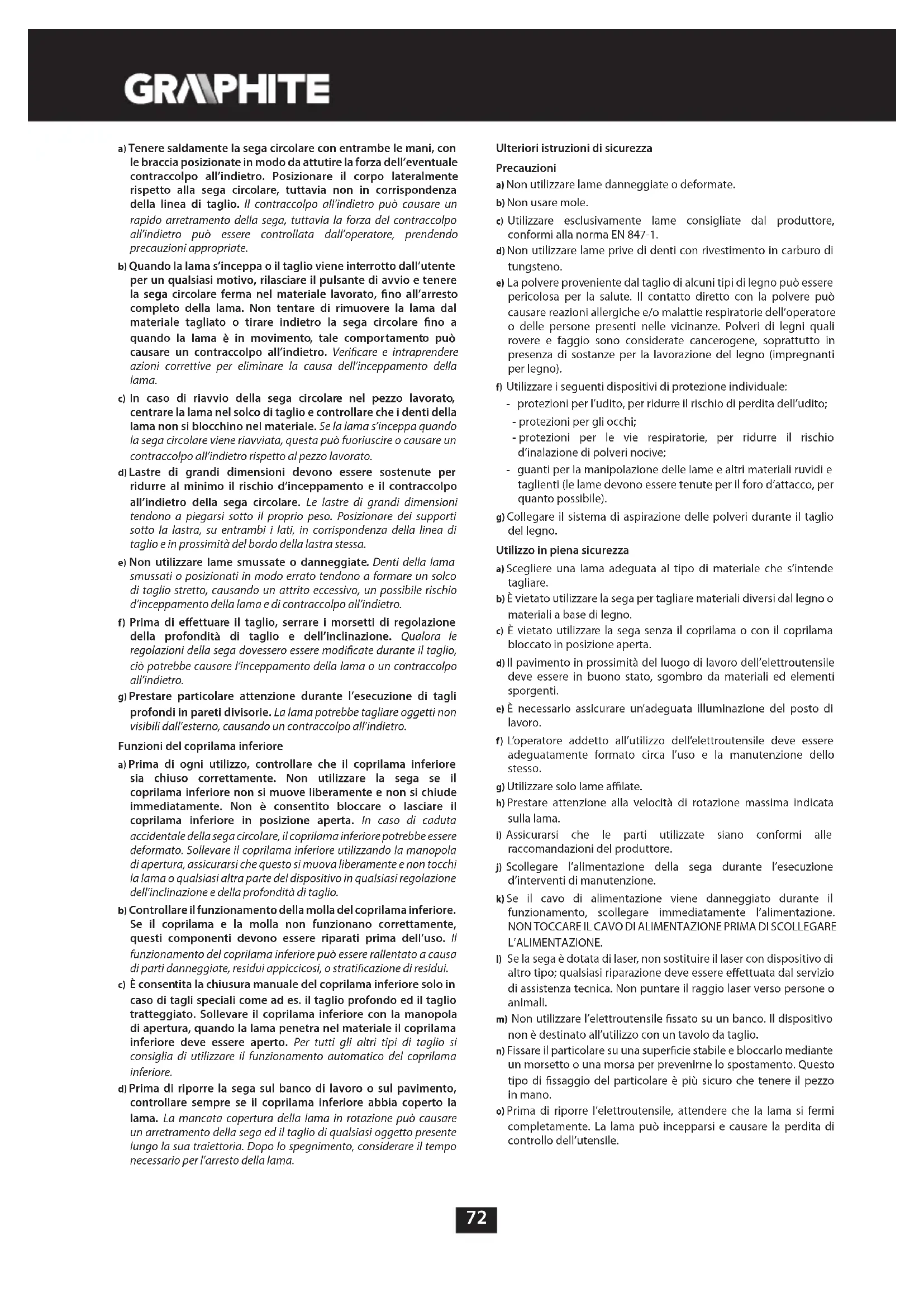

Procedura di taglio a) PERICOLO: Tenere le mani lontano dall’area di taglio e dalla lama. Tenere la seconda mano sull’impugnatura ausiliaria o sul rivestimento del motore. Tenendo la sega circolare con entrambe le mani è possibile ridurre il rischio di lesioni causate dalla lama. b) Non posizionare la mano sotto il pezzo lavorato. Il coprilama non ore alcuna protezione contro la lama in rotazione sotto il pezzo lavorato. c) Regolare la profondità di taglio appropriata per lo spessore del pezzo lavorato. Si consiglia di far fuoriuscire la lama dal materiale tagliato di una distanza inferiore all’altezza del dente. d) Non tenere mai il pezzo tagliato con le mani o posizionarlo sulla gamba. Fissare il pezzo lavorato ad una base solida. Un corretto ssaggio del pezzo lavorato consente di evitare il pericolo di contatto con il corpo, d’inceppamento della lama in rotazione o la perdita di controllo durante il taglio. e) Durante l’utilizzo, tenere la sega tramite le superci isolate destinate a tale scopo, la lama in rotazione non può entrare in contatto con cavi sotto tensione o con il cavo di alimentazione della sega stessa. Il contatto con „cavi sotto tensione” di parti metalliche dell’elettroutensile può trasmettere scosse elettriche all’operatore. f) Durante il taglio longitudinale, utilizzare sempre una guida per il taglio longitudinale o una battuta per il taglio dei bordi. Ciò consente di migliorare la precisione di taglio e ridurre la possibilità d’inceppamento della lama in rotazione. g) Utilizzare sempre lame con fori di ssaggio di dimensioni appropriate. Lame non adatte al supporto di montaggio dell’utensile possono causare una rotazione eccentrica, con una conseguente perdita di controllo dell’utensile. h) Per il ssaggio delle lame non utilizzare mai rondelle o viti danneggiate. Le rondelle e le viti di ssaggio delle lame sono state appositamente progettate per l’impiego in seghe circolari, in modo da garantire la piena sicurezza e prestazioni ottimali dell’utensile. Cause di contraccolpi e prevenzione di tali episodi.

• Il contraccolpo all’indietro corrisponde ad un improvviso sollevamento e arretramento della sega circolare in direzione dell’operatore lungo la linea di taglio, tale fenomeno è causato dalla lama bloccata o condotta in modo sbagliato.

• Quando la lama della sega circolare si blocca o s’inceppa nel solco di taglio, questa si ferma e la reazione del motore causa un arretramento improvviso della sega circolare in direzione dell’operatore.

• Se la supercie della lama è ondeggiata o questa è stata posizionata erroneamente nell’elemento tagliato, i denti della lama dopo l’uscita dal materiale lavorato, possono colpire la supercie superiore del materiale tagliato, causando il sollevamento della lama e della sega circolare e causando un contraccolpo in direzione dell’operatore. Il contraccolpo all’indietro si verica in seguito ad un uso improprio della sega circolare o all’esecuzione di procedure errate, o a seguito dell’impiego in condizioni inappropriate, e può essere evitato prendendo precauzioni appropriate.72 a) Tenere saldamente la sega circolare con entrambe le mani, con le braccia posizionate in modo da attutire la forza dell’eventuale contraccolpo all’indietro. Posizionare il corpo lateralmente rispetto alla sega circolare, tuttavia non in corrispondenza della linea di taglio. Il contraccolpo all’indietro può causare un rapido arretramento della sega, tuttavia la forza del contraccolpo all’indietro può essere controllata dall’operatore, prendendo precauzioni appropriate. b) Quando la lama s’inceppa o il taglio viene interrotto dall’utente per un qualsiasi motivo, rilasciare il pulsante di avvio e tenere la sega circolare ferma nel materiale lavorato, no all’arresto completo della lama. Non tentare di rimuovere la lama dal materiale tagliato o tirare indietro la sega circolare no a quando la lama è in movimento, tale comportamento può causare un contraccolpo all’indietro. Vericare e intraprendere azioni correttive per eliminare la causa dell’inceppamento della lama. c) In caso di riavvio della sega circolare nel pezzo lavorato, centrare la lama nel solco di taglio e controllare che i denti della lama non si blocchino nel materiale. Se la lama s’inceppa quando la sega circolare viene riavviata, questa può fuoriuscire o causare un contraccolpo all’indietro rispetto al pezzo lavorato. d) Lastre di grandi dimensioni devono essere sostenute per ridurre al minimo il rischio d’inceppamento e il contraccolpo all’indietro della sega circolare. Le lastre di grandi dimensioni tendono a piegarsi sotto il proprio peso. Posizionare dei supporti sotto la lastra, su entrambi i lati, in corrispondenza della linea di taglio e in prossimità del bordo della lastra stessa. e) Non utilizzare lame smussate o danneggiate. Denti della lama smussati o posizionati in modo errato tendono a formare un solco di taglio stretto, causando un attrito eccessivo, un possibile rischio d’inceppamento della lama e di contraccolpo all’indietro. f) Prima di eettuare il taglio, serrare i morsetti di regolazione della profondità di taglio e dell’inclinazione. Qualora le regolazioni della sega dovessero essere modicate durante il taglio, ciò potrebbe causare l’inceppamento della lama o un contraccolpo all’indietro. g) Prestare particolare attenzione durante l’esecuzione di tagli profondi in pareti divisorie. La lama potrebbe tagliare oggetti non visibili dall’esterno, causando un contraccolpo all’indietro. Funzioni del coprilama inferiore a) Prima di ogni utilizzo, controllare che il coprilama inferiore sia chiuso correttamente. Non utilizzare la sega se il coprilama inferiore non si muove liberamente e non si chiude immediatamente. Non è consentito bloccare o lasciare il coprilama inferiore in posizione aperta. In caso di caduta accidentale della sega circolare, il coprilama inferiore potrebbe essere deformato. Sollevare il coprilama inferiore utilizzando la manopola di apertura, assicurarsi che questo si muova liberamente e non tocchi la lama o qualsiasi altra parte del dispositivo in qualsiasi regolazione dell’inclinazione e della profondità di taglio. b) Controllare il funzionamento della molla del coprilama inferiore. Se il coprilama e la molla non funzionano correttamente, questi componenti devono essere riparati prima dell’uso. Il funzionamento del coprilama inferiore può essere rallentato a causa di parti danneggiate, residui appiccicosi, o straticazione di residui. c) È consentita la chiusura manuale del coprilama inferiore solo in caso di tagli speciali come ad es. il taglio profondo ed il taglio tratteggiato. Sollevare il coprilama inferiore con la manopola di apertura, quando la lama penetra nel materiale il coprilama inferiore deve essere aperto. Per tutti gli altri tipi di taglio si consiglia di utilizzare il funzionamento automatico del coprilama inferiore. d) Prima di riporre la sega sul banco di lavoro o sul pavimento, controllare sempre se il coprilama inferiore abbia coperto la lama. La mancata copertura della lama in rotazione può causare un arretramento della sega ed il taglio di qualsiasi oggetto presente lungo la sua traiettoria. Dopo lo spegnimento, considerare il tempo necessario per l’arresto della lama. Ulteriori istruzioni di sicurezza Precauzioni a) Non utilizzare lame danneggiate o deformate. b) Non usare mole. c) Utilizzare esclusivamente lame consigliate dal produttore, conformi alla norma EN 847-1. d) Non utilizzare lame prive di denti con rivestimento in carburo di tungsteno. e) La polvere proveniente dal taglio di alcuni tipi di legno può essere pericolosa per la salute. Il contatto diretto con la polvere può causare reazioni allergiche e/o malattie respiratorie dell’operatore o delle persone presenti nelle vicinanze. Polveri di legni quali rovere e faggio sono considerate cancerogene, soprattutto in presenza di sostanze per la lavorazione del legno (impregnanti per legno). f) Utilizzare i seguenti dispositivi di protezione individuale: - protezioni per l’udito, per ridurre il rischio di perdita dell’udito; - protezioni per gli occhi; - protezioni per le vie respiratorie, per ridurre il rischio d’inalazione di polveri nocive; - guanti per la manipolazione delle lame e altri materiali ruvidi e taglienti (le lame devono essere tenute per il foro d’attacco, per quanto possibile). g) Collegare il sistema di aspirazione delle polveri durante il taglio del legno. Utilizzo in piena sicurezza a) Scegliere una lama adeguata al tipo di materiale che s’intende tagliare. b) È vietato utilizzare la sega per tagliare materiali diversi dal legno o materiali a base di legno. c) È vietato utilizzare la sega senza il coprilama o con il coprilama bloccato in posizione aperta. d) Il pavimento in prossimità del luogo di lavoro dell’elettroutensile deve essere in buono stato, sgombro da materiali ed elementi sporgenti. e) È necessario assicurare un’adeguata illuminazione del posto di lavoro. f) L’operatore addetto all’utilizzo dell’elettroutensile deve essere adeguatamente formato circa l’uso e la manutenzione dello stesso. g) Utilizzare solo lame alate. h) Prestare attenzione alla velocità di rotazione massima indicata sulla lama.

i) Assicurarsi che le parti utilizzate siano conformi alle

raccomandazioni del produttore. j) Scollegare l’alimentazione della sega durante l’esecuzione d’interventi di manutenzione. k) Se il cavo di alimentazione viene danneggiato durante il funzionamento, scollegare immediatamente l’alimentazione. NON TOCCARE IL CAVO DI ALIMENTAZIONE PRIMA DI SCOLLEGARE L’ALIMENTAZIONE. l) Se la sega è dotata di laser, non sostituire il laser con dispositivo di altro tipo; qualsiasi riparazione deve essere eettuata dal servizio di assistenza tecnica. Non puntare il raggio laser verso persone o animali. m) Non utilizzare l’elettroutensile ssato su un banco. Il dispositivo non è destinato all’utilizzo con un tavolo da taglio. n) Fissare il particolare su una supercie stabile e bloccarlo mediante un morsetto o una morsa per prevenirne lo spostamento. Questo tipo di ssaggio del particolare è più sicuro che tenere il pezzo in mano. o) Prima di riporre l’elettroutensile, attendere che la lama si fermi completamente. La lama può incepparsi e causare la perdita di controllo dell’utensile.73 ATTENZIONE! L’elettroutensile non deve essere utilizzato per lavori all’esterno. Nonostante la progettazione sicura dell’elettroutensile, l’utilizzo di sistemi di protezione e di misure di protezione supplementari, sussiste sempre il rischio residuo di lesioni durante il lavoro.

CARATTERISTICHE E APPLICAZIONI

La sega circolare è un elettroutensile manuale con classe di isolamento II. L’utensile è azionato da un motore a spazzole monofase. Questo tipo di elettroutensili è largamente utilizzato per tagliare legno e materiali simili, adatti alle dimensione dell’elettroutensile. Non va utilizzata per tagliare la legna da ardere. Tentativi di utilizzo della sega circolare a scopi diversi da quanto indicato vanno considerati come uso scorretto. La sega circolare va utilizzata unicamente con lame adatte, con denti con placchette al carburo di tungsteno. La sega circolare è stata progettata per lavori leggeri nei laboratori e ocine, e per tutti i lavori nell’ambito dell’attività amatoriale (hobbistica). È vietato utilizzare l’elettroutensile in modo non conforme alla sua destinazione d’uso.

DESCRIZIONE DELLE PAGINE DEI DISEGNI

La numerazione che segue si riferisce agli elementi dell’elettroutensile presentati nelle pagine dei disegni del presente manuale.

1. Condotto per l’asportazione della polvere

2. Protezione superiore

3. Leva della protezione inferiore

4. Manopola di blocco della guida parallela

8. Vite di ssaggio della lama

9. Protezione inferiore

12. Leva di blocco della profondità di taglio

14. Pulsante di blocco dell’interruttore

15. Impugnatura principale

16. Coperchio delle spazzole

17. Manopola di blocco dell’inclinazione della piastra

18. Indicatore 45° per il taglio inclinato

19. Indicatore 0° per il taglio perpendicolare

• Possono presentarsi dierenze tra il disegno e il prodotto

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

ATTENZIONE AVVERTENZA MONTAGGIO/REGOLAZIONE INFORMAZIONE

EQUIPAGGIAMENTO E ACCESSORI

1. Guida parallela - 1 pezzo

2. Disco da taglio - 2 pezzo

REGOLAZIONE DELLA PROFONDITÀ DI TAGLIO

La profondità di taglio può essere regolata da 0 a 65 mm.

• Allentare la leva di blocco della profondità di taglio (12).

• Regolare la profondità di taglio desiderata (utilizzando la scala graduata).

• Bloccare la leva di blocco della profondità di taglio (12) (dis. A). MONTAGGIO DELLA GUIDA PER IL TAGLIO PARALLELO Per tagliare il materiale in pezzi di ridotta larghezza bisogna utilizzare la guida parallela. La guida può essere ssata sul lato destro o sinistro dell’elettroutensile.

• Allentare la manopola di blocco della guida parallela (4).

• Inserire il listello della guida parallela nelle due aperture della piastra di base (5).

• Impostare la distanza desiderata (utilizzando la scala graduata).

• Fissare la guida parallela per mezzo della manopola di blocco della guida parallela (4). La guida parallela può essere utilizzata anche per il taglio inclinato, nell’ambito da 0° a 45°. Non permettere mai che sotto alla sega circolare in funzione si trovi una mano o un dito. Nel caso avvenga un contraccolpo la sega circolare può cadere sulla mano, e questo può provocare gravi lesioni corporali.

SPOSTAMENTO DELLA PROTEZIONE INFERIORE

La protezione inferiore (9) della lama (6) si sposta automaticamente al contatto con il materiale in lavorazione. Per spostarla manualmente bisogna agire sulla leva della protezione inferiore (3).

ASPORTAZIONE DELLA POLVERE

La sega circolare è fornita di un condotto per l’asportazione della polvere (1) che permette di asportare polvere e trucioli prodotti durante il taglio. FUNZIONAMENTO / REGOLAZIONI ACCENSIONE / SPEGNIMENTO La tensione di rete deve corrispondere al valore di tensione indicato sulla targhetta nominale della sega circolare. Durante l’avvio la sega circolare va tenuta con entrambe le mani, in quanto la coppia del motore può provare una rotazione incontrollata dell’elettroutensile. Va ricordato che dopo lo spegnimento della sega circolare è necessario un certo tempo anché i suoi elementi mobili si arrestino. La sega circolare è fornita di un pulsante di blocco dell’interruttore (14), che protegge da avviamenti accidentali. Accensione:

• Premere il pulsante di blocco dell’interruttore (14) (dis. B).

• Premere il pulsante dell’interruttore (13). Spegnimento:

• Rilasciare il pulsante dell’interruttore (13). TAGLIO

• Prima di iniziare il lavoro bisogna sempre tenere saldamente la sega circolare, con entrambe le mani, utilizzando entrambe le impugnature.

• La sega circolare può essere accesa solo quando non si trova a contatto con il materiale in lavorazione.

• è vietato esercitare un’eccessiva pressione sulla sega circolare, va esercitata una pressione moderata e continua.

• Al termine del taglio attendere che la lama si arresti completamente.

• Se l’operazione di taglio viene interrotta prima della sua conclusione, per continuare il lavoro bisogna avviare la sega circolare, attendere che raggiunga la sua velocità massima e solo dopo inserire con prudenza la lama nella fessura nel materiale in lavorazione.

• Nel caso di taglio perpendicolare alle bre del materiale (legno) a volte le bre tendono a sollevarsi e staccarsi (un moto di avanzamento della sega circolare a bassa velocità riduce l’insorgenza di tale fenomeno).

• Accertarsi che la protezione inferiore nel suo movimento raggiunga la posizione estrema.74

• Prima di iniziare l’operazione di taglio bisogna sempre accertarsi che la leva di blocco della profondità di taglio e la manopola di blocco dell’inclinazione della piastra siano correttamente serrate.

• Con la sega circolare bisogna utilizzare esclusivamente lame aventi un corretto diametro esterno e un corretto diametro dell’apertura di ssaggio.

• Il materiale in lavorazione deve essere ssato in maniera sicura.

• La parte più larga della piastra di base della sega circolare va posta sulla parte di materiale che non è ancora tagliata. Se le dimensioni del materiale sono ridotte, il materiale va ssato per mezzo di morsetti da falegname. Se la piastra di base della sega circolare anziché scorrere scivolando sul materiale in lavorazione viene sollevata, si corre il rischio che insorga il fenomeno del contraccolpo. L’opportuno ssaggio del materiale in lavorazione e una presa salda della sega circolare garantiscono il pieno controllo sul funzionamento dell’elettroutensile, evitando il rischio di lesioni corporali. è vietato tentare di tenere con la mano piccoli pezzi di materiale. TAGLIO INCLINATO

• Allentare la manopola di blocco dell’inclinazione della piastra (17) (dis. C).

• Regolare la piastra di base della sega circolare secondo l’angolo desiderato (da 0° a 45°) utilizzando la scala graduata.

• Serrare la manopola di blocco dell’inclinazione della piastra (17). Va ricordato che durante il taglio inclinato vi è una maggior rischio che avvenga il fenomeno del contraccolpo (maggiore possibilità di blocco della lama), e quindi bisogna fare particolare attenzione che la piastra di base della sega circolare scorra scivolando con tutta la sua supercie sul materiale in lavorazione. Eseguire il taglio con un movimento uido. TAGLIO INTERNO IN UN PANNELLO DI MATERIALE Prima di eseguire le regolazioni scollegare la sega circolare dall’alimentazione.

• Regolare la profondità di taglio desiderata, adatta allo spessore del materiale in lavorazione.

• Inclinare la sega circolare in maniera tale che il bordo anteriore della piastra di base della sega circolare si appoggi al materiale da tagliare, e l’indicazione 0° per il taglio perpendicolare si trovi sulla prevista linea di taglio.

• Dopo aver posizionato la sega circolare nel punto di inizio del taglio sollevare la protezione inferiore (9) per mezzo della leva della protezione inferiore (3) (lama della sega circolare sospesa sopra il materiale).

• Avviare l’elettroutensile e attendere che la lama raggiunga la piena velocità.

• Abbassare gradualmente la sega circolare facendo penetrare la lama nel materiale (durante questo movimento il bordo anteriore della piastra di base della sega circolare deve toccare la supercie del materiale).

• Quando la lama inizia a tagliare, rilasciare la protezione inferiore.

• Quando la piastra di base della sega circolare si appoggia completamente sul materiale, continuare il taglio facendo scorrere la sega circolare in avanti.

• Non fare mai arretrare la sega circolare con la lama in rotazione, per evitare il rischio di contraccolpo.

• Terminare l’operazione di taglio sollevando la sega circolare, ruotandola attorno alla linea di contatto tra il bordo anteriore della piastra di base e il materiale in lavorazione.

• Dopo lo spegnimento della sega circolare attendere che la lama si fermi completamente prima di allontanare l’elettroutensile dal materiale.

• Se necessario rinire la lavorazione degli spigoli con un seghetto alternativo o con una sega a mano. TAGLIO DI PEZZI DI MATERIALE DI GROSSE DIMENSIONI Durante il taglio di tavole o pannelli di materiale di grandi dimensioni bisogna opportunamente sostenerli, al ne di evitare il rischio di contraccolpo, in conseguenza del blocco della lama nella fessura di taglio.

• Sostenere il pannello o la tavola nelle vicinanze del punto di taglio.

• Accertarsi che la regolazione della lama garantisca che il banco da ocina o i sostegni non vengano danneggiati durante l’operazione di taglio.

SERVIZIO E MANUTENZIONE

Prima di intraprendere qualsiasi operazione di installazione, regolazione, riparazione o servizio, bisogna estrarre la spina del cavo di alimentazione dalla presa di rete.

• Bisogna fare attenzione che le aperture di ventilazione nel corpo della sega circolare siano sempre aperti, privi di depositi di polvere. Anche tutti gli elementi di regolazione della sega circolare devono essere sempre puliti. Se necessario pulirli per mezzo di una pennello. L’utilizzo di aria compressa assicura una pulizia più ecace. Utilizzando aria compressa bisogna sempre indossare occhiali protettivi e maschera protettiva. è vietato pulire le fessure di ventilazione inserendovi elementi appuntiti, come cacciaviti o simili.

• Per la pulizia è vietato utilizzare benzina, solventi o detergenti, che potrebbero danneggiare gli elementi in plastica della sega circolare.

• Nel caso si presentino eccessive scintille sul commutatore del motore, bisogna spegnere l’elettroutensile e consegnarlo ad un centro di assistenza tecnica.

• Durante il normale utilizzo la lama dopo un certo tempo perde il lo. Un indizio che lama non è alata è la necessità di esercitare un’aumentata pressione per far scorrere la sega circolare durante il taglio. Se viene rilevato un danneggiamento della lama, la lama va immediatamente sostituita.

• La lama deve essere sempre alata.

SOSTITUZIONE DELLA LAMA

• Per mezzo della chiave fornita svitare la vite di ssaggio della lama (8) ruotandola a sinistra.

• Per evitare la rotazione dell’alberino della sega circolare, durante la svitatura della vite di ssaggio della lama bisogna bloccare l’alberino con il pulsante di blocco dell’alberino (10) (dis. D).

• Smontare la angia esterna (7).

• Per mezzo della leva della protezione inferiore (3) far scorrere la protezione inferiore (9) in modo che rientri al massimo nella protezione superiore (2) (in questo momento va controllato lo stato e il funzionamento della molla di ritorno della protezione inferiore).

• Estrarre la lama attraverso la fessura nella piastra di base (5) della sega circolare.

• Inserire la nuova lama in modo che i denti della lama e la freccia posta su di essa corrispondano alla direzione indicata dalla freccia posta sulla protezione inferiore.

• Inlare la lama attraverso la fessura nella piastra di base della sega circolare e montarla sull’alberino, operando in successione inversa rispetto alla procedura di smontaggio. Bisogna fare attenzione a montare la lama con i denti rivolti nella direzione corretta. La direzione di rotazione dell’alberino dell’elettroutensile è indicata dalla freccia sul corpo della sega circolare.

SOSTITUZIONE DELLE SPAZZOLE IN GRAFITE

Le spazzole in grate del motore consumate (più corte di 5 mm), bruciate o spaccate vanno immediatamente sostituite. Entrambe le spazzole vanno sostituite allo stesso tempo.

• Svitare il coperchio delle spazzole (16) (dis. E).

• Estrarre le spazzole consumate.

• Rimuovere l’eventuale polvere di grate, per mezzo di aria compressa.

• Inserire le nuove spazzole in grate (dis. F) (le spazzole devono entrare comodamente nel fermaspazzole).

• Rimontare il coperchio delle spazzole (16).75 Dopo la sostituzione delle spazzole bisogna avviare l’elettroutensile a vuoto e attendere un po’, anché le spazzole si adattino al commutatore del motore. La sostituzione delle spazzole in grate deve essere eseguita esclusivamente da personale qualicato, utilizzando ricambi originali. Ogni tipo di difetto deve essere eliminato da un punto autorizzato di assistenza tecnica del produttore. CARATTERISTICHE TECNICHE DATI NOMINALI Sega circolare Parametro Valore Tensione di alimentazione 230 V AC Frequenza di alimentazione 50 Hz Potenza nominale 1200 W Velocità a vuoto dell’alberino 5500 min

Ambito di taglio inclinato 0° - 45° Diametro esterno della lama 185mm Diametro del foro della lama 20mm Spessore massimo del materiale da tagliare Taglio perpendicolare 65mm Taglio inclinato (45°) 43mm Classe di isolamento II Peso 3,8kg Anno di produzione

Livello di pressione acustica: Lp

= 92,1 dB(A) K = 3 dB(A) Livello di potenza acustica: Lw

= 103,1 dB(A) K = 3 dB(A) Accelerazione ponderata in frequenza delle vibrazioni:

PROTEZIONE DELL’AMBIENTE

Le apparecchiature elettriche ed elettroniche non devono essere smaltite con i riuti domestici, ma consegnate a centri autorizzati per il loro smaltimento. Informazioni circa lo smaltimento sono fornite dal venditore dell’apparecchiatura o dalle autorità locali. Le apparecchiature elettriche ed elettroniche usate contengono sostanze nocive per l’ambiente. Le apparecchiature non riciclate costituiscono un rischio potenziale per l’ambiente e per la salute umana.* Ci si riserva il diritto di eettuare modiche.La „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (detta di seguito: „ Grupa Topex”) informa che tutti i diritti d’autore sul contenuto del presente manuale (detto di seguito: „Manuale”), che riguardano, tra l’altro, il testo, le fotograe, gli schemi e i disegni contenuti e anche la sua composizione, appartengono esclusivamente alla Grupa Topex sono protetti giuridicamente secondo la legge del 4 febbraio 1994, sul diritto d’autore e diritti connessi (Gazz. U. polacca del 2006 n. 90 posizione 631 con successive modiche). La copia, l’elaborazione, la pubblicazione, la modica a scopo commerciale, sia dell’intero Manuale che di singoli suoi elementi, senza il consenso scritto della Grupa Topex, sono severamente vietate e comportano responsabilità civile e penale.

Dichiarazione di conformità CE Produttore: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Prodotto: Sega circolare Modello: 58G488 Nome commerciale: GRAFITE Numero di serie: 00001 ÷ 99999 La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore. Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva macchine 2006/42/CE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE. E soddisfa i requisiti degli standard: EN 62841-1:2015/A11:2022; EN 62841-2-5:2014; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019/A1:2021; EN 61000-3-3:2013/A2:2021; EN IEC 63000:2018 Organismo notificato: N. 0123; TŰV SŰD Product Service GmbH, Ridlerstraβe 65, 80339 Műnchen, Germania. Certificato di esame CE del tipo n: M8A 097526 0070 Rev. 02 La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non include i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: Grupa Topex Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Responsabile della qualità del gruppo TOPEX Varsavia, 2023-07-31
