Produkttyp	Kreissäge
Marke	Graphite
Modell	58G488
Herstellungsjahr	2023
Stromversorgung	230 V AC, 50 Hz
Leistung	1200 W
Leerlaufdrehzahl	5500 min⁻¹
Sägeblattdurchmesser	185 mm
Sägeblattbohrung	20 mm
Maximale Schnitttiefe (90°)	65 mm
Maximale Schnitttiefe (45°)	43 mm
Gehrungswinkelbereich	0° bis 45°
Gewicht	3,8 kg
Schutzklasse	II
Schalldruckpegel (LpA)	92,1 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	103,1 dB(A), K=3 dB(A)
Vibration (ah)	2,092 m/s², K=1,5 m/s²
Parallele Führung inklusive	Ja, 1 Stück
Mitgelieferte Sägeblätter	2 Stück
Transportkoffer	Ja, enthalten
Hauptfunktionen	Gerade Schnitte, Gehrungsschnitte, Tauchschnitte, parallele Führung
Wartung und Reinigung	Reinigung der Lüftungsschlitze, Austausch von Sägeblatt und Kohlebürsten
Sicherheit	Automatische untere Schutzhaube, Schaltersperre, Rückschlagschutz
Ersatzteile und Reparaturfähigkeit	Standard-Sägeblätter erhältlich, Kohlebürsten austauschbar, autorisierter Kundendienst
Allgemeine Informationen	Innenbereich, Heimwerken und leichte Arbeiten

Häufig gestellte Fragen - 58G488 Graphite

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Tiefenverriegelungshebel (12), stellen Sie die gewünschte Tiefe mit der Skala (0-65 mm) ein, und ziehen Sie den Hebel wieder fest.

Wie wechsle ich das Sägeblatt?

Trennen Sie die Säge vom Stromnetz. Verwenden Sie den Schraubenschlüssel, um die Befestigungsschraube (8) durch Drehen nach links zu lösen, während Sie die Spindel mit der Verriegelungstaste (10) blockieren. Entfernen Sie den Flansch (7) und das alte Sägeblatt. Montieren Sie das neue unter Beachtung der Drehrichtung (Pfeil auf der Schutzhaube).

Wie verwende ich die parallele Führung?

Lösen Sie den Feststellknopf (4), führen Sie die Führungsschiene in die Löcher des Fußes (5) ein, stellen Sie den gewünschten Abstand mit der Skala ein, und ziehen Sie den Knopf fest. Die Führung kann rechts oder links montiert werden.

Welche Leistung hat diese Kreissäge?

Die Leistung beträgt 1200 W, bei einer Spannung von 230 V und einer Frequenz von 50 Hz.

Wie führe ich einen Gehrungsschnitt durch?

Lösen Sie den Feststellknopf des Fußes (17), neigen Sie den Fuß auf den gewünschten Winkel (0° bis 45°) mit der Skala, und ziehen Sie den Knopf fest. Führen Sie den Schnitt mit einer gleichmäßigen Bewegung aus.

Was tun, wenn das Sägeblatt im Werkstück steckt?

Lassen Sie sofort den Schalter los und halten Sie die Säge still, bis das Blatt vollständig zum Stillstand gekommen ist. Entfernen Sie das Blatt nicht, während es sich bewegt. Überprüfen Sie die Ursache des Feststeckens (stumpfes Blatt, falsche Tiefe usw.), bevor Sie fortfahren.

Wie wechsle ich die Kohlebürsten?

Trennen Sie die Säge vom Netz. Lösen Sie die Abdeckungen (16), entfernen Sie die alten Bürsten, reinigen Sie das Innere mit Druckluft, setzen Sie die neuen Bürsten ein (müssen frei gleiten) und setzen Sie die Abdeckungen wieder auf. Lassen Sie die Säge einige Minuten im Leerlauf laufen, um die Bürsten einzuschleifen.

Welche Sägeblatttypen werden empfohlen?

Verwenden Sie nur Sägeblätter mit 185 mm Durchmesser und 20 mm Bohrung, die der Norm EN 847-1 entsprechen und vom Hersteller empfohlen werden. Verwenden Sie keine Schleifscheiben und keine Blätter ohne Hartmetallzähne.

Wie reinige ich die Kreissäge?

Trennen Sie das Gerät vom Netz. Reinigen Sie die Lüftungsschlitze mit einer Bürste oder Druckluft (tragen Sie Schutzbrille und Maske). Verwenden Sie kein Benzin oder aggressive Lösungsmittel. Vermeiden Sie das Einführen spitzer Gegenstände in die Öffnungen.

Wo finde ich Ersatzteile?

Wenden Sie sich an einen autorisierten Graphite-Kundendienst oder einen Fachhändler. Standard-Sägeblätter (185x20 mm) sind weit verbreitet.

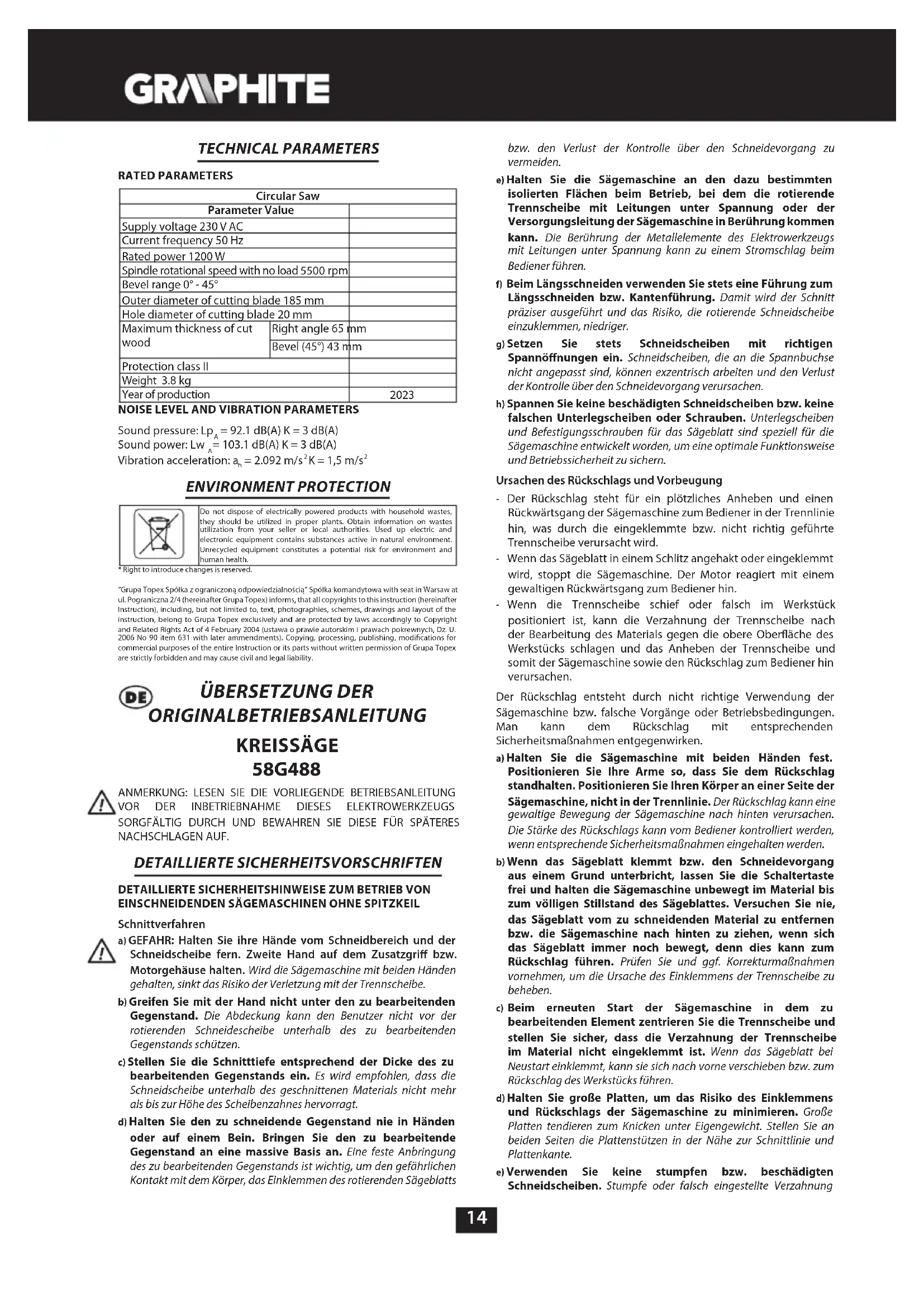

BEDIENUNGSANLEITUNG 58G488 Graphite

DE BETRIEBSANLEITUNG......14

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

KREISSÄGE 58G488

ANMERKUNG: LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER INBETRIEBNAHME DIESES ELEKTROWERKZEUGS SORGFÄLTIG DURCH UND BEWAHREN SIE DIESE FÜR SPÄTERES NACHSCHLAGEN AUF.

DETAILIERTE SICHERHEITSVORSCHRIFTEN

DETAILIERTE SICHERHEITSHINWEISE ZUM BETRIEB VON EINSCHNEIDENDEN SÄGEMASCHINEN OHNE SPITZKEIL

Schnittverfahren

a) GEFAHR: Halten Sie ihre Hände vom Schneidbereich und der Schneidscheibe fern. Zweite Hand auf dem Zusatzgriff bzw. Motorgehäuse halten. Wird die Sägemaschine mit beiden Händen gehalten, sinkt das Risiko der Verletzung mit der Trennscheibe.

b) Greifen Sie mit der Hand nicht unter den zu bearbeitenden Gegenstand. Die Abdeckung kann den Benutzer nicht vor der rotierenden Schneidescheibe unterhalb des zu bearbeitenden Gegenstands schützen.

c) Stellen Sie die Schnitttiefe entsprechend der Dicke des zu bearbeitenden Gegenstands ein. Es wird empfohlen, dass die Schneidscheibe unterhalb des geschnittenen Materials nicht mehr als bis zur Höhe des Scheibenzahnes hervorragt.

d) Halten Sie den zu schneidende Gegenstand nie in Händen oder auf einem Bein. Bringen Sie den zu bearbeitende Gegenstand an eine massive Basis an. Eine feste Anbringung des zu bearbeitenden Gegenstands ist wichtig, um den gefährlichen Kontakt mit dem Körper, das Einklemmen des rotierenden Sägeblatts

bzw. den Verlust der Kontrolle über den Schneidevorgang zu vermeiden.

e) Halten Sie die Sägemaschine an den dazu bestimmten isolierten Flächen beim Betrieb, bei dem die rotierende Trennscheibe mit Leitungen unter Spannung oder der Versorgungsleitung der Sägemaschine in Berührung kommen kann. Die Berührung der Metallelemente des Elektrowerkzeugs mit Leitungen unter Spannung kann zu einem Stromschlag beim Bediener führen.
f) Beim Längsschneiden verwenden Sie stets eine Führung zum Längsschneiden bzw. Kantenführung. Damit wird der Schnitt präziser ausgeführt und das Risiko, die rotierende Schneidscheibe einzuklemmen, niedriger.
g) Setzen Sie stets Schneidscheiben mit richtigen Spannöffnungen ein. Schneidscheiben, die an die Spannbuchse nicht angepasst sind, können exzentrisch arbeiten und den Verlust der Kontrolle über den Schneidevorgang verursachen.
h) Spannen Sie keine beschädigten Schneidscheiben bzw. keine falschen Unterlegscheiben oder Schrauben. Unterlegscheiben und Befestigungsschrauben für das Sägeblatt sind speziell für die Sägemaschine entwickelt worden, um eine optimale Funktionsweise und Betriebssicherheit zu sichern.

Ursachen des Rückschlags und Vorbeugung

• Der Rückschlag steht für ein plötzliches Anheben und einen Rückwärtsgang der Sägemaschine zum Bediener in der Trennlinie hin, was durch die eingeklemmte bzw. nicht richtig geführte Trennscheibe verursacht wird.
• Wenn das Sägeblatt in einem Schlitz angehakt oder eingeklemmt wird, stoppt die Sägemaschine. Der Motor reagiert mit einem gewaltigen Rückwärtsgang zum Bediener hin.
• Wenn die Trennscheibe schief oder falsch im Werkstück positioniert ist, kann die Verzahnung der Trennscheibe nach der Bearbeitung des Materials gegen die obere Oberfläche des Werkstücks schlagen und das Anheben der Trennscheibe und somit der Sägemaschine sowie den Rückschlag zum Bediener hin verursachen.

Der Rückschlag entsteht durch nicht richtige Verwendung der Sägemaschine bzw. falsche Vorgänge oder Betriebsbedingungen. Man kann dem Rückschlag mit entsprechenden Sicherheitsmaßnahmen entgegenwirken.

a) Halten Sie die Sägemaschine mit beiden Händen fest. Positionieren Sie Ihre Arme so, dass Sie dem Rückschlag standhalten. Positionieren Sie Ihren Körper an einer Seite der Sägemaschine, nicht in der Trennlinie. Der Rückschlag kann eine gewaltige Bewegung der Sägemaschine nach hinten verursachen. Die Stärke des Rückschlags kann vom Bediener kontrolliert werden, wenn entsprechende Sicherheitsmaßnahmen eingehalten werden.
b) Wenn das Sägeblatt klemmt bzw. den Schneidevorgang aus einem Grund unterbricht, lassen Sie die Schaltertaste frei und halten die Sägemaschine unbewegt im Material bis zum völligen Stillstand des Sägeblattes. Versuchen Sie nie, das Sägeblatt vom zu schneidenden Material zu entfernen bzw. die Sägemaschine nach hinten zu ziehen, wenn sich das Sägeblatt immer noch bewegt, denn dies kann zum Rückschlag führen. Prüfen Sie und ggf. Korrekturmaßnahmen vornehmen, um die Ursache des Einklemmens der Trennscheibe zu beheben.
c) Beim erneuten Start der Sägemaschine in dem zu bearbeitenden Element zentrieren Sie die Trennscheibe und stellen Sie sicher, dass die Verzahnung der Trennscheibe im Material nicht eingeklemmt ist. Wenn das Sägeblatt bei Neustart einklemmt, kann sie sich nach vorne verschieben bzw. zum Rückschlag des Werkstücks führen.
d) Halten Sie große Platten, um das Risiko des Einklemmens und Rückschlags der Sägemaschine zu minimieren. Große Platten tendieren zum Knicken unter Eigengewicht. Stellen Sie an beiden Seiten die Plattenstützen in der Nähe zur Schnittlinie und Plattenkante.
e) Verwenden Sie keine stumpfen bzw. beschädigten Schneidscheiben. Stumpfe oder falsch eingestellte Verzahnung

des Sägeblattes bildet einen engen Sägenschnitt, wodurch zum übermäßigen Reiben, Einklemmen und Rückschlag kommt

f) Vor dem Schnittvorgang stellen Sie die Schnitttiefe- und Neigungswinkelklemmen richtig ein. Werden die Einstellungen der Sägemaschine beim Schneiden geändert, kann es zum Einklemmen und Rückschlag kommen.
g) Gehen Sie besonders vorsichtig beim Tiefschneiden in den Trennwänden vor. Das Sägeblatt kann andere Objekte, die von außen nicht sichtbar sind, Schneider und somit zum Rückschlag führen.

Funktionen der Schutzabdeckung

a) Vor jedem Gebrauch stellen Sie sicher, dass die untere Abdeckung richtig aufgeschoben ist. Verwenden Sie die Sägemaschine nicht, wenn sich die untere Abdeckung keine freien Bewegungen ausführt und nicht sofort schließt. Die untere Abdeckung darf in der offenen Stellung nicht befestigt bzw. gelassen werden. Bei einem zufälligen Herunterfallen der Sägemaschine kann die untere Abdeckung geknickt werden. Heben Sie die untere Abdeckung mit dem Rückzuggriff und stellen Sie sicher, dass die Abdeckung sich frei bewegt und das Sägeblatt oder andere Gerätelemente bei jedem Einstellwinkel und jeder Schnitttiefe nicht berührt.
b) Prüfen Sie die Funktionsweise der Feder der unteren Abdeckung. Wenn die Abdeckung und Feder nicht richtig arbeiten, müssen sie vor dem Gebrauch repariert werden. Die Funktion der unteren Abdeckung kann durch beschädigte Teile, klebrige Ablagerungen bzw. Abfallschichten verlangsamt werden.
c) Das manuelle Zurückziehen der unteren Abdeckung ist nur bei Sonderschnitten wie „Tiefschnitt“ und „Komplexer Schnitt“ zugelassen. Heben Sie die untere Abdeckung mit dem Rückzuggriff und geben Sie diese frei, wenn das Sägeblatt sich ins Werkstück vertieft. Bei allen anderen Schnittarten empfehlen wir, dass die untere Abdeckung selbsttätig funktioniert.
d) Vor dem Ablegen der Sägemaschine auf den Werkstattisch oder Fußboden prüfen Sie stets, dass die untere Abdeckung die Schneidscheibe verdeckt. Die nicht verdeckte, rotierende Schneidescheibe wird den Rückwärtsgang der Sägemaschine verursachen, die alles in ihrem Weg schneiden wird. Berücksichtigen Sie die Zeit, die zum Stillstand des Sägeblattes nach Ausschalten benötigt wird.

Zusätzliche Sicherheitsanweisung

Sicherheitsmaßnahmen

a) Verwenden Sie keine beschädigten oder verformten Schneidescheiben.
b) Verwenden Sie keine Schleifscheiben.
c) Verwenden Sie nur die vom Hersteller empfohlenen Schneidescheiben, die den Anforderungen der Norm EN 847-1 entsprechen.
d) Verwenden Sie keine Schneidescheiben, die über keine Verzahnung mit Hartmetallschicht verfügen.
e) Der Staub aus bestimmten Holzarten kann für die Gesundheit gefährlich sein. Direkter physischer Kontakt mit Stäuben kann allergische Reaktionen und/oder Erkrankungen der Atemwege beim Bediener oder bei Dritten verursachen. Stäube vom Eichen- bzw. Buchenholz gelten als krebserregend, insbesondere in Kombination mit Substanzen zur Holzbearbeitung (Holzschutzmittel).

f) Verwenden Sie geeignete persönliche Schutzausrüstung wie:

- Gehörschutz, um das Risiko des Gehörverlusts zu reduzieren;

- Augenschutzabdeckung;

- Schutz für Ihre Atemwege, um das Risiko der Inhalation von schädlichen Stäuben zu reduzieren;

- Handschuhe zum Umgang mit Schneidescheiben (halten Sie die Schneidescheiben möglichst am Haltegriff) und anderen rauen und scharfen Stoffen;

g) Beim Holzschneiden schließen Sie das System an das Absaugungssystem an.

Sicherheitsbewusstes Arbeiten

a) Passen Sie die Schneidescheibe an die Art des zu schneidenden Stoffs an.
b) Verwenden Sie nie die Sägemaschine zum Schneiden von Werkstücken, die kein Holz bzw. keine holzähnlichen Stoffe sind.
c) Verwenden Sie niemals die Sägemaschine ohne Abdeckung oder falls die Abdeckung gesperrt ist.
d) Der Fußboden im Arbeitsbereich der Maschine muss Gut gepflegt sein, darf keine losen Materialien und herausragenden Elemente aufweisen.
e) Sorgen Sie für eine entsprechende Beleuchtung des Arbeitsplatzes.
f) Der Bediener der Maschine soll entsprechend betriebs- und bedienungsmäßig geschult werden.
g) Verwenden Sie nur scharfe Schneidescheiben.
h) Beachten Sie die max. Drehzahl, die auf der Schneidescheibe angegeben ist.
i) Stellen Sie sicher, dass die verwendeten Teile den Empfehlungen des Herstellers entsprechen.
j) Trennen Sie die Säge von der Netzversorgung vor den Wartungsarbeiten.
k) Von der Stromversorgung sofort trennen, wenn die Versorgungsleitung beschädigt wird. DIE VERSORGUNGSLEITUNG VOR DEM AUSSCHALTEN DER NETZVERSORGUNG NICHT BERÜHREN.
I) Wenn die Säge mit einem Laser ausgerüstet ist, darf der Laser gegen eine andere Laserart ausgetauscht werden und alle Reparaturen müssen vom Kundendienst durchgeführt werden. Richten Sie den Laserstrahl nicht auf Menschen oder Tiere.
m) Verwenden Sie das Werkzeug nicht im stationären Modus. Nicht geeignet für den Einsatz mit dem Schnittisch.
n) Befestigen Sie das Werkstück auf einer stabilen Oberfläche und sichern Sie es mit einer Klemme oder einem Schraubstock. Es ist sicherer, das Werkstück derart zu befestigen, als es in der Hand zu halten.
o) Bevor Sie das Werkzeug ablegen, warten Sie ab, bis das Sägeblatt zum vollständigen Stillstand kommt. Das Sägeblatt kann verklemmen und einen Verlust der Kontrolle über das Gerät verursachen.

ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.

Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets das Restrisiko einer Verletzung.

AUFBAU UND ANWENDUNG

Die Kreissäge ist ein manuell betriebenes Elektrowerkzeug mit der II. Isolierklasse. Das Gerät wird mit einem einphasigen Kommutatormotor betrieben. Dieses Elektrowerkzeug wird breit zum Schneiden von Holzelementen sowie holzähnlichen Stoffen verwendet, die an die Gerätgröße angepasst sind. Verwenden Sie das Gerät nicht zum Schneiden von Brennholz. Sämtliche Versuche, die Schrägsäge zu anderen Zwecken als angegeben zu verwenden, gelten als der bestimmungsgemäße Gebrauch des Gerätes. Verwenden Sie die Kreissäge nur mit geeigneten Schneidescheiben, mit Verzahnung mit einer Hartmetallschicht. Die Kreissäge ist geeignet für die Ausführung von leichten Werkstattarbeiten und allen Arbeiten, die Zuhause selbst durchgeführt werden (Heimwerker).

Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist nicht zugelassen.

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1. Staubabsaugstutzen
2. Obere Abdeckung
3. Hebel der unteren Abdeckung

4. Regler der parallelen Führungsverriegelung

5. Fuß der Kreissäge

6. Schneidescheibe

7. Flanschunterlage

8. Befestigungsschraube für Schneidescheibe

9. Untere Abdeckung

10. Taste der Spindelarretierung

11. Vorderer Haltegriff

12. Verriegelungshebel für Schnitttiefe

13. Hauptschalter

14. Taste der Schalterverriegelung

15. Haupthaltegriff

16. Bürstendeckel

17. Verriegelungsregler für Fußeinstellungen

18. Anreißnadel 0° für Winkelschneiden

19. Anreißnadel 0° für Senkrechtschneiden

* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten

BESCHREIBUNG FÜR VERWENDETE GPAPHISCHE ZEICHEN

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSSTATTUNG UND ZUBEHÖR

1. Parallele Führung - 1 St.

2. Schneidescheibe - 2 St.

3. Sechskantschlüssel - 1 St.

4. Transportkoffer -1 St.

BETRIEBSVORBEREITUNG

SCHNITTTIEFE EINSTELLEN

Die Schnitttiefe ist von 0 bis 65 mm regelbar.

• Den Verriegelungshebel für Schnitttiefe (12) freigeben.

• Gewünschte Schnitttiefe (mit Skala) einstellen.

- Den Verriegelungshebel für Schnitttiefe (12) (Abb. A) arretieren.

FÜHRUNG ZUM PARALLELSCHNEIDEN MONTIEREN

Beim Schneiden des Werkstücks in enge Stücke ist die parallele Führung zu verwenden. Die Führung kann an der linken oder rechten Seite des Elektrowerkzeugs angebracht werden.

- Den Regler der parallelen Führung (4) lösen.

• Die Leiste der parallelen Führung in zwei Öffnungen im Fuß der Kreissäge (5) einlegen.

- Den gewünschten Abstand (mit Skala) einstellen.

• Die parallele Führung mit dem Regler der parallelen Führungsverriegelung (4) montieren.

Die parallele Führung kann ebenfalls zum Schrägschneiden im Bereich von 0° bis 45° eingesetzt werden.

Lassen Sie nie zu, dass sich hinter der eingeschalteten Kreissäge Ihre Hand oder Finger befinden. Beim Rückschlag kann die Kreissäge dann auf Ihre Hand herunterfallen und schwere Körperverletzung verursachen.

UNTERE ABDECKUNG SCHWENKEN

Die untere Abdeckung (9) der Schneidescheibe (6) wird beim Kontakt mit dem Werkstück automatisch allmählich geschwenkt.

Um sie manuell zu schwenken, ist der Hebel der unteren Abdeckung (3) zu verschieben.

STAUBABFÜHRUNG

Die Kreissäge ist mit einem Staubabsaugstutzen (1) ausgestattet, der die Absaugung der beim Schneiden entstehenden Spänen und Stäuben ermöglicht.

BETRIEB / EINSTELLUNGEN

EIN-/AUSSCHALTEN

Die Netzspannung muss dem Spannungswert entsprechen, der im Typenschild der Schrägsäge angegeben worden ist. Halten Sie die Kreissäge beim Betätigen mit beiden Händen fest, denn das Motordrehmoment kann zu einer nicht kontrollierten Umdrehung des Elektrowerkzeugs führen.

Beachten Sie, dass nach Ausschalten des Gerätes die beweglichen Elemente der Kreissäge eine Zeit lang immer noch rotieren.

Die Kreissäge ist mit der Taste der Schalterverriegelung (14) ausgestattet, die vor einem versehentlichen Start des Werkzeugs schützt.

Einschalten:

• Die Taste der Schalterverriegelung (14) (Abb. B) drücken.

• Die Taste des Schalters (13) drücken.

Ausschalten:

• Die Taste des Schalters (13) freigeben.

SCHNEIDEN

- Beim Anfang der Arbeit halten Sie die Kreissäge stets mit beiden Händen an beiden Haltegriffen fest.

- Die Kreissäge darf nur dann eingeschaltet werden, wenn sie von dem zu bearbeitenden Material weggezogen ist.

- Drücken Sie die Kreissäge nicht zu stark, sondern mäßig und kontinuierlich an.

- Nach dem Schneiden warten Sie bis zum vollständigen Stillstand der Schneidescheibe.

- Wird der Schneidevorgang unterbrochen, warten Sie beim Fortfahren ab, dass die Kreissäge ihre maximale Drehzahl erreicht und erst dann führen Sie die Schneidescheibe ins Werkstück hinein.

- Beim Querschneiden von Materialfasern (Holzfasern) werden die Fasern manchmal angehoben und abgerissen (der Vorschub der Kreissäge mit niedriger Drehzahl minimalisiert diese Tendenz).

- Stellen Sie sicher, dass die untere Abdeckung bis zur Endstellung kommt.

- Vor dem Schneiden stellen Sie stets sicher, dass der Verriegelungshebel für Schnitttiefe sowie Verriegelungsregler für Fußeinstellungen richtig zugeschraubt sind.

- Für die Kreissäge verwenden Sie ausschließlich Schneidescheiben mit einem richtigen Außen- und Spanndurchmesser.

• Das Werkstück ist sicher zu befestigen.

- Den breiteren Teil des Fußes der Kreissäge stellen Sie auf dem nicht geschnittenen Materialteil.

Wenn das Werkstück klein ist, befestigen Sie es mit Klemmen. Falls der Fuß der Kreissäge sich am bearbeiteten Material nicht verschiebt, sondern angehoben wird, kann es zum Rückschlag kommen.

Entsprechende Befestigung des zu schneidenden Materials sowie festes Halten der Kreissäge gewährleisten volle Kontrolle über das Gerät und verhindern somit das Risiko von Körperverletzung. Versuchen Sie nie kurze Materialstücke mit der Hand festzuhalten.

SCHRÄGSCHNEIDEN

- Lösen Sie den Verriegelungsregler für Fußestellungen (17) (Abb. C).

- Stellen Sie den Fuß der Kreissäge unter gewünschten Winkel (von 0° bis 45°) mit der Skala ein.

• Drehen Sie den Verriegelungsregler für Fußeinstellungen (17) zu.

Beachten Sie, dass beim Schrägschneiden das Risiko des Rückschlags (Einklemmens der Schneidscheibe) höher ist. Aus diesem Grund ist es besonders zu beachten, dass der Fuß der Kreissäge mit der ganzen Oberfläche ans Werkstück anliegt. Führen Sie den Schnitt stufenlos aus.

EINSTICH INS WERKSTÜCK

Vor der Regulierung trennen Sie die Kreissäge von der Netzspannung.

• Stellen Sie die gewünschte Schnitttiefe entsprechend der Dicke des Werkstücks ein.
• Stellen Sie die Kreissäge so schräg ein, dass die vordere Kante des Fußes der Kreissäge sich auf dem Werkstück stützt und die Anreißnadel 00 für Senkrechtschneiden sich in der vorgesehenen Schnittlinie befindet.
• Nach dem Aufstellen der Kreissäge in der Starposition heben Sie die untere Abdeckung (9) mit dem Hebel der unteren Abdeckung (3) (die Schneidescheibe der Kreissäge ist über dem Werkstück angehoben).
• Betätigen Sie das Elektrowerkzeug und warten Sie ab, bis die Scheidescheibe ihre volle Drehzahl erreicht.
• Senken Sie allmählich die Kreissäge und vertiefen die Schneidscheibe ins Werkstück (bei diesem Vorgang soll die vordere Kante des Fußes der Kreissäge die Oberfläche des Werkstücks berühren).
• Wenn die Schneidscheibe mit dem Schneiden anfängt, geben Sie die untere Abdeckung frei.
• Wenn der Fuß der Kreissäge mit seiner ganzen Oberfläche das Material berühren wird, fahren Sie mit dem Schneiden fort und schieben die Kreissäge nach vorne.
• Ziehen Sie nie die Kreissäge mit rotierenden Schneidescheibe weg, denn dadurch das Risiko des Rückschlags entsteht.
• Schließen Sie den Einstichvorgang umgekehrt zu dessen Start ab, indem Sie die Kreissäge um die Kontaktlinie der vorderen Kante des Sägenfußes mit dem Werkstück drehen.
• Nach Ausschalten der Kreissäge warten Sie ab, bis die Schneidescheibe zum vollständigen Stillstand kommt bevor Sie das Elektrogerät vom Werkstück ausfahren.
• Gegebenenfalls führen Sie die Finishbearbeitung von Kanten mit einer Blattsäge oder Handsäge aus.

GROSSE MATERIALSTÜCKE SCHNEIDEN ODER ABSCHNEIDEN

Beim Durchschneiden größerer Platten oder Bretter sind sie entsprechend zu unterstützen, um einen ev. Ruck der Schneidescheibe (Rückschlag) durch das Einklemmen der Schneidescheibe im Sägeschnitt im Werkstück zu verhindern.

• Unterstützen Sie die Platte oder das Brett nah an der Schnittstelle.
• Stellen Sie sicher, ob die Einstellungen der Schneideplatte gewährleisten, dass es zu keiner Beschädigung des Werkstattisches oder der Stütze beim Schneidevorgang kommt.

BEDIENUNG UND WARTUNG

Vor allen Montage-, Einstellungs-, Reparatur- oder Bedienungsarbeiten trennen Sie den Stecker der Versorgungsleitung aus der Netzsteckdose.

• Sorgen Sie dafür, dass die Lüftungsöffnungen im Gehäuse der Kreissäge stets frei und staubfrei sind. Halten Sie auch alle Einstellungselemente der Kreissäge sauber. Reinigen Sie diese Elemente ggf. mit einem Pinsel. Zur wirksamsten Reinigung verwenden Sie Druckluft. Bei der Reinigung mit Druckluft tragen Sie stets Splitterschutzbrille und Gesichtsschutzmaske. Die Reinigung von Lüftungsöffnungen durch Einschieben von scharfen Elementen wie Schraubendrehern usw. ist nicht zugelassen.
• Zur Reinigung verwenden Sie kein Benzin, Lösemittel sowie keine Reinigungsmittel, die die Kunststoffelemente der Kreissäge beschädigen könnten.
• Bei einer zu starken Funkenbildung am Motorkommutator ist das Elektrowerkzeug auszuschalten und zur Kundendienstwerkstatt zu bringen.
• Bei Normalgebrauch wird die Schneidescheibe nach bestimmter Zeit stumpf. Von einer stumpfen Schneidescheibe zeigt der nötige stärkere Andruck beim Schieben der Kreissäge beim Schneidevorgang. Wird eine Beschädigung der Schneidescheibe festgestellt, so ist sie unverzüglich auszutauschen.

• Die Schneidescheibe muss immer Schaff sein.

AUSTAUSCH DER SCHNEIDESCHEIBE

• Schrauben Sie die Befestigungsschraube der Schneidescheibe (8) mit dem mitgelieferten Schlüssel nach links ab.
• Um der Drehung der Spindel der Kreissäge entgegenzuwirken, sperren Sie die Schneidescheibe beim Abschrauben der Befestigungsschraube mit der Taste der Spindelarretierung (10) (Abb. D).
  • Bauen Sie die äußere Flanschunterlage (7) ab.
• Mit dem Hebel der unteren Abdeckung (3) schieben Sie die untere Abdeckung (9) so, dass sie maximal in der oberen Abdeckung (2) verdeckt wird (prüfen Sie dabei die Zugfeder der unteren Abdeckung auf den Zustand und die Funktionsweise).
• Fahren Sie die Schneidescheibe durch den Schlitz am Fuß der Kreissäge (5) aus.
• Bringen Sie eine neue Schneidescheibe in die Position, in der die eingestellte Verzahnung mit der Richtung des Pfeils auf der unteren Abdeckung vollkommen übereinstimmt.
• Schieben Sie die Schneidescheibe in den Schlitz am Fuß der Kreissäge und befestigen Sie sie an der Spindel, wobei das Demontageverfahren umgekehrt anzuwenden ist.

Beachten Sie, dass die Schneidescheibe mit der Verzahnung in richtiger Richtung montiert wird. Die Drehrichtung der Spindel des Elektrowerkzeugs zeigt der Pfeil auf dem Gehäuse der Kreissäge.

KOHLEBÜRSTEN AUSTAUSCHEN

Die verschleißten (kürzer als 5 mm), verbrannten oder gerissenen Kohlebürsten des Motors sind sofort auszutauschen. Es werden immer gleichzeitig beide Kohlebürsten ausgetauscht.

• Die Bürstenabdeckungen (16) (Abb. E) aufdrehen.
• Verschleißte Bürsten abnehmen.
- Mit Druckluft den eventuellen Kohlenstaub entfernen.
- Neue Kohlebürsten (Abb. F) einsetzen (Die Bürsten sollen sich frei in die Bürstenaufnahmen einsetzen lassen.)
• Die Bürstenabdeckungen (16) wieder montieren.

Nach dem Austausch von Bürsten das Elektrowerkzeug mit Leerlaufdrehzahl betätigen und etwas abwarten, bis die Bürsten sich an den Motorkommutator anpassen. Lassen Sie die Kohlebürsten ausschließlich von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen austauschen.

Alle Störungen sind durch den autorisierten Kundendienst des Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

Kreissäge
Parameter Wert
Versorgungsspannung 230 V AC
Versorgungsfrequenz 50 Hz
Nennleistung 1200 W
Leerlaufdrehzahl Spindel 5500 min		1
Schrägschneiden 0° - 45°
Außerer Durchmesser der Schneidescheibe 185 mm
Offnungsdurchmesser der Schneidescheibe 20 mm
Max. Dicke des Werkzeugs	Rechter Winkel	65 mm
	Schräg (45°)	43 mm
Schutzklasse II
Masse 3,8 kg
Baujahr		2023

LÄRM- UND SCHWINGUNGSANGABEN

Schalldruckpegel Lp, = 92,1 dB(A) K = 3 dB(A)

Schalleistungspegel Lw _a = 103,1 dB(A) K = 3 dB(A)

Wert der Schwingungsbeschleunigung: a_h=2,092 m/s^2K=1,5 m/s^2

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und Elektronik- Altgeräte enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentielle Gefahr für die Umwelt und Gesundheit der Menschen dar.

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex“) teilt mit, dass alle Urheberrechte auf den Inhalt der vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung“), darunter u. a. derer Text, Bilder, Schemata, Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut Gesetz über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBI. 2006 Nr. 90 Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das Kopieren, Verarbeiten, Veröffentlichen sowie Modifizieren der gesamten Betriebsanleitung bzw. deren Einzelelemente für kommerzielle Zwecke ohne Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann zivil- und strafrechtlich verfolgt werden.

EG-Konformitätserklärung

Seriennummer: 00001 ÷ 99999

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.

Das oben beschriebene Produkt entspricht den folgenden Dokumenten:

Maschinenrichtlinie 2006/42/EG

Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit

RoHS-Richtlinie 2011/65/EU, geändert durch Richtlinie 2015/863/EU

Und erfüllt die Anforderungen der Normen:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Benannte Stelle:

Nr. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Deutschland

EG-Baumusterprüfbescheinigung Nr:

Diese Erklärung bezieht sich nur auf die Maschine in der Form, in der sie in Verkehr gebracht wird, und umfasst nicht die Bauteile

vom Endnutzer hinzugefügt oder von ihm nachträglich durchgeführt werden.

Name und Anschrift der in der EU ansässigen Person, die zur Erstellung des technischen Dossiers befugt ist:

Unterzeichnet im Namen von:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Qualitätsbeauftragter

Warschau, 2023-07-31

HU

Nr. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Vokietija

EB tipo tyrimo sertifikatas Nr:

M8A 097526 0070 02 red.
