58G488 - Žaga Graphite - Brezplačna navodila za uporabo

Vrsta izdelka	Krožna žaga
Znamka	Graphite
Model	58G488
Letnica izdelave	2023
Napajanje	230 V AC, 50 Hz
Moč	1200 W
Hitrost vrtenja brez obremenitve	5500 min⁻¹
Premer lista	185 mm
Premer luknje lista	20 mm
Največja globina reza (90°)	65 mm
Največja globina reza (45°)	43 mm
Razpon kota poševnega reza	0° do 45°
Teža	3,8 kg
Razred zaščite	II
Raven zvočnega tlaka (LpA)	92,1 dB(A), K=3 dB(A)
Raven zvočne moči (LwA)	103,1 dB(A), K=3 dB(A)
Vibracije (ah)	2,092 m/s², K=1,5 m/s²
Vzporedno vodilo vključeno	Da, 1 kos
Priloženi listi	2 kosa
Prenosni kovček	Da, vključen
Glavne funkcije	Ravni rez, poševni rez, potopni rez, vzporedno vodenje
Vzdrževanje in čiščenje	Čiščenje prezračevalnih odprtin, menjava lista in oglenih ščetk
Varnost	Samodejni spodnji pokrov, zaklepanje stikala, zaščita pred povratnim udarcem
Nadomestni deli in popravljivost	Standardni listi na voljo, zamenljive oglene ščetke, pooblaščen servis
Splošne informacije	Notranja uporaba, domača dela in lahka dela

Pogosto zastavljena vprašanja - 58G488 Graphite

Kako nastaviti globino reza?

Odvijte vzvod za zaklepanje globine (12), nastavite želeno globino s pomočjo lestvice (0-65 mm), nato ponovno zategnite vzvod.

Kako zamenjati list žage?

Izključite žago. S ključem odvijte pritrdilni vijak (8) z vrtenjem v levo, medtem ko blokirate vreteno s tipko za zaklepanje (10). Odstranite podložko (7) in rabljen list. Namestite novega v skladu s smerjo vrtenja (puščica na pokrovu).

Kako uporabljati vzporedno vodilo?

Odvijte ročico za zaklepanje (4), vstavite vodilo v luknje na podplatu (5), nastavite želeno razdaljo s pomočjo lestvice, nato zategnite ročico. Vodilo lahko namestite na desno ali levo stran.

Kakšna je moč te krožne žage?

Moč je 1200 W, z napetostjo 230 V in frekvenco 50 Hz.

Kako izvesti poševni rez?

Odvijte ročico za zaklepanje podplata (17), nagnite podplat na želeni kot (0° do 45°) s pomočjo lestvice, nato zategnite ročico. Rez izvedite z gladkim gibom.

Kaj storiti, če se list zagozdi v obdelovancu?

Takoj spustite stikalo in držite žago pri miru, dokler se list popolnoma ne ustavi. Ne odstranjujte lista v gibanju. Pred nadaljevanjem preverite vzrok zagozditve (top list, napačna globina itd.).

Kako zamenjati oglene ščetke?

Izključite žago. Odvijte pokrovčke (16), odstranite obrabljene ščetke, očistite notranjost s stisnjenim zrakom, vstavite nove ščetke (morajo prosto drseti) in namestite pokrovčke. Žago pustite nekaj minut prosto teči, da se ščetke uležejo.

Katere vrste listov so priporočene?

Uporabljajte samo liste premera 185 mm z luknjo 20 mm, skladne s standardom EN 847-1 in priporočene s strani proizvajalca. Ne uporabljajte brusilnih plošč ali listov brez karbidnih zob.

Kako očistiti krožno žago?

Izključite napravo. Očistite prezračevalne odprtine s čopičem ali stisnjenim zrakom (nosite očala in masko). Ne uporabljajte bencina ali agresivnih topil. Izogibajte se vstavljanju ostrih predmetov v odprtine.

Kje najti nadomestne dele?

Obrnite se na pooblaščen servis Graphite ali specializiranega prodajalca. Standardni listi (185x20 mm) so široko dostopni.

NAVODILA ZA UPORABO 58G488 Graphite

a) NEVARNOST: Roke držite stran od območja rezanja in žaginega lista. Drugo roko držite na pomožnem ročaju ali na ohišju motorja. Če z obema rokama držite žago, se zmanjša tveganje poškodbe z žaginim listom.

b) Z roko ne segajte pod obdelovani predmet. Zaščita vas pod obdelovanim predmetom ne bo obvarovala pred žaginim listom.

c) Nastavite globino reza v skladu z debelino obdelovanega predmeta. Priporočljivo je, da žagin list manj kot za višino zoba moli izpod rezanega materiala.

d) Obdelovanega predmeta nikoli ne držite v rokah ali na nogi. Obdelovani predmet pričvrstite v trdno stojalo. Dobra pričvrstitev obdelovanega predmeta je pomembna, da ne bi prišlo do nevarnega stika s telesom, zagozditve vrtečega žaginega lista ali izgube nadzora nad rezanjem.

e) Žago med delom držite za zato namenjene izolirane površine; pri delu lahko pride do stika med obračajočim se žaginimi listom in kablom pod napetostjo ali napajalnim kablom žage. V primeru, da pride do stika kovinskih delov električnega orodja s kablom pod napetostjo, lahko pride do električnega udara na uporabniku.

f) Med vzdolžnim rezanjem je treba vedno uporabljati vodilo za vzdolžno rezanje ali vodilo za robove. To izboljša natančnost reza in zmanjša možnost zagozditve obračajočega se žaginega lista.

g) Vedno uporabljajte žagin list pravilnih dimenzij za vpenjalno odprtino. Žagini listi, ki ne ustrezajo vpenjalni odprtini, lahko delujejo ekscentrično, kar povzroči izgubo nadzora nad delom.

h) Nikoli ne pritrdite poškodovanih žaginih listov ali neustreznih podložk ali vijakov. Pritrdilne podložke in vijaki za žagine liste so izdelani posebej za žago, da bi zagotovili optimalno delovanje in varno uporabo.

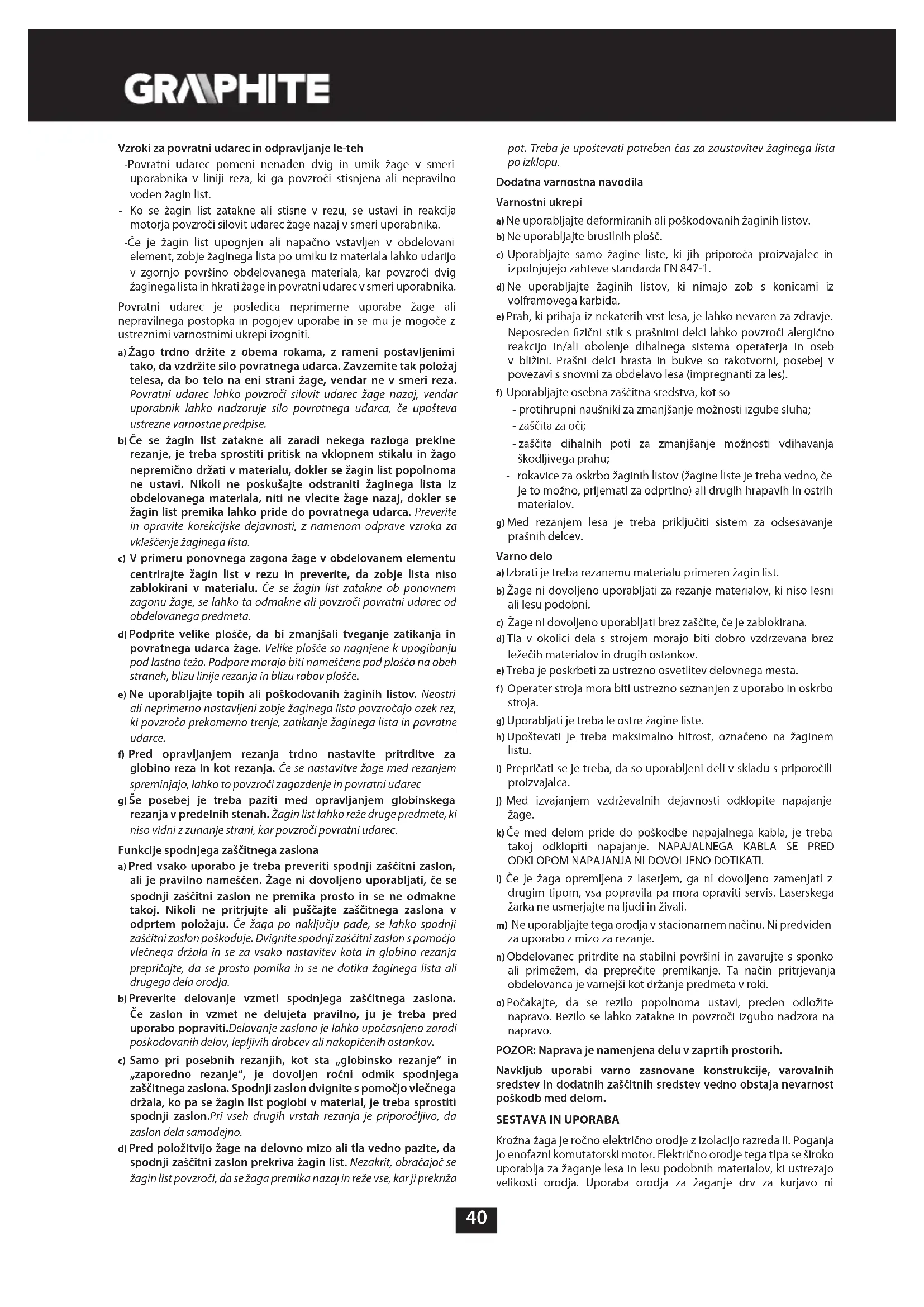

Vzroki za povratni udarec in odpravljanje le-teh

-Povratni udarec pomeni nenaden dvig in umik žage v smeri uporabnika v liniji reza, ki ga povzroči stisnjena ali nepravilno voden žagin list.

- Ko se žagin list zatakne ali stisne v rezu, se ustavi in reakcija motorja povzroči silovit udarec žage nazaj v smeri uporabnika.

-Če je žagin list upognjen ali napačno vstavljen v obdelovani element, zobje žaginega lista po umiku iz materiala lahko udarijo v zgornjo površino obdelovanega materiala, kar povzroči dvig žaginega lista in hkrati žage in povratni udarec v smeri uporabnika.

Povratni udarec je posledica neprimerne uporabe žage ali nepravilnega postopka in pogojev uporabe in se mu je mogoče z ustreznimi varnostnimi ukrepi izogniti.

a) Žago trdno držite z obema rokama, z rameni postavljenimi tako, da vzdržite silo povratnega udarca. Zavzemite tak položaj telesa, da bo telo na eni strani žage, vendar ne v smeri reza. Povratni udarec lahko povzroči silovit udarec žage nazaj, vendar uporabnik lahko nadzoruje silo povratnega udarca, će upošteva ustrezne varnostne predpise.

b) Če se žagin list zatakne ali zaradi nekega razloga prekine rezanje, je treba sprostiti pritisk na vklopnem stikalu in žago nepremično držati v materialu, dokler se žagin list popolnoma ne ustavi. Nikoli ne poskušajte odstraniti žaginega lista iz obdelovanega materiala, niti ne vlecite žage nazaj, dokler se žagin list premika lahko pride do povratnega udarca. Preverite in opravite korekcijske dejavnosti, z namenom odprave vzroka za vkleščenje žaginega lista.

c) V primeru ponovnega zagona žage v obdelovanem elementu centrirajte žagin list v rezu in preverite, da zobje lista niso zablokirani v materialu. Če se žagin list zatakne ob ponovnem zagonu žage, se lahko ta odmakne ali povzroči povratni udarec od obdelovanega predmeta.

d) Podprite velike plošče, da bi zmanjšali tveganje zatikanja in povratnega udarca žage. Velike plošče so nagnjene k upogibanju pod lastno težo. Podpore morajo biti nameščene pod ploščo na obeh straneh, blizu linije rezanja in blizu robov plošče.

e) Ne uporabljajte topih ali poškodovanih žaginih listov. Neostri ali neprimerno nastavljeni zobje žaginega lista povzročajo ozek rez, ki povzroča prekomerno trenje, zatikanje žaginega lista in povratne udarce.

f) Pred opravljanjem rezanja trdno nastavite pritrditve za globino reza in kot rezanja. Če se nastavitve žage med rezanjem spreminjajo, lahko to povzroči zagozdenje in povratni udarec

g) Še posebej je treba paziti med opravljanjem globinskega rezanja v predelnih stenah. Žagin list lahko reže druge predmete, ki niso vidni z zunanje strani, kar povzroči povratni udarec.

Funkcije spodnjega zaščitnega zaslona

a) Pred vsako uporabo je treba preveriti spodnji zaščitni zaslon, ali je pravilno nameščen. Žage ni dovoljeno uporabljati, će se spodnji zaščitni zaslon ne premlka prosto in se ne odmakne takoj. Nikoli ne pritrjujte ali puščajte zaščitnega zaslona v odprtem položaju. Če žaga po naključju pade, se lahko spodnji zaščitni zaslon poškoduje. Dvignite spodnji zaščitni zaslon s pomočjo vlečnega držala in se za vsako nastavitev kota in globino rezanja prepričajte, da se prosto pomika in se ne dotika žaginega lista ali drugega dela orodja.

b) Preverite delovanje vzmeti spodnjega zaščitnega zaslona. Če zaslon in vzmet ne delujeta pravilno, ju je treba pred uporabo popraviti. Delovanje zaslona je lahko upočasnjeno zaradi poškodovanih delov, lepljivih drobcev ali nakopičenih ostankov.

c) Samo pri posebnih rezanjih, kot sta „globinsko rezanje“ in „zaporedno rezanje“, je dovoljen ročni odmik spodnjega zaščitnega zaslona. Spodnji zaslon dvignite s pomočjo vlečnega držala, ko pa se žagin list poglobi v material, je treba sprostiti spodnji zaslon. Pri vseh drugih vrstah rezanja je priporočljivo, da zaslon dela samodejno.

d) Pred položitvijo žage na delovno mizo ali tla vedno pazite, da spodnji zaščitni zaslon prekriva žagin list. Nezakrit, obračajoč se žagin list povzroči, da se žaga premika nazaj in reže vse, kar ji prekriža

pot. Treba je upoštevati potreben čas za zaustavitev žaginega lista po izklopu.

Dodatna varnostna navodila

Varnostni ukrepi

a) Ne uporabljajte deformiranih ali poškodovanih žaginih listov.

b) Ne uporabljajte brusilnih plošč.

c) Uporabljajte samo žagine liste, ki jih priporoča proizvajalec in izpolnjujejo zahteve standarda EN 847-1.

d) Ne uporabljajte žaginih listov, ki nimajo zob s konicami iz volframovega karbida.

e) Prah, ki prihaja iz nekaterih vrst lesa, je lahko nevaren za zdravje. Neposreden fizični stik s prašnimi delci lahko povzroči alergično reakcijo in/ali obolenje dihalnega sistema operaterja in oseb v bližini. Prašni delci hrasta in bukve so rakotvorni, posebej v povezavi s snovmi za obdelavo lesa (impregnanti za les).

f) Uporabljajte osebna zaščitna sredstva, kot so

- protihrupni naušniki za zmanjšanje možnosti izgube sluha;

- zaščita za oči;

- zaščita dihalnih poti za zmanjšanje možnosti vdihavanja škodljivega prahu;

- rokavice za oskrbo žaginih listov (žagine liste je treba vedno, če je to možno, prijemati za odprtino) ali drugih hrapavih in ostrih materialov.

b) Žage ni dovoljeno uporabljati za rezanje materialov, ki niso lesni ali lesu podobni.

d) Tla v okolici dela s strojem morajo biti dobro vzdrževana brez ležečih materialov in drugih ostankov.

e) Treba je poskrbeti za ustrezno osvetlitev delovnega mesta.

f) Operater stroja mora biti ustrezno seznanjen z uporabo in oskrbo stroja.

g) Uporabljati je treba le ostre žagine liste.

h) Upoštevati je treba maksimalno hitrost, označeno na žaginem listu.

i) Prepričati se je treba, da so uporabljeni deli v skladu s priporočili proizvajalca.

j) Med izvajanjem vzdrževalnih dejavnosti odklopite napajanje žage.

k) Če med delom pride do poškodbe napajalnega kabla, je treba takoj odklopiti napajanje. NAPAJALNEGA KABLA SE PRED ODKLOPOM NAPAJANJA NI DOVOLJENO DOTIKATI.

I) Če je žaga opremljena z laserjem, ga ni dovoljeno zamenjati z drugim tipom, vsa popravila pa mora opraviti servis. Laserskega žarka ne usmerjajte na ljudi in živali.

m) Ne uporabljajte tega orodja v stacionarnem načinu. Ni predviden za uporabo z mizo za rezanje.

n) Obdelovanec pritrdite na stabilni površini in zavarujte s sponko ali primežem, da preprečite premikanje. Ta način pritrjevanja obdelovanca je varnejši kot držanje predmeta v roki.

o) Počakajte, da se rezilo popolnoma ustavi, preden odložite napravo. Rezilo se lahko zatakne in povzroči izgubo nadzora na napravo.

POZOR: Naprava je namenjena delu v zaprtih prostorih.

Navkljub uporabi varno zasnovane konstrukcije, varovalnih sredstev in dodatnih zaščitnih sredstev vedno obstaja nevarnost poškodb med delom.

SESTAVA IN UPORABA

Krožna žaga je ročno električno orodje z izolacijo razreda II. Poganja jo enofazni komutatorski motor. Električno orodje tega tipa se široko uporablja za žaganje lesa in lesu podobnih materialov, ki ustrezajo velikosti orodja. Uporaba orodja za žaganje dry za kurjavo ni

dovoljena. Poskus uporabe žage v druge namene, kot so podani, bo smatran kot neustrezna uporaba. Žago je treba uporabljati izključno z ustreznimi rezilnimi ploščami, z zobmi s prevleko iz volframovega karbida. Krožna žaga je projektirana za lahka dela v storitvenih delavnicah in za samostojno amatersko delo (naredi si sam).

Uporaba električnega orodja, ki ni v skladu z njegovim namenom, ni dovoljena.

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so predstavljeni na grafičnih straneh pričujočih navodil.

1. Priključek za odvajanje prahu
2. Zgornji zaslon
3. Ročaj spodnjega zaslona

4. Gumb za blokado paralelnega vodila

5. Sani žage

6. Rezilna plošča

7. Prirobna matica

8. Pritrdilni vijak rezilne plošče

9. Spodnji zaslon

10. Tipka blokade vretena

11. Sprednji ročaj

12. Vzvod za blokado globine reza

13. Vklopno stikalo

14. Tipka za blokado vklopnega stikala

15. Glavni ročaj

16. Pokrov ščetke

17. Gumb za blokado sani

18. Oznaka 0° za rezanje pod kotom

19. Oznaka 0° za pravokotno rezanje

* Obstajajo lahko razlike med sliko in izdelkom.

OPIS UPORABLJENIH GRAFIČNIH ZNAKOV

POZOR

OPOZORILO

NAMESTITEV/NASTAVITVE

INFORMACIJA

OPREMA IN PRIBOR

1. Paralelno vodilo - 1 kos
2. Rezalna plošča - 2 kos
3. Inbus ključ - 1 kos
4. Prenosna torba - 1 kos

PRIPRAVA NA UPORABO

NASTAVITEV GLOBINE REZANJA

Globino rezanja je mogoče nastaviti v območju od 0 do 65 mm.

• Sprostite vzvod blokade globine reza (12).
- Nastavitev želeno globino reza (z uporabo skale).
• Zablokirajte vzvod blokade globine reza (12) (slika A).

MONTAŽA VODILA ZA PARALELNO REZANJE

Pri rezanju materiala na ozke kose je treba uporabljati paralelno vodilo. Vodilo ja lahko pritrjeno na desno ali levo stran električnega orodja.

• Sprostite gumb za blokado paralelnega vodila (4).
  • Vložite letev paralelnega vodila v dve odprtini v saneh žage (5).
• Nastavitev želeno oddaljenost (z uporabo skale).
• Pritrdite paralelno vodilo s pomočjo gumba za blokado paralelnega vodila (4).

Paralelno vodilo je lahko uporabljeno tudi za rezanje pod kotom v območju 0° do 45°.

Poskrbite, da se za delujočo žago nikoli ne nahajajo roke ali prsti. V primeru pojava udarca lahko žaga pade na roko, kar lahko povzroči hude telesne poškodbe.

ODPIRANJE SPODNJEGA ZASLONA

Spodnji zaslon (9) rezilne plošče (6) se avtomatsko odpira ob stiku z obdelovanim materialom.

Če ga želite ročno odpreti, je treba potegniti ročaj spodnjega zaslona (3).

ODVAJANJE PRAHU

Krožna žaga je opremljena s priključkom za odvajanje prahu (1), ki omogoča odvajanje pri rezanju nastalih ostankov in prahu.

UPORABA / NASTAVITVE

VKLOP / IZKLOP

Napetost omrežja mora ustrezati vrednosti napetosti, podane na označni tablici žage. Med zagonom je treba žago držati z obema rokama, ker lahko vrtilni moment motorja povzroči nekontroliran zasuk električnega orodja.

Upoštevati je treba, da se po izklopu žage njeni elementi še nekaj časa vrtijo.

Žaga je opremljena s tipko za blokado vklopnega stikala (14), ki varuje pred naključnim vklopom.

Vklop:

• Pritisnite gumb za blokado vklopnega stikala (14) (slika B).
  • Pritisnite vklopno stikalo (13).

Izklop:

• Sprostite pritisk na vklopnem stikalu (13).

REZANJE

- Ob začetku dela je treba vedno z obema rokama trdno držati žago, z uporabo obeh ročajev.

• Žago je mogoče vklopiti le takrat, ko je ta odmaknjena od za delo predvidenega materiala.
• Žage ni dovoljeno pritiskati s prekomerno silo, nanjo je treba vršiti zmeren, trajen pritisk.

- Po končanju rezanja počakajte, da se rezilna plošča popolnoma ustavi.

- Če je rezanje prekinjeno pred predviđenim zaključkom, je ob nadaljevanju treba najprej počakati, da žaga doseže maksimalno vrtilno hitrost, in nato previdno vpeljati rezilno ploščo v rez obdelovanega materiala.

- Pri rezanju prečno na vlakna materiala (lesa) imajo včasih vlakna tendenco dviganja navzgor in odrivanja (opravljanje dela z nizko hitrostjo minimalizira nastajanje tega).

- Prepričajte se, da spodnji zaslon v svojem gibanju pride do skrajnega položaja.

- Pred pristopom k rezanju se je vedno treba prepričati, da sta vzvod za blokado globine rezanja in gumb blokade sani žage ustrezno privita.

- Za delo z žago je treba uporabljati izključno rezilno ploščo z ustreznim zunanjim premerom in premerom vpenjalne odprtine.

- Rezani material mora biti trdno pričvrščen.

- Širši del sani žage je treba namestiti na del materiala, ki ne bo odrezan.

Če so dimenzije materiala majhne, je treba material fiksirati s pomočjo mizarskih sponk. Če se sani žage ne premikajo po obdelovanem materialu, ampak so dvignjene, lahko pride do povratnega udarca.

Ustrezna negibnost obdelovanega materiala in trdno držanje žage zagotavljata popolni nadzor pri delu z električnem orodjem, kar preprečuje nevarnost poškodbe telesa. Kratkih kosov materialov ni dovoljeno prijemati z roko.

REZANJE POD KOTOM

• Sprostite gumb blokade sani (17) (slika C).

GRAPHITE

• Sani žage nastavite pod želenim kotom (od 0° do 45°) z uporabo skale.
  • Privijte gumb blokade sani (17).

Zavedati se je treba, da pri rezanju pod kotom prihaja do večje nevarnosti pojava povratnega udarca (večja možnost zagozdenja rezilne plošče), zato je treba še posebej paziti, da se sani žage s celotno površino prilegajo na obdelovani material. Rezanje je treba opraviti s tekočim gibanjem.

ZAREZANJE V MATERIAL

• Nastavite želeno globino rezanja, ki ustreza debelini rezanega materiala.
• Žago nagnite tako, da je sprednji rob sani oprt na predvideni obdelovani material, oznaka 0° za pravokotno (navpično) rezanje pa se nahaja na liniji predvidenega rezanja.
• Po nastavitvi žage na mesto začetka rezanja dvignite spodnji zaslon (9) s pomočjo vzvoda spodnjega zaslona (3) (rezilna plošča žage je dvignjena nad materialom).

- Zaženite električno orodje in počakajte, da plošča doseže polno vrtilno hitrost.

- Postopoma spuščajte žago in z rezilno ploščo zarežite v material (med tem gibanjem se mora sprednji rob sani žage stikati s površino materiala).

- Ko rezilna plošča začne rezanje, je treba spustiti spodnji zaslon. - Ko se sani žage s celotno površino stikajo z materialom, je treba nadaljevati rezanje, s pomikanjem žage naprej.

- Nikoli ni dovoljeno umikati žage z vrtečo rezilno ploščo, saj lahko to povzroči povratni udarec.

- Zarezanje zaključite na obraten način od njegovega pričetka, in sicer z obratom žage okrog linije stika prednjega roba sani žage z obdelovanim materialom.

- Počakajte, da se po izklopu žage rezilna plošča popolnoma ustavi še pred umikom električnega orodja iz materiala.

- Po potrebi je treba obdelavo robov končati s pomočjo vbodne žage ali ročne žage.

REZANJE VEČJIH KOSOV MATERIALA

Med rezanjem večjih plošč materiala ali desk je treba te ustrezno podpreti, da ne bi prišlo do morebitnega trzanja rezilne plošče (pojav povratnega udarca) zaradi zagozdenja rezilne plošče v rezu materiala.

• Podprite ploščo ali desko blizu mesta rezanja.
• Prepričajte se, da nastavitev rezilne plošče zagotavlja, da ne bo prišlo do poškodbe delovne mize ali podpore med opravljanjem rezanja.

OSKRBA IN HRANJENJE

Pred vsakršnimi opravili v zvezi z montažo, regulacijo, popravilom ali oskrbo je treba odstraniti vtič napajalnega kabla iz omrežne vtičnice.

• Poskrbeti je treba za to, da so prezračevalne odprtine v ohišju žage vedno prepustne in brez prahu. Vedno morajo biti čisti tudi vsi regulacijski elementi žage. Po potrebi jih je treba čistiti s pomočjo ščetke. Najbolj učinkovito je čiščenje z uporabo komprimiranega zraka. Ob uporabi komprimiranega zraka je vedno treba uporabljati zaščitna očala in masko. Prezračevalnih odprtin ni dovoljeno čistiti z ostrimi elementi, kot so izvijači ali podobni.
• Za čiščenje ni dovoljeno uporabljati bencina, razredčila ali detergentov, ki bi lahko poškodovali elemente žage iz umetnih snovi.
• V primeru pojava prekomernega iskrenja na komutatorju motorja je treba prenehati z uporabo in električno orodje odnesti v popravilo v servisno delavnico.
• Ob običajni uporabi rezilna plošča s časom izgubi ostrino. Znak izgube ostrine rezilne plošče je potreba po povečanju pritiska pri premikanju žage med rezanjem. Če je ugotovljena poškodba rezilne plošče, jo je treba takoj zamenjati.

- Rezilna plošča mora biti vedno ostra.

• S pomočjo priloženega ključa odvijte z obratom v levo pritrdilne vijake rezilne plošče (8).
• Da bi se izognili obračanju vretena žage, je treba med odvijanjem pritrdilnih vijakov rezilne plošče zablokirati vreteno s tipko blokade vretena (10) (slika D).
• Odmontirajte zunanjo prirobno matico (7).
• S pomočjo vzhoda spodnjega zaslona (3) premaknite spodnji zaslon (9) tako, da se maksimalno skrije v zgornji zaslon (2) (medtem je treba preveriti stanje in delovanje vzmeti za spodnji zaslon).
• Odstranite ploščo skozi odprtino v saneh žage (5).
• Novo ploščo namestite tako, da se bodo zobje rezilne plošče in puščice na njej ujemali s smerjo, ki jo kaže puščica na spodnjem zaslonu.
• Rezilno ploščo skozi odprtino v saneh žage namestite in pritrdite na vreteno, namestitev opravite v obratnem vrstnem redu od odstranitve.

Paziti je treba, da so zobje nameščene rezilne plošče obrnjeni v pravilno smer. Smer vrtenja vretena električnega orodja kaže puščica na ohišju žage.

MENJAVA OGLENIH ŠČETK

Izrabljene (krajše od 5 mm), zažgane ali počene oglene ščetke motorja je treba takoj zamenjati. Vedno je treba hkrati opraviti menjavo obeh ščetk.

• Odvijte pokove ščetk (16) (slika E).
• Izvlecite izrabljene ščetke.
• S komprimiranim zrakom odstranite morebitni ogleni prah.
• Vložite nove oglene ščetke (slika F) (ščetke se morajo prosto pomakniti do držal ščetk).
• Namestite pokrivala ščetk (16).

Po menjavi ščetk je treba zagnati električno orodje brez obremenitve in malo počakati, dokler se ščetke ne prilagodijo na komutator motorja. Postopek menjave oglenih ščetk je treba zaupati izključno kvalificirani osebi, ki uporablja originalne dele.

Vsakršne napake mora odpraviti pooblaščeni servis proizvajalca.

TEHNIČNI PARAMETRI

NAZIVNI PODATKI

Krožna žaga
Parameter Vrednost
Napetost napajanja 230 V AC
Frekvenca napajanja 50 Hz
Nazivna moč 1200 W
Vrtilna hitrost vretena brez obremenitve 5500 min		-1
Območje rezanja pod kotom 0° - 45°
Zunanji premer rezilne plošče 185 mm
Premer odprtine rezilne plošče 20 mm
Maksimalna debelina rezanega materiala	Pravokotno 65 mm
	Pod kotom (45°) 43 mm
Razred zaščite		II
Teža		3,8 kg
Leto izdelave		2023

PODATKI O HRUPU IN VIBRACIJAH

Stopnja zvočnega pritiska: Lp _4 = 92,1 dB(A) K = 3 dB(A)

Stopnja zvočne moči: Lw _A = 103,1 dB(A) K = 3 dB(A)

Stopnja vibracij: a_h=2,092 m/s^2 K=1,5 m/s^2

VAROVANJE OKOLJA

Električno napajanih izdekov ni dovoljeno mešati z gospodinskijsmi odpadki, ampak jih morajo odstraniti ustrezne službe. Podatki o službah za odstranitev odpadkov so na voljo pri prodajalku all lokalnih oblasteh. Izrabljeno električno in elektronsko orodje vsebuje okolju škodljive snovi. Orodje, ki ni oddano v reciklažo, predstavlja potencialno nevarnost za okolje in zdravje ljudi.

* Pridržana pravica do sprememb.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa s sedeżem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju „Grupa Topex”), sporoča, da so vse avtorske pravice v zvezi z vsebino teh navodil (v nadaljevanju „Navodila“) med drugim v zvezi z besedili, shemami, risbami, kakor tudi sestavo, izključna last Grupa Topex in so predmet zakonske zaščite v skladu z zakonom z dne 4. februarja 1994 o avtorskih pravicah in intelektualni lastnini (Ur. I. 2006 št. 90/631 s kasnejsimi spremembami). Kopiranje, obdelava, objava in spreminjanje Navodil v komercialne namene, kot tudi njihovih posameznih elementov, je brez pisne odobritve Grupa Topex strogo prepovedano in lahko privede do civilne in kazenske odgovomosti.

ORIGINALIOS INSTRUKCIJOS VERTIMAS

DISKINIS PJÜKLAS 58G488

DÊMESIO: PRIEŠ PRADĖDAMI NAUDOTIS ELEKTRINIU IRANKIU, IDEMIAI PERSKAITYKITE ŠIA INSTRUKCIJA IR SAUGOKITE JA TOLIMESNIAM NAUDOJIMUISI.

DETALIOS DARBO SAUGOS TAISYKLÈS

DARBO SAUGOS ISPÉJIMAI, DÉL DISKINIO PJUKLO, PJAUNA-NČIO BE SKIRIAMOJO PLEIŠTO, NAUDOJIMO

Pjovimo eiga

Mere predostrožnosti

a) Ne koristiti tupe ili deformisane kolutove za sečenje.
b) Ne koristiti brusione ploče.
c) Upotrebljavati isključivo kolutove za sečenje koje preporučuje proizvođač, a koje ispunjavaju norme EN 847-1.
d) Ne koristiti kolutove za sečenje koje ne poseduju zube sa završetkom od pečenog karbida.
e) Ploče od nekih vrsta drveta mogu biti štetne po zdravlje. Direktan fizički kontakt s prašinom može izazvati alergijsku reakciju i/ili bolesti disajnih puteva operatera ili osoba koje se nalaze u blizini. Prašina hrasta ili bukve smatra se za kancerogenu, posebno u kada je povezana sa supstancama za obradu drveta (sredstva za impregnaciju drveta).
f) Koristiti sredstva za ličnu zaštitu poput: - zaštite za sluh, kako bi se smanjio rizik od gubitka sluha;

• zaštite za oči;
• zaštite disajnih puteva, kako bi se smanjio rizik od udisanja štetnih prašina;
• rukavice za rukovanje kolutovima za sečenje ili drugim grubim i oštrim materijalima (prilikom promene ploče za sečenje, ista treba da se drži za otvor, kad god je to moguće);

Izdelek: Krožna žaga

Model: 58G488

Trgovsko ime: GRAPHITE

Serijska številka: 00001 ÷ 99999

Za to izjavo o skladnosti je odgovoren izključno proizvajalec.

Opisani izdelek je skladen z naslednjimi dokumenti:

Direktiva o strojih 2006/42/ES

Direktiva 2014/30/EU o elektromagnetni združljivosti

Direktiva RoHS 2011/65/EU, kakor je bila spremenjena z Direktivo 2015/863/EU

In izpolnjuje zahteve standardov:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019/A1:2021; EN 61000-3-3:2013/A2:2021;

EN IEC 63000:2018

Priglašeni organ:

št. 0123; TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339

München, Nemčija

Certifikat o ES-pregledu tipa št:

Ta izjava se nanaša samo na stroj, kot je bil dan na trg, in ne vključuje sestavnih delov.

ki jih doda končni uporabnik ali jih izvede naknadno.

Ime in naslov osebe s sedežem v EU, ki je pooblaščena za pripravo tehnične dokumentacije:

Podpisano v imenu:

Grupa Topex Sp. z o.o. Sp.k.
