ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G492 Graphite

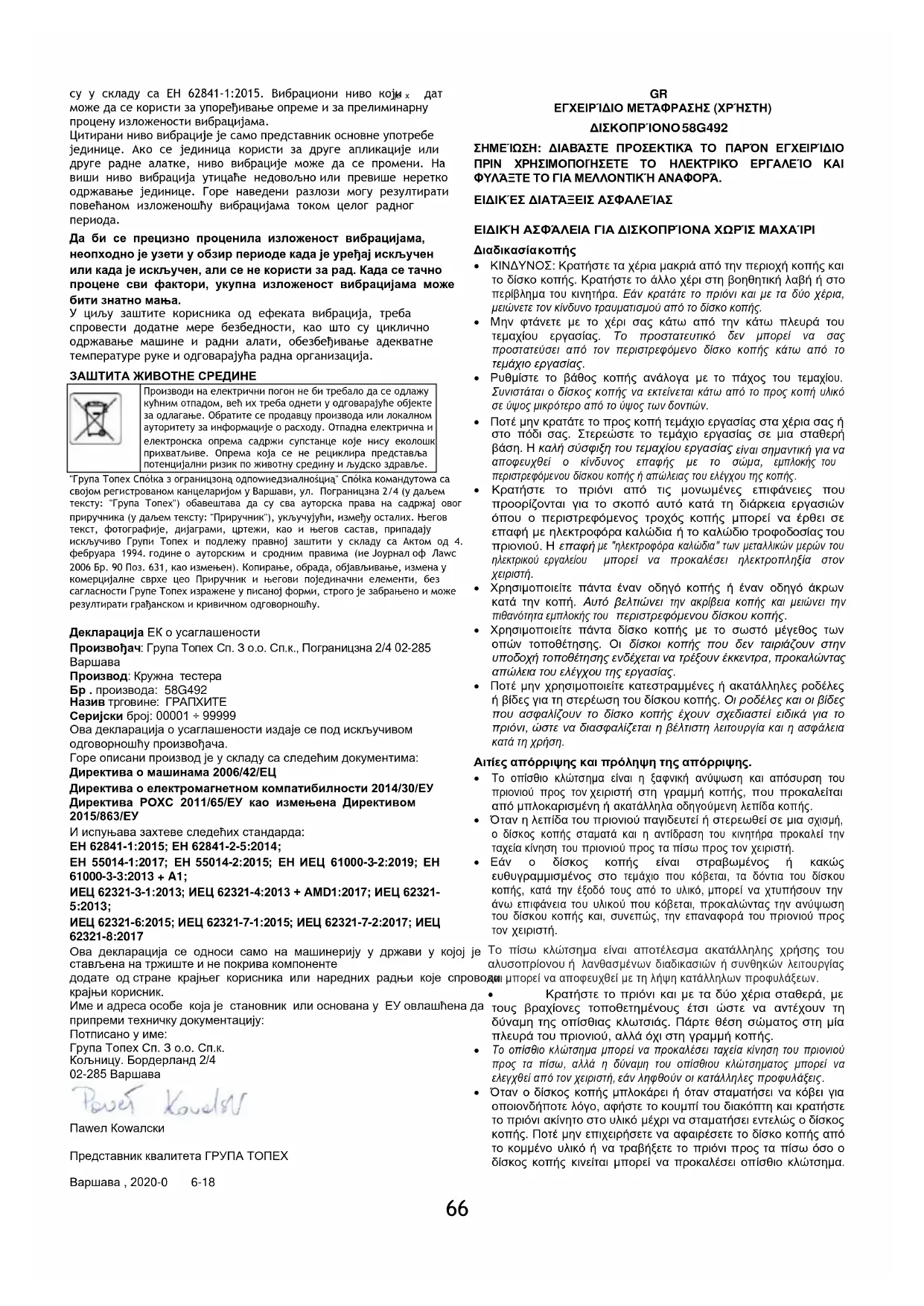

ΕΓΧΕΙΡΊΔΙΟ ΜΕΤΆΦΡΑΣΗΣ (ΧΡΉΣΤΗ) ΔΙΣΚΟΠΡΊΟΝΟ 58G492 ΣΗΜΕΊΩΣΗ: ΔΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΉΣΕΤΕ ΤΟ ΗΛΕΚΤΡΙΚΌ ΕΡΓΑΛΕΊΟ ΚΑΙ ΦΥΛΆΞΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΉ ΑΝΑΦΟΡΆ. ΕΙΔΙΚΈΣ ΔΙΑΤΆΞΕΙΣ ΑΣΦΑΛΕΊΑΣ

ΕΙΔΙΚΉ ΑΣΦΆΛΕΙΑ ΓΙΑ ΔΙΣΚΟΠΡΊΟΝΑ ΧΩΡΊΣ ΜΑΧΑΊΡΙ

• ΚΙΝΔΥΝΟΣ: Κρατήστε τα χέρια μακριά από την περιοχή κοπής και το δίσκο κοπής. Κρατήστε το άλλο χέρι στη βοηθητική λαβή ή στο περίβλημα του κινητήρα. Εάν κρατάτε το πριόνι και με τα δύο χέρια, μειώνετε τον κίνδυνο τραυματισμού από το δίσκο κοπής.

• Μην φτάνετε με το χέρι σας κάτω από την κάτω πλευρά του τεμαχίου εργασίας. Το προστατευτικό δεν μπορεί να σας προστατεύσει από τον περιστρεφόμενο δίσκο κοπής κάτω από το τεμάχιο εργασίας.

• Ρυθμίστε το βάθος κοπής ανάλογα με το πάχος του

Συνιστάται ο δίσκος κοπής να εκτείνεται κάτω από το προς κοπή υλικό σε ύψος μικρότερο από το ύψος των δοντιών.

• Ποτέ μην κρατάτε το προς κοπή τεμάχιο εργασίας στα χέρια σας ή στο πόδι σας. Στερεώστε το τεμάχιο εργασίας σε μια σταθερή βάση. Η καλή σύσφιξη του τεμαχίου εργασίας είναι σημαντική για να αποφευχθεί ο κίνδυνος επαφής με το σώμα, εμπλοκής του περιστρεφόμενου δίσκου κοπής ή απώλειας του ελέγχου της κοπής.

Κρατήστε το πριόνι από τις μονωμένες επιφάνειες που προορίζονται για το σκοπό αυτό κατά τη διάρκεια εργασιών όπου ο περιστρεφόμενος τροχός κοπής μπορεί να έρθει σε επαφή με ηλεκτροφόρα καλώδια ή το καλώδιο τροφοδοσίας του πριονιού. Η επαφή με "ηλεκτροφόρα καλώδια" των μεταλλικών μερών του ηλεκτρικού εργαλείου μπορεί να προκαλέσει ηλεκτροπληξία στον

• Χρησιμοποιείτε πάντα έναν οδηγό κοπής ή έναν οδηγό άκρων κατά την κοπή. Αυτό βελτιώνει την ακρίβεια κοπής και μειώνει την πιθανότητα εμπλοκής του περιστρεφόμενου δίσκου κοπής.

• Χρησιμοποιείτε πάντα δίσκο κοπής με το σωστό μέγεθος των οπών τοποθέτησης. Οι δίσκοι κοπής που δεν ταιριάζουν στην υποδοχή τοποθέτησης ενδέχεται να τρέξουν έκκεντρα, προκαλώντας απώλεια του ελέγχου της εργασίας.

• Ποτέ μην χρησιμοποιείτε κατεστραμμένες ή ακατάλληλες ροδέλες ή βίδες για τη στερέωση του δίσκου κοπής. Οι ροδέλες και οι βίδες που ασφαλίζουν το δίσκο κοπής έχουν σχεδιαστεί ειδικά για το πριόνι, ώστε να διασφαλίζεται η βέλτιστη λειτουργία και η ασφάλεια κατά τη χρήση. Αιτίες απόρριψης και πρόληψη της απόρριψης.

Το οπίσθιο κλώτσημα είναι η ξαφνική ανύψωση και απόσυρση του πριονιού προς τον χειριστή στη γραμμή κοπής, που προκαλείται από μπλοκαρισμένη ή ακατάλληλα οδηγούμενη λεπίδα κοπής.

• Όταν η λεπίδα του πριονιού παγιδευτεί ή στερεωθεί σε μια

ο δίσκος κοπής σταματά και η αντίδραση του κινητήρα προκαλεί την ταχεία κίνηση

πριονιού προς τα πίσω προς τον χειριστή.

• Εάν ο δίσκος κοπής είναι στραβωμένος ή κακώς ευθυγραμμισμένος στο τεμάχιο που κόβεται, τα δόντια του δίσκου κοπής, κατά την έξοδό τους από το υλικό, μπορεί να χτυπήσουν την άνω επιφάνεια του υλικού που κόβεται, προκαλώντας την ανύψωση του δίσκου κοπής και, συνεπώς, την επαναφορά του πριονιού προς

Το πίσω κλώτσημα είναι αποτέλεσμα ακατάλληλης χρήσης του αλυσοπρίονου ή λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί με τη λήψη κατάλληλων προφυλάξεων.

Κρατήστε το πριόνι και με τα δύο χέρια σταθερά, με τους βραχίονες τοποθετημένους έτσι ώστε να αντέχουν τη δύναμη της οπίσθιας κλωτσιάς. Πάρτε θέση σώματος στη μία πλευρά του πριονιού, αλλά όχι στη γραμμή κοπής.

Το οπίσθιο κλώτσημα μπορεί να προκαλέσει ταχεία κίνηση του πριονιού προς τα πίσω, αλλά η δύναμη του οπίσθιου κλώτσηματος μπορεί να ελεγχθεί από τον χειριστή, εάν ληφθούν οι κατάλληλες προφυλάξεις.

• Όταν ο δίσκος κοπής μπλοκάρει ή όταν σταματήσει να κόβει για οποιονδήποτε λόγο, αφήστε το κουμπί του διακόπτη και κρατήστε το πριόνι ακίνητο στο υλικό μέχρι να σταματήσει εντελώς ο δίσκος κοπής. Ποτέ μην επιχειρήσετε να αφαιρέσετε το δίσκο κοπής από το κομμένο υλικό ή να τραβήξετε το πριόνι προς τα πίσω όσο ο δίσκος κοπής κινείται μπορεί να προκαλέσει οπίσθιο κλώτσημα

Διερευνήστε και λάβετε διορθωτικά μέτρα για να εξαλείψετε την

εμπλοκής του δίσκου κοπής.

• Κατά την επανεκκίνηση του πριονιού στο τεμάχιο εργασίας, κεντράρετε το δίσκο κοπής στην κοπή και ελέγξτε ότι τα δόντια του δίσκου κοπής δεν έχουν μπλοκάρει στο υλικό. Εάν ο δίσκος κοπής μπλοκάρει κατά την επανεκκίνηση του πριονιού, μπορεί να γλιστρήσει έξω ή να προκαλέσει οπισθέλκουσα στο

• Υποστηρίξτε μεγάλες πλάκες για να ελαχιστοποιήσετε τον κίνδυνο σύσφιξης και οπίσθιας αναπήδησης του πριονιού. Οι μεγάλες πλάκες τείνουν να λυγίζουν υπό το βάρος τους. Τα στηρίγματα

τοποθετούνται κάτω από την πλάκα και στις δύο πλευρές, κοντά στη γραμμή κοπής και κοντά στην άκρη της πλάκας.

• Μην χρησιμοποιείτε θαμπούς ή κατεστραμμένους δίσκους κ ο π ή ς . Τα μη ακονισμένα ή εσφαλμένα ευθυγραμμισμένα δόντια του δίσκου κοπής δημιουργούν στενή κοπή που προκαλεί υπερβολική τριβή, εμπλοκή του δίσκου κοπής και ανάκρουση.

• Ρυθμίστε με ασφάλεια τους σφιγκτήρες βάθους κοπής και γωνίας κλίσης πριν από την κοπή. Εάν οι ρυθμίσεις του πριονιού

κατά τη διάρκεια της κοπής, αυτό μπορεί να προκαλέσει εμπλοκή και πισωγύρισμα

• Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε κοπές με βύθιση

χωρίσματα. Ο δίσκος κοπής μπορεί να κόψει άλλα αντικείμενα που δεν είναι ορατά εξωτερικά, προκαλώντας οπίσθια ανάκρουση. Λειτουργίες κάτω καλύμματος

• Ελέγξτε το κάτω προστατευτικό πριν από κάθε χρήση για να βεβαιωθείτε ότι έχει ανασυρθεί σωστά. Μην χρησιμοποιείτε το πριόνι εάν το κάτω προστατευτικό δεν κινείται ελεύθερα και δεν απομακρύνεται αμέσως. Ποτέ μην προσαρτάτε ή αφήνετε το κάτω προστατευτικό στην ανοιχτή θέση. Εάν το πριόνι

, το κάτω προστατευτικό μπορεί να λυγίσει. Ανασηκώστε το κάτω προστατευτικό χρησιμοποιώντας τη λαβή επαναφοράς και βεβαιωθείτε ότι κινείται ελεύθερα και δεν ακουμπάει στη λεπίδα κοπής ή σε οποιοδήποτε άλλο μέρος του μηχανήματος για κάθε ρύθμιση γωνίας και βάθους κοπής.

• Ελέγξτε τη λειτουργία του ελατηρίου του κάτω προστατευτικού. Εάν το προστατευτικό και το ελατήριο δεν λειτουργούν σωστά, θα πρέπει να επισκευαστούν πριν από τη χρήση. Η ενεργοποίηση του προστατευτικού πυθμένα μπορεί να επιβραδυνθεί από κατεστραμμένα εξαρτήματα, κολλώδεις εναποθέσεις ή συσσώρευση

Η χειροκίνητη απόσυρση του κάτω προστατευτικού επιτρέπεται μόνο για ειδικές κοπές, όπως οι "κοπές με βύθιση" και οι "σύνθετες κοπές". Σηκώστε το κάτω προστατευτικό με τη λαβή ανάσυρσης και όταν ο δίσκος κοπής διεισδύσει στο υλικό, το κάτω προστατευτικό πρέπει να απελευθερωθεί. Για όλες τις άλλες κοπές, συνιστάται η αυτόματη λειτουργία του κάτω προστατευτικού.

• Προσέχετε πάντα ότι το κάτω προστατευτικό καλύπτει το δίσκο κοπής πριν τοποθετήσετε το πριόνι στον πάγκο εργασίας ή στο

Ένας ακάλυπτος περιστρεφόμενος δίσκος κοπής θα προκαλέσει την αναστροφή του πριονιού, κόβοντας οτιδήποτε βρίσκεται στην πορεία του. Λάβετε υπόψη το χρόνο που χρειάζεται ο

να σταματήσει μετά την απενεργοποίηση. Πρόσθετες οδηγίες ασφαλείας Προφυλάξεις

Μην χρησιμοποιείτε κατεστραμμένους ή παραμορφωμένους δίσκους

Μην χρησιμοποιείτε τροχούς λείανσης.

• Χρησιμοποιείτε μόνο δίσκους κοπής που συνιστώνται από τον κατασκευαστή και πληρούν τις απαιτήσεις του προτύπου EN 847-

• Μην χρησιμοποιείτε δίσκους κοπής που δεν έχουν δόντια με άκρες καρβιδίου.

• Η σκόνη από ορισμένα είδη ξύλου μπορεί να είναι επικίνδυνη για την υγεία. Η άμεση φυσική επαφή με τη σκόνη μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες. αναπνευστικό σύστημα του χειριστή ή των παρευρισκομένων. Οι

δρυός και οξιάς θεωρούνται καρκινογόνες, ιδίως σε σχέση με τις ουσίες επεξεργασίας ξύλου (συντηρητικά ξύλου).

Χρησιμοποιήστε εξοπλισμό ατομικής προστασίας όπως:

προστατευτικά ακοής για να μειωθεί ο κίνδυνος απώλειας ακοής,

• αναπνευστική προστασία για να μειωθεί ο κίνδυνος εισπνοής επιβλαβούς σκόνης,

γάντια για το χειρισμό δίσκων κοπής και άλλων τραχιών και αιχμηρών υλικών (οι δίσκοι κοπής πρέπει να κρατιούνται από την

Συνδέστε ένα σύστημα αναρρόφησης σκόνης όταν κόβετε ξύλο. Ασφαλής εργασία

Είναι σημαντικό να επιλέξετε ένα δίσκο κοπής ανάλογα με τον τύπο του υλικού που πρόκειται να

Μην χρησιμοποιείτε το αλυσοπρίονο για την κοπή άλλων υλικών εκτός

Μην χρησιμοποιείτε το αλυσοπρίονο χωρίς το προστατευτικό ή όταν είναι μπλοκαρισμένο.

Το δάπεδο στην περιοχή όπου εργάζεται το μηχάνημα πρέπει να είναι καλά συντηρημένο, χωρίς χαλαρά υλικά ή προεξοχές.

Πρέπει να υπάρχει επαρκής φωτισμός του χώρου εργασίας.

• Ο εργαζόμενος που χειρίζεται το μηχάνημα πρέπει να είναι

εκπαιδευμένος στη χρήση, τη λειτουργία και το χειρισμό του μηχανήματος.

Χρησιμοποιείτε μόνο κοφτερούς δίσκους κοπής.

Προσέξτε τη μέγιστη ταχύτητα που αναγράφεται στο δίσκο

• Βεβαιωθείτε ότι τα χρησιμοποιούμενα εξαρτήματα συμμορφώνονται με τις συστάσεις του κατασκευαστή.

• Οι γυαλιστερές λαμαρίνες (ή άλλα υλικά με ανακλαστική

δεν επιτρέπουν τη χρήση του φωτός λέιζερ, καθώς αυτό θα μπορούσε να οδηγήσει σε επικίνδυνες αντανακλάσεις προς τον χειριστή, τρίτους ή

Μην αντικαταστήσετε τη μονάδα λέιζερ με άλλο τύπο. Όλες οι επισκευές πρέπει να εκτελούνται από τον κατασκευαστή ή από εξουσιοδοτημένο άτομο.

ΠΡΟΣΟΧΗ: Ρυθμίσεις διαφορετικές από αυτές που καθορίζονται στο παρόν εγχειρίδιο ενέχουν κίνδυνο έκθεσης σε ακτινοβολία λέιζερ! ΠΡΟΣΟΧΗ: Η συσκευή έχει σχεδιαστεί για λειτουργία σε εσωτερικούς χώρους. Παρά τη χρήση ενός εγγενώς ασφαλούς σχεδιασμού, τη χρήση μέτρων ασφαλείας και πρόσθετων προστατευτικών μέτρων, υπάρχει πάντα ένας υπολειπόμενος κίνδυνος τραυματισμού κατά τη διάρκεια της εργασίας. Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων:

• Αποσυνδέστε το πριόνι από την παροχή ρεύματος όταν εκτελείτε εργασίες συντήρησης.

• Εάν το καλώδιο τροφοδοσίας καταστραφεί κατά τη λειτουργία, αποσυνδέστε αμέσως την παροχή ρεύματος. ΜΗΝ ΑΓΓΊΖΕΤΕ ΤΟ ΚΑΛΏΔΙΟ ΤΡΟΦΟΔΟΣΊΑΣ ΠΡΙΝ ΑΠΟΣΥΝΔΈΣΕΤΕ ΤΗΝ ΠΑΡΟΧΉ ΡΕΎΜΑΤΟΣ.

Εάν το πριόνι είναι εξοπλισμένο με λέιζερ, το λέιζερ δεν πρέπει να αντικατασταθεί με άλλο τύπο και τυχόν επισκευές πρέπει να εκτελούνται από

υπηρεσία. Μην στρέφετε την ακτίνα λέιζερ σε ανθρώπους ή ζώα.

Μην χρησιμοποιείτε αυτό το εργαλείο σε σταθερή λειτουργία. Δεν είναι

σχεδιασμένο για χρήση με τραπέζι κοπής.

Στερεώστε το τεμάχιο εργασίας σε μια σταθερή επιφάνεια και ασφαλίστε

σφιγκτήρα ή μέγγενη για να εξαλείψετε τις μετακινήσεις.

τύπος σύσφιξης του τεμαχίου είναι ασφαλέστερος

από το να κρατάτε ένα αντικείμενο στο χέρι σας.

• Περιμένετε μέχρι να σταματήσει εντελώς η λεπίδα πριν αφήσετε το εργαλείο κάτω. Η λεπίδα κοπής μπορεί να μπλοκάρει και να χάσετε τον έλεγχο του εργαλείου. ΚΑΝΌΝΕΣ ΑΣΦΑΛΕΊΑΣ ΓΙΑ ΤΗ ΣΥΣΚΕΥΉ ΛΈΙΖΕΡ Η συσκευή λέιζερ που χρησιμοποιήθηκε για την κατασκευή του πριονιού είναι κατηγορίας 2, με μέγιστη ισχύ <1 mW, σε μήκος κύματος ακτινοβολίας λ = 650 nm. Μια τέτοια συσκευή δεν είναι επικίνδυνη για την όραση, αλλά δεν πρέπει να κοιτάζει κανείς απευθείας προς την κατεύθυνση της πηγής ακτινοβολίας (κίνδυνος προσωρινής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ. Μην κοιτάτε απευθείας στην ακτίνα φωτός λέιζερ. Αυτό εγκυμονεί κινδύνους. Τηρείτε τους ακόλουθους κανόνες ασφαλείας.

• Χρησιμοποιήστε τη συσκευή λέιζερ σύμφωνα με τις συστάσεις του κατασκευαστή.

Ποτέ μην κατευθύνετε σκόπιμα ή ακούσια την ακτίνα λέιζερ

ανθρώπους, ζώα ή αντικείμενα εκτός από το υλικό εργασίας.

Η δέσμη λέιζερ δεν πρέπει να κατευθύνεται τυχαία προς τα μάτια των παρευρισκομένων και των ζώων για περισσότερο από 0,25 δευτερόλεπτα, για παράδειγμα με την κατεύθυνση της δέσμης φωτός μέσω καθρεφτών.

Είναι πάντα απαραίτητο να διασφαλίζεται ότι το φως λέιζερ κατευθύνεται σε υλικό που δεν έχει ανακλαστικές επιφάνειες.68

Μήκος κύματος: 650 nm Ισχύς: < 1 mW EN 60825-1:2014

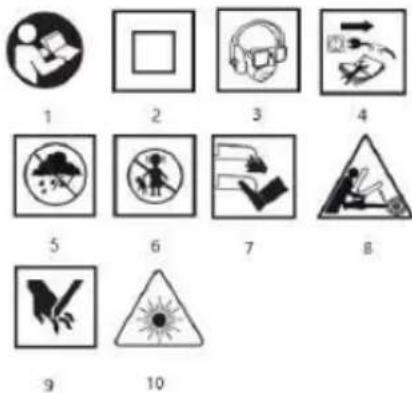

Διαβάστε τις οδηγίες λειτουργίας και τηρήστε

προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές.

Συσκευή απομόνωσης δεύτερης κατηγορίας

Φοράτε εξοπλισμό ατομικής προστασίας (γυαλιά ασφαλείας, ωτοασπίδες , μάσκα σκόνης)

Αποσυνδέστε το καλώδιο τροφοδοσίας πριν από τη συντήρηση ή την επισκευή.

Προστατέψτε από τη βροχή.

Κρατήστε τα παιδιά μακριά από τη συσκευή.

Κρατήστε τα άκρα σας μακριά από τα στοιχεία κοπής!

Κίνδυνος λόγω ανάκρουσης.

Προσοχή κίνδυνος κοπής των χεριών, κοπής των δακτύλων.

Σημείωση: Ακτινοβολία λέιζερ. ΚΑΤΑΣΚΕΥΉ ΚΑΙ ΕΦΑΡΜΟΓΉ Το δισκοπρίονο είναι ηλεκτρικό εργαλείο χειρός με μόνωση κατηγορίας II. Κινείται από μονοφασικό κινητήρα με μετατροπέα. Αυτός ο τύπος ηλεκτρικού εργαλείου χρησιμοποιείται ευρέως για το πριόνισμα ξύλου και υλικών με βάση το ξύλο. Δεν πρέπει να χρησιμοποιείται για το πριόνισμα καυσόξυλων. Προσπάθειες χρήσης του πριονιού για

από αυτούς που καθορίζονται θα θεωρηθούν ακατάλληλη χρήση. Χρησιμοποιείτε το δισκοπρίονο μόνο με κατάλληλες πριονόλαμες

καρβιδίου. Το δισκοπρίονο έχει σχεδιαστεί για ελαφρές εργασίες σε συνεργεία σέρβις και για όλες τις εργασίες στον τομέα της ανεξάρτητης ερασιτεχνικής δραστηριότητας (DIY). Μην κάνετε κακή χρήση του ηλεκτρικού εργαλείου. ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΕΛΊΔΩΝ Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της μονάδας

απεικονίζονται στις γραφικές σελίδες του παρόντος εγχειριδίου.

Ακροφύσιο απόρριψης σκόνης

Ενδεικτική λυχνία για τη σύνδεση τάσης

Κάτω μοχλός προστασίας

Κουμπί κλειδώματος ρύθμισης ποδιού

Μπουτόν κλειδώματος παράλληλου οδηγού

Ένδειξη γραμμής κοπής για 45°

Ένδειξη γραμμής κοπής για 0°

Βίδα στερέωσης τροχού κοπής

Κουμπί κλειδώματος διακόπτη

Μοχλός κλειδώματος βάθους κοπής

Κουμπί κλειδώματος ατράκτου

• Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος.

ΕΞΟΠΛΙΣΜΌΣ ΚΑΙ ΑΞΕΣΟΥΆΡ

- 1 τεμ. ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΕΡΓΑΣΊΑ ΡΎΘΜΙΣΗ ΤΟΥ ΒΆΘΟΥΣ ΚΟΠΉΣ Το βάθος κοπής σε ορθές γωνίες μπορεί να ρυθμιστεί από 0 έως 65

Χαλαρώστε το μοχλό ασφάλισης βάθους κοπής (

Ρυθμίστε το επιθυμητό βάθος κοπής (χρησιμοποιώντας την κλίμακα). Ασφαλίστε το μοχλό ασφάλισης βάθους κοπής (18) (εικ. Α). ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ ΟΔΗΓΟΎ ΠΑΡΆΛΛΗΛΗΣ ΚΟΠΉΣ Χρησιμοποιήστε έναν παράλληλο οδηγό όταν κόβετε το υλικό σε στενά

Ο οδηγός μπορεί να τοποθετηθεί στη δεξιά ή στην αριστερή πλευρά του ηλεκτρικού εργαλείου.

Χαλαρώστε το κουμπί ασφάλισης του παράλληλου οδηγού (

• Τοποθετήστε τη ράβδο παράλληλου οδηγού (23) στις δύο οπές του ποδιού του πριονιού (9).

Ορίστε την επιθυμητή απόσταση (χρησιμοποιώντας την κλίμακα).

• Στερεώστε τον παράλληλο οδηγό (23) με το κουμπί ασφάλισης του παράλληλου οδηγού (6) (εικ. Β). Ο παράλληλος οδηγός ( 23) μπορεί επίσης να χρησιμοποιηθεί για περικοπές σε γωνία από

Ποτέ μην αφήνετε το χέρι ή τα δάχτυλά σας να βρίσκονται πίσω από το πριόνι που λειτουργεί. Εάν υπάρξει ανάκρουση, το πριόνι μπορεί να πέσει στο χέρι σας, προκαλώντας σοβαρό τραυματισμό. ΑΡΘΡΩΤΌ ΚΆΤΩ ΚΆΛΥΜΜΑ Το κάτω προστατευτικό (13) του δίσκου κοπής (10)

προς τα πίσω καθώς έρχεται σε επαφή με το προς κοπή υλικό. Για να το σπρώξετε προς τα πίσω χειροκίνητα, μετακινήστε τον κάτω μοχλό προστασίας (

Το δισκοπρίονο είναι εξοπλισμένο με θύρα αναρρόφησης σκόνης (

την αναρρόφηση των θραυσμάτων και της

που παράγονται κατά την κοπή. ΛΕΙΤΟΥΡΓΊΑ / ΡΥΘΜΊΣΕΙΣ ON/OFF Η τάση δικτύου πρέπει να αντιστοιχεί στην ονομαστική τάση που αναγράφεται στην πινακίδα τύπου του πριονιού. Κρατήστε το αλυσοπρίονο και με τα δύο χέρια κατά την εκκίνηση, καθώς η ροπή του κινητήρα μπορεί να προκαλέσει ανεξέλεγκτη περιστροφή του ηλεκτρικού εργαλείου. Είναι σημαντικό να έχετε κατά νου ότι όταν το πριόνι απενεργοποιείται, τα κινούμενα μέρη του εξακολουθούν να περιστρέφονται για κάποιο χρονικό διάστημα. Το πριόνι είναι εξοπλισμένο με ένα κουμπί ασφάλισης διακόπτη (16)

την αποφυγή τυχαίας εκκίνησης. Ενεργοποίηση:

Πατήστε το κουμπί κλειδώματος του διακόπτη (

Πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης (

Απελευθερώστε την πίεση στο κουμπί του διακόπτη (

ΕΝΔΕΙΚΤΙΚΉ ΛΥΧΝΊΑ ΓΙΑ ΤΗ ΣΎΝΔΕΣΗ ΤΆΣΗΣ Όταν το αλυσοπρίονο είναι συνδεδεμένο στην πρίζα ρεύματος,

ενδεικτική λυχνία σύνδεσης τάσης ( 3). ΔΡΑΣΗ LASER Ποτέ μην κοιτάτε απευθείας στην ακτίνα λέιζερ ή στην αντανάκλασή της από κατοπτρική επιφάνεια και ποτέ μην στρέφετε την ακτίνα λέιζερ προς οποιοδήποτε άτομο. Το φως της δέσμης λέιζερ επιτρέπει καλύτερο έλεγχο της γραμμής

που επιτυγχάνεται. Η γεννήτρια λέιζερ (

) που αποτελεί εξάρτημα του πριονιού προορίζεται για χρήση σε κοπή ακριβείας. Η μονάδα λέιζερ πρέπει να απενεργοποιείται όταν το λέιζερ δεν χρησιμοποιείται.

Πιέστε το κουμπί του διακόπτη λέιζερ (

Το λέιζερ θα αρχίσει να εκπέμπει μια κόκκινη γραμμή, ορατή στο υλικό.

Η κοπή πρέπει να γίνει κατά μήκος αυτής της γραμμής.

Απενεργοποιήστε το λέιζερ όταν ολοκληρωθεί η κοπή.69 Η σκόνη από την κοπή μπορεί να αμβλύνει το φως του λέιζερ, γι' αυτό και ο φακός του προβολέα λέιζερ πρέπει να καθαρίζεται από καιρό σε καιρό.

Η γραμμή κοπής υποδεικνύεται από την ένδειξη γραμμής κοπής (

Όταν ξεκινάτε την εργασία, κρατάτε πάντα το πριόνι με ασφάλεια

τα δύο χέρια χρησιμοποιώντας και τις δύο λαβές.

Το πριόνι πρέπει να τίθεται σε λειτουργία μόνο όταν βρίσκεται μακριά

Μην σπρώχνετε το πριόνι με υπερβολική δύναμη, εφαρμόστε

Αφήστε το δίσκο κοπής να

εντελώς όταν ολοκληρωθεί η

Εάν η κοπή διακοπεί πριν από την προβλεπόμενη ολοκλήρωσή της, όταν συνεχίσετε, περιμένετε πρώτα να φτάσει το πριόνι στη μέγιστη

μετά την εκκίνηση και, στη συνέχεια, οδηγήστε προσεκτικά το δίσκο κοπής μέσα στο κομμένο υλικό.

• Όταν κόβετε κατά μήκος των ινών του υλικού (ξύλο), μερικές φορές οι ίνες τείνουν να ανέβουν προς τα πάνω και να σχιστούν (η κίνηση του πριονιού σε χαμηλή ταχύτητα ελαχιστοποιεί την

• Βεβαιωθείτε ότι το κάτω προστατευτικό φτάνει στην τελική θέση της κίνησής του.

Βεβαιώνεστε πάντα ότι το κουμπί ασφάλισης βάθους κοπής και το κουμπί ασφάλισης ρύθμισης ποδιού πριονιού είναι σωστά σφιγμένα πριν από την κοπή

Με το πριόνι πρέπει να χρησιμοποιούνται μόνο δίσκοι κοπής

σωστή εξωτερική διάμετρο και διάμετρο οπής της έδρας του δίσκου κοπής.

• Το προς κοπή υλικό πρέπει να ακινητοποιείται με ασφάλεια.

• Το φαρδύτερο τμήμα του ποδιού του πριονιού πρέπει να τοποθετείται στο τμήμα του υλικού που δεν κόβεται. Εάν οι διαστάσεις του υλικού είναι μικρές, το υλικό πρέπει να συγκρατείται με σφιγκτήρα ξυλουργού. Υπάρχει κίνδυνος κλωτσιάς αν η λεπίδα του πριονιού δεν ολισθαίνει πάνω στο υλικό αλλά ανυψώνεται. Η επαρκής συγκράτηση του προς κοπή υλικού και η σταθερή λαβή του πριονιού διασφαλίζουν ότι έχετε τον πλήρη έλεγχο του ηλεκτρικού εργαλείου, αποφεύγοντας έτσι τον κίνδυνο τραυματισμού. Μην επιχειρήσετε να στηρίξετε μικρά κομμάτια υλικού με το χέρι. ΠΕΡΙΚΟΠΕΣ MITRE

Χαλαρώστε το κουμπί ασφάλισης ρύθμισης ποδιών (

στην επιθυμητή γωνία (από

χρησιμοποιώντας την κλίμακα.

Σφίξτε το κουμπί ασφάλισης ρύθμισης ποδιού (

Να θυμάστε ότι υπάρχει μεγαλύτερος κίνδυνος αναπήδησης (μεγαλύτερη πιθανότητα εμπλοκής της λεπίδας του πριονιού) κατά την κοπή υπό κλίση, γι' αυτό βεβαιωθείτε ότι η λεπίδα του πριονιού είναι πλήρως συνδεδεμένη με το τεμάχιο εργασίας. Κόψτε με ομαλή κίνηση. ΚΟΠΉ ΜΕ ΚΟΠΉ ΣΤΟ ΥΛΙΚΌ Αποσυνδέστε το πριόνι από την παροχή ρεύματος πριν κάνετε

• Ρυθμίστε το επιθυμητό βάθος κοπής που αντιστοιχεί στο πάχος του προς κοπή υλικού.

Γείρετε το πριόνι έτσι ώστε το μπροστινό άκρο του ποδιού του

να εφάπτεται στο προς κοπή υλικό και το σημάδι

κάθετες κοπές να βρίσκεται στη γραμμή της προβλεπόμενης κοπής.

• Μόλις το πριόνι τοποθετηθεί στην αρχή της κοπής, ανασηκώστε το κάτω προστατευτικό (13) χρησιμοποιώντας το μοχλό του κάτω προστατευτικού (4) (η λεπίδα του πριονιού ανασηκώνεται πάνω από το υλικό).

Εκκινήστε το ηλεκτρικό εργαλείο και περιμένετε να φτάσει ο δίσκος

• Χαμηλώστε σταδιακά το πριόνι βυθίζοντας το δίσκο κοπής μέσα στο υλικό (κατά τη διάρκεια αυτής της κίνησης, η μπροστινή άκρη του ποδιού του πριονιού πρέπει να έρχεται σε επαφή με την επιφάνεια του υλικού).

Όταν ο δίσκος κοπής αρχίσει να κόβει, απελευθερώστε το κάτω προστατευτικό.

• Όταν το πόδι του πριονιού ακουμπήσει στο υλικό με ολόκληρη την επιφάνειά του, συνεχίστε την κοπή μετακινώντας το πριόνι προς τα

Ποτέ μην αντιστρέφετε το πριόνι με περιστρεφόμενο τροχό αποκοπής, καθώς υπάρχει κίνδυνος οπισθοδρόμησης.

Ολοκληρώστε την κοπή με τον αντίστροφο τρόπο από την έναρξή

, περιστρέφοντας το πριόνι γύρω από τη γραμμή επαφής μεταξύ της μπροστινής άκρης του ποδιού του πριονιού και του τεμαχίου.

Αφήστε το δίσκο κοπής να σταματήσει εντελώς πριν βγάλετε το πριόνι από το υλικό όταν το πριόνι είναι απενεργοποιημένο.

• Εάν είναι απαραίτητο, οι γωνιακές λοξοτμήσεις πρέπει να τελειώσουν με πριονόλαμα ή χειροπρίονο. ΚΟΠΉ Ή ΑΠΟΚΟΠΉ ΜΕΓΆΛΩΝ ΚΟΜΜΑΤΙΏΝ ΥΛΙΚΟΎ Όταν κόβετε μεγαλύτερες σανίδες ή σανίδες, πρέπει να τις στηρίζετε κατάλληλα, ώστε να αποφύγετε πιθανό τράνταγμα του δίσκου κοπής (φαινόμενο ανάκρουσης) λόγω εμπλοκής του δίσκου στην κοπή. ΛΕΙΤΟΥΡΓΊΑ ΚΑΙ ΣΥΝΤΉΡΗΣΗ

Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν α π ό οποιαδήποτε εγκατάσταση, ρύθμιση, επισκευή ή λειτουργία. ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ

• Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά από κάθε

Μην χρησιμοποιείτε νερό ή άλλα υγρά για καθαρισμό.

Η μονάδα πρέπει να καθαρίζεται με βούρτσα ή να φυσάει

πεπιεσμένο αέρα χαμηλής πίεσης.

Μην χρησιμοποιείτε καθαριστικά ή διαλυτικά, καθώς αυτά μπορεί να προκαλέσουν ζημιά στα πλαστικά μέρη.

• Καθαρίζετε τακτικά τις σχισμές εξαερισμού στο περίβλημα του κινητήρα για να αποφύγετε την υπερθέρμανση της μονάδας. Μην καθαρίζετε τις σχισμές εξαερισμού εισάγοντας αιχμηρά αντικείμενα όπως κατσαβίδια ή παρόμοια αντικείμενα στις σχισμές.

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί με ένα καλώδιο με τα ίδια χαρακτηριστικά. Η εργασία αυτή πρέπει να ανατεθεί σε εξειδικευμένο ειδικό ή να γίνει

• Εάν εμφανιστεί υπερβολικός σπινθηρισμός στον μεταγωγέα, ελέγξτε την κατάσταση των ανθρακικών βουρτσών του κινητήρα από εξειδικευμένο άτομο.

• Κατά την κανονική λειτουργία, ο δίσκος κοπής

χρονικό διάστημα. Ένα σημάδι αμβλύτητας του δίσκου κοπής είναι η ανάγκη αύξησης της πίεσης κατά την κίνηση του πριονιού κατά

Εάν διαπιστωθεί ότι ο δίσκος κοπής έχει υποστεί ζημιά, πρέπει να αντικατασταθεί αμέσως.

Ο δίσκος κοπής πρέπει να είναι πάντα κοφτερός.

• Φυλάσσετε πάντα τη συσκευή σε στεγνό μέρος μακριά από

ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΤΟΥ ΔΊΣΚΟΥ ΚΟΠΉΣ

Χρησιμοποιώντας το παρεχόμενο κλειδί, ξεβιδώστε τη βίδα που συγκρατεί το δίσκο κοπής (12) περιστρέφοντας αριστερόστροφα.

Για να αποτρέψετε την περιστροφή του άξονα του πριονιού,

τον άξονα με το κουμπί ασφάλισης του άξονα (19) (εικ. E)

τη βίδα στερέωσης του τροχού αποκοπής.

Αφαιρέστε την εξωτερική ροδέλα φλάντζας (

Χρησιμοποιώντας το μοχλό του κάτω προστατευτικού (

μετακινήστε το κάτω προστατευτικό (

) έτσι ώστε να υποχωρήσει όσο το δυνατόν περισσότερο μέσα στο άνω προστατευτικό (

τη στιγμή, ελέγξτε την κατάσταση και τη λειτουργία του ελατηρίου ανάσυρσης του κάτω προστατευτικού).

Εκτείνετε τον δίσκο κοπής (

) μέσα από την υποδοχή στο πόδι πριονιού

Τοποθετήστε τον νέο δίσκο κοπής σε θέση όπου η ευθυγράμμιση των δοντιών του δίσκου κοπής και το βέλος πάνω σε αυτόν είναι πλήρως ευθυγραμμισμένα με την κατεύθυνση που δείχνει το βέλος στο επάνω προστατευτικό.

• Εισάγετε τον δίσκο κοπής μέσα από την υποδοχή στο πόδι του πριονιού και τοποθετήστε τον στον άξονα έτσι ώστε να πιέζεται

επιφάνεια της εσωτερικής φλάντζας και να είναι κεντραρισμένος στην υποκοπή του.

Τοποθετήστε την εξωτερική ροδέλα φλάντζας (

) και σφίξτε τη βίδα στερέωσης του δίσκου κοπής ( 12) περιστρέφοντας δεξιόστροφα.70 Βεβαιωθείτε ότι ο δίσκος κοπής έχει τοποθετηθεί με τα δόντια ευθυγραμμισμένα προς τη σωστή κατεύθυνση. Η κατεύθυνση περιστροφής του άξονα του ηλεκτρικού εργαλείου φαίνεται με ένα βέλος στο περίβλημα του πριονιού. Πρέπει να είστε ιδιαίτερα προσεκτικοί όταν πιάνετε το δίσκο κοπής. Πρέπει να χρησιμοποιείτε προστατευτικά γάντια για να διασφαλίσετε ότι τα χέρια σας προστατεύονται από την επαφή με τα αιχμηρά δόντια του δίσκου κοπής. ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΤΩΝ ΒΟΥΡΤΣΏΝ ΆΝΘΡΑΚΑ Οι φθαρμένες (μικρότερες από 5 mm), καμένες ή ραγισμένες ψήκτρες άνθρακα του κινητήρα πρέπει να αντικαθίστανται αμέσως. Να αντικαθιστάτε πάντα και τις δύο ανθρακοβούρτσες ταυτόχρονα. Μόνο ένα εξειδικευμένο άτομο πρέπει να αντικαθιστά τις βούρτσες άνθρακα χρησιμοποιώντας τα αυθεντικά εξαρτήματα. Τυχόν ελαττώματα θα πρέπει να αποκαθίστανται από το εξουσιοδοτημένο τμήμα σέρβις του κατασκευαστή.

ΠΡΟΔΙΑΓΡΑΦΈΣ ΔΕΔΟΜΕΝΑ ΑΞΙΟΛΟΓΗΣΗΣ Κυκλικό πριόνι 58G492

Τάση τροφοδοσίας 230 V AC Συχνότητα τροφοδοσίας 50 Hz Ονομαστική ισχύς 1500 W Ταχύτητα δίσκου κοπής (χωρίς

Εξωτερική διάμετρος του δίσκου

185 mm Εσωτερική διάμετρος του δίσκου

20 mm Μέγιστο βάθος κοπής

45° 43 mm Κατηγορία λέιζερ

Ισχύς λέιζερ < 1 mW Μήκος κύματος ακτινοβολίας λ = 650 nm Κατηγορία προστασίας

Βαθμός προστασίας IP IPX0

4,3 kg Έτος παραγωγής

ΔΕΔΟΜΈΝΑ ΘΟΡΎΒΟΥ ΚΑΙ ΔΟΝΉΣΕΩΝ Επίπεδο ηχητικής πίεσης

= 98,99 dB(A) K= 3 dB(A) Επίπεδο ηχητικής ισχύος

= 109,99 dB(A) K= 3 dB(A) Τιμή επιτάχυνσης κραδασμών (μπροστινή λαβή)

Τιμή επιτάχυνσης κραδασμών (πίσω λαβή)

Πληροφορίες για το θόρυβο και τους κραδασμούς Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης Lp

και τη στάθμη ηχητικής ισχύος Lw

(όπου K δηλώνει την αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπονται από τον εξοπλισμό περιγράφονται από την τιμή επιτάχυνσης των δονήσεων a

(όπου Κ η αβεβαιότητα μέτρησης). Η στάθμη εκπομπής ηχητικής πίεσης Lp

, η στάθμη ηχητικής ισχύος

και η τιμή επιτάχυνσης κραδασμών a

που αναφέρονται στις παρούσες οδηγίες έχουν μετρηθεί σύμφωνα με το πρότυπο EN 62841-1:2015. Το επίπεδο δόνησης a

που δίνεται μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς. Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της μονάδας. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Ένα υψηλότερο επίπεδο δονήσεων επηρεάζεται από ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας. Οι παραπάνω λόγοι ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια ολόκληρης της περιόδου εργασίας. Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η συσκευή είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Όταν όλοι οι παράγοντες εκτιμώνται με ακρίβεια, η συνολική έκθεση σε δονήσεις μπορεί να είναι σημαντικά χαμηλότερη. Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας για τα χέρια και η σωστή οργάνωση της εργασίας. ΠΡΟΣΤΑΣΊΑ ΤΟΥ ΠΕΡΙΒΆΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι φιλικές προς το περιβάλλον. Ο εξοπλισμός που δεν ανακυκλώνεται αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τις φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεσή του, ανήκουν αποκλειστικά στην Grupa Topex και αποτελούν αντικείμενο νομικής προστασίας σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90 Poz. 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του Εγχειριδίου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες. Δήλωση συμμόρφωσης ΕΚ Κατασκευαστής: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02- 285 Βαρσοβία Προϊόν: Κυκλικό πριόνι Αριθμός προϊόντος: 58G492 Εμπορική ονομασία: ΓΡΑΦΙΤΗΣ Σειριακός αριθμός: 00001 ÷ 99999 Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Το προϊόν που περιγράφεται παραπάνω συμμορφώνεται με τα ακόλουθα

Οδηγία 2006/42/ΕΚ για τα μηχανήματα Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ, όπως τροποποιήθηκε με την οδηγία 2015/863/ΕΕ Και πληροί τις απαιτήσεις των ακόλουθων προτύπων: EN 62841-1:2015; EN 62841-2-5:2014; EN 55014-1:2017; EN 55014-2:2015· EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1; IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321- 5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; IEC 62321-8:2017 Η δήλωση αυτή αναφέρεται μόνο στα μηχανήματα στην κατάσταση στην οποία διατέθηκαν στην αγορά και δεν καλύπτει τα κατασκευαστικά στοιχεία προστίθενται από τον τελικό χρήστη ή μεταγενέστερες ενέργειες που εκτελούνται από τον τελικό χρήστη. Όνομα και διεύθυνση του προσώπου που διαμένει ή είναι εγκατεστημένο στην ΕΕ και είναι εξουσιοδοτημένο να καταρτίζει τον τεχνικό φάκελο: Υπεγράφη εξ ονόματος: Grupa Topex Sp. Z o.o. Σπ.κ. Κυψέλη. Παραμεθόρια χώρα 2/4 02-285 Βαρσοβία Πάουελ Κοβάλσκι Αντιπρόσωπος Ποιότητας της GRUPA TOPEX Βαρσοβία, 2020-0 6-1871
