58G492 - Zāģis Graphite - Bezmaksas lietošanas instrukcija

Produkta veids	Rokas ripzāģis
Zīmols	Graphite
Modelis	58G492
Barošanas spriegums	230 V AC
Frekvence	50 Hz
Nominālā jauda	1500 W
Tukšgaitas ātrums	5800 min⁻¹
Asmens ārējais diametrs	185 mm
Asmens iekšējais diametrs	20 mm
Maks. griešanas dziļums 90° leņķī	65 mm
Maks. griešanas dziļums 45° leņķī	43 mm
Lāzera klase	2
Lāzera jauda	< 1 mW
Lāzera viļņa garums	650 nm
Aizsardzības klase	II (dubultā izolācija)
Aizsardzības indekss	IPX0
Svars	4,3 kg
Akustiskā spiediena līmenis (LpA)	98,99 dB(A) (K=3 dB)
Akustiskās jaudas līmenis (LwA)	109,99 dB(A) (K=3 dB)
Vibrācijas priekšējais rokturis (ah)	3,372 m/s² (K=1,5 m/s²)
Vibrācijas aizmugurējais rokturis (ah)	4,553 m/s² (K=1,5 m/s²)
Dziļuma regulēšana	0-65 mm, ar bloķēšanas sviru
Leņķa regulēšana	0° līdz 45°, ar fiksācijas pogu
Paralēlais vadotājs	Jā, iekļauts
Putekļu izsūkšana	Izvada sprausla
Vadības lāzers	Jā, atsevišķs slēdzis
Apakšējā aizsardzība	Ar eņģēm, automātiska atvilkšana
Vārpstas bloķēšana	Jā, asmens maiņai
Nomaināmas ogles birstes	Jā, minimālais garums 5 mm
Apkope	Sausā tīrīšana, pūšana ar saspiestu gaisu
Uzglabāšana	Sausa vieta, bērniem nepieejamā vietā

Bieži uzdotie jautājumi - 58G492 Graphite

Kādus materiālus es varu griezt ar Graphite 58G492 ripzāģi?

Šis zāģis ir paredzēts koksnes un koka materiālu zāģēšanai. Neizmantojiet nepiemērotus diskus vai griešanai metālā vai plastmasā. Ievērojiet ražotāja ieteikumus.

Kā noregulēt griešanas dziļumu?

Atskrūvējiet griešanas dziļuma bloķēšanas sviru (18), noregulējiet vēlamo dziļumu, izmantojot skalu, pēc tam nobloķējiet sviru. Maksimālais dziļums 90° leņķī ir 65 mm.

Kā izvairīties no atsitiena (kickback)?

Turiet zāģi stingri ar abām rokām, novietojiet ķermeni vienā griešanas līnijas pusē, izmantojiet labi asinātus asmeņus, neizmantojiet spēku griešanai un pareizi atbalstiet lielus gabalus. Bloķēšanas gadījumā atlaidiet slēdzi.

Kā nomainīt zāģa asmeni?

Atvienojiet ierīci. Izmantojiet komplektā iekļauto sešstūra atslēgu, lai atskrūvētu stiprinājuma skrūvi (griezt pretēji pulksteņrādītāja virzienam). Nobloķējiet vārpstu ar fiksācijas pogu. Uzlieciet jauno asmeni, ievērojot griešanās virzienu. Pievelciet skrūvi.

Lāzers nedarbojas, ko darīt?

Pārbaudiet, vai lāzera slēdzis (21) ir ieslēgtā stāvoklī. Notīriet lāzera lēcu ar mīkstu drānu. Ja problēma joprojām pastāv, sazinieties ar pēcpārdošanas servisu. Nekad neaizvietojiet lāzera bloku ar citu tipu.

Kādus aizsardzības līdzekļus man vajadzētu valkāt?

Valkājiet aizsargbrilles, dzirdes aizsardzību, pretputekļu masku un cimdus, rīkojoties ar asmeņiem. Izmantojiet putekļu nosūkšanas sistēmu, griežot koksni.

Vai es varu izmantot zāģi stacionārā režīmā (piestiprinātu pie galda)?

Nē, zāģis nav paredzēts stacionārai lietošanai. Tas jātur rokā. Nekad neizmantojiet to ar improvizētu griešanas galdu.

Kā apkopt zāģi pēc lietošanas?

Notīriet ierīci ar suku vai saspiestu gaisu (zems spiediens). Neizmantojiet ūdeni vai šķīdinātājus. Regulāri tīriet ventilācijas spraugas. Pārbaudiet ogles birstes stāvokli un nomainiet tās, ja tās ir nolietotas (<5 mm).

Ko darīt, ja asmens iestrēgst materiālā?

Nekavējoties atlaidiet slēdzi un turiet zāģi nekustīgi, līdz asmens pilnībā apstājas. Neizņemiet asmeni kustībā. Pēc tam noskaidrojiet iestrēgšanas cēloni (truls asmens, slikti atbalstīts materiāls u.c.).

Kāds ir asmens maksimālais ātrums?

Tukšgaitas ātrums ir 5800 min⁻¹. Vienmēr ievērojiet uz griešanas diska norādīto maksimālo ātrumu. Izmantojiet tikai saderīgus diskus (diametrs 185 mm, urbums 20 mm).

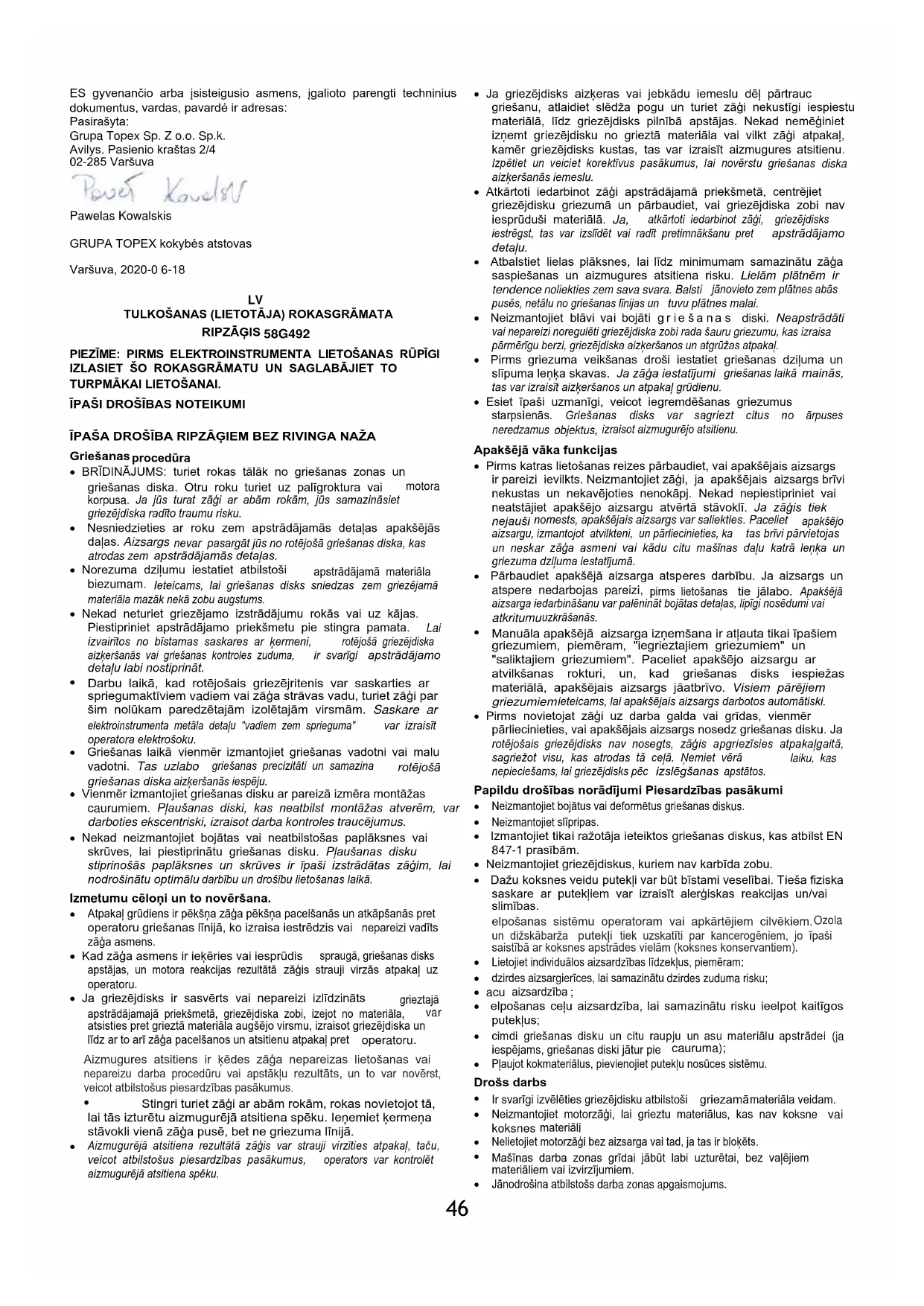

LIETOŠANAS INSTRUKCIJA 58G492 Graphite

• BRĪDINĀJUMS: turiet rokas tālāk no griešanas zonas un griešanas diska. Otru roku turiet uz palīgroktura vai motora korpusa. Ja jūs turat zāgi ar abām rokām, jūs samazināsiet griezējdiska radīto traumu risku.
• Nesniedzieties ar roku zem apstrādājamās detaļas apakšējās daļas. Aizsargs nevar pasargāt jūs no rotējošā griešanas diska, kas atrodas zem apstrādājamās detaļas.
• Norezuma dziījumu iestatiet atbilstoši apstrādājamā materiāla biezumam. leteicams, lai griešanas disks sniedzas zem griezējamā materiāla mazāk nekā zobu augstums.
• Nekad neturiet griezējamo izstrādājumu rokās vai uz kājas. Piestipriniet apstrādājamo priekšmetu pie stingra pamata. Lai izvairītos no bīstamas saskares ar ķerneni, rotējošā griezējdiska aizkeršanās vai griešanas kontroles zuduma, ir svarīgi apstrādājamo detaļu labi nostiprināt.
• Darbu laikā, kad rotējošais griezējritenis var saskarties ar spriegumaktīviem vadiem vai zāga strāvas vadu, turiet zāgi par šim nolūkam paredzētajām izolētajām virsmām. Saskare ar elektroinstrumenta metāla detaju "vadiem zem sprieguma" var izraisīt operatora elektrošoku.
• Griešanas laikā vienmēr izmantojiet griešanas vadotni vai malu vadotni. Tas uzlabo griešanas precizitāti un samazina rotējošā griešanas diska aizkeršanās iespēju.
• Vienmēr izmantojiet griešanas disku ar pareizā izmēra montāžas caurumiem. Pļaušanas diski, kas neatbilst montāžas atverēm, var darboties ekscentriski, izraisot darba kontroles traucējumus.
• Nekad neizmantojiet bojātas vai neatbilstošas paplāksnes vai skrūves, lai piestiprinātu griešanas disku. Plaušanas disku stiprinošās paplāksnes un skrūves ir īpaši izstrādātas zāğim, lai nodrošinātu optimālu darbību un drošību lietošanas laikā.

Izmetumu cēloņi un to novēršana.

• Atpakaļ grūdiens ir pēkšņa zāga pēkšņa pacelšanās un atkāpšanās pret operatoru griešanas līnijā, ko izraisa iestrēdzis vai nepareizi vadīts zāga asmens.
• Kad zāga asmens ir iekēries vai iesprūdis spraugā, griešanas disks apstājas, un motora reakcijas rezultātā zāgis strauji virzās atpakaļ uz operatoru.
• Ja griezējdisks ir sasvērts vai nepareizi izlīdzināts grieztajā apstrādājamajā priekšmetā, griezējdiska zobi, izejot no materiāla, var atsisties pret grieztā materiāla augšējo virsmu, izraisot griezējdiska un līdz ar to arī zāga pacelšanos un atsitienu atpakal pret operatoru.

Aizmugures atsitiens ir kēdes zāga nepareizas lietošanas vai nepareizu darba procedūru vai apstākļu rezultāts, un to var novērst, veicot atbilstošus piesardzības pasākumus.

• Stingri turiet zāgi ar abām rokām, rokas novietojot tā, lai tās izturētu aizmugurējā atsitiena spēku. leņemiet ķermeņa stāvokli vienā zāga pusē, bet ne griezuma līnijā.
- Aizmugurējā atsitiena rezultātā zāgis var strauji vírzīties atpakal, taču, veicot atbilstošus piesardzības pasākumus, operators var kontrolēt aizmugurējā atsitiena spēku.

• Ja griezējdisks aizkeras vai jebkādu iemeslu dēl pārtrauc griešanu, atlaidiet slēdža pogu un turiet zāgi nekustīgi iespiestu materiālā, līdz griezējdisks pilnībā apstājas. Nekad nemēginiet izņemt griezējdisku no grieztā materiāla vai vilkt zāgi atpakaļ, kamēr griezējdisks kustas, tas var izraisīt aizmugures atsitienu. Izpētiet un veiclet korektīvus pasākumus, lai novērstu griešanas diska aizkeršanās iemeslu.
• Atkārtoti iedarbinot zāgi apstrādājamā priekšmetā, centrējiet griezējdisku griezumā un pārbaudiet, vai griezējdiska zobi nav iesprūduši materiālā. Ja, atkārtoti iedarbinot zāgī, griezējdisks iestrēgst, tas var izslīdēt vai radīt pretimnākšanu pret apstrādājamo detalu.
• Atbalstiet lielas plāksnes, lai līdz minimumam samazinātu zāga saspiešanas un aizmugures atsitiena risku. Lielām plātnēm ir tendence noliekties zem sava svara. Balsti jānovieto zem plātnes abās pusēs, netālu no griešanas līnijas un tuvu plātnes malai.
• Neizmantojiet blāvi vai bojāti griešanas diski. Neapstrādāti vai nepareizi noregulēti griežējdiska zobi rada šauru griezumu, kas izraisa pārmērīgu berzi, griežējdiska aizkeršanos un atgrūžas atpakal.
• Pirms griezuma veikšanas droši iestatiet griešanas dziljuma un slīpuma lenka skavas. Ja zāga iestatījumi griešanas laikā mainās, tas var izraisīt aizkeršanos un atpakal grūdienu.
• Esiet īpaši uzmanīgi, veicot iegremdēšanas griezumus starpsienās. Griešanas disks var sagriezt citus no ārpuses neredzamus objektus, izraisot aizmugurējo atsitienu.

Apakšējā vāka funkcijas

• Pirms katras lietošanas reizes pārbaudiet, vai apakšējais aizsargs ir pareizi ievilkts. Neizmantojiet zāgi, ja apakšējais aizsargs brīvi nekustas un nekavējoties nenokāpj. Nekad nepiestipriniet vai neatstājiet apakšējo aizsargu atvērtā stāvoklī. Ja zāgis tiek nejauši nomests, apakšējais aizsargs var saliekties. Paceliet apakšējo aizsargu, izmantojot atvilkteni, un pārliecinieties, ka tas brīvi pārvietojas un neskar zāga asmeni vai kādu citu mašīnas daļu katrā lenķa un griezuma dzīluma iestatījumā.
• Pärbaudiet apakšējā aizsarga atsperes darbību. Ja aizsargs un atspere nedarbojas pareizi, pirms lietošanas tie jālabo. Apakšējā aizsarga iedarbināšanu var palēnināt bojātas detaļas, lipīgi nosēdumi vai atkritumuuzkrāšanās.
• Manuāla apakšējā aizsarga iznemšana ir atļauta tikai īpašiem griezumiem, piemēram, "iegrieztajiem griezumiem" un "saliktajiem griezumiem". Paceliet apakšējo aizsargu ar atvilkšanas rokturi, un, kad griešanas disks iespiežas materiālā, apakšējais aizsargs jāatbrīvo. Visiem pārējiem griezumiemiēteicams, lai apakšējais aizsargs darbotos automatiski.
• Pirms novietojat zāgi uz darba galda vai grīdas, vienmēr pārliecinieties, vai apakšējais aizsargs nosedz griešanas disku. Ja rotējošais griežēdisks nav nosegts, zāgis apgriezīsies atpakalgaitā, sagriežot visu, kas atrodas tā ceļā. Ṣemiet vērā laiku, kas nepieciešams, lai griežēdisks pēc izslēgšanas apstātos.

Papildu drošības norādījumi Piesardzības pasākumi

• Neizmantojiet bojātus vai deformētus griešanas diskus.
• Neizmantojiet slīpripas.
• Izmantojiet tikai ražotāja ieteiktos griešanas diskus, kas atbilst EN 847-1 prasībām.
• Neizmantojiet griezējdiskus, kuriem nav karbīda zobu.
• Dažu koksnes veidu putekli var būt bīstami veselībai. Tieša fiziska saskare ar putekliem var izraisīt alerģiskas reakcijas un/vai slimības.

elpošanas sistēmu operatoram vai apkārtējiem cilvēkiem. Ozola un dižskābarža puteklī tiek uzskatīti par kancerogēniem, jo īpaši saistībā ar koksnes apstrādes vielām (koksnes konservantiem).

• Lietojiet individuālos aizsardzības līdzekļus, piemēram:
• dzirdes aizsargierīces, lai samazinātu dzirdes zuduma risku;
• acu aizsardzība;
• elpošanas celu aizsardzība, lai samazinātu risku ieelpot kaitīgos puteklus;
• cimdi griešanas disku un citu raupju un asu materiālu apstrādei (ja iespējams, griešanas diski jātur pie cauruma);
• Plaujot kokmateriālus, pievienojiet putekļu nosūces sistēmu.

Drošs darbs

• Ir svarīgi izvēlēties griezējdisku atbilstoši griezamāmateriāla veidam.
• Neizmantojiet motorzāgi, lai grieztu materiālus, kas nav koksne vai koksnes materiāli
• Nelietojiet motorzāgi bez aizsarga vai tad, ja tas ir blokēts.
• Mašinas darba zonas grīdai jābūt labi uzturētai, bez vaļējiem materiāliem vai izvirzījumiem.

• Jānodrošina atbilstošs darba zonas apgaismojums.

• Darbiniekam, kas apkalpo mašīnu, jābūt pienācīgi apmācītam par mašīnas lietošanu, ekspluatāciju un darbībām ar to.

• Izmantojiet tikai asus griešanas diskus.
• Pievērsiet uzmanību maksimālajam ātrumam, kas norādīts uz griešanas diska.
• Pārliecinieties, ka izmantotās detaļas atbilst ražotāja ieteikumiem.
• Spīdīgu tērauda loksnì (vai citus materiālus ar atstarojošu virsmu) nav atlauts izmantot lāzera gaismu, jo tā var radīt bīstamus atstarojumus pret operatoru, trešām personām vai dzīvniekiem.
• Neaizstājiet lāzera ierīci ar cita tipa ierīci. Visi remontdarbi jāveic ražotājam vai pilnvarotai personali.

UZMANIBU: Regulēšana, kas nav norādīta šajā rokasgrāmatā, ir saistīta ar lāzera starojuma iedarbības risku!

UZMANIBU: lerice ir paredzēta darbam telpās.

Neraugoties uz to, ka tiek izmantota pēc būtības droša konstrukcija, drošības pasākumi un papildu aizsardzības pasākumi, darba laikā vienmēr pastāv atlikušais traumu risks.

Izmantoto piktogrammu skaidrojums:

• Veicot apkopi, atvienojiet zāgi no strāvas padeves.
• Ja barošanas vads darbības laikā tiek bojāts, nekavējoties atvienojiet strāvas padevi. NEPIESKARIETIES BAROŠANAS VADAM, PIRMS ATVIENOJAT BAROŠANAS AVOTU.
• Ja zāgis ir aprīkots ar lāzeru, lāzeru nedrīkst nomainīt pret cita tipa lāzeru, un jebkurus remontdarbus drīkst veikt tikai speciālists.
• pakalpojums. Nevirziet lāzera staru uz cilvēkiem vai dzīvniekiem.
• Neizmantojiet šo rīku stacionārā režīmā. Tas nav
  • paredzēti lietošanai ar griešanas galdu.
• Nostipriniet apstrādājamo detaļu uz stabilas virṣmas un nostipriniet to ar skavu vai skavām, lai novērstu kustības. Šāda veida apstrādājamo detaļu fiksēšana ir drošāka.
• nekā turot priekšmetu rokā.
• Pirms instrumenta nolikšanas uz leju pagaidiet, līdz asmens pilnībā apstājas. Griešanas asmens var iestrēgt un jūs varat zaudēt kontroli pār instrumentu.

LÄZERA IERİCES DROŠIBAS NOTEIKUMI

Lāzera ierīce, ko izmanto zāga izgatavošanā, ir 2. klases lāzera ierīce ar maksimālo jaudu <1 mW, ar starojuma vilņa garumu λ = 650 nm. Šāda ierīce nav bīstama redzei, taču nedrīkst skatīties tieši starojuma avota virzienā (īslaicīga akluma risks).

BRĪDINĀJUMS. Neskatieties tieši lāzera gaismas starā. Tas rada apdraudējumu. levērojiet šādus drošības noteikumus.

• Lietojiet lāzera ierīci saskaņā ar ražotāja ieteikumiem.
• Nekad tīši vai netīši nenovirziet lāzera staru uz cilvēkiem, dzīvniekiem vai objektiem, kas nav darba materiāls.
• Lāzera staru nedrīkst nejauši novirzīt uz apkārtējo cilvēku un dzīvnieku acīm ilgāk par 0,25 sekundēm, piemēram, virzot gaismas staru caur spoguļiem.
• Vienmēr ir jānodrošina, lai lāzera gaisma tiktu vērsta uz materiālu, kam nav atstarojošu virsmu.
  • Vilna garums: 650 nm; Jauda: < 1 mW EN 60825-1:2014

9

1. Izlasiet lietošanas instrukciju un ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus.
2. Otrās klases izolācijas ierīce
3. Lietojiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsarglīdzekļus, putekļu

masku).

1. Pirms apkopes vai remonta atvienojiet strāvas vadu.
2. Aizsargājiet no lietus.
3. Sargājiet bērnus no ierīces.
4. Sargājiet ekstremitātes no griešanas elementiem!
5. Bīstamība, ko rada atsitiens.
6. Uzmanību, risks sagriezt rokas, sagriezt pirkstus.
7. Piezīme: lāzera starojums.

KONSTRUKCIJA UN PIELIETOJUMS

Ripzāgis ir ar roku pārnēsājams elektroinstruments ar ll klases izolāciju. To darbina vienfāzes komutatora motors. Šāda tipa elektroinstrumentus plaši izmanto koka un koksnes materiālu zāgēšanai. To nedrīkst izmantot malkas zāgēšanai. Mēginājumi izmantot zāgi citiem mērkiem, kas nav norādītie, tiks uzskatīti par neatbilstošu lietošanu. Izmantojiet ripzāgi tikai ar piemērotiem zāga asmeņiem ar karbīda uzgaliem. Ripzāgis ir paredzēts viegliem darbiem servisa darbnīcās un visiem darbiem patstāvīgās amatieru darbības (DIY) jomā.

Neizmantojiet elektroinstrumentu nepareizi.

GRAFISKO LAPU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lapās.

1. Puteklu izplüdes sprausla
2. Augšējaisvāks
3. Sprieguma savienojuma indikatora gaisma
4. Apakšējā aizsarga svira
5. Kāju iestatīšanas blokēšanas poga
6. Paralēlo vadotņu blokēšanas rokturis
7. 45° griešanas līnijas indikators
8. 0° griešanas līnijas indikators
9. Novērtējiet
10. Griešanas disks
11. Atloka paplāksne
12. Griešanas ripas stiprinājuma skrūve
13. Apakšējaisvāks
14. Priekšējais rokturis
15. Pārslēdziet
16. Slēdža blokēšanas poga
17. Pamata rokturis
18. Griešanas dziluma blokēšanas svira
19. Vārpstas blokēšanas poga
20. Lāzera slēdzis
21. Lāzera
22. Paralēlais celvedis

* Starp rasējumu un izstrādājumu var būt atškīrības.

APRĪKOJUMS UN PIEDERUMI

1. Paralēlais celvedis
2. Sešstūra atslēga

- 1 gab.

- 1 gab.

SAGATAVOŠANĀS DARBAM

GRIEŠANAS DZIŁUMA IESTATĪŠANA

Griešanas dzilumu taisnā lenkī var regulēt no 0 līdz 65 mm.

• Atbrīvojiet griešanas dziluma blokēšanas sviru ( 18).
• Iestatiet vēlamo griešanas dzilumu (izmantojot skalu).

Blokējiet griešanas dziljuma blokēšanas sviru (18) (A attēls). PARALĒLĀS GRIEŠAÑAS VADOTNES UZSTĀDĪŠANA

Griežot materiālu šaurās daļās, izmantojiet paralēlo vadīklu. Vadotni var uzstādīt elektroinstrumenta labajā vai kreisajā pusē.

• Atbrīvojiet paralēlās vadotnes fiksācijas pogu ( 6).
• levietojiet paralēlo virzošo stieni (23) divos caurumos zāga pamatnē (9).
• Iestatiet vēlamo attālumu (izmantojot skalu).
• Nostipriniet paralēlo vadīklu (23) ar paralēlās vadīklas fiksatora pogu (6) (B attēls).

Paralēlo vadīklu (23) var izmantot arī slīpajiem griezumiem no 00 līdz 450.

Nekad nepiełaujiet, lai jūsu roka vai pirksti atrastos aiz darbojošā zāga. Ja notiek atsitiens, zāgis var uzgāzties uz jūsu rokas, radot nopletnus ievainojumus.

ATVĀŽAMAIS APAKŠĒJAIS VĀKS

Griešanas diska (10) apakšējais aizsargs (13) automātiski atgrūžas atpakal, kad tas saskaras ar griezamo materiālu. Lai to atgrūstu

manuāli, pārvietojiet apakšējā aizsarga sviru ( 4).

PUTEKŁU NOSŪCĒJS

Ripzāgis ir aprīkots ar putekļu nosūces atveri (1), kas paredzēta griešanas laikā radušos skaidu un putekļu nosūkšanai.

DARBIBA / IESTATIJUMI

IESLÊGTS/IZSLÊGTS

Tikla spriegumam jäatbilst spriegumam, kas norādīts uz zāga nominālās plāksnītes. Uzsākot darbu, turiet motorzāgi ar abām rokām, jo motora griezes moments var izraisīt nekontrolējamu elektroinstrumenta griešanos.

Ir svarīgi atcerēties, ka tad, kad zāgis ir izslēgts, tā kustīgās dajas vēl kādu laiku griežas.

Zāgis ir aprīkots ar slēdža blokēšanas pogu (16), lai novērstu nejaušu iedarbināšanu.

leslēgšana:

• Nospiediet slēdža blokēšanas pogu (16) (C attēls).

• Nospiediet ieslēgšanas/izslēgšanas pogu (15).

lzslēgšana:

• Atlaidiet spiedienu uz slēdža pogu ( 15).

SPRIEGUMA PIESLÉGUMA INDIKATORS

Kad motorzāgis ir pieslēgts strāvas kontaktligzdai, iedegas sprieguma pieslēguma indikators ( 3).

LASER DARBIBA

Nekad neskatieties tieši uz lāzera staru vai tā atspulgu no spogulvirsmas un nekad nelieciet lāzera staru uz kādu personu.

Lāzera stara gaisma lauj labāk kontrolēt griezuma līniju.

Lāzera generators (22), kas ir zāga piederums, irparedzēts izmantošanai precīzai griešanai. Ja lāzera generators netiek lietots, lāzera ierīce ir jāizslēdz.

• Nospiediet lāzera slēdža pogu (21) ieslēgtā stāvoklī.
  • Lāzers sāks izstarot sarkanu līniju, kas būs redzama uz materiāla.
  • Griezums jāveic pa šo līniju.
• Kad griešana ir pabeigta, izslēdziet lāzeru.

Griešanas procesā radušies putekļi var aptumšot lāzera gaismu, tāpēc lāzera projektora objektīvs laiku pa laikam ir jānotīra.

CUTTING

Griešanas līniju norāda griešanas līnijas indikators (7) vai (8).

• Uzsākot darbu, vienmēr droši turiet zāgi ar abām rokām, izmantojot abus rokturus.
• Zāgi drīkst ieslēgt tikai tad, kad tas atrodas tālu no zāgējamā materiāla.
• Nestumiet zāgi ar pārmērīgu spēku, spiediens ir mērens un nepārtraukts.
• Kad griešana ir pabeigta, laujiet griešanas diskam pilnībā apstāties.
• Ja griezums tiek pārtraukts, pirms to paredzēts pabeigt, turpinot griezumu, vispirms pagaidiet, kamēr zāgis pēc iedarbināšanas sasniedz maksimālo ātrumu, un pēc tam uzmanīgi virziet griešanas disku grieztajā materiālā.
• Griežot pāri materiāla (koksnes) šķiedrām, dažkārt šķiedras mēdz pacelties uz augšu un saplīst (zāga kustība ar mazu ātrumu samazina šīs tendences rašanos).
• Pārliecinieties, ka apakšējais aizsargs sasniedz kustības beigu pozīciju.
• Pirms griešanas vienmēr pārliecinieties, ka griezuma dziljuma fiksēšanas poga un zāga kājas iestatīšanas fiksēšanas poga ir pareizi pievilktas.
• Ar zāgi drīkst lietot tikai tā d u s griezējdiskus, k u r u ārējais diamets un griezējdiska ligzdas cauruma diamets ir pareizs.
  • Griežamais materiāls ir droši jānostiprina.
• Zāga pēdas platākajai daļai jābūt novietotai uz materiāla daļas, kas netiek griezta.

Ja materiāla izmēri ir nelieli, materiāls jānostiprina ar galdnieka skavu. Ja zāga asmens neslīd pa materiālu, bet tiek pacelts, pastāv atsitiena risks.

Pienācīga zāgējamā materiāla nostiprināšana un stingra zāga turēšana nodrošina pilnīgu kontroli pār elektroinstrumentu,

tādējādi novēršot traumu gūšanas risku. Nemēginiet ar rokām atbalstītīsus materiāla gabalus.

MITRE SAMAZINĀJUMI

• Atbrīvojiet kājas iestatīšanas fiksatora pogu ( 5) (D attēls).
• Noregulējiet kājiņu (9) vajadzīgajā lenkī (no 00 līdz 450), izmantojot skalu.
• Pievelciet kājas iestatīšanas fiksatora pogu ( 5).

Atcerieties, ka, griežot slīpumā, pastāv lielāks atsitiena risks (lielāka zāga asmens iesprūšanas iespēja), tāpēc pārliecinieties, ka zāga asmens ir pilnībā saslēgts ar apstrādājamo izstrādājumu. Griezt ar vienmērīgu kustību.

GRIEŠANA, IEZĀGĒJOT MATERIĀLĀ.

Pirms regulēšanas darbu velkšanas atvlenojlet zāgi no strāvas padeves.

• Iestatiet vēlamo griezuma dzījumu atbilstoši griezamā materiāla biezumam.
• Nolieciet zāgi tā, lai zāga kājas (9) priekšējā mala atrastos pret griezamo materiālu un perpendikulāro griezumu zīme 00 atrastics uz paredzētā griezuma līnijas.
• Kad zāgis ir novietots griešanas sākumā, p a c e l i e t apakšējo aizsargu (13), izmantojot apakšējā aizsarga sviru (4) ( zāga asmens pacelts virs materiāla).
• leslēdziet elektroinstrumentu un pagaidiet, līdz griešanas disks sasniedz pilnu apgriezienu skaitu.
• Pakāpeniski nolaidiet zāgi, iegremdējot griezejdisku materiāla (šīs kustības laikā zāga pēdas priekšējai malai jāsaskaras ar materiāla virsmu).
• Kad griešanas disks sāk griezt, atlaist apakšējo aizsargu.
• Kad zāga kāja ar visu virsmu balstās uz materiāla, turpiniet griešanu, pārvietojot zāgi uz priekšu.
• Ar rotējošu griezējdisku nekad nestrādājiet ar zāgi atpakalgaitā, jo pastāv atpakalvērsta atsitiena risks.
• Plaušanu pabeidziet pretēji tās sākumam, griežot zāgi ap zāga pēdas priekšējās malas un apstrādājamās detaļas saskares līniju.
• Pirms zāga izņemšanas no materiāla ľaujiet tā griešanas diskam pilnībā apstāties, kad zāgis ir izslēgts.
• Vajadzības gadījumā stūru slīpumi jāpabeidz ar zāga asmeni vai rokas zāgi.

LIELU MATERIĀLA GABALU GRIEŠANA VAI ATDALĪŠANA.

Griežot lielākus dēļus vai dēļus, tie ir pienācīgi jāatbalsta, lai izvairītos no iespējamas griešanas diska trīcēšanas (atsitiena parādība), ko Izralsa diska lestrēgšana grlezumā.

EKSPLUATĀCIJA UN APKOPE

Pirms instalēšanas, regulēšanas, remonta vai darbības ve i k š a n a s atvienojiet strāvas vadu no tikla kontaktligzdas.

APKOPE UN UZGLABĀŠANA

• lerīci ieteicams tīrīt uzreiz pēc katras lietošanas reizes.
• Tīrīšanai neizmantojiet ūdeni vai citus škīdrumus.
• lerīce jātīra ar birsti vai jāizpūš ar zema spiediena saspiestu gaisu.
• Nelietojiet nekādus tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detaļas.
• Regulāri tīriet ventilācijas atveres motora korpusā, lai novērstu ierīces pārkaršanu. Neattīriet ventilācijas atveres, ievietojot tajās asus priekšmetus, piemēram, skrūvgriežus vai līdzīgus priekšmetus.
• Ja strāvas kabelis ir bojāts, tas jānomaina pret tādu pašu īpašību kabeli. Šī darbība jāuztic kvalificētam speciālistam vai arī ierīces apkopei.
• Ja komutatorā rodas pārmērīga dzirkstelošana, uzticiet kvalificētai personai pārbaudīt motora ogles suku stāvokli.
• Parastas darbības laikā griešanas disks pēc kāda laika klūst blāvs. Pazīme, ka griezējdisks klūst blāvāks, ir nepieciešamība palielināt spiedienu, kad zāga kustība notiek griešanas laikā.
• Ja tiek konstatēts, ka griešanas disks ir bojāts, tas nekavējoties jānomaina.
  • Griešanas diskam vienmēr jābūt asam.
• Vienmēr uzglabājiet ierīci sausā, bērniem nepieejamā vietā.

GRIEŠANAS DISKA NOMAINA

• Ar komplektā pievienoto uzgriežņu atslēgu atskrūvējiet skrūvi, kas tur griežējdisku (12), griežot pretēji pulkstenrādītāja virzienam.
• Lai novērstu zāga vārpstas griešanos, atskrūvējot griezējriteni, blokējiet vārpstu ar vārpstas blokēšanas pogu (19) (E attēls).

• Nonemiet ārējo atloka paplāksni (11).
- Izmantojot apakšējā aizsarga sviru ( 4), pārvietojiet apakšējo aizsargu (13) tā, lai tas pēc iespējas vairāk ievilktos augšējā aizsargā ( 2) (šajā laikā pārbaudiet apakšējā aizsarga ievilkšanas atsperes stāvokli un darbību).
- Izvelciet griezējdisku (10) caur zāga kājas (9) spraugu.
- Novietojiet jauno griezējdisku tādā pozīcijā, lai griezējdiska zobu izlīdzinājums un uz tā redzamā bultiņa pilnībā sakristu ar virzienu, ko rāda bultiņa uz augšējā aizsarga.
- levietojiet griezejdisku caur zāga pamatnes spraugu un uzmontējiet to uz vārpstas tā, lai tas būtu piespiests pie iekšējās atloka virsmas un centrēts uz tā apakšgriezuma.
- Uzlieciet ārējo atloka paplāksni (11) un, griežot plaušanas diska stiprinājuma skrūvi (12) pulksteņrādītāja kustības virzienā, pievelciet to.

Pārliecinieties, ka griezējdisks ir uzstādīts ar pareizā virzienā izlīdzīnātiem zobiem. Elektroinstrumenta vārpstas rotācijas vīrzlens ir norādīts ar bultiņu uz zāga korpusa.

İpaša uzmanība jäpievērš griešanas diska satveršanai. Jāizmanto aizsargcimdi, lai rokas būtu pasargātas no saskares ar griezējdiska asajiem zobiem.

OGLEKLA SUKU NOMAINA

Nodilušas (īsākas par 5 mm), apdegušas vai saplaisājušas motora ogles sukas nekavējoties jānomalna. Vienmēr nomainiet abas ogles sukas vienlaicīgi.

Ogles sukas drīkst nomainīt tikai kvalificēta persona, izmantojot oriģinālās detaļas.

Jebkādi defekti jānovērš ražotāja pilnvarotajā servisa nodalā.

TEHNISKÄS SPECIFIKÄCIJAS

RITINGA DATI

Ripzāgis 58G492
Parametrs		Vērtība
Barošanas spriegums		230 V MAINSTRĀVA
Piegādes biežums		50 Hz
Nominālā jauda		1500 W
Griešanas diska ātrums (bez slodzes)		5800 min^-1
Griešanas diska ārējais diametrs		185 mm
Griešanas diska iekšējais diametrs		20 mm
Maksimālais griezuma dzilums	90° lenkī	65 mm
	45° lenkī	43 mm
Lāzera klase		2
Lāzera jauda		< 1 mW
Starojuma vilņa garums		= 650 nm
Aizsardzības klase		II
IP aizsardzības pakāpe		IPX0
Masu		4,3 kg
Ražošanas gads

TROKŠNA UN VIBRACIJAS DATI

Skaņas spiediena līmenis	LpA = 98,99 dB(A) K=3 dB(A)
Skaņas jaudas līmenis	Lw_A = 109,99 dB(A) K=3 dB(A)
Vibrācijas paātrinājuma vērtība (priekšējais rokturis)	a_h = 3,372 m/s^2 K=1,5 m/s^2
Vibrācijas paātrinājuma vērtība (aizmugurējais rokturis)	a_h = 4,553 m/s^2 K=1,5 m/s^2

Informācija par troksni un vibrāciju

Iekārtas trokšna emisijas līmeni raksturo: emitētais skaņas spiediena līmenis Lp A un skaņas jaudas līmenis Lw A (kur K apzīmē mērījumu nenoteiktību). Iekārtas emitēto vibrāciju raksturo vibrācijas paātrinājuma vērtība a h (kur K ir mērījumu nenoteiktība). Skaņas spiediena emisijas līmenis Lp A, skaņas jaudas līmenis Lw A un vibrācijas paātrinājuma vērtība a h, kas norādīta šajos norādījumos, ir izmērīta saskaņa ar EN 62841-1:2015. Norādīto

vibrācijas paātrinājuma līmeni a h var izmantot, lai salīdzinātu iekārtas un provizoriski novērtētu vibrācijas iedarbību.

Norādītais vibrāciju līmenis ir reprezentatīvs tikai ierīces pamatlietošanas gadījumā. Ja ierīce tiek izmantota citiem mērkiem vai ar citiem darba rīkiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs nepietiekama vai pārāk reta ierīces apkope. lepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jāņem vērā periodi, kad ierīce ir izslēgta vai kad tā ir ieslēgta, bet netiek izmantota darbam. Ja visi faktori ir precīzi novērtēti, kopējā vibrācijas iedarbība var būt ievērojami mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāievieš papildu drošības pasākumi, piemēram, cikliski jāveic mašīnas un darba rīku apkope, jānodrošina atbilstoša rokas temperatūra un pareiza darba organizācija.

VIDES AIZSARDZİBA

Ar elektroenergiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā atbilstošās utilizācijas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur vielas, kas nav videi draudzīgas. Iekārtas, kas netiek pārstrādātas, rada potenciālu risku videi un cilvēku veselībai.

"Grupa Topex Spółka z ierobeżoną odpowiedzialnością" Spółka komandytowa ar jurídisko adresi Varšavă, ul. Pograniczna 2/4 (turpmák tekstă - "Grupa Topex") informe, ka visas autortiesības uz šīs rokasgrāmatas (turpmák tekstă - "Rokasgrāmata") saturu, tostarp, cita starpă. Tās teksts, fotogrāfijas, diagrammas, žimējumi, kā arī tās sastāvs, pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardzībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (t. i., 2006. gada Likumu Vēstnesis Nr. 90 Poz. 631, ar grozījumlem). Visas Rokasgrāmatas un tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez Grupa Topex rakstiskas piekrišanas ir stingri aizliegta un var novest pie civilitiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Tirdzniecības nosaukums: GRAFĪTS

Sērijas numurs: 00001 ÷ 99999

Par šo atbilstības deklarāciju ir atbildīgs tikai un vienīgi ražotājs.

lepriekš aprakstītais produkts atbilst šādiem dokumentiem:

Mašinu direktīva 2006/42/EK

Elektromagnētiskās savietojamības direktīva 2014/30/ES

RoHS direktīva 2011/65/ES, kas grozīta ar Direktīvu 2015/863/ES

Un atbilst šādu standartu prasībām:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

Šī deklarācija attiecas tikai uz mašīnām tādā stāvoklī, kādā tās laistas tirgū, un neattiecas uz detalām.

ko pievieno galalietotājs vai turpmākas darbības, ko veic galalietotājs.

Tās personas vārds un adrese, kura dzīvo vai veic uzņēmējdarbību ES un ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts šādu personu vārdā:

Grupa Topex Sp. Z o.o. Sp.k.

Strops. Pierobežas josla 2/4

02-285 Varšava

Pawel Kowalski

GRUPA TOPEX kvalitātes pārstāvis

Varšava, 2020-0 6-18

EE TÖLKIMISE (KASUTAJA) KÄSIRAAMAT KETASSAAG 58G492

MÄRKUS: LUGEGE KÄESOLEVAT KASUTUSJUHENDIT ENNE ELEKTRILISE TÖÖRIISTA KASUTAMIST HOOLIKALT LÄBI JA HOIDKE SEE EDASPIDISEKS KASUTAMISEKS ALLES.

KONKREETSED OHUTUSNÖUDED

ERILINE OHUTUS KETASSAAGIDE JAOKS ILMA SPIRAALNUGADETA

Lõikamismenetlus
