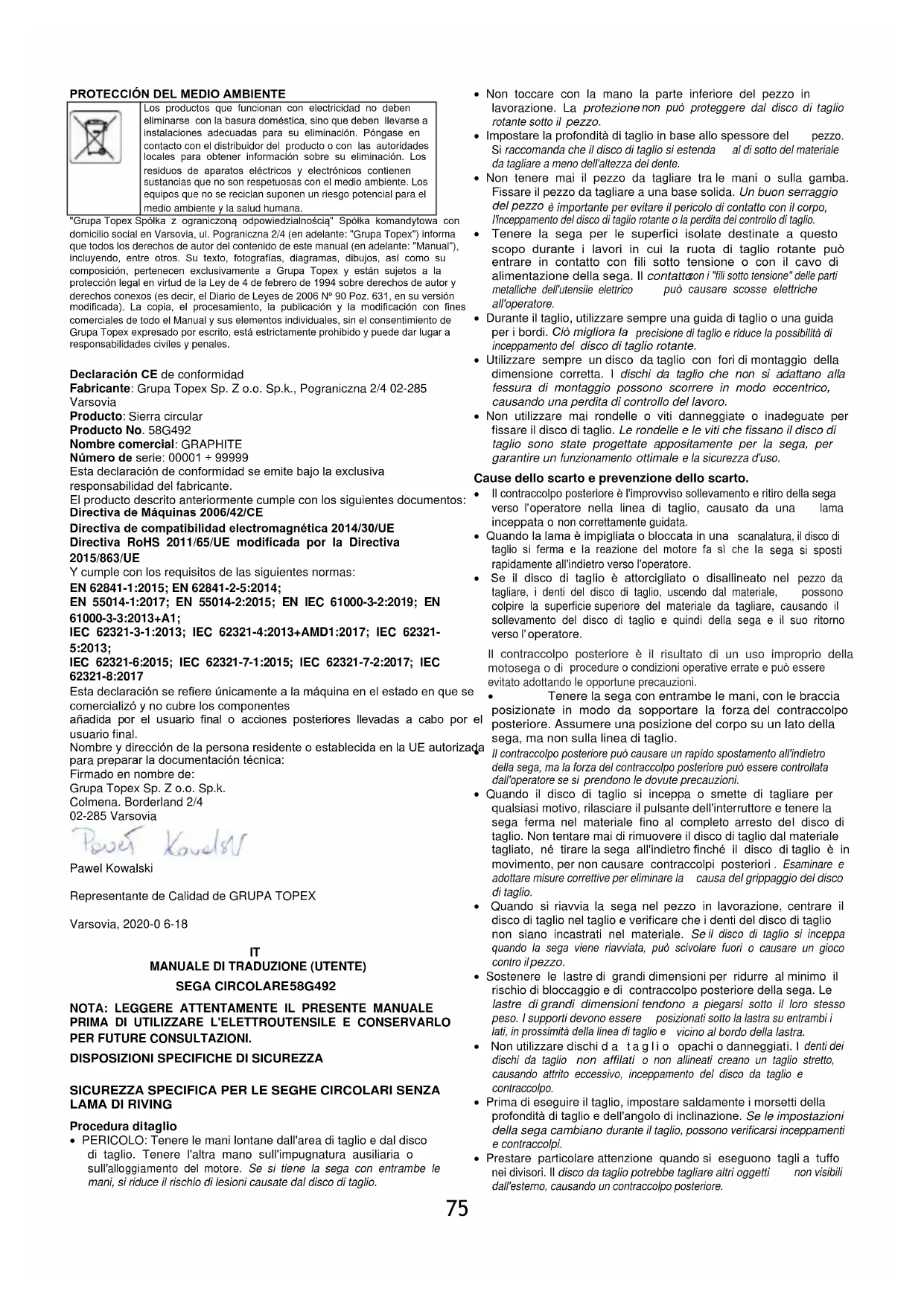

MANUALE UTENTE 58G492 Graphite

DISPOSIZIONI SPECIFICHE DI SICUREZZA

• PERICOLO: Tenere le mani lontane dall'area di taglio e dal disco di taglio. Tenere l'altra mano sull'impugnatura ausiliaria o sull' alloggiamento del motore. Se si tiene la sega con entrambe le mani, si riduce il rischio di lesioni causate dal disco di taglio.

• Non toccare con la mano la parte inferiore del pezzo in lavorazione. La protezione non può proteggere dal disco di taglio rotante sotto il pezzo.

• Impostare la profondità di taglio in base allo spessore del pezzo. Si raccomanda che il disco di taglio si estenda al di sotto del materiale da tagliare a meno dell'altezza del dente.

• Non tenere mai il pezzo da tagliare tra le mani o sulla gamba. Fissare il pezzo da tagliare a una base solida. Un buon serraggio del pezzo è importante per evitare il pericolo di contatto con il corpo,

inceppamento del disco di taglio rotante o la perdita del controllo di taglio.

Tenere la sega per le superfici isolate destinate a questo scopo durante i lavori in cui la ruota di taglio rotante può entrare in contatto con fili sotto tensione o con il cavo di alimentazione della sega. Il contatto con i "fili sotto tensione" delle parti metalliche dell'utensile elettrico può causare scosse elettriche all'operatore.

• Durante il taglio, utilizzare sempre una guida di taglio o una guida per i bordi. Ciò migliora la precisione di taglio e riduce la possibilità di inceppamento del disco di taglio rotante.

• Utilizzare sempre un disco da taglio con fori di montaggio della dimensione corretta. I dischi da taglio che non si adattano alla fessura di montaggio possono scorrere in modo eccentrico, causando una perdita di controllo del lavoro.

• Non utilizzare mai rondelle o viti danneggiate o inadeguate per fissare il disco di taglio. Le rondelle e le viti che fissano il disco di taglio sono state progettate appositamente per la sega, per garantire un funzionamento ottimale e la sicurezza d'uso. Cause dello scarto e prevenzione dello scarto.

Il contraccolpo posteriore è l'improvviso sollevamento e ritiro della sega verso l' operatore nella linea di taglio, causato da una lama inceppata o non correttamente guidata.

• Quando la lama è impigliata o bloccata in una scanalatura, il disco di taglio si ferma e la reazione del motore fa sì che la sega si sposti rapidamente all'indietro verso l'operatore.

• Se il disco di taglio è attorcigliato o disallineato nel pezzo da tagliare, i denti del disco di taglio, uscendo dal materiale, possono colpire la superficie superiore del materiale da tagliare, causando il sollevamento del disco di taglio e quindi della sega e il suo ritorno verso l' operatore. Il contraccolpo posteriore è il risultato di un uso improprio della motosega o di procedure o condizioni operative errate e può essere evitato adottando le opportune precauzioni.

Tenere la sega con entrambe le mani, con le braccia posizionate in modo da sopportare la forza del contraccolpo posteriore. Assumere una posizione del corpo su un lato della sega, ma non sulla linea di taglio.

Il contraccolpo posteriore può causare un rapido spostamento all'indietro della sega, ma la forza del contraccolpo posteriore può essere controllata dall'operatore se si prendono le dovute precauzioni.

• Quando il disco di taglio si inceppa o smette di tagliare per qualsiasi motivo, rilasciare il pulsante dell'interruttore e tenere la sega ferma nel materiale fino al completo arresto del disco di taglio. Non tentare mai di rimuovere il disco di taglio dal materiale tagliato, né tirare la sega all'indietro finché il disco di taglio è in movimento, per non causare contraccolpi posteriori . Esaminare e adottare misure correttive per eliminare la causa del grippaggio del disco di taglio.

• Quando si riavvia la sega nel pezzo in lavorazione, centrare il disco di taglio nel taglio e verificare che i denti del disco di taglio non siano incastrati nel materiale. Se il disco di taglio si inceppa quando la sega viene riavviata, può scivolare fuori o causare un gioco contro il pezzo.

• Sostenere le lastre di grandi dimensioni per ridurre al minimo il rischio di bloccaggio e di contraccolpo posteriore della sega. Le lastre di grandi dimensioni tendono a piegarsi sotto il loro stesso peso. I supporti devono essere posizionati sotto la lastra su entrambi i lati, in prossimità della linea di taglio e vicino al bordo della lastra.

• Non utilizzare dischi d a t a g l i o opachi o danneggiati. I denti dei dischi da taglio non affilati o non allineati creano un taglio stretto, causando attrito eccessivo, inceppamento del disco da taglio e contraccolpo.

• Prima di eseguire il taglio, impostare saldamente i morsetti della profondità di taglio e dell'angolo di inclinazione. Se le impostazioni della sega cambiano durante il taglio, possono verificarsi inceppamenti e contraccolpi.

• Prestare particolare attenzione quando si eseguono tagli a tuffo nei divisori. Il disco da taglio potrebbe tagliare altri oggetti non visibili dall'esterno, causando un contraccolpo posteriore.76 Funzioni del coperchio inferiore

• Prima di ogni utilizzo, controllare che la protezione inferiore sia correttamente rientrata. Non utilizzare la sega se la protezione inferiore non si muove liberamente e non si stacca immediatamente. Non fissare o lasciare mai la protezione inferiore in posizione aperta. Se la motosega cade accidentalmente , la protezione inferiore potrebbe piegarsi. Sollevare la protezione inferiore utilizzando la maniglia di estrazione e assicurarsi che si muova liberamente e non tocchi la lama di taglio o qualsiasi altra parte della macchina per ogni impostazione di angolo e profondità di taglio.

• Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non funzionano correttamente, devono essere riparate prima dell'uso. L'attivazione della protezione inferiore può essere rallentata da parti danneggiate, depositi appiccicosi o accumuli di rifiuti.

L'estrazione manuale della protezione inferiore è consentita solo per tagli speciali come "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore con la maniglia di richiamo e, quando il disco da taglio penetra nel materiale, la protezione inferiore deve essere rilasciata. Per tutti gli altri tagli, si raccomanda che la protezione inferiore si attivi automaticamente.

• Prima di appoggiare la sega sul banco di lavoro o sul pavimento, verificare sempre che la protezione inferiore copra il disco di taglio. Un disco di taglio rotante non coperto causerà l'inversione di marcia della sega che taglierà tutto ciò che si trova sul suo percorso. Considerare il tempo necessario al disco di taglio per fermarsi dopo lo spegnimento. Ulteriori istruzioni di sicurezza Precauzioni

Non utilizzare dischi da taglio danneggiati o deformati.

Non utilizzare mole.

• Utilizzare esclusivamente dischi da taglio raccomandati dal produttore e conformi ai requisiti della norma EN 847-1.

• Non utilizzare dischi da taglio privi di denti in carburo.

• La polvere di alcuni tipi di legno può essere pericolosa per la salute. Il contatto fisico diretto con la polvere può causare reazioni allergiche e/o malattie. dell'apparato respiratorio dell'operatore o degli astanti. Le polveri

quercia e faggio sono considerate cancerogene, soprattutto in relazione alle sostanze per il trattamento del legno (conservanti del legno).

Utilizzare dispositivi di protezione individuale come:

protezioni per l'udito per ridurre il rischio di perdita dell'udito;

protezione degli occhi;

• protezione delle vie respiratorie per ridurre il rischio di inalazione di polveri nocive;

guanti per maneggiare i dischi da taglio e altri materiali ruvidi e taglienti (i dischi da taglio devono essere tenuti per il foro quando possibile);

Collegare un sistema di aspirazione della polvere quando si taglia il legno. Lavoro sicuro

È importante scegliere il disco da taglio in base al tipo di materiale da tagliare.

Non utilizzare la motosega per tagliare materiali diversi dal legno o da materiali a base di legno.

Non utilizzare la motosega senza la protezione o quando questa è bloccata.

Il pavimento dell'area in cui lavora la macchina deve essere ben tenuto, senza materiale sciolto o sporgenze.

L'area di lavoro deve essere adeguatamente illuminata.

• Il personale che opera sulla macchina deve essere adeguatamente addestrato all'uso, al funzionamento e alla movimentazione della macchina.

Utilizzare solo dischi da taglio affilati.

Prestare attenzione alla velocità massima indicata sul disco di taglio.

• Assicurarsi che le parti utilizzate siano conformi alle raccomandazioni del produttore.

• La lamiera d'acciaio lucida (o altri materiali con superficie riflettente) non consente l'uso della luce laser, in quanto potrebbe provocare riflessi pericolosi verso l'operatore, terzi o animali.

Non sostituire l'unità laser con un altro tipo. Tutte le riparazioni devono essere effettuate dal produttore o da un tecnico autorizzato. ATTENZIONE: Le regolazioni diverse da quelle specificate in questo manuale comportano il rischio di esposizione alle radiazioni laser! ATTENZIONE: Il dispositivo è progettato per il funzionamento in ambienti interni. Nonostante l'utilizzo di un design intrinsecamente sicuro, l'impiego di misure di sicurezza e di misure di protezione aggiuntive, esiste sempre un rischio residuo di lesioni durante il lavoro. Spiegazione dei pittogrammi utilizzati:

• Quando si esegue la manutenzione, scollegare la sega dall'alimentazione.

• Se il cavo di alimentazione si danneggia durante il funzionamento, scollegare immediatamente l'alimentazione. NON TOCCARE IL

CAVO DI ALIMENTAZIONE

Se la sega è dotata di un laser, questo non deve essere sostituito con un altro tipo e le riparazioni devono essere effettuate da un tecnico specializzato.

servizio. Non puntare il raggio laser verso persone o animali.

Non utilizzare questo strumento in modalità stazionaria. Non è

progettato per essere utilizzato con un tavolo da taglio.

Fissare il pezzo da lavorare su una superficie stabile e fissarlo con

morsetto o una morsa per eliminare i movimenti. Questo tipo di bloccaggio del pezzo è più sicuro

che tenere un oggetto in mano.

• Attendere che la lama si arresti completamente prima di abbassare l'utensile. La lama potrebbe incepparsi e perdere il controllo dell'utensile. NORME DI SICUREZZA PER IL DISPOSITIVO LASER Il dispositivo laser utilizzato per la costruzione della sega è di Classe 2, con una potenza massima di <1 mW, con una lunghezza d'onda di radiazione di λ = 650 nm. Questo dispositivo non è pericoloso per la vista,

non bisogna guardare direttamente in direzione della sorgente di radiazioni (rischio di cecità temporanea). AVVERTENZA. Non guardare direttamente nel fascio di luce laser. Ciò comporta un rischio di pericolo. Osservare le seguenti regole di sicurezza.

• Utilizzare il dispositivo laser secondo le raccomandazioni del produttore.

Non dirigere mai, intenzionalmente o meno, il raggio laser verso persone, animali o oggetti diversi dal materiale di lavoro.

Il raggio laser non deve essere diretto accidentalmente verso gli occhi degli astanti e degli animali per più di 0,25 secondi, ad esempio dirigendo il fascio di luce attraverso degli specchi.

È sempre necessario assicurarsi che la luce laser sia diretta verso un materiale privo di superfici riflettenti.

Lunghezza d'onda: 650 nm; Potenza: < 1 mW EN 60825-1:2014

Leggere le istruzioni per l'uso e rispettare

avvertenze e le condizioni di sicurezza in esse contenute.

Dispositivo di isolamento di seconda classe

Indossare i dispositivi di protezione individuale (occhiali di sicurezza, protezione per le orecchie, maschera antipolvere).

Scollegare il cavo di alimentazione prima di effettuare interventi di manutenzione o riparazione.

Proteggere dalla pioggia.

Tenere i bambini lontani dall'apparecchio.

Tenete gli arti lontani dagli elementi di taglio!77

Pericolo dovuto al rinculo.

Attenzione, rischio di taglio delle mani e delle dita.

Nota: radiazioni laser.

COSTRUZIONE E APPLICAZIONE

La sega circolare è un elettroutensile portatile con isolamento di Classe

. È azionata da un motore monofase a commutazione. Questo tipo di elettroutensile è ampiamente utilizzato per segare legno e materiali a base di legno. Non deve essere utilizzato per segare legna da ardere. Il tentativo di utilizzare la sega per scopi diversi da quelli specificati sarà considerato un uso improprio. Utilizzare la sega circolare solo con lame in metallo duro adatte

La sega circolare è progettata per lavori leggeri in officine

assistenza e per tutti i lavori nell'ambito dell'attività amatoriale indipendente (fai da te). Non utilizzare in modo improprio l'elettroutensile.

DESCRIZIONE DELLE PAGINE GRAFICHE

La numerazione che segue si riferisce ai componenti dell'unità illustrati nelle pagine grafiche di questo manuale.

Ugello di scarico della polvere

Indicatore luminoso per il collegamento della tensione

Leva di protezione inferiore

Manopola di blocco della regolazione del piede

Manopola di blocco della guida parallela

Indicatore della linea di taglio a 45°

Indicatore della linea di taglio per 0°

Rondella della flangia

Vite di fissaggio della rotella di taglio

Pulsante di blocco dell'interruttore

Leva di blocco della profondità di taglio

Pulsante di blocco del mandrino

• Possono esserci differenze tra il disegno e il prodotto.

Guida parallela - 1 pz.

Chiave esagonale - 1 pz.

PREPARAZIONE AL LAVORO

IMPOSTAZIONE DELLA PROFONDITÀ DI TAGLIO

Profondità di taglio ad angolo retto regolabile da 0 a 65 mm

Allentare la leva di blocco della profondità di taglio (

Impostare la profondità di taglio desiderata (utilizzando la scala). Bloccare la leva di blocco della profondità di taglio (18) (fig. A).

MONTAGGIO DELLA GUIDA DI TAGLIO PARALLELA

Utilizzare una guida parallela quando si taglia il materiale in pezzi stretti. La guida può essere montata sul lato destro o sinistro dell'elettroutensile.

Allentare il pomello di bloccaggio della guida parallela (

• Inserire la barra di guida parallela (23) nei due fori del piede della sega (9).

Impostare la distanza desiderata (utilizzando la scala).

• Fissare la guida parallela (23) con il pomello di bloccaggio della guida parallela (6) (fig. B). La guida parallela (

) può essere utilizzata anche per tagli obliqui da

Non lasciare mai che la mano o le dita si trovino dietro la sega in funzione. In caso di contraccolpo, la sega potrebbe cadere sulla mano, causando gravi lesioni.

COPERCHIO INFERIORE INCERNIERATO

La protezione inferiore (13) del disco di taglio (10) si spinge automaticamente indietro quando entra in contatto con il materiale da tagliare. Per arretrare manualmente, spostare la leva della protezione inferiore (

ASPIRAZIONE DELLE POLVERI La sega circolare è dotata di una porta di aspirazione della polvere (

per estrarre i trucioli e la polvere generati durante il taglio. FUNZIONAMENTO / IMPOSTAZIONI ON/OFF La tensione di rete deve corrispondere a quella indicata sulla targhetta della motosega. Durante l'avviamento, tenere la motosega con entrambe le mani, poiché la coppia del motore potrebbe far ruotare l'elettroutensile in modo incontrollato. È importante tenere presente che quando la sega è spenta, le sue parti mobili continuano a girare per qualche tempo. La motosega è dotata di un pulsante di blocco dell'interruttore (16) per impedire l'avvio accidentale. Accensione:

Premere il pulsante di blocco dell'interruttore (

Premere il pulsante di accensione/spegnimento (

Rilasciare la pressione sul pulsante di commutazione (

TENSIONE Quando la motosega è collegata alla presa di corrente, la spia di collegamento alla tensione (

) si accende. AZIONE LASER Non guardare mai direttamente il raggio laser o il suo riflesso da una superficie specchiata e non puntare mai il raggio laser verso una persona. La luce del raggio laser consente un migliore controllo della linea di taglio ottenuta. Il generatore laser (

), accessorio della sega,

destinato all' uso per il taglio di precisione. L'unità laser deve essere spenta quando non viene utilizzata.

Premere il pulsante dell'interruttore laser (

) in posizione di accensione.

Il laser inizierà a emettere una linea rossa, visibile sul materiale.

Il taglio deve essere effettuato lungo questa linea.

Spegnere il laser al termine del taglio. La polvere prodotta dal taglio può opacizzare la luce laser, per questo motivo la lente del proiettore laser deve essere pulita di tanto in tanto. TAGLIO La linea di taglio è indicata dall'indicatore della linea di taglio (

Quando si inizia a lavorare, tenere sempre la motosega saldamente con entrambe le mani usando entrambe le impugnature.

La sega deve essere accesa solo quando è lontana dal materiale da tagliare.

Non spingere la sega con forza eccessiva, ma applicare una pressione moderata e continua

Lasciare che il disco da taglio si arresti completamente al termine dell'incisione

Se il taglio viene interrotto prima di essere completato, quando si prosegue, attendere prima che la sega abbia raggiunto la velocità massima dopo l'avvio e poi guidare con attenzione il disco di taglio nel materiale tagliato.

• Quando si taglia attraverso le fibre del materiale (legno), a volte le fibre tendono a salire verso l'alto e a strapparsi (muovendo la sega a bassa velocità si riduce al minimo questa tendenza).

• Assicurarsi che la protezione inferiore raggiunga la posizione finale nel suo movimento.

Assicurarsi sempre che la manopola di blocco della profondità di taglio e la manopola di blocco dell'impostazione del piede della sega siano ben serrate prima di tagliare

Con la sega devono essere utilizzati solo dischi da taglio c o n i l diametro esterno e il diametro del foro della sede del disco da taglio corretti

• Il materiale da tagliare deve essere immobilizzato in modo sicuro.

• La parte più larga del piede della sega deve essere posizionata sulla parte del materiale che non viene tagliata. Se le dimensioni del materiale sono ridotte, il materiale deve essere trattenuto con un morsetto da falegname. Il rischio di78 contraccolpo sussiste se la lama della sega non scorre sul materiale ma viene sollevata. Un adeguato contenimento del materiale da tagliare e una salda presa della sega assicurano il pieno controllo dell'elettroutensile, evitando così il pericolo di lesioni. Non tentare di sostenere manualmente pezzi di materiale corti. TAGLI MITRE

Allentare la manopola di blocco della regolazione del piede (

Regolare il piedino (

) sull'angolo desiderato (da

Serrare la manopola di bloccaggio della regolazione del piede (

Ricordare che il rischio di contraccolpo (maggiore possibilità di inceppamento della lama) è maggiore quando si taglia in pendenza, quindi assicurarsi che la lama sia completamente agganciata al pezzo. Tagliare con un movimento fluido.

TAGLIARE INCIDENDO IL MATERIALE

Prima di effettuare le regolazioni, scollegare la sega dall'alimentazione.

• Impostare la profondità di taglio desiderata in base allo spessore del materiale da tagliare.

Inclinare la sega in modo che il bordo anteriore del piede della sega

) sia contro il materiale da tagliare e che il segno

per i tagli perpendicolari sia sulla linea del taglio previsto.

• Una volta posizionata la sega all'inizio del taglio, sollevare la protezione inferiore (13) utilizzando l a leva della protezione inferiore (4) ( lama della sega sollevata sopra il materiale).

Avviare l'elettroutensile e attendere che il disco di taglio raggiunga

• Abbassare gradualmente la sega immergendo il disco di taglio nel materiale (durante questo movimento, il bordo anteriore del piede della sega deve essere a contatto con la superficie del materiale).

Quando il disco inizia a tagliare, rilasciare la protezione inferiore.

• Quando il piede della sega poggia sul materiale con tutta la sua superficie, continuare a tagliare spostando la sega in avanti.

Non invertire mai la motosega con un disco da taglio rotante per evitare il rischio di contraccolpi.

Completare il taglio in modo inverso rispetto all'inizio , ruotando la sega attorno alla linea di contatto tra il bordo anteriore del piede della sega e il pezzo.

Lasciare che il disco di taglio si arresti completamente prima di estrarre la sega dal materiale quando la sega è spenta.

• Se necessario, gli smussi degli angoli devono essere rifiniti con una lama o una sega a mano. TAGLIARE O TAGLIARE GROSSI PEZZI DI MATERIALE Quando si tagliano tavole o assi di dimensioni maggiori, queste devono essere adeguatamente sostenute per evitare possibili scatti del disco di taglio (fenomeno del contraccolpo) dovuti all'inceppamento del disco nel taglio.

Scollegare il cavo di alimentazione dalla presa di corrente prima di e f f e t t u a r e qualsiasi installazione, regolazione, riparazione o operazione.

MANUTENZIONE E STOCCAGGIO

• Si raccomanda di pulire il dispositivo immediatamente dopo ogni utilizzo.

Non utilizzare acqua o altri liquidi per la pulizia.

L'unità deve essere pulita con una spazzola o soffiata con aria compressa a bassa pressione.

Non utilizzare detergenti o solventi che potrebbero danneggiare le parti in plastica.

• Pulire regolarmente le fessure di ventilazione nell'alloggiamento del motore per evitare il surriscaldamento dell'unità. Non pulire le fessure di ventilazione inserendovi oggetti appuntiti come cacciaviti o simili

• Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo delle stesse caratteristiche. Questa operazione deve essere affidata a uno specialista qualificato o alla manutenzione dell'apparecchio.

• Se si verificano scintille eccessive sul commutatore, far controllare le condizioni delle spazzole di carbone del motore da un tecnico qualificato.

• Durante il normale funzionamento, il disco di taglio si opacizza dopo qualche tempo. Un segno di opacizzazione del disco di taglio è la necessità di aumentare la pressione quando si muove la sega durante il taglio.

Se il disco di taglio risulta danneggiato, deve essere immediatamente sostituito.

Il disco di taglio deve essere sempre affilato.

• Conservare sempre il dispositivo in un luogo asciutto e fuori dalla portata dei bambini.

SOSTITUZIONE DEL DISCO DI TAGLIO

Con la chiave in dotazione, svitare la vite di fissaggio del disco di taglio (12) ruotando in senso antiorario.

Per evitare che il mandrino della sega ruoti, bloccarlo con il pulsante di blocco del mandrino (19) (fig. E) quando si svita la vite di fissaggio della ruota di taglio.

Rimuovere la rondella della flangia esterna (

Utilizzando la leva della protezione inferiore (

), spostare la protezione inferiore (

) in modo che rientri il più possibile nella protezione superiore (

) (a questo punto, verificare lo stato e il funzionamento della molla di rientro della protezione inferiore).

Estendere il disco di taglio (

) attraverso la fessura del piede della sega

Posizionare il nuovo disco di taglio in una posizione in cui l'allineamento dei denti del disco di taglio e la freccia su di esso siano completamente in linea con la direzione indicata dalla freccia sulla protezione superiore.

• Inserire il disco da taglio attraverso la fessura del piede della sega e montarlo sul mandrino in modo che sia premuto contro la superficie della flangia interna e centrato sul suo sottosquadro.

) e serrare la vite di fissaggio del disco di taglio (

) ruotando in senso orario. Assicurarsi che il disco di taglio sia montato con i denti allineati nella direzione corretta. Il senso di rotazione del mandrino dell'elettroutensile è indicato da una freccia sull'alloggiamento della sega. È necessario prestare particolare attenzione nell'impugnare il disco di taglio. È necessario utilizzare guanti protettivi per garantire che le mani siano protette dal contatto con i denti affilati del disco di taglio.

SOSTITUZIONE DELLE SPAZZOLE DI CARBONE

Le spazzole di carbone del motore usurate (più corte di 5 mm), bruciate o incrinate devono essere sostituite immediatamente. Sostituire sempre entrambe le spazzole di carbone contemporaneamente. La sostituzione delle spazzole di carbone deve essere effettuata esclusivamente da personale qualificato utilizzando i ricambi originali. Eventuali difetti devono essere eliminati dal servizio di assistenza autorizzato dal produttore. SPECIFICHE TECNICHE

Sega circolare 58G492 Parametro Valore Tensione di alimentazione 230 V CA Frequenza di alimentazione 50 Hz Potenza nominale 1500 W Velocità del disco da taglio (a vuoto) 5800 min

Diametro esterno del disco di taglio 185 mm Diametro interno del disco di taglio 20 mm Profondità di taglio massima Con un angolo di 90° 65 mm Con un angolo di 45° 43 mm Classe laser

Potenza laser < 1 mW Lunghezza d'onda della radiazione λ = 650 nm Classe di protezione

Grado di protezione IP IPX0 Massa 4,3 kg79 Anno di produzione

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora

= 98,99 dB(A) K= 3 dB(A) Livello di potenza sonora

= 109,99 dB(A) K= 3 dB(A) Valore di accelerazione delle vibrazioni (impugnatura anteriore)

Valore di accelerazione delle vibrazioni (impugnatura posteriore)

Informazioni su rumore e vibrazioni Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso Lp

e il livello di potenza sonora

(dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione delle vibrazioni a

(dove K indica l'incertezza di misura). Il livello di emissione della pressione sonora Lp

, il livello di potenza sonora Lw

e il valore di accelerazione delle vibrazioni a

riportati in queste istruzioni sono stati misurati in conformità alla norma EN 62841-1:2015. Il livello di vibrazioni a

indicato può essere utilizzato per confrontare le apparecchiature e per effettuare una valutazione preliminare dell'esposizione alle vibrazioni. Il livello di vibrazioni indicato è solo rappresentativo dell'uso di base dell'unità. Se l'unità viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazioni può cambiare. Un livello di vibrazioni più elevato sarà influenzato da una manutenzione insufficiente o troppo poco frequente dell'unità. I motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni durante l'intero periodo di lavoro. Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui il dispositivo è spento o acceso ma non utilizzato per il lavoro. Quando tutti i fattori sono stimati con precisione, l'esposizione totale alle vibrazioni può essere significativamente inferiore. Per proteggere l'utente dagli effetti delle vibrazioni, è necessario adottare ulteriori misure di sicurezza, come la manutenzione ciclica della macchina e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani e una corretta organizzazione del lavoro. PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze che non rispettano l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati dalla legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi, senza il consenso di Grupa Topex espresso per iscritto, è severamente vietata e può comportare responsabilità civili e penali. Dichiarazione CE di conformità Produttore: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285 Warsaw Prodotto: Sega circolare articolo n.: 58G492 Nome commerciale: GRAPHITE N. di serie: 00001 ÷ 99999 Questa dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del fabbricante. Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva Macchine 2006/42/CE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE modificata dalla direttiva 2015/863/UE E soddisfa i requisiti dei seguenti standard: EN 62841-1:2015; EN 62841-2-5:2014; EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1; IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321- 5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; IEC 62321-8:2017 Questa dichiarazione si riferisce solo alla macchina nello stato in cui è stata immessa sul mercato e non copre i componenti aggiunte dall'utente finale o azioni successive eseguite dall'utente finale. Nome e indirizzo della persona residente o stabilita nell'UE autorizzata a preparare la documentazione tecnica: Firmato per conto di: Grupa Topex Sp. Z o.o. Sp.k. Alveare. Borderland 2/4 02-285 Varsavia Pawel Kowalski Rappresentante di qualità di GRUPA TOPEX Varsavia, 2020-0 6-18
