KORISNIČKI PRIRUČNIK 58G492 Graphite

Če se ugotovi, da je rezalni disk poškodovan, ga je treba takoj zamenjati.

Da bi preprečili vrtenje vretena žage,

Nemojte koristiti brusne kotače.

Nemojte koristiti ovaj alat u stacionarnom načinu rada. Nije.

Dubina rezanja pod pravim kutom može se podesiti od 0 do 65 mm

) može se koristiti i za rezove mitre od

Nikada ne dopustite da vam ruka ili prsti budu iza pile za trčanje. Ako dođe do trzaja, pila može pasti na vašu ruku, uzrokujući ozbiljne ozljede.

za precizno rezanje. Lasersku jedinicu treba isključiti kada se laser ne koristi.

Dopustite da se rezni disk potpuno zaustavi kada je rezanje završeno

• Ako je potrebno, kutne kosine treba završiti listom pile ili ručnom pilom.

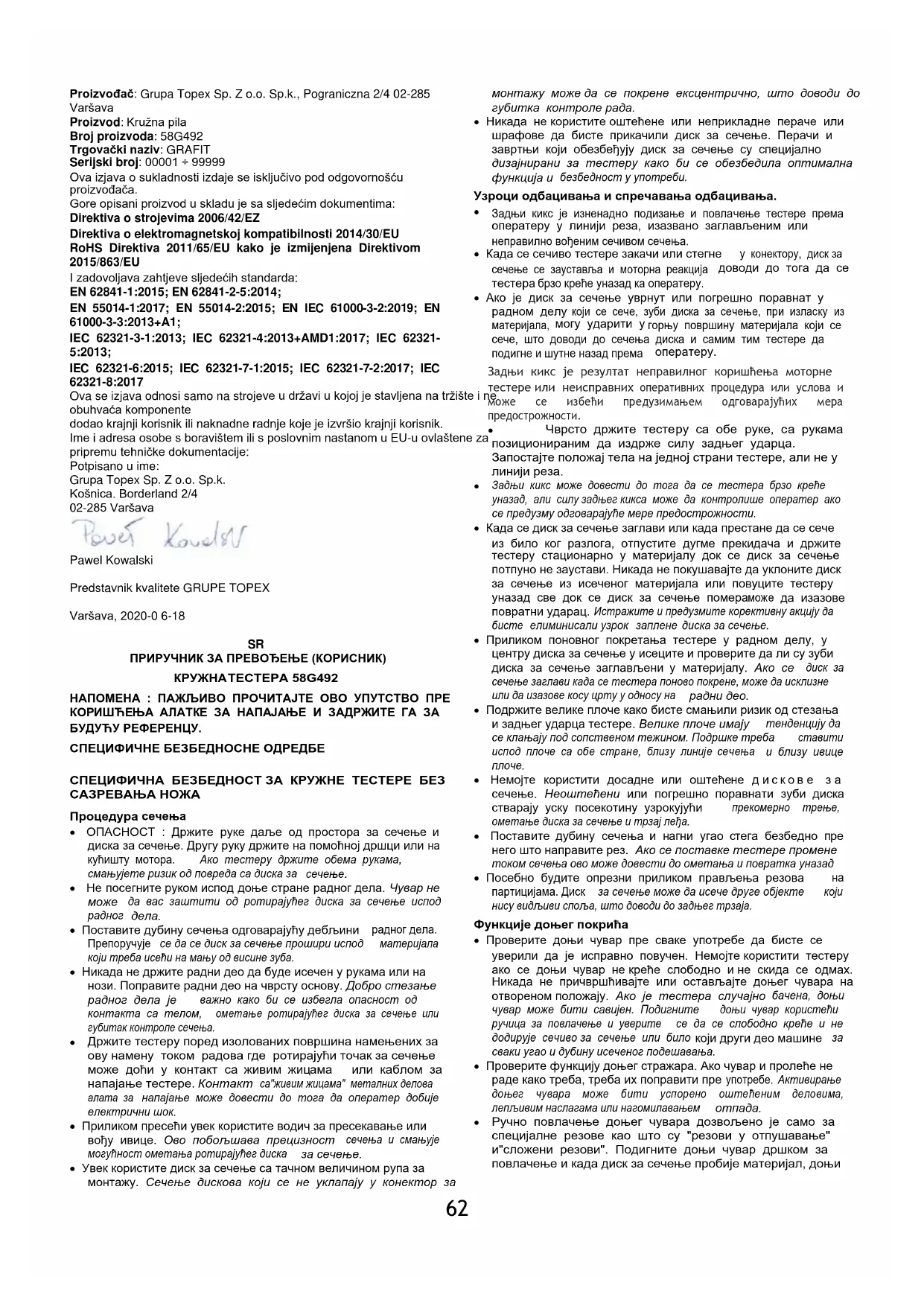

• ОПАСНОСТ : Држите руке даље од простора за сечење и диска за сечење. Другу руку држите на помоћној дршци или

кућишту мотора. Ако тестеру држите обема рукама, смањујете ризик од повреда са диска за

• Не посегните руком испод доње стране радног дела. Чувар не

да вас заштити од ротирајућег диска за сечење испод

• Поставите дубину сечења одговарајућу дебљини радног дела. Препоручује се да се диск за сечење прошири испод

који треба исећи на мању од висине зуба.

• Никада не држите радни део да буде исечен у рукама или на нози. Поправите радни део на чврсту основу. Добро стезање радног дела је важно како би се избегла опасност од контакта са телом, ометање ротирајућег диска за сечење или губитак контроле сечења.

Држите тестеру поред изолованих површина намењених за ову намену током радова где ротирајући точак за сечење може доћи у контакт са живим жицама

или каблом за напајање тестере.

са"живим жицама" металних делова

напајање може довести до тога да оператер добије електрични шок.

• Приликом пресећи увек користите водич за пресекавање или вођу ивице. Ово побољшава прецизност сечења и смањује могућност ометања ротирајућег диска

• Увек користите диск за сечење са тачном величином рупа за монтажу. Сечење дискова који се не уклапају у конектор за монтажу може да се покрене ексцентрично, што доводи до губитка контроле рада.

• Никада не користите оштећене или неприкладне пераче или шрафове да бисте прикачили диск за сечење. Перачи и завртњи који обезбеђују диск за сечење су специјално дизајнирани за тестеру како би се обезбедила оптимална

безбедност у употреби. Узроци одбацивања и спречавања одбацивања.

Задњи кикс је изненадно подизање и повлачење тестере према оператеру у линији реза, изазвано заглављеним или неправилно вођеним сечивом сечења.

• Када се сечиво тестере закачи или стегне у конектору, диск за сечење се зауставља и моторна реакција доводи до тога да се

брзо креће уназад ка оператеру.

• Ако је диск за сечење уврнут или погрешно поравнат у радном делу који се сече, зуби диска за сечење, при изласку из материјала, могу ударити у горњу површину материјала који се сече, што доводи до сечења диска и самим тим тестере да подигне и шутне назад према

Задњи кикс је резултат неправилног коришћења моторне тестере или неисправних оперативних процедура или услова и може се избећи предузимањем одговарајућих мера предострожности.

Чврсто држите тестеру са обе руке, са рукама позиционираним да издрже силу задњег ударца. Запостајте положај тела на једној страни тестере, али не у линији реза.

Задњи кикс може довести до тога да се тестера брзо креће уназад, али силу задњег кикса може да контролише оператер ако се предузму одговарајуће мере предострожности.

• Када се диск за сечење заглави или када престане да се сече из било ког разлога, отпустите дугме прекидача и држите тестеру стационарно у материјалу док се диск за сечење потпуно не заустави. Никада не покушавајте да уклоните диск за сечење из исеченог материјала или повуците тестеру уназад све док се диск за сечење помера

повратни ударац. Истражите и предузмите корективну акцију да

• Приликом поновног покретања тестере у радном делу, у центру диска за сечење у исеците и проверите да ли су зуби диска за сечење заглављени у материјалу. Ако се

сечење заглави када се тестера поново покрене, може да исклизне или да изазове косу црту у односу на

• Подржите велике плоче како бисте смањили ризик од стезања и задњег ударца тестере. Велике плоче имају тенденцију да се клањају под сопственом тежином. Подршке треба

испод плоче са обе стране, близу линије сечења и близу ивице

• Немојте користити досадне или оштећене д и с к о в е з а сечење. Неоштећени или погрешно поравнати зуби диска стварају уску посекотину узрокујући прекомерно трење, ометање диска за сечење и трзај леђа.

• Поставите дубину сечења и нагни угао стега безбедно пре него што направите рез. Ако се поставке тестере промене током сечења ово може довести до ометања и повратка уназад

• Посебно будите опрезни приликом прављења резова

нису видљиви споља, што доводи до задњег трзаја. Функције доњег покрића

• Проверите доњи чувар пре сваке употребе да бисте се уверили да је исправно повучен. Немојте користити тестеру ако се доњи чувар не креће слободно и не скида се одмах. Никада не причвршћивајте или остављајте доњег чувара на отвореном положају. Ако је тестера случајно бачена, доњи чувар може бити савијен. Подигните доњи чувар користећи ручица за повлачење и уверите се да се слободно креће и не додирује сечиво за сечење или било који други део машине

сваки угао и дубину исеченог подешавања.

• Проверите функцију доњег стражара. Ако чувар и пролеће не раде како треба, треба их поправити пре

доњег чувара може бити успорено оштећеним деловима, лепљивим наслагама или нагомилавањем

Ручно повлачење доњег чувара дозвољено је само за специјалне резове као што су "резови у отпушавање" и"сложени резови". Подигните доњи чувар дршком за повлачење и када диск за сечење пробије материјал, доњи63 чувар треба да буде пуштен. За све остале

препоручује се да доњи чувар ради аутоматски.

• Увек приметите да доњи чувар покрива диск за сечење пре него што спусти тестеру на радну тачку или под.

ротирајући диск за сечење проузроковаће да тестера

сечење било чега на свом путу. Узмите у обзир време потребно

сечење заустави након искључивања. Додатна безбедносна упутства Мере предострожности

Немојте користити оштећене или деформисане

• Користите само дискове за сечење које препоручује произвођач који задовољавају захтеве ЕН 847-1.

• Немојте користити резање дискова који немају зубе нанете

• Прашина од одређених врста дрвета може бити опасна по здравље. Директан физички контакт са прашином може изазвати алергијске реакције и/или болести респираторног система у оператору или пролазницима. Храстове и букове прашине

Користите личну заштитну опрему као што су:

рукавице за руковање резањем дискова и других грубих и оштрих материјала (дискове за сечење треба да држи рупа кад год је то

Повежите систем за вађење прашине приликом сечења дрва. Безбедан рад

Важно је изабрати диск за сечење у складу са врстом материјала

Немојте користити моторну тестеру за сечење материјала осим

Немојте користити моторну тестеру без чувара или када је

Под у области где машина ради треба добро да се одржава без лабавог материјала или избочина.

осветљење радног простора

• Запослени који управља машином треба да буде

обучен за коришћење, рад и руковање машином.

Обратите пажњу на максималну брзину означену на диску

• Уверите се да су делови који се користе у складу са препорукама произвођача.

• Сјајни челик листа (или други материјали са рефлектујуће

) не дозвољава употребу ласерске светлости,

онда могло да резултира опасним одразима према оператеру, трећим лицима или животињама.

Немојте заменити ласерску јединицу другим

поправке треба да обавља произвођач или овлашћено лице. ПАЖЊА : Прилагођавања осим оних наведених у овом приручнику подразумевају ризик од излагања ласерском

ПАЖЊА : Уређај је дизајниран за рад у затвореном простору. Упркос коришћењу инхерентно безбедног дизајна, коришћењу мера безбедности и додатним заштитним мерама, увек постоји заостаци ризика од повреда током

Објашњење пиктограма који се користе:

• Искључите тестеру из напајања приликом одржавања.

• Ако кабл за напајање постане оштећен током рада,

искључите напајање. НЕ ДИРАЈТЕ КАБЛ ЗА НАПАЈАЊЕ

Ако је тестера уклопљена са ласером, ласер не сме бити замењен другим типом и све поправке морају бити извршене

Услуга. Не упери ласерски зрак у људе или животиње.

Немојте користити ову алатку у стационарном режиму. Није

Поправите радни део на стабилној површини и обезбедите га стегом или више да бисте елиминисали кретање. Ова

стезања радног дела је безбеднија

• Сачекајте да сечиво потпуно престане пре него што спустите алат. Сечиво за сечење може да се заглави и да изгубите контролу над алатком. БЕЗБЕДНОСНА ПРАВИЛА ЗА ЛАСЕРСКИ УРЕЂАЈ Ласерски уређај који се користи у конструкцији тестера је класа 2,

максималном снагом од < 1 мW, на таласној дужини радијације λ = 650 нм. Таква направа није опасна за вид, али не сме се гледати директно у правцу извора радијације (ризик од привременог

УПОЗОРЕЊЕ. Не гледај директно у ласерски светлосни зрак. Ово представља ризик од опасности. Придржавајте се следећих безбедносних правила.

• Користите ласерски уређај у складу са препорукама произвођача.

Никада намерно или ненамерно не усмеравајте ласерски зрак према људима, животињама или објекту који није радни

Ласерски зрак не сме бити случајно усмерен ка очима пролазника

дуже од 0,25 секунди, на пример усмеравањем светлосног зрака кроз огледала.

Увек је потребно осигурати да ласерска светлост буде усмерена на материјал који нема рефлектујуће површине.

Прочитајте упутства за рад и посматрајте упозорења и безбедносне услове који се тамо

Уређај за изолацију друге класе

Носите личну заштитну опрему (заштитне наочаре,

Искључите кабл за напајање пре сервисирања или поправке.

Држите децу подаље од апарата.

Опрезан ризик од сечења руку, сечења прстију.

Напомена : Ласерско зрачење. ИЗГРАДЊА И ПРИЈАВА Кружна тестера је ручни алат за напајање типа са

. Вози га једно фазни комуникаторски мотор.

врста алата за напајање се широко користи за тестерирање материјала на дрвету и дрвету. Не би требало да се користи за тестеру за огрев. Покушаји коришћења тестере у

наведених сматраће се неприкладном употребом. Користите кружну тестеру само са одговарајућим

тестере са карбидом. Кружна тестера је дизајнирана за лаган рад у

радионицама и за све радове у области самосталне

(ДИY). Немојте злоупотребљавати алатку за напајање. ОПИС ГРАФИЧКИХ СТРАНИЦА Нумерисање испод односи се на компоненте јединице приказане на графичким страницама овог приручника.64

Резница за пражњење прашине

Квака за закључавање стопала

Индикатор линије сечења за 45 °

Индикатор линије сечења за 0 °

Дугме"Замени закључавање"

Сеча ручице дубинске браве

Дугме за закључавање вретена

• Можда постоје разлике између цртежа и производа.

ПРИПРЕМА ЗА РАД ПОДЕШАВАЊЕ ДУБИНЕ СЕЧЕЊА Дубина сечења под правим угловима може се подесити од 0 до 65

Олабавите ручицу за сечење дубинске браве (

Поставите жељену дубину сечења (користећи скалу). Закључајте ручицу за сечење дубинске браве (18) (сличица А). УКЛАПАЊЕ ПАРАЛЕЛНОГ ВОДИЧА ЗА СЕЧЕЊЕ

паралелни водич приликом сечења материјала на уске

Водич се може поставити на десну или леву страну алатке за напајање.

Поставите жељено растојање (користећи скалу).

) се такође може користити за митре резове

Никада не дозволите да ваша рука или прсти буду иза тестере за трчање. Ако дође до трзаја, тестера може пасти на вашу руку, узрокујући озбиљне повреде. НАВЛАКА ЗА ДНО У ХЊАМА Доњи чувар (13) диска за сечење (10) аутоматски гура уназад

дође у контакт са материјалом који треба исећи. Да бисте га ручно одгурнули, померите доњу полугу чувара (

ВАЂЕЊЕ ПРАШИНЕ Кружна тестера је опремљена портом за вађење прашине (

вађење чипова и прашине

током сечења. ОПЕРАЦИЈА / ПОСТАВКЕ

Главни напон мора одговарати оцени напона на тестери. Држите моторну тестеру обема рукама приликом покретања, јер бакља мотора може довести до неконтролисаног ротирања алата за напајање. Важно је имати на уму да када је тестера искључена, њени покретни делови се и даље окрећу већ неко време. Тестера је опремљена дугметом за закључавање прекидача (16) како би се спречило случајно покретање. Укључивање:

Притисните дугме за закључавање прекидача (

ИНДИКАТОРСКИ СВЕТЛО ЗА НАПОНСКЕ ВЕЗЕ Када је моторна тестером повезана са утичницом, осветљено је светло индикатора напонске везе (

ЛАСЕРСКА АКЦИЈА Никада не гледајте директно у ласерски зрак или његов одраз са пресликане површине и никада не усмеравате ласерски зрак према било којој особи. Светлост ласерског зрака омогућава бољу контролу линије

) који је саучесник за тестеру намењен

прецизном сечењу. Ласерску јединицу треба искључити када ласер није у употреби.

Притисните дугме ласерског прекидача (

Ласер ће почети да емитује црвену линију, видљиву на материјалу.

Посекотина би требало да буде дуж ове линије.

Искључите ласер када је сечење завршено. Прашина од сечења може да отупи ласерско светло, због чега ласерско сочиво пројектора треба чистити с времена

Линија сечења је означена индикатором линије сечења (

Када започињете посао, увек држите тестеру безбедно са обе руке користећи обе дршке.

Тестера мора бити укљуиена само када је удаљена од

Не гурајте тестеру прекомерном силом, примените

Дозволи да диск за сечење дође до потпуног заустављања

Ако је посекотина прекинута пре него што је предвиђена да буде завршена, када се наставља, прво сачекајте да тестера достигне максималну брзину након покретања, а затим

• Приликом сечења преко влакана материјала (дрвета), влакна понекад имају тенденцију да се уздигну нагоре и откину (померање тестере при ниској брзини минимизира

• Побрините се да доњи чувар дође до крајње позиције у свом

Увек се уверите да је дубина исечене кваке за закључавање

кваке за закључавање правилно затегнута пре

Са тестером се м о р а ј у к о р и с т и т и само дискови са исправним вансеришним пречником и досадним пречником седишта диска за сечење

• Материјал који треба безбедно исећи треба да буде имобилисан.

• Шири део тестере треба ставити на део материјала

Ако су димензије материјала мале, материјал мора бити суздржан столаром. Постоји ризик од повратка ако сечиво тестере не клизи преко материјала већ је подигнуто. Адекватно обуздавање материјала који треба исећи и чврсто држање тестере осигуравају да имате потпуну контролу над алатом за напајање, чиме ћете избећи опасност од повреда. Не покушавајте ручно да

кратке комаде материјала. МИТРЕ РЕЗОВИ

Олабавите кваку за закључавање стопала (

) под жељени угао (од 00 до

Не заборавите да постоји већи ризик од повратка (већа могућност ометања сечива тестере) приликом сечења на нагибу, па се уверите да је сечиво тестере у потпуности ангажовано на радном месту. Исеците глатким покретима. СЕЧЕЊЕ СЕЧЕЊЕМ НА МАТЕРИЈАЛ Искључите тестеру из напајања пре подешавања.65

• Подесите жељену дубину сечења која одговара дебљини материјала који треба исећи.

Нагни тестеру тако да предња ивица тестерог стопала (

против материјала који треба исећи и 00

перпендикуларне резове је на линији предвиђеног реза.

• Када тестера буде позиционирана на почетку сечења, подигните доњег чувара (13) користећи ручицу доњег чувара (4) ( сечиво тестере подигнуто изнад материјала).

• Постепено спуштање тестере тако што ћете уронити диск за сечење у материјал (током овог покрета, предња ивица

стопала треба да буде у контакту са површином материјала).

Када диск за сечење почне да сече, ослободите доњи

• Када тестера почива на материјалу са целом површином,

да сечете померајући тестеру напред.

Никада не обрћи тестеру са ротирајућим одсеченим точком јер постоји ризик од повратка уназад.

Довршите рез на обрнут начин до почетка ротирањем тестере око линије контакта између предње ивице тестере стопала

Дозволите диску за сечење да се потпуно заустави пре него што извуче тестеру из материјала када је тестера искључена.

• Ако је потребно, угаоне косине треба да се заврше сечивом тестере или тестером. СЕЧЕЊЕ ИЛИ ОДСЕЦАЊЕ ВЕЛИКИХ КОМАДА

Приликом сечења већих дасака или дасака, оне морају бити правилно подржане како би се избегло могуће дркање диска за сечење (феномен трзаја) због ометања диска приликом сечења. РАД И ОДРЖАВАЊЕ

Искључите кабл за напајање из главне утичнице пре него што извршите б и л о какву инсталацију, подешавање, поправку или операцију. ОДРЖАВАЊЕ И СКЛАДИШТЕЊЕ

• Препоручује се чишћење уређаја одмах након сваке употребе.

Немојте користити воду или другу течност за чишћење.

Јединицу треба очистити четкицом или разнети компримованим ваздухом ниског притиска.

Немојте користити никакве средства за чишћење или растварачи, јер они могу оштетити пластичне делове.

• Редовно чистите конекторе за вентилацију у

како бисте спречили да се јединица прегреје. Немојте чистити конекторе за вентилацију уметањем оштрих предмета као

шрафцигери или слични објекти у конекторе.

• Ако је кабл за напајање оштећен, он мора бити замењен каблом истих карактеристика. Ова операција треба да буде поверена квалификованом специјалисти или да

• Ако се прекомерна варница јавља на комуникатору, проверите стање угљеничних четкица мотора од стране квалификоване

• Током нормалног рада диск за сечење постаје

времена. Знак отупевања диска за сечење је потреба да се повећа притисак приликом померања тестере током сечења.

Ако се утврди да је диск за сечење оштећен, он мора

• Увек чувај уређај на сувом месту ван домашаја деце. ЗАМЕНА ДИСКА ЗА СЕЧЕЊЕ

Користећи обезбеђени размак, одврните шраф држећи

сечење (12) окретањем у смеру супротном од кретања казаљки на сату.

Да бисте спречили ротирање тестере, закључајте вретено дугметом за закључавање вретена (19) (смоква). Е)

одвртања одсеченог шрафа за поправку точкова.

Користећи полугу доњег чувара (4

што више повуче у горњи чувар (2 ) (у овом тренутку проверите стање и функцију

Поставите нови диск за сечење у позицију где су поравнавање зуба диска за сечење и стрелица на њему у потпуности у складу са смером приказаним стрелицом на горњем чувару.

• Убаците диск за сечење кроз слот у тестеру стопала и поставите га на вретено тако да буде притиснут на површину унутрашњег замаха и усредсређен на његову поткошуљу.

) окретањем у смеру казаљке на сату. Уверите се да је диск за сечење постављен са поравнатим зубима у исправном смеру. Смер ротације вретена алата за напајање приказан је стрелицом на кућиште тестере. Посебна нега мора бити предузета приликом приањања диска за сечење. Заштитне рукавице се морају користити да би се осигурало да ваше руке буду заштићене од контакта са оштрим зубима диска за сечење. ЗАМЕНА ЧЕТКИЦА ЗА УГЉЕНИК Истрошене (краће од 5 мм), изгореле или испуцале моторне четкице за угљеник морају одмах да се замене. Увек замените обе четкице за угљеник у исто време. Само квалификована особа треба да замени четкице за угљеник користећи оригиналне делове. Све недостатке треба да исправи овлашћено одељење за услуге произвођача. ТЕХНИЧКЕ СПЕЦИФИКАЦИЈЕ ПОДАЦИ О ОЦЕЊИВАЊА Кружна тестера 58G492

Напон снабдевања 230 В АЦ Учесталост снабдевања 50 Хз Оцењено напајање 1500 W Исецање брзине диска (без оптерећења)

мин-1 Вансерији пречник диска за

185 мм Унутрашњи пречник диска за

Ласерска снага < 1 мW Таласна дужина радијације λ = 650 нм Класа заштите

4,3 кг Година производње

= 109,99 дБ(А) К = 3 дБ(А) Вредност убрзања вибрације (предња дршка)

вибрационог убрзања (задња

Информације о буци и вибрацијама Ниво емисије буке опреме описују: емитују се ниво звучног притиска Лп

и ниво звучне снаге Лw

(где К означава мерну неизвесност). Вибрације које емитује опрема описане су вибрационом вредношћу убрзања а

(где је К мерна неизвесност). Ниво емисије звучног притиска Лп

, ниво звучне снаге Лw

вредност убрзања вибрације коју је х дао у овим упутствима измерени66 су у складу са ЕН 62841-1:2015. Вибрациони ниво који

може да се користи за упоређивање опреме и за прелиминарну процену изложености вибрацијама. Цитирани ниво вибрације је само представник основне употребе јединице. Ако се јединица користи за друге апликације или друге радне алатке, ниво вибрације може да се промени. На виши ниво вибрација утицаће недовољно или превише неретко одржавање јединице. Горе наведени разлози могу резултирати повећаном изложеношћу вибрацијама током целог радног

Да би се прецизно проценила изложеност вибрацијама, неопходно је узети у обзир периоде када је уређај искључен или када је искључен, али се не користи за рад. Када се тачно процене сви фактори, укупна изложеност вибрацијама може бити знатно мања. У циљу заштите корисника од ефеката вибрација, треба спровести додатне мере безбедности, као што су циклично одржавање машине и радни алати, обезбеђивање адекватне температуре руке и одговарајућа радна организација. ЗАШТИТА ЖИВОТНЕ СРЕДИНЕ

Производи на електрични погон не би требало да се одлажу кућним отпадом, већ их треба однети у одговарајуће објекте за одлагање. Обратите се продавцу производа или локалном ауторитету за информације о расходу. Отпадна електрична и електронска опрема садржи супстанце које нису еколошки прихватљиве. Опрема која се не рециклира представља потенцијални ризик по животну средину и људско здравље. "Група Топеx Спółка з ограницзонą одпоwиедзиалноśциą" Спółка командyтоwа са својом регистрованом канцеларијом у Варшави, ул. Пограницзна 2/4 (у даљем тексту: "Група Топеx") обавештава да су сва ауторска права на садржај овог приручника (у даљем тексту: "Приручник"), укључујући, између осталих. Његов текст, фотографије, дијаграми, цртежи, као и његов састав, припадају искључиво Групи Топеx и подлежу правној заштити у складу са Актом од 4. фебруара 1994. године о ауторским и сродним правима (ие Јоурнал оф Лаwс 2006 Бр. 90 Поз. 631, као измењен). Копирање, обрада, објављивање, измена у комерцијалне сврхе цео Приручник и његови појединачни елементи, без сагласности Групе Топеx изражене у писаној форми, строго је забрањено и може резултирати грађанском и кривичном одговорношћу. Декларација ЕК о усаглашености Произвођач: Група Топеx Сп. З о.о. Сп.к., Пограницзна 2/4 02-285

Производ: Кружна тестера Бр . производа: 58G492 Назив трговине: ГРАПХИТЕ Серијски број: 00001 ÷ 99999 Ова декларација о усаглашености издаје се под искључивом одговорношћу произвођача. Горе описани производ је у складу са следећим документима: Директива о машинама 2006/42/ЕЦ Директива о електромагнетном компатибилности 2014/30/ЕУ Директива РОХС 2011/65/ЕУ као измењена Директивом 2015/863/ЕУ И испуњава захтеве следећих стандарда: ЕН 62841-1:2015; ЕН 62841-2-5:2014;

62321-8:2017 Ова декларација се односи само на машинерију у држави у којој је стављена на тржиште и не покрива компоненте додате од стране крајњег корисника или наредних радњи које спроводи крајњи корисник. Име и адреса особе која је становник или основана у ЕУ овлашћена да припреми техничку документацију: Потписано у име: Група Топеx Сп. З о.о. Сп.к. Кољницу. Бордерланд 2/4 02-285 Варшава Паwел Коwалски Представник квалитета ГРУПА ТОПЕX Варшава , 2020-0 6-18
