58G492 - Pila Graphite - Bezplatný návod k obsluze

Typ výrobku	Přenosná okružní pila
Značka	Graphite
Model	58G492
Napájecí napětí	230 V AC
Frekvence	50 Hz
Jmenovitý výkon	1500 W
Volnoběžné otáčky	5800 min⁻¹
Vnější průměr kotouče	185 mm
Vnitřní průměr kotouče	20 mm
Max. hloubka řezu při 90°	65 mm
Max. hloubka řezu při 45°	43 mm
Třída laseru	2
Výkon laseru	< 1 mW
Vlnová délka laseru	650 nm
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IPX0
Hmotnost	4,3 kg
Hladina akustického tlaku (LpA)	98,99 dB(A) (K=3 dB)
Hladina akustického výkonu (LwA)	109,99 dB(A) (K=3 dB)
Vibrace přední rukojeti (ah)	3,372 m/s² (K=1,5 m/s²)
Vibrace zadní rukojeti (ah)	4,553 m/s² (K=1,5 m/s²)
Nastavení hloubky	0-65 mm, s aretační pákou
Nastavení úhlu	0° až 45°, s uzamykacím tlačítkem
Paralelní vodítko	Ano, součástí dodávky
Odsávání prachu	Výfuková tryska
Naváděcí laser	Ano, samostatný vypínač
Spodní ochrana	Kloubová, automatické zatahování
Blokování vřetene	Ano, pro výměnu kotouče
Vyměnitelné uhlíkové kartáče	Ano, minimální délka 5 mm
Údržba	Suché čištění, foukání stlačeného vzduchu
Skladování	Suché místo, mimo dosah dětí

Často kladené otázky - 58G492 Graphite

Jaké materiály mohu řezat okružní pilou Graphite 58G492?

Tato pila je určena pro řezání dřeva a materiálů na bázi dřeva. Nepoužívejte nevhodné kotouče ani kotouče na řezání kovu nebo plastu. Dodržujte doporučení výrobce.

Jak nastavit hloubku řezu?

Povolte aretační páku hloubky řezu (18), nastavte požadovanou hloubku pomocí stupnice a poté páku zajistěte. Maximální hloubka při 90° je 65 mm.

Jak předejít zpětnému rázu (kickback)?

Držte pilu pevně oběma rukama, postavte se na jednu stranu řezné linie, používejte dobře nabroušené kotouče, netlačte na pilu a správně podepřete velké kusy. V případě zaseknutí uvolněte vypínač.

Jak vyměnit pilový kotouč?

Odpojte přístroj od sítě. Pomocí dodaného šestihranného klíče odšroubujte upevňovací šroub (otáčejte proti směru hodinových ručiček). Zablokujte vřeteno tlačítkem blokování. Nasaďte nový kotouč podle směru otáčení. Utáhněte šroub.

Laser nefunguje, co dělat?

Zkontrolujte, zda je vypínač laseru (21) v poloze zapnuto. Očistěte čočku laseru jemným hadříkem. Pokud problém přetrvává, kontaktujte zákaznický servis. Nikdy nenahrazujte laserovou jednotku jiným typem.

Jaké ochranné prostředky mám nosit?

Noste ochranné brýle, chrániče sluchu, protiprachovou masku a rukavice při manipulaci s kotouči. Při řezání dřeva používejte systém odsávání prachu.

Mohu pilu používat v stacionárním režimu (upevněnou na stole)?

Ne, pila není určena pro stacionární použití. Musí být držena v ruce. Nikdy ji nepoužívejte s improvizovaným řezacím stolem.

Jak udržovat pilu po použití?

Čistěte přístroj kartáčem nebo stlačeným vzduchem (nízký tlak). Nepoužívejte vodu ani rozpouštědla. Pravidelně čistěte ventilační štěrbiny. Zkontrolujte stav uhlíkových kartáčů a vyměňte je, pokud jsou opotřebené (<5 mm).

Co dělat, když se kotouč zasekne v materiálu?

Okamžitě uvolněte vypínač a držte pilu nehybně, dokud se kotouč úplně nezastaví. Nevyjímejte kotouč za pohybu. Poté zjistěte příčinu zaseknutí (tupý kotouč, špatně podepřený materiál atd.).

Jaká je maximální rychlost kotouče?

Volnoběžné otáčky jsou 5800 min⁻¹. Vždy dodržujte maximální rychlost uvedenou na řezném kotouči. Používejte pouze kompatibilní kotouče (průměr 185 mm, otvor 20 mm).

NÁVOD K OBSLUZE 58G492 Graphite

• NEBEZPEČÍ: Nepřibližujte ruce k řeznému prostoru a řeznému kotouči. Druhou ruku držte na pomocné rukojeti nebo na krytu motoru. Pokud budete pilu držet oběma rukama, snížíte riziko poranění o řezný kotouč.
• Nesahejte rukou pod spodní stranu obrobku. Ochranný kryt vás nemůže ochránit před rotujícím řezným kotoučem pod obrobkem.
• Nastavte hloubku řezu odpovídající tloušťce obrobku. Doporučujeme, aby řezný kotouč zasahoval pod řezaný materiál na méně než výšku zubu.
• Nikdy nedržte řezaný obrobek v rukou nebo na noze. Obrobek připevněte k pevné podložce. Dobré upnutí obrobkuje důležité, aby se zabránilo nebezpečí kontaktu s tělem, zaseknutí rotujícího řezného kotouče nebo ztrátě kontroly nad řezáním.
• Při práci, při níž se rotující řezný kotouč může dostat do kontaktu s vodiči pod napětím nebo s napájecím kabelem pily, držte pilu za izolované plochy k tomu určené. Kontakt s "živými dráty" kovových částí elektrického nářadí může obsluze způsobit úraz elektrickým proudem.
• Při řezání vždy používejte vodítko řezu nebo vodítko hrany. To zvyšuje přesnost řezání a snižuje možnost zaseknutí rotujícího řezacího kotouče.
• Vždy používejte řezný kotouč se správnou velikostí montážních otvorů. Řezné kotouče, které se nevejdou do montážních otvorů, se mohou pohybovat excentricky, což může způsobit ztrátu kontroly nad prací.
• K upevnění řezacího kotouče nikdy nepoužlvejte poškozené nebo nevhodné podložky nebo šrouby. Podložky a šrouby upevnující řezný kotouč byly speciálně navrženy pro tuto pilu, aby byla zajištěna optimální funkce a bezpečnost při používání.

Příčiny vyřazování a prevence vyřazování.

• Zpětný ráz je náhlé zvednutí a stažení pily směrem kobsluze v linii řezu, způsobené zaseknutým nebo nesprávně vedeným řezným kotoučem.
• Když se pilový kotouč zasekne nebo sevře v drážce, řezný kotouč se zastaví a reakce motoru způsobí, že se pila prudce posune dozadu směrem k obsluze.
• Pokud je řezný kotouč v řezaném obrobku zkroucený nebo špatně nastavený, mohou zuby řezného kotouče při vyjíždění z materiálu narazit na horní povrch řezaného materiálu, což způsobí, že se řezný kotouč, a tedy i pila, zvedne a odrazí směrem k obsluze.

Zadní zpětný ráz je důsledkem nesprávného používání řetězové pily nebo nesprávných pracovních postupů či podmínek a lze mu zabránit přijetím vhodných opatření.

• Držte pilu pevně oběma rukama, přičemž paže musí být nastaveny tak, aby odolaly síle zpětného rázu. Zaujměte polohu těla na jedné straně pily, ale ne v linii řezu.
• Zadní zpětný ráz může způsobit rychlý pohyb piły dozadu, ale sílu zadního zpětného rázu může obsluha při dodržení vhodných opatření kontrolovat.
• Když se řezný kotouč zasekne nebo když z jakéhokoli důvodu přestane řezat, uvolněte spínací tlačítko a držte pilu v klidu v materiálu, dokud se řezný kotouč zcela nezastaví. Nikdy se nepokoušejte vyjmout řezný kotouč z řezaného materiálu nebo táhněte pilu dozadu, dokud se řezný kotouč pohybuje, může to způsobit zpětný ráz. Vyšetřete a provedte nápravná opatření k odstranění přičiny zaseknutí řezného kotouče.
• Při opětovném spuštění pily v obrobku vycentrujte řezný kotouč v řezu a zkontrolujte, zda nejsou zuby řezného kotouče zaseknuté v materiálu. Pokud se řezný kotouč při opětovném spuštění pily zasekne, může se vysunout nebo způsobit zpětný ráz vůči obrobku.
• Podepřete velké desky, abyste minimalizovali riziko sevření a zpětného rázu pily. Velké desky mají tendenci se prohýbat pod

vlastní vahou. Podpěry by měly být umístěny pod deskou na obou stranách, v blízkosti linie řezu a blízko okraje desky.

• Nepoužívejte tupé nebo poškozené řezné kotouče. Neostré nebo špatně seřízené zuby řezného kotouče vytvářejí úzký řez, který způsobuje nadměrné tření, zasekávání řezného kotouče a zpětný ráz.
• Před provedením řezu pevně nastavte hloubku řezu a úhlové svorky náklonu. Pokud se nastavení pily během řezání změní, může to způsobit zaseknutí a zpětný ráz.
• Zvláště opatrní bud’te při provádění ponorných řezů v příčkách. Řezný kotouč může proříznout další předměty, které nejsou zvenčí viditelné, a způsobít tak zpětný ráz.

Funkce spodního krytu

• Před každým použitím zkontrolujte, zda je spodní ochranný kryt správně zasunutý. Nepoužívejte pilu, pokud se spodní kryt volně nepohybuje a okamžitě se nesundá. Nikdy nepřípevňujte nebo nenechávejte spodní ochranný kryt v otevřené poloze. Při náhodném pádu pily může dojít k ohnutí spodního krytu. Zvedněte spodní kryt pomocí rukojeti pro stažení a ujistěte se, že se volně pohybuje a nedotýká se řezného kotouče nebo jiné části stroje pro každé nastavení úhlu a hloubky řezu.
• Zkontrolujte funkci pružiny spodního krytu. Pokud ochranný kryt a pružina nefungují správně, je třeba je před použitím opravit. Spouštění spodního ochranného krytu může být zpomaleno poškozenými díly, lepkavými usazeninami nebo nahromaděným odpadem.
• Ruční stažení spodního krytu je povoleno pouze pro speciální řezy, jako jsou "ponorné řezy" a "složené řezy". Spodní ochranný kryt zvedněte pomocí rukojeti pro stažení a jakmile řezný kotouč pronikne do materiálu, měl by se spodní ochranný kryt uvolnit. U všech ostatních řezůse doporučuje, aby spodní ochranný kryt fungoval automaticky.
• Před položením pily na pracovní stůl nebo na podlahu vždy dbejte na to, aby spodní ochranný kryt zakrýval řezný kotouč. Nezakrytý rotující řezný kotouč způsobí, že pila obráceně přeřízne vše, co jí stojí v cestě. Zvažte dobu, za kterou se řezný kotouč po vypnutí zastaví.

Další bezpečnostní pokyny Bezpečnostní opatření

• Nepoužívejte poškozené nebo deformované řezné kotouče.
  • Nepoužívejte brusné kotouče.
• Používejte pouze řezné kotouče doporučené výrobcem, které splňují požadavky normy EN 847-1.
• Nepoužívejte řezné kotouče, které nemají karbidové zuby.
• Prach z některých druhů dřeva může být zdraví nebezpečný. Přímý fyzický kontakt s prachem může způsobit alergické reakce a/nebo onemocnění. dýchacího systému u obsluhy nebo okolních osob. Dubový a bukový prach je považován za karcinogenní, zejména ve spojení s látkami na ošetření dřeva (konzervačními prostředky).
• Používejte osobní ochranné prostředky, jako jsou:
  • chrániče sluchu, které snižují riziko ztráty sluchu;
• ochrana očí;
• ochranu dýchacích cest, abyste snížili riziko vdechnutí škodlivého prachu;
• rukavice pro manipulaci s řeznými kotouči a jinými drsnými a ostrými materiály (řezné kotouče by měly být pokud možno drženy za otvor);
• Při řezání dřeva připojte systém odsávání prachu.

Bezpečná práce

• Je důležité vybrat řezný kotouč podle typu řezaného materiálu.
• Nepoužívejte řetězovou pilu křezání jiných materiálů než dřevanebo materiálů na bázi dřeva.
• Nepouživejte řetězovou pilu bez ochranného krytu nebo pokud je zablokovaný.
• Podlaha v prostoru, kde stroj pracuje, by měla být dobře udržovaná, bez uvolněného materiálu nebo výčnělků.
• Musí být zajištěno dostatečné osvětlení pracovního prostoru.
• Zaměstnanec obsluhující stroj by měl být řádně proškolen v používání, obsluze a manipulaci se strojem.
• Používejte pouze ostré řezné kotouče.
• Dbejte na maximální rychlost vyznačenou na řezném kotouči.
• Ujistěte se, že použité díly odpovídají doporučením výroboe.
• Lesklý ocelový plech (nebo jiné materiály s reflexním povrchem) neumožňuje použití laserového světla, protože by pak mohlo dojít k nebezpečným odrazům směrem k obsluze, třetím osobám nebo zvířatům.
• Nevyměňujte laserovou jednotku za jiný typ. Veškeré opravy by měl provádět výrobce nebo autorizovaná osoba.

POZOR: Jiná nastavení než ta, která jsou uvedena v tomto návodu, představují riziko vystavení laserovému zářeníl

UPOZORNĚNÍ: Zařízení je určeno pro provoz v interiéru.

Navzdory použití přirozeně bezpečné konstrukce, bezpečnostních opatření a dalších ochranných opatření vždy existuje zbytkové riziko úrazu při práci.

Vysvětlení použitých piktogramů:

• Při provádění údržby odpojte pilu od napájení.
• Pokud se napájecí kabel během provozu poškodí, okamžitě odpojte napájení. PŘED ODPOJENÍM NAPÁJECÍHO ZDROJE SE NAPÁJECÍHO KABELU NEDOTÝKEJTE.
• Pokud je pila vybavena laserem, nesmí být laser vyměněn za jiný typ a veškeré opravy musí být provedeny odborníkem.
• služby. Nemířte laserovým paprskem na lidi nebo zvířata.
• Nepoužívejte tento nástroj ve stacionárním režimu. Není to
• určené pro použití s řezacím stole m.
• Obrobek přípevněte na stabilní povrch a zajistěte jej svorkou nebo svěrákem, abyste vyloučili jeho pohyb. Tento typ upnutí obrobku je bezpečnější.
• než držení předmětu v ruce.
• Před odložením nástroje počkejte, až se núž zcela zastaví. Řezný núž se může zaseknout a způsobit ztrátu kontroly nad nářadím.

BEZPEČNOSTNÍ PRAVIDLA PRO LASEROVÉ ZAŘÍZENÍ

Laserové zařízení použité při konstrukci pily je třídy 2 s maximálním výkonem <1 mW při vlnové délce záření = 650 nm. Takové zařízení není nebezpečné pro zrak, ale člověk se nesmí dívat přímo ve směru zdroje záření (riziko dočasné slepoty).

VAROVÁNÍ. Nedívejte se přímo do paprsku laserového světla. Představuje to riziko nebezpečí. Dodržujte následující bezpečnostní pravidla.

• Laserové zařízení používejte v souladu s doporučeními výrobce
• Nikdy nesměrujte laserový paprsek úmyslně ani neúmyslně na osoby, zvířata nebo jiné předměty než na pracovní materiál.
• Laserový paprsek nesmí být náhodně nasměrován do očí okolních osob a zvířat po dobu delší než 0,25 sekundy, například nasměrováním světelného paprsku přes zrcadla.
• Vždy je nutné zajistit, aby laserové světlo směřovalo na materiál bez odrazivých povrchů.

• Vlnová délka: 650 nm; Výkon: < 1 mW EN 60825-1:2014

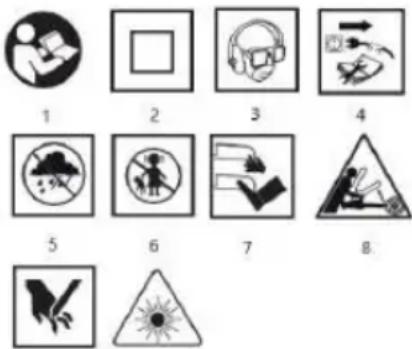

1 2 3 4 5 6 7 8

9 10

1. Přečtěte si návod k obsluze a dodržujte v něm uvedená upozornění a bezpečnostní podmínky.
2. Izolační zařízení druhé třídy
3. Používejte osobní ochranné pomůcky (ochranné brýle, ochrana sluchu, protiprachová maska).
4. Před údržbou nebo opravou odpojte napájecí kabel.
5. Chraňte před deštěm.
6. Udržujte děti mimo dosah spotřebiče.
7. Udržujte končetiny mimo dosah řezných prvků!
8. Nebezpečí způsobené zpětným rázem.
9. Pozor, riziko pořezání rukou, pořezání prstů.
10. Poznámka: Laserové záření.

KONSTRUKCE A POUŽITÍ

Okružní pila je ruční elektrické nářadí s izolací třídy II. Je poháněna jednofázovým komutátorovým motorem. Tento typ elektrického nářadí se široce používá k řezání dřeva a materiálů na bázi

dřeva. Neměl by se používat křezání palivového dřeva. Pokusy o použití pily k jiným než uvedeným účelům budou považovány za nevhodné použití. Okružní pilu používejte pouze s vhodnými pilovými kotouči stvrdokovovými hroty. Okružní pila je určena pro lehké práce v servisních dílnách a pro veškeré práce v oblasti samostatné amatérské činnosti (kutilství).

Elektrické nářadí nepoužívejte nesprávně.

POPIS GRAFICKÝCH STRÁNEK

Níže uvedené číslování se vztahuje na součásti jednotky zobrazené na grafických stránkách této příručky.

1. Tryska pro vypouštění prachu
2. Horníkryt
3. Kontrolka připojení napětí
4. Spodní ochranná páka
5. Knoflík zámku nožního nastavení
6. Zamykací knoflík paralelního vedení

7. Ukazatel linie řezu pro 45°

8. Ukazatel čáry řezu pro 0°

9. Hodnotit

10. Řezný kotouč

11. Přírubovápodložka

12. Upevňovací šroub řezného kotouče

13. Spodníkryt

14. Přednírukojeť

15. Přepínač

16. Tlačítko zámku spínače

17. Základní rukojeť

18. Páčka zámku hloubky řezu

19. Tlačítko aretace vřetena

20. Laserovýspínač

21. Laser

22. Paralelníprůvodce

* Mezi výkresem a výrobkem mohou být rozdíly.

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Paralelníprůvodce - 1 ks.

2. Šestihrannýklíč - 1 ks.

PŘÍPRAVA NA PRÁCI

NASTAVENÍ HLOUBKY ŘEZU

Hloubku řezu v pravém úhlu lze nastavit od 0 do 65 mm.

• Povolte páčku aretace hloubky řezu ( 18).

- Nastavte požadovanou hloubku řezu (pomocí stupnice).

Zajistěte páčku aretace hloubky řezu (18) (obr. A). MONTÁŽ PARALELNÍHO VODÍTKA ŘEZU

Při řezání materiálu na úzké kousky použijte paralelní vodítko. Vodítko lze namontovat na pravou nebo levou stranu elektrického nářadí.

• Povolte zajišťovací knoflík paralelního vedení ( 6).
  • Vložte paralelní vodicí lištu (23) do dvou otvorů v patce pily (9).
  • Nastavte požadovanou vzdálenost (pomocí stupnice).
• Zajistěte paralelní vedení (23) pomocí aretačního knoflíku paralelního vedení (6) (obr. B).

Paralelní vodítko (23) lze použít také pro pokosové řezy od 00 do 450.

Nikdy nedovolte, aby se vaše ruka nebo prsty nacházely za běžící pilou. Pokud dojde k zpětnému rázu, může vám pila spadnout na ruku a způsobit vážné zranění.

VÝKLOPNÝ SPODNÍ KRYT

Spodní kryt (13) řezného kotouče (10) se při kontaktu s řezaným materiálem automaticky odsouvá. Chcete-li jej zatlačit zpět ručně, posuňte páčku spodního ochranného krytu (4).

ODSÁVÁNÍ PRACHU

Kotoučová pila je vybavena otvorem pro odsávání prachu ( 1) pro odsávání třísek a prachuvznikajícího při řezání.

PROVOZ / NASTAVENÍ

ZAPNUTO/VYPNUTO

Sít'ové napětí musí odpovídat jmenovitému napětí uvedenému na typovém štítku pily. Při startování držte pilu oběma rukama, protože točivý moment motoru může způsobit nekontrolovatelné otáčení elektrického nářadí.

Je důležité mít na paměti, že když je pila vypnutá, její pohyblivé části se ještě nějakou dobu točí.

Pila je vybavena tlačítkem blokování spínače (16), které zabraňuje náhodnému spuštění.

Zapnutí:

• Stiskněte tlačitko blokování spínače ( 16) (obr. C).
• Stiskněte tlačítko zapnutí/vypnutí ( 15).

Vypnutí:

• Uvolněte tlak na spínací tlačítko ( 15).

KONTROLKA PŘIPOJENÍ NAPĚTÍ

Když je řetězová pila připojena k zásuvce, rozsvítí se kontrolka připojení napětí (3).

AKCE LASERU

Nikdy se nedívejte přímo do laserového paprsku nebo jeho odrazu od zrcadlového povrchu a nikdy nemířte laserovým paprskem na žádnou osobu.

Světlo laserového paprsku umožňuje lepší kontrolu nad dosaženou linií řezu.

Laserový generátor ( 22), který je příslušenstvím pily, je určen pro přesné řezání. Pokud se laserový agregát nepoužívá, měl by být vypnutý.

• Stiskněte tlačitko spínače laseru (21) do polohy zapnuto.
- Laser začne vyzařovat červenou čáru viditelnou na materiálu.
- Rez by měl být proveden podél této linie.
- Po dokončení řezání laser vypněte.

Prach z řezání může otupit laserové světlo, proto je třeba čočku laserového projektoru čas od času vyčistit.

CUTTING

Řezná linie je indikována ukazatelem řezné linie ( 7) nebo (8).

• Při zahájení práce držte pilu vždy pevně oběma rukama za obě rukojeti.
• Pilu zapínejte pouze tehdy, když se nachází mimo řezaný materiál.
• Na pilu netlačte nadměrnou silou, vyvíjejte mírný, plynulý tlak-
• Po dokončení řezání nechte řezací kotouč úplně zastavit.
• Pokud je řez přerušen před zamýšleným dokončením, při pokračování nejprve počkejte, až pila po spuštění dosáhne maximálních otáček, a poté opatrně vedľe rezný kotouč do řezaného materiálu.
• Pří řezání napříč vlákny materiálu (dřeva) mají někdy vlákna tendenci stoupat vzhůru a odtrhávat se (pohyb pily při nízkých otáčkách minimalizuje výskyt této tendence).
• Ujistěte se, že spodní ochranný kryt dosáhne při svém pohybu koncové polohy.
• Před řezáním se vždy ujistěte, že jsouaretační knoflík hloubky řezu a aretační knoflík nastavení patky pily rádně dotaženy.
• S pilou se musí používat pouze řezné kotouče se správným vnějším průměrem a průměrem otvoru uložení řezného kotouče.
• Rezaný materiál by měl být bezpečně znehybněn.
• Širší část patky pily by měla být umístěna na té částmateriálu, která není řezána.

Pokud jsou rozměry materiálu malé, musí být materiál zajištěn tesařskou svorkou. Pokud se pilový kotouč neposouvá po materiálu, ale je zvednutý, hrozí nebezpečí zpětného rázu.

Dostatečné zajištění řezaného materiálu a pevné držení pily zajistí, že budete mít nad elektrickým nářadím plnou kontrolu, a předejdete tak nebezpečí zranění. Nepokoušejte se podpirat krátké kusy materiálu rukou.

ŠKRTY VE SPOLEČNOSTI MITRE

• Uvolněte knoflík aretace nastavení nožiček ( 5) (obr. D)
- Pomocí stupnice nastavte patku (9) na požadovaný úhel (od 00 do 450)
- Utáhněte pojistný knoflík nastavení nožiček ( 5)

Nezapomeňte, že při řezání pod sklonem hrozí větší riziko zpětného rázu (větší možnost zaseknutí pilového kotouče), a proto se ujistěte, že je pilový kotouč plně přitisknutý k obrobku. Řezejte plynulým pohybem.

ŘEZÁNÍ ŘEZÁNÍM DO MATERIÁLU

Před prováděním úprav odpojte pilu od napájení.

• Nastavte požadovanou hloubku řezu odpovídající tloušťce řezaného materiálu.

• Nakloňte pilu tak, aby přední hrana patky (9) byla proti řezanému materiálu a značka ^00 pro kolmé řezy byla na linii zamýšleného řezu.

• Jakmile je pila umístěna na začátku řezání, zvedněte spodní ochranný kryt (13) pomocí páčky spodního ochranného krytu (4) (pilový kotouč zvednutý nad materiál).

• Spusťte elektrické nářadí a počkejte, až řezný kotouč dosáhne plných otáček.
• Postupně spouštějte pilu ponořením řezného kotouče do materiálu (při tomto pohybuby se měla přední hrana patky pily dotýkat povrchu materiálu).
• Jakmile začne řezací kotouč řezat, uvolněte spodní ochranný kryt.
• Jakmile se patka pily opře celou plochou o materiál, pokračujte v řezání posunutím pily dopředu.
• S rotujícím řezným kotoučem nikdy neotáčejte pilu dozadu, protože hrozí nebezpečí zpětného rázu.
• Dokončete řez opačným způsobem než na začátku otáčením pily kolem linie dotyku mezi přední hranou patky pily a obrobkem.
• Před vytažením pily z materiálu nechte její řezný kotouč úplně zastavit, když je pila vypnutá.
• V prípadě potřeby je třeba rohové úkosy dokončit pilovým kotoučem nebo ruční pilou.

ŘEZÁNÍ NEBO ODŘEZÁVÁNÍ VELKÝCH KUSŮ MATERIÁLU

Pří řezání větších prken nebo fošen je třeba je řádně podepřít, aby se zabránilo případnému trhnutí řezného kotouče (jev zpětného rázu) v důsledku zaseknutí kotouče v řezu.

PROVOZ A ÚDRŽBA

Před jakoukoli instalací, seřizováním, opravou nebo obsluhou odpojte napájecí kabel od sít'ové zásuvky.

ÚDRŽBA A SKLADOVÁNÍ

• Doporučujeme přístroj po každém použití ihned vyčistit.
  • K čištění nepoužívejte vodu ani jiné kapaliny.
• Jednotku je třeba čistit kartáčem nebo profouknout nízkotlakým stlačeným vzduchem.
• Nepoužívejte žádné čistící prostředky ani rozpouštědla, protože by mohly poškodit plastové díly.
• Pravidelně čistěte větrací otvory v krytu motoru, abyste zabránili přehřátí jednotky. Ventilační otvory nečistěte tak, že do nich budete vkládat ostré předměty, jako jsou šroubováky nebo podobné předměty.
• Pokud je napájecí kabel poškozen, je třeba jej vyměnit za kabel se stejnými vlastnostmi. Tuto operaci svěřte kvalifikovanému odborníkovi nebo nechte spotřebič opravit v servisu.
• Pokud se na komutátoru objeví nadměrné jiskření, nechte kvalifikovanou osobou zkontrolovat stav uhlíkových kartáčů motoru.
• Při běžném provozu se řezný kotouč po určité době otupí. Příznakem otupení řezného kotouče je nutnost zvýšit tlak při pohybu pily během řezání.

- Pokud je řezný kotouč poškozený, je nutné jej okamžitě vyměnit.

- Rezný kotouč by měl být vždy ostrý.

- Přístroj vždy skladujte na suchém místě mimo dosah dětí.

VÝMĚNA ŘEZNÉHO KOTOUČE

• Pomocí přiloženého klíče vyšroubujte šroub držící řezný kotouč (12) otáčením proti směru hodinových ručiček.
• Abyste zabránili otáčení vřetena pily, zajistěte vřeteno tlačítkem aretace vřetena (19) (obr. E), když vyšroubujete upevňovací šroub řezného kotouče.
• Odstraňte vnější přírubovou podložku ( 11).
• Pomocí páky spodního krytu ( 4) posuňte spodní kryt ( 13) tak, aby se co nejvíce zasunul do horního krytu ( 2) (při této příležitosti zkontrolujte stav a funkci zasouvací pružiny spodního krytu).
  • Vysuňte řezný kotouč (10) skrz drážku v patce pily (9)
• Umístěte nový řezný kotouč do polohy, kdy jsou zuby řezného kotouče a šipka na něm zcela v souladu se směrem, který ukazuje šipka na horním krytu.
• Vložte řezný kotouč do drážky v patce pily a nasadťe jej na vřeteno tak, aby byl přitlačen k povrchu vnitřní příruby a vycentrován na její podříznutí.
• Nasad'te vnější přírubovou podložku ( 11) a otáčením ve směru hodinových ručiček utáhněte upevňovací šroub řezného kotouče ( 12).

Ujistěte se, že je řezný kotouč namontován tak, aby byly zuby vyrovnány ve správném směru. Směr otáčení vřetena elektrického nářadí je znázorněn šipkou na krytu pily.

Při uchopování řezného kotouče je třeba dbát zvláštní opatrnosti. Je třeba používat ochranné rukavice, abyste zajistili ochranu rukou před kontaktem s ostrými zuby řezacího kotouče.

VÝMĚNA UHLÍKOVÝCH KARTÁČŮ

Opotrebované (kratší než 5 mm), spálené nebo prasklé uhlikové kartáčky motoru je nutné okamžitě vyměnit. Vždy vyměňte oba uhlikové kartáče současně.

Výměnu uhlíkových kartáčů smí provádět pouze kvalifikovaná osoba s použitím originálních dílů.

Případné závady by mělo odstranit autorizované servisní oddělení výrobce.

TECHNICKÉ SPECIFIKACE

ÚDAJE O HODNOCENÍ

Kotoučová pila 58G492
Parametr		Hodnota
Napájecí napětí		230 V AC
Napájecí frekvence		50 Hz
Jmenovitý výkon		1500 W
Otáčky řezného kotouče (bez zatížení)		5800 min^-1
Vnější průměr řezného kotouče		185 mm
Vnitřní průměr řezného kotouče		20 mm
Maximální hloubka řezu	Pod úhlem 90°	65 mm
	Pod úhlem 45°	43 mm
Laserová třída		2
Výkon laseru		< 1 mW
Vlnová délka záření		= 650 nm
Třída ochrany		II
Stupeň ochrany IP		IPX0
Hromadné		4,3 kg
Rok výroby

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku	Lp_A = 98,99 dB(A) K=3 dB(A)
Hladina akustického výkonu	Lw_A = 109,99 dB(A) K=3 dB(A)
Hodnota zrychlení vibrací (přední rukojeť)	a_h = 3,372 m/s^2 K=1,5 m/s^2
Hodnota zrychlení vibrací (zadní rukojeť)	a_h = 4,553 m/s^2 K=1,5 m/s^2

Informace o hluku a vibracích

Hladinu emisí hluku zařízení popisují: hladina vyzařovaného akustického tlaku LpA a hladina akustického výkonu LwA (kde K označuje nejistotu měření). Vibrace vyzařované zařízením jsou popsány hodnotou zrychlení vibrací aₕ (kde K znamená nejistotu měření).

Hladina emise akustického tlaku Lp A , hladina akustického výkonu Lw A a hodnota zrychlení vibrací a h uvedené v tomto návodu byly změřeny podle normy EN 62841-1:2015. Uvedenou hladinu vibrací a h lze použít k porovnání zařízení a k předběžnému posouzení expozice vibracím.

Uvedená úroveň vibrací je representativní pouze pro základní použití jednotky. Pokud se jednotka používá pro jiné aplikace nebo s jinými pracovními nástroji, může se úroveň vibrací změnit. Vyšší úroveň vibrací bude ovlivněna nedostatečnou nebo příliš řídkou údržbou jednotky. Výše uvedené důvody mohou mít za následek zvýšenou expozici vibracím po celou dobu práce.

Aby bylo možné přesně odhadnout expozici vibracím, je nutné vzít v úvahu období, kdy je zařízení vypnuté nebo kdy je zapnuté, ale nepoužívá se k práci. Pokud jsou všechny faktory přesně odhadnuty, může být celková expozice vibracím výrazně nižší.

Pro ochranu uživatele pred účinky vibrací je třeba zavést další bezpečnostní opatření, jako je cyklická údržba stroje a pracovních nástrojů, zajištění odpovídající teploty rukou a správná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky by neměly být likvidovány společně s domovním odpadem, ale měly by být odvezeny do příslušných zařízení k likvidaci. Informace o likvidaci získáte u prodejce výrobku nebo na místním úřadě. Odpad z elektrických a elektronických zařízení obsahuje látky, které nejsou šetrné k životnímu prostředí. Zařízení, která nejsou recyklována, představují potenciální riziko pro životní prostředí a lidské zdraví.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě, ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, że veškerá autorská práva k obsahu této příručky (dále jen "příručka"), včetně mj. jejího textu, fotografií, schémat, nákresů, jakož i jejího složení, patří výhradně společnosti Grupa Topex a podléhají právní ochraně podle zákona ze dne 4. února 1994 o autorském právu a právech s ním souvisejících (tj. Sb. zákonů 2006 č. 90 Poz. 631, ve znění pozdějších předpisů). Kopírování, zpracovávání, zveřejňování, upravování pro komerční účely celého manuálu a jeho jednotlivých prvků bez písemně vyjádřeného souhlasu společnosti Grupa Topex je přisně zakázáno a může mit za následek občanskopravní a trestněprávní odpovědnost.

ES prohlášení o shodě

Výrobek: Kotoučová pila

Výrobek č.: 58G492

Obchodní název: GRAPHITE

Výrobní číslo: 00001 ÷ 99999

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.

Výše popsaný výrobek splňuje následující dokumenty:

Směrnice o strojních zařízeních 2006/42/ES

Směrnice o elektromagnetické kompatibilitě 2014/30/EU

Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky následujících norem:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321- 5:2013;

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se na součásti

přidané koncovým uživatelem nebo následné akce provedené koncovým uživatelem.

Jméno a adresa osoby s bydlištěm nebo usazené v EU, která je oprávně připravovat technickou dokumentaci:

Podepsáno jménem:

Grupa Topex Sp. Z o.o. Sp.k.

ÚI. Borderland 2/4

02-285 Varšava

Pawel Kowalski

Zástupce kvality GRUPA TOPEX

Varšava, 2020-0 6-18

SK

PREKLAD (POUŽÍVATEL'SKEJ) PRÍRUČKY

OKRUŽNÁ PÍLA 58G492

POZNÁMKA: PRED POUŽITÍM ELEKTRICKÉHO NÁRADIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE SI HO PRE BUDÚCE POUŽITIE.

OSOBITNÉ BEZPEČNOSTNÉ USTANOVENIA

ŠPECIFICKÁ BEZPEČNOST PRE KOTÚČOVÉ PÍLY BEZ ROZPERNÉHO NOŽA

Postup rezania

Akékol'vek závady by malo odstránit'autorizované servisné oddelenie výrobcu.

TECHNICKÉ ŠPECIFIKÁCIE

ÚDAJE O HODNOTENÍ

Výrobok: Kotúčová píla

Číslo produktu: 58G492

Poradové číslo: 00001 ÷ 99999
