Caractéristiques techniques	Scie circulaire électrique, puissance 1200W, diamètre de lame 190mm, vitesse à vide 5000 tr/min
Utilisation	Idéale pour la découpe de bois, panneaux de particules et matériaux similaires
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les orifices d'aération, lubrifier les pièces mobiles
Sécurité	Utiliser des lunettes de protection, des gants, et respecter les consignes de sécurité lors de l'utilisation
Informations générales	Poids 4.5 kg, garantie 2 ans, conçu pour un usage domestique et semi-professionnel

FOIRE AUX QUESTIONS - 58G492 Graphite

Comment monter la scie Graphite 58G492 ?

Pour monter la scie Graphite 58G492, suivez les instructions de montage fournies dans le manuel d'utilisation. Assurez-vous de fixer solidement la lame et de vérifier que toutes les vis sont bien serrées.

Quelle est la puissance de la scie Graphite 58G492 ?

La scie Graphite 58G492 a une puissance de 1500 W, ce qui la rend adaptée à une variété de travaux de coupe.

Comment changer la lame de la scie ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez l'ancienne lame et installez la nouvelle en veillant à ce qu'elle soit bien alignée.

Quels types de matériaux puis-je couper avec la scie Graphite 58G492 ?

La scie Graphite 58G492 est conçue pour couper du bois, du plastique et certains métaux légers. Vérifiez toujours les spécifications de la lame pour le matériau que vous souhaitez couper.

Comment entretenir ma scie Graphite 58G492 ?

Pour entretenir votre scie, nettoyez régulièrement la lame et le boîtier. Vérifiez les vis et les composants pour vous assurer qu'ils sont bien serrés et remplacez la lame si elle est usée.

Quels équipements de protection dois-je porter lors de l'utilisation de la scie ?

Il est recommandé de porter des lunettes de protection, des gants, et un masque anti-poussière pour se protéger lors de l'utilisation de la scie Graphite 58G492.

Que faire si la scie ne démarre pas ?

Si la scie ne démarre pas, vérifiez d'abord si elle est correctement branchée. Ensuite, vérifiez le fusible ou le disjoncteur de votre circuit électrique. Si le problème persiste, contactez le service client.

La scie fait du bruit excessif, que dois-je faire ?

Un bruit excessif peut indiquer que la lame est endommagée ou mal installée. Vérifiez la lame et assurez-vous qu'elle est bien fixée. Si le bruit persiste, consultez un professionnel.

Puis-je utiliser la scie à l'extérieur ?

Oui, la scie Graphite 58G492 peut être utilisée à l'extérieur, mais assurez-vous qu'elle est protégée des intempéries et qu'elle est utilisée dans un environnement sec.

Quelle est la garantie de la scie Graphite 58G492 ?

La scie Graphite 58G492 est généralement couverte par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI 58G492 Graphite

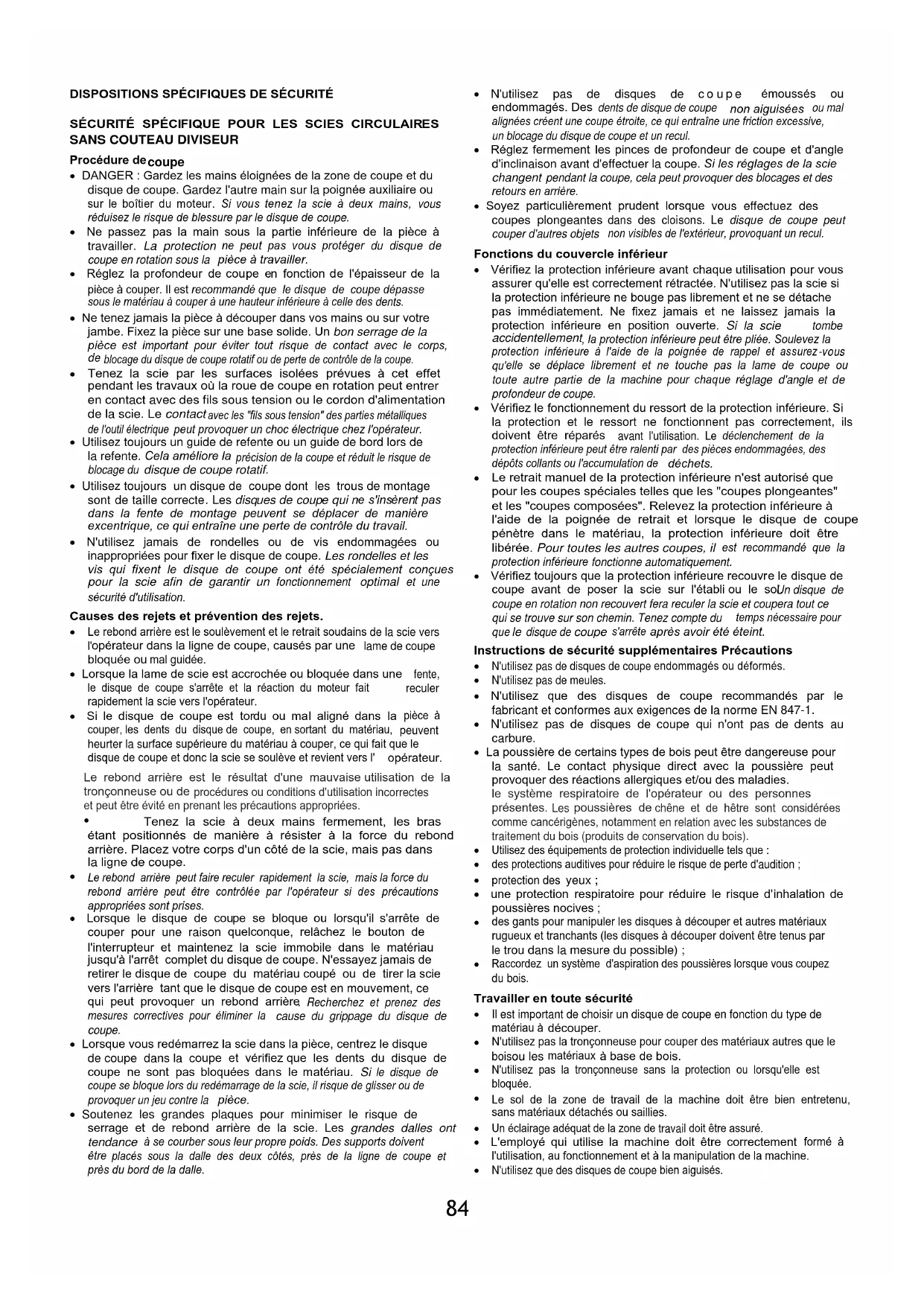

• DANGER : Gardez les mains éloignées de la zone de coupe et du disque de coupe. Gardez l'autre main sur la poignée auxiliaire ou sur le boîtier du moteur. Si vous tenez la scie à deux mains, vous réduisez le risque de blessure par le disque de coupe.

• Ne passez pas la main sous la partie inférieure de la pièce à travailler. La protection ne peut pas vous protéger du disque de coupe en rotation sous la pièce à travailler.

• Réglez la profondeur de coupe en fonction de l'épaisseur de la pièce à couper. Il est recommandé que le disque de coupe dépasse sous le matériau à couper à une hauteur inférieure à celle des dents.

• Ne tenez jamais la pièce à découper dans vos mains ou sur votre jambe. Fixez la pièce sur une base solide. Un bon serrage de la pièce est important pour éviter tout risque de contact avec le corps,

blocage du disque de coupe rotatif ou de perte de contrôle de la coupe.

Tenez la scie par les surfaces isolées prévues à cet effet pendant les travaux où la roue de coupe en rotation peut entrer en contact avec des fils sous tension ou le cordon d'alimentation de la scie. Le contact avec les "fils sous tension" des parties métalliques de l'outil électrique peut provoquer un choc électrique chez l'opérateur.

• Utilisez toujours un guide de refente ou un guide de bord lors de la refente. Cela améliore la précision de la coupe et réduit le risque de blocage du disque de coupe rotatif.

• Utilisez toujours un disque de coupe dont les trous de montage sont de taille correcte. Les disques de coupe qui ne s'insèrent pas dans la fente de montage peuvent se déplacer de manière excentrique, ce qui entraîne une perte de contrôle du travail.

• N'utilisez jamais de rondelles ou de vis endommagées ou inappropriées pour fixer le disque de coupe. Les rondelles et les vis qui fixent le disque de coupe ont été spécialement conçues pour la scie afin de garantir un fonctionnement optimal et une sécurité d'utilisation. Causes des rejets et prévention des rejets.

Le rebond arrière est le soulèvement et le retrait soudains de la scie vers

opérateur dans la ligne de coupe, causés par une lame de coupe bloquée ou mal guidée.

• Lorsque la lame de scie est accrochée ou bloquée dans une fente, le disque de coupe s'arrête et la réaction du moteur fait reculer rapidement la scie vers l'opérateur.

• Si le disque de coupe est tordu ou mal aligné dans la pièce à couper, les dents du disque de coupe, en sortant du matériau, peuvent heurter la surface supérieure du matériau à couper, ce qui fait que le disque de coupe et donc la scie se soulève et revient vers l' opérateur. Le rebond arrière est le résultat d'une mauvaise utilisation de la tronçonneuse ou de procédures ou conditions d'utilisation incorrectes et peut être évité en prenant les précautions appropriées.

Tenez la scie à deux mains fermement, les bras étant positionnés de manière à résister à la force du rebond arrière. Placez votre corps d'un côté de la scie, mais pas dans la ligne de coupe.

Le rebond arrière peut faire reculer rapidement la scie, mais la force du rebond arrière peut être contrôlée par l'opérateur si des précautions appropriées sont prises.

• Lorsque le disque de coupe se bloque ou lorsqu'il s'arrête de couper pour une raison quelconque, relâchez le bouton de l'interrupteur et maintenez la scie immobile dans le matériau jusqu'à l'arrêt complet du disque de coupe. N'essayez jamais de retirer le disque de coupe du matériau coupé ou de tirer la scie vers l'arrière tant que le disque de coupe est en mouvement, ce qui peut provoquer un rebond arrière . Recherchez et prenez des mesures correctives pour éliminer la cause du grippage du disque de coupe.

• Lorsque vous redémarrez la scie dans la pièce, centrez le disque de coupe dans la coupe et vérifiez que les dents du disque de coupe ne sont pas bloquées dans le matériau. Si le disque de coupe se bloque lors du redémarrage de la scie, il risque de glisser ou de provoquer un jeu contre la pièce.

• Soutenez les grandes plaques pour minimiser le risque de serrage et de rebond arrière de la scie. Les grandes dalles ont tendance à se courber sous leur propre poids. Des supports doivent être placés sous la dalle des deux côtés, près de la ligne de coupe et près du bord de la dalle.

• N'utilisez pas de disques de c o u p e émoussés ou endommagés. Des dents de disque de coupe non aiguisées ou mal alignées créent une coupe étroite, ce qui entraîne une friction excessive, un blocage du disque de coupe et un recul.

• Réglez fermement les pinces de profondeur de coupe et d'angle d'inclinaison avant d'effectuer la coupe. Si les réglages de la scie changent pendant la coupe, cela peut provoquer des blocages et des retours en arrière.

• Soyez particulièrement prudent lorsque vous effectuez des coupes plongeantes dans des cloisons. Le disque de coupe peut couper d'autres objets non visibles de l'extérieur, provoquant un recul. Fonctions du couvercle inférieur

• Vérifiez la protection inférieure avant chaque utilisation pour vous assurer qu'elle est correctement rétractée. N'utilisez pas la scie si la protection inférieure ne bouge pas librement et ne se détache pas immédiatement. Ne fixez jamais et ne laissez jamais la protection inférieure en position ouverte. Si la scie tombe accidentellement , la protection inférieure peut être pliée. Soulevez la protection inférieure à l'aide de la poignée de rappel et assurez-vous qu' elle se déplace librement et ne touche pas la lame de coupe ou toute autre partie de la machine pour chaque réglage d'angle et de profondeur de coupe.

• Vérifiez le fonctionnement du ressort de la protection inférieure. Si la protection et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant l'utilisation. Le déclenchement de la protection inférieure peut être ralenti par des pièces endommagées, des dépôts collants ou l'accumulation de déchets.

Le retrait manuel de la protection inférieure n'est autorisé que pour les coupes spéciales telles que les "coupes plongeantes" et les "coupes composées". Relevez la protection inférieure à l'aide de la poignée de retrait et lorsque le disque de coupe pénètre dans le matériau, la protection inférieure doit être libérée. Pour toutes les autres coupes, il est recommandé que la protection inférieure fonctionne automatiquement.

• Vérifiez toujours que la protection inférieure recouvre le disque de coupe avant de poser la scie sur l'établi ou le sol. Un disque de coupe en rotation non recouvert fera reculer la scie et coupera tout ce qui se trouve sur son chemin. Tenez compte du temps nécessaire pour que

disque de coupe s'arrête après avoir été éteint. Instructions de sécurité supplémentaires Précautions

N'utilisez pas de disques de coupe endommagés ou déformés.

N'utilisez pas de meules.

• N'utilisez que des disques de coupe recommandés par le fabricant et conformes aux exigences de la norme EN 847-1.

• N'utilisez pas de disques de coupe qui n'ont pas de dents au carbure.

• La poussière de certains types de bois peut être dangereuse pour la santé. Le contact physique direct avec la poussière peut provoquer des réactions allergiques et/ou des maladies. le système respiratoire de l'opérateur ou des personnes présentes. Les poussières de chêne et de hêtre sont considérées comme cancérigènes, notamment en relation avec les substances de traitement du bois (produits de conservation du bois).

Utilisez des équipements de protection individuelle tels que :

des protections auditives pour réduire le risque de perte d'audition ;

protection des yeux ;

• une protection respiratoire pour réduire le risque d'inhalation de poussières nocives ;

des gants pour manipuler les disques à découper et autres matériaux rugueux et tranchants (les disques à découper doivent être tenus par

trou dans la mesure du possible) ;

Raccordez un système d'aspiration des poussières lorsque vous coupez du bois. Travailler en toute sécurité

Il est important de choisir un disque de coupe en fonction du type de matériau à découper.

N'utilisez pas la tronçonneuse pour couper des matériaux autres que le bois ou les matériaux à base de bois.

N'utilisez pas la tronçonneuse sans la protection ou lorsqu'elle est bloquée.

Le sol de la zone de travail de la machine doit être bien entretenu, sans matériaux détachés ou saillies.

Un éclairage adéquat de la zone de travail doit être assuré.

• L'employé qui utilise la machine doit être correctement formé à l'utilisation, au fonctionnement et à la manipulation de la machine.

N'utilisez que des disques de coupe bien aiguisés.85

Faites attention à la vitesse maximale indiquée sur le disque de coupe

• Assurez-vous que les pièces utilisées sont conformes aux recommandations du fabricant.

• La tôle d'acier brillante (ou d'autres matériaux à surface réfléchissante) ne permet pas l'utilisation de la lumière laser, car elle pourrait alors entraîner des réflexions dangereuses pour l'opérateur, les tiers ou les animaux.

Ne remplacez pas l'unité laser par un autre type. Toutes les réparations doivent être effectuées par le fabricant ou une personne autorisée. ATTENTION : Les réglages autres que ceux spécifiés dans ce manuel comportent un risque d'exposition aux radiations laser

ATTENTION : L'appareil est conçu pour un fonctionnement en intérieur. Malgré l'utilisation d'une conception intrinsèquement sûre, le recours à des mesures de sécurité et des mesures de protection supplémentaires, il existe toujours un risque résiduel de blessure pendant le travail. Explication des pictogrammes utilisés :

• Débranchez la scie de l'alimentation électrique lors des opérations d'entretien.

• Si le cordon d'alimentation est endommagé pendant le fonctionnement, débranchez immédiatement l'alimentation. NE

Si la scie est équipée d'un laser, celui-ci ne doit pas être remplacé par un autre type de laser et toute réparation doit être effectuée par une personne qualifiée.

service. Ne dirigez pas le faisceau laser vers des personnes ou des animaux.

N'utilisez pas cet outil en mode stationnaire. Il n'est pas

conçu pour être utilisé avec une table de découpe.

Fixez la pièce sur une surface stable et fixez-la avec une pince ou un étau pour éliminer tout mouvement. Ce type de fixation de la pièce est plus sûr.

que de tenir un objet dans sa main.

• Attendez que la lame s'arrête complètement avant de poser l'outil. La lame de coupe pourrait se bloquer et vous faire perdre le contrôle de l'outil. Le dispositif laser utilisé pour la construction de la scie est de classe 2, avec une puissance maximale de <1 mW, à une longueur d'onde de rayonnement de λ = 650 nm. Un tel dispositif n'est pas dangereux pour la vue, mais il ne faut pas regarder directement dans la direction de la source de rayonnement (risque de cécité temporaire). AVERTISSEMENT. Ne regardez pas directement dans le faisceau de lumière laser. Cela présente un risque de danger. Respectez les règles de sécurité suivantes.

• Utilisez l'appareil laser conformément aux recommandations du fabricant.

Ne dirigez jamais, intentionnellement ou non, le faisceau laser vers des personnes, des animaux ou un objet autre que le matériau de travail.

Le faisceau laser ne doit pas être dirigé accidentellement vers les yeux des personnes présentes et des animaux pendant plus de 0,25 seconde, par exemple en dirigeant le faisceau lumineux à travers des miroirs.

Il est toujours nécessaire de s'assurer que la lumière laser est dirigée vers un matériau qui ne présente pas de surfaces réfléchissantes.

Longueur d'onde : 650 nm ; Puissance : < 1 mW EN 60825-1:2014

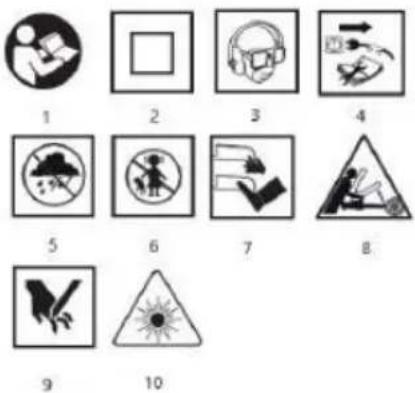

Lisez le mode d'emploi et respectez les avertissements et les conditions de sécurité qu'il contient.

Dispositif d'isolement de deuxième classe

Porter un équipement de protection individuelle (lunettes de sécurité, protection auditive, masque anti-poussière).

Débranchez le cordon d'alimentation avant de procéder à l'entretien ou à la réparation.

Protéger de la pluie.

Tenez les enfants éloignés de l'appareil.

Gardez vos membres loin des éléments coupants !

Attention risque de se couper les mains, de se couper les doigts.

Note : Rayonnement laser.

CONSTRUCTION ET APPLICATION

La scie circulaire est un outil électrique de type manuel avec une isolation de classe

. Elle est entraînée par un moteur monophasé à collecteur. Ce type d'outil électrique est largement utilisé pour le sciage du bois et des matériaux à base de bois. Il ne doit pas être utilisé pour scier du bois de chauffage. Toute tentative d'utilisation de la scie à des fins autres que celles spécifiées sera considérée comme une utilisation inappropriée. Utilisez la scie circulaire uniquement avec des lames de scie au carbure appropriées . La scie circulaire est conçue pour les travaux légers dans les ateliers de service et pour tous les travaux dans le domaine de l'activité amateur indépendante (DIY). Ne faites pas un mauvais usage de l'outil électrique.

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation ci-dessous fait référence aux composants de l'appareil présentés sur les pages graphiques de ce manuel.

Buse d'évacuation des poussières

Couverture supérieure

Voyant lumineux pour la connexion de la tension

Levier de protection inférieur

Bouton de verrouillage du réglage du pied

Bouton de verrouillage du guide parallèle

Indicateur de ligne de coupe pour 45°.

Indicateur de ligne de coupe pour 0°.

Vis de fixation du disque à tronçonner

Bouton de verrouillage du commutateur

Levier de blocage de la profondeur de coupe

Bouton de verrouillage de la broche

• Il peut y avoir des différences entre le dessin et le produit.

La profondeur de coupe à angle droit est réglable de 0 à 65 mm.

Desserrez le levier de verrouillage de la profondeur de coupe (

Réglez la profondeur de coupe souhaitée (à l'aide de l'échelle). Verrouillez le levier de blocage de la profondeur de coupe (18) (fig. A). MONTAGE DU GUIDE DE COUPE PARALLÈLE Utilisez un guide parallèle lorsque vous coupez le matériau en morceaux étroits. Le guide peut être monté sur le côté droit ou gauche de l'outil électrique.

Desserrez le bouton de verrouillage du guide parallèle (

• Insérez la barre de guidage parallèle (23) dans les deux trous du pied de la scie (9).

Réglez la distance souhaitée (à l'aide de l'échelle).

• Fixez le guide parallèle (23) avec le bouton de verrouillage du guide parallèle (6) (fig. B). Le guide parallèle ( 23) peut également être utilisé pour les coupes d'onglet de

Ne laissez jamais votre main ou vos doigts se trouver derrière la scie en marche. En cas de recul, la scie peut tomber sur votre main et provoquer des blessures graves.

COUVERCLE INFÉRIEUR À CHARNIÈRE

La protection inférieure (13) du disque de coupe (10) se repousse automatiquement lorsqu'elle entre en contact avec le matériau à découper. Pour le repousser manuellement, déplacez le levier de protection inférieure (

EXTRACTION DES POUSSIÈRES La scie circulaire est équipée d'un orifice d'extraction de la poussière (

permettant d'extraire les copeaux et la poussière générés lors de la coupe.

FONCTIONNEMENT / PARAMÈTRES

ON/OFF La tension du secteur doit correspondre à la tension nominale indiquée sur la plaque signalétique de la scie. Tenez la tronçonneuse à deux mains lors du démarrage, car le couple du moteur peut entraîner une rotation incontrôlée de l'outil électrique. Il est important de garder à l'esprit que lorsque la scie est arrêtée, ses pièces mobiles continuent de tourner pendant un certain temps. La scie est équipée d'un bouton de verrouillage de l'interrupteur (16) pour éviter tout démarrage accidentel. Mise en marche :

Appuyez sur le bouton de verrouillage de l'interrupteur (

Appuyez sur le bouton marche/arrêt (

Relâchez la pression sur le bouton de l'interrupteur (

TÉMOIN LUMINEUX POUR LA CONNEXION DE LA TENSION Lorsque la tronçonneuse est connectée à la prise de courant, le témoin de connexion de tension (

Ne regardez jamais directement le faisceau laser ou sa réflexion sur une surface réfléchissante et ne dirigez jamais le faisceau laser vers une personne. La lumière du faisceau laser permet un meilleur contrôle de la ligne de coupe obtenue. Le générateur laser (

) qui est un accessoire de la scie est destiné à être utilisé pour la découpe de précision. L'unité laser doit être mise hors tension lorsque le laser n'est pas utilisé.

Appuyez sur le bouton de l'interrupteur du laser (

Le laser commence à émettre une ligne rouge, visible sur le matériau.

La coupe doit être effectuée le long de cette ligne.

Éteignez le laser lorsque la découpe est terminée. La poussière provenant de la découpe peut ternir la lumière laser, c'est pourquoi la lentille du projecteur laser doit être nettoyée de temps en temps. COUPER La ligne de coupe est indiquée par l'indicateur de ligne de coupe (

Lorsque vous commencez à travailler, tenez toujours la scie fermement à deux mains en utilisant les deux poignées.

La scie ne doit être mise en marche que lorsqu'elle est éloignée du matériau à couper.

Ne poussez pas la scie avec une force excessive, appliquez une pression modérée et continue

Laissez le disque de coupe s 'arrêter complètement lorsque la coupe est terminée

Si la coupe est interrompue avant d'être censée être terminée, lorsque vous reprenez, attendez d'abord que la scie ait atteint sa vitesse maximale après le démarrage , puis guidez soigneusement le disque de coupe dans le matériau coupé.

• Lors de la coupe à travers les fibres du matériau (bois), il arrive que les fibres aient tendance à se soulever et à s'arracher (le fait de déplacer la scie à faible vitesse minimise l'apparition de cette tendance).

• Assurez-vous que la protection inférieure atteint la position finale dans son mouvement.

Assurez-vous toujours que le bouton de verrouillage de la profondeur de coupe et le bouton de verrouillage du réglage du pied de la scie sont correctement serrés avant de couper

Seuls les disques de coupe d o n t l e diamètre extérieur et le diamètre d'alésage du logement du disque de coupe sont corrects doivent être utilisés avec la scie

• Le matériau à découper doit être immobilisé en toute sécurité.

• La partie la plus large du pied de la scie doit être placée sur la partie du matériau qui n'est pas coupée. Si les dimensions du matériau sont petites, le matériau doit être retenu à l'aide d'un serre-joint de menuisier. Il y a un risque de rebond si la lame de la scie ne glisse pas sur le matériau mais est relevée. Une retenue adéquate du matériau à couper et une prise ferme sur la scie vous permettent de contrôler pleinement l'outil électrique et d'éviter ainsi tout risque de blessure. N'essayez pas de soutenir de courtes pièces de matériau à la main. COUPES MITRE

Desserrez le bouton de blocage du réglage du pied (

à l'angle souhaité (de

) à l'aide de la graduation.

Serrez le bouton de verrouillage du réglage du pied (

N'oubliez pas qu'il y a un plus grand risque de rebond (plus grande possibilité de coincer la lame de la scie) lors d'une coupe en pente, donc assurez-vous que la lame de la scie est complètement engagée avec la pièce. Coupez d'un mouvement régulier. DÉCOUPE PAR INCISION DANS LE MATÉRIAU Débranchez la scie de l'alimentation électrique avant d'effectuer des réglages.

• Réglez la profondeur de coupe souhaitée correspondant à l'épaisseur du matériau à découper.

Inclinez la scie de manière à ce que le bord avant du pied de la scie

) soit contre le matériau à couper et que la marque

pour les coupes perpendiculaires soit sur la ligne de la coupe prévue.

• Une fois la scie positionnée au début de la coupe, relevez la protection inférieure (13) à l'aide d u levier de protection inférieure (4) ( lame de scie relevée au-dessus du matériau).

Démarrez l'outil électrique et attendez que le disque de coupe atteigne sa vitesse maximale.

• Abaissez progressivement la scie en plongeant le disque de coupe dans le matériau (pendant ce mouvement, le bord avant du pied de la scie doit être en contact avec la surface du matériau).

Lorsque le disque de coupe commence à couper, relâchez la protection inférieure.

• Lorsque le pied de la scie repose sur le matériau avec toute sa surface, continuez à couper en faisant avancer la scie.

N'inversez jamais la scie avec un disque à tronçonner rotatif, car il y a un risque de retour de flamme.

Terminez la coupe de manière inverse à son début en faisant tourner la scie autour de la ligne de contact entre le bord avant du pied de la scie et la pièce.

Laissez le disque de coupe s'arrêter complètement avant de retirer la scie du matériau lorsque la scie est éteinte.87

• Si nécessaire, les biseaux d'angle doivent être finis avec une lame de scie ou une scie à main. COUPER OU SECTIONNER DE GROS MORCEAUX DE MATÉRIAUX Lors de la coupe de planches ou de panneaux plus grands, ceux-ci doivent être correctement soutenus afin d'éviter d'éventuelles secousses du disque de coupe (phénomène de recul) dues à un blocage du disque dans la coupe.

Débranchez le cordon d'alimentation de la prise secteur avant d'e f f e c t u e r toute installation, tout réglage, toute réparation ou toute opération.

ENTRETIEN ET STOCKAGE

• Il est recommandé de nettoyer l'appareil immédiatement après chaque utilisation.

N'utilisez pas d'eau ou d'autres liquides pour le nettoyage.

L'unité doit être nettoyée avec une brosse ou soufflée avec de l'air comprimé à basse pression.

N'utilisez pas de produits de nettoyage ou de solvants, car ils pourraient endommager les pièces en plastique.

• Nettoyez régulièrement les fentes d'aération du boîtier du moteur pour éviter que l'appareil ne surchauffe. Ne nettoyez pas les fentes de ventilation en insérant des objets pointus tels que des tournevis ou des objets similaires dans les fentes.

• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble de mêmes caractéristiques. Cette opération doit être confiée à un spécialiste qualifié ou faire réviser l'appareil.

• Si des étincelles excessives se produisent sur le collecteur, faites contrôler l'état des balais de charbon du moteur par une personne qualifiée.

• En fonctionnement normal, le disque de coupe s' émousse après un certain temps. Un signe d'émoussement du disque de coupe est la nécessité d' augmenter la pression lors du déplacement de la scie pendant la coupe.

Si le disque de coupe est endommagé, il doit être remplacé immédiatement.

Le disque de coupe doit toujours être affûté.

• Conservez toujours l'appareil dans un endroit sec, hors de portée des enfants.

À l'aide de la clé fournie, dévissez la vis qui maintient le disque de coupe (12) en tournant dans le sens inverse des aiguilles d'une montre.

Pour éviter que la broche de la scie ne tourne, bloquez-la avec le bouton de blocage de la broche (19) (fig. E) lorsque vous dévissez la vis de fixation du disque à tronçonner.

Retirez la rondelle de la bride extérieure ( 11)

À l'aide du levier du protecteur inférieur (

, déplacez le protecteur inférieur (

manière à ce qu'il se rétracte le plus possible dans le protecteur supérieur (

) (à ce moment, vérifiez l'état et le fonctionnement du ressort de rétraction du protecteur inférieur).

Faites passer le disque de coupe ( 10) par la fente du pied de la scie (

Placez le nouveau disque de coupe dans une position où l'alignement des dents du disque de coupe et la flèche qui y figure sont parfaitement alignés avec la direction indiquée par la flèche

protecteur supérieur.

• Insérez le disque de coupe dans la fente du pied de la scie et montez-le sur la broche de manière à ce qu'il soit appuyé contre

surface de la bride intérieure et centré sur sa contre-dépouille.

Montez la rondelle de bride extérieure (

) et serrez la vis de fixation du disque de coupe (

) en la tournant dans le sens des aiguilles d'une montre. Assurez-vous que le disque de coupe est monté avec les dents alignées dans le bon sens. Le sens de rotation de la broche de l'outil électrique est indiqué par une flèche sur le boîtier de la scie. Il faut faire très attention en saisissant le disque de coupe. Des gants de protection doivent être utilisés pour s'assurer que vos mains sont protégées du contact avec les dents pointues du disque de coupe.

REMPLACEMENT DES BALAIS DE CARBONE

Les balais de charbon du moteur usés (plus courts que 5 mm), brûlés ou fissurés doivent être remplacés immédiatement. Remplacez toujours les deux balais de charbon en même temps. Seule une personne qualifiée doit remplacer les balais de charbon en utilisant des pièces d'origine. Tout défaut doit être rectifié par le service après-vente agréé du fabricant. SPÉCIFICATIONS TECHNIQUES

Scie circulaire 58G492 Paramètre Valeur Tension d'alimentation 230 V AC Fréquence d'alimentation 50 Hz Puissance nominale 1500 W Vitesse du disque de coupe (sans charge) 5800 min

Diamètre extérieur du disque de coupe 185 mm Diamètre intérieur du disque de coupe 20 mm Profondeur de coupe maximale Dans

Puissance du laser < 1 mW Longueur d'onde du rayonnement λ = 650 nm Classe de protection

Degré de protection IP IPX0 Masse 4,3 kg Année de production

DONNÉES SUR LE BRUIT ET LES VIBRATIONS Niveau de pression acoustique

= 98,99 dB(A) K= 3 dB(A) Niveau de puissance acoustique

= 109,99 dB(A) K= 3 dB(A) Valeur d'accélération des vibrations (poignée avant)

Valeur d'accélération des vibrations (poignée arrière)

Informations sur le bruit et les vibrations Le niveau d'émission sonore de l'équipement est décrit par : le niveau de pression acoustique émis Lp

et le niveau de puissance acoustique Lw

(où K désigne l'incertitude de mesure). Les vibrations émises par l'équipement sont décrites par la valeur d'accélération des vibrations a

(où K est l'incertitude de mesure). Le niveau d'émission de pression acoustique Lp

, le niveau de puissance acoustique Lw

et la valeur d'accélération des vibrations

indiqués dans ces instructions ont été mesurés conformément à la norme EN 62841-1:2015. Le niveau de vibration a

donné peut être utilisé pour comparer les équipements et faire une évaluation préliminaire de l'exposition aux vibrations. Le niveau de vibration indiqué est uniquement représentatif de l'utilisation de base de l'appareil. Si l'appareil est utilisé pour d'autres applications ou avec d'autres outils de travail, le niveau de vibration peut changer. Un niveau de vibration plus élevé sera influencé par un entretien insuffisant ou trop peu fréquent de l'appareil. Les raisons mentionnées ci-dessus peuvent entraîner une exposition accrue aux vibrations pendant toute la période de travail. Afin d'estimer avec précision l'exposition aux vibrations, il est nécessaire de tenir compte des périodes où l'appareil est éteint ou lorsqu'il est allumé mais non utilisé pour le travail. Lorsque tous les facteurs sont estimés avec précision, l'exposition totale aux vibrations peut être considérablement réduite.88 Afin de protéger l'utilisateur contre les effets des vibrations, des mesures de sécurité supplémentaires doivent être mises en œuvre, telles que l'entretien cyclique de la machine et des outils de travail, la garantie d'une température adéquate des mains et une bonne organisation du travail.

Les produits fonctionnant à l'électricité ne doivent pas être jetés avec les déchets ménagers, mais doivent être apportés dans des installations appropriées pour être éliminés. Contactez le revendeur de votre produit ou les autorités locales pour obtenir des informations sur l'élimination. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas respectueuses de l'environnement. Les équipements qui ne sont pas recyclés présentent un risque potentiel pour l'environnement et la santé humaine. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (ie Journal des lois 2006 n° 90 Poz. 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel et de ses éléments individuels, sans le consentement de Grupa Topex exprimé par écrit, sont strictement interdits et peuvent entraîner une responsabilité civile et pénale. Déclaration CE de conformité Fabricant: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285 Varsovie Produit: Scie circulaire Numéro de produit: 58G492 Nom commercial : GRAPHITE Numéro de série : 00001 ÷ 99999 Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant. Le produit décrit ci-dessus est conforme aux documents suivants : Directive Machines 2006/42/CE Directive sur la compatibilité électromagnétique 2014/30/UE Directive RoHS 2011/65/UE telle que modifiée par la directive 2015/863/UE Et répond aux exigences des normes suivantes: EN 62841-1:2015; EN 62841-2-5:2014; EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1; IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321- 5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; CEI 62321-8:2017 Cette déclaration ne concerne que la machine dans l’état dans lequel elle a été mise sur le marché et ne couvre pas les composants ajouté par l’utilisateur final ou les actions ultérieures effectuées par l’utilisateur final. Nom et adresse de la personne résidant ou établie dans l’UE autorisée à préparer la documentation technique: Signé au nom de : Grupa Topex Sp. Z o.o. Sp.k. Ruche. Borderland 2/4 02-285 Varsovie Pawel Kowalski Représentant Qualité de GRUPA TOPEX Varsovie, 2020-0 6-18
