Vrsta izdelka	Ročna krožna žaga
Znamka	Graphite
Model	58G492
Napajalna napetost	230 V AC
Frekvenca	50 Hz
Nazivna moč	1500 W
Hitrost v praznem teku	5800 min⁻¹
Zunanji premer lista	185 mm
Notranji premer lista	20 mm
Največja globina reza pri 90°	65 mm
Največja globina reza pri 45°	43 mm
Razred laserja	2
Moč laserja	< 1 mW
Valovna dolžina laserja	650 nm
Razred zaščite	II (dvojna izolacija)
Stopnja zaščite	IPX0
Teža	4,3 kg
Raven zvočnega tlaka (LpA)	98,99 dB(A) (K=3 dB)
Raven zvočne moči (LwA)	109,99 dB(A) (K=3 dB)
Vibracije sprednjega ročaja (ah)	3,372 m/s² (K=1,5 m/s²)
Vibracije zadnjega ročaja (ah)	4,553 m/s² (K=1,5 m/s²)
Nastavitev globine	0-65 mm, z zapornim vzvodom
Nastavitev kota	0° do 45°, z zaklepnim gumbom
Vzporedno vodilo	Da, priloženo
Odsesavanje prahu	Odvodna šoba
Vodilni laser	Da, namensko stikalo
Spodnje varovalo	Zgibno, samodejno umikanje
Zaklepanje gredi	Da, za menjavo lista
Zamenljive ogljene krtačke	Da, najmanjša dolžina 5 mm
Vzdrževanje	Suho čiščenje, pihanje s stisnjenim zrakom
Shranjevanje	Suh prostor, izven dosega otrok

Pogosto zastavljena vprašanja - 58G492 Graphite

Katere materiale lahko režem s krožno žago Graphite 58G492?

Ta žaga je namenjena rezanju lesa in lesnih materialov. Ne uporabljajte neustreznih ali za rezanje kovine ali plastike namenjenih listov. Upoštevajte priporočila proizvajalca.

Kako nastaviti globino reza?

Odvijte zaporni vzvod globine reza (18), nastavite želeno globino s pomočjo lestvice, nato zaklenite vzvod. Največja globina pri 90° je 65 mm.

Kako se izogniti povratnemu udarcu (kickback)?

Žago trdno držite z obema rokama, telo postavite na eno stran linije reza, uporabljajte dobro nabrušene liste, ne silite reza in pravilno podprite velike kose. V primeru zagozditve spustite stikalo.

Kako zamenjati žagin list?

Izključite napravo. S priloženim imbus ključem odvijte pritrdilni vijak (obračajte v nasprotni smeri urinega kazalca). Z zaklepnim gumbom blokirajte gred. Namestite nov list v smeri vrtenja. Zategnite vijak.

Laser ne deluje, kaj storiti?

Preverite, ali je lasersko stikalo (21) v položaju vklopa. Očistite lasersko lečo z mehko krpo. Če težava traja, se obrnite na servis. Laserske enote nikoli ne zamenjajte z drugo vrsto.

Kakšno zaščitno opremo moram nositi?

Nosite zaščitna očala, zaščito za sluh, protiprašno masko in rokavice pri ravnanju z listi. Za rezanje lesa uporabite sistem za odsesavanje prahu.

Ali lahko žago uporabljam v stacionarnem načinu (pritrjeno na mizo)?

Ne, žaga ni namenjena stacionarni uporabi. Držati jo morate v roki. Nikoli je ne uporabljajte z improvizirano mizo za rezanje.

Kako vzdrževati žago po uporabi?

Napravo očistite s krtačo ali stisnjenim zrakom (nizek tlak). Ne uporabljajte vode ali topil. Redno čistite prezračevalne reže. Preverite stanje ogljenih krtačk in jih zamenjajte, če so obrabljene (<5 mm).

Kaj storiti, če se list zagozdi v materialu?

Takoj spustite stikalo in držite žago pri miru, dokler se list popolnoma ne ustavi. Ne odstranjujte lista, ko se še vrti. Nato poiščite vzrok zagozditve (top list, slabo podprt material itd.).

Kakšna je največja hitrost lista?

Hitrost v praznem teku je 5800 min⁻¹. Vedno upoštevajte največjo hitrost, navedeno na rezalnem disku. Uporabljajte le združljive diske (premer 185 mm, izvrtina 20 mm).

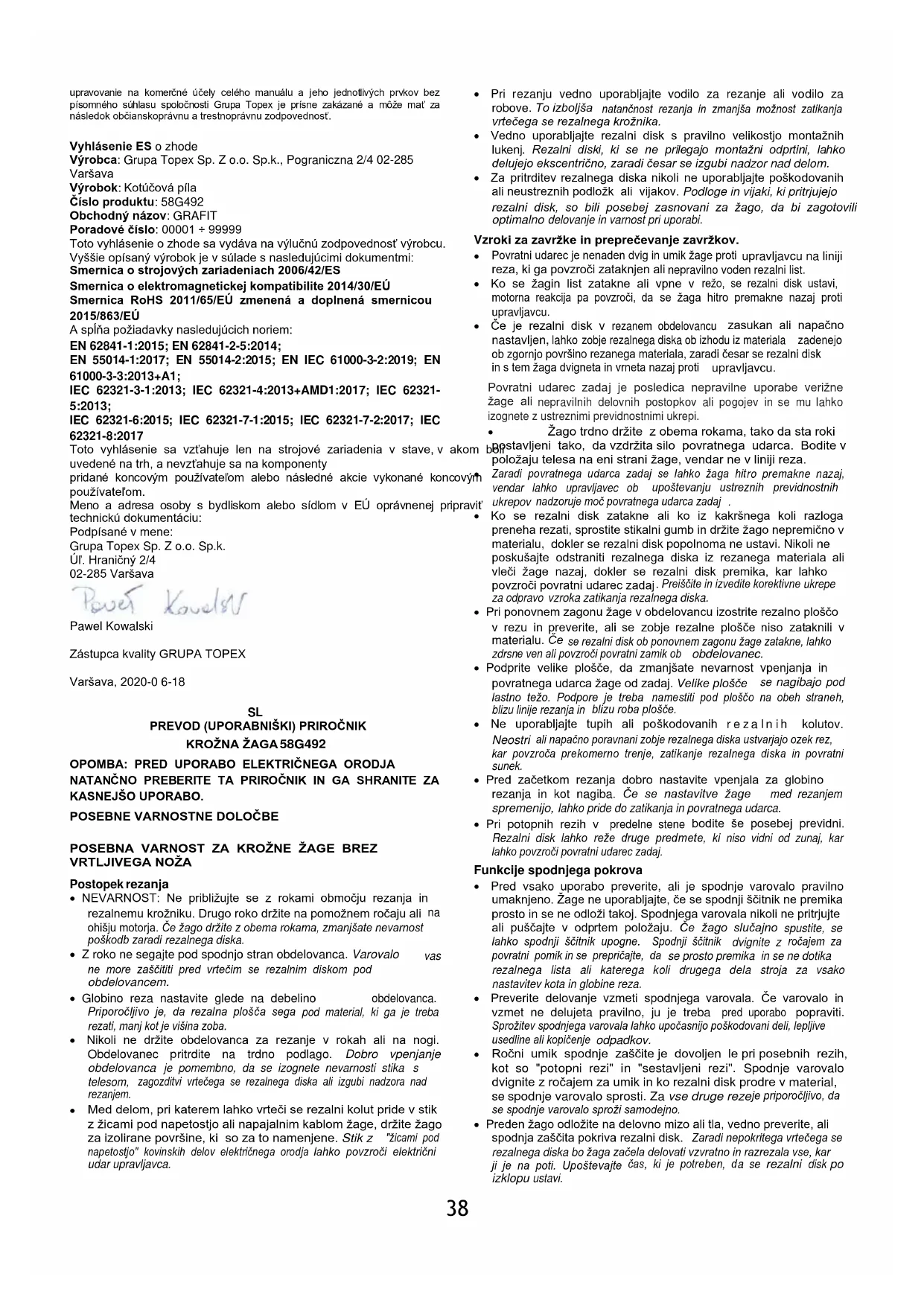

NAVODILA ZA UPORABO 58G492 Graphite

• NEVARNOST: Ne približujte se z rokami območju rezanja in rezalnemu krožniku. Drugo roko držite na pomožnem ročaju ali na ohišju motorja. Če žago držite z obema rokama, zmanjšate nevarnost poškodb zaradi rezalnega diska.
• Z roko ne segajte pod spodnjo stran obdelovanca. Varovalo vas ne more zaščititi pred vrtečim se rezalnim diskom pod obdelovancem.
• Globino reza nastavite glede na debelino obdelovanca. Priporočljivo je, da rezalna plošča sega pod material, ki ga je treba rezati, manj kot je višina zoba.
• Nikoli ne držite obdelovanca za rezanje v rokah ali na nogi. Obdelovanec pritrdite na trdno podlago. Dobro vpenjanje obdelovanca je pomembno, da se izognete nevarnosti stika s telesom, zagozditvi vrtečega se rezalnega diska ali izgubi nadzora nad rezanjem.

• Med delom, pri katerem lahko vrteči se rezalni kolut pride v stik z žicami pod napetostjo ali napajalnim kablom žage, držite žago za izolirane površine, ki so za to namenjene. Stik z "žicami pod napetostjo" kovinskih delov električnega orodja lahko povzroči električni udar upravljavca.

• Pri rezanju vedno uporabljajte vodilo za rezanje ali vodilo za robove. To izboljša natančnost rezanja in zmanjša možnost zatikanja vrtečega se rezalnega krožnika.

• Vedno uporabljajte rezalni disk s pravilno velikostjo montažnih lukenj. Rezalni diski, ki se ne prilegajo montažni odprtini, lahko delujejo ekscentrično, zaradi česar se izgubi nadzor nad delom.
• Za pritrditev rezalnega diska nikoli ne uporabljajte poškodovanih ali neustreznih podložk ali vijakov. Podloge in vijaki, ki pritrjujejo rezalni disk, so bili posebej zasnovani za žago, da bi zagotovili optimalno delovanje in varnost pri uporabi.

Vzroki za zavržke in preprečevanje zavržkov.

• Povratni udarec je nenaden dvig in umik žage proti upravljavcu na liniji reza, ki ga povzroči zatakjen ali nepravilno voden rezalni list.
• Ko se žagin list zatakne ali vpne v režo, se rezalni disk ustavi, motorna reakcija pa povzroči, da se žaga hitro premakne nazaj proti upravlijavcu.
• Če je rezalni disk v rezanem obdelovancu zasukan ali napačno nastavljen, lahko zobje rezalnega diska ob izhodu iz materiala zadenejo ob zgornjo površino rezanega materiala, zaradi česar se rezalni disk in s tem žaga dvigneta in vrneta nazaj proti upravljavcu.

Povratni udarec zadaj je posledica nepravilne uporabe verižne žage ali nepravilnih delovnih postopkov ali pogojev in se mu lahko izognete z ustreznimi previdnostnimi ukrepi.

- Žago trdno držite z obema rokama, tako da sta roki boffstavljeni tako, da vzdržita silo povratnega udarca. Bodite v položaju telesa na eni strani žage, vendar ne v liniji reza. Zaradi povratnega udarca zadaj se lahko žaga hitro premakne nazaj, vendar lahko upravljavec ob upoštevanju ustreznih previdnostnih ukrepov nadzoruje moč povratnega udarca zadaj .

- Ko se rezalni disk zatakne ali ko iz kakršnega koli razloga preneha rezati, sprostite stikalni gumb in držite žago nepremično v materialu, dokler se rezalni disk popolnoma ne ustavi. Nikoli ne poskušajte odstraniti rezalnega diska iz rezanega materiala ali vleči žage nazaj, dokler se rezalni disk premika, kar lahko povzroči povratni udarec zadaj. Preiščite in izvedite korektivne ukrepe za odpravo vzroka zatikanja rezalnega diska.

- Pri ponovnem zagonu žage v obdelovancu izostrite rezalno ploščo v rezu in preverite, ali se zobje rezalne plošče niso zataknili v materialu. Če se rezalni disk ob ponovnem zagonu žage zatakne, lahko zdrsne ven ali povzroči povratni zamik ob obdelovanec.

- Podprite velike plošče, da zmanjšate nevarnost vpenjanja in povratnega udarca žage od zadaj. Velike plošče se nagibajo pod lastno težo. Podpore je treba namestiti pod ploščo na obeh straneh, blizu linije rezanja in blizu roba plošče.

- Ne uporabljajte tupih ali poškodovanih rezalnih kolutov. Neostri ali napačno poravnani zobje rezalnega diska ustvarjajo ozek rez, kar povzroča prekomerno trenje, zatikanje rezalnega diska in povratni sunek.

- Pred začetkom rezanja dobro nastavite vpenjala za globino rezanja in kot nagiba. Če se nastavitve žage med rezanjem spremenijo, lahko pride do zatikanja in povratnega udarca.

- Pri potopnih rezih v predelne stene bodite še posebej previdni. Rezalni disk lahko reže druge predmete, ki niso vidni od zunaj, kar lahko povzroči povratni udarec zadaj.

Funkcije spodnjega pokrova

• Pred vsako uporabo preverite, ali je spodnje varovalo pravilno umaknjeno. Žage ne uporabljajte, će se spodnji ščitnik ne premika prosto in se ne odloži takoj. Spodnjega varovala nikoli ne pritrjujte ali puščajte v odprtem položaju. Če žago slučajno spustite, se lahko spodnji ščitnik upogne. Spodnji ščitnik dvignite z ročajem za povratni pomik in se prepričajte, da se prosto premika in se ne dotika rezalnega lista ali katerega koli drugega dela stroja za vsako nastavitev kota in globine reza.
• Preverite delovanje vzmeti spodnjega varovala. Če varovalo in vzmet ne delujeta pravilno, ju je treba pred uporabo popraviti. Sprožitev spodnjega varovala lahko upočasnijo poškodovani deli, lepljive usedline ali kopičenje odpadkov.
• Ročni umik spodnje zaščite je dovoljen le pri posebnih rezih, kot so "potopni rezi" in "sestavljeni rezi". Spodnje varovalo dvignite z ročajem za umik in ko rezalni disk prodre v material, se spodnje varovalo sprosti. Za vse druge rezeje priporočljivo, da se spodnje varovalo sproži samodejno.
• Preden žago odložite na delovno mizo ali tla, vedno preverite, ali spodnja zaščita pokriva rezalni disk. Zaradi nepokritega vrtečega se rezalnega diska bo žaga začela delovati vzvratno in razrezala vse, kar ji je na poti. Upoštevajte čas, ki je potreben, da se rezalni disk po izklopu ustavi.

Dodatna varnostna navodila Previdnostni ukrepi

• Ne uporabljajte poškodovanih ali deformiranih rezalnih diskov.
• Ne uporabljajte brusilnih kolutov.
• Uporabljajte samo rezalne plošče, ki jih priporoča proizvajalec in izpolnjujejo zahteve standarda EN 847-1.
• Ne uporabljajte rezalnih diskov, ki nimajo zob s karbidnimi konicami.
• Prah iz nekaterih vrst lesa je lahko nevaren za zdravje. Neposreden fizični stik s prahom lahko povzroči alergijske reakcije in/ali bolezni. dihalnega sistema pri uporabniku ali drugih osebah. Hrastov in bukov prah veljata za rakotvorna, zlasti v povezavi s snovmi za obdelavo lesa (konzervansi za les).
• Uporabljajte osebno zaščitno opremo, kot so:
• zaščito sluha, da zmanjšate tveganje izgube sluha;
• Zaščita oči;
• zaščito dihal, da zmanjšate tveganje vdihavanja škodljivega prahu;
• rokavice za rokovanje z rezalnimi ploščami ter drugimi grobimi in ostrimi materiali (rezalne plošče je treba držati za luknjo, kadar koli je to mogoče);
• Pri rezanju lesa priključite sistem za odsesavanje prahu.

Varno delo

• Pomembno je izbrati rezalni disk glede na vrsto materiala, ki ga je treba rezati.
• Z verižno žago ne režite drugih materialov, razen lesa ali materialov na osnovi lesa.
• Verižne žage ne uporabljajte brez ščitnika ali će je ta blokiran.
• Tla na območju, kjer stroj deluje, morajo biti dobro vzdrževana, brez razrahljanega materiala ali izboklin.
• Zagotovljena mora biti ustrezna osvetlitev delovnega območja.
• Delavec, ki upravlja stroj, mora biti ustrezno usposobljen za uporabo, delovanje in ravnanje s strojem.
• Uporabljajte samo ostre rezalne diske.
• Bodite pozorni na največjo hitrost, ki je označena na rezalnem kolutu.
• Prepričajte se, da so uporabljeni deli skladni s priporočili proizvajalca.
• Svetleča jeklena pločevina (ali drugi materiali z odbojno površino) ne dopušča uporabe laserske svetlobe, saj bi lahko povzročila nevarne odboje v smeri upravliavca, tretijih oseb ali živali.
• Laserske enote ne zamenjajte z drugo vrsto. Vsa popravila mora opraviti proizvajalec ali pooblaščena oseba.

POZOR: Nastavitve, ki niso navedene v tem priročniku, pomenijo nevarnost izpostavljenosti laserskemu sevanju!

POZOR: Naprava je zasnovana za delovanje v zaprtih prostorih.

Kljub uporabi varne zasnove, varnostnih ukrepov in dodatnih zaščitnih ukrepov med delom vedno obstaja preostala nevarnost poškodb.

Razlaga uporabljenih piktogramov:

• Pri vzdrževanju žago izključite iz električnega omrežja.
• Če se napajalni kabel med delovanjem poškoduje, takoj izključite napajanje. NE DOTIKAJTE SE NAPAJALNEGA KABLA, PREDEN ODKLOPITE NAPAJALNIK.
• Če je žaga opremljena z laserjem, laserja ne smete zamenjati z drugim tipom, morebitna popravila pa mora opraviti strokovnjak, ki
• storitev. Laserskega žarka ne usmerjajte v ljudi ali živali.
• Orodja ne uporabljajte v stacionarnem načinu. To ni
  • zasnovan za uporabo z rezalno mizo.
• Obdelovanec pritrdite na stabilno površino in ga pritrdite z objemko ali z zglobom, da preprečite premikanje. Ta vrsta vpenjanja obdelovanca je varnejša
  • kot držanje predmeta v roki.
• Preden orodje odložite, počakajte, da se rezilo popolnoma ustavi. Rezilo se lahko zatakne in izgubite nadzor nad orodjem.

VARNOSTNA PRAVILA ZA LASERSKO NAPRAVO

Laserska naprava, uporabljena pri izdelavi žage, je razreda 2, z največjo močjo <1 mW, pri valovni dolžini sevanja λ = 650 nm. Takšna naprava ni nevarna za vid, vendar ne smemo gledati neposredno v smer vira sevanja (nevarnost začasne slepote).

OPOZORILO. Ne glejte neposredno v žarek laserske svetlobe.

To predstavlja nevarnost. Upoštevajte naslednja varnostna pravila.

• Lasersko napravo uporabljajte v skladu s priporočili proizvajalca.
• Laserskega žarka nikoli namerno ali nenamerno ne usmerjajte proti ljudem, živalim ali predmetom, ki niso delovni material.
• Laserski žarek ne sme biti naključno usmerjen v oči mimoidočih in živali za več kot 0,25 sekunde, na primer z usmerjanjem svetlobnega žarka skozi ogledala.
• Vedno je treba zagotoviti, da je laserska svetloba usmerjena v material, ki nima odbojnih površin.

- Valovna dolžina: 650 nm; Moč: < 1 mW EN 60825-1:2014

1 2 3 4 5 6 7 8

1. Preberite navodila za uporabo ter upoštevajte opozorila in varnostne pogoje iz njih.
2. Izolacijska naprava drugega razreda
3. Nosite osebno zaščitno opremo (zaščitna očala, zaščito za ušesa, masko proti prahu).
4. Pred servisiranjem ali popravilom odklopite napajalni kabel.
5. Zaščitite pred dežjem.
6. Otrokom preprečite dostop do naprave.
7. Okončine naj bodo stran od rezalnih elementov!
8. Nevarnost zaradi povratnega udarca.
9. Pozor, nevarnost porezanja rok in prstov.
10. Opomba: Lasersko sevanje.

KONSTRUKCIJA IN UPORABA

Krožna žaga je ročno električno orodje z izolacijo razreda II. Poganja jo enofazni komutatorski motor. Ta vrsta električnega orodja se pogosto uporablja za žaganje lesa in materialov na osnovi lesa. Ne sme se uporabljati za žaganje drv. Poskusi uporabe žage za druge namene, kot so navedeni, se štejejo za neprimerno uporabo. Krožno žago uporabljajte samo z ustreznimi žaginimi lističi s karbidnimi konicami. Krožna žaga je namenjena za lažja dela v servisnih delavnicah in za vsa dela na področju samostojne ljubiteljske dejavnosti (DIY).

Električnega orodja ne uporabljajte napačno.

OPIS GRAFIČNIH STRANI

Številčenje v nadaljevanju se nanaša na sestavne dele enote, prikazane na grafičnih straneh tega priročnika.

1. Šoba za odvajanje prahu
2. Zgornjipokrov
3. Indikatorska lučka za priključitev napetosti
4. Spodnji zaščitni vzvod
5. Ključavnica za zaklepanje nastavitve noge
6. Ključavnica za zaklepanje vzporednega vodila

7. Indikator linije rezanja za 45°

8. Indikator linije rezanja za 0°

9. Stopnja

10. Rezalni disk

11. Prirobničnapodložka

12. Pritrdilni vijak rezalnega kolesa

13. Spodnji pokrov

14. Sprednji ročaj

15. Stikalo

16. Gumb za zaklepanje stikala

17. Osnovni ročaj

18. Ročica za zaklepanje globine rezanja

19. Gumb za zaklep vretena

20. Lasersko stikalo

21. Laser

22. Vzporednivodnik

* Med risbo in izdelkom so lahko razlike.

OPREMA IN DODATKI

1. Vzporednivodnik

- 1 kos.

1. Šestkotniključ

- 1 kos.

PRIPRAVA NA DELO

NASTAVITEV GLOBINE REZANJA

Globino rezanja pod pravim kotom lahko nastavite od 0 do 65 mm

• Sprostite vzvod za blokado globine rezanja ( 18).

• Nastavite želeno globino rezanja (s pomočjo lestvice).

Zaklenite ročico za blokado globine rezanja (18) (slika A).

NAMESTITEV VZPOREDNEGA VODILA ZA REZANJE

Pri rezanju materiala na ozke kose uporabite vzporedno vodilo. Vodilo je lahko nameščeno na desni ali levi strani električnega orodja.

• Sprostite zaklepni gumb vzporednega vodila (6).

• Vzporedno vodilo (23) vstavite v dve luknji v nogi žage (9).

• Nastavite želeno razdaljo (s pomočjo lestvice).

- Vzporedno vodilo (23) pritrdite z zaskočnim gumbom vzporednega vodila (6) (slika B).

Vzporedno vodilo (23) se lahko uporablja tudi za poševne reze od 00 do 450.

Nikoli ne dovolite, da bi se roka ali prsti nahajali za delujočo žago. Če pride do povratnega udarca, lahko žaga pade na vašo roko in povzročl hude poškodbe.

SPODNJI POKROV S TEČAJI

Spodnja zaščita (13) rezalnega krožnika (10) se ob stiku z rezanim materialom samodejno potisne nazaj. Če ga želite potisniti nazaj ročno, premaknite ročico spodnjega varovala (4).

ODSESAVANJE PRAHU

Krožna žaga je opremljena z odprtino za odsesavanje prahu (1) za odsesavanje drobcev in prahu, kinastanejo med rezanjem.

DELOVANJE / NASTAVITVE

VKLOP/IZKLOP

Omrežna napetost mora ustrezati nazivni napetosti na tipski ploščici žage. Pri zagonu držite verižno žago z obema rokama, saj lahko navor motorja povzroči nenadzorovano vrtenje električnega orodja.

Upoštevati je treba, da se gibljivi dell žage po izklopu še nekaj časa vrtijo.

Žaga je opremljena z gumbom za zaklepanje stikala (16), ki preprečuje nenameren zagon.

Vklop:

• Pritisnite gumb za zaklepanje stikala (16)(slika C)
• Pritisnite gumb za vklop/izklop (15).

Izklop:

• Sprostite pritisk na stikalni gumb (15).

INDIKATORSKA LUČKA ZA NAPETOSTNI PRIKLJUČEK

Ko je verižna žaga priključena na električno vtičnico, zasveti indikator priključitve napetosti (3).

DELOVANJE LASERJA

Nikoli ne glejte neposredno v laserski žarek ali njegov odsev na zrcalni površini in nikoli ne usmerjajte laserskega žarka proti osebam.

Svetloba laserskega žarka omogoča boljši nadzor dosežene linijereza.

Laserski generator (22), kl je dodatna oprema za žago, je namenjen za uporabo pri natančnem rezanju. Kadar laserski generator ni v uporabi, ga je treba izklopiti.

• Pritisnite gumb laserskega stikala ( 21) v položaj za vklop.
• Laser bo začel oddajati rdečo črto, vidno na materialu.
• Rez je treba izvesti vzdolž te črte.
  • Po končanem rezanju izklopite laser.

Prah, ki nastane pri rezanju, lahko priduši lasersko svetlobo, zato je treba objektiv laserskega projektorja občasno očistiti.

REZANJE

Linija rezanja je označena z indikatorjem linije rezanja (7) ali (8).

• Ko začnete z delom, žago vedno trdno držite z obema rokama in obema ročajema.
• Žago lahko vklopite le, će je oddaljena od materiala, ki ga je treba razrezati.
• Žage ne potiskajte s preveliko silo, temveč z zmernim, enakomernim pritiskom.
• Po končanem rezanju pustite, da se rezalni disk popolnoma ustavi.
• Če se rez prekine pred predvidenim zaključkom, pri nadaljevanju najprej počakajte, da žaga po zagonu doseže največjo hitrost, nato pa previdno usmerite rezalni disk v rezani material.
• Pri rezanju čez vlakna materiala (lesa) se včasih zgodi, da se vlakna dvignejo navzgor in se odtrgajo (premikanje žage z nizko hitrostjo zmanjša pojav te težnje).
• Prepričajte se, da spodnja zaščita doseže končni položaj pri premikanju.
• Pred rezanjem se vedno prepričajte, da sta blokirni gumb za globino reza in blokirni gumb za nastavitev noge žage pravilno zategnjena.
• Z žago je treba uporabljati samo rezalne plošče s pravilnim zunanjim premerom in premerom odprtine sedeža rezalne plošče.
• Material, ki ga je treba razrezati, je treba varno imobilizirati.
• Širši del noge žage mora biti nameščen na delu materiala, ki se ne reže.

Če so dimenzije materiala majhne, je treba material omejiti z mizarsko sponko. Če žagin list ne drsi po materialu, temveč je dvignjen, obstaja nevarnost povratnega udarca.

Ustrezna omejitev materiala, ki ga je treba razrezati, in trdno držanje žage zagotavljata popoln nadzor nad električnim orodjem in preprečujeta nevarnost poškodb. Kratkih kosov materiala ne poskušajte podpirati zroko.

ZMANJŠANJE SREDSTEV DRUŽBE MITRE

• Sprostite gumb za blokado nastavitve noge ( 5) (slika D).
• S pomočjo lestvice nastavite nogo (9) na želeni kot (od ^00 do ^450 ).
  • Zategnite blokirni gumb za nastavitev noge ( 5).

Ne pozabite, da pri rezanju pod naklonom obstaja večja nevarnost povratnega udarca (večja možnost zagozditve žaginega lista), zato se prepričajte, da je žagin list popolnoma vpet v obdelovanec. Režite z gladkimi gibi.

REZANJE Z VREZOVANJEM V MATERIAL

Pred nastavitvami žago izključite iz električnega omrežja.

• Nastavite želeno globino reza glede na debelino rezanega materiala.
• Žago nagnite tako, da je sprednji rob noge žage (9) obrnjen proti rezanemu materialu in da je oznaka ^00 za pravokotne reze na liniji predvidenega reza.
• Ko je žaga postavljena na začetek rezanja, dvignite spodnjo zaščito (13) z ročico spodnje zaščite (4) (žagin list je dvignjen nad materialom).
• Vključite električno orodje in počakajte, da rezalni disk dosežepolno hitrost.
• Postopoma spuščajte žago tako, da potapljate rezalni disk v material (med tem gibanjem se mora sprednji rob noge žage dotikati površine materiala).
• Ko začne rezalni disk rezati, sprostite spodnje varovalo.
• Ko se noga žage s celotno površino oprime materiala, nadaljujte z rezanjem tako, da žago premaknete naprej.
• Nikoli ne obrnite žage z vrtljivim rezalnim kolutom, saj obstaja nevarnost povratnega udarca.
• Rez zaključite v obratni smeri kot na začetku, tako da zavrtite žago okoli linije stika med sprednjim robom noge žage in obdelovancem.
• Preden žago izvlečete iz materiala, počakajte, da se rezalni disk popolnoma ustavi, ko je žaga izklopljena.
• Če je potrebno, je treba vogalne poševnine dokončati z rezilom ali ročno žago.

REZANJE ALI REZANJE VEČJIH KOSOV MATERIALA.

Pri rezanju večjih desk ali desk jih je treba ustrezno podpreti, da se prepreči morebitno trzanje rezalnega diska (pojav odboja) zaradi zatikanja diska pri rezanju.

DELOVANJE IN VZDRŽEVANJE

Pred kakršnim koli nameščanjem, nastavljanjem, popravilom ali delovanjem izključite napajalni kabel iz omrežne vtičnice.

VZDRŽEVANJE IN SKLADIŠČENJE

• Priporočljivo je, da napravo očistite takoj po vsaki uporabi.
• Za čiščenje ne uporabljajte vode ali drugih tekočin.
• Enoto je treba očistiti s krtačo ali izpihati znizkotlačnim stisnjenim zrakom.
• Ne uporabljajte čistil ali topil, saj lahko poškodujejo plastične dele.
• Redno čistite prezračevalne reže v ohišju motorja, da preprečite pregrevanje enote. Prezračevalnih rež ne čistite tako , da vanje vstavljate ostre predmete, kot so izvijači ali podobni predmeti.

- Če je napajalni kabel poškodovan, ga je treba zamenjati s kablom enakih lastnosti. To opravilo je treba zaupati usposobljenemu strokovnjaku ali pa aparat dati na servis.

- Če se na komutatorju pojavi prekomerno iskrenje, naj usposobljena oseba preveri stanje ogljikovih ščetk motorja.

- Med običajnim delovanjem se rezalni disk po določenem času potupi. Znak, da se je rezalni disk potupil, je potreba po povečanju pritiska pri premikanju žage med rezanjem.

- Napravo vedno shranjujte na suhem mestu, nedosegljivem otrokom.

ZAMENJAVA REZALNEGA DISKA

• S priloženim ključem odvijajte vijak, ki drži rezalni disk (12), tako da ga obrnete v nasprotni smeri urinega kazalca.
• Da bi preprečili vrtenje vretena žage, ga med odvijanjem pritrdilnega vijaka odrezovalnega kolesa blokirajte z gumbom za blokado vretena (19) (slika E).
• Odstranite zunanjo prirobnično podložko ( 11).
• Z ročico spodnjega varovala (4) premaknite spodnje varovalo (13), da se čim bolj umakne v zgornje varovalo (2) (pri tem preverite stanje in delovanje vzmeti za umikanje spodnjega varovala).
• Rezalni disk (10) izvlecite skozi režo v nogi žage (9)
• Postavite nov rezalni kolut v položaj, v katerem sta zobje rezalnega koluta in puščica na njem popolnoma poravnana s smerjo, ki jo kaže puščica na zgornjem varovalu.
• Rezalni disk vstavite skozi režo v nogi žage in ga namestite na vreteno tako, da je pritisnjen na površino notranje prirobnice in centiran na njenem podrezu.
• Namestite zunanjo prirobnično podložko (11) in z vrtenjem v smeri urinega kazalca privijte pritrdilni vijak rezalne plošče (12).

Prepričajte se, da je rezalni disk nameščen tako, da so zobje poravnani v pravo smer. Smer vrtenja vretena električnega orodja je prikazana s puščico na ohišju žage.

Pri držanju rezalnega diska morate biti posebej previdni. Uporabljati je treba zaščitne rokavice, da so roke zaščitene pred stikom z ostrimi zobmi rezalnega diska.

ZAMENJAVA OGLJIKOVIH ŠČETK

Obrabljene (krajše od 5 mm), ožgane ali razpokane oglene ščetke motorja je treba takoj zamenjati. Vedno zamenjajte obe ogljikovi ščetki hkrati.

Ogljikove ščetke lahko zamenja le usposobljena oseba z originalnimi deli.

Morebitne napake mora odpraviti pooblaščeni servisni oddelek proizvajalca.

TEHNIČNE SPECIFIKACIJE

PODATKI O OCENJEVANJU

Krožna žaga 58G492
Parameter		Vrednost
Napajalna napetost		230 V AC
Napajalna frekvenca		50 Hz
Nazivna moč		1500 W
Hitrost rezalnega diska (brez obremenitve)		5800 min^-1
Zunanji premer rezalnega diska		185 mm
Notranji premer rezalnega krožnika		20 mm
Največja globina reza	Pod kotom 90°	65 mm
	Pod kotom 45°	43 mm

Laserski razred	2
Moč laserja	< 1 mW
Valovna dolžina sevanja	= 650 nm
Zaščitni razred	II
Stopnja zaščite IP	IPX0
Masa	4,3 kg
Leto izdelave

PODATKI O HRUPU IN VIBRACIJAH

Raven zvočnega tlaka	Lp_A = 98,99 dB(A) K=3 dB(A)
Raven zvočne moči	Lw_A = 109,99 dB(A) K=3 dB(A)
Vrednost pospeška vibracij (sprednji ročaj)	a_h = 3,372 m/s^2 K=1,5 m/s^2
Vrednost pospeška vibracij (zadnji ročaj)	a_h = 4,553 m/s^2 K=1,5 m/s^2

Informacije o hrupu in vibracijah

Raven emisije hrupa opreme je opisana z: ravnijo emitiranega zvočnega tlaka Lp A in ravnijo zvočne moči Lw A (kjer K označuje merilno negotovost). Vibracije, ki jih oddaja oprema, so opisane z vrednostjo pospeška vibracij a _h (kjer K pomeni merilno negotovost).

Raven emisije zvočnega tlaka Lp A, raven zvočne moči Lw A in vrednost pospeška vibracij a h, ki so navedeni v teh navodilih, so bili izmerjeni v skladu s standardom EN 62841-1:2015. Navedena raven vibracij a h se lahko uporabi za primerjavo opreme in predhodno oceno izpostavljenosti vibracijam.

Navedena raven vibracij je representativna le za osnovno uporabo enote. Če se enota uporablja za druge namene ali z drugimi delovnimi orodji, se lahko raven vibracij spremeni. Na višjo raven vibracij vpliva nezadostno ali prepogosto vzdrževanje enote. Zaradi zgoraj navedenih razlogov je lahko izpostavljenost vibracijam povečana v celotnem delovnem obdobju.

Za natančno oceno izpostavljenosti vibracijam je treba upoštevati obdobja, ko je naprava izklopljena ali ko je vklopljena, vendar se ne uporablja za delo. Če so vsi dejavniki natančno ocenjeni, je lahko skupna izpostavljenost vibracijam bistveno nižja.

Za zaščito uporabnika pred učinki vibracij je treba izvajati dodatne varnostne ukrepe, kot so ciklično vzdrževanje stroja in delovnih orodij, zagotavljanje ustrezne temperature rok in ustrezna organizacija dela.

VARSTVO OKOLJA

Izdelkov na električni pogon ne smete odlagati skupaj z gospodinjskimi odpadki, temveć jih je treba odnesti v ustrezr prostore za odstranjevanje. Za informacije o odstranjevanju se obrnite na prodajalca izdelka ali lokalne oblasti. Odpadna električna in elektronska oprema vsebuje snovi, ki niso okolju prijazne. Oprema, ki ni reciklirana, predstavlja potencialno tveganje za okolje in zdravje ljudi.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju: "Grupa Topex") obvešča, da so vse avtorske pravice na vsebini tega priročnika (v nadaljevanju: "Priročnik"), med drugim tudi. njegovo besedilo, fotografije, diagrame, risbe in sestavo, pripadajo izključno družbi Grupa Topex in so predmet pravnega varstva v skladu z Zakonom z dne 4. februarja 1994 o avtorski in sorodnih pravicah (tj. Ur. I. 2006, št. 90 Poz. 631, s spremembami). Kopiranje, obdelava, objava, spreminjanje celotnega priročnika in njegovih posameznih elementov v komercialne namene brez pisnega soglasja družbe Grupa Topex je strogo prepovedano in lahko povzroči civilno in kazensko odgovornost.

ES izjava o skladnosti

Proizvajalec: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Varšava

Izdelek: Krožna žaga

Št. izdelka: 58G492

Trgovsko ime: GRAPHITE

Serijska številka: 00001 ÷ 99999

Ta izjava o skladnosti se izda izključno pod odgovornostjo proizvajalca.

Zgoraj opisani izdelek je v skladu z naslednjimi dokumenti:

Direktiva o strojih 2006/42/ES

Direktiva o elektromagnetni združljivosti 2014/30/EU

Direktiva RoHS 2011/65/EU, kakor je bila spremenjena z Direktivo 2015/863/EU

In izpolnjuje zahteve naslednjih standardov:

SL 62841-1:2015; SL 62841-2-5:2014;

SL 55014-1:2017; SL 55014-2:2015; SL IEC 61000-3-2:2019; SL 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

Ta izjava se nanaša le na stroje v stanju, v katerem je bila dana na trg in ne zajema sestavnih delov

končni uporabnik ali naslednja dejanja, ki jih izvede končni uporabnik. Ime in naslov osebe s prebivališčem ali sedežem v EU, pooblaščene za priprav tehnične dokumentacije:

Podpisano v imenu:

Grupa Topex Sp. Z o.o. Sp.k.

Panj. Mejna meja 2/4

02-285 Varšava

Pawel Kowalski

Predstavnik kakovosti grupe TOPEX

Varšava, 2020-0 6-18

LT VERTIMO (NAUDOTOJO) VADOVAS DISKINIS PJÜKLAS 58G492

PASTABA: PRIEŠ NAUDODAMI ELEKTRINI IRANKI ATIDŽIAI PERSKAITYKITE ŠI VADOVA IR IŠSAUGOKITE JI ATEITYJE.

KONKREČIOS SAUGOS NUOSTATOS

SPECIALI DISKINIŲ PJŪKLŲ, KURIUOSE NENAUDOJAMAS PERLENKIAMASIS PEILIS, SAUGA

Pjovimo procedūra
