58G492 - Pjūklas Graphite - Nemokama naudojimo instrukcija

Produkto tipas	Nešiojamasis diskinis pjūklas
Prekės ženklas	Graphite
Modelis	58G492
Maitinimo įtampa	230 V AC
Dažnis	50 Hz
Vardinė galia	1500 W
Tuščiosios eigos greitis	5800 min⁻¹
Išorinis pjūklo disko skersmuo	185 mm
Vidinis pjūklo disko skersmuo	20 mm
Maks. pjovimo gylis 90° kampu	65 mm
Maks. pjovimo gylis 45° kampu	43 mm
Lazerio klasė	2
Lazerio galia	< 1 mW
Lazerio bangos ilgis	650 nm
Apsaugos klasė	II (dviguba izoliacija)
Apsaugos indeksas	IPX0
Svoris	4,3 kg
Garso slėgio lygis (LpA)	98,99 dB(A) (K=3 dB)
Garso galios lygis (LwA)	109,99 dB(A) (K=3 dB)
Vibracija priekinėje rankenoje (ah)	3,372 m/s² (K=1,5 m/s²)
Vibracija galinėje rankenoje (ah)	4,553 m/s² (K=1,5 m/s²)
Gylio reguliavimas	0-65 mm, su fiksavimo svirtimi
Kampo reguliavimas	0° iki 45°, su užrakinimo mygtuku
Lygiagretusis kreiptuvas	Taip, įtrauktas
Dulkių ištraukimas	Ištraukimo antgalis
Vedlys lazeris	Taip, atskiras jungiklis
Apatinė apsauga	Šarnyrinė, automatinis atitraukimas
Suklio užrakinimas	Taip, pjūklo disko keitimui
Keičiami angliniai šepetėliai	Taip, min. ilgis 5 mm
Priežiūra	Sausas valymas, prapūtimas suslėgtu oru
Laikymas	Sausoje vietoje, vaikams nepasiekiamoje vietoje

Dažnai užduodami klausimai - 58G492 Graphite

Kokias medžiagas galiu pjauti Graphite 58G492 diskiniu pjūklu?

Šis pjūklas skirtas medienos ir medienos pagrindo medžiagų pjovimui. Nenaudokite netinkamų diskų arba pjovimui metalo ar plastiko. Laikykitės gamintojo rekomendacijų.

Kaip sureguliuoti pjovimo gylį?

Atlaisvinkite pjovimo gylio fiksavimo svirtį (18), nustatykite norimą gylį pagal skalę, tada užfiksuokite svirtį. Maksimalus gylis 90° kampu yra 65 mm.

Kaip išvengti atatrankos (kickback)?

Laikykite pjūklą tvirtai abiem rankomis, pastatykite kūną pjovimo linijos šone, naudokite gerai pagaląstus diskus, nespauskite pjovimo metu ir tinkamai paremkite didelius ruošinius. Užstrigimo atveju atleiskite jungiklį.

Kaip pakeisti pjūklo diską?

Išjunkite prietaisą. Naudodami pateiktą šešiakampį raktą, atsukite tvirtinimo varžtą (sukite prieš laikrodžio rodyklę). Užfiksuokite suklį užrakinimo mygtuku. Uždėkite naują diską, laikydamiesi sukimosi krypties. Priveržkite varžtą.

Lazeris neveikia, ką daryti?

Patikrinkite, ar lazerio jungiklis (21) yra įjungtoje padėtyje. Švelnia šluoste nuvalykite lazerio lęšį. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą. Niekada nekeiskite lazerio bloko kitu tipu.

Kokias apsaugos priemones turiu dėvėti?

Dėvėkite apsauginius akinius, klausos apsaugą, dulkių kaukę ir pirštines dirbant su diskais. Pjaudami medieną naudokite dulkių siurbimo sistemą.

Ar galiu naudoti pjūklą stacionariu režimu (pritvirtintą prie stalo)?

Ne, pjūklas nėra skirtas naudoti stacionariai. Jį reikia laikyti rankoje. Niekada nenaudokite su improvizuotu pjovimo stalu.

Kaip prižiūrėti pjūklą po naudojimo?

Valykite prietaisą šepečiu arba suslėgtu oru (žemas slėgis). Nenaudokite vandens ar tirpiklių. Reguliariai valykite vėdinimo angas. Patikrinkite anglinių šepetėlių būklę ir pakeiskite, jei jie susidėvėję (<5 mm).

Ką daryti, jei diskas užstringa medžiagoje?

Nedelsdami atleiskite jungiklį ir laikykite pjūklą nejudantį, kol diskas visiškai sustos. Netraukite disko, kol jis juda. Tada išsiaiškinkite užstrigimo priežastį (atbukęs diskas, netinkamai paremtas ruošinys ir pan.).

Koks yra maksimalus disko greitis?

Tuščiosios eigos greitis yra 5800 min⁻¹. Visada laikykitės maksimalaus greičio, nurodyto ant pjovimo disko. Naudokite tik suderinamus diskus (skersmuo 185 mm, skylės skersmuo 20 mm).

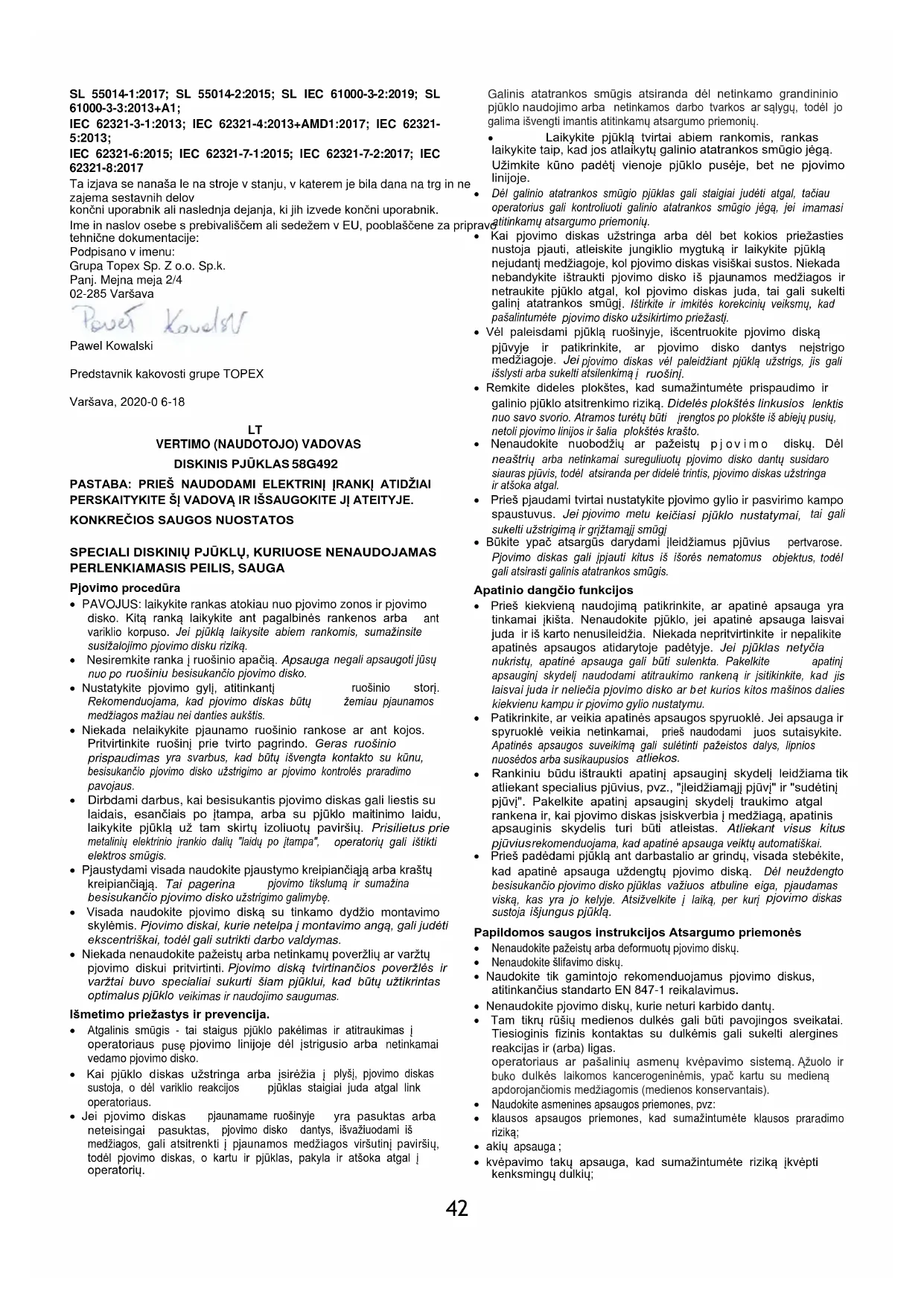

NAUDOJIMO INSTRUKCIJA 58G492 Graphite

• PAVOJUS: laikykite rankas atokiau nuo pjovimo zonos ir pjovimo disko. Kitą ranką laikykite ant pagalbinės rankenos arba ant variklio korpuso. Jei pjūkla laikysite abiem rankomis, sumažinsite susižalojimo pjovimo disku rizika.
• Nesiremkite ranka i ruošinio apačia. Apsauga negali apsaugoti jūsų nuo po ruošiniu besisukančio pjovimo disko.
• Nustatykite pjovimo gylj, atitinkantj ruošinio storj. Rekomenduojama, kad pjovimo diskas būtų žemiau pjaunamos medžiagos mažiau nei dainties aukštis.
• Niekada nelaikykite pjaunamo ruošinio rankose ar ant kojos. Pritvirtinkite ruošinj prie tvirto pagrindo. Geras ruošinio prispaudimas yra svarbus, kad būty išvengta kontakto su kūnu, besisukančio pjovimo disko užstrigimo ar pjovimo kontrolės praradimo pavojaus.
• Dirbdami darbus, kai besisukantis pjovimo diskas gali liestis su laidais, esančiais po įtampa, arba su pjūklo maitinimo laidu, laikykite pjūkla už tam skirtų izoliuotų paviršių. Prisilietus prie metalinių elektrinio ūrankio dalių "laidų po įtampa", operatorių gali ištikti elektros smūgis.
• Pjaustydami visada naudokite pjaustymo kreipiančiają arba kraštų kreipiančiają. Tai pagerina pjovimo tikslumą ir sumažina besisukančio pjovimo disko užstrigimo galimybę.
• Visada naudokite pjovimo diską su tinkamo dydžio montavimo skylėmis. Pjovimo diskai, kurie netelpa i montavimo angą, gali judėti ekscentriškai, todėl gali sutrikti darbo valdymas.
• Niekada nenaudokite pažeistų arba netinkamų poveržlių ar varžtų pjovimo diskui pritvirtinti. Pjovimo diską tvirtinančios poveržlės ir varžtai buvo specialiai sukurti šiam pjūklui, kad būtų užtikrintas optimalus pjūklo veikimas ir naudojimo saugumas.

Išmetimo priežastys ir prevencija.

• Atgalinis smūgis - tai staigus pjūklo pakėlimas ir atitraukimas į operatoriaus puse pjovimo linijoje dėl įstrigusio arba netinkamai vedamo pjovimo disko.
• Kai pjūklo diskas užstringa arba jsirėžia i plyši, pjovimo diskas sustoja, o dėl variklio reakcijos pjūklas staigiai juda atgal link operatoriaus.
• Jei pjovimo diskas pjaunamame ruošinyje yra pasuktas arba neteisingai pasuktas, pjovimo disko dantys, išvažiuodami iš medžiagos, gali atsitrenkti j pjaunamos medžiagos viršutinį paviršių, todėl pjovimo diskas, o kartu ir pjūklas, pakyla ir atšoka atgal į operatorių.

Galinis atatrankos smūgis atsiranda dėl netinkamo grandininio pjūklo naudojimo arba netinkamos darbo tvarkos ar sąlygų, todėl jo galima išvengti imantis atitinkamų atsargumo priemonių.

• Laikykite pjūklą tvirtai abiem rankomis, rankas laikykite taip, kad jos atlaikytų galinio atatrankos smūgio jėgą. Užimkite kūno padėtį vienoje pjūklo pusėje, bet ne pjovimo linijoje.
• Dél galinio atatrankos smūgio pjūklas gali staigiai judēti atgal, tačiau operatorius gali kontroliuoti galinio atatrankos smūgio jėgą, jei imamasi atitinkamų atsargumo priemonių.
• Kai pjovimo diskas užstringa arba dėl bet kokios priežasties nustoja pjauti, atleiskite jungiklio mygtuką ir laikykite pjūklą nejudantį medžiagoje, kol pjovimo diskas visiškai sustos. Niekada nebandykite ištraukti pjovimo disko iš pjaunamos medžiagos ir netraukite pjūklo atgal, kol pjovimo diskas juda, tai gali sukelti galinį atatrankos smūgį. Ištirkite ir imkitės korekcinių veiksmų, kad pašalintumėte pjovimo disko užsikirtimo priežastį.
• Vél paleisdami pjūklą ruošinyje, išcentruokite pjovimo diską pjūvyje ir patikrinkite, ar pjovimo disko dantys nejstrigo medžiagoje. Jei pjovimo diskas vél paleidžiant pjūklą užstrigs, jis gali išslysti arba sukelti atsilenkimą į ruošinį.
• Remkite dideles plokštes, kad sumažintumėte prispaudimo ir galinio pjūklo atsitrenkimo riziką. Didelės plokštės linkusios lenktis nuo savo svorio. Atramos turėtų būti įrengtos po plokšte iš abiejų pusių, netoli pjovimo linijos ir šalia plokštės krašto.
• Nenaudokite nuobodžių ar pažeistų pjovimo diskų. Dėl neaštrių arba netinkamai sureguliuotų pjovimo disko dantų susidaro siauras pjūvis, todėl atsiranda per didelė trintis, pjovimo diskas užstringa ir atšoka atgal.
• Prieš pjaudami tvirtai nustatykite pjovimo gylio ir pasvirimo kampo spaustuvus. Jei pjovimo metu keičiasi pjūklo nustatymai, tai gali sukelti užstrigimą ir grižtamajį smūgi
• Būkite ypač atsargūs darydamī įleidžiamus pjūvius pertvarose. Pjovimo diskas gali įpjauti kitus iš išorės nematomus objektus, todėl gali atsirasti galinis atatrankos smūgis.

Apatinio dangčio funkcijos

• Prieš kiekvieną naudojimą patikrinkite, ar apatinė apsauga yra tinkamai jkišta. Nenaudokite pjūklo, jei apatinė apsauga laisvai juda ir iš karto nenusileidžia. Niekada nepritvirtinkite ir nepalikite apatinės apsaugos atidarytoje padėtyje. Jei pjūklas netyčia nukristų, apatinė apsauga gali būti sulenkta. Pakelkite apatinį apsauginį skydelį naudodami atitraukimo rankeną ir įsitikinkite, kad jis laisvai juda ir neliečia pjovimo disko ar bet kurios kitos mašinos dalies kiekvienu kampu ir pjovimo gylio nustatymu.
• Patikrinkite, ar veikia apatinės apsaugos spyruoklė. Jei apsauga ir spyruoklė veikia netinkamai, prieš naudodami juos sutaisykite. Apatinės apsaugos suveikimą galī sulėtinti pažeistos dalys, lipnios nuosėdos arba susikaupusios atliekos.
• Rankiniu būdu ištraukti apatinį apsauginį skydelį leidžiama tik atliekant specialius pjūvius, pvz., "jleidžiamajį pjūvį" ir "sudėtinį pjūvį". Pakelkite apatinį apsauginį skydelį traukimo atgal rankena ir, kai pjovimo diskas įsiskverbia į medžiagą, apatinis apsauginis skydelis turi būti atleistas. Atliekant visus kitus pjūviusrekomenduojama, kad apatinė apsauga veikty automatiškai.
• Prieš padėdami pjūklą ant darbastalio ar grindų, visada stebėkite, kad apatinė apsauga uždengtų pjovimo diską. Dėl neuždengto besisukančio pjovimo disko pjūklas važiuos atbuline eiga, pjaudamas viską, kas yra jo kelyje. Atsizvelkite į laiką, per kurį pjovimo diskas sustoja išjungus pjūklą.

Papildomos saugos instrukcijos Atsargumo priemonės

• Nenaudokite pažeistų arba deformuotų pjovimo diskų.
  • Nenaudokite šlifavimo diskų.
• Naudokite tik gamintojo rekomenduojamus pjovimo diskus, atitinkančius standarto EN 847-1 reikalavimus.
• Nenaudokite pjovimo diskų, kurie neturi karbido dantų.
• Tam tikrų rūšių medienos dulkės gali būti pavojingos sveikatai. Tiesioginis fizinis kontaktas su dulkėmis gali sukelti alergines reakcijas ir (arba) ligas. operatoriaus ar pašalinių asmenų kvėpavimo sistemą. Āžuolo ir buko dulkės laikomos kancerogeninėmis, ypač kartu su medieną apdorojančiomis medžiagomis (medienos konservantais).
  • Naudokite asmenines apsaugos priemones, pvz:
• klausos apsaugos priemones, kad sumažintumėte klausos praradimo rizika;
• akių apsauga ;

• kvėpavimo takų apsauga, kad sumažintumėte riziką įkvėpti kenksmingų dulkių;

• pirštinės, skirtos pjovimo diskams ir kitoms šiurkščioms bei aštrioms medžiagoms tvarkyti (jei įmanoma, pjovimo diskus reikia laikyti už skylės);

• Pjaudami medieną prijunkite dulkių ištraukimo sistemą.

Saugus darbas

• Svarbu pasirinkti pjovimo diską pagal pjaunamosmedžiagos tipą.
• Nenaudokite grandininio pjūklo kitoms medžiagoms, išskyrus medieną ar medienos medžiagas, pjauti-
• Nenaudokite grandininio pjūklo be apsaugos arba kai ji yra užblokuota.
• Mašinos darbo vietos grindys turi būti gerai prižiūrimos, be atšokusių medžiagų ar išsikišimų.
  • Turi būti užtikrintas tinkamas darbo vietos apšvietimas.
• Mašiną valdantis darbuotojas turi būti tinkamai apmokytas, kaip naudoti, valdyti ir tvarkyti mašiną.
  • Naudokite tik aštrius pjovimo diskus.
• Atkreipkite dėmesį i maksimalų greitį, pažymėtą ant pjovimo disko.
• Isitikinkite, kad naudojamos dalys atitinka gamintojo rekomendacijas.
• Blizgančios plieno skardos (arba kitų medžiagų su atspindinčiu paviršiumi) negalima naudoti lazerio šviesos, nes tuomet gali atsirasti pavojingų atspindžių i operatorių, trečiąsias šalis arba gyvūnus.
• Nepakeiskite lazerio jrenginio kito tipo jrenginiu . Visus remonto darbus turi atlikti gamintojas arba įgaliotas asmuo.

DĖMESIO: Atliekant kitus nei šiame vadove nurodytus reguliavimus, kyla lazerio spinduliuotės poveikio pavojus!

DÈMESIO: prietaisas skirtas naudoti patalpose.

Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, visada išlieka rizika susižeisti darbo metu.

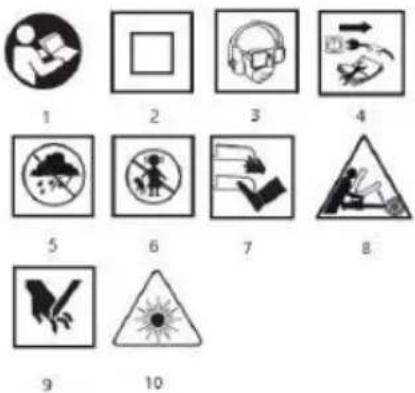

Naudojamų piktogramų paaiškinimas:

• Atlikdami techninę priežiūrą, atjunkite pjūkla nuo maitinimo šaltinio.
• Jei maitinimo laidas sugadinamas darbo metu, nedelsdami atjunkite maitinimo šaltinj. NELIESKITE MAITINIMO LAIDO PRIEŠ ATJUNGDAMI MAITINIMO ŠALTINJ.
• Jei pjūkle yra jrengtas lazeris, lazerio negalima keisti kito tipo lazeriu, o bet kokj remontą turi atlikti
• paslaugos. Nenukreipkite lazerio spindulio j žmones ar gyvūnus.
• Nenaudokite šio įrankio stacionariu režimu. Tai nėra
  • skirtas naudoti su pjovimo stalu.
• Užfiksuokite ruošinį ant stabilaus paviršiaus ir pritvirtinkite jį spaustuvu arba spaustuvu, kad jis nejudėtų. Toks ruošinio tvirtinimas yra saugesnis
  • nei laikydami objektą rankoje.
• Prieš nuleisdami jrankj palaukite, kol ašmenys visiškai sustos. Pjovimo peilis gali užstrigti ir dėl to galite prarasti jrankio kontrolę.

LAZERINIO PRIETAISO SAUGOS TAISYKLÈS

Pjūklo konstrukcijoje naudojamas 2 klasės lazerinis prietaisas, kurio didžiausia galia <1 mW, o spinduliuotės bangos ilgis λ = 650 nm. Toks prietaisas néra pavojingas regėjimui, tačiau negalima žiūrėti tiesiai į spinduliuotės šaltinio kryptį (laikino apakimo pavojus).

JSPĖJIMAS. Nežiūrėkite tiesiai į lazerio šviesos spindulį. Tai kelia pavojų. Laikykitės šių saugos taisyklių.

• Lazerinį prietaisą naudokite pagal gamintojo rekomendacijas.
• Niekada tyčia ar netyčia nenukreipkite lazerio spindulio j žmones, gyvūnus ar kitus objektus, išskyrus darbo medžiagą.
• Lazerio spindulio negalima atsitiktinai nukreipti i pašalinių asmenų ir gyvūnų akis ilgiau nei 0,25 sekundės, pavyzdžiui, nukreipiant šviesos spindulį per veidrodžius.
• Visada būtina užtikrinti, kad lazerio šviesa būtų nukreipta i medžiagą, neturinčią atspindinčių paviršių.
  • Bangos ilgis: 650 nm; galia: < 1 mW EN 60825-1:2014

1 2 3 4 5 6 7 8 9 10

1. Perskaitykite naudojimo instrukciją ir laikykitės joje pateiktų įspėjimų bei saugos reikalavimų.
2. Antros klasės izoliavimo įtaisas
3. Dévékite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugą, dulkių kaukę).
4. Prieš atlikdami techninę priežiūrą ar remontą atjunkite maitinimo laidą.
5. Apsaugokite nuo lietaus.
6. Laikykite vaikus atokiau nuo prietaiso.
7. Saugokite galūnes nuo pjovimo elementų!
8. Pavojus dél atatrankos.
9. Atsargiai, pavojus susipjaustyti rankas, nusipjauti pirštus.
10. Pastaba: lazerio spinduliuotė.

KONSTRUKCIJA IR TAIKYMAS

Diskinis pjūklas yra rankinis elektrinis įrankis su II klasės izoliacija. Jį suka vienfazis komutacinis variklis. Šio tipo elektrinis įrankis plačiai naudojamas medienai ir medienos medžiagoms pjauti. Jo negalima naudoti malkoms pjauti. Bandymai naudoti pjūklą kitais nei nurodyta tikslais bus laikomi netinkamu naudojimu. Diskinį pjūklą naudokite tik su tinkamais pjūklais su karbido antgaliais. Diskinis pjūklas skirtas lengviems darbams serviso dirbtuvėse ir visiems darbams, susijusiems su savarankiška mėgėjiška veikla (DIY).

Nenaudokite elektrinio jrankio netinkamai.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikta numeracija nurodo jrenginio sudedamąsias dalis, pavaizduotas śio vadovo grafiniuose puslapiuose.

1. Dulkių išleidimo antgalis
2. Viršutinisdangtis
3. Itampos jungties indikatoriaus lemputé
4. Apatinė apsaugos svirtis
5. Kojos nustatymo fiksavimo rankenėlė
6. Lygiagretaus kreipiklio fiksavimo rankenėlė

7. 45° pjovimo linijos indikatorius

8. 0° pjovimo linijos indikatorius

9. Ivertinkite

10. Pjovimo diskas
11. Flanšo poveržlé
12. Pjovimo disko tvirtinimo varžtas
13. Apatinis dangtis
14. Priekiné rankena
15. Perjungti
16. Jungiklio užrakto mygtukas
17. Pagrindinè rankena
18. Pjovimo gylio fiksavimo svirtis
19. Suklio fiksavimo mygtukas
20. Lazerinisjungiklis
21. Lazeris
22. Lygiagretusis vadovas

Brėžinys ir gaminys gali skirtis.

IRANGA IR PRIEDAI

1. Lygiagretusis vadovas - 1 vnt.
2. Šešiakampis veržliaraktis - 1 vnt.

PASIRUOŠIMAS DARBUI

PJOVIMO GYLIO NUSTATYMAS

Pjovimo gylj stačiu kampu galima reguliuoti nuo 0 iki 65 mm

- Atlaisvinkite pjovimo gylio fiksavimo svirtj (18).

• Nustatykite pageidaujamą pjovimo gylį (naudodami skalę).

Užfiksuokite pjovimo gylio fiksavimo svirtj (18) (A pav.).

LYGIAGRETAUS PJOVIMO KREIPIANČIOSIOS MONTAVIMAS

Pjaustydami medžiagą siaurais gabalėliais naudokite lygiagretųji kreiptuvą. Kreiptuvą galima montuoti dešinėje arba kairėje elektrinio įrankio pusėje.

• Atlaisvinkite lygiagrečiojo kreipiklio fiksavimo rankenėlę ( 6)
• Istatykite lygiagrečiają kreipiamają (23) i dvi skyles pjūklo kojelėje (9).
  • Nustatykite norimą atstumą (naudodami skalę).
• Lygiagretuji kreiptuvą (23) užfiksuokite lygiagrečiojo kreiptuvo fiksavimo rankenėle (6) (B pav.).

Lygiagrečioji kreipiančioji ( 23) taip pat gali būti naudojama įstrižiems pjūviams nuo 00iki 450.

Niekada nelaikykite rankos ar pirštų už veikiančio pjūklo. Jei pjūklas atšoka, jis gali užgriūti ant jūsų rankos ir sunklai sužaloti.

ATLENKIAMAS APATINIS DANGTIS

Pjovimo disko (10) apatinė apsauga (13) automatiškai atsitraukia, kai prisiliečia prie pjaunamos medžiagos. Norėdami jį pastumti atgal rankiniu būdu, pastumkite apatinės apsaugos svirtį ( 4).

DULKIŲIŠTRAUKIMAS

Diskinis pjūklas turi dulkių ištraukimo angą ( 1), skirtą pjovimo metu susidariusioms drožlėms ir dulkėms ištraukti.

VEIKIMAS / NUSTATYMAI

IJUNGTA / IŠJUNGTA

Elektros tinklo įtampa turi atitikti pjūklo vardinėje plokštelėje nurodytą vardinę įtampą. Paleisdami laikykite grandininį pjūklą abiem rankomis, nes dėl variklio sukimo momento elektrinis įrankis gali nekontroliuojamai suktis.

Svarbu nepamiršti, kad išjungus pjūklą jo judančios dalys dar kurį laiką sukasi.

Pjūkle jrengtas jungiklio užrakto mygtukas (16), apsaugantis nuo atsitiktinio paleidimo.

ljungimas:

• Paspauskite jungiklio užrakto mygtuką ( 16)( C pav.).
  • Paspauskite jjungimo / išjungimo mygtuką ( 15).

Išjungimas:

• Atleiskite jungiklio mygtuko (15)spaudimą.

JTAMPOS PRIJUNGIMO INDIKATORIUS

Kai grandininis pjūklas prijungtas prie elektros lizdo, užsidega įtampos prijungimo indikatoriaus lemputė ( 3).

LASER VEIKSMAS

Niekada nežiūrėkite tiesiai į lazerio spindulį arba jo atspindį nuo veidrodinio paviršiaus ir niekada nenukreipkite lazerio spindulio į žmogų.

Lazerio spindulio šviesa leidžia geriau kontroliuoti pasiektą pjūvio liniją. Lazerio generatorius (22), kuris yra pjūklo priedas, skirtas naudoti tiksliam pjovimui. Kai lazeris nenaudojamas, lazerio generatorių reikia išjungti.

• Paspauskite lazerio jungiklio mygtuką ( 21) i jjungimo padėtį.
• Lazeris pradės spinduliuoti raudoną liniją, matomą ant medžiagos.
  • Pjūvj reikia atlikti pagal šią linija.
  • Baigę pjaustyti, išjunkite lazerį.

Pjovimo dulkės gali užgožti lazerio šviesą, todėl lazerinio projektoriaus lęšį reikia kartkartėmis išvalyti.

PJOVIMAS

Pjovimo linija rodo pjovimo linijos indikatorius (7) arba (8).

• Pradėdami darbą, visada tvirtai laikykite pjūklą abiem rankomis, naudodami abi rankenas.
• Pjūklą reikia jjungti tik tada, kai jis yra toliau nuo pjaunamos medžiagos.
• Nestumkite pjūklo pernelyg stipriai, spauskite jī vidutiniškai ir nuolat.
• Baigę pjovimą leiskite pjovimo diskui visiškai sustoti.
• Jei pjūvis nutraukiamas anksčiau, nei ketinama ji užbaigti, tęsdami pjūvj, pirmiausia palaukite, kol pjūklas po paleidimo pasieks maksimalų greitį, ir tada atsargiai nukreipkite pjovimo diską i pjaunamą medžiagą.

- Pjaunant per medžiagos (medienos) pluoštus, kartais pluoštai pakyla i viršų ir nutrūksta (pjūklui dirbant mažu greičiu, ši tendencija sumažėja).

- Užtikrinkite, kad apatinė apsauga judėdama pasiektų galutinę padėtį.

- Prieš pjaudami visada isitikinkite, kad pjovimo gylio fiksavimo rankenėlé ir pjūklo kojelės nustatymo fiksavimo rankenėlé yra tinkamai priveržti.

- Su pjūklu turi būti naudojami tik pjovimo diskai, k u r i ů išorinis skersmuo ir pjovimo diskolizdo kiaurymės skersmuo yra tinkami.

- Pjaunama medžiaga turi būti patikimai pritvirtinta.

- Platesné pjūklo kojelės dalis turėtų būti ant tos medžiagos dalies, kuri nėra pjaunama.

Jel medžiagos matmenys maži, medžiaga turi būti sutvirtinta staliaus spaustuvu. Jei pjūklo diskas ne slenka per medžiagą, o yra pakeltas, kyla atgalinio smūgio pavojus.

Tinkamai prilaikydami pjaunamą medžiagą ir tvirtai laikydami pjūkłą, užtikrinkite visišką elektrinio įrankio kontrolę ir išvengsite pavjoaus susižeisti. Nebandykiterankomis prilaikyti trumpų medžiagos gabalų.

MITRE SUMAŽINIMAS

• Atlaisvinkite kojos nustatymo fiksavimo rankenėlę ( 5) (D pav.).
• Naudodami skalę nustatykite kojelę (9) norimu kampu (nuo 00iki 450).
  • Užveržkite kojos nustatymo fiksavimo rankenėlę ( 5).

Atminkite, kad pjaunant nuožulniai kyla didesné atatrankos rizlka (didesné pjūklo užstrigimo galimybė), todėl įsltikinkite, kad pjūklo diskas visiškai priglunda prie ruošinio. Pjaukite tolygiu judesiu.

PJOVIMAS PJAUNANT | MEDŽIAGA.

Prieš atlikdami reguliavimą, atjunkite pjūklą nuo maitinimo šaltinio.

• Nustatykite pageidaujamą pjovimo gylj, atitinkantį pjaunamos medžiagos storį.
- Pakreipkite pjūklą taip, kad pjūklo kojelės (9) priekinis kraštas būtų nukreiptas i pjaunamą medžiagą, o statmenų pjūvių žymė ⁰⁰ būtu ant numatyto pjūvio linijos.
- Kai pjūklas bus pastatytas pjovimo pradžioje, pakelkite apatinę apsaugą (13) apatinės apsaugos svirtimi (4) (pjūklo diskas pakeltas virš medžiagos).
- Ijunkite elektrinį įrankį ir palaukite, kol pjovimo diskas pasieks pilną greitį.
- Palaipsniui nuleiskite pjūkla, jleisdami pjovimo diską j medžiagą (šio judesio metu pjūklo kojelės priekinis kraštas turi liestis su medžiagos paviršiumi).
- Kai pjovimo diskas pradeda pjauti, atleiskite apatinę apsaugą.
- Kai pjūklo koja visu paviršiumi atsiremia i medžiagą, toliau pjaukite judindami pjūklą i priekį.
- Niekada nevairuokite pjūklo atbuline eiga su besisukančiu pjovimo disku, nes kyla atgalinio smūgio pavojus.
- Pjūvj užbaigkite atvirkštine tvarka nei jo pradžioje, sukdami pjūklą aplink pjūklo kojos priekinio krašto ir ruošinio sąlyčio liniją.
- Prieš ištraukdami išjungta pjūkla iš medžiagos, leiskite pjovimo diskui visiškai sustoti.
- Jei reikia, kampų nuožulnumą reikia pabaigti pjūklo ašmenimis arba rankiniu pjūklu.

PJAUNANT ARBA PJAUSTANT DIDELIUS MEDŽIAGOS GABALUS.

Pjaunant didesnes lentas ar lentjuostes, jas reikia tinkamai paremti, kad pjovimo diskas negalėtų trūkčioti (atatrankos relškinys) Ir neužstrīgtų pjūvyje.

EKSPLOATACIJA IR PRIEŽIŪRA

Prieš a tlikdami bet kokius montavimo, reguliavimo, taisymo ar eksploatavimo darbus, ištraukite maitinimo laidą iš elektros tinklo lizdo.

PRIEŽIŪRA IR SAUGOJIMAS

• Rekomenduojama prietaisą valyti iš karto po kiekvieno naudojimo.
• Valymui nenaudokite vandens ar kitų skysčių.
• Irenginj reikia valyti šepečiu arba pūsti mažo slėgio suslėgtu oru.

• Nenaudokite jokių valiklių ar tirpiklių, nes jie gali pažeisti plastikines dalis.

• Kad jrenginys neperkaistų, reguliariai valykite variklio korpuse esančias ventiliacijos angas.Nevalykite ventiliacijos angų kišdami į jas aštrius daiktus, pavyzdžiui, atsuktuvus ar panašius objektus.

• Jei maitinimo kabelis pažeistas, jį reikia pakeisti tokių pačių charakteristikų kabeliu. Šią operaciją reikia patikėti kvalifikuotam specialistui arba atlikti prietaiso techninę priežiūrą.
• Jei komutatoriuje atsiranda pernelyg didelis kibirkščiavimas, leiskite kvalifikuotam specialistui patikrinti variklio angliniu šepeteliu būkle.
• Įprastai dirbant, pjovimo diskas po kurio laiko nusitrina. Pjovimo disko susidėvėjimo požymis yra tai, kad pjovimo metu judinant pjūklą reikia didinti spaudimą.
• Jei pjovimo diskas yra pažeistas, ji reikia nedelsiant pakeisti.
• Pjovimo diskas visada turi būti aštrus.
• Visada laikykite prietaisą sausoje, vaikams nepasiekiamoje vietoje.

PJOVIMO DISKO KEITIMAS

• Naudodami pateiktą veržliaraktį atsukite pjovimo diską (12) laikantį varžtą, sukdami prieš laikrodžio rodyklę.
• Kad pjūklo velenas nesisuktų, atsukdami pjovimo rato tvirtinimo varžtą užblokuokite jį veleno fiksavimo mygtuku (19) (E pav.).
  • Nuimkite išorinę flanšo poveržlę ( 11)
• Naudodami apatinės apsaugos svirtį ( 4), pastumkite apatinę apsaugą (13) taip, kad ji kuo labiau įlįstų j viršutinę apsaugą (2) (tuo metu patikrinkite apatinės apsaugos įlinkio spyruoklės būkle ir veikimą ).
• Ištieskite pjovimo diską (10) pro pjūklo kojelės (9) plyšį.
• Padėkite naują pjovimo diską i tokią padėtį, kad pjovimo disko dantys ir ant jo esanti rodyklė visiškai sutaptų su rodykle ant viršutinio apsaugo nurodyta kryptimi.
• Ikiškite pjovimo diską pro pjūklo kojelės plyšį ir pritvirtinkite jį prie veleno taip, kad jis būtų prispaustas prie vidinio flanšo paviršiaus ir išcentruotas jo įpjovoje.
• Uždėkite išorinę flanšo poveržlę ( 11) ir sukdami pagal laikrodžio rodyklę priveržkite pjovimo disko tvirtinimo varžtą ( 12).

Isitikinkite, kad pjovimo diskas sumontuotas taip, kad jo dantys būtų lšdėstytl tlnkama kryptiml. Elektrinio įranklo veleno sukimosi kryptį rodo rodyklė ant pjūklo korpuso.

Reikia būti ypač atsargiems laikant pjovimo diską. Reikia mūvėti apsaugines pirštines, kad rankos būtų apsaugotos nuo sąlyčio su aštriais pjovimo disko dantukais.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susidėvėjusius (trumpesnius nei 5 mm), apdegusius ar įtrūkusius variklio anglinius šepetėlius būtina nedelsiant pakeisti. Visada abu anglinius šepetėlius keiskite vienu metu.

Anglinius šepetėlius turi keisti tik kvalifikuotas specialistas, naudodamas originalias dalis.

Bet kokius defektus turėtų pašalinti gamintojo įgaliotasis techninės priežiūros skyrius.

TECHNINĖS SPECIFIKACIJOS

JVERTINIMO DUOMENYS

Diskinis pjūklas 58G492
Parametras		Vertė
Maitinimo įtampa		230 V KINTAMOSIOS SROVĖS
Maitinimo dažnis		50 Hz
Nominalioji galia		1500 W
Pjovimo disko greitis (be apkrovos)		5800 min. ^-1
Pjovimo disko išorinis skersmuo		185 mm
Vidinis pjovimo disko skersmuo		20 mm
Didžiausias pjovimo gylis	90°kampu	65 mm
	45°kampu	43 mm
Lazerio klasė		2
Lazerio galia		< 1 mW
Spinduliotės bangos ilgis		= 650 nm
Apsaugos klasė		II
IP apsaugos laipsnis		IPX0
Masė		4,3 kg
Gamybos metai

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis	Lp_A = 98,99 dB(A) K = 3 dB(A)
Garso galios lygis	Lw_A = 109,99 dB(A) K = 3 dB(A)
Vibracijos pagreičio vertė (priekinė rankena)	a_h = 3,372 m/s^2 K = 1,5 m/s^2
Vibracijos pagreičio vertė (galinė rankena)	a_h = 4,553 m/s^2 K = 1,5 m/s^2

Informacija apie triukšmą ir vibraciją

Irangos skleidžiamo triukšmo lygį apibūdina: skleidžiamo garso slėgio lygis Lp A ir garso galios lygis Lw A (kur K reiškia matavimo neapibrėžtį). Irangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė aₕ (kur K - matavimo neapibrėžtis).

Šiose instrukcijose nurodyti garso slėgio emisijos lygis Lp , garso galios lygis Lw A ir vibracijos pagreičio vertė aₕ buvo išmatuoti pagal standartą EN 62841-1:2015. Pateiktas vibracijos lygis ah gali būti naudojamas įrangai palyginti ir preliminariai įvertinti vibracijos poveikį. Nurodytas vibracijos lygis atspindi tik pagrindinį įrenginio naudojimą. Jei įrenginys naudojamas kitais tikslais arba su kitais darbo įrankiais, vibracijos lygis gali pasikeisti. Didesniam vibracijos lygiui įtakos turės nepakankama arba per retai atliekama įrenginio techninė priežiūra. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpį gali padidėti vibracijos poveikis.

Norint tiksliai jvertinti vibracijos poveikj, būtina atsižvelgti i laikotarpius, kai prietaisas yra išjungtas arba jjungtas, bet nenaudojamas darbui. Tiksliai jvertinus visus veiksnius, bendras vibracijos poveikis gali būti gerokai mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų imtis papildomų saugos priemonių, pavyzdžiui, atlikti ciklinę mašinos ir darbo įrankių priežiūrą, užtikrinti tinkamą rankų temperatūrą ir tinkamai organizuoti darbą.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nėra nekenksmingos aplinkai. Neperdirbta įranga kelia galimą pavojų aplinkai ir žmonių sveikatal.

"Grupa Topex Špółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinę yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuoja, kad visos autorių teisės j šio vadovo (toliau - "Vadovas") turinį, jskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. Įstatymų leidinys Nr. 90 Poz. 631 su pakeitimais). Kopijuoti, apdoroti, skelbti, keisti visą vadovą ir atskirus jo elementus komerciniais tiksłais be raštisko "Grupa Topex" sutikimo yra grieżtai draudžiama ir gali užtraukti civilinę ir baudżiamają atsakomybę.

EB atitikties deklaracija

Gamintojas: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Varšuva

Gaminys: Diskinis pjūklas

Produkto Nr.: 58G492

Prekès pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Ši atitikties deklaracija išduodama tik gamintojo atsakomybe.

Pirmiau aprašytas produktas atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Pavojingų medžiagų naudojimo apribojimo direktyvos 2011/65/ES

su pakeitimais, padarytais Direktyva 2015/863/ES

Ir atitinka šių standartų reikalavimus:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

Šioje deklaracijoje nurodomos tik tokios būklės mašinos, kokios jos buvo pateiktos rinkai, ir neklasifikuojamos sudedamosios dalys.

prideda galutinis naudotojas arba vėlesnius galutinio naudotojo atliktus veiksmus.

ES gyvenančio arba jsisteigusio asmens, igalioto parengti techninius dokumentus, vardas, pavarde ir adresas:

Pasirašyta:

Grupa Topex Sp. Z o.o. Sp.k.

Avilys. Pasienio kraštas 2/4

02-285 Varšuva

Pawelas Kowalskis

GRUPA TOPEX kokybès atstovas

Varšuva, 2020-0 6-18

LV TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA RIPZĀGIS 58G492

PIEZIME: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS RUPIGI IZLASIET ŠO ROKASGRAMATU UN SAGLABAJIET TO TURPMAKAI LIETOŠANAI.

IPASI DROŠIBAS NOTEIKUMI

IPAŠA DROŠIBA RIPZAGIEM BEZ RIVINGA NAŽA

Griešanas procedūra
