Producttype	Draagbare cirkelzaag
Merk	Graphite
Model	58G492
Voedingsspanning	230 V AC
Frequentie	50 Hz
Nominaal vermogen	1500 W
Toerental onbelast	5800 min⁻¹
Buitendiameter zaagblad	185 mm
Binnendiameter zaagblad	20 mm
Max. snijdiepte bij 90°	65 mm
Max. snijdiepte bij 45°	43 mm
Laserklasse	2
Laservermogen	< 1 mW
Lasergolflengte	650 nm
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IPX0
Gewicht	4,3 kg
Geluidsdrukniveau (LpA)	98,99 dB(A) (K=3 dB)
Geluidsvermogensniveau (LwA)	109,99 dB(A) (K=3 dB)
Trilling voorste handgreep (ah)	3,372 m/s² (K=1,5 m/s²)
Trilling achterste handgreep (ah)	4,553 m/s² (K=1,5 m/s²)
Diepteverstelling	0-65 mm, met blokkeerhendel
Hoekverstelling	0° tot 45°, met vergrendelknop
Parallelgeleider	Ja, inbegrepen
Stofafzuiging	Afvoermond
Geleidingslaser	Ja, speciale schakelaar
Onderste beschermkap	Scharnierend, automatisch terugtrekken
Spindelvergrendeling	Ja, voor bladwissel
Vervangbare koolborstels	Ja, minimale lengte 5 mm
Onderhoud	Droog reinigen, perslucht blazen
Opslag	Droge plaats, buiten bereik van kinderen

Veelgestelde vragen - 58G492 Graphite

Welke materialen kan ik zagen met de Graphite 58G492 cirkelzaag?

Deze zaag is ontworpen voor het zagen van hout en houtachtige materialen. Gebruik geen ongeschikte schijven of voor het zagen van metaal of kunststof. Volg de aanbevelingen van de fabrikant.

Hoe stel ik de snijdiepte in?

Draai de blokkeerhendel van de snijdiepte (18) los, stel de gewenste diepte in met de schaal, en vergrendel de hendel. De maximale diepte bij 90° is 65 mm.

Hoe voorkom ik terugslag (kickback)?

Houd de zaag stevig met beide handen vast, plaats uw lichaam aan één kant van de zaaglijn, gebruik scherpe zaagbladen, forceer de snede niet en ondersteun grote werkstukken goed. Laat de schakelaar los bij een blokkade.

Hoe vervang ik het zaagblad?

Haal de stekker uit het stopcontact. Gebruik de meegeleverde inbussleutel om de bevestigingsschroef los te draaien (tegen de klok in). Vergrendel de spindel met de vergrendelknop. Monteer het nieuwe zaagblad met de juiste draairichting. Draai de schroef vast.

De laser werkt niet, wat te doen?

Controleer of de laserschakelaar (21) aan staat. Reinig de laserlens met een zachte doek. Als het probleem aanhoudt, neem contact op met de klantenservice. Vervang de lasereenheid nooit door een ander type.

Welke beschermingsmiddelen moet ik dragen?

Draag een veiligheidsbril, gehoorbescherming, een stofmasker en handschoenen bij het hanteren van zaagbladen. Gebruik een stofafzuigsysteem bij het zagen van hout.

Kan ik de zaag stationair gebruiken (bevestigd op een tafel)?

Nee, de zaag is niet ontworpen voor stationair gebruik. Hij moet met de hand worden vastgehouden. Gebruik hem nooit met een geïmproviseerde zaagtafel.

Hoe onderhoud ik de zaag na gebruik?

Reinig het apparaat met een borstel of perslucht (lage druk). Gebruik geen water of oplosmiddelen. Reinig regelmatig de ventilatiesleuven. Controleer de staat van de koolborstels en vervang ze indien versleten (<5 mm).

Wat te doen als het zaagblad vastloopt in het materiaal?

Laat onmiddellijk de schakelaar los en houd de zaag stil tot het zaagblad volledig stopt. Verwijder het blad niet terwijl het beweegt. Zoek vervolgens de oorzaak van de blokkade (bot blad, slecht ondersteund materiaal, enz.).

Wat is de maximale snelheid van het zaagblad?

Het toerental onbelast is 5800 min⁻¹. Houd u altijd aan de maximale snelheid aangegeven op de zaagschijf. Gebruik alleen compatibele schijven (diameter 185 mm, boordiameter 20 mm).

GEBRUIKSAANWIJZING 58G492 Graphite

- GEVAAR: Houd uw handen uit de buurt van het snijgebied en de snijschijf. Houd de andere hand op de extra handgreep of op de motorbehuizing. Als u de zaag met beide handen vasthoudt, vermindert u het risico op letsel door de snijschijf.

- Grijp niet met uw hand onder de onderkant van het werkstuk. De beschermkap kan u niet beschermen tegen de draaiende snijschijf onder het werkstuk.

- Stel de snijdiepte in overeenkomstig de dikte van het werkstuk. Het wordt aanbevolen dat de snijschijf onder het te snijden materiaal uitsteekt tot minder dan de tandhoogte.

- Houd het te snijden werkstuk nooit in uw handen of op uw been. Zet het werkstuk vast op een stevige ondergrond. Een goede klemming van het werkstuk is belangrijk om het gevaar van contact met het lichaam, vastlopen van de draaiende snijschijf of verlies van de controle over het snijden te vermijden.

- Houd de zaag vast aan de daarvoor bestemde geïsoleerde oppervlakken tijdens werkzaamheden waarbij het draaiende zaagwiel in contact kan komen met stroomvoerende draden of het netsnoer van de zaag. Contact met "stroomvoerende draden" of metalen onderdelen van het elektrische gereedschap kan de gebruiker een elektrische schok geven.

- Gebruik altijd een snijgeleider of een randgeleider bij het snijden. Dit verbetert de snijprecisie en vermindert de kans op vastlopen van de draaiende snijschijf.

- Gebruik altijd een doorslijpschijf met de juiste maat van de montagegaten. Doorslijpschijven die niet in de montagegleuf passen, kunnen excentrisch gaan lopen, waardoor de werkcontrole verloren gaat.

- Gebruik nooit beschadigde of ongeschikte sluitringen of bouten om de maaischijf te bevestigen. De sluitringen en bouten waarmee de maaischijf wordt vastgezet, zijn speciaal voor de zaag ontworpen om een optimale werking en veiligheid bij het gebruik te garanderen.

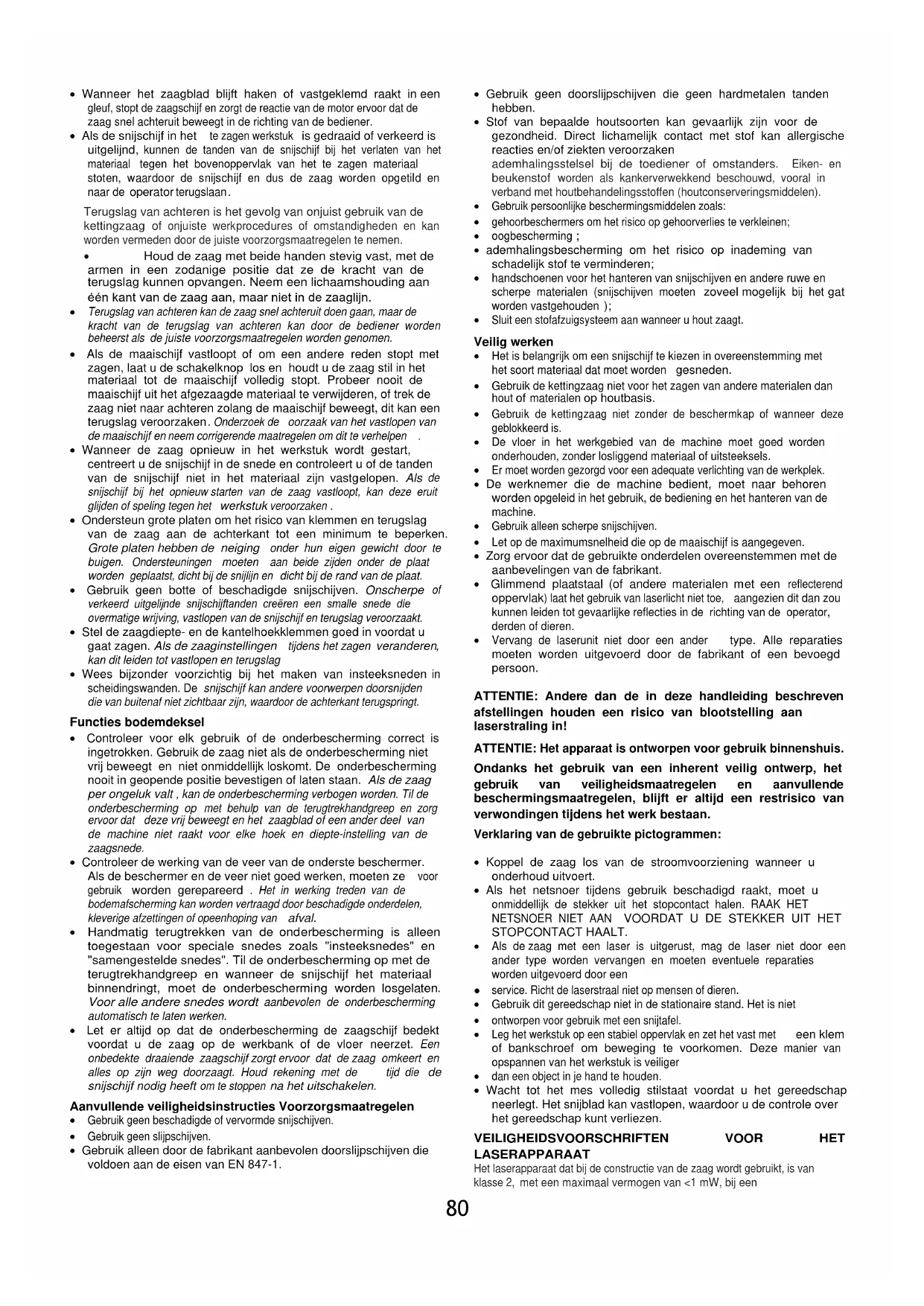

Oorzaken van teruggooi en preventie van teruggooi.

- Terugslag van achteren is het plotseling optillen en terugtrekken van de zaag in de richting van de bediener in de zaaglijn, veroorzaakt door een vastgelopen ofniet goed geleid zaagblad.

• Wanneer het zaagblad blijft haken of vastgeklemd raakt in een gleuf, stopt de zaagschijf en zorgt de reactie van de motor ervoor dat de zaag snel achteruit beweegt in de richting van de bediener.
• Als de snijschijf in het te zagen werkstuk is gedraaid of verkeerd is uitgelijnd, kunnen de tanden van de snijschijf bij het verlaten van het materiaal tegen het bovenoppervlak van het te zagen materiaal stoten, waardoor de snijschijf en dus de zaag worden opgetild en naar de operator terugslaan.

Terugslag van achteren is het gevolg van onjuist gebruik van de kettingzaag of onjuiste werkprocedures of omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen.

- Houd de zaag met beide handen stevig vast, met de armen in een zodanige positie dat ze de kracht van de terugslag kunnen opvangen. Neem een lichaamshouding aan één kant van de zaag aan, maar niet in de zaaglijn.

• Terugslag van achteren kan de zaag snel achteruit doen gaan, maar de kracht van de terugslag van achteren kan door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen.
• Als de maaischijf vastloopt of om een andere reden stopt met zagen, laat u de schakelknop los en houdt u de zaag stil in het materiaal tot de maaischijf volledig stopt. Probeer nooit de maaischijf uit het afgezaagde materiaal te verwijderen, of trek de zaag niet naar achteren zolang de maaischijf beweegt, dit kan een terugslag veroorzaken. Onderzoek de oorzaak van het vastlopen van de maaischijf en neem corrigerende maatregelen om dit te verhelpen .
• Wanneer de zaag opnieuw in het werkstuk wordt gestart, centreert u de snijschijf in de snede en controleert u of de tanden van de snijschijf niet in het materiaal zijn vastgelopen. Als de snijschijf bij het opnieuw starten van de zaag vastloopt, kan deze eruit glijden of speling tegen het werkstuk veroorzaken.
• Ondersteun grote platen om het risico van klemmen en terugslag van de zaag aan de achterkant tot een minimum te beperken. Grote platen hebben de neiging onder hun eigen gewicht door te buigen. Ondersteuningen moeten aan beide zijden onder de plaat worden geplaatst, dicht bij de snijlijn en dicht bij de rand van de plaat.
• Gebruik geen botte of beschadigde snijschijven. Onscherpe of verkeerd uitgelijnde snijschijftanden creëren een smalle snede die overmatige wrijving, vastlopen van de snijschijf en terugslag veroorzaakt.
• Stel de zaagdiepte- en de kantelhoekklemmen goed in voordat u gaat zagen. Als de zaaginstellingen tijdens het zagen veranderen, kan dit leiden tot vastlopen en terugslag
• Wees bijzonder voorzichtig bij het maken van insteeksneden in scheidingswanden. De snijschijf kan andere voorwerpen doorsnijden die van buitenaf niet zichtbaar zijn, waardoor de achterkant terugspringt.

Functies bodemdeksel

• Controleer voor elk gebruik of de onderbescherming correct is ingetrokken. Gebruik de zaag niet als de onderbescherming niet vrij beweegt en niet onmiddellijk loskomt. De onderbescherming nooit in geopende positie bevestigen of laten staan. Als de zaag per ongeluk valt, kan de onderbescherming verbogen worden. Til de onderbescherming op met behulp van de terugtrekhandgreep en zorg ervoor dat deze vrij beweegt en het zaagblad of een ander deel van de machine niet raakt voor elke hoek en diepte-instelling van de zaagsnede.
• Controleer de werking van de veer van de onderste beschermer. Als de beschermer en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. Het in werking treden van de bodemafscherming kan worden vertraagd door beschadigde onderdelen, kleverige afzettingen of opeenhoping van afval.
• Handmatig terugtrekken van de onderbescherming is alleen toegestaan voor speciale snedes zoals "insteeksnedes" en "samengestelde snedes". Til de onderbescherming op met de terugtrekhandgreep en wanneer de snijschijf het materiaal binnendringt, moet de onderbescherming worden losgelaten. Voor alle andere snedes wordt aanbevolen de onderbescherming automatisch te laten werken.
• Let er altijd op dat de onderbescherming de zaagschijf bedekt voordat u de zaag op de werkbank of de vloer neerzet. Een onbedekte draaiende zaagschijf zorgt ervoor dat de zaag omkeert en alles op zijn weg doorzaagt. Houd rekening met de tijd die de snijschijf nodig heeft om te stoppen na het uitschakelen.

Aanvullende veiligheidsinstructies Voorzorgsmaatregelen

• Gebruik geen beschadigde of vervormde snijschijven.
• Gebruik geen slijpschijven.

• Gebruik alleen door de fabrikant aanbevolen doorslijpschijven die voldoen aan de eisen van EN 847-1.

• Gebruik geen doorslijpschijven die geen hardmetalen tanden hebben.

• Stof van bepaalde houtsoorten kan gevaarlijk zijn voor de gezondheid. Direct lichamelijk contact met stof kan allergische reacties en/of ziekten veroorzaken ademhalingsstelsel bij de toediener of omstanders. Eiken- en beukenstof worden als kankerverwekkend beschouwd, vooral in verband met houtbehandelingsstoffen (houtconserveringsmiddelen).

• Gebruik persoonlijke beschermingsmiddelen zoals:

• gehoorbeschermers om het risico op gehoorverlies te verkleinen;
• oogbescherming ;
• ademhalingsbescherming om het risico op inademing van schadelijk stof te verminderen;
• handschoenen voor het hanteren van snijschijven en andere ruwe en scherpe materialen (snijschijven moeten zoveel mogelijk bij het gat worden vastgehouden );
• Sluit een stofafzuigsysteem aan wanneer u hout zaagt.

Veilig werken

• Het is belangrijk om een snijschijf te kiezen in overeenstemming met het soort materiaal dat moet worden gesneden.
• Gebruik de kettingzaag niet voor het zagen van andere materialen dan hout of materialen op houtbasis.
• Gebruik de kettingzaag niet zonder de beschermkap of wanneer deze geblokkeerd is.
• De vloer in het werkgebied van de machine moet goed worden onderhouden, zonder losliggend materiaal of uitsteeksels.
• Er moet worden gezorgd voor een adequate verlichting van de werkplek.
• De werknemer die de machine bedient, moet naar behoren worden opgeleid in het gebruik, de bediening en het hanteren van de machine.
• Gebruik alleen scherpe snijschijven.
• Let op de maximumsnelheid die op de maaischijf is aangegeven.
• Zorg ervoor dat de gebruikte onderdelen overeenstemmen met de aanbevelingen van de fabrikant.
• Glimmend plaatstaal (of andere materialen met een reflecterend oppervlak) laat het gebruik van laserlicht niet toe, aangezien dit dan zou kunnen leiden tot gevaarlijke reflecties in de richting van de operator, derden of dieren.
• Vervang de laserunit niet door een ander type. Alle reparaties moeten worden uitgevoerd door de fabrikant of een bevoegd persoon.

ATTENTIE: Andere dan de in deze handleiding beschreven afstellingen houden een risico van blootstelling aan laserstraling in!

ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis.

Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, blijft er altijd een restrisico van verwondingen tijdens het werk bestaan.

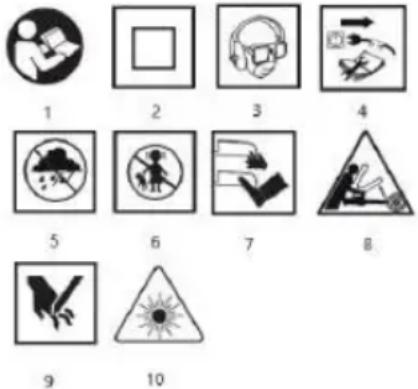

Verklaring van de gebruikte pictogrammen:

• Koppel de zaag los van de stroomvoorziening wanneer u onderhoud uitvoert.
• Als het netsnoer tijdens gebruik beschadigd raakt, moet u onmiddellijk de stekker uit het stopcontact halen. RAAK HET NETSNOER NIET AAN VOORDAT U DE STEKKER UIT HET STOPCONTACT HAALT.
• Als de zaag met een laser is uitgerust, mag de laser niet door een ander type worden vervangen en moeten eventuele reparaties worden uitgevoerd door een
• service. Richt de laserstraal niet op mensen of dieren.
• Gebruik dit gereedschap niet in de stationaire stand. Het is niet
  • ontworpen voor gebruik met een snijtafel.
• Leg het werkstuk op een stabiel oppervlak en zet het vast met een klem of bankschroef om beweging te voorkomen. Deze manier van opspannen van het werkstuk is veiliger
• dan een object in je hand te houden.
• Wacht tot het mes volledig stilstaat voordat u het gereedschap neerlegt. Het snijblad kan vastlopen, waardoor u de controle over het gereedschap kunt verliezen.

VEILIGHEIDSVOORSCHRIFTEN

VOOR

HET

LASERAPPARAAT

Het laserapparaat dat bij de constructie van de zaag wordt gebruikt, is van klasse 2, met een maximaal vermogen van <1 mW, bij een

stralingsgolflengte van = 650 nm. Een dergelijk apparaat is niet gevaarlijk voor het gezichtsvermogen, maar men mag niet rechtstreeks in de richting van de stralingsbron kijken (risico van tijdelijke blindheid).

WAARSCHUWING. Kijk niet rechtstreeks in de laserlichtstraal. Dit levert gevaar op. Neem de volgende veiligheidsvoorschriften in acht.

• Gebruik het laserapparaat in overeenstemming met de aanbevelingen van de fabrikant.
• Richt de laserstraal nooit opzettelijk of onopzettelijk op mensen, dieren of een ander voorwerp dan het werkmateriaal.
• De laserstraal mag niet langer dan 0,25 seconde per ongeluk op de ogen van omstanders en dieren worden gericht, bijvoorbeeld door de lichtstraal door spiegels te leiden.
• Het is altijd noodzakelijk ervoor te zorgen dat het laserlicht wordt gericht op een materiaal dat geen reflecterende oppervlakken heeft.
  • Golflengte: 650 nm; Vermogen: < 1 mW EN 60825-1:2014

9

1. Lees de gebruiksaanwijzing en neem de daarin vervatte waarschuwingen en veiligheidsvoorschriften in acht.
2. Isolatievoorziening van de tweede klasse
3. Draag persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, stofmasker)
4. Trek de stekker uit het stopcontact voordat u onderhoud of reparaties uitvoert.
5. Beschermen tegen de regen.
6. Houd kinderen uit de buurt van het apparaat.
7. Hou je ledematen uit de buurt van de snij-elementen!
8. Gevaar door terugslag.
9. Let op: risico van snijden in handen, snijden in vingers.
10. Let op: Laserstraling.

CONSTRUCTIE EN TOEPASSING

De cirkelzaag is een elektrisch handgereedschap van klasse II-isolatie. Het wordt aangedreven door een eenfasige pendelende motor. Dit type elektrisch gereedschap wordt veel gebruikt voor het zagen van hout en materialen op houtbasis. Het mag niet worden gebruikt voor het zagen van brandhout. Pogingen om de zaag voor andere dan de aangegeven doeleinden te gebruiken, worden beschouwd als oneigenlijk gebruik. Gebruik de cirkelzaag alleen met geschikte hardmetalen zaagbladen. De cirkelzaag is bedoeld voor lichte werkzaamheden in servicewerkplaatsenen voor alle werkzaamheden op het gebied van doe-het-zelven (doehet-zelven).

Gebruik het elektrische apparaat niet verkeerd.

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De nummering hieronder verwijst naar de onderdelen van het toestel die op de grafische pagina's van deze handleiding zijn afgebeeld.

1. Mondstuk voor stofafvoer
2. Topcover
3. Indicatielampje voor spanningsaansluiting
4. Hendel voor onderste beveiliging
5. Vergrendelknop voor voetinstelling
6. Parallel geleider vergrendelknop
7. Snijlijn indicator voor 45°

Snijlijn indicator voor 0°

1. Tarief
2. Snijschijf
3. Flensring

4. Bevestigingsschroef van de doorslijpschijf

5. Bodemafdekking

6. Voorste handvat
7. Schakelaar
8. Knop voor schakelaarvergrendeling
9. Basis handvat
10. Snijdiepte vergrendelingshendel
11. Spindel vergrendelknop

12. Laser schakelaar

13. Laser

14. Parallelgeleider

* Er kunnen verschillen zijn tussen de tekening en het product.

APPARATUUR EN ACCESSOIRES

1. Parallelgeleider
2. Zeskantsleutel
3. 1 pc.
4. 1 pc.

VOORBEREIDING OP HET WERK

INSTELLEN VAN DE SNIJDIEPTE

Zaagdiepte onder rechte hoek instelbaar van 0 tot 65 mm

• Draai de vergrendelingshendel van de snijdiepte ( 18) los.
• Stel de gewenste snijdiepte in (met behulp van de schaal).

Vergrendel de vergrendelingshendel voor de snijdiepte (18) (afb. A). MONTEREN VAN DE PARALLELLE SNIJGELEIDER

Gebruik een parallele geleider wanneer u het materiaal in smalle stukken snijdt. De geleider kan aan de rechter- of linkerkant van het elektrische gereedschap worden gemonteerd.

• Draai de vergrendelknop van de parallelgeleider ( 6 ) los.
• Steek het parallelle zaagblad (23) in de twee gaten van de zaagvoet (9).
• Stel de gewenste afstand in (met behulp van de schaal).
• Zet de parallelgeleider (23) vast met de vergrendelknop van de parallelgeleider (6) (afb. B).

De parallelgeleider ( 23 kan ook worden gebruikt voor versteksnedes van ^00 tot ^450 .

Laat nooit uw hand of vingers achter de draaiende zaag komen. Als de zaag terugspringt, kan hij op uw hand vallen en ernstig letsel veroorzaken.

SCHARNIEREND BODEMDEKSEL

De onderste beschermkap (13) van de snijschijf (10) schuift automatisch terug als deze in contact komt met het te snijden materiaal. Om hem handmatig terug te duwen, beweegt u de onderste beschermingshendel (4).

STOFAFZUIGING

De cirkelzaag is uitgerust met een stofafzuigpoort (1) voor het afzuigen van de spanen en het stof die tijdens het zagen ontstaan.

BEDIENING / INSTELLINGEN

AAN/UIT

De netspanning moet overeenkomen met de spanning op het typeplaatje van de zaag. Houd de kettingzaag bij het starten met beide handen vast, omdat het koppel van de motor het elektrische gereedschap ongecontroleerd kan doen draaien.

Het is belangrijk er rekening mee te houden dat wanneer de motorzaag is uitgeschakeld, de bewegende delen nog enige tijd blijven draalen.

De zaag is uitgerust met een schakelaarvergrendelingsknop (16) om onbedoeld starten te voorkomen.

Inschakelen:

• Druk op de vergrendelknop van de schakelaar (16) (fig. C).
• Druk op de aan/uit knop (15).

Uitschakelen:

• Laat de druk op de schakelknop ( 15) los.

CONTROLELAMPJE VOOR SPANNINGSAANSLUITING

Wanneer de kettingzaag op het stopcontact is aangesloten, brandt het controlelampje van de spanningsaansluiting ( 3).

LASERACTIVITEIT

Kijk nooit rechtstreeks in de laserstraal of de weerkaatsing ervan op een spiegelend oppervlak en richt de laserstraal nooit op een persoon.

Het licht van de laserstraal maakt een betere controle van de bereikte snijlijn mogelijk.

De lasergenerator (22), die een accessoire is voor de zaag, is bedoeld voor gebruik bij precisiesnijwerk. De laserunit moet worden uitgeschakeld als de laser niet wordt gebruikt.

• Druk de laserschakelaartoets (21) in de aan-stand.
- De laser zal een rode lijn beginnen uit te zenden, zichtbaar op het materiaal.
- De snede moet langs deze lijn worden gemaakt.
- Schakel de laser uit als het snijden klaar is.

Stof van het snijden kan het laserlicht dof maken, daarom moet de lens van de laserprojector van tijd tot tijd worden gereinigd.

SNIJDEN

De snijlijn wordt aangegeven door de snijlijnindicator ( 7) of ( 8).

• Houd de zaag bij het begin van de werkzaamheden altijd stevig met beide handen aan beide handgrepen vast.
• De zaag mag alleen worden ingeschakeld als hij zich niet in de buurt van het te zagen materiaal bevindt.
• Duw de zaag niet met te veel kracht, maar oefen een gematigde, continue druk uit.
• Laat de snijschijf volledig tot stilstand komen wanneer het snijden voltooid is.
• Als de zaagsnede wordt onderbroken voordat hij moet worden voltooid, moet u bij het verdergaan eerst wachten tot de zaag na het starten zijn maximumtoerental heeft bereikt en vervolgens de snijschijf voorzichtig in het afgezaagde materiaal geleiden.
• Bij het zagen over de vezels van het materiaal (hout) hebben de vezels soms de neiging omhoog te komen en af te scheuren (wanneer de zaag met lage snelheid wordt verplaatst, wordt deze neiging tot een minimum beperkt).
• Zorg ervoor dat de bodembeschermer de eindpositie in zijn beweging bereikt.
• Zorg er altijd voor dat de vergrendelknop voor de zaagdiepte en de vergrendelknop voor de zaagvoet goed zijn vastgedraaid voordat u gaat zagen.
• Alleen doorslijpschijven met de juiste buitendiameter en boringsdiameter van de doorslijpschijfzitting mogen met de zaag worden gebruikt.
• Het te snijden materiaal moet stevig worden vastgezet.
• Het bredere deel van de zaagvoet moet worden geplaatst op het deel van het materiaal dat niet wordt gezaagd.

Als de afmetingen van het materiaal klein zijn, moet het materiaal worden vastgezet met een timmermansklem. Er bestaat een risico van terugslag als het zaagblad niet over het materiaal glijdt maar wordt opgetild.

Door het te zagen materiaal goed vast te houden en de zaag stevig vast te houden, hebt u het motorapparaat volledig onder controle en vermijdt u het gevaar vanverwondingen. Probeer geen korte stukken materiaal met de hand vast tehouden.

MITRE KORTEN

• Draai de vergrendelknop van de voetafstelling ( 5 ) los (fig. D).
• Stel de voet (9) met behulp van de schaal in op de gewenste hoek (van ^00 tot ^450 ).
• Draai de vergrendelknop van de voetafstelling ( 5) vast.

Denk eraan dat er een groter risico is op terugslag (grotere kans op vastlopen van het zaagblad) wanneer u op een helling zaagt, dus zorg ervoor dat het zaagblad volledig op het werkstuk is vastgeklikt. Zaag in een vloeiende beweging.

SNIJDEN DOOR IN HET MATERIAAL TE SNIJDEN

Koppel de zaag los van de stroomvoorziening voordat u aanpassingen maakt.

• Stel de gewenste snijdiepte in overeenkomstig de dikte van het te snijden materiaal.
• Kantel de zaag zodanig dat de voorkant van de zaagvoet (9) tegen het te zagen materiaal ligt en de markering ^00 voor loodrechte zaagsneden op de lijn van de beoogde zaagsnede staat.
• Zodra de zaag gepositioneerd is bij het begin van het zagen, zet u de onderbescherming (13) omhoog met behulp van de hendel voor de onderbescherming (4) ŷaagblad geheven boven het materiaal).

• Start het elektrische gereedschap en wacht tot de snijschijf op volle snelheid is.

• Laat de zaag geleidelijk zakken door de zaagplaat in het materiaal te duwen (tijdens deze beweging moet de voorrand van de zaagvoet in contact zijn met het oppervlak van het materiaal).

• Wanneer de snijschijf begint te snijden, laat u de onderste beschermkap los.
• Wanneer de zaagvoet met zijn hele oppervlak op het materiaal rust, gaat u verder met zagen door de zaag naar voren te bewegen.
• Laat de zaag nooit achteruit draaien met een draaiende doorslijpschijf, want dan bestaat het risico van terugslag.
• Voltooi de zaagsnede op de omgekeerde manier als bij het begin door de zaag rond te draaien rond de raaklijn tussen de voorkant van de zaagvoet en het werkstuk.
• Laat de zaagschijf volledig tot stilstand komen voordat u de zaag uit het materiaal trekt wanneer de zaag is uitgeschakeld.
• Indien nodig moeten de hoekafschuiningen worden afgewerkt met een zaagblad of handzaag.

SNIJDEN OF AFSNIJDEN VAN GROTE STUKKEN MATERIAAL

Bij het snijden van grotere planken of platen moeten deze goed worden ondersteund om te voorkomen dat de snijschijf schokt (terugslagverschijnsel) doordat de schijf in de snede vastloopt.

WERKING EN ONDERHOUD

Trek de stekker uit het stopcontact alvorens over te gaan tot installatie, afstelling, reparatie of bediening.

ONDERHOUD EN OPSLAG

• Het verdient aanbeveling het toestel onmiddellijk na elk gebruik te reinigen.
• Gebruik geen water of andere vloeistoffen voor het reinigen.
• Het toestel moet worden schoongemaakt met een borstel of worden schoongeblazen met perslucht onder lage druk.
• Gebruik geen reinigingsmiddelen of oplosmiddelen, aangezien deze de plastic onderdelen kunnen beschadigen.
• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het toestel te voorkomen. Maak de ventilatiesleuven niet schoon door scherpe voorwerpen zoals schroevendraaiers of soortgelijke voorwerpem de sleuven te steken.
• Indien het netsnoer beschadigd is, moet het worden vervangen door een snoer met dezelfde eigenschappen. Deze handeling moet worden toevertrouwd aan een gekwalificeerde vakman of laat het apparaat onderhouden.
• Als de commutator overmatig vonkt, moet u de toestand van de koolborstels van de motor door een gekwalificeerd persoon laten controleren.
• Bij normaal gebruik wordt de snijschijf na verloop van tijd dof. Een teken van het bot worden van de snijschijf is de noodzaak om de druk te verhogen bij het bewegen van de zaag tijdens het zagen.
• Als de maaischijf beschadigd blijkt te zijn, moet deze onmiddellijk worden vervangen.
• De snijschijf moet altijd scherp zijn.
• Bewaar het apparaat altijd op een droge plaats, buiten het bereik van kinderen.

VERVANGING VAN DE SNIJSCHIJF

• Draai met de bijgeleverde sleutel de schroef waarmee de maaischijf vastzit (12) los door tegen de wijzers van de klok in te draaien.
• Om te voorkomen dat de zaagspil gaat draaien, moet u de spil vergrendelen met de spilvergrendelingsknop (19) (afb. E) wanneer u de bevestigingsschroef van de doorslijpschijf losdraait.
  • Verwijder de buitenste flensring (11).
• Gebruik de hendel van de onderste beschermer (4) om de onderste beschermer (13) zo ver mogelijk in de bovenste beschermer (2) te schuiven (controleer nu de toestand en de werking van de terugtrekveer van de onderste beschermer).
• Steek de doorslijpschijf (10) door de gleuf in de zaagvoet (9).
• Plaats de nieuwe maaischijf in een positie waarbij de uitlijning van de tanden van de maaischijf en de pijl erop volledig in lijn zijn met de richting aangegeven door de pijl op de bovenste beschermplaat.
• Steek de snijschijf door de gleuf in de zaagvoet en monteer hem op de spindel zodat hij tegen het oppervlak van de binnenflens wordt gedrukt en gecentreerd is op de ondersnijding.
• Plaats de buitenste flensring (11) en draai de bevestigingsschroef van de maaischijf (12) met de wijzers van de klok mee vast.

Zorg ervoor dat de zaagschijf met de tanden in de juiste richting is gemonteerd. De draairichting van de spindel van het elektrische gereedschap wordt aangegeven door een pijl op de zaagbehuizing.

Wees bijzonder voorzichtig bij het vastpakken van de snijschijf. Gebruik beschermende handschoenen om uw handen te beschermen tegen contact met de scherpe tanden van de snijschijf.

VERVANGING VAN KOOLBORSTELS

Versleten (korter dan 5 mm), verbrande of gescheurde koolborstels van de motor moeten onmiddellijk worden vervangen. Vervang altijd beide koolborstels tegelijk.

Alleen een gekwalificeerd persoon mag de koolborstels vervangen met originele onderdelen.

Eventuele defecten moeten worden verholpen door de erkende servicedienst van de fabrikant.

TECHNISCHE SPECIFICATIES

RATINGGEGEVENS

Cirkelzaag 58G492
Parameter		Waarde
Voedingsspanning		230 V AC
Voedingsfrequentie		50 Hz
Nominaal vermogen		1500 W
Snelheid maaischijf (onbelast)		5800 min^-1
Buitendiameter van de snijschijf		185 mm
Binnendiameter van de snijschijf		20 mm.
Maximale snijdiepte	In een hoek van 90^	65 mm
	Onder een hoek van 45^	43 mm
Laser klasse		2
Laservermogen		< 1 mW
Golflengte van de straling		= 650 nm
Beschermingsklasse		II
IP-beschermingsgraad		IPX0
Massa		4,3 kg
Jaar van productie

GELUIDS- EN TRILLINGSGEGEVENS

Geluidsdruk	Lp_A = 98,99 dB(A) K=3 dB(A)
Geluidsvermogensniveau	Lw_A = 109,99 dB(A) K=3 dB(A)
Waarde trillingsversnelling (voorste handgreep)	a_h = 3,372 m/s^2 K=1,5 m/s^2
Waarde trillingsversnelling (achterste handgreep)	a_h = 4,553 m/s^2 K=1,5 m/s^2

Informatie over lawaai en trillingen

Het geluidsemissieniveau van het materieel wordt beschreven door: het uitgestraalde geluidsdrukniveau Lp A en het geluidsvermogensniveau Lw A (waarbij K de meetonzekerheid aangeeft). De door het materieel veroorzaakte trillingen worden beschreven door de trillingsversnellingswaarde a h (waarbij K de meetonzekerheid aangeeft).

Het geluidsdrukemissieniveau Lp A, het geluidsvermogenniveau Lw A en de trillingsversnellingswaarde a h die in deze gebruiksaanwijzing worden gegeven, zijn gemeten in overeenstemming met EN 62841-1:2015. Het opgegeven trillingsniveau a h kan worden gebruikt om apparatuur te vergelijken en om een voorlopige beoordeling van de blootstelling aan trillingen te maken.

Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het toestel. Als het apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud van het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode.

Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of wanneer het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig worden geschat, kan de totale blootstelling aan trillingen aanzienlijk lager uitvallen.

Om de gebruiker tegen de gevolgen van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden getroffen, zoals cyclisch onderhoud van de machine en de werkinstrumenten, het zorgen voor een adequate handtemperatuur en een goede organisatie van het werk.

MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten naar een daartoe bestem afvalverwerkingsbedrijf worden gebracht. Neem contact op met uw productdealer of de plaatselijke overheid voor informatie over verwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet milieuvriendelijk zijn. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de volksgezondheid.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van dit handboek (hierna: "Handboek"), inclusief, onder andere. De tekst, foto's, diagrammen, tekeningen, alsmede de samenstelling ervan, behoren uitsluitend toe aan Grupa Topex en zijn onderworpen aan wettelijke bescherming krachtens de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (d.w.z. Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren en wijzigen voor commerciële doeleinden van het gehele Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiel- en strafrechtelijke aansprakelijkheid.

EG-verklaring van overeenstemming

Fabrikant: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285 Warschau

Product: Cirkelzaag

Artnr.: 58G492

Handelsbenaming: GRAPHITE

Serienummer: 00001 ÷ 99999

Deze conformiteitsverklaring wordt afgegeven onder de uitsluitende verantwoordelijkheid van de fabrikant.

Het hierboven beschreven product voldoet aan de volgende documenten:

Machinerichtlijn 2006/42/EG

Richtlijn elektromagnetische compatibiliteit 2014/30/EU

RoHS-richtlijn 2011/65/EU zoals gewijzigd bij Richtlijn 2015/863/EU

En voldoet aan de eisen van de volgende normen:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017; EN 55014-2:2015; NL IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

Deze verklaring heeft alleen betrekking op de machine in de staat waarin zij in de handel is gebracht en heeft geen betrekking op onderdelen toegevoegd door de eindgebruiker of daaropvolgende acties uitgevoerd door de eindgebruiker.

Naam en adres van de persoon die in de EU woont of gevestigd is en gemachtigd is om de technische documentatie op te stellen:

Ondertekend namens:

Grupa Topex Sp. Z o.o. Sp.K.

Bijenkorf. Grensgebied 2/4

02-285 Warschau

Pawel Kowalski

Kwaliteitsvertegenwoordiger van GRUPA TOPEX
