58G492 - Пила Graphite - Безкоштовний посібник користувача

Тип продукту	Ручна циркулярна пила
Бренд	Graphite
Модель	58G492
Напруга живлення	230 В змінного струму
Частота	50 Гц
Номінальна потужність	1500 Вт
Швидкість холостого ходу	5800 хв⁻¹
Зовнішній діаметр диска	185 мм
Внутрішній діаметр диска	20 мм
Макс. глибина різання під 90°	65 мм
Макс. глибина різання під 45°	43 мм
Клас лазера	2
Потужність лазера	< 1 мВт
Довжина хвилі лазера	650 нм
Клас захисту	II (подвійна ізоляція)
Ступінь захисту	IPX0
Вага	4,3 кг
Рівень звукового тиску (LpA)	98,99 дБ(А) (K=3 дБ)
Рівень звукової потужності (LwA)	109,99 дБ(А) (K=3 дБ)
Вібрація передньої рукоятки (ah)	3,372 м/с² (K=1,5 м/с²)
Вібрація задньої рукоятки (ah)	4,553 м/с² (K=1,5 м/с²)
Регулювання глибини	0-65 мм, з важелем блокування
Регулювання кута	0° до 45°, з кнопкою фіксації
Паралельний упор	Так, входить до комплекту
Видалення пилу	Відвідний патрубок
Напрямний лазер	Так, окремий вимикач
Нижній захисний кожух	Шарнірний, автоматичне відведення
Блокування шпинделя	Так, для заміни диска
Замінні вугільні щітки	Так, мінімальна довжина 5 мм
Обслуговування	Суха чистка, продувка стисненим повітрям
Зберігання	Сухе місце, недоступне для дітей

Часті запитання - 58G492 Graphite

Які матеріали можна різати циркулярною пилкою Graphite 58G492?

Ця пилка призначена для різання деревини та деревних матеріалів. Не використовуйте невідповідні диски або для різання металу чи пластику. Дотримуйтесь рекомендацій виробника.

Як відрегулювати глибину різання?

Послабте важіль блокування глибини різання (18), встановіть бажану глибину за шкалою, потім зафіксуйте важіль. Максимальна глибина під 90° становить 65 мм.

Як уникнути зворотного удару (kickback)?

Тримайте пилку міцно двома руками, розташуйте тіло з одного боку лінії різання, використовуйте добре заточені диски, не примушуйте різ, і правильно підтримуйте великі деталі. Відпустіть вимикач у разі заклинювання.

Як замінити пилковий диск?

Відключіть прилад. Використовуйте шестигранний ключ з комплекту, щоб відкрутити кріпильний гвинт (проти годинникової стрілки). Заблокуйте шпиндель кнопкою фіксації. Встановіть новий диск, дотримуючись напрямку обертання. Затягніть гвинт.

Лазер не працює, що робити?

Перевірте, чи вимикач лазера (21) знаходиться у положенні увімкнено. Протріть лінзу лазера м'якою тканиною. Якщо проблема не зникає, зверніться до служби підтримки. Ніколи не замінюйте лазерний блок на інший тип.

Які засоби захисту слід використовувати?

Використовуйте захисні окуляри, навушники, протипиловий респіратор та рукавички під час роботи з дисками. Для різання деревини використовуйте систему пиловидалення.

Чи можна використовувати пилку в стаціонарному режимі (закріпленою на столі)?

Ні, пилка не призначена для стаціонарного використання. Її слід тримати в руках. Ніколи не використовуйте її з імпровізованим різальним столом.

Як доглядати за пилкою після використання?

Очистіть прилад щіткою або стисненим повітрям (низький тиск). Не використовуйте воду або розчинники. Регулярно очищуйте вентиляційні отвори. Перевіряйте стан вугільних щіток і замінюйте їх, якщо вони зношені (<5 мм).

Що робити, якщо диск застряг у матеріалі?

Негайно відпустіть вимикач і тримайте пилку нерухомо до повної зупинки диска. Не виймайте диск, що рухається. Потім з'ясуйте причину заклинювання (тупий диск, неправильна підтримка матеріалу тощо).

Яка максимальна швидкість диска?

Швидкість холостого ходу становить 5800 хв⁻¹. Завжди дотримуйтесь максимальної швидкості, зазначеної на різальному диску. Використовуйте лише сумісні диски (діаметр 185 мм, посадковий отвір 20 мм).

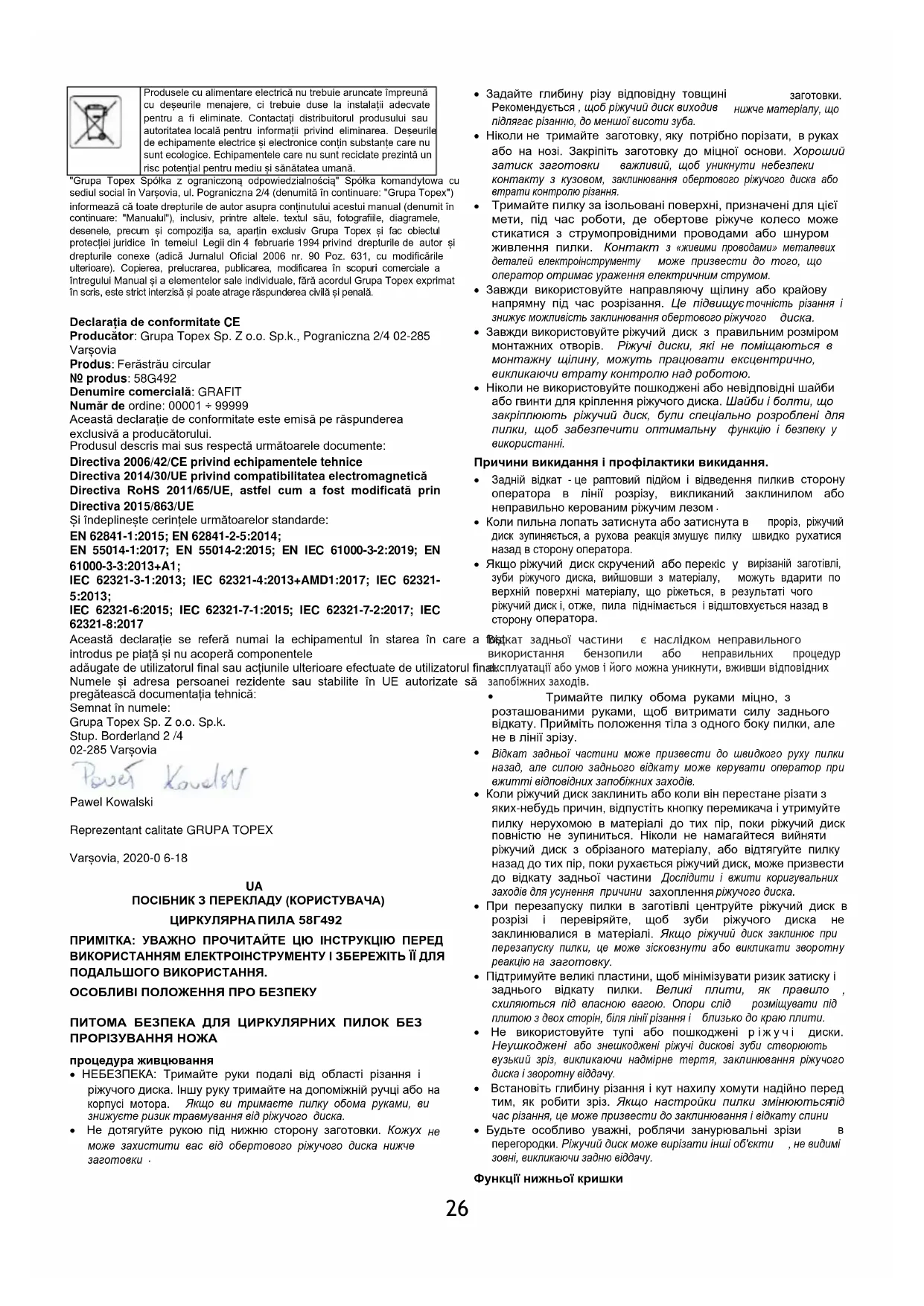

ПОСІБНИК КОРИСТУВАЧА 58G492 Graphite

UA ПОСІБНИК З ПЕРЕКЛАДУ (КОРИСТУВАЧА) 26

CZ PŘEKLAD (UŽIVATELSKÉ) PŘÍRUČKY 30

SK PREKLAD (POUŽIVATEL'SKEJ) PRÍRUČKY 34

SL PREVOD (UPORABNIŠKI) PRIROČNIK....38

LT VERTIMO (NAUDOTOJO) VADOVAS 42

LV TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA....46

EE TÖLKIMISE (KASUTAJA) KÄSIRAAMAT 49

BG ПРЕВОД (РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ)......53

HR PRIRUČNIK ZA PRIJEVOD (KORISNIK) 58

SR ПРИРУЧНИК ЗА ПРЕВОЂЕЊЕ (КОРИСНИК)......62

ПРИМІТКА: УВАЖНО ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ ПЕРЕД ВИКОРИСТАННЯМ ЕЛЕКТРОІНСТРУМЕНТУ І ЗБЕРЕЖІТЬ ЇЇ ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ.

ОСОБЛИВІ ПОЛОЖЕННЯ ПРО БЕЗПЕКУ

ПИТОМА БЕЗПЕКА ДЛЯ ЦИРКУЛЯРНИХ ПИЛОК БЕЗ ПРОРИЗУВАННЯ НОЖА

процедура жив Czechювання

• НЕБЕЗПЕКА: Тримайте руки подалі від області різання і ріжучого диска. Іншу руку тримайте на допоміжній ручці або на корпусі мотора. Якщо ви тримасте пилку обома руками, ви знижуєте ризик травмування від ріжучого диска.

• Не дотягуйте рукою під нижню сторону заготовки. Кожух не може захистити вас від обертового ріжучого диска нижче заготовки.

• Задайте глибину різу відповідну товщині заготовки. Рекомендується, щоб ріжучий диск виходив нижче матеріалу, що підлягає різанню, до меншої висоти зуба.

• Ніколи не тримайте заготовку, яку потрібно порізати, в руках або на нозі. Закріпіть заготовку до міцної основи. Хороший затиск заготовки важливий, щоб уникнути небезпеки контакту з кузовом, заклинювання обертового ріжучого диска або втрати контролю різання.
• Тримайте пилку за ізольовані поверхні, призначені для цієї мети, під час роботи, де обертове ріжуче колесо може стикатися з струмопровідними проводами або шнуром живлення пилки. Контакт з «живими проводами» металевих деталей електроінструменту може призвести до того, що оператор отримає ураження електричним струмом.
• Завжди використовуйте направляючу щілину або крайову напрямну під час розрізання. Це підвищує точність різання і знижує можливість заклинювання обертового ріжучого диска.
• Завжди використовуйте ріжучий диск з правильним розміром монтажних отворів. Ріжучі диски, які не поміщаються в монтажну щілину, можуть працювати ексцентрично, викликаючи втрату контролю над роботою.
• Ніколи не використовуйте пошкоджені або невідповідні шайби або гвинти для кріплення ріжучого диска. Шайби і болти, що закріплюють ріжучий диск, були спеціально розроблені для пилки, щоб забезпечити оптимальну функцію і безпеку у використанні.

Причини викидання і профілактики викидання.

• Задній відкат - це раптовий підюм і відведення пилкив сторону оператора в лінії розрізу, викликаний заклинилом або неправильно керованим ріжучим лезом.
• Коли пильна лопать затиснута або затиснута в проріз, ріжучий диск зупиняється, а рухова реакція змушує пилку швидко рухатися назад в сторону оператора.
• Якщо ріжучий диск скручений або перекіс у вирізаній заготівлі, зуби ріжучого диска, вийшовши з матеріалу, можуть вдарити по верхній поверхні матеріалу, що ріжеться, в результаті чого ріжучий диск і, отже, пила піднімається і відштовхується назад в сторону оператора.

а відкат задньої частини є наслідком неправильного використання бензопили або неправильних процедур finанксплуатації або умов і його можна уникнути, вживши відповідних ў запобіжних заходів.

- Trимайте пилку обома руками міцно, з розташованими руками, щоб витримати силу заднього відкату. Прийміть положення тіла з одного боку пилки, але не в лінії зрізу.

• Відкат задньої частини може призвести до швидкого руху пилки назад, але силою заднього відкату може керувати оператор при ежитті відповідних запобіжних заходів.
• Коли ріжучий диск заклинить або коли він перестане різати з яких-небудь причин, відпустіть кнопку перемикача і утримуйте пилку нерухомою в матеріалі до тих пір, поки ріжучий диск повністю не зупиниться. Ніколи не намагайтеся вийняти ріжучий диск з обрізаного матеріалу, або відтягуйте пилку назад до тих пір, поки рухається ріжучий диск, може призвести до відкату задньої частини Дослідити і вжити коригувальних заходів для усунення причини захоплення ріжучого диска.
• При перезапуску пилки в заготівлі центруйте ріжучий диск в розрізі і перевіряйте, щоб зуби ріжучого диска не заклинювалися в матеріалі. Якщо ріжучий диск заклинює при перезапуску пилки, це може зісковзнути або викликати зворотну реакцію на заготовку.
• Підтримуйте великі пластини, щоб мінімізувати ризик затиску і заднього відкату пилки. Великі плити, як правило, схиляються під власною вагою. Опори слід розміщувати під плитою з двох сторін, біля лінії різання і близько до краю плити.
• Не використовуйте тупі або пошкоджені ріжучі диски. Неушкоджені або знешкоджені ріжучі дискові зуби створюють вузький зріз, викликаючи надмірне тертя, заклинювання ріжучого диска і зворотну віддачу.
• Встановіть глибину різання і кут нахилу хомути надійно перед тим, як робити зріз. Якщо настройки пилки змінюються під час різання, це може призвести до заклинювання і відкату спини
• Будьте особливо уважні, роблячи занурювальні зрізи в перегородки. Ріжучий диск може вирізати інші об'єкти , не видимі зовні, викликаючи задню віддачу.

Функції нижньої кришки

• Перевіряйте нижній кожух перед кожним використанням, щоб переконатися, що він правильно втягнутий. Не використовуйте пилку, якщо нижній кожух вільно не рухається і не відривається відразу. Ніколи не прикріплюйте і не залишайте нижній охоронець у відкритому положенні. Якщо пилку випадково впали, нижній кожух може бути зігнутий. Підніміть нижній кожух, використовуючи ручку відведення назад, і переконайтеся, що вона вільно рухається і не торкається ріжучого леза або будь-якої іншої частини машини для кожного купа і глибини налаштування різу.
• Перевірте функцію нижньої сторожової пружини. Якщо охорона і пружина не працюють належним чином, перед використанням їх слід відремонтувати. Страцьовування нижнього кожуха може бути уповільнено пошкодженими деталями, липким відкладом або накопиченням відходів .
• Ручне зняття нижнього кожуха дозволяється тільки при спеціальних порізах, таких як «порізи занурення» і «складні порізи». Підніміть нижній кожух за допомогою відкатної ручки і коли ріжучий диск проникне в матеріал, нижній кожух спід відпустити. При всіх інших порізах рекомендується, щоб нижній кожух працюває автоматично.
• Завжди спостерігайте, щоб нижній кожух закривав ріжучий диск, перш ніж покласти пилку на верстат або підлогу. Непокритий ріжучий диск, що обертається, призведе до того, що пила поверне назад, розрізаючи що-небудь на своєму шляху. Враховуйте час, необхідний для зупинки ріжучого диска після виключення.

Додаткові інструкції з безпеки Запобіжні заходи

• Не можна використовувати пошкоджені або деформовані ріжучі диски.
• Не можна використовувати шліфувальні круги.
• Використовуйте тільки рекомендовані виробником ріжучі диски, які відповідають вимогам EN 847-1.
• Не можна використовувати ріжучі диски, які не мають зубців з твердосплавними кінчиками.
• Пил з певних порід деревини може бути небезпечною для здоров'я. Прямий фізичний контакт з пилом може спричинити алергічні реакції та/або захворювання

дихальна система у оператора або сторонніх спостерігачів. Дубовий і буковий пили вважаються канцерогенними, особливо в зв'язку з речовинами обробки деревини (консервантами для деревини).

• Використовуйте засоби індивідуального захисту, такі як:
- слухові протектори для зниження ризику втрати слуху;
- захист очей;
- захист органів дихання для зниження ризику вдихання шкідливого пилу;
- рукавички для обробки ріжучих дисків та інших грубих і гострих матеріалів (ріжучі диски по можливості повинні утримуватися за отвір);
• Підключіть систему пиловидалення при різанні деревини.

Безпечна робота

• Важливо підбирати ріжучий диск за типом матеріалу, що підлягає різанню.
• Не використовуйте бензопилу для різання інших матеріалів, крім дерева або матеріалів на основі дерева.
• Не використовуйте бензопилу без кожуха або при її закупорці.
• Пол в зоні, де працює верстат, повинен добре обслуговуватися без сипучого матеріалу або виступів.
• Необхідно забезпечити достатне освітлення робочої зони.
• Співробітник, що експлуатує машину, повинен бути належним чином навчений використанню, експлуатації та керованості машиною.
  • Використовуйте тільки гострі ріжучі диски.
• Зверніть увагу на максимальну швидкість, зазначену на ріжучому диску.
• Слідкуйте за тим, щоб використовувані деталі відповідали рекомендаціям виробника.
• Блискуча листова сталь (або інші матеріали зі світловідбиваючою поверхнею) не дозволяє використовувати лазерне світло, так як це потім може призвести до небезпечних відображень по відношенню до оператора, третіх осіб або тварин.
• Не можна замінювати лазерний блок на інший тип. Всі ремонтні роботи повинні проводитися виробником або уповноваженою особою.

УВАГА: Коригування, крім зазначених у цьому посібнику, пов'язані з ризиком впливу лазерного випромінювання!

УВАГА: Пристрій призначений для роботи в приміщенні.

Незважаючи на використання за своєю суттю безпечної конструкції, застосування заходів безпеки і додаткових захисних заходів, завжди є залишковий ризик травмування під час роботи.

Пояснення використаних піктограм:

• Відключайте пилку від електромережі при проведенні технічного обслуговування.
• Якщо шнур живлення в процесі роботи стає пошкодженим, негайно відключіть блок живлення. НЕ ТОРКАЙТЕСЯ ШНУРА ЖИВЛЕННЯ ПЕРЕД ВІДКЛЮЧЕННЯМ БЛОКУ ЖИВЛЕННЯ.
• Якщо пилка оснащена лазером, лазер не можна замінювати іншим типом і будь-який ремонт повинен проводитися за допомогою
• служба. Не наводьте лазерний промінь на людей або тварин.
• Не варто використовувати цей засіб в стаціонарному режимі. Це не так
• призначений для використання з обробним столом.
• Зафіксуйте заготовку на стійкій поверхні і закріпіть її за допомогою хомута або лещат, щоб виключити рух. Цей вид затиску заготовки більш безпечний
• ніж тримати в руці предмет.
• Дочекайтеся, поки лезо повністю зупиниться, перш ніж покласти інструмент вниз. Ріжуче лезо може заклинити і призвести до втрати контролю над інструментом.

ПРАВИЛА БЕЗПЕКИ ЛАЗЕРНОГО ПРИЛАДУ

Лазерний пристрій, що використовується при побудові пилки, - клас 2, з максимальною потужністю <1 мВт, при довжині хвилі

випромінювання λ = 650 нм. Такий прилад не є небезпечним для зору, але не можна дивитися прямо в бік джерела випромінювання (ризик тимчасової сліпоти).

ПОПЕРЕДЖЕННЯ. Не заглядайте прямо в лазерний світловий пучок. Це створює ризик небезпеки. Дотримуйтесь наступних правил безпеки.

• Використовуйте лазерний прилад відповідно до рекомендацій виробника.
• Ніколи навмисно або ненавмисно не направляйте лазерний промінь на людей, тварин або об'єкт, відмінний від робочого матеріалу.
• Лазерний промінь не повинен бути випадково спрямований в бік очей сторонніх спостерігачів і тварин більше 0, 25 секунди, наприклад, шляхом наведення світлового променя через дзеркала.
• Завжди необхідно стежити за тим, щоб лазерне світло було спрямовано на матеріал, який не має світловідбиваючих поверхонь.

• Довжина хвили: 650 нм; Потужність: < 1 МВт EN 60825-1:2014

9

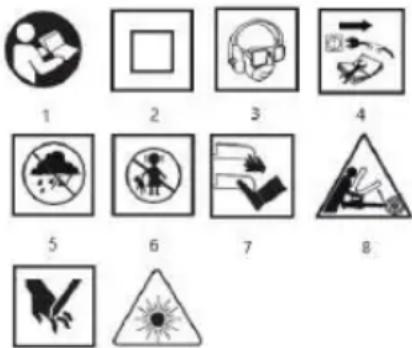

1. Ознайомтеся з інструкцією з експлуатації та дотримуйтесь попереджень та умов безпеки, що містяться в них.
2. Пристрій ізоляції другого класу
3. Надягати засоби індивідуального захисту (захисні окуляри, засоби захисту вух, протипилова маска)
4. Перед обслуговуванням або ремонтом

від'єднайте шнур живлення.

1. Захищати від дощу.
2. Тримайте дітей подалі від приладу.
3. Тримайте кінцівки подалі від ріжучих елементів!
4. Небезпека внаслідок віддачі.
5. З обережністю ризикують порізати руки, порізати пальці.
6. Примітка: Лазерне випромінювання.

БУДІВНИЦТВО І ЗАСТОСУВАННЯ

Циркулярна пила являє собою електроінструмент ручного типу з ізоляцією класу II. Він приводиться в дію однофазним двигуном-комутатором. Цей вид електроінструменту широко використовується для розпилювання деревини і матеріалів на основі деревини. Його не слід використовувати для розпилювання дров. Спроби використання пилки в цілях, відмінних від зазначених, будуть вважатися недоцільним використанням. Використовуйте циркулярну пилку тільки з відповідними дисковими лезами з твердосплавними наконечниками. Циркулярна пила призначена для легкої роботи в сервісних майстернях і для всіх робіт в області самостійної самодіяльної діяльності (DIY).

Не варто зловживати електроінструментом.

Нумерація, наведена нижче, відноситься до компонентів агрегату, показаним на графічних сторінках цієї інструкції.

1. Насадка на элив пилу
2. Верхнякришка
3. Світловий індикатор для підключення до напруги
4. Нижній важіль охорони
5. Ручка замка для установки ніг
6. Ручка блокування паралельної направляючої замка

7. Індикатор лінії різання на 45°

8. Індикатор лінії різання на 0°

9. Ставка

10. Ріжучий диск

11. Фланцевашайба

12. Відрізний фіксуючий гвинт колеса

13. Нижнякришка

14. Передня ручка

15. Комутатор

16. Кнопка блокування перемикача

17. Базоваручка

18. Важіль блокування глибини різання

19. Кнопка блокування шпинделя

20. Лазернийперемикач

21. Лазерна

22. Паралельнийнапрямний

* Між кресленням і виробом можуть бути відмінності.

ОБЛАДНАННЯ ТА КОМПЛЕКТУЮЧИ

ПІДГОТОВКА ДО РОБОТИ

УСТАНОВКА ГЛИБИНИ РІЗАННЯ

Глибина різання під прямим кутом може регулюватися від 0 до 65 мм

• Послабити важіль блокування глибини різання ( 18).
• Встановіть потрібну глибину різання (за допомогою накипу).

Зафіксуйте важіль блокування глибини різання (18) (мал. А). ПІДГОНКА ПАРАЛЕЛЬНОЇ НАПРАВЛЯЮЧОЇ ПОРІЗЦІ

Використовуйте паралельну направляючу при розрізі матеріалу на вуські шматки. Напрямна може кріпитися з правого або лівого боку електроінструменту.

• Послабте паралельну ручку направляючого замка ( 6).
• Вставте паралельну напрямну планку (23) в два отвори в стопі пилки (9).
  • Встановіть потрібну відстань (за допомогою шкали).
• Закріпіть паралельну напрямну (23) за допомогою паралельної направляючої ручки замка (6) (рис. Б).

Паралельна направляюча ( 23) також може використовуватися для митрових зрізів від ^00 до ^450 .

Ніколи не дозволяйте своїй руці або пальцям перебувати за біжить пилкою. При виникненні віддачі пилка може впасти на руку, завдавши серйозної травми.

КРИШКА НАВІСНОГО ДНА

Нижній кожух (13) ріжучого диска (10) автоматично відштовхується назад при зіткненні з матеріалом, що ріжеться. Щоб відсунути його вручну, пересуньте нижній важіль охорони (4).

ВИДОБУТОК ПИЛУ

Циркулярна пила оснащена пиловидобувним портом (1) для вилучення стружки і пилу, що утворюється при різанні.

ЕКСПЛУАТАЦІЯ / НАЛАШТУВАННЯ

УВІМКНЕННЯ/ВИМКНЕННЯ

Напруга мережі повинна відповідати рейтингу напруги на рейтинговій табличці пилки. Тримайте бензопилу обома руками при пуску, так як крутний момент мотора може привести до того, що електроінструмент буде безконтрольно обертатися.

Важливо враховувати, що при вимкненому пилці її рухомі частини ще деякий час крутяться.

Пила оснащена кнопкою блокування перемикача (16) для запобігання випадкового запуску.

Включення:

• Натисніть кнопку блокування перемикача ( 16) (рис. В).
• Натисніть кнопку вмикання/вимикання ( 15).

Відключення:

• Відпустіть тиск на кнопку вимикача ( 15).

СВІТЛОВИЙ ІНДИКАТОР ДЛЯ ПІДКЛЮЧЕННЯ ДО НАПРУГИ

При підключенні бензопили до розетки підсвічується індикатор з'єднання напруги ( 3).

ЛАЗЕРНА ДІЯ

Ніколи не дивіться прямо в лазерний промінь або його відображення від дзеркальної поверхні і ніколи не направляйте лазерний промінь на будь-яку людину.

Світло лазерного променя дозволяє краще контролювати досягнуту лінію розрізу.

Лазерний генератор ( 22), який є аксесуаром для пилки , призначений для використання в точному різанні. Лазерний блок слід вимикати, коли лазер не використовується.

• Натисніть кнопку лазерного перемикача ( 21) у положення включення.
• Лазер почне випромінювати червону лінію, видиму на матеріалі.
  • Зріз слід проводити по цій лінії.
  • Вимикайте лазер, коли різання буде завершено.

Пил від різання може приглушити лазерне світло, саме тому лінзу лазерного проектора потрібно час від часу чистити.

РІЗАННЯ

Лінія різання позначається індикатором лінії різання ( 7 ) або (8).

• Приступаючи до роботи, завжди тримайте пилку надійно обома руками, використовуючи обидві ручки.
• Пилку потрібно включати тільки тоді, коли вона знаходиться далеко від матеріалу, що ріжеться.
• Чи не штовхайте пилку з надмірною силою, прикладайте помірний, безперервний тиск

- Дайте ріжучому диску повністю зупинитися, коли різання буде завершено.

- Якщо зріз перерваний до того, як його передбачається завершити, при продовженні спочатку дочекайтеся, поки пила досягне максимальної швидкості після запуску, а потім акуратно направляйте ріжучий диск в обрізаний матеріал.

- При розрізанні поперек волокон матеріалу (дерева) іноді волокна мають властивість підниматися вгору і відриватися (переміщення пилки на невеликій швидкості зводить до мінімуму виникнення цієї тенденції).

- Слідкуйте за тим, щоб нижній кожух досяг кінцевого положення в своєму русі.

• Завжди стежте за тим, щоб глибина зрізу ручки замка і ручки замка для постановки стопи пилки була належним чином затягнутаперед різанням.
• 3 пилкою повинні використовуватися тільки ріжучі диски з правильним зовнішнім діаметром і діаметром отвору ріжучого диска.
• Матеріал, що підлягає різанню, повинен бути знерухомлений надійно.
• Більш широку частину стопи пилки слід розмістити на тій частині матеріалу, яка не ріжеться.

Якщо розміри матеріалу невеликі, матеріал необхідно утримати столярним затискачем. Є ризик відкату, якщо пильне лезо не ковзне по матеріалу, а буде піднято.

Адекватна стриманість матеріалу, що підлягає різанню, і міцне утримання пилки гарантують, що ви маєте повний контроль над електроінструментом, тим самим уникаючи небезпеки травми. Не намагайтеся підтримати короткі шматки матеріалу вручну.

МИТРОВІ СКОРОЧЕННЯ

• Відрегулюйте стопу ( 9) під потрібним кутом (від 00 до 450) за допомогою шкали.
  • Затягнути ручку блокування установки стопи ( 5).

Пам'ятайте, що існує більший ризик відкату (більша можливість заклинювання пильного леза) при різанні під нахилом, тому переконайтеся, що пильне лезо повністю зайнято з заготівлею. Вирізати плавними рухами.

РІЗАННЯ ШЛЯХОМ РОЗРІЗАННЯ НА МАТЕРИАЛ

Від'єднайте пилку від джерела живлення перед внесенням коректив.

Встановіть потрібну глибину зрізу, відповідну товщині матеріалу, що підлягає різанню.
- Нахиліть пилку так, щоб передній край пильної стопи (9) знаходився проти матеріалу, що підлягає різанню, а позначка 00 для перпендикулярних розрізів була на лінії передбачуваного зрізу.
- Після того, як пила була розташована на початку різання, підніміть нижній кожух (13) за допомогою нижнього важеля кожуха (4) (пильне лезо піднято над матеріалом).
- Запустіть електроінструмент і дочекайтеся, поки ріжучий диск досягне повної швидкості.

- Поступово опускайте пилку, занурюючи ріжучий диск в матеріал (під час цього руху передній край стопи пилки повинен стикатися з поверхнею матеріалу).

- Коли ріжучий диск почне різати, відпустіть нижній кожух.

- Коли спиляна нога спирається на матеріал всією його поверхнею, продовжуйте різання, просуваючи пилку вперед.

- Ніколи не повертайте пилку назад за допомогою обертового відсічного колеса, оскільки існує ризик відкату назад.

- Завершіть розріз зворотним способом до його початку обертаючи пилку навколо лінії зіткнення між переднім краєм пильної ноги і заготовкою.

- Дозвольте його ріжучому диску повністю зупинитися, перш ніж витягнути пилку з матеріалу при вимкненому вигляді пилки.

- При необхідності кутові скоси слід добивати пилкою або ножівкою.

НАРІЗКА АБО РОЗ'ЄДНАННЯ ВЕЛИКИХ ШМАТКІВ МАТЕРИАЛУ

При різанні більших дощок або дощок їх необхідно правильно підтримувати, щоб уникнути можливого ривка ріжучого диска (явище віддачі) через заклинювання диска в розрізі.

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Від'єднайте шнур живлення від розетки мережі перед проведенням будь-якої установки, регулювання, ремонту або експлуатації.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ

• Чистити прилад рекомендується відразу після кожного використання.

• Не використовуйте для очищення воду або інші рідини.

• Агрегат слід чистити щіткою або продувати стисненим повітрям низького тиску.

• Не використовуйте будь-які миючі засоби або розчинники, так як вони можуть пошкодити пластикові деталі.
• Регулярно очищайте вентиляційні щілини в корпусі мотора, щоб запобігти перегріву агрегату. Не очищайте вентиляційні щілини, вставляючи в щілини гострі предмети , такі як викрутки або подібні предмети
• При пошкодженні силового кабелю його необхідно замінити на кабель тих же характеристик. Цю операцію слід довірити кваліфікованому фахівцеві або обслуговувати прилад.
• Якщо на комутаторі виникає надмірне іскріння , перевірте стан вугільних щіток мотора кваліфікованою особою.
• При нормальній роботі ріжучий диск через деякий час стає тьмяним. Ознакомю притуплення ріжучого диска є необхідність підвищення тиску при переміщенні пилки при різанні.
• Якщо виявлено, що ріжучий диск пошкоджений, його потрібно негайно замінити.
  • Ріжучий диск завжди повинен бути гострим.
• Завжди зберігайте прилад в сухому місці в недоступному для дітей місці.

ЗАМІНА РІЖУЧОГО ДИСКА

• За допомогою передбаченого шпангоута відкрутіть гвинт, що утримує ріжучий диск (12), повертаючи проти годинникової стрілки.
• Щоб пильне шпиндель не оберталося, зафіксуйте шпиндель кнопкою блокування шпинделя (19) (рис. Д) при відкручуванні відрізаного колеса фіксуючого гвинта.
• Зніміть зовнішню фланцеву шайбу ( 11 ).
• За допомогою нижнього сторожового важеля ( 4) перемістіть нижній кожух (13) так, щоб він втягнувся якомога далі в верхню варту (2) (в цей час перевірте стан і функцію нижньої кожухової пружини втягування ).
  • Витягніть ріжучий диск (10) через щілину в пильній нозі (9).
• Помістіть новий ріжучий диск в положення, коли вирівнювання зубів ріжучого диска і стрілки на ньому повністю відповідають напрямку, показаному стрілкою на верхньому кожусі.
• Вставте ріжучий диск через щілину в пильній нозі і змонтуйте його на шпиндель так, щоб він був притиснутий до поверхні внутрішнього фланця і центрувався на його підрізі.
• Підійдіть під зовнішню фланцеву шайбу (11) і закрутіть ріжучий диск фіксуючим гвинтом (12) поворотом за годинниковою стрілкою.

Слідкуйте за тим, щоб ріжучий диск був змонтований з вирівняними в правильному напрямку зубцями. Напрямок обертання шпинделю електроінструменту показує стрілка на корпусі пилки.

Особливу обережність необхідно дотримуватися при захопленні ріжучого диска. Захисні рукавички необхідно використовувати для того, щоб ваші руки були захищені від контакту з гострими зубами ріжучого диска.

ЗАМІНА ВУГІЛЬНИХ ЩІТОК

Зношені (коротше 5 мм), згорілі або тріснуті моторні вугільні щітки необхідно негайно замінити. Завжди замінюйте обидві вугільні щітки одночасно.

Тільки кваліфікована людина повинна замінити вугільні щітки, використовуючи оригінальні деталі.

Будь-які дефекти повинні бути виправлені уповноваженим сервісним відділом виробника.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ДАНІ РЕЙТИНГУ

Циркулярна пила 58G492
Параметр		Цінність
Напруга живлення		230 В змінного струму
Періодичність подачі		50 Гц
Номінальна потужність		1500 Вт
Швидкість різання диска (без навантаження)		5800^хв-1
Зовнішній діаметр ріжучого диска		185 мм
Внутрішній діаметр ріжучого		20 мм
диска
Максимальна глибина зрізу	Під кутом 90°	65 мм
	Під кутом 45°	43 мм
клас лазера		2
потужність лазера		< 1 мВт
Довжина хвилі випромінювання		= 650 нм
Клас захисту		II
Ступінь захисту IP		IPX0
Масового		4,3 кг
рік випуску

ДАНІ ПРО ШУМ І ВІБРАЦІЮ

Рівень звукового тиску	Lp_A = 98,99 dB(A) K= 3 dB(A)
Рівень потужності звуку	Lw_A = 109,99 dB(A) K= 3 dB(A)
Значення прискорення вібрації (передня ручка)	a_h = 3,372 м/с^2 K= 1,5 м/с^2
Значення прискорення вібрації (задня ручка)	a_h = 4,553 м/с^2 K= 1,5 м/с^2

Інформація про шум і вібрацію

Рівень шумопосилення обладнання описується: випромінюваним рівнем звукового тиску Lр, і рівнем потужності звуку Lw (де К позначає невизначеність вимірювання). Коливання, що випромінюються обладнанням, описуються величиною прискорення вібрації а, (де К - невизначеність вимірювання). Рівень випромінювання звукового тиску Lp, рівень потужності звуку Lw, і значення прискорення вібрації а, наведене в цих інструкціях, були виміряні відповідно до EN 62841-1:2015. Рівень вібрації а, заданий може бути використаний для порівняння обладнання і для проведення попередньої оцінки вібраційного впливу.

Наведений рівень вібрації є лише представником основного використання агрегату. Якщо агрегат використовується для інших застосувань або з іншими робочими інструментами, рівень вібрації може змінитися. На більш високий рівень вібрації буде впливати недостатнє або занадто нечасте обслуговування агрегату. Причини, наведені вище, можуть призвести до підвищеного впливу вібрації протягом усього робочого періоду.

Для того щоб точно оцінити вплив вібрації, необхідно враховувати періоди, коли прилад вимкнений або коли він включений, але не використовується для роботи. Коли всі фактори точно оцінені, загальний вплив вібрації може бути значно нижче.

3 метою захисту користувача від впливу вібрації повинні бути впроваджені додаткові заходи безпеки, такі як циклічне обслуговування машини і робочих інструментів, забезпечення належної температури рук і належна організація роботи.

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вироби з електричним живленням не повинні утилізуватис разом з побутовими відходами, а повинні бути вивезені н відповідні об'єкти для утилізації. Зверніться до дилера продукції або місцевого органу влади для отримання інформації про утилізацію. Відходи електричного та електронного обладнання містять речовини, які не є екологічно чистими. Обладнання, яке не переробляється, становить потенційний ризик для навколишнього середовища і здоров'я людини.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa з зареєстрованим офісом у Варшаві, вул. Погранічна 2/4 (далі: "Grupa Topex") повідомляє, що всі авторські права на зміст цієї інструкції (далі: "Посібник"), включаючи, серед інших. Його текст, фотографії, схеми, малюнки, а також його склад належать виключно Grupa Topex і підлягають правовій охороні відповідно до Закону від 4 лютого 1994 року про авторське право і суміжні права (тобто Журнал законів 2006 р. No 90 Poz. 631, зі змінами). Копювання, обробка, публікація, зміна в комерційних цілях всього Посібника та окремих його елементів, без згоди Grupa Topex, вираженої в письмовий формі, суворо заборонена і може призвести до цивільної та кримінальної відповідальності.

ПОДГОТОВКА ЗА РАБОТА

Grupa Топекс Sp. Z o.o. Сп.к.
