| Tip produs | Ferăstrău circular portabil |
| Marcă | Graphite |
| Model | 58G492 |
| Tensiune de alimentare | 230 V AC |
| Frecvență | 50 Hz |
| Putere nominală | 1500 W |
| Viteză în gol | 5800 min⁻¹ |
| Diametru exterior al pânzei | 185 mm |
| Diametru interior al pânzei | 20 mm |
| Adâncime de tăiere max. la 90° | 65 mm |
| Adâncime de tăiere max. la 45° | 43 mm |
| Clasă laser | 2 |
| Putere laser | < 1 mW |
| Lungime de undă laser | 650 nm |
| Clasă de protecție | II (izolație dublă) |
| Indice de protecție | IPX0 |
| Greutate | 4,3 kg |
| Nivel de presiune acustică (LpA) | 98,99 dB(A) (K=3 dB) |
| Nivel de putere acustică (LwA) | 109,99 dB(A) (K=3 dB) |
| Vibrație mâner față (ah) | 3,372 m/s² (K=1,5 m/s²) |
| Vibrație mâner spate (ah) | 4,553 m/s² (K=1,5 m/s²) |
| Reglare adâncime | 0-65 mm, cu pârghie de blocare |
| Reglare unghi | 0° la 45°, cu buton de blocare |
| Ghidaj paralel | Da, inclus |
| Extracție praf | Dușă de evacuare |
| Laser de ghidare | Da, întrerupător dedicat |
| Protecție inferioară | Cu balama, retragere automată |
| Blocare ax | Da, pentru schimbarea pânzei |
| Perii de cărbune înlocuibile | Da, lungime minimă 5 mm |
| Întreținere | Curățare uscată, suflare aer comprimat |
| Depozitare | Loc uscat, departe de copii |
Întrebări frecvente - 58G492 Graphite
Întrebările utilizatorilor despre 58G492 Graphite
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. 58G492 - Graphite și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 58G492 mărcii Graphite.

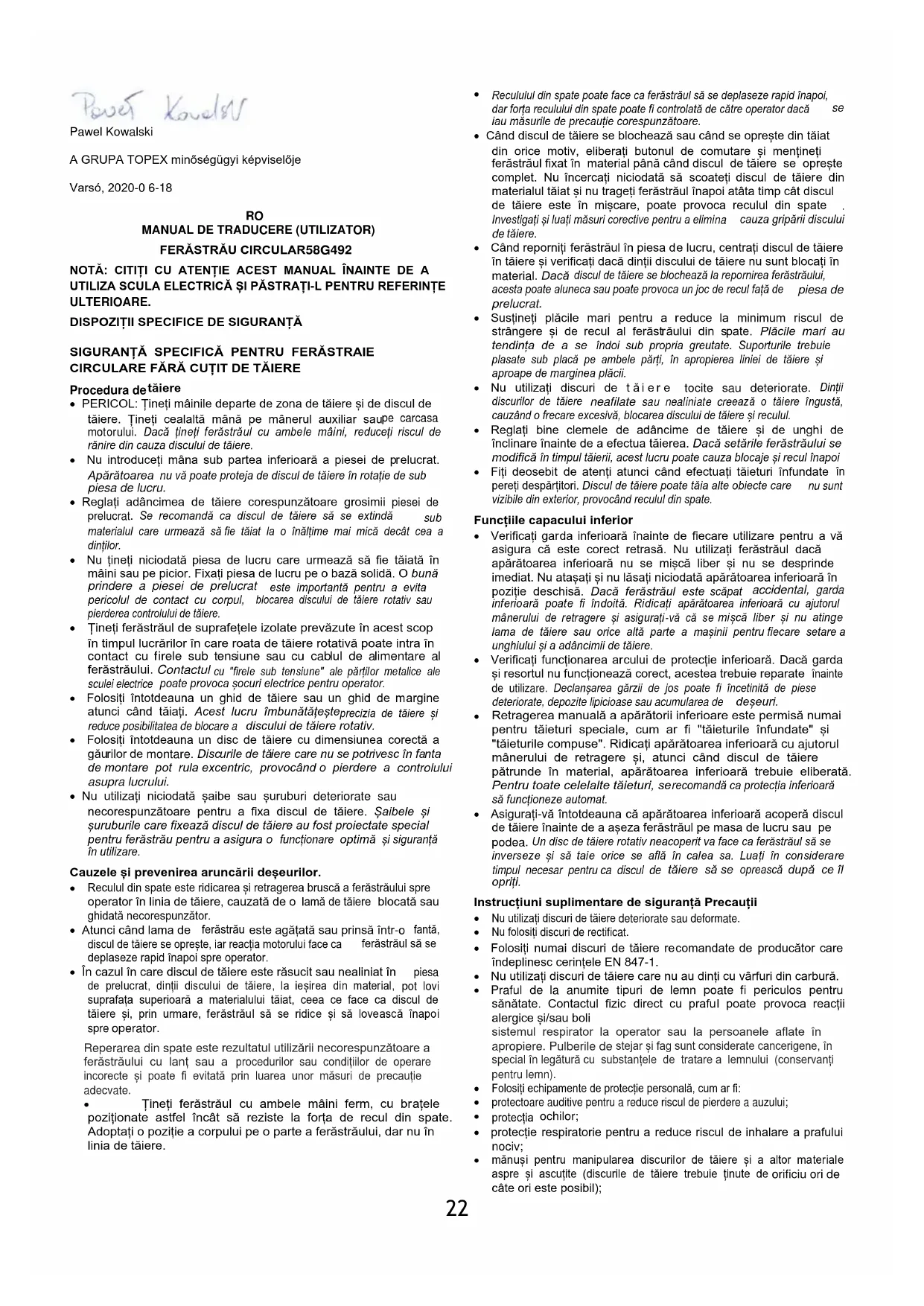

MANUAL DE UTILIZARE 58G492 Graphite
- PERICOL: Tineți mâinile departe de zona de tâiere și de discul de tâiere. Tineți cealaltă mână pe mânerul auxiliar saupe carcasa motorului. Dacă tineți ferăstrăul cu ambele mâini, reduceți riscul de rânire din cauza discului de tâiere.
- Nu introduceti mâna sub partea inferioară a piesei de prelucrat. Apărătoarea nu vă poate proteja de discul de tăiere în rotație de sub piesa de lucru.
- Reglați adâncimea de tăiere corespunzătoare grosimii piesei de prelucrat. Se recomandă ca discul de tăiere să se extindă sub materialul care urmează să fie táiat la o înălțime mai mică decât cea a dinților.
- Nu tineți niciodată piesa de lucru care urmează să fie tăiată în mâni sau pe picior. Fixați piesa de lucru pe o bază solidă. O bună prindere a piesei de prelucrat este importantă pentru a evita pericolul de contact cu corpul, blocarea discului de tăiere rotativ sau pierderea controlului de tăiere.
- Tineți ferăstrăul de suprafețele izolate prevăzute în acest scop în timpul lucrărilor în care roata de tăiere rotativă poate intra în contact cu firele sub tensiune sau cu cablul de alimentare al ferăstrăului. Contactul cu “firele sub tensiune” ale părților metalice ale sculei electrice poate provoca șocuri electrice pentru operator.
- Folositi întotdeauna un ghid de tăiere sau un ghid de margine atunci când tăiați. Acest lucru îmbunătăteșteprecizia de tăiere și reduce posibilitatea de blocare a discului de tăiere rotativ.
- Folosiți întotdeauna un disc de tăiere cu dimensiunea corectă a găurilor de montare. Discurile de tăiere care nu se potrivesc în fanta de montare pot rula excentric, provocând o pierdere a controlului asupra lucrului.
- Nu utilizați niciodată șaibe sau șuruburi deteriorate sau necorespunzătoare pentru a fixa discul de tăiere. Șaibele și șuruburile care fixează discul de tăiere au fost proiectate special pentru ferăstrău pentru a asigura o funcționare optimă și siguranță în utilizare.
Cauzele și prevenirea aruncării deșeurilor.
- Reculul din spate este ridicarea și retragerea bruscă a ferăstrăului spre operator în linia de tăiere, cauzată de o lamă de tăiere blocată sau ghidată necorespunzător.
- Atunci când lama de ferăstrău este agățată sau prinsă într-o fantă, discul de tăiere se oprește, iar reacția motorului face ca ferăstrăul să se deplaseze rapid înapoi spre operator.
- În cazul în care discul de tăiere este răsucit sau nealiniat în piesa de prelucrat, dinții discului de tăiere, la ieșirea din material, pot lovi suprafața superioară a materialului tăiat, ceea ce face ca discul de tăiere și, prin urmare, ferăstrăul să se ridice și să lovească înapoi spre operator.
Reperarea din spate este rezultatul utilizării necorespunzătoare a ferăstrăului cu lant sau a procedurilor sau condițiilor de operare incorecte și poate fi evitată prin luarea unor măsuri de precauție adecvate.
- Tineți ferăstrăul cu ambele mâini ferm, cu brațele poziționate astfel încât să reziste la forța de recul din spate. Adoptați o poziție a corpului pe o parte a ferăstrăului, dar nu în linia de tăiere.
- Reculului din spate poate face ca ferăstrăul să se deplaseze rapid înapoi, dar forța reculului din spate poate fi controlată de către operator dacă se iau măsurile de precauție corespunzătoare.
- Când discul de tăiere se blochează sau când se oprește din tăiat din orice motiv, eliberați butonul de comutare și mențineți ferăstrăul fixat în material până când discul de tăiere se oprește complet. Nu încercați niciodată să scoateți discul de tăiere din materialul tăiat și nu trageti ferăstrăul înapoi atăta timp cât discul de tăiere este în mișcare, poate provoca reculul din spate. Investigați și luați măsuri corective pentru a elimina cauza gripării discului de tăiere.
- Când reporniți ferăstrăul în piesa de lucru, centrați discul de tăiere în tăiere și verificați dacă dinții discului de tăiere nu sunt blocați în material. Dacă discul de tăiere se blochează la repornirea ferăstrăului, acesta poate aluneca sau poate provoca un joc de recul față de piesa de prelucrat.
- Susțineți plăcile mari pentru a reduce la minimum riscul de strângere și de recul al ferăstrăului din spate. Plăcile mari au tendința de a se îndoi sub propria greutate. Suporturile trebuie plasate sub placă pe ambele părți, în apropierea liniei de tăiere și aproape de marginea plăcii.
- Nu utilizati discuri de tăiere tocite sau deteriorate. Dinții discurilor de tăiere neafilate sau nealiniate creează o tăiere îngustă, cauzând o frecare excesivă, blocarea discului de tăiere și reculul.
- Reglați bine clemele de adâncime de tăiere și de unghi de înclinare înainte de a efectua tăierea. Dacă setările ferăstrăului se modifică în timpul tăierii, acest lucru poate cauza blocaje și recul înapoi
- Fiți deosebit de atenți atunci când efectuați tăieturi înfundate în pereți despărtitori. Discul de tăiere poate tăia alte obiecte care nu sunt vizibile din exterior, provocând reculul din spate.
Funcțiile capacului inferior
- Verificați garda inferioară înainte de fiecare utilizare pentru a vă asigura că este corect retrasă. Nu utilizați ferăstrăul dacă apărătoarea inferioară nu se mișcă liber și nu se desprinde imediat. Nu atașați și nu lăsați niciodată apărătoarea inferioară în poziție deschisă. Dacă ferăstrăul este scăpat accidental, garda inferioară poate fi îndoită. Ridicați apărătoarea inferioară cu ajutorul mânerului de retragere și asigurați-vă că se mișcă liber și nu atinge lama de tăiere sau orice altă parte a mașinii pentru fiecare setare a unghiului și a adâncimii de tăiere.
- Verificați funcționarea arcului de protecție inferiorară. Dacă garda și resortul nu funcționează corect, acestea trebuie reparate înainte de utilizare. Declanșarea gărzii de jos poate fi încetinită de piese deteriorate, depozite lipicioase sau acumularea de deșeuri.
- Retragerea manuală a apărătorii inferioare este permisă numai pentru tăieturi speciale, cum ar fi "tăieturile înfundate" și "tăieturile compuse". Ridicați apărătoarea inferioară cu ajutorul mânerului de retragere și, atunci când discul de tăiere pătrunde în material, apărătoarea inferioară trebuie eliberată. Pentru toate celelalte tăieturi, serecomandă ca protecția inferioară să funcționeze automat.
- Asigurați-vă întotdeauna că apărătoarea inferioară acoperă discul de tăiere înainte de a așeza ferăstrăul pe masa de lucru sau pe podea. Un disc de tăiere rotativ neacoperit va face ca ferăstrăul să se inverseze și să taie orice se află în calea sa. Luați în considerare timpul necesar pentru ca discul de tăiere să se oprească după ce îl opritii.
Instrucțiuni suplimentare de siguranță Precauții
- Nu utilizati discuri de tăiere deteriorate sau deformate.
• Nu folositi discuri de rectificat. - Folositi numai discuri de tăiere recomandate de producător care îndeplinesc cerințele EN 847-1.
- Nu utilizati discuri de tăiere care nu au dinti cu vârfuri din carbură.
- Praful de la anumite tipuri de lemn poate fi periculos pentru sănătate. Contactul fizic direct cu praful poate provoca reacții alergice și/sau boli sistemul respirator la operator sau la persoanele aflate în apropiere. Pulberile de stejar și fag sunt considerate cancerigene, în special în legătură cu substanțele de tratare a lemnului (conservanți pentru lemn).
- Folositi echipamente de protectie personală, cum ar fi:
- protectoare auditive pentru a reduce riscul de pierdere a auzului;
- protectia ochilor;
- protectie respiratorie pentru a reduce riscul de inhalare a prafului nociv;
- mănuși pentru manipularea discurilor de tăiere și a altor materiale aspre și ascuțite (discurile de tăiere trebuie ținute de orificiu ori de câte ori este posibil);
- Conectați un sistem de aspirare a prafului atunci când tăiați lemnul.
Lucrul în siguranță
- Este important să selectați un disc de tăiere în funcție de tipul de material care urmează să fie tăiat.
- Nu utilizați ferăstrăul cu lanț pentru a tăia alte materiale decât lemnul sau materialele pe bază de lemn.
- Nu utilizați ferăstrăul cu lant fără apărătoare sau când aceasta este blocată.
- Podeaua din zona în care lucrează mașina trebuie să fie bine întreținută, fără materiale libere sau proeminente.
- Trebuie să se asigure o iluminare adecvată a zonei de lucru.
- Angajatul care operează mașina trebuie să fie instruit în mod corespunzător cu privire la utilizarea, funcționarea și manipularea mașinii.
- Utilizați numai discuri de tăiere ascuțite.
- Fiți atenți la viteza maximă marcată pe discul de tăiere.
- Asigurati-vă că piesele utilizate sunt conforme cu recomandările producătorului.
- O tablă de oțel lucioasă (sau alte materiale cu o suprafață reflectorizantă) nu permite utilizarea luminii laser, deoarece aceasta ar putea duce la reflexii periculoase către operator, terți sau animale.
- Nu înlocuiti unitatea laser cu un alt tip. Toate reparațiile trebuie efectuate de către producător sau de către o persoană autorizată.
ATENTIE: Alte reglaje decât cele specificate în acest manual implică un risc de expunere la radiatii laser!
ATENTIE: Aparatul este proiectat pentru funcționarea în interior.
În ciuda utilizării unui design intrinsec sigur, a utilizării măsurilor de siguranță și a măsurilor de protecție suplimentare, există întotdeauna un risc rezidual de accidentare în timpul lucrului.
Explicarea pictogramelor utilizate:
- Deconectați ferăstrăul de la sursa de alimentare atunci când efectuați lucrări de întreținere.
- Dacă cablul de alimentare se deteriorează în timpul funcționării, deconectați imediat sursa de alimentare. NU ATINGETI CABLUL DE ALIMENTARE ÎNAINTE DE A DECONECTA SURSA DE ALIMENTARE.
- În cazul în care ferăstrăul este echipat cu un laser, laserul nu trebuie înlocuit cu un alt tip, iar orice reparație trebuie efectuată de către un specialist.
- serviciu. Nu îndreptati fasciculul laser spre oameni sau animale.
- Nu utilizati acest instrument în modul stationar. Acesta nu este
- concepute pentru a fi utilizate cu o masă de tăiere.
- Fixați piesa de lucru pe o suprafață stabilă și fixați-o cu o clemă sau o menghină pentru a elimina mișcările. Acest tip de fixare a piesei de prelucrat este mai sigur
• decât să tineți un obiect în mână. - Asteptați până când lama se oprește complet înainte de a lăsa scula jos. Lama de tăiere se poate bloca și vă poate face să pierdeti controlul sculei.
REGULI DE SIGURANTĂ PENTRU DISPOZITIVUL LASER
Dispozitivul laser utilizat în constructia ferăstrăului este din clasa 2, cu o putere maximă de <1 mW, la o lungime de undă de radiație de λ = 650 nm. Un astfel de dispozitiv nu este periculos pentru vedere, dar nu trebuie să se privească direct în direcția sursei de radiații (risc de orbire temporară).
AVERTISMENT. Nu priviți direct în fasciculul de lumină laser. Acest lucru prezintă un risc de pericol. Respectați următoarele reguli de siguranță.
- Utilizați dispozitivul laser în conformitate cu recomandările producătorului.
- Nu direcționați niciodată fasciculul laser în mod intenționat sau neintenționat spre persoane, animale sau spre un alt obiect decât materialul de lucru.
- Fasciculului laser nu trebuie să fie îndreptat accidental spre ochii persoanelor prezente și ai animalelor timp de mai mult de 0,25 secunde, de exemplu prin direcționarea fasciculului de lumină prin oglinzi.
- Este întotdeauna necesar să se asigure că lumina laser este direcționată către un material care nu are suprafețe reflectorizante.
• Lungime de undă: 650 nm; Putere: < 1 mW EN 60825-1:2014


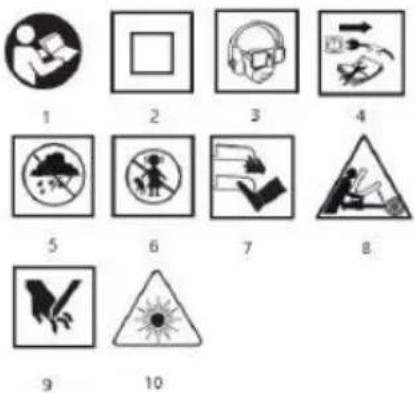

1 2 3 4 5 6 7 8 9 10- Citiți instructiunile de utilizare și respectați avertismentele și condițiile de siguranță cuprinse în acestea.
- Dispozitiv de izolare de clasa a doua
- Purtati echipament de protectie personală (ochelari de protectie, protectie pentru urechi, mască de protectie împotriva prafului).
- Deconectați cablul de alimentare înainte de a efectua lucrări de întreținere sau reparații.
- Protejati de ploaie.
- Tineți copiii departe de aparat.
- Tineți membrele departe de elementele tâietoare!
- Pericol din cauza reculului.
- Atentie, risc de tăiere a măinilor, de tăiere a degetelor.
- Notă: Radiatii laser.
CONSTRUCTIE ŞI APLICARE
Ferăstrăul circular este o unealtă electrică de tip portabil cu izolație de clasa II. Acesta este acționat de un motor monofazat cu colector. Acest tip de unealtă electrică este utilizat pe scară largă pentru tăierea lemnului și a materialelor pe bază de lemn. Nu ar trebui să fie utilizat pentru tăierea lemnului de foc. Încercările de a utiliza ferăstrăul în alte scopuri decât cele specificate vor fi considerate utilizare necorespunzătoare. Utilizați ferăstrăul circular numai cu pânze de ferăstrău cu vârf de carbură adecvate. Ferăstrăul circular este conceput pentru lucrări ușoare în atelierele de service și pentru toate lucrările din domeniul activității independente de amator (DIY).
Nu folositi în mod necorespunzător scula electrică.
DESCRIEREA PAGINILOR GRAFICE
Numerotarea de mai jos se referă la componentele unității prezentate pe paginile grafice ale acestui manual.
- Duză de evacuare a prafului
- Capacul superior
- Indicator luminos pentru conectarea tensiunii
- Pârghie de protectie inferioară
- Buton de blocare a setării piciorului
- Buton de blocare a ghidajului paralel
-
Indicator al liniei de tăiere pentru 45°
-
Indicatorul liniei de tăiere pentru 0°.
-
Tarif
- Disc de tāiere
- Șaibă cu flanșă
- Surub de fixare a discului de tăiere
- Capacul inferior
- Mâner frontal
- Comutator
- Buton de blocare a comutatorului
- Mâner de bazã
- Pârghie de blocare a adâncimii de tăiere
- Butonul de blocare a axului
- Comutator laser
- Laser
- Ghid paralel
* Pot exista diferențe între desen și produs.
ECHIPAMENTE ŞI ACCESORII
- Ghid paralel
- Cheie hexagonală
- 1 buc.
- 1 buc.
PREGĂTIREA PENTRU MUNCĂ
SETAREA ADÂNCIMII DE TÃIERE
Adâncimea de tăiere în unghi drept poate fi reglată de la 0 la 65 mm
- Slăbiti maneta de blocare a adâncimii de tăiere ( 18).
- Setați adâncimea de tăiere dorită (cu ajutorul scării).
Blocați maneta de blocare a adâncimii de tăiere (18) (fig. A). MONTAREA GHIDAJULUI DE TĂIERE PARALELĂ
Utilizați un ghidaj paralel atunci când tăiați materialul în bucăți înguste. Ghidul poate fi montat pe partea dreaptă sau stângă a sculei electrice.
- Slăbiti butonul de blocare a ghidajului paralel ( 6).
- Introduceți bara de ghidare paralelă (23) în cele două găuri din piciorul ferăstrăului (9).
- Setați distanța dorită (cu ajutorul scării).
- Fixați ghidajul paralel (23) cu ajutorul butonului de blocare a ghidajului paralel (6) (fig. B).
Ghidajul paralel (23) poate fi utilizat, de asemenea, pentru tăieri în unghiuri de la 00 la 450.
Nu permiteți niciodată ca mâna sau degetele să se afle în spatele ferăstrăului în funcțiune. Dacă se produce reculul, ferăstrăul poate cădea pe mână, provocând răni grave.
CAPACUL INFERIOR ARTICULAT
Garda inferioară (13) a discului de tăiere (10) se împinge automat înapoi atunci când intră în contact cu materialul care urmează să fie tăiat. Pentru a o împinge înapoi manual, deplasați pârghia de protectie inferioară (4).
EXTRAGEREA PRAFULUI
Ferăstrăul circular este echipat cu un orificiu de aspirare a prafului (1) pentru extragerea așchiilor și a prafuluigenerat în timpul tăierii.
FUNCTIONARE / SETĂRI
ON/OFF
Tensiunea de rețea trebuie să corespundă cu tensiunea nominală de pe plăcuța de identificare a ferăstrăului. Tineți ferăstrăul cu lanț cu ambele mâini atunci când porniți, deoarece cuplul motorului poate face ca scula electrică să se rotească necontrolat.
Este important să țineți cont de faptul că, atunci când ferăstrăul este oprit, piesele sale mobile se mai rotesc încă o perioadă de timp.
Ferăstrăul este echipat cu un buton de blocare a comutatorului (16) pentru a preveni pornirea accidentală.
Pornirea:
- Apăsați butonul de blocare a comutatorului ( 16) (Fig. C).
• Apăsați butonul pornit/oprit ( 15).
Oprire:
- Eliberați presiunea asupra butonului de comutare ( 15).
Atunci când motoferăstrăul este conectat la priza de curent, se aprinde indicatorul luminos de conectare a tensiunii ( 3).
ACTIUNE LASER
Nu priviți niciodată direct în fasciculul laser sau în reflexia acestuia pe o suprafață oglindită și nu îndreptați niciodată fasciculul laser spre o persoană.
Lumina fasciculului laser permite un control mai bun al liniei de tăiere realizate.
Generatorul de laser (22), care este un accesoriu pentru ferăstrău, este destinat utilizării în tăierea de precizie. Unitatea laser trebuie să fie oprită atunci când laserul nu este utilizat.
- Apăsați butonul comutatorului laser ( 21 ) în poziția pornit.
- Laserul va începe să emită o linie roșie, vizibilă pe material.
• Tăietura trebuie făcută de-a lungul acestei linii. - Opriti laserul atunci când tăierea este finalizată.
Praful de la tăiere poate opacifla lumina laserului, motiv pentru care lentila projectorului laser trebuie curățată din când în când.
TĂIEREA
Linia de tăiere este indicată de indicatorul liniei de tăiere (7) sau (8).
- Când începeti lucrul, țineți întotdeauna ferăstrăul în siguranță cu ambele mâini, folosind ambele mânere.
- Ferăstrăul trebuie să fie pornit numai atunci când se află departe de materialul care urmează să fie tăiat.
- Nu împingeți ferăstrăul cu o forță excesivă, aplicați o presiune moderată, continuă.
- Lăsați discul de tăiere să se oprească complet atunci când tăierea este completă.
- Dacă tăierea este întreruptă înainte de a fi finalizată, atunci când continuați, așteptați mai întăi până când ferăstrăul a atinșteza maximă după pornire și apoi ghidați cu grijă discul de tăiere în materialul tăiat.
- Atunci când se taie peste fibrele materialului (lemn), uneori fibrele au tendința de a se ridică în sus și de a se rupe (deplasarea ferăstrăului la viteză redusă reduce la minimum apariția acestei tendințe).
- Asigurați-vă că apărătoarea inferioară ajunge în poziția finală a mișcării sale.
- Asigurați-vă întotdeauna că butonul de blocare a adâncimii de tăiere și butonul de blocare a reglajului piciorului de ferăstrău sunt strânse corect înainte de tăiere.
- Cu ferăstrăul trebuie utilizate numai discuri de tăiere cu diametrul exterior corect și cu diametrul de găurire al scaunului discului de tăiere.
- Materialul care urmează să fie tăiat trebuie să fie imobilizat în mod sigur.
- Partea mai lată a piciorului de ferăstrău trebuie să fie plasată pe partea de material care nu este tăiată.
În cazul în care dimensiunile materialului sunt mici, acesta trebuie să fie reținut cu o clemă de tâmplar. Există un risc de recul dacă lama ferăstrăului nu alunecă peste material, ci este ridicată.
O fixare adecvată a materialului care urmează să fie tăiat și o fixare fermă a ferăstrăului asigură controlul deplin al sculei electrice, evitând astfel pericolul de rănire. Nu încercați să susțineți cu mâna bucăți scurte de material.
REDUCERI MITRE
- Slăbiti butonul de blocare a reglajului piciorului ( 5) (fig. D).
- Reglați piciorul (9) la unghiul dorit (de la 00 la 450) cu ajutorul scării.
- Strângeti butonul de blocare a reglajului piciorului ( 5).
Nu uitați că există un risc mai mare de recul (posibilitatea mai mare de blocare a pânzei de ferăstrău) atunci când tăiați înclinat, așa că asigurați-vă că lama de ferăstrău este complet angajată cu piesa de lucru. Tăiați cu o mișcare lină.
TĂIEREA PRIN TĂIERE ÎN MATERIAL
Deconectați ferăstrăul de la sursa de alimentare înainte de a face reglaje.
- Setați adâncimea de tăiere dorită, corespunzătoare grosimii materialului care urmează să fie tăiat.
- Înclinați ferăstrăul astfel încât marginea din față a piciorului de ferăstrău (9) să fie pe materialul care urmează să fie tăiat, iar marcajul 00 pentru tăieturi perpendiculare să se afle pe linia de tăiere dorită.
- Odată ce ferăstrăul a fost poziționat la începutul tăieri, ridicati apărătoarea inferioară (13) cu ajutorul manetei apărătorii inferioare (4) (lama ferăstrăului ridicată deasupra materialului).
- Porniți scula electrică și așteptați ca discul de tăiere să atingăviteza maximă.
- Coborâti treptat ferăstrăul prin scufundarea discului de tăiere în material (în timpul acestei mișcări, marginea din față a piciorului ferăstrăului trebuie să fie în contact cu suprafața materialului).
- Când discul de tăiere începe să taie, eliberati protectia inferioară.
- Când piciorul ferăstrăului se sprijină pe material cu întreaga sa suprafață, continuați tăierea prin deplasarea ferăstrăului înainte.
- Nu întoarceți niciodată ferăstrăul cu un disc de tăiere rotativ, deoarece există riscul de recul.
- Finalizați tăietura în mod invers față de început, prin rotirea ferăstrăului în jurul liniei de contact dintre marginea din față a piciorului ferăstrăului și piesa de lucru.
- Lăsați discul de tăiere să se oprească complet înainte de a scoate ferăstrăul din material atunci când acesta este oprit.
- Dacă este necesar, unghiurile de colț trebuie finisate cu o lamă de ferăstrău sau cu un ferăstrău manual.
TĂIEREA SAU SECTIONAREA UNOR BUCĂȚI MARI DE MATERIAL
Atunci când se tale plăci sau scânduri mai mari, acestea trebuie să fie susținute corespunzător pentru a evita posibilele sacadări ale discului de tăiere (fenomenul de recul) din cauza blocării discului în timpul tăierii.
FUNCTIONARE ŞI ÎNTRETINERE
Deconectați cablul de alimentare de la priza de rețea înainte de a efectua orice operațiune de instalare, reglare, reparare sau funcționare.
ÎNTRETINERE ŞI DEPOZITARE
- Se recomandă să curățați dispozitivul imediat după fiecare utilizare.
- Nu folositi apă sau alte lichide pentru curătare.
- Unitatea trebuie curățată cu o perie sau suflată cu aer comprimat de joasă presiune.
- Nu utilizati agenti de curătare sau solventi, deoarece aceștia pot deteriora părțile din plastic.
- Curățați periodic fantele de ventilație din carcasa motorului pentru a preveni supraîncălzirea unității. Nu curățați fantele de ventilație introducând în acestea obiecte ascuțite, cum ar fi şurubelnițe sau obiecte similare.
- În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu cu aceleași caracteristici. Această operațiune trebuie să fie încredințată unui specialist calificat sau să supuneti aparatul la service.
- în cazul în care apar scântei excessive pe colector, solicitați verificarea stării periilor de carbon ale motorului de către o persoană calificată.
- În timpul funcționării normale, discul de tăiere devine plictisitor după un anumit timp. Un semn de opacizare a discului de tăiere este necesitatea de a mări presiunea atunci când se mișcă fierăstrăul în timpul tăierii.
- Dacă se constată că discul de tăiere este deteriorat, acesta trebuie înlocuit imediat.
- Discul de tăiere trebuie să fie întotdeauna ascutit.
- Depozitați întotdeauna dispozitivul într-un loc uscat și ferit de accesul copiilor.
ÎNLOCUIREA DISCULUI DE TĂIERE
- Cu ajutorul cheii furnizate, deşurubați şurubul care fixează discul de tăiere (12), rotindu-l în sens invers acelor de ceasornic.
- Pentru a împiedica rotirea axului ferăstrăului, blocați axul cu butonul de blocare a axului (19) (fig. E) atunci când deșurubați șurubul de fixare a discului de tăiere.
- Îndepărtați șaiba flanșei exterioare ( 11).
- Cu ajutorul pârghiei de protecție inferioară ( 4), deplasați protecția inferioară ( 13) astfel încât să se retragă cât mai mult posibil în protecția superioară ( 2) (în acest moment, verificați starea și funcționarea arcului de retragere a protecției inferioare).
- Întindeți discul de tăiere ( 10) prin fanta din piciorul ferăstrăului ( 9).
- Asezați noul disc de tăiere într-o pozitie în care alinierea dinților discului de tăiere și a săgeții de pe acesta sunt complet aliniate cu directia indicată de săgeata de pe protectia superioară.
- Introduceți discul de tăiere prin fanta din piciorul de ferăstrău și montați-l pe ax, astfel încât să fie presat pe suprafața flanșei interioare și centrat pe tăietura inferioară a acesteia.
- Montați șaiba de flanșă exterioroară (11) și strângeti șurubul de fixare a discului de tăiere (12) prin rotire în sensul acelor de ceasornic.
Asigurați-vă că discul de tăiere este montat cu dinții aliniați în direcția corectă. Direcția de rotație a axului sculei electrice este indicată de o săgeată pe carcasa ferăstrăului.
Trebuie să aveți grijă deosebită atunci când prindeți discul de tăiere. Trebuie folosite mănuși de protecție pentru a vă asigura că măinile sunt protejate de contactul cu dinții ascuțiți ai discului de tăiere.
ÎNLOCUIREA PERIILOR DE CARBON
Periile de carbon ale motorului uzate (mai scurte de 5 mm), arse sau crăpate trebuie înlocuite imediat. Înlocuți întotdeauna ambele peril de carbon în același timp.
Numai o persoană calificată trebuie să înlocuiască periile de carbon folosind piese originale.
Eventualele defecte trebuie remediate de către departamentul de service autorizat al producătorului.
SPECIFICATII TEHNICE
DATE DE CALIFICARE
| Ferăstrău circular 58G492 | ||
| Parametru | Valoare | |
| Tensiunea de alimentare | 230 V AC | |
| Frecvența de alimentare | 50 Hz | |
| Putere nominală | 1500 W | |
| Viteza discului de tăiere (fără sarcină) | 5800 min^-1 | |
| Diametrul exterior al discului de tăiere | 185 mm | |
| Diametrul interior al discului de tăiere | 20 mm | |
| Adâncimea maximă de tăiere | La un unghi de 90 | 65 mm |
| La un unghi de 45^ . | 43 mm | |
| Clasa laser | 2 | |
| Puterea laserului | < 1 mW | |
| Lungimea de undă a radiatiei | = 650 nm | |
| Clasa de protectie | II | |
| Grad de protectie IP | IPX0 | |
| Masa | 4,3 kg | |
| Anul de productie | ||
DATE PRIVIND ZGOMOTUL ŞI VIBRAȚIILE
| Nivelul presiunii sonore | Lp_A = 98,99 dB(A) K=3 dB(A) |
| Nivelul de putere acustică | Lw_A = 109.99 dB(A) K=3 dB(A) |
| Valoarea accelerației vibrațiilor (mânerul din față) | a_h = 3,372 m/s^2 K=1,5 m/s^2 |
| Valoarea accelerației vibrațiilor (mânerul din spate) | a_h = 4,553 m/s^2 K=1,5 m/s^2 |
Informații privind zgomotul și vibrațiile
Nivelul de emisie de zgomot al echipamentului este descris prin: nivelul de presiune acustică emisă LpA și nivelul de putere acustică LwA (unde K reprezintă incertitudinea de măsurare). Vibrațiile emise de echipament sunt descrise de valoarea accelerației vibrațiilor ah (unde K reprezintă incertitudinea de măsurare). Nivelul de emisie a presiunii acustice Lp A, nivelul de putere acustică LwA și valoarea accelerației vibrațiilor ah indicate în aceste instrucțiuni au fost măsurate în conformitate cu EN 62841-1:2015. Nivelul de vibrații ah dat poate fi utilizat pentru a compara echipamentele și pentru a face o evaluare preliminară a expunerii la vibrații. Nivelul de vibrații menționat este doar reprezentativ pentru utilizarea de bază a unității. În cazul în care unitatea este utilizată pentru alte aplicații sau cu alte instrumente de lucru, nivelul de vibrații se poate modifica. Un nivel de vibrații mai ridicat va fi influențat de o întreținere insuficientă sau prea puțin frecventă a unității. Motivele prezentate mai sus pot avea ca rezultat o expunere crescută la vibrații pe întreaga perioadă de lucru.
Pentru a estima cu exactitate expunerea la vibrații, este necesar să se ia în considerare perioadele în care aparatul este oprit sau când este pornit, dar nu este utilizat pentru muncă. Atunci când toți factorii sunt estimați cu exactitate, expunerea totală la vibrații poate fi semnificativ mai mică.
Pentru a proteja utilizatorul de efectele vibraților, ar trebui puse în aplicare măsuri de siguranță suplimentare, cum ar fi întreținerea ciclică a mașinii și a instrumentelor de lucru, asigurarea unei temperaturi adecvate a mâinilor și organizarea corespunzătoare a muncii.
PROTECTIA MEDIULUI
Produsele cu alimentare electrică nu trebuie aruncate împreună cu deșeurile menajere, ci trebuie duse la instalații adecvate pentru a fi eliminate. Contactați distribuitorul produsului sau autoritatea locală pentru informații privind eliminarea. Deșeurile de echipamente electrice și electronice conțin substanțe care nu sunt ecologice. Echipamentele care nu sunt reciclate prezintă un risc potențial pentru mediu și sănătatea umană.
"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa cu sediul social în Varșovia, ul. Pograniczna 2/4 (denumită în continuare: "Grupa Topex") informează că toate drepturile de autor asupra conținutului acestui manual (denumit în continuare: "Manualul"), inclusiv, printre altele. textul său, fotografiile, diagramele, desenele, precum și compozitia sa, apartin exclusiv Grupa Topex și fac obiectul protectiei juridice în temeiul Legii din 4 februarie 1994 privind drepturile de autor și drepturile conexe (adică Jurnalul Oficial 2006 nr. 90 Poz. 631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregului Manual și a elementelor sale individuale, fără acordul Grupa Topex exprimat în scris, este strict interzisă și poate atrage răspunderea civilă și penală.
Declaratia de conformitate CE
Produs: Ferăstrău circular
No produs: 58G492
Denumire comercială: GRAFIT
Număr de ordine: 00001 ÷ 99999
Această declarație de conformitate este emisă pe răspunderea exclusivă a producătorului.
Produsul descris mai sus respectă următoarele documente:
Directiva 2006/42/CE privind echipamentele tehnice
Directiva 2014/30/UE privind compatibilitatea electromagnetică Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin Directiva 2015/863/UE
Şi îndeplinește cerințele următoarelor standarde:
EN 62841-1:2015; EN 62841-2-5:2014;
EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;
IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;
Această declarație se referă numai la echipamentul în starea în care a ăfăkat задньої частини є наслідком неправильного introdus pe piată și nu acoperă componentele використання бензопили або неправильних процедур adăugate de utilizatorul final sau acțiunile ulterioare efectuate de utilizatorul fina:ксплуатації або умов і його можна уникнути, вживши відповідних Numele și adresa persoanei rezidente sau stabilite în UE autorizate să запобіжних заходів.
pregătească documentația tehnică:
Semnat în numele:
Grupa Topex Sp. Z o.o. Sp.k.
Stup. Borderland 2 /4
02-285 Varşovia
Pawel Kowalski
Representant calitate GRUPA TOPEX
Varşovia, 2020-0 6-18
