Toote tüüp	Kaasaskantav ketassaag
Bränd	Graphite
Mudel	58G492
Toitepinge	230 V AC
Sagedus	50 Hz
Nimivõimsus	1500 W
Tühikäigu pöörded	5800 min⁻¹
Välisläbimõõt	185 mm
Sisemine läbimõõt	20 mm
Maksimaalne lõikesügavus 90° juures	65 mm
Maksimaalne lõikesügavus 45° juures	43 mm
Laserklass	2
Laseri võimsus	< 1 mW
Laseri lainepikkus	650 nm
Kaitseklass	II (topeltisolatsioon)
Kaitsetase	IPX0
Kaal	4,3 kg
Helirõhutase (LpA)	98,99 dB(A) (K=3 dB)
Helivõimsustase (LwA)	109,99 dB(A) (K=3 dB)
Vibratsioon esikäepidemel (ah)	3,372 m/s² (K=1,5 m/s²)
Vibratsioon tagakäepidemel (ah)	4,553 m/s² (K=1,5 m/s²)
Sügavuse reguleerimine	0-65 mm, lukustushoovaga
Nurga reguleerimine	0° kuni 45°, lukustusnupuga
Paralleeljuhtik	Jah, kaasas
Tolmu eemaldamine	Väljalaskeotsak
Juhtlaser	Jah, eraldi lüliti
Alumine kaitse	Hingedega, automaatne tagasitõmbumine
Spindli lukustus	Jah, tera vahetamiseks
Vahetatavad söeharjad	Jah, minimaalne pikkus 5 mm
Hooldus	Kuivpuhastus, suruõhuga puhumine
Ladustamine	Kuiv koht, lastele kättesaamatus kohas

Korduma kippuvad küsimused - 58G492 Graphite

Milliseid materjale saan Graphite 58G492 ketassaega lõigata?

See saag on ette nähtud puidu ja puidupõhiste materjalide lõikamiseks. Ärge kasutage sobimatuid kettaid või metalli või plasti lõikamiseks. Järgige tootja soovitusi.

Kuidas reguleerida lõikesügavust?

Keerake lahti lõikesügavuse lukustushoob (18), reguleerige soovitud sügavus skaala abil, seejärel lukustage hoob. Maksimaalne sügavus 90° juures on 65 mm.

Kuidas vältida tagasilööki (kickback)?

Hoidke saagi tugevalt kahe käega, asetage keha lõikejoone ühele küljele, kasutage hästi teritatud teri, ärge sundige lõiget ja toetage suuri tükke korralikult. Vabastage lüliti ummistuse korral.

Kuidas vahetada saelehte?

Ühendage seade vooluvõrgust lahti. Kasutage kaasasolevat kuuskantvõtit kinnituskruvi lahtikeeramiseks (pöörake vastupäeva). Lukustage spindel lukustusnupuga. Paigaldage uus tera, jälgides pöörlemissuunda. Pingutage kruvi.

Laser ei tööta, mida teha?

Kontrollige, et laseri lüliti (21) on sisselülitatud asendis. Puhastage laseri lääts pehme lapiga. Kui probleem püsib, võtke ühendust müügijärgse teenindusega. Ärge kunagi asendage laseriseadet teist tüüpi seadmega.

Milliseid kaitsevahendeid peaksin kandma?

Kandke kaitseprille, kuulmiskaitseid, tolmumaski ja kindaid terade käsitsemisel. Kasutage tolmuimejaga ühendatud süsteemi puidu lõikamisel.

Kas saan saagi kasutada statsionaarses režiimis (kinnitatuna lauale)?

Ei, saag ei ole ette nähtud statsionaarseks kasutamiseks. Seda tuleb käes hoida. Ärge kunagi kasutage seda improviseeritud lõikelauaga.

Kuidas saaki pärast kasutamist hooldada?

Puhastage seadet harja või suruõhuga (madal rõhk). Ärge kasutage vett ega lahusteid. Puhastage regulaarselt ventilatsiooniavasid. Kontrollige söeharjade seisukorda ja vahetage need välja, kui need on kulunud (<5 mm).

Mida teha, kui tera jääb materjali kinni?

Vabastage kohe lüliti ja hoidke saaki paigal, kuni tera on täielikult peatunud. Ärge eemaldage liikuvat tera. Seejärel selgitage välja ummistuse põhjus (nüri tera, halvasti toetatud materjal jne).

Mis on tera maksimaalne pöörlemiskiirus?

Tühikäigu pöörlemiskiirus on 5800 min⁻¹. Järgige alati lõikekettale märgitud maksimaalset kiirust. Kasutage ainult ühilduvaid kettaid (läbimõõt 185 mm, ava 20 mm).

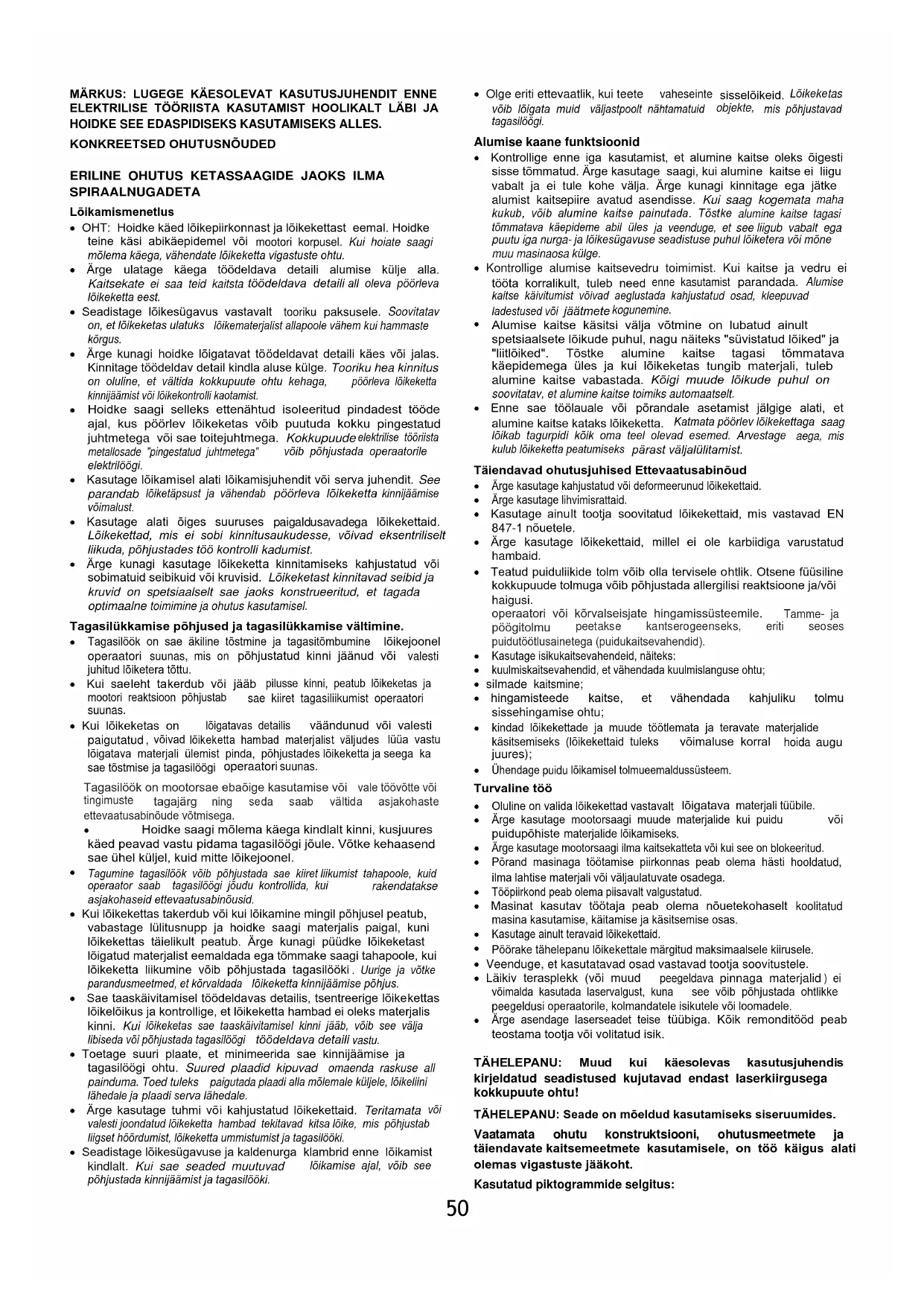

KASUTUSJUHEND 58G492 Graphite

• OHT: Hoidke käed lõikepiirkonnast ja lõikekettast eemal. Hoidke teine käsi abikäepidemel või mootori korpusel. Kui hoiate saagi mõlema käega, vähendate lõikeketta vigastuste ohtu.
• Ärge ulatage käega töödeldava detaili alumise külje alla. Kaitsekate ei saa teid kaitsta töödeldava detaili all oleva pöörleva lõikeketta eest.
• Seadistage lõikesügavus vastavalt tooriku paksusele. Soovitatav on, et lõikeketas ulatuks lõikematerjalist allapoole vähem kui hammaste körgus.
• Ärge kunagi hoidke lõigatavat töödeldavat detaili käes või jalas. Kinnitage töödeldav detail kindla aluse külge. Tooriku hea kinnitus on oluline, et vältida kokkupuute ohtu kehaga, põörleva lõikeketta kinnijäämist või lõikekontrolli kaotamist.
• Hoidke saagi selleks ettenähtud isoleeritud pindadest tööde ajal, kus pöörlev lõikeketas võib puutuda kokku pingestatud juhtmetega või sae toitejuhtmega. Kokkupuude elektrilise tööriista metallosade "pingestatud juhtmetega" võib põhjustada operaatorile elektrilöögi.
• Kasutage lõikamisel alati lõikamisjuhendit või serva juhendit. See parandab lõiketäpsust ja vähendab põörleva lõikeketta kinnijäämise võimalust.
• Kasutage alati öiges suuruses paigaldusavadega löikekettaid. Löikekettad, mis ei sobi kinnitusaukudesse, vöivad eksentriliselt liikuda, pöhjustades töö kontrolli kadumist.
• Ärge kunagi kasutage lõikeketta kinnitamiseks kahjustatud või sobimatuid seibikuid või kruvisid. Lõikeketast kinnitavad seibid ja kruvid on spetsiaalselt sae jaoks konstrueeritud, et tagada optimaalne toimimine ja ohutus kasutamisel.

Tagasilükkamise põhjused ja tagasilükkamise vältimine.

• Tagasilöök on sae äkiline tõstmine ja tagasitõmbumine lõikejoonel operaatori suunas, mis on põhjustatud kinni jäänud või valesti juhitud lõiketera tõttu.
• Kui saeleht takerdub või jääb pilusse kinni, peatub lõikeketas ja mootori reaktsioon põhjustab sae kiiret tagasiliikumist operaatori suunas.
• Kui lõikeketas on lõigatavas detailis väändunud või valesti paigutatud, võivad lõikeketta hambad materjalist väljudes lüüa vastu lõigatava materjali ülemist pinda, põhjustades lõikeketta ja seega ka sae tõstmise ja tagasilöögi operaatori suunas.

Tagasilöök on mootorsae ebaõige kasutamise või vale töövõtte või tingimuste tagajärg ning seda saab vältida asjakohaste ettevaatusabinõude võtmisega.

- Hoidke saagi mõlema käega kindlalt kinni, kusjuures käed peavad vastu pidama tagasilöögi jõule. Võtke kehaasend sae ühel küljel, kuid mitte lõikejoonel.

- Tagumine tagasilöök võib põhjustada sae kiiret liikumist tahapoole, kuid operaator saab tagasilöögi jõudu kontrollida, kui rakendatakse asjakohaseid ettevaatusabinõusid.

- Kui lõikekettas takerdub või kui lõikamine mingil põhjusel peatub, vabastage lülitusnupp ja hoidke saagi materjalis paigal, kuni lõikekettas täielikult peatub. Ärge kunagi püüdke lõikeketast lõigatud materjalist eemaldada ega tömmake saagi tahapoole, kui lõikeketta liikumine võib põhjustada tagasilööki. Uurige ja võtke parandusmeetmed, et kõrvaldada lõikeketta kinnijäämise põhjus.

- Sae taaskäivitamisel töödeldavas detailis, tsentreerige lõikekettas lõikelõikus ja kontrollige, et lõikeketta hambad ei oleks materjalis kinni. Kui lõikeketas sae taaskäivitamisel kinni jääb, võib see välja libiseda või põhjustada tagasilöögi töödeldava detaili vastu.

- Toetage suuri plaate, et minimeerida sae kinnijäämise ja tagasilöögi ohtu. Suured plaadid kipuvad omaenda raskuse all painduma. Toed tuleks paigutada plaadi alla mölemale küljele, lõikeliini lähedale ja plaadi serva lähedale.

- Ärge kasutage tuhmi või kahjustatud lõikekettaid. Teritamata või valesti joondatud lõikeketta hambad tekitavad kitsa lõike, mis põhjustab liigset hõördumist, lõikeketta ummistumist ja tagasilööki.

- Seadistage lõikesügavuse ja kaldenurga klambrid enne lõikamist kindlalt. Kui sae seaded muutuvad lõikamise ajal, võib see põhjustada kinnijäämist ja tagasilööki.

- Olge eriti ettevaatlik, kui teete vaheseinte sisselõikeid. Lõikeketas võib lõigata muid väljastpoolt nähtamatuid objekte, mis põhjustavad tagasilõögi.

Alumise kaane funktsioonid

• Kontrollige enne iga kasutamist, et alumine kaitse oleks öigesti sisse tömmatud. Ärge kasutage saagi, kui alumine kaitse ei liigu vabalt ja ei tule kohe välja. Ärge kunagi kinnitage ega jätke alumist kaitsepiire avatud asendisse. Kui saag kogemata maha kukub, vöib alumine kaitse painutada. Töstke alumine kaitse tagasi tömmatava käepideme abil üles ja veenduge, et see liigub vabalt ega puutu iga nurga- ja lõikesügavuse seadistuse puhul lõiketera või möne muu masinaosa külge.
• Kontrollige alumise kaitsevedru toimimist. Kui kaitse ja vedru ei tööta korralikult, tuleb need enne kasutamist parandada. Alumise kaitse käivitumist võivad aeglustada kahjustatud osad, kleepuvad ladestused või jäätmete kogunemine.
• Alumise kaitse käsitsi välja võtmine on lubatud ainult spetsiaalsete lõikude puhul, nagu näiteks "süvistatud lõiked" ja "liitlõiked". Tõstke alumine kaitse tagasi tõmmatava käepidemega üles ja kui lõikeketas tungib materjali, tuleb alumine kaitse vabastada. Kõigi muude lõikude puhul on soovitatav, et alumine kaitse toimiks automaatselt.
• Enne sae töölauale või põrandale asetamist jälgige alati, et alumine kaitse kataks lõikeketta. Katmata põörlev lõikekettaga saag lõikab tagurpidi kõik oma teel olevad esemed. Arvestage aega, mis kulub lõikeketta peatumiseks pärast väljalülitamist.

Täiendavad ohutusjuhised Ettevaatusabinõud

• Ärge kasutage kahjustatud või deformeerunud lõikekettaid.
• Ärge kasutage lihvimisrattaid.
• Kasutage ainult tootja soovitatud lõikekettaid, mis vastavad EN 847-1 nõuetele.
• Ärge kasutage lõikekettaid, millel ei ole karbiidiga varustatud hambaid.
• Teatud puiduliikide tolm võib olla tervisele ohtlik. Otsene füüsiline kokkupuude tolmuga võib põhjustada allergilisi reaktsioone ja/või haigusi.
  operaatori või kõrvalseisjate hingamissüsteemile. Tamme- ja pöögitolmu peetakse kantserogeenseks, eriti seoses puidutöötlusainetega (puidukaitsevahendid).
• Kasutage isikukaitsevahendeid, näiteks:
• kuulmiskaitsevahendid, et vähendada kuulmislanguse ohtu;
• silmade kaitsmine;
• hingamisteede kaitse, et vähendada kahjuliku tolmu sissehingamise ohtu;
• kindad lõikekettade ja muude töötlemata ja teravate materjalide käsitsemiseks (lõikekettaid tuleks võimaluse korral hoida augu juures);
• Ühendage puidu lõikamisel tolmueemaldussüsteem.

Turvaline töö

• Oluline on valida lõikekettad vastavalt lõigatava materjali tüübile.
• Ärge kasutage mootorsaagi muude materjalide kui puidu või puidupõhiste materjalide lõikamiseks.
• Ärge kasutage mootorsaagi ilma kaitsekatteta või kui see on blokeeritud.
• Põrand masinaga töötamise piirkonnas peab olema hästi hooldatud, ilma lahtise materjali või väljaulatuvate osadega.
• Tööpiirkond peab olema piisavalt valgustatud.
• Masinat kasutav töötaja peab olema nõuetekohaselt koolitatud masina kasutamise, käitamise ja käsitsemise osas.
• Kasutage ainult teravaid löikekettaid.
• Pöörake tähelepanu lõikekettale märgitud maksimaalsele kiirusele.
• Veenduge, et kasutatavad osad vastavad tootja soovitustele.
• Läikiv terasplekk (või muud peegeldava pinnaga materjalid) ei võimalda kasutada laservalgust, kuna see võib põhjustada ohtlikke peegeldusi operaatorile, kolmandatele isikutele või loomadele.
• Årge asendage laserseadet teise tüübiga. Kõik remonditööd peab teostama tootja või volitatud isik.

TÄHELEPANU: Muud kui käesolevas kasutusjuhendis kirjeldatud seadistused kujutavad endast laserkiirgusega kokkupuute ohtu!

TÄHELEPANU: Seade on möeldud kasutamiseks siseruumides.

Vaatamata ohutu konstruktsiooni, ohutusmeetmete ja täiendavate kaitsemeetmete kasutamisele, on töö käigus alati olemas vigastuste jääkoht.

Kasutatud piktogrammide selgitus:

• Ühendage saag hooldustöödel vooluvõrgust lahti.
• Kui toitejuhe saab töö käigus kahjustada, ühendage toitejuhe kohe lahti. ÄRGE PUUDUTAGE TOITEJUHET ENNE TOITEALLIKA LAHTIÜHENDAMIST.
• Kui saag on varustatud laseriga, ei tohi laserit vahetada teise tüübi vastu ja igasugune remont peab olema teostatud
• teenus. Ärge suunake laserkiirt inimeste või loomade suunas.
• Ärge kasutage seda tööriista statsionaarses režiimis. See ei ole
• mõeldud kasutamiseks koos lõikelauaga.
• Kinnitage toorik stabiilsele pinnale ja kinnitage see klambri või kääridega, et vältida liikumist. Selline töödeldava detaili kinnitus on ohutum.
• kui objekti käes hoidmine.
• Enne tööriista maha panemist oodake, kuni tera täielikult peatub. Lõiketera võib takerduda ja põhjustada kontrolli kaotamist tööriista üle.

LASERSEADME OHUTUSEESKIRJAD

Sae ehitamisel kasutatud laser on 2. klassi laser, mille maksimaalne võimsus on <1 mW, kiirguse lainepikkus λ = 650 nm. Selline seade ei ole nägemisele ohtlik, kuid otse kiirgusallika suunas ei tohi vaadata (ajutise pimedaksjäämise oht).

HOIATUS. Ärge vaadake otse laserkiirtesse. See kujutab endast ohtu. Järgige järgmisi ohutusnõudeid.

• Kasutage laserseadet vastavalt tootja soovitustele.
• Ärge kunagi suunake laserkiirt tahtlikult või tahtmatult inimeste, loomade või muude objektide kui töömaterjali suunas.
• Laserkiirt ei tohi juhuslikult suunata rohkem kui 0,25 sekund it körvalseisjate ja loomade silmadesse, näiteks suunates valgusvihku läbi peeglite.
• Alati tuleb tagada, et laservalgus suunatakse materjalile, millel ei ole peegeldavaid pindu.
  • Lainepikkus: 650 nm; võimsus: < 1 mW EN 60825-1:2014

1. Lugege kasutusjuhendit ja järgige selles sisalduvaid hoiatusi ja ohutustingimusi.
2. Teise klassi isolatsiooniseade
3. Kandke isikukaitsevahendeid (kaitseprillid, körvakaitse, tolmumask).
4. Enne hooldust või remonti ühendage toitejuhe lahti.
5. Kaitske vihma eest.
6. Hoidke lapsed seadmest eemal.
7. Hoidke oma jäsemed eemal lõikavatest elementidest!
8. Tagasilöögist tulenev oht.
9. Ettevaatust käte lõikamise ja sõrmede lõikamise oht.
10. Märkus: laserkiirgus.

KONSTRUKTSIOON JA KOHALDAMINE

Ketassaag on II klassi isolatsiooniga käeshoitav elektriline tööriist Seda ajab ühefaasiline kommutaatoriga mootor. Seda tüüpi elektrilist tööriista kasutatakse laialdaselt puidu ja puidupõhiste materjalide saagimiseks. Seda ei tohiks kasutada küttepuude saagimiseks. Katsed kasutada saagi muudel kui ettenähtud eesmärkidel loetakse mittesobivaks kasutamiseks. Kasutage ketassaagi ainult sobivate karbiidigasaeteradega . Ketassaag on möeldud kergeteks töödeks teenindavates töökodades ja köikideks töödeks iseseisva amatööritegevuse (DIY) valdkonnas.

Ärge kasutage elektrilist tööriista vääralt.

GRAAFILISTE LEHEKÜLGEDE KIRJELDUS

Allpool esitatud numeratsioon viitab seadme komponentidele, mis on näidatud käesoleva kasutusjuhendi graafilistel lehekülgedel.

1. Tolmu väljalaskeotsik
2. Ülemine kate
3. Pingeühenduse märgutuli
4. Alumine kaitsekang
5. Jala seadistamise lukustusnupp
6. Paralleelselt juhitav lukustusnupp

7. 45° lõikeliini indikaator

8. Lõikepiiri indikaator 0° jaoks

9. Hinda

10. Lõikeketas

11. Flanšikomplekt

12. Lõiketera kinnituskruvi

13. Alumine kate

14. Eesmine käepide

15. Lülita

16. Lüliti lukustusnupp

17. Põhiline käepide

18. Lõikesügavuse lukustushoob

19. Spindliluku nupp

20. Laser lüliti

21. Laser

22. Paralleelne juhend

* Joonise ja toote vahel võib olla erinevusi.

SEADMED JA TARVIKUD

1. Paralleelne juhend - 1 tk.
2. Kuuekantvõtme mutrivõti - 1 tk.

TÖÖKS ETTEVALMISTAMINE

LÕIKAMISSÜGAVUSE SEADMINE

Lõikesügavust täisnurga all saab reguleerida vahemikus 0-65 mm

• Keerake lõikesügavuse lukustushoob ( 18) lahti.
• Seadistage soovitud lõikesügavus (kasutades skaalat).

Lukustage lõikesügavuse lukustushoob (18) (joonis A). PARALLEELSE LÕIKAMISJUHIKU PAIGALDAMINE

Kasutage materjali lõikamisel kitsasteks tükkideks paralleelset juhikut. Juhiku võib paigaldada elektrilise tööriista paremale või vasakule küljele.

• Keerake paralleelsete juhikute lukustusnupp ( 6) lahti.
• Sisestage paralleelne juhtraud (23) saejalas (9) olevatesse kahte auku.
• Seadistage soovitud kaugus (kasutades skaalat).
• Kinnitage paralleeljuhik (23) paralleeljuhiku lukustusnupu (6) abil (joonis B).

Paralleelset juhikut (23) saab kasutada ka nurkjoonelõikeks vahemikus 00-450

Ärge kunagi laske käel või sõrmedel olla käiva sae taga. Tagasilöögi korral võib saag kukkuda teie käele, põhjustades tõsiseid vigastusi.

LIIGENDIGA ALUMINE KATE

Lõikeketta (10) alumine kaitse (13) lükkub automaatselt tagasi, kui see puutub kokku lõigatava materjaliga. Selle käsitsi tagasi lükkamiseks liigutage alumise kaitse hooba (4)

TOLMUEEMALDUS

Ketassaag on varustatud tolmueemalduspuuriga (1), mis eemaldab lõikamisel tekkivad laastud ja tolmu.

TÖÖ / SEADED

ON/OFF

Võrgupinge peab vastama sae tüübisildil olevale pingele. Hoidke mootorsaagi käivitamisel mölema käega kinni, sest mootori pöördemoment völb pöhjustada elektrilise tööriista kontrollimatut pöörlemist.

Oluline on meeles pidada, et kui saag on välja lülitatud, pöörlevad selle liikuvad osad veel mõnda aega.

Saag on varustatud lülituslukustusnupuga (16), et vältida juhuslikku käivitamist.

Sisselülitamine:

• Vajutage lüliti lukustusnuppu (16) (joonis C).
• Vajutage sisse/välja nuppu (15).

Väljalülitamine:

• Vabastage surve lülitusnupule ( 15).

PINGEÜHENDUSE MÄRGUTULI

Kui mootorsaag on ühendatud pistikupessa, süttib pingehenduse märgutuli (3).

LASER ACTION

Ärge kunagi vaadake otse laserkiirtesse või selle peegeldusse peegelpinnalt ega suunake laserkiirt kunagi inimese suunas.

Laserkiire valgus võimaldab paremini kontrollida saavutatud lõikejoont. Sae lisaseadmena olev lasergeneraator (22) on ette nähtud kasutamiseks täppislõikuseks. Kui laserit ei kasutata, tuleb laserseade välja lülitada.

• Vajutage laserilüliti nupp (21) sisse lülitatud asendisse.
- Laser hakkab kiirgama punast joont, mis on materjalil nähtav.
• Lõige tuleks teha mööda seda joont.
• Lülitage laser välja, kui lõikamine on lõpetatud.

Lõikamisel tekkiv tolm võib tuhmenada laservalgustust, mistõttu tuleb laserprojektori objektiivi aeg-ajalt puhastada.

CUTTING

Lõikepiir on näidatud lõikepiirinäidikuga (7) või (8).

• Tööde alustamisel hoidke saagi alati mõlema käega kindlalt kinni, kasutades mõlemat käepidet.
• Saag tuleb sisse lülitada ainult siis, kui see on lõigatavast materjalist eemal.
• Ärge suruge saagi liigse jõuga, rakendage mõõdukat, pidevat survet.
• Laske lõikekettal pärast lõikamise lõpetamist täielikult seiskuda.
• Kui lõikamine katkestatakse enne selle kavandatavat lõpetamist, oodake jätkamisel kõigepealt, kuni saag on pärast käivitamist saavutanud maksimaalse kiiruse, ja seejärel juhtige lõikeketas ettevaatlikult lõigatud materjali sisse.
• Materjali (puidu) kiudude lõikamisel kipuvad kiud mõnikord ülespoole tõusma ja rebenema (sae liikumine madalal kiirusel vähendab selle kalduvuse esinemist).
• Veenduge, et alumine kaitse jõuab oma liikumise lõppasendisse.
• Enne lõikamist veenduge alati, et lõike sügavuse lukustusnupp ja saejalgadeseadistamise lukustusnupp on korralikult kinni keeratud.
• Saega tohib kasutada ainult lõikekettaid, millel on õige välisläbimõõt ja lõikeketta istme läbimõõt.
• Lõigatav materjal tuleb kindlalt fikseerida.
• Saejalgade laiem osa tuleks asetada materjali sellele osale, mida ei lõigata.

Kui materjali mõõtmed on väikesed, tuleb materjal kinnitada tisleri klambriga. Kui saeleht ei libise üle materjali, vaid on tõstetud, on tagasilöögi oht.

Lõikematerjali piisav kinnipidamine ja sae kindel hoidmine tagavad, et teil on täielik kontroll elektrilise tööriista üle, vältides seega vigastuste ohtu. Ärge püüdke lühikesi materjalitükke käsitsi toetada.

MITRE CUTS

• Keerake jalgade seadistamise lukustusnupp ( 5 ) lahti (joonis D).
• Reguleerige jalg (9) skaala abil soovitud nurka (vahemikus 00-450).
  • Pingutage jalgade seadistamise lukustusnuppu ( 5).

Pidage meeles, et kallakuga lõikamisel on suurem tagasilöögi oht (suurem võlmalus saetera kinniljäämliseks), seega veenduge, et saetera on toorikuga täielikult seotud. Lõika sujuvalt.

LÕIKAMINE MATERJALI LÕIKAMISE TEEL

Enne seadistuste tegemist ühendage saag vooluvõrgust lahti.

• Seadistage soovitud lõikesügavus vastavalt lõigatava materjali paksusele.
• Kallutage saagi nii, et saejalga (9) esiserv on vastu lõigatavat materjali ja 00-märk risti lõigete puhul on kavandatud lõikejoonel.
• Kui saag on asetatud lõikamise alguse kohale, tõstke alumine kaitse (13) alumise kaitse hoova (4) abil üles (saetera tõstetakse materjali kohale).
• Käivitage elektriline tööriist ja oodake, kuni lõikekettad saavutavad täieliku kiiruse.
• Langetage saag järk-järgult, pannes lõikeketta materjali sisse (selle liikumise ajal peaks sae jala esiserv puutuma kokku materjali pinnaga).

• Kui lõikeketas hakkab lõikama, vabastage alumine kaitse.

• Kui saejalg toetub materjalile kogu oma pinnaga, jätkake saagimist, liigutades saagi ettepoole.

• Ärge kunagi pöörle saagi pöörleva lõiketeraga tagurpidi, sest esineb tagasilöögi oht.
• Viige lõige lõpule vastupidiselt algusele , pöörates saagi ümber saejalgade esiserva ja tooriku vahelise kokkupuutejoone.
• Laske lõikekettal enne sae materjalist välja tömbamist täielikult seiskuda, kui saag on välja lülitatud.
• Vajaduse korral tuleb nurgafaasid viimistleda sae või käsisaega.

SUURTE MATERJALITÜKKIDE LÕIKAMINE VÕI ERALDAMINE

Suuremate laudade või plankude lõikamisel tuleb need korralikult toetada, et vältida lõikeketta võimalikku tömbumist (tagasilöögi nähtus), mis on tingitud lõikeketta kinnijäämisest lõikesse.

KÄITAMINE JA HOOLDUS

Enne paigaldamist, seadistamist, parandamist või k a s u t a m i s t tõmmake toitejuhe pistikupesast välja.

HOOLDUS JA LADUSTAMINE

• Seadet on soovitatav puhastada kohe pärast iga kasutamist.
• Årge kasutage puhastamiseks vett ega muid vedelikke.
• Seadet tuleks puhastada harjaga või puhuda madala rõhu all oleva suruõhuga.
• Ärge kasutage mingeid puhastusvahendeid ega lahusteid, sest need võivad kahjustada plastosasid.
• Puhastage regulaarselt mootori korpuse ventilatsiooniavadet vältida seadme ülekuumenemist. Ärge puhastage ventilatsiooniavad, sisestades sinna teravaid esemeid, näiteks kruvikeerajat või sarnaseid esemeid.
• Kui toitekaabel on kahjustatud, tuleb see asendada samade omadustega kaabliga. See toiming tuleb usaldada kvalifitseeritud spetsialistile või lasta seadet hooldada.
• Kui kommutaatoril tekib liigne sädemete tekę laske kvalifitseeritud isikul kontrollida mootori süsiharjade seisundit.
• Tavapärase töö käigus muutub lõikeketas mõne aja pärast tuhmiks. Lõikeketta tuhmumise märgiks on vajadus suurendada survet sae liigutamisel lõikamise ajal.
• Kui leitakse, et lõikeketas on kahjustatud, tuleb see viivitamatult välja vahetada.
  • Lõikekettad peaksid alati olema teravad.
• Hoidke seadet alati kuivas ja lastele kättesaamatus kohas.

LÕIKEKETTA VÄLJAVAHETAMINE

• Keerake kaasasoleva mutrivõtme abil lõikeketta (12) hoidev kruvi lahti, keerates seda vastupäeva.
• Sae spindli pöörlemise vältimiseks lukustage spindel spindlilukustusnupuga (19) (joonis E), kui keerate saeketta kinnituskruvi lahti.
  • Eemaldage välimine äärikuseib (11).
• Liigutage alumist kaitsekangi (4) kasutades alumist kaitsekangi (13) nii, et see tömbub võimalikult kaugele ülemisse kaitsekangi (2) (kontrollige sel ajal alumise kaitsekangi sissetõmbamisvedru seisukorda ja toimimist).
  • Tõmmake lõikeketas (10) läbi saejalas (9) oleva ava.
• Asetage uus lõikeketas sellisesse asendisse, kus lõikeketta hammaste ja sellel oleva noolega tähistatud joondus on täielikult kooskõlas ülemise kaitseketta noolega näidatud suunaga.
• Sisestage lõikeketas läbi saejalas oleva ava ja paigaldage see spindlile nii, et see on surutud vastu sisemise ääriku pinda ja tsentreeritud selle allalõike kohale.
• Paigaldage välimine äärikuseib (11) ja pingutage lõikeketta kinnituskruvi (12), keerates seda päripäeva.

Veenduge, et lõikekettad on paigaldatud nii, et hambad on õiges suunas. Elektritööriista spindli pöörlemissuunda näitab sae korpusel olev nool.

Lõikeketta haaramisel tuleb olla eriti ettevaatlik. Tuleb kasutada kaitsekindaid, et tele käed oleksid kaitstud kokkupuute eest lõikeketta teravate hammastega.

SÖEHARJADE VÄLJAVAHETAMINE

Kulunud (lühemad kui 5 mm), põlenud või pragunenud mootori süsiharjad tuleb viivitamatult välja vahetada. Vahetage alati mõlemad süsiharjad korraga välja.

Söeharjad tohib originaalvaruosade abil välja vahetada ainult kvalifitseeritud isik.

Kõik defektid peab kõrvaldama tootja volitatud teenindusosakond.

TEHNILISED NÄITAJAD

RATING ANDMED

Ketassaag 58G492
Parameeter		Väärtus
Toitepinge		230 V AC
Tarnesagedus		50 Hz
Nimivõimsus		1500 W
Lõikeketta kiirus (koormuseta)		5800 min^-1
Lõikeketta välisläbimõõt		185 mm
Lõikeketta siseläbimõõt		20 mm
Maksimaalne lõikesügavus	90°nurga all	65 mm
	45°nurga all	43 mm
Laserklass		2
Laseri võimsus		< 1 mW
Kiirguse lainepikkus		= 650 nm
Kaitseklass		II
IP kaitse tase		IPX0
Mass		4,3 kg
Tootmisaasta

MÜRA JA VIBRATSIOONI ANDMED

Helirõhu tase	L_PA = 98,99 dB(A) K=3 dB(A)
Helivõimsuse tase	L_WA = 109,99 dB(A) K=3 dB(A)
Vibratsioonikiirenduseväärtus (eesmine käepide)	a_h = 3,372 m/s^2 K=1,5 m/s^2
Vibratsioonikiirenduseväärtus (tagumine käepide)	a_h = 4,553 m/s^2 K=1,5 m/s^2

Teave müra ja vibratsiooni kohta

Seadme mürataset kirjeldavad: kiiratav heliröhutase Lp A ja helivõimsuse tase LwA (kus K tähistab mõõtemääramatust). Seadme tekitatud vibratsiooni kirjeldatakse vibratsioonikiirenduse väärtusega ah (kus K on mõõtemääramatus).

Käesolevas juhendis esitatud helirõhu tase Lp, helivõimsuse tase LwA ja vibratsioonikiirenduse väärtus a h on mõõdetud vastavalt standardile EN 62841-1:2015. Esitatud vibratsioonitaset a h saab kasutada seadmete võrdlemiseks ja vibratsiooniga kokkupuute esialgse hindamise tegemiseks.

Esitatud vibratsioonitase iseloomustab ainult seadme põhikasutust. Kui seadet kasutatakse muudes rakendustes või koos teiste töövahenditega, võib vibratsioonitase muutuda. Kõrgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harv hooldus. Eespool nimetatud põhjused võivad põhjustada suuremat vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Kui kõik tegurid on täpselt hinnatud, võib kogu vibratsioonikiiritus olla oluliselt väiksem.

Selleks, et kaitsta kasutajat vibratsiooni mõju eest, tuleks rakendada täiendavaid ohutusmeetmeid, näiteks masina ja töövahendite tsüklilist hooldust, piisava käetemperatuuri tagamist ja nõuetekohast töökorraldust.

KESKKONNAKAITSE

Elektritoitega tooteid ei tohiks hävitada koos olmejäätmetega, vaid need tuleks viia asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad aineid, mis ei ole keskkonnasõbralikud. Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavis, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, et kōik autoriżigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas Selle tekst, fotod, diagrammid, joonised ja koostamine

kuuluvad eranditult Grupa Topexile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (s.o. Teataja 2006 nr 90 Poz. 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsiviil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Tootja: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285 Varssavi

Toode: Ketassaag

Toote nr: 58G492

Ärinimi: GRAPHITE

Seerianumber: 00001 ÷ 99999

See vastavusdeklaratsioon väljastatakse tootja ainuvastutusel.

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinate direktiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHSi direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab järgmiste standardite nõuetele:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

See deklaratsioon viitab ainult selle riigi masinatele, kus see turule viidi, ega hölma komponente.

lõppkasutaja poolt lisatud või lõppkasutaja tehtud järgnevad toimingud.

Tehnilise dokumentatsiooni koostamiseks volitatud ELis elava või asutatud isiku nimi ja aadress:

Allkirjastatud: nimel:

Grupa Topex Sp. Z o.o.o. Sp.k.

Taru. Piirimaa 2/4

02-285 Varssavi

Pawel Kowalski

GRUPA TOPEX kvaliteediesindaja

Varssavi, 2020-0 6-18

BG ПРЕВОД (РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ) ЦИРКУЛЯРЕН ТРИОН 58G492
