58G492 - Piła Graphite - Bezpłatna instrukcja obsługi

Typ produktu	Przenośna pilarka tarczowa
Marka	Graphite
Model	58G492
Napięcie zasilania	230 V AC
Częstotliwość	50 Hz
Moc znamionowa	1500 W
Prędkość obrotowa bez obciążenia	5800 min⁻¹
Średnica zewnętrzna ostrza	185 mm
Średnica wewnętrzna ostrza	20 mm
Maksymalna głębokość cięcia pod kątem 90°	65 mm
Maksymalna głębokość cięcia pod kątem 45°	43 mm
Klasa lasera	2
Moc lasera	< 1 mW
Długość fali lasera	650 nm
Klasa ochronności	II (podwójna izolacja)
Stopień ochrony	IPX0
Waga	4,3 kg
Poziom ciśnienia akustycznego (LpA)	98,99 dB(A) (K=3 dB)
Poziom mocy akustycznej (LwA)	109,99 dB(A) (K=3 dB)
Drgania uchwytu przedniego (ah)	3,372 m/s² (K=1,5 m/s²)
Drgania uchwytu tylnego (ah)	4,553 m/s² (K=1,5 m/s²)
Regulacja głębokości	0-65 mm, z dźwignią blokującą
Regulacja kąta	0° do 45°, z przyciskiem blokady
Prowadnica równoległa	Tak, w zestawie
Odpylanie	Dysza odprowadzająca
Laser prowadzący	Tak, dedykowany przełącznik
Osłona dolna	Na zawiasach, automatyczne chowanie
Blokada wrzeciona	Tak, do wymiany ostrza
Wymienne szczotki węglowe	Tak, minimalna długość 5 mm
Konserwacja	Czyszczenie na sucho, przedmuchiwanie sprężonym powietrzem
Przechowywanie	Suche miejsce, poza zasięgiem dzieci

Często zadawane pytania - 58G492 Graphite

Jakie materiały mogę ciąć pilarką tarczową Graphite 58G492?

Ta pilarka jest przeznaczona do cięcia drewna i materiałów drewnopochodnych. Nie używaj nieodpowiednich tarcz ani do cięcia metalu lub plastiku. Przestrzegaj zaleceń producenta.

Jak ustawić głębokość cięcia?

Poluzuj dźwignię blokady głębokości cięcia (18), ustaw żądaną głębokość za pomocą skali, a następnie zablokuj dźwignię. Maksymalna głębokość pod kątem 90° wynosi 65 mm.

Jak uniknąć odrzutu (kickback)?

Trzymaj pilarkę mocno obiema rękami, ustaw ciało z boku linii cięcia, używaj dobrze naostrzonych ostrzy, nie forsuj cięcia i prawidłowo podpieraj duże elementy. W przypadku zablokowania zwolnij przełącznik.

Jak wymienić ostrze pilarki?

Odłącz urządzenie od zasilania. Użyj dostarczonego klucza imbusowego do odkręcenia śruby mocującej (obracaj w kierunku przeciwnym do ruchu wskazówek zegara). Zablokuj wrzeciono przyciskiem blokady. Załóż nowe ostrze zgodnie z kierunkiem obrotów. Dokręć śrubę.

Laser nie działa, co robić?

Sprawdź, czy przełącznik lasera (21) jest w pozycji włączonej. Wyczyść soczewkę lasera miękką szmatką. Jeśli problem nadal występuje, skontaktuj się z serwisem. Nigdy nie wymieniaj jednostki lasera na inny typ.

Jaki sprzęt ochronny powinienem nosić?

Noś okulary ochronne, ochronniki słuchu, maskę przeciwpyłową i rękawice podczas pracy z ostrzami. Używaj systemu odsysania pyłu podczas cięcia drewna.

Czy mogę używać pilarki w trybie stacjonarnym (zamocowanej na stole)?

Nie, pilarka nie jest przeznaczona do użytku stacjonarnego. Musi być trzymana w ręku. Nigdy nie używaj jej z improwizowanym stołem do cięcia.

Jak konserwować pilarkę po użyciu?

Wyczyść urządzenie szczotką lub sprężonym powietrzem (niskie ciśnienie). Nie używaj wody ani rozpuszczalników. Regularnie czyść szczeliny wentylacyjne. Sprawdź stan szczotek węglowych i wymień je, jeśli są zużyte (<5 mm).

Co zrobić, jeśli ostrze zablokuje się w materiale?

Natychmiast zwolnij przełącznik i trzymaj pilarkę nieruchomo, aż ostrze całkowicie się zatrzyma. Nie wyciągaj ostrza w ruchu. Następnie znajdź przyczynę zablokowania (tępe ostrze, źle podparty materiał itp.).

Jaka jest maksymalna prędkość ostrza?

Prędkość bez obciążenia wynosi 5800 min⁻¹. Zawsze przestrzegaj maksymalnej prędkości podanej na tarczy tnącej. Używaj tylko kompatybilnych tarcz (średnica 185 mm, otwór 20 mm).

INSTRUKCJA OBSŁUGI 58G492 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

^a Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu. Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.

PL INSTRUKCJA ORYGINALNA (OBSŁUGI) 5

EN TRANSLATION (USER) MANUAL....5

• ZAGROŻENIE: Trzymać ręce z dala od obszaru cięcia i tarczy tnącej. Trzymać drugą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli obiema rękami trzyma się pilarkę, to zmniejsza się ryzyko zranienia tarczą tnącą.
• Nie sięgać ręką pod spód przedmiotu obrabianego. Osłona nie może ochronić cię przed obracającą się tarczą tnącą poniżej przedmiotu obrabianego
• Nastawić głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza tnąca wystawała poniżej ciętego materiału mniej niż na wysokość zęba.
• Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do solidnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia obracającej się tarczy tnącej lub utraty kontroli cięcia.
• Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której obracająca się tarcza tnąca może mieć styczność z przewodami będącymi pod napięciem lub z przewodem zasilającym pilarkę. Zetknięcie się z „przewodami pod napięciem” metalowych części elektronarzędzia może spowodować porażenie prądem operatora.
• Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia obracającej się tarczy tnącej.
• Zawsze używać tarczy tnącej o prawidłowych wymiarach otworów osadczych. Tarcze tnące, które nie pasują do gniazda mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.
• Nigdy nie stosować do zamocowania tarczy tnącej uszkodzonych lub niewłaściwych podkiadek lub śrub. Podkładki i śruby mocujące tarczę tnącą zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

Przyczyny odrzutu i zapobieganie odrzutowi.

• Odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunkudo operatora w linii cięcia, spowodowane zaciśniętą lub niewłaściwie prowadzoną tarczą tnącą.
• Kiedy tarcza tnąca pilarki jest zahaczona lub zaciśnięta w szczelinie, tarcza tnąca zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu w kierunku do operatora.
• Jeśli tarcza tnąca jest zwichrowana lub żle ustawiona w przecinanym elemencie, żeby tarczy tnącej po wyjściu z materiału mogą uderzyć górną powierzchnię ciętego materiału powodując podniesienie tarczy tnącej a zarazem pilarki i odrzut w kierunku operatora.

Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności.

• Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia.
• Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli zachowano odpowiednie środki ostrożności.
• Kiedy tarcza tnąca zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza tnąca nie zatrzyma się całkowicie. Nigdy nie próbować usunięcia tarczy tnącej z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza tnąca porusza się może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacierania się tarczy tnącej.
• W przypadku ponownego uruchomienia pilarki w elemencie obrabianym wyśrodkować tarczę tnąca w razie i sprawdzić, czy zęby tarczy tnącej nie są zablokowane w materiale. Jeśli tarcza tnąca zacina się, kiedy pilarka jest ponownie uruchamiana, może

się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.

• Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i odrzutu tylnego pilarki. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i pobliżu krawędzi płyty.
• Nie używać tępych lub uszkodzonych tarcz tnących. Nieostre lub niewłaściwie ustawione zęby tarczy tnącej tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie tarczy tnącej i odrzut tylny.
• Nastawić pewnie zaciski głębokości cięcia i kąta pochylenia, przed wykonaniem cięcia. Jeśli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny
• Szczególnie uważać podczas wykonywania cięcia wingebnego w ściankach działowych. Tarcza tnąca może ciąć inne przedmioty niewidoczne z zewnątrz, powodując odrzuł tylny.

Funkcje osłony dolnej

• Sprawdzić przed każdym użyciem osłonę dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zmyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka do tarczy tnącej lub innej części urządzenia dla każdego nastawienia kąta i głębokości cięcia.
• Sprawdzić działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Zadziałanie osłony dolnej może zostać spowolnione wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.
• Dopuszcza się ręczne wycofanie osłony dolej tylko przy specjalnych cięciach jak „cieście wgłębne” i „cieście złożone”. Podnosić osłone dolną za pomocą uchwytu odciągającego i kiedy tarcza tnąca zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie.
• Zawsze obserwować, czy osłona dolna zakrywa tarczę tnącą przed odłożeniem pilarki na stół warsztatowy lub podlogę. Nieosłonięta obracająca się tarcza tnąca będzie powodowała, że pilarka będzie cofała się do tyłu tnąc cokolwiek na swej drodze. Należy wziąć pod uwagę czas potrzebny do zatrzymania się tarczy tnącej po wyłączeniu.

Dodatkowe instrukcje bezpieczeństwa Środki ostrożności

• Nie używaj uszkodzonych lub zdeformowanych tarcz tnących.
• Nie używaj ściernic.
• Stosuj tylko tarcze tnące zalecane przez producenta, które spełniają wymagania normy EN 847-1.
• Nie stosować tarcz tnących nie posiadających zębów z zakończeniem z węglików spiekanych.

• Pył pochodzący z niektórych rodzajów drewna może być niebezpieczny dla zdrowia. Bezpośredni kontakt fizyczny z pyłami może powodować reakcje alergiczne i/lub choroby układu oddechowego u operatora lub osób postronnych. Pyły dębu i buku są uważane za rakotwórcze, zwłaszcza w związku z substancjami do obróbki drewna (impregnaty do drewna).

• Stosuj środki ochrony osobistej takie jak:

• ochronniki słuchu, aby zredukować ryzyko utraty słuchu;
• osłone oczu;
• ochronę dróg oddechowych, aby zredukować ryzyko wdychania szkodliwych pyłów;
• rękawice do obsługi tarcz tnących oraz innych chropowatych i ostrych materiałów (tarcze tnące powinny być trzymane za otwór gdy tylko to jest możliwe);
• Podłączyć system odciągu pyłów podczas cięcia drewna.

- Bezpieczna praca

• Należy dobrać tarczę tnącą do rodzaju materiału, który ma być cięty.
• Nie wolno używać pilarki do cięcia materiałów innych niż drewno lub drewnopochodne.
• Nie wolno używać pilarki bez osłony lub gdy jest ona zablokowana.
• Podłoga w okolicy pracy maszyną powinna być dobrze utrzymana bez luźnych materiałów i wystających elementów.
• Należy zapewnić odpowiednie oświetlenie miejsca pracy.
• Pracownik obsługujący maszynę powinien być odpowiednio przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
• Stosować jedynie ostre tarcze tnące.
• Zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy tnącej.
• Upewnić się, że zastosowane części są zgodne z zaleceniami wytwórcy.
• Błyszcząca blacha stalowa (lub inne materiały z powierzchnią odbijającą światło) nie pozwala na stosowanie światła laserowego, gdyż

mogłoby wówczas dojść do niebezpiecznego odbicia światła kierunku operatora, osób trzecich lub zwierząt.

W

- Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być wykonywane przez producenta lub osobę autoryzowaną.

UWAGA: Regulacje inne niż wymienione w niniejszej instrukcji grożą niebezpieczeństwem narażenia się na promieniowanie laserowe!

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Objaśnienie zastosowanych piktogramów:

• Odłącz pilarkę od zasilania podczas wykonywania czynności konserwacyjnych.
• Jeśli przewód zasilający ulegnie uszkodzeniu podczas pracy, natychmiast odłącz zasilanie. NIE NALEŻY DOTYKAĆ PRZEWODU ZASILAJĄCEGO PRZED ODŁĄCZENIEM ZASILANIA.
• Jeśli piła jest wyposażona w laser, nie wolno wymieniać lasera na inny typ, a wszelkie naprawy muszą być wykonywane przez
  • serwis. Nie kieruj wiązki lasera na ludzi ani zwierzęta.
• Nie używaj tego narzędzia w trybie stacjonarnym. Nie jest
• przeznaczony do użytku ze stołem do cięcia.
• Zamocuj obrabiany materiał na stabilnej powierzchni i zabezpiecz zaciskiem lub imadłem, aby wyeliminować przesuwanie. Ten rodzaj mocowania przedmiotu obrabianego jest bezpieczniejszy
• niż trzymanie przedmiotu w ręku.
• Poczekaj, aż ostrze zatrzyma się całkowicie, zanim odłożysz narzędzie. Ostrze tnące może się zaciąć i spowodować utratę kontroli nad narzędziem.

ZASADY BEZPIECZEŃSTWA DLA URZĄDZENIA LASEROWEGO

Urządzenie laserowe zastosowane w konstrukcji pilarki jest klasy 2, o maksymalnej mocy <1 mW, przy długości fali promieniowania λ = 650 nm. Takie urządzenie nie jest niebezpieczne dla wzroku, jednak nie wolno patrzeć bezpośrednio w kierunku źródła promieniowania (zagrożenie chwilową ślepotą).

OSTRZEŻENIE. Nie wolno patrzeć bezpośrednio na wiazkę światła laserowego. Grozi to niebezpieczeństwem. Należy przestrzegać niżej podanych zasad bezpieczeństwa.

• Urządzenie laserowe należy użytkować zgodnie z zaleceniami producenta.
• Nigdy nie wolno umyślnie i nieumyślnie kierować wiązki laserowej w kierunku ludzi, zwierząt lub obiektowi innemu niż materiał obrabiany.
• Nie wolno doprowadzić do przypadkowego skierowania wiązki światła laserowego ku oczom osób postronnych i zwierząt przez okres dłuższy niż 0,25 s na przykład kierując wiązkę światła poprzez lusterka.
• Zawsze trzeba upewnić się czy światło lasera jest skierowane na materiał, który nie ma powierzchni odbijających.

• Długość fali: 650 nm; Moc: < 1 mW EN 60825-1:2014

9

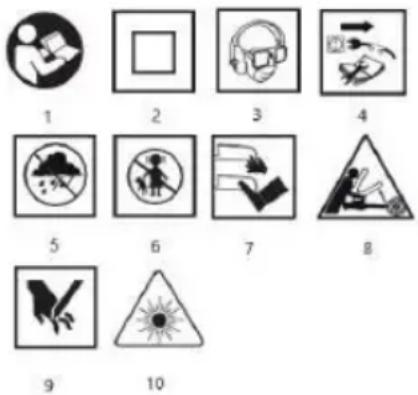

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.

2. Urządzenie z izolacją klasy drugiej

3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu, maskę przeciwpyłową)
4. Odłącz przewód zasilający przed rozpoczęciem czynności obsługowych lub naprawczych.
5. Chronić przed deszczem.
6. Nie dopuszczać dzieci do urządzenia.
7. Nie zbliżaj kończyn do elementów tnących!
8. Zagrożenie na skutek odrzutu.
9. Uwaga ryzyko skaleczenia dłoni, odcięcia palców.
10. Uwaga: Promieniowanie laserowe.

BUDOWA I ZASTOSOWANIE

Pilarka tarczowa jest elektronarzędziem typu ręcznego z izolacją II klasy. Jest ona napędzana jednofazowym silnikiem komutatorowym. Tego typu elektronarzędzie jest szeroko stosowane do przecinania drewna i materiałów drewnopochodnych. Nie należy stosować jej do przecinania drewna opałowego. Próby użycia pilarki do innych celów niż podano będzie traktowane jako użytkowanie niewłaściwe. Pilarkę należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi z zębami z nakładkami z węglików spiekanych. Pilarka tarczowa została zaprojektowana do lekkich prac w warsztatach usługowych oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Króciec odprowadzania pyłu
2. Ostona górna
3. Kontrolka sygnalizująca podłączenie napięcia
4. Dźwignia osłony dolnej
5. Pokrętło blokady ustawienia stopy
6. Pokrętło blokady prowadnicy równoległej

7. Wskaznik linii cięcia dla 45°

8. Wskaźnik linii cięcia dla 0°

9. Stopa
10. Tarcza tnąca
11. Podkładka kołnierzowa
12. Śruba mocująca tarczę tnąca
13. Ostona dolna
14. Rękojeść przednia
15. Włącznik
16. Przycisk blokady włącznika
17. Rękojeść zasadnicza
18. Dźwignia blokady głębokości cięcia
19. Przycisk blokady wrzeciona
20. Włącznik lasera
21. Laser
22. Prowadnica równoległa

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1. Prowadnica równoległa
2. Klucz sześciokątny
3. 1 szt.
4. 1 szt.

PRZYGOTOWANIE DO PRACY

USTAWIENIE GŁĘBOKOŚCI CIĘCIA

Głębokość cięcia pod kątem prostym można regulować w zakresie od 0 do 65 mm

- Poluzować dźwignię blokady głębokości cięcia (18).

Ustawić pożadaną głębokość cięcia (wykorzystując podziałkę).

Zablokować dźwignię blokady głębokości cięcia (18) (rys. A). MONTAŻ PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO

Przy cięciu materiału na wąskie kawałki należy posługiwać się prowadnicą równoleglą. Prowadnica może być mocowana z prawej lub lewej strony elektronarzędzia.

• Poluzować pokrętło blokady prowadnicy równoległej (6).
• Włożyć listwę prowadnicy równoległej (23) w dwa otwory w stopie pilarki (9).
• Ustawić pożadana odległość (wykorzystując podziałkę).
• Zamocować prowadnicę równoleglą (23) za pomocą pokrętła blokady prowadnicy równoległej (6) (rys. B).

Prowadnica równoległa (23) może być wykorzystywana również do

cięcia pod skosem w zakresie od 0º do 45º.

Nigdy nie wolno dopuścić, aby za pracującą pilarką znajdowała się ręka czy palce. W przypadku wystąpienia zjawiska odrzutu pilarka może opaść na rękę, co może być przyczyną poważnego uszkodzenia ciała.

ODCHYLANIE OSŁONY DOLNEJ

Osłona dolna (13) tarczy tnącej (10) ulega automatycznemu odsuwaniu w miarę styku z przecinanym materiałem. Aby odsunąć ją ręcznie należy przesunąć dźwignię osłony dolnej (4).

ODPROWADZANIE PYŁU

Pilarka tarczowa wyposażona jest w króciec odprowadzania pyłu (1) umożliwiający odprowadzanie powstających przy cięciu wiórów i pyłu.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej pilarki. Podczas uruchamiania pilarkę należy trzymać obiema rękami, gdyż moment obrotowy silnika może spowodować nie kontrolowany obrót elektronarzędzia.

Należy pamiętać, że po wyłączeniu pilarki jej elementy ruchome jeszcze przez jakiś czas wirują.

Pilarka jest wyposażona w przycisk blokady włącznika (16), zabezpieczający przed przypadkowym uruchomieniem.

Włączanie:

• Wcisnąć przycisk blokady włącznika (16) (rys. C).
  • Wcisnąć przycisk włącznika (15).

Wyłączanie:

- Zwolnić nacisk na przycisk włącznika (15).

KONTROLKA SYGNALIZUJĄCA PODŁĄCZENIE NAPIĘCIA

W momencie podłączenia pilarki do gniazda zasilającego kontrolka sygnalizująca podłączenie napięcia ( 3) zostaje podświetlona.

DZIAŁANIE LASERA

Nigdy nie wolno patrzeć bezpośrednio w promień lasera lub jego odbicie od powierzchni lustrzanej i nie wolno promienia lasera kierować ku jaklejkolwiek osobie.

Światło promienia lasera pozwala na lepszą kontrolę linii uzyskiwanego cięcia.

Generator lasera (22) stanowiący wyposażenie pilarki przewidziany jest do użytku przy cięciu precyzyjnym. Zespół urządzenia laserowego należy wyłącaźć jeśli laser nie jest wykorzystywany.

• Wcisnąć przycisk włącznika lasera (21) w pozycję włączony.
• Laser zacznie emitować czerwoną linię, widoczną na materiale.
  • Cięcie należy wykonywać wzdłuż tejlinii.
• Po zakończeniu cięcia wyłączyć laser.

Pył powstały przy cięciu może przytłumić światło lasera dlatego też, co jakiś czas trzeba oczyścić soczewkę projektora laser.

CIECIE

Linię cięcia wyznacza wskaźnik linii cięcia (7) lub (8).

- Przy rozpoczynaniu pracy zawsze należy trzymać pilarkę pewnie, obiema rękami z wykorzystaniem obu rękojeści.

- Pilarkę można włączać tylko wtedy, gdy jest ona odsunięta od materiału przewidzianego do cięcia.

- Nie wolno naciskać pilarki z nadmierną siłą, wywierać na nią nacisk umiarkowany, ciągły.

- Po zakończeniu cięcia zezwolić, aby tarcza tnąca całkowicie się zatrzymała.

- Jeśli cięcie zostanie przerwane przed zamierzonym zakończeniem, podejmując kontynuację należy najpierw po uruchomieniu pilarki odczekać, aż osiągnie ona swoją maksymalną prędkość obrotową i następnie ostrożnie wprowadzić tarczę tnącą w rzaz w przecinanym materiale.

- Przy cięciu w poprzek włókien materiału (drewna) niekiedy włókna mają tendencję do unoszenia się ku górze i odrywania (przesuw pilarki z małą prędkością minimalizuje występowanie tej tendencji).

• Upewnić się czy osłona dolna w swoim ruchu dochodzi do położenia skrajnego.
• Przed przystąpieniem do cięcia zawsze należy się upewnić czy pokrętło blokady głębokości cięcia i pokrętła blokady ustawienia stopy pilarki są właściwie dokręcone.
• Do współpracy z pilarką należy stosować wyłącznie tarcze tnące o właściwej średnicy zewnętrznej i średnicy otworu osadzenia tarczy tnącej.
• Materiał przecinany powinien być unieruchomiony w sposób pewny.
• Szerszą część stopy pilarki należy umieszczać na tej części materiału, która nie jest odcinana.

Jeśli wymiary materiału są niewielkie, materiał należy unieruchomić za pomocą ścisków stolarskich. Jeśli stopa pilarki nie przesuwa się po obrabianym materiale, lecz jest uniesiona to zachodzi niebezpieczeństwo zjawiska odrzutu.

Odpowiednie unieruchomienie przecinanego materiału i pewne trzymanie pilarki zapewniają pełną kontrolę pracy elektronarzędziem, co pozwala na uniknięcie niebezpieczeństwa uszkodzenia ciała. Nie wolno podejmować próby podtrzymywania krótkich kawałków materiału ręką.

CIECIE POD SKOSEM

• Poluzować pokrętło blokady ustawienia stopy (5) (rys. D).
• Ustawić stopę (9) pod pożadnym kątem (od 0 ° do 45°) korzystając z podziałki.
• Dokręcić pokrętło blokady ustawienia stopy (5).

Należy pamiętać, że przy cięciu pod skosem występuje większe niebezpieczeństwo zaistnienia zjawiska odrzutu (większa możliwość zakleszczenia tarczy tnącej), dlatego szczególnie należy zwracać uwagę, aby stopa pilarki przylegała całą powierzchnią do obrabianego materiału. Cięcie wykonywać ruchem płynnym.

CIECIE POPRZEZ WCINANIE SIE W MATERIAL

Przed przystąpieniem do regulacji odłączyć pilarkę od zasilania.

• Ustawić pożadaną głębokość cięcia odpowiadającą grubości przecinanego materiału.
• Nachylić pilarkę tak, aby przednia krawędź stopy (9) pilarki była oparta o materiał przewidziany do cięcia a znacznik 0° do cięcia prostopadłego znajdował się na linii przewidywanego cięcia.
• Po ustawieniu pilarki w miejscu rozpoczęcia cięcia podnieść osłone dolną (13) za pomocą dźwigni osłony dolnej (4) (tarcza tnąca pilarki uniesiona nad materiałem).

- Uruchomić elektronarzędzie i odczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową.

- Stopniowo opuszczać pilarkę gwłębiając się tarczą tnącą w materiał (podczas tego ruchu przednia krawędź stopy pilarki powinna stykać się z powierzchnią materiału).

• Gdy tarcza tnąca rozpocznie cięcie, zwolnić osłone dolną.

- Gdy stopa pilarki całą powierzchnią spocznie na materiale kontynuować cięcie, przesuwając pilarkę do przodu.

- Nigdy nie wolno cofać pilarki z wirującą tarczą tnącą, gdyż grozi to zaistnieniem zjawiska odrzutu tylnego.

- Wcinanie zakończyć w sposób odwrotny do jego rozpoczynania obracając pilarkę wokół linii styku przedniej krawędzi stopy pilarki z obrabianym materiałem.

- Zezwolić, aby po wyłączeniu pilarki jej tarcza tnąca całkowicie zatrzymała się przed wysunięciem pilarki z materiału.

- Jeśli występuje taka potrzeba, to zaoblenia naroży należy wykończyć za pomocą pilarki brzeszczotowej lub piły ręcznej.

CIĘCIE LUB ODCINANIE DUŻYCH KAWAŁKÓW MATERIAŁU

Podczas przecinania większych płyt lub desek należy je odpowiednio podeprzeć, w celu uniknięcia ewentualnego szarpnięcia tarczy tnącej (zjawisko odrzutu), wskutek zakleszczenia tarczy tnącej, w rzazie materiału.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą, lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą pędzła lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

- Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia. Nie wolno czyścić szczelin wentylacyjnych wsuwając do nich elementy ostre jak wkrętaki czy tym podobne przedmioty.

- W przypadku uszkodzenia przewodu zasilającego, należy go wymienić na przewód o takich samych parametrach. Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do serwisu.

- W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.

- Podczas normalnej eksploatacji tarcza tnąca ulega po jakimś czasie stępieniu. Oznaką stępienia tarczy tnącej jest konieczność zwiększenia nacisku przy przesuwaniu pilarki podczas cięcia.

- Jeśli zostanie stwierdzone uszkodzenie tarczy tnącej to należy ją bezzwłocznie wymienić.

• Tarcza tnąca powinna być zawsze ostra.

- Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

WYMIANA TARCZY TNĄCEJ

• Za pomocą dołączonego klucza odkręcić śrubę mocującą tarczę tnącą (12) pokręcając w lewo.
• Aby zapobiec obracaniu się wrzeciona pilarki, w czasie odkręcania śruby mocującej tarczę tnącą należy zablokować wrzeciono przyciskiem blokady wrzeciona (19) (rys. E).
• Zdemontować zewnętrzną podkładką kołnierzową (11).
• Za pomocą dźwigni osłony dolnej (4) przesunąć osłone dolną (13) tak, aby maksymalnie schowała się w osłonie górnej (2) (w tym czasie należy sprawdzić stan i działanie sprężyny odciągającej osłone dolna).
• Wysunąć tarczę tnącą (10) poprzez szczelinę w stopie pilarki (9).
• Ustawić nową tarczę tnącą w położeniu, w którym będzie pełna zgodność ustawienia zębów tarczy tnącej i umieszczonej na niej strzałki z kierunkiem pokazywanym przez strzałkę umieszczoną na osłonie górnej.
• Wsunąć tarczę tnącą poprzez szczelinę w stopie pilarki i zamontować ją na wrzecionie tak, aby była dociśnięta do powierzchni kołnierza wewnętrznego i centrycznie osadzona na jego podtoczeniu.
• Zamontować zewnętrzną podkładką kołnierzową (11) i dokręcić śrubę mocującą tarczę tnącą (12) pokręcając w prawo.

Należy zwrócić uwagę, aby zamontować tarczę tnącą zębami ustawionymi we właściwym kierunku. Kierunek obrotu wrzeciona elektronarzędzia pokazuje strzałka na obudowie pilarki.

Należy zachować szczególną uwagę przy chwytaniu tarczy tnącej. Trzeba korzystać z rękawic ochronnych w celu zapewnienia ochrony rękom, przed kontaktem z ostrymi zębami tarczy tnącej.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych.

Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Pilarka tarczowa 58G492
Parametr	Wartość
Napięcie zasilania	230 V AC
Częstotliwość zasilania	50 Hz
Moc znamionowa	1500 W

Prędkość obrotowa tarczy tnącej (bez obciążenia)		5800 min ^-1
Średnica zewnętrzna tarczy tnącej		185 mm
Średnica wewnętrzna tarczy tnącej		20 mm
Maksymalna głębokość cięcia	Pod kątem 90°	65 mm
	Pod kątem 45°	43 mm
Klasa lasera		2
Moc lasera		< 1 mW
Długość fali promieniowania		= 650 nm
Klasa ochronności		II
Stopień ochronności IP		IPX0
Masa		4,3 kg
Rok produkcji

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom cisnienia akustycznego	Lp_A=98,99 dB(A) K=3 dB(A)
Poziom mocy akustycznej	Lw_A=109,99 dB(A) K=3 dB(A)
Wartość przyśpieszeń drgań (uchwyt przedni)	a_h=3,372 m/s^2K=1,5 m/s^2
Wartość przyśpieszeń drgań (uchwyt tylny)	a_h=4,553 m/s^2K=1,5 m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp a oraz poziom mocy akustycznej LwA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a_h (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp A , poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a h zostały zmierzone zgodnie z normą EN 62841-1:2015. Podany poziom drgań a h może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności WE

Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Pilarka tarczowa

Model: 58G492

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych

dodanych przez użytkownika końcowego lub przeprowadzonych przez nie późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu:

Grupa Topex Sp. Z o.o. Sp.k.

Ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2020-06-18

EN TRANSLATION (USER) MANUAL CIRCULAR SAW 58G492

Producâtor: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285 Varşovia

Výrobce: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Varšava

Výrobca: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Varšava

Ražotájs: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Varšava

Produkts: Ripzāgis

Produkta Nr.: 58G492

Fabricante: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Varsovia
