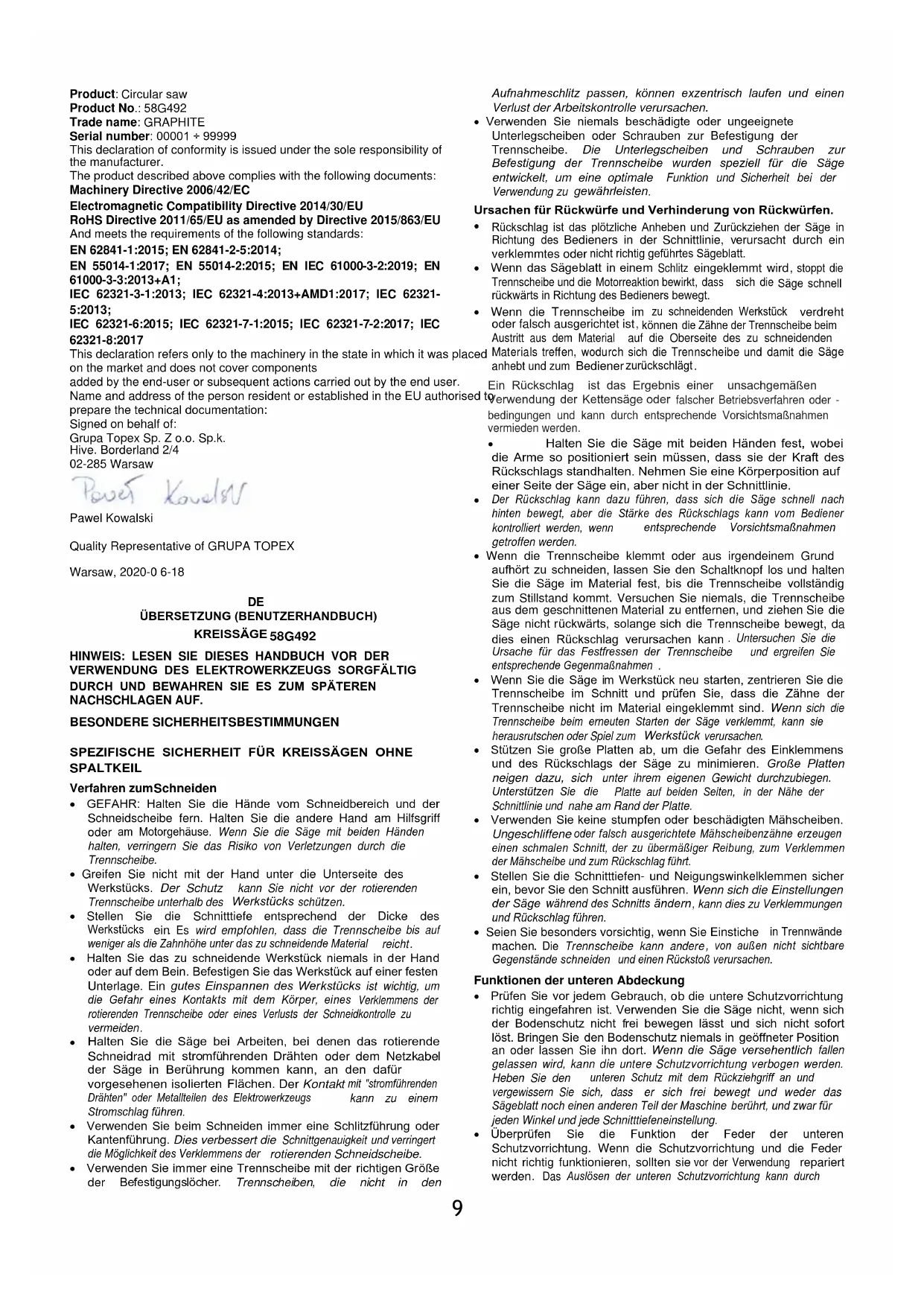

BEDIENUNGSANLEITUNG 58G492 Graphite

VERWENDUNG DES ELEKTROWERKZEUGS SORGFÄLTIG

DURCH UND BEWAHREN SIE ES ZUM SPÄTEREN NACHSCHLAGEN AUF. BESONDERE SICHERHEITSBESTIMMUNGEN

SPEZIFISCHE SICHERHEIT FÜR KREISSÄGEN OHNE SPALTKEIL Verfahren zum Schneiden

• GEFAHR: Halten Sie die Hände vom Schneidbereich und der Schneidscheibe fern. Halten Sie die andere Hand am Hilfsgriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten, verringern Sie das Risiko von Verletzungen durch die Trennscheibe.

• Greifen Sie nicht mit der Hand unter die Unterseite des Werkstücks. Der Schutz kann Sie nicht vor der rotierenden Trennscheibe unterhalb des Werkstücks schützen

• Stellen Sie die Schnitttiefe entsprechend der Dicke des Werkstücks ein . Es wird empfohlen, dass die Trennscheibe bis auf weniger als die Zahnhöhe unter das zu schneidende Material reicht

• Halten Sie das zu schneidende Werkstück niemals in der Hand oder auf dem Bein. Befestigen Sie das Werkstück auf einer festen Unterlage. Ein gutes Einspannen des Werkstücks ist wichtig, um die Gefahr eines Kontakts mit dem Körper, eines Verklemmens der rotierenden Trennscheibe oder eines Verlusts der Schneidkontrolle zu vermeiden

Halten Sie die Säge bei Arbeiten, bei denen das rotierende Schneidrad mit stromführenden Drähten oder dem Netzkabel der Säge in Berührung kommen kann, an den dafür vorgesehenen isolierten Flächen. Der Kontakt mit "stromführenden Drähten" oder Metallteilen des Elektrowerkzeugs kann zu einem Stromschlag führen.

• Verwenden Sie beim Schneiden immer eine Schlitzführung oder Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit des Verklemmens der rotierenden Schneidscheibe.

• Verwenden Sie immer eine Trennscheibe mit der richtigen Größe der Befestigungslöcher. Trennscheiben, die nicht in den Aufnahmeschlitz passen, können exzentrisch laufen und einen Verlust der Arbeitskontrolle verursachen.

• Verwenden Sie niemals beschädigte oder ungeeignete Unterlegscheiben oder Schrauben zur Befestigung der Trennscheibe. Die Unterlegscheiben und Schrauben zur Befestigung der Trennscheibe wurden speziell für die Säge entwickelt, um eine optimale Funktion und Sicherheit bei der Verwendung zu gewährleisten

Ursachen für Rückwürfe und Verhinderung von Rückwürfen.

Rückschlag ist das plötzliche Anheben und Zurückziehen der Säge in Richtung des Bedieners in der Schnittlinie, verursacht durch ein verklemmtes oder nicht richtig geführtes Sägeblatt.

• Wenn das Sägeblatt in einem Schlitz eingeklemmt wird , stoppt die Trennscheibe und die Motorreaktion bewirkt, dass sich die Säge schnell rückwärts in Richtung des Bedieners bewegt.

• Wenn die Trennscheibe im zu schneidenden Werkstück verdreht oder falsch ausgerichtet ist

können die Zähne der Trennscheibe beim Austritt aus dem Material auf die Oberseite des zu schneidenden Materials treffen, wodurch sich die Trennscheibe und damit die Säge anhebt und zum Bediener zurückschlägt

Ein Rückschlag ist das Ergebnis einer unsachgemäßen Verwendung der Kettensäge oder falscher Betriebsverfahren oder - bedingungen und kann durch entsprechende Vorsichtsmaßnahmen vermieden werden.

Halten Sie die Säge mit beiden Händen fest, wobei die Arme so positioniert sein müssen, dass sie der Kraft des Rückschlags standhalten. Nehmen Sie eine Körperposition auf einer Seite der Säge ein, aber nicht in der Schnittlinie.

Der Rückschlag kann dazu führen, dass sich die Säge schnell nach hinten bewegt, aber die Stärke des Rückschlags kann vom Bediener kontrolliert werden, wenn entsprechende Vorsichtsmaßnahmen getroffen werden.

• Wenn die Trennscheibe klemmt oder aus irgendeinem Grund aufhört zu schneiden, lassen Sie den Schaltknopf los und halten Sie die Säge im Material fest, bis die Trennscheibe vollständig zum Stillstand kommt. Versuchen Sie niemals, die Trennscheibe aus dem geschnittenen Material zu entfernen, und ziehen Sie die Säge nicht rückwärts, solange sich die Trennscheibe bewegt, da dies einen Rückschlag verursachen kann . Untersuchen Sie die Ursache für das Festfressen der Trennscheibe und ergreifen Sie entsprechende Gegenmaßnahmen

• Wenn Sie die Säge im Werkstück neu starten, zentrieren Sie die Trennscheibe im Schnitt und prüfen Sie, dass die Zähne der Trennscheibe nicht im Material eingeklemmt sind. Wenn sich die Trennscheibe beim erneuten Starten der Säge verklemmt, kann sie herausrutschen oder Spiel zum Werkstück verursachen

• Stützen Sie große Platten ab, um die Gefahr des Einklemmens und des Rückschlags der Säge zu minimieren. Große Platten neigen dazu, sich unter ihrem eigenen Gewicht durchzubiegen. Unterstützen Sie die Platte auf beiden Seiten, in der Nähe der Schnittlinie und nahe am Rand der Platte.

• Verwenden Sie keine stumpfen oder beschädigten Mähscheiben. Ungeschliffene oder falsch ausgerichtete Mähscheibenzähne erzeugen einen schmalen Schnitt, der zu übermäßiger Reibung, zum Verklemmen der Mähscheibe und zum Rückschlag führt.

• Stellen Sie die Schnitttiefen- und Neigungswinkelklemmen sicher ein, bevor Sie den Schnitt ausführen. Wenn sich die Einstellungen der Säge während des Schnitts ändern , kann dies zu Verklemmungen und Rückschlag führen.

• Seien Sie besonders vorsichtig, wenn Sie Einstiche in Trennwände machen . Die Trennscheibe kann andere , von außen nicht sichtbare Gegenstände schneiden und einen Rückstoß verursachen. Funktionen der unteren Abdeckung

• Prüfen Sie vor jedem Gebrauch, ob die untere Schutzvorrichtung richtig eingefahren ist. Verwenden Sie die Säge nicht, wenn sich der Bodenschutz nicht frei bewegen lässt und sich nicht sofort löst. Bringen Sie den Bodenschutz niemals in geöffneter Position an oder lassen Sie ihn dort. Wenn die Säge versehentlich fallen gelassen wird, kann die untere Schutzvorrichtung verbogen werden. Heben Sie den unteren Schutz mit dem Rückziehgriff an und vergewissern Sie sich, dass er sich frei bewegt und weder das Sägeblatt noch einen anderen Teil der Maschine berührt, und zwar für jeden Winkel und jede Schnitttiefeneinstellung.

• Überprüfen Sie die Funktion der Feder der unteren Schutzvorrichtung. Wenn die Schutzvorrichtung und die Feder nicht richtig funktionieren, sollten sie vor der Verwendung repariert werden . Das Auslösen der unteren Schutzvorrichtung kann durch10 beschädigte Teile, klebrige Ablagerungen oder Ansammlungen von Abfällen verlangsamt werden

Das manuelle Herausziehen des Unterschutzes ist nur für spezielle Schnitte wie "Eintauchschnitte" und "Verbundschnitte" zulässig. Heben Sie den unteren Schutz mit dem Rückziehgriff an, und wenn die Trennscheibe in das Material eindringt, sollte der untere Schutz freigegeben werden. Für alle anderen Schnitte wird empfohlen, dass die untere Schutzvorrichtung automatisch funktioniert.

• Achten Sie immer darauf, dass der untere Schutz die Trennscheibe abdeckt, bevor Sie die Säge auf der Werkbank oder dem Boden abstellen. Eine unbedeckte rotierende Trennscheibe führt dazu, dass die Säge rückwärts läuft und alles in ihrem Weg schneidet. Beachten Sie die Zeit, die die Trennscheibe benötigt, um nach dem Ausschalten zum Stillstand zu kommen. Zusätzliche Sicherheitshinweise Vorsichtshinweise

Verwenden Sie keine beschädigten oder verformten Trennscheiben.

Verwenden Sie keine Schleifscheiben.

• Verwenden Sie nur vom Hersteller empfohlene Trennscheiben, die die Anforderungen der EN 847-1 erfüllen.

• Verwenden Sie keine Trennscheiben, die nicht mit Hartmetallzähnen versehen sind.

• Staub von bestimmten Holzarten kann gesundheitsgefährdend sein. Der direkte physische Kontakt mit Staub kann allergische Reaktionen und/oder Krankheiten verursachen Atemwege des Bedieners oder umstehender Personen. Eichen- und Buchenstäube gelten als krebserregend, insbesondere in Verbindung mit Holzbehandlungsstoffen (Holzschutzmitteln).

Verwenden Sie persönliche Schutzausrüstung wie z. B:

Gehörschutz, um das Risiko eines Gehörverlusts zu verringern;

• Atemschutz, um das Risiko des Einatmens schädlicher Stäube zu verringern;

Handschuhe für den Umgang mit Trennscheiben und anderen rauen und scharfen Materialien (Trennscheiben sollten nach Möglichkeit

der Bohrung gehalten werden

Schließen Sie beim Schneiden von Holz eine Staubabsaugung an. Sicheres Arbeiten

Es ist wichtig, die Trennscheibe entsprechend der Art des zu schneidenden Materials auszuwählen

Verwenden Sie die Kettensäge nicht zum Schneiden von anderen Materialien als Holz oder Holzwerkstoffen

Verwenden Sie die Kettensäge nicht ohne Schutzvorrichtung oder wenn diese blockiert ist.

Der Boden in dem Bereich, in dem die Maschine arbeitet, sollte gut gepflegt sein und kein loses Material oder hervorstehende Teile aufweisen.

Der Arbeitsbereich muss ausreichend beleuchtet sein.

• Der Mitarbeiter, der die Maschine bedient, sollte in der Verwendung, Bedienung und Handhabung der Maschine entsprechend geschult sein

Verwenden Sie nur scharfe Trennscheiben.

Achten Sie auf die auf der Mähscheibe angegebene Höchstgeschwindigkeit.

• Stellen Sie sicher, dass die verwendeten Teile den Empfehlungen des Herstellers entsprechen.

• Glänzendes Stahlblech (oder andere Materialien mit spiegelnder Oberfläche ) lässt die Verwendung von Laserlicht nicht zu, da dies zu gefährlichen Reflexionen in Richtung des Bedieners, Dritter oder Tiere führen kann.

Ersetzen Sie das Lasergerät nicht durch einen anderen Typ. Alle Reparaturen sollten vom Hersteller oder einer autorisierten Person durchgeführt werden. ACHTUNG: Bei anderen als den in dieser Anleitung beschriebenen Einstellungen besteht die Gefahr, dass Sie sich der Laserstrahlung aussetzen! ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen konzipiert. Trotz einer inhärent sicheren Konstruktion, der Anwendung von Sicherheitsmaßnahmen und zusätzlichen Schutzmaßnahmen besteht bei der Arbeit immer ein Restrisiko für Verletzungen. Erläuterung der verwendeten Piktogramme:

• Trennen Sie die Säge vom Stromnetz, wenn Sie Wartungsarbeiten durchführen.

• Wenn das Netzkabel während des Betriebs beschädigt wird, ziehen Sie sofort den Netzstecker. BERÜHREN SIE DAS NETZKABEL NICHT

Wenn die Säge mit einem Laser ausgestattet ist, darf der Laser nicht durch einen anderen Typ ersetzt werden, und alle Reparaturen müssen von einem

Bedienung. Richten Sie den Laserstrahl nicht auf Menschen oder Tiere.

Verwenden Sie dieses Gerät nicht im stationären Modus. Es ist nicht

konzipiert für die Verwendung mit einem Schneidetisch.

Fixieren Sie das Werkstück auf einer stabilen Unterlage und sichern Sie es mit einer Klemme oder einem Schraubstock, um Bewegungen zu vermeiden. Diese Art der Werkstückspannung ist sicherer

als einen Gegenstand in der Hand zu halten.

• Warten Sie, bis das Messer vollständig zum Stillstand gekommen ist, bevor Sie das Werkzeug absetzen. Das Schneidemesser könnte sich verklemmen und Sie könnten die Kontrolle über das Werkzeug verlieren.

SICHERHEITSVORSCHRIFTEN FÜR DAS LASERGERÄT

Das beim Bau der Säge verwendete Lasergerät ist ein Gerät der Klasse 2, mit einer maximalen Leistung von <1 mW, bei einer Strahlungswellenlänge von λ = 650 nm. Ein solches Gerät ist nicht gefährlich für das Augenlicht, aber man darf nicht direkt in die Richtung der Strahlungsquelle schauen (Gefahr der vorübergehenden Erblindung). WARNUNG! Schauen Sie nicht direkt in den Laserlichtstrahl. Dies birgt ein Gefahrenrisiko. Beachten Sie die folgenden Sicherheitsregeln.

• Verwenden Sie das Lasergerät in Übereinstimmung mit den Empfehlungen des Herstellers.

Richten Sie den Laserstrahl niemals absichtlich oder unabsichtlich auf Menschen, Tiere oder ein anderes Objekt als das Arbeitsmaterial.

Der Laserstrahl darf nicht länger als 0,25 Sekunden unbeabsichtigt auf die Augen von Umstehenden und Tieren gerichtet werden , z. B. indem der Lichtstrahl durch Spiegel geleitet wird.

Es ist immer darauf zu achten, dass das Laserlicht auf ein Material gerichtet wird, das keine reflektierenden Oberflächen aufweist.

Wellenlänge: 650 nm; Leistung: < 1 mW EN 60825-1:2014

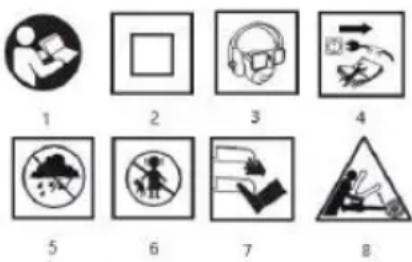

Lesen Sie die Betriebsanleitung und beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise

Isoliervorrichtung zweiter Klasse

Tragen Sie eine persönliche Schutzausrüstung (Schutzbrille, Gehörschutz , Staubmaske)

Ziehen Sie das Netzkabel ab, bevor Sie das Gerät warten oder reparieren.

Halten Sie Kinder von dem Gerät fern.

Halten Sie Ihre Gliedmaßen von den Schneidelementen fern!

Gefahr durch Rückstoß.

Vorsicht Schnittgefahr für Hände und Finger.

Hinweis: Laserstrahlung.

KONSTRUKTION UND ANWENDUNG

Die Kreissäge ist ein handgehaltenes Elektrowerkzeug der Isolierstoffklasse II . Sie wird von einem einphasigen Kommutatormotor angetrieben. Diese Art von Elektrowerkzeug wird häufig zum Sägen von Holz und Holzwerkstoffen verwendet. Sie sollte nicht zum Sägen von Brennholz verwendet werden. Der11 Versuch, die Säge für andere als die angegebenen Zwecke zu verwenden , wird als unsachgemäße Verwendung betrachtet. Verwenden Sie die Kreissäge nur mit geeigneten hartmetallbestückten Sägeblättern . Die Kreissäge ist für leichte Arbeiten in Servicewerkstätten und für alle Arbeiten im Bereich der selbständigen Hobbyarbeit (DIY) bestimmt

Verwenden Sie das Elektrowerkzeug nicht falsch.

BESCHREIBUNG DER GRAFISCHEN SEITEN

Die nachstehende Nummerierung bezieht sich auf die Komponenten des Geräts , die auf den grafischen Seiten dieses Handbuchs dargestellt sind.

Anzeigelampe für Spannungsanschluss

Unterer Sicherungshebel

Feststellknopf für die Fußeinstellung

Verriegelungsknopf der Parallelführung

Schnittlinienanzeige für 45°

Schnittlinienanzeige für 0°

Befestigungsschraube der Trennscheibe

Hebel für Schnitttiefensperre

Knopf für Spindelarretierung

• Es kann zu Abweichungen zwischen der Zeichnung und dem Produkt kommen.

AUSRÜSTUNG UND ZUBEHÖR

Sechskant-Schlüssel - 1 St.

VORBEREITUNG AUF DIE ARBEIT

EINSTELLUNG DER SCHNITTTIEFE

Die Schnitttiefe im rechten Winkel kann von 0 bis 65 mm eingestellt werden

Lösen Sie den Hebel für die Schnitttiefensperre ( 18)

Stellen Sie die gewünschte Schnitttiefe ein (mit Hilfe der Skala). Verriegeln Sie den Hebel für die Schnitttiefensperre (18) (Abb. A).

MONTAGE DER PARALLELSCHNITTFÜHRUNG

Verwenden Sie eine Parallelführung , wenn Sie das Material in schmale Stücke schneiden. Die Führung kann auf der rechten oder linken Seite des Elektrowerkzeugs montiert werden.

Lösen Sie den Feststellknopf der Parallelführung (

• Führen Sie die Parallelführungsschiene (23) in die beiden Löcher im Sägefuß (9) ein.

Stellen Sie die gewünschte Entfernung ein (mit Hilfe der Skala).

• Befestigen Sie die Parallelführung (23) mit dem Feststellknopf der Parallelführung (6) (Abb. B). Die Parallelführung ( 23) kann auch für Gehrungsschnitte von

Achten Sie darauf, dass sich Ihre Hand oder Finger nicht hinter der laufenden Säge befinden. Bei einem Rückstoß kann die Säge auf Ihre Hand fallen und schwere Verletzungen verursachen. KLAPPBARER BODENDECKEL Die untere Schutzvorrichtung (13) der Trennscheibe (10) schiebt sich automatisch zurück, wenn sie mit dem zu schneidenden Material in Berührung kommt. Um sie manuell zurückzuschieben, bewegen Sie den unteren Schutzhebel (

ENTSTAUBUNG Die Kreissäge ist mit einer Staubabsaugung (

) ausgestattet , um die beim Schneiden entstehenden Späne und den Staub abzusaugen. BEDIENUNG / EINSTELLUNGEN EIN/AUS Die Netzspannung muss mit der Spannungsangabe auf dem Typenschild der Säge übereinstimmen. Halten Sie die Kettensäge beim Starten mit beiden Händen fest, da das Drehmoment des Motors ein unkontrolliertes Drehen des Elektrowerkzeugs verursachen kann. Es ist wichtig zu bedenken, dass sich die beweglichen Teile der Säge nach dem Ausschalten noch einige Zeit drehen. Die Säge ist mit einer Schaltersperrtaste (16) ausgestattet, um ein versehentliches Einschalten zu verhindern. Einschalten:

Drücken Sie den Schalterverriegelungsknopf (

Drücken Sie die Ein/Aus-Taste (

Lassen Sie den Druck auf den Schaltknopf ( 15) los.

KONTROLLLEUCHTE FÜR SPANNUNGSANSCHLUSS

Wenn die Kettensäge an die Steckdose angeschlossen ist, leuchtet die Spannungsanschluss-Kontrollleuchte (

auf. LASER-AKTION Schauen Sie niemals direkt in den Laserstrahl oder seine Reflexion auf einer spiegelnden Oberfläche und richten Sie den Laserstrahl niemals auf eine Person. Das Licht des Laserstrahls ermöglicht eine bessere Kontrolle über die erzielte Schnittlinie. Der Lasergenerator (

), der als Zubehör zur Säge gehört , ist für Präzisionsschnitte vorgesehen . Die Lasereinheit sollte ausgeschaltet werden, wenn der Laser nicht verwendet wird.

Drücken Sie die Taste des Laserschalters (

) in die Position "Ein".

Der Laser beginnt, eine rote Linie zu emittieren, die auf dem Material sichtbar ist.

Der Schnitt sollte entlang dieser Linie ausgeführt werden.

Schalten Sie den Laser aus, wenn das Schneiden abgeschlossen ist. Staub vom Schneiden kann das Laserlicht trüben, weshalb die Linse des Laserprojektors von Zeit zu Zeit gereinigt werden muss. CUTTING Die Schnittlinie wird durch den Schnittlinienanzeiger (

Halten Sie die Säge bei Arbeitsbeginn immer mit beiden Händen an beiden Griffen fest

Die Säge darf nur eingeschaltet werden, wenn sie vom

schneidenden Material entfernt ist

Drücken Sie die Säge nicht mit übermäßiger Kraft, sondern mit mäßigem, kontinuierlichem Druck

Lassen Sie die Trennscheibe zum Stillstand kommen , wenn der Schnitt beendet ist

Wenn der Schnitt unterbrochen wird, bevor er beendet werden soll, warten Sie beim Fortsetzen zunächst, bis die Säge nach dem Start ihre Höchstgeschwindigkeit erreicht hat , und führen Sie dann die Trennscheibe vorsichtig in das Schnittgut.

• Beim Schneiden durch die Fasern des Materials (Holz) neigen die Fasern manchmal dazu, nach oben zu steigen und abzureißen (wenn Sie die Säge mit niedriger Geschwindigkeit führen, wird das Auftreten dieser Tendenz minimiert

• Vergewissern Sie sich, dass die untere Schutzvorrichtung in ihrer Bewegung die Endposition erreicht.

Vergewissern Sie sich vor dem Schneiden immer, dass der Feststellknopf für die Schnitttiefe und der Feststellknopf für die Sägefußeinstellung richtig angezogen sind.

Für die Säge dürfen nur Trennscheiben m i t d e m richtigen Außendurchmesser und Bohrungsdurchmesser des Trennscheibensitzes verwendet werden

• Das zu schneidende Material sollte sicher fixiert werden.

• Der breitere Teil des Sägefußes sollte auf den Teil des Materials gelegt werden , der nicht geschnitten wird. Wenn das Material klein ist, muss es mit einer Tischlerzwinge fixiert werden. Es besteht die Gefahr eines Rückschlags, wenn das Sägeblatt nicht über das Material gleitet, sondern angehoben wird. Halten Sie das zu schneidende Material ausreichend fest und halten Sie die Säge gut fest, damit Sie die volle Kontrolle über12 das Elektrowerkzeug haben und die Gefahr von Verletzungen vermieden wird . Versuchen Sie nicht, kurze Materialstücke mit der Hand zu halten

Lösen Sie den Drehknopf für die Fußeinstellung (

Stellen Sie den Fuß (

anhand der Skala auf den gewünschten Winkel (von

Ziehen Sie den Feststellknopf für die Fußeinstellung (

fest. Denken Sie daran, dass beim Schneiden in einer Schräglage ein größeres Rückschlagrisiko (größere Möglichkeit, das Sägeblatt zu blockieren) besteht, stellen Sie also sicher, dass das Sägeblatt vollständig am Werkstück anliegt. Schneiden Sie in einer gleichmäßigen Bewegung.

SCHNEIDEN DURCH EINSCHNEIDEN IN DAS MATERIAL

Trennen Sie die Säge von der Stromzufuhr, bevor Sie Einstellungen vornehmen.

• Stellen Sie die gewünschte Schnitttiefe entsprechend der Dicke des zu schneidenden Materials ein.

Neigen Sie die Säge so, dass die Vorderkante des Sägefußes (

zu schneidenden Material anliegt und die Markierung

für senkrechte Schnitte auf der Linie des beabsichtigten Schnitts liegt.

• Wenn die Säge zu Beginn des Schnittes positioniert ist, heben Sie den unteren Schutz (13) mit d e m unteren Schutzhebel (4) an (das Sägeblatt befindet sich über dem Material).

Starten Sie das Elektrowerkzeug und warten Sie, bis die Trennscheibe ihre volle Drehzahl erreicht hat

• Senken Sie die Säge allmählich ab, indem Sie die Trennscheibe in das Material eintauchen (während dieser Bewegung sollte die Vorderkante des Sägefußes die Oberfläche des Materials berühren).

Wenn die Mähscheibe zu schneiden beginnt, lassen Sie den unteren Schutz los.

• Wenn der Sägefuß mit der gesamten Fläche auf dem Material aufliegt, setzen Sie den Schnitt fort, indem Sie die Säge vorwärts bewegen.

Drehen Sie die Säge niemals mit einer rotierenden Trennscheibe rückwärts, da die Gefahr eines Rückschlags besteht.

Beenden Sie den Schnitt in umgekehrter Weise, indem Sie die Säge um die Berührungslinie zwischen der Vorderkante des Sägefußes und dem Werkstück drehen

Lassen Sie die Trennscheibe vollständig zum Stillstand kommen, bevor Sie die Säge aus dem Material ziehen, wenn die Säge ausgeschaltet ist.

• Falls erforderlich, sollten die Eckschrägen mit einem Sägeblatt oder einer Handsäge nachbearbeitet werden.

SCHNEIDEN ODER TRENNEN GROSSER MATERIALSTÜCKE

Beim Schneiden größerer Bretter oder Bohlen müssen diese gut abgestützt werden, um ein mögliches Ruckeln der Trennscheibe (Rückschlagphänomen) durch das Verklemmen der Scheibe im Schnitt zu vermeiden.

Ziehen Sie das Netzkabel aus der Steckdose, bevor S i e d a s G e r ä t installieren, einstellen, reparieren oder bedienen.

WARTUNG UND LAGERUNG

• Es wird empfohlen, das Gerät sofort nach jedem Gebrauch zu reinigen.

Verwenden Sie kein Wasser oder andere Flüssigkeiten zur Reinigung.

Das Gerät sollte mit einer Bürste gereinigt oder mit Niederdruck- Druckluft ausgeblasen werden

Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile beschädigen können.

• Reinigen Sie die Lüftungsschlitze im Motorgehäuse regelmäßig , um eine Überhitzung des Geräts zu vermeiden. Reinigen Sie die Lüftungsschlitze nicht , indem Sie scharfe Gegenstände wie Schraubendreher oder Ähnliches in die Schlitze stecken.

• Wenn das Netzkabel beschädigt ist, muss es durch ein Kabel mit den gleichen Eigenschaften ersetzt werden. Überlassen Sie diesen Vorgang einem qualifizierten Fachmann oder lassen Sie das Gerät reparieren.

• Wenn übermäßige Funkenbildung am Kommutator auftritt , lassen Sie den Zustand der Kohlebürsten des Motors von einer qualifizierten Person überprüfen

• Bei normalem Betrieb wird die Trennscheibe nach einiger Zeit stumpf. Ein Anzeichen dafür, dass die Trennscheibe stumpf wird, ist die Notwendigkeit, den Druck zu erhöhen, wenn die Säge beim Schneiden bewegt wird.

Wenn die Trennscheibe beschädigt ist, muss sie sofort ausgetauscht werden.

Die Trennscheibe sollte immer scharf sein.

• Bewahren Sie das Gerät immer an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

AUSTAUSCH DER TRENNSCHEIBE

Lösen Sie die Schraube, die die Trennscheibe (12) hält, mit dem mitgelieferten Schraubenschlüssel gegen den Uhrzeigersinn.

Um ein Drehen der Sägespindel zu verhindern, blockieren Sie die Spindel mit dem Spindelarretierknopf (19) (Abb. E) , wenn Sie die Befestigungsschraube der Trennscheibe lösen

Entfernen Sie die äußere Flanschunterlegscheibe ( 11)

Bewegen Sie die untere Schutzeinrichtung ( 13) mit Hilfe des Hebels für die untere Schutzeinrichtung (

so weit wie möglich in die obere Schutzeinrichtung (

(überprüfen Sie bei dieser Gelegenheit den Zustand und die Funktion der Feder zum Zurückziehen der unteren Schutzeinrichtung).

Führen Sie die Trennscheibe ( 10) durch den Schlitz im Sägefuß (

Legen Sie die neue Mähscheibe so ein, dass die Ausrichtung der Zähne der Mähscheibe und der Pfeil auf der Mähscheibe mit der Richtung des Pfeils auf dem oberen Schutz vollständig übereinstimmen

• Führen Sie die Trennscheibe durch den Schlitz im Sägefuß und montieren Sie sie so auf die Spindel, daß sie gegen die Oberfläche des inneren Flansches gedrückt und auf dessen Hinterschnitt zentriert wird

Setzen Sie die äußere Flanschscheibe ( 11) ein und ziehen Sie die Befestigungsschraube ( 12) der Trennscheibe im Uhrzeigersinn fest. Achten Sie darauf, dass die Trennscheibe so montiert ist, dass die Zähne in der richtigen Richtung ausgerichtet sind. Die Drehrichtung der Spindel des Elektrowerkzeugs ist durch einen Pfeil auf dem Sägegehäuse angegeben. Beim Greifen der Trennscheibe ist besondere Vorsicht geboten. Verwenden Sie Schutzhandschuhe, um Ihre Hände vor dem Kontakt mit den scharfen Zähnen der Mähscheibe zu schützen.

AUSTAUSCH VON KOHLEBÜRSTEN

Abgenutzte (kürzer als 5 mm), verbrannte oder gerissene Motorkohlebürsten müssen sofort ersetzt werden. Tauschen Sie immer beide Kohlebürsten gleichzeitig aus. Der Austausch der Kohlebürsten sollte nur von einer qualifizierten Person unter Verwendung von Originalteilen vorgenommen werden. Etwaige Mängel sollten von der autorisierten Kundendienststelle des Herstellers behoben werden. TECHNISCHE DATEN RATING-DATEN Kreissäge 58G492 Parameter Wert Versorgungsspannung 230 V AC Netzfrequenz 50 Hz Nennleistung 1500 W Drehzahl der Trennscheibe (ohne Last) 5800 min

Außendurchmesser der Trennscheibe 185 mm Innendurchmesser der Trennscheibe 20 mm Maximale Schnitttiefe

einem 90°- Winkel 65 mm

einem Winkel 43 mm13 von 45° Laser-Klasse

Laserleistung < 1 mW Wellenlänge der Strahlung λ = 650 nm Schutzklasse

IP-Schutzgrad IPX0 Masse 4,3 kg Jahr der Herstellung

= 98,99 dB(A) K= 3 dB(A) Schallleistungspegel

= 109,99 dB(A) K= 3 dB(A) Schwingungsbeschleunigungswert (vorderer Griff)

Schwingungsbeschleunigungswert (hinterer Griff)

Informationen über Lärm und Vibrationen Der Geräuschemissionspegel des Geräts wird beschrieben durch: den emittierten Schalldruckpegel Lp

und den Schallleistungspegel

(wobei K die Messunsicherheit bezeichnet). Die von der Maschine ausgehenden Vibrationen werden durch den Wert der Vibrationsbeschleunigung a

beschrieben (wobei K die Messunsicherheit bezeichnet). Der in dieser Anleitung angegebene Schalldruck-Emissionspegel Lp

, der Schallleistungspegel Lw

und der Schwingungsbeschleunigungswert a

wurden gemäß EN 62841- 1:2015 gemessen. Der angegebene Schwingungspegel a

kann zum Vergleich von Geräten und für eine vorläufige Bewertung der Schwingungsbelastung verwendet werden. Das angegebene Vibrationsniveau ist nur repräsentativ für die grundlegende Verwendung des Geräts. Wenn das Gerät für andere Anwendungen oder mit anderen Arbeitsgeräten verwendet wird, kann sich der Vibrationspegel ändern. Ein höheres Vibrationsniveau wird durch unzureichende oder zu seltene Wartung des Geräts beeinflusst. Die oben genannten Gründe können zu einer erhöhten Vibrationsbelastung während der gesamten Arbeitsdauer führen. Um die Vibrationsexposition genau abzuschätzen, müssen die Zeiten berücksichtigt werden, in denen das Gerät ausgeschaltet ist oder wenn es zwar eingeschaltet ist, aber nicht für die Arbeit verwendet wird. Wenn alle Faktoren genau abgeschätzt werden, kann die Gesamtvibrationsexposition deutlich niedriger sein. Um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, sollten zusätzliche Sicherheitsmaßnahmen ergriffen werden, wie z. B. die zyklische Wartung der Maschine und der Arbeitsgeräte, die Gewährleistung einer angemessenen Handtemperatur und eine angemessene Arbeitsorganisation.

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten Einrichtung zur Entsorgung zugeführt werden. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Informationen zur Entsorgung zu erhalten. Elektro- und Elektronik-Altgeräte enthalten Stoffe, die nicht umweltverträglich sind. Geräte, die nicht recycelt werden, stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (im Folgenden: "Grupa Topex") teilt mit, dass alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich, unter anderem. Der Text, die Fotografien, die Diagramme, die Zeichnungen sowie die Zusammensetzung des Handbuchs gehören ausschließlich der Grupa Topex und unterliegen dem gesetzlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über das Urheberrecht und verwandte Schutzrechte (d.h. Gesetzblatt 2006 Nr. 90 Poz. 631, in der geänderten Fassung). Das Kopieren, Verarbeiten, Veröffentlichen, Verändern des gesamten Handbuchs und seiner einzelnen Elemente zu kommerziellen Zwecken ist ohne schriftliche Zustimmung von Grupa Topex strengstens untersagt und kann zivil- und strafrechtliche Folgen haben. EG-Konformitätserklärung Hersteller: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285 Warschau Produkt: Kreissäge Art.Nr.: 58G492 Handelsname: GRAPHITE Seriennummer: 00001 ÷ 99999 Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Das oben beschriebene Produkt entspricht den folgenden Dokumenten: Maschinenrichtlinie 2006/42/EG Richtlinie zur elektromagnetischen Verträglichkeit 2014/30/EU RoHS-Richtlinie 2011/65/EU in der durch die Richtlinie 2015/863/EU geänderten Fassung Und erfüllt die Anforderungen der folgenden Normen: EN 62841-1:2015; EN 62841-2-5:2014; EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1; IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321- 5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; IEC 62321-8:2017 Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde, und erstreckt sich nicht auf Bauteile. vom Endbenutzer oder nachfolgende Aktionen des Endbenutzers hinzugefügt werden. Name und Anschrift der in der EU ansässigen oder niedergelassenen Person, die zur Erstellung der technischen Unterlagen befugt ist: Unterzeichnet im Namen von: Grupa Topex Sp. Z o.o. Sp.k. Bienenkorb. Grenzland 2/4 02-285 Warschau Pawel Kowalski Qualitätsbeauftragter von GRUPA TOPEX Warschau, 202 0-0 6-18
