ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G371 Graphite

GR ΕΓΧΕΙΡΊΔΙΟ ΜΕΤΆΦΡΑΣΗΣ (ΧΡΉΣΤΗ)

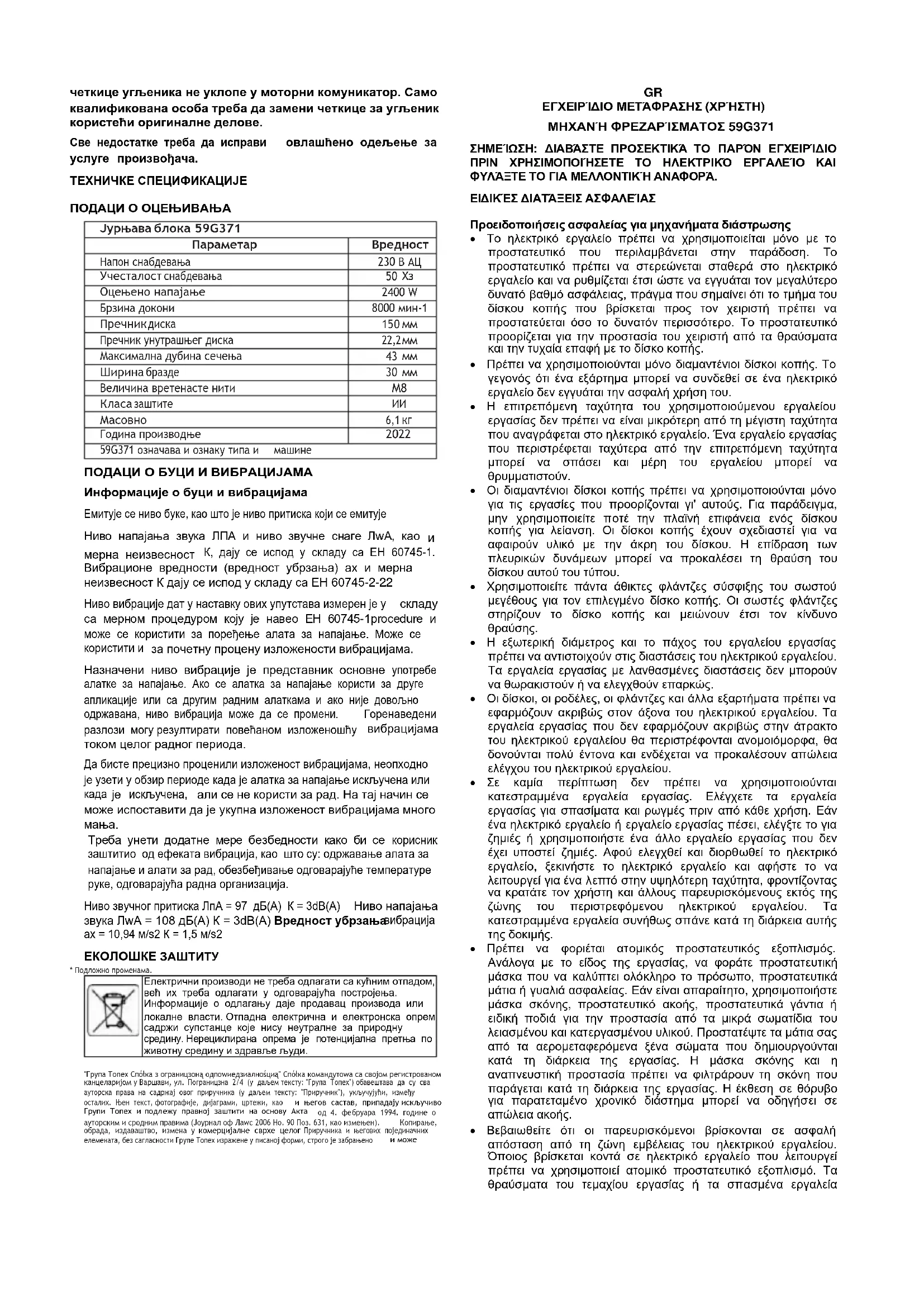

ΕΓΧΕΙΡΊΔΙΟ ΜΕΤΆΦΡΑΣΗΣ (ΧΡΉΣΤΗ) ΜΗΧΑΝΉ ΦΡΕΖΑΡΊΣΜΑΤΟΣ 59G371 ΣΗΜΕΊΩΣΗ: ΔΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΉΣΕΤΕ ΤΟ ΗΛΕΚΤΡΙΚΌ ΕΡΓΑΛΕΊΟ ΚΑΙ ΦΥΛΆΞΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΉ ΑΝΑΦΟΡΆ. ΕΙΔΙΚΈΣ ΔΙΑΤΆΞΕΙΣ ΑΣΦΑΛΕΊΑΣ

Προειδοποιήσεις ασφαλείας για μηχανήματα διάστρωσης

• Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται μόνο με το προστατευτικό που περιλαμβάνεται στην παράδοση. Το προστατευτικό πρέπει να στερεώνεται σταθερά στο ηλεκτρικό εργαλείο και να ρυθμίζεται έτσι ώστε να εγγυάται τον μεγαλύτερο δυνατό βαθμό ασφάλειας, πράγμα που σημαίνει ότι το τμήμα του δίσκου κοπής που βρίσκεται προς τον χειριστή πρέπει να προστατεύεται όσο το δυνατόν περισσότερο. Το προστατευτικό προορίζεται για την προστασία του χειριστή από τα θραύσματα και την τυχαία επαφή με το δίσκο κοπής.

• Πρέπει να χρησιμοποιούνται μόνο διαμαντένιοι δίσκοι κοπής. Το γεγονός ότι ένα εξάρτημα μπορεί να συνδεθεί σε ένα ηλεκτρικό εργαλείο δεν εγγυάται την ασφαλή χρήση του.

• Η επιτρεπόμενη ταχύτητα του χρησιμοποιούμενου εργαλείου εργασίας δεν πρέπει να είναι μικρότερη από τη μέγιστη ταχύτητα που αναγράφεται στο ηλεκτρικό εργαλείο. Ένα εργαλείο εργασίας που περιστρέφεται ταχύτερα από την επιτρεπόμενη ταχύτητα μπορεί να σπάσει και μέρη του εργαλείου μπορεί να θρυμματιστούν.

• Οι διαμαντένιοι δίσκοι κοπής πρέπει να χρησιμοποιούνται μόνο για τις εργασίες που προορίζονται γι' αυτούς. Για παράδειγμα, μην χρησιμοποιείτε ποτέ την πλαϊνή επιφάνεια ενός δίσκου κοπής για λείανση. Οι δίσκοι κοπής έχουν σχεδιαστεί για να αφαιρούν υλικό με την άκρη του δίσκου. Η επίδραση των πλευρικών δυνάμεων μπορεί να προκαλέσει τη θραύση του δίσκου αυτού του τύπου.

• Χρησιμοποιείτε πάντα άθικτες φλάντζες σύσφιξης του σωστού μεγέθους για τον επιλεγμένο δίσκο κοπής. Οι σωστές φλάντζες στηρίζουν το δίσκο κοπής και μειώνουν έτσι τον κίνδυνο

• Η εξωτερική διάμετρος και το πάχος του εργαλείου εργασίας πρέπει να αντιστοιχούν στις διαστάσεις του ηλεκτρικού εργαλείου. Τα εργαλεία εργασίας με λανθασμένες διαστάσεις δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς.

• Οι δίσκοι, οι ροδέλες, οι φλάντζες και άλλα εξαρτήματα πρέπει να εφαρμόζουν ακριβώς στον άξονα του ηλεκτρικού εργαλείου. Τα εργαλεία εργασίας που δεν εφαρμόζουν ακριβώς στην άτρακτο του ηλεκτρικού εργαλείου θα περιστρέφονται ανομοιόμορφα, θα δονούνται πολύ έντονα και ενδέχεται να προκαλέσουν απώλεια ελέγχου του ηλεκτρικού εργαλείου.

• Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται κατεστραμμένα εργαλεία εργασίας. Ελέγχετε τα εργαλεία εργασίας για σπασίματα και ρωγμές πριν από κάθε χρήση. Εάν ένα ηλεκτρικό εργαλείο ή εργαλείο εργασίας πέσει, ελέγξτε το για ζημιές ή χρησιμοποιήστε ένα άλλο εργαλείο εργασίας που δεν έχει υποστεί ζημιές. Αφού ελεγχθεί και διορθωθεί το ηλεκτρικό εργαλείο, ξεκινήστε το ηλεκτρικό εργαλείο και αφήστε το να λειτουργεί για ένα λεπτό στην υψηλότερη ταχύτητα, φροντίζοντας να κρατάτε τον χρήστη και άλλους παρευρισκόμενους εκτός της ζώνης του περιστρεφόμενου ηλεκτρικού εργαλείου. Τα κατεστραμμένα εργαλεία συνήθως σπάνε κατά τη διάρκεια αυτής της δοκιμής.

• Πρέπει να φοριέται ατομικός προστατευτικός εξοπλισμός. Ανάλογα με το είδος της εργασίας, να φοράτε προστατευτική μάσκα που να καλύπτει ολόκληρο το πρόσωπο, προστατευτικά μάτια ή γυαλιά ασφαλείας. Εάν είναι απαραίτητο, χρησιμοποιήστε μάσκα σκόνης, προστατευτικό ακοής, προστατευτικά γάντια ή ειδική ποδιά για την προστασία από τα μικρά σωματίδια του λειασμένου και κατεργασμένου υλικού. Προστατέψτε τα μάτια σας από τα αερομεταφερόμενα ξένα σώματα που δημιουργούνται κατά τη διάρκεια της εργασίας. Η μάσκα σκόνης και η αναπνευστική προστασία πρέπει να φιλτράρουν τη σκόνη που παράγεται κατά τη διάρκεια της εργασίας. Η έκθεση σε θόρυβο για παρατεταμένο χρονικό διάστημα μπορεί να οδηγήσει σε απώλεια ακοής.

• Βεβαιωθείτε ότι οι παρευρισκόμενοι βρίσκονται σε ασφαλή απόσταση από τη ζώνη εμβέλειας του ηλεκτρικού εργαλείου. Όποιος βρίσκεται κοντά σε ηλεκτρικό εργαλείο που λειτουργεί πρέπει να χρησιμοποιεί ατομικό προστατευτικό εξοπλισμό. Τα θραύσματα του τεμαχίου εργασίας ή τα σπασμένα εργαλείαεργασίας μπορεί να θρυμματιστούν και να προκαλέσουν τραυματισμό ακόμη και εκτός της άμεσης ζώνης εμβέλειας.

• Κατά τη διάρκεια εργασιών όπου ένα ηλεκτρικό εργαλείο θα μπορούσε να συναντήσει

• σε κρυμμένα ηλεκτρικά καλώδια ή στο δικό σας καλώδιο, κρατήστε το μόνο από τη μονωμένη λαβή. Κατά την επαφή με ηλεκτροφόρα καλώδια, όλα τα μεταλλικά μέρη του ηλεκτρικού εργαλείου θα είναι επίσης ηλεκτροφόρα και μπορεί να προκαλέσουν ηλεκτροπληξία στον χειριστή.

• Κρατήστε το καλώδιο δικτύου μακριά από περιστρεφόμενα εργαλεία εργασίας. Εάν χάσετε τον έλεγχο του εργαλείου, το καλώδιο δικτύου μπορεί να κοπεί ή να τραβηχτεί και το χέρι σας ή ολόκληρο το χέρι σας μπορεί να παγιδευτεί σε ένα περιστρεφόμενο εργαλείο εργασίας.

• Ποτέ μην αφήνετε το ηλεκτρικό εργαλείο κάτω πριν το εργαλείο εργασίας σταματήσει εντελώς. Ένα περιστρεφόμενο εργαλείο μπορεί να έρθει σε επαφή με την επιφάνεια στην οποία έχει τοποθετηθεί, οπότε μπορεί να χάσετε τον έλεγχο του ηλεκτρικού

• Μην μεταφέρετε ένα ηλεκτρικό εργαλείο ενώ βρίσκεται σε κίνηση. Η τυχαία επαφή μεταξύ του ρουχισμού και ενός περιστρεφόμενου ηλεκτρικού εργαλείου μπορεί να προκαλέσει την έλξη του εργαλείου και τη διάτρηση του ηλεκτρικού εργαλείου στο σώμα του χειριστή.

• Καθαρίζετε τακτικά τις σχισμές εξαερισμού του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του κινητήρα τραβάει σκόνη στο περίβλημα και μια μεγάλη συσσώρευση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικό κίνδυνο.

• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες ενδέχεται να τα αναφλέξουν.

• Μην χρησιμοποιείτε εργαλεία που απαιτούν υγρά ψυκτικά μέσα. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία. Απόρριψη και σχετικές συμβουλές ασφαλείας Το kickback είναι η ξαφνική αντίδραση ενός ηλεκτρικού εργαλείου στο μπλοκάρισμα ή την παρεμπόδιση ενός περιστρεφόμενου εργαλείου εργασίας. Η εμπλοκή ή το μπλοκάρισμα οδηγεί σε ξαφνική διακοπή του περιστρεφόμενου εργαλείου εργασίας. Το μη ελεγχόμενο ηλεκτρικό εργαλείο θα τρανταχτεί έτσι προς την κατεύθυνση που είναι αντίθετη από τη φορά περιστροφής του εργαλείου εργασίας. Όταν, για παράδειγμα, ο τροχός λείανσης μπλοκάρει ή κολλήσει στο τεμάχιο, η βυθισμένη άκρη του τροχού λείανσης μπορεί να μπλοκαριστεί και να προκαλέσει την πτώση ή την εκτίναξή του. Η κίνηση του τροχού λείανσης (προς ή μακριά από τον χειριστή) εξαρτάται τότε από την κατεύθυνση της κίνησης του τροχού στο σημείο του μπλοκαρίσματος. Επιπλέον, οι τροχοί λείανσης μπορούν επίσης να

Η αναπήδηση είναι συνέπεια της ακατάλληλης ή λανθασμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τη λήψη των κατάλληλων προφυλάξεων που περιγράφονται παρακάτω.

• Το ηλεκτρικό εργαλείο πρέπει να κρατιέται σταθερά, με το σώμα και τα χέρια σε θέση που να μαλακώνει την ανάκρουση. Εάν μια βοηθητική λαβή περιλαμβάνεται στον βασικό εξοπλισμό, θα πρέπει πάντα να χρησιμοποιείται για να έχετε όσο το δυνατόν μεγαλύτερο έλεγχο των δυνάμεων ανάκρουσης ή της ροπής ανάκρουσης κατά την εκκίνηση. Ο χειριστής μπορεί να ελέγξει τα φαινόμενα τραντάγματος και ανάκρουσης λαμβάνοντας τις κατάλληλες προφυλάξεις.

• Ποτέ μην κρατάτε τα χέρια κοντά σε περιστρεφόμενα εργαλεία εργασίας. Το εργαλείο εργασίας μπορεί να τραυματίσει το χέρι σας λόγω της ανάκρουσης.

• Κρατηθείτε μακριά από τη ζώνη εμβέλειας όπου το ηλεκτρικό εργαλείο θα κινηθεί κατά την ανάκρουση. Ως αποτέλεσμα της ανάκρουσης, το ηλεκτρικό εργαλείο κινείται προς την αντίθετη κατεύθυνση από την κίνηση του τροχού λείανσης στο σημείο του μπλοκαρίσματος.

• Να είστε ιδιαίτερα προσεκτικοί όταν επεξεργάζεστε γωνίες, αιχμηρές άκρες κ.λπ. Αποφεύγετε την εκτροπή ή την εμπλοκή των εργαλείων εργασίας. Ένα περιστρεφόμενο εργαλείο εργασίας είναι πιο επιρρεπές σε εμπλοκή κατά την κατεργασία γωνιών, αιχμηρών ακμών ή αν κλωτσάει προς τα πίσω. Αυτό μπορεί να γίνει αιτία απώλειας του ελέγχου ή κλωτσιάς.

• Μη χρησιμοποιείτε δίσκους από ξύλο, δίσκους με διαμαντένιο τμήμα με περιφερειακό διάκενο μεγαλύτερο από 10 mm ή οδοντωτούς δίσκους. Τα εργαλεία εργασίας αυτού του τύπου προκαλούν συχνά αναπήδηση ή απώλεια ελέγχου του ηλεκτρικού

• Αποφύγετε την εμπλοκή του δίσκου κοπής ή την υπερβολική πίεση. Μην κάνετε υπερβολικά βαθιές κοπές. Η υπερφόρτωση του δίσκου κοπής αυξάνει τη φόρτιση της λεπίδας και την τάση της να μπλοκάρει ή να μπλοκάρει και συνεπώς την πιθανότητα απόρριψης ή θραύσης.

• Εάν ο δίσκος κοπής μπλοκάρει ή εάν υπάρξει διακοπή της λειτουργίας, απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε μέχρι ο δίσκος να έχει πλήρως

• θα σταματήσει. Ποτέ μην επιχειρήσετε να τραβήξετε τον δίσκο που κινείται ακόμα έξω από την περιοχή κοπής, καθώς αυτό μπορεί να προκαλέσει ανάκρουση. Η αιτία της εμπλοκής πρέπει να εντοπιστεί και να αφαιρεθεί.

• Μην κάνετε επανεκκίνηση του ηλεκτρικού εργαλείου όσο αυτό βρίσκεται μέσα στο υλικό. Ο τροχός κοπής θα πρέπει να φτάσει στην πλήρη ταχύτητά του πριν συνεχίσει την κοπή. Διαφορετικά, ο τροχός λείανσης μπορεί να πιαστεί, να πηδήξει από το τεμάχιο εργασίας ή να προκαλέσει αναπήδηση.

• Οι πλάκες ή τα μεγάλα αντικείμενα πρέπει να στηρίζονται πριν από την κατεργασία για να μειωθεί ο κίνδυνος κλωτσιάς που προκαλείται από μπλοκαρισμένο δίσκο. Τα μεγάλα τεμάχια μπορεί να λυγίσουν υπό το βάρος τους. Το τεμάχιο πρέπει να στηρίζεται και στις δύο πλευρές, τόσο κοντά στη γραμμή κοπής όσο και στην άκρη.

• Να είστε ιδιαίτερα προσεκτικοί όταν ανοίγετε τρύπες σε τοίχους ή όταν εργάζεστε σε άλλες αόρατες περιοχές. Ο δίσκος κοπής που βυθίζεται στο υλικό μπορεί να προκαλέσει ανάκρουση του εργαλείου, εάν συναντήσει σωλήνες αερίου, σωλήνες νερού, ηλεκτρικά καλώδια ή άλλα αντικείμενα. ΣΗΜΕΙΩΣΗ: Η συσκευή προορίζεται για εσωτερική χρήση Παρά τη χρήση ενός εγγενώς ασφαλούς σχεδιασμού, τη χρήση μέτρων ασφαλείας και πρόσθετων προστατευτικών μέτρων, υπάρχει πάντα ένας υπολειπόμενος κίνδυνος τραυματισμού κατά τη διάρκεια της εργασίας. Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων:

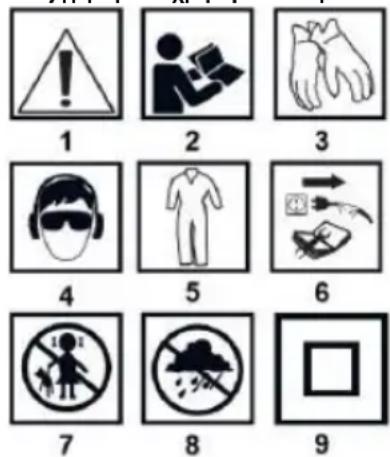

Σημείωση: Λάβετε ειδικές προφυλάξεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε τις οδηγίες λειτουργίας

Φοράτε προστατευτικά γάντια

Φοράτε εξοπλισμό ατομικής προστασίας (μάσκα σκόνης, γυαλιά

Χρήση προστατευτικού ρουχισμού

Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν από εργασίες συντήρησης ή επισκευής.

Κρατήστε τα παιδιά μακριά από το εργαλείο

Προστατεύστε τη συσκευή από την υγρασία

Δεύτερη κατηγορία προστασίας ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΕΛΊΔΩΝ Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της μονάδας

απεικονίζονται στις γραφικές σελίδες του παρόντος εγχειριδίου.

Κουμπί κλειδώματος διακόπτη

Οπίσθιος κύλινδρος οδηγού

Μπροστινός κύλινδρος οδήγησης

Ακροφύσιο απόρριψης σκόνης8. Κάλυμμα βούρτσας άνθρακα

Άνοιγμα αποστράγγισης

• Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος. ΚΑΤΑΣΚΕΥΉ ΚΑΙ ΕΦΑΡΜΟΓΉ Το μηχάνημα αυλάκωσης είναι ένα χειροκίνητο ηλεκτρικό εργαλείο που κινείται από μονοφασικό κινητήρα με μετατροπέα και μόνωση κατηγορίας II. Το ηλεκτρικό εργαλείο έχει σχεδιαστεί για την κατασκευή αυλακώσεων εγκατάστασης σε τοίχους κ.λπ. σε υλικά όπως σκυρόδεμα, πέτρα, τούβλα κ.λπ. χωρίς τη χρήση νερού. Ο σχεδιασμός της μηχανής αυλάκωσης επιτρέπει την εκτόξευση της σκόνης στην κλειστή σακούλα ή την εξαγωγή της με βιομηχανική σκούπα. Ο ειδικός δίσκος που χρησιμοποιείται κόβει ένα πλήρες αυλάκι χωρίς την ανάγκη για τεμαχισμό. Ως αποτέλεσμα, το αυλάκι είναι έτοιμο για τοποθέτηση στο καθορισμένο βάθος. Οι τομείς χρήσης του είναι η εκτέλεση εργασιών ανακαίνισης και κατασκευής που σχετίζονται με ηλεκτρολογικές, υδραυλικές, θερμαντικές εγκαταστάσεις ή εγκαταστάσεις φυσικού αερίου. Η συσκευή έχει σχεδιαστεί μόνο για ξηρή λειτουργία. Μην κάνετε κακή χρήση του ηλεκτρικού εργαλείου. ΕΞΟΠΛΙΣΜΌΣ ΚΑΙ ΑΞΕΣΟΥΆΡ

Εύκαμπτος σωλήνας με προσαρμογείς - 1 τεμ.

Σακούλα σκόνης - 1 τεμ.

- 1 τεμ. ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΕΡΓΑΣΊΑ

Το μηχάνημα διάστρωσης έχει σχεδιαστεί για να λειτουργεί με ειδικούς δίσκους πολλαπλών σειρών.

• Χρησιμοποιήστε τα παρεχόμενα κλειδιά για να ασφαλίσετε τον άξονα κρατώντας την εξωτερική φλάντζα (10) και ξεβιδώστε τη βίδα στερέωσης.

• (9) (Σχήμα Α, Β). Η βίδα στερέωσης έχει αριστερό σπείρωμα.

• Αφαιρέστε τη βίδα συγκράτησης (9) και αφαιρέστε την εξωτερική φλάντζα (10) (εικ. Α).

• Σύρετε το δίσκο κάτω από το προστατευτικό και τοποθετήστε το δίσκο στον άξονα.

• Ένας καλά εδραζόμενος δίσκος πρέπει να ακουμπάει στη φλάντζα της ατράκτου.

• (Σχήμα Α). Ο άξονας δεν θα γεμίσει όλο το βάθος της οπής τοποθέτησης του δίσκου.

• Σύρετε την εξωτερική φλάντζα μέσα στην οπή του δίσκου. Πιέζοντας προς τα κάτω την εξωτερική φλάντζα, γυρίστε την μέχρι να βυθιστεί στην οπή, ώστε να έρθει σε πλήρη επαφή με την πλάκα του δίσκου.

• Βιδώστε τη βίδα στερέωσης.

• Χρησιμοποιώντας τα κλειδιά, ασφαλίστε τον άξονα και σφίξτε τη βίδα στερέωσης (Σχ. Β). Η αφαίρεση του δίσκου γίνεται με την αντίστροφη σειρά της εγκατάστασης. ΤΟΠΟΘΈΤΗΣΗ ΣΑΚΟΎΛΑΣ ΣΚΌΝΗΣ Η μηχανή αυλάκωσης συνοδεύεται από σακούλα σκόνης με ρυθμιζόμενο ιμάντα ώμου και προσαρμογείς σωλήνων για τη σύνδεση της σακούλας σκόνης με τη μηχανή αυλάκωσης.

• Ξεβιδώστε έναν από τους προσαρμογείς (13) που είναι τοποθετημένοι στα άκρα του σωλήνα.

• (Σχήμα Γ). Εκεί χρησιμοποιήθηκε αριστερό σπείρωμα.

• Ανοίξτε τη σακούλα σκόνης (14), σύροντας την πόρπη (15) (εικ.

• Μέσα από το άνοιγμα εκκένωσης (16) του σάκου σκόνης, εισάγετε τον προηγουμένως αποσυναρμολογημένο προσαρμογέα στο άνοιγμα εισόδου (17) (εικ. Δ), έτσι ώστε το στενωμένο τμήμα του προσαρμογέα να ολισθαίνει εν μέρει προς

• Εφαρμόστε και στερεώστε έναν μεταλλικό σφιγκτήρα στο σημείο σύνδεσης του προσαρμογέα με τον σάκο σκόνης και συνδέστε τον εύκαμπτο σωλήνα στον προσαρμογέα (εικ. E).

• Τοποθετήστε το ελεύθερο άκρο του εύκαμπτου σωλήνα με τον προσαρμογέα (13) στον κρουνό.

• την έξοδο σκόνης (7) (εικ. ΣΤ) και στρέψτε δεξιόστροφα μέχρι να ασφαλίσει στη θέση του.

• Ρυθμίστε το μήκος του ιμάντα ώμου (18) για να εξασφαλίσετε άνετη χρήση με τη σακούλα σκόνης (14) (εικ. Δ). Η αποσυναρμολόγηση γίνεται με την αντίστροφη σειρά από τη συναρμολόγηση. ΣΎΝΔΕΣΗ ΑΝΑΡΡΌΦΗΣΗΣ ΣΚΌΝΗΣ Για καθαρότερο χώρο εργασίας, το μηχάνημα διάστρωσης μπορεί να συνδεθεί με εξωτερική συσκευή αναρρόφησης σκόνης. Συνδέστε το άκρο του σωλήνα αναρρόφησης του συστήματος αναρρόφησης σκόνης στη θύρα αναρρόφησης σκόνης (7). Προσέξτε να επιλέξετε έναν προσαρμογέα με τη σωστή διάμετρο, ώστε η σύνδεση να είναι ασφαλής. Κατά την έναρξη των εργασιών, θέστε σε λειτουργία το σύστημα αναρρόφησης σκόνης, π.χ. με βιομηχανική σκούπα, και στη συνέχεια απενεργοποιήστε το μηχάνημα διάστρωσης. Όταν τελειώσετε την εργασία, απενεργοποιήστε πρώτα το μηχάνημα διάστρωσης και μετά την ηλεκτρική σκούπα. Με τον τρόπο αυτό αποφεύγεται η περιττή σκόνη στο χώρο εργασίας. Σε ορισμένα μοντέλα βιομηχανικών απορροφητήρων με υποδοχή ρεύματος για ηλεκτρικά εργαλεία, υπάρχει αυτόματη ενεργοποίηση και απενεργοποίηση του απορροφητήρα που ελέγχεται από το διακόπτη ηλεκτρικού εργαλείου. ΡΎΘΜΙΣΗ ΤΟΥ ΒΆΘΟΥΣ ΤΟΥ ΑΥΛΑΚΙΟΎ Η ρύθμιση του βάθους του αυλακιού πρέπει να γίνεται πριν από την έναρξη των εργασιών με το μηχάνημα απενεργοποιημένο.

• Χαλαρώστε το μοχλό ασφάλισης (6) σύροντάς τον προς τα πίσω.

• Μετακινήστε την μπροστινή λαβή (5) προς τα πίσω για να αυξήσετε το βάθος κοπής, προς τα εμπρός για να μειώσετε το βάθος κοπής.

• Ένας δείκτης βάθους και μια κλίμακα που βρίσκονται στο περίβλημα του καντράν μπορούν να βοηθήσουν στον καθορισμό του σωστού βάθους.

• Μόλις ρυθμιστεί το σωστό βάθος, σφίξτε το μοχλό ασφάλισης (6) μετακινώντας τον προς τα εμπρός. ΛΕΙΤΟΥΡΓΊΑ / ΡΥΘΜΊΣΕΙΣ Ελέγξτε την κατάσταση του δίσκου πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο. Μην χρησιμοποιείτε δίσκους με σπασίματα, ρωγμές ή άλλες φθορές. Ένας φθαρμένος δίσκος πρέπει να αντικαθίσταται αμέσως με έναν καινούργιο πριν από τη χρήση. Όταν τελειώσετε την εργασία σας, απενεργοποιείτε πάντα το ηλεκτρικό εργαλείο και περιμένετε μέχρι να σταματήσει εντελώς το εργαλείο εργασίας. Μόνο τότε μπορείτε να απομακρύνετε το ηλεκτρικό εργαλείο.

• Ο δίσκος κοπής πρέπει να είναι σωστά τοποθετημένος και να περιστρέφεται ελεύθερα.

• Ποτέ μην υπερφορτώνετε τη μηχανή αυλάκωσης. Η υπερφόρτωση και η υπερβολική σύσφιξη μπορεί να προκαλέσουν επικίνδυνη θραύση των δίσκων κοπής.

• Ποτέ μη χτυπάτε το εργαλείο εργασίας στο υλικό εργασίας.

• Ποτέ μην χρησιμοποιείτε πριονόλαμες που έχουν σχεδιαστεί για κοπή ξύλου από δισκοπρίονα. Η χρήση τέτοιων πριονόλαμων οδηγεί συχνά σε φαινόμενο ανάκρουσης του ηλεκτρικού εργαλείου, απώλεια ελέγχου και μπορεί να οδηγήσει σε τραυματισμό του χειριστή. ON/OFF Η τάση δικτύου πρέπει να αντιστοιχεί στην ονομαστική τάση που αναγράφεται στην πινακίδα τύπου του ηλεκτρικού εργαλείου. Κρατάτε το ηλεκτρικό εργαλείο και με τα δύο χέρια κατά την έναρξη λειτουργίας και τη λειτουργία.Το μηχάνημα διάστρωσης διαθέτει διακόπτη ασφαλείας για την αποφυγή τυχαίας εκκίνησης.

• Πατήστε το κουμπί κλειδώματος του διακόπτη (1) (Σχ. Γ).

• Πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης (2) (Εικ. Γ).

• Η απελευθέρωση της πίεσης στο κουμπί διακόπτη (2) σταματά τη μηχανή αυλάκωσης. ΕΡΓΑΣΊΑ ΜΕ ΜΗΧΆΝΗΜΑ ΔΙΆΣΤΡΩΣΗΣ Το μηχάνημα διάστρωσης έχει σχεδιαστεί αποκλειστικά για την εκτέλεση ευθύγραμμων κοπών. Δεν επιτρέπεται η εκτέλεση καμπύλων ή στρογγυλεμένων κοπών. Το μηχάνημα έχει σχεδιαστεί μόνο για ξηρή λειτουργία. Πριν από την έναρξη των εργασιών, ο χώρος όπου θα εκτελεστούν οι εργασίες πρέπει να εξεταστεί για αόρατες εγκαταστάσεις νερού, ηλεκτρικού ρεύματος ή αερίου, οι οποίες πρέπει να εντοπιστούν με τη χρήση ειδικού ανιχνευτή καλωδίων. Το μηχάνημα διάστρωσης είναι εξοπλισμένο με σύστημα ομαλής εκκίνησης. Μετά την εκκίνηση του μηχανήματος διάστρωσης, περιμένετε μέχρι ο δίσκος να φτάσει στη μέγιστη ταχύτητα πριν ξεκινήσετε την εργασία. Ο διακόπτης δεν πρέπει να λειτουργεί ενώ το μηχάνημα διάστρωσης είναι ενεργοποιημένο ή απενεργοποιημένο. Ο διακόπτης της μηχανής διάστρωσης επιτρέπεται να λειτουργεί μόνο όταν το ηλεκτρικό εργαλείο βρίσκεται μακριά από το αντικείμενο εργασίας. ΚΌΒΟΝΤΑΣ ΈΝΑ ΑΥΛΆΚΙ

• Ρυθμίστε το βάθος κοπής.

• Τοποθετήστε τον πίσω κύλινδρο οδήγησης (3) στον τοίχο (οι δίσκοι κοπής ανασηκώνονται πάνω από την επιφάνεια του τοίχου) (Εικ. H).

• Εκκινήστε το μηχάνημα διάστρωσης και περιμένετε να φτάσουν οι δίσκοι κοπής σε πλήρη ταχύτητα.

• Χαμηλώστε σταδιακά το μηχάνημα διάστρωσης βυθίζοντας τους δίσκους κοπής στην τοιχοποιία (κατά τη διάρκεια αυτής της κίνησης, ο πίσω κύλινδρος οδήγησης πρέπει να έρθει σε επαφή με την επιφάνεια της τοιχοποιίας).

• Όταν ο μπροστινός κύλινδρος οδήγησης (4) ακουμπήσει στην τοιχοποιία, συνεχίστε την κοπή μετακινώντας το μηχάνημα διάστρωσης προς τα εμπρός, μακριά από εσάς (αντίθετα με την κατεύθυνση περιστροφής των δίσκων κοπής).

• Ολοκληρώστε τη διαδικασία κοπής με τον αντίστροφο τρόπο από την έναρξή της, ανασηκώνοντας τον μπροστινό κύλινδρο οδήγησης και συνεπώς το δίσκο προς τα πάνω. Ο πίσω κύλινδρος οδήγησης πρέπει να είναι πάντοτε πιεσμένος στον

• Αφήστε το δίσκο να σταματήσει εντελώς μετά την απενεργοποίηση και μόνο τότε μπορείτε να κατεβάσετε το μηχάνημα διάστρωσης.

• Το αυλάκι που δημιουργείται με αυτόν τον τρόπο είναι ένας πλήρως κοίλος χώρος και δεν απαιτεί πλέον σμίλευση. Όταν το μηχάνημα διάστρωσης είναι απενεργοποιημένο, μην φρενάρετε τον περιστρεφόμενο δίσκο κοπής πιέζοντας τον πάνω στο τεμάχιο εργασίας. Το μηχάνημα διάστρωσης δεν πρέπει να πιέζεται πολύ δυνατά και να ωθείται προς τα εμπρός με δύναμη. Η πίεση εσοχής και η προώθηση πρέπει να είναι μέτρια. Η άσκηση υπερβολικής δύναμης μπορεί να προκαλέσει υπερβολική θέρμανση του κινητήρα και ζημιά στο δίσκο κοπής. Οι δίσκοι κοπής φτάνουν σε πολύ υψηλές θερμοκρασίες κατά τη λειτουργία - μην τους αγγίζετε με απροστάτευτα μέρη του σώματος πριν κρυώσουν. Κατά την κοπή ιδιαίτερα σκληρών υλικών, ο δίσκος κοπής μπορεί να υπερθερμανθεί και να υποστεί ζημιά. Μια δέσμη σπινθήρων γύρω από το δίσκο κοπής αποτελεί σύμπτωμα υπερθέρμανσης. Σταματήστε αμέσως την κοπή και ψύξτε το δίσκο κοπής αφήνοντας το μηχάνημα διάστρωσης να λειτουργήσει με τη μέγιστη ταχύτητα αλλά χωρίς φορτίο για 3- 5 λεπτά. Μια ορατά μειωμένη απόδοση κοπής και μια δέσμη σπινθήρων γύρω από το δίσκο κοπής μπορεί να είναι σημάδι ενός αμβλυμένου δίσκου κοπής. Χρησιμοποιείτε μόνο εργαλεία εργασίας των οποίων η επιτρεπόμενη ταχύτητα είναι μεγαλύτερη ή ίση με τη μέγιστη ταχύτητα του μηχανήματος διάστρωσης χωρίς φορτίο. ΛΕΙΤΟΥΡΓΊΑ ΚΑΙ ΣΥΝΤΉΡΗΣΗ

Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν από οποιαδήποτε εγκατάσταση, ρύθμιση, επισκευή ή λειτουργία. ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ

Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά από κάθε

Μην χρησιμοποιείτε νερό ή άλλα υγρά για τον καθαρισμό.

Η μονάδα θα πρέπει να καθαρίζεται με ένα στεγνό κομμάτι ύφασμα ή να φυσάει με πεπιεσμένο αέρα χαμηλής πίεσης.

Μην χρησιμοποιείτε καθαριστικά ή διαλυτικά, καθώς αυτά μπορεί να προκαλέσουν ζημιά στα πλαστικά μέρη.

Καθαρίζετε τακτικά τις σχισμές εξαερισμού στο περίβλημα του κινητήρα για να αποφύγετε την υπερθέρμανση της μονάδας.

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί με ένα καλώδιο με τα ίδια χαρακτηριστικά. Η εργασία αυτή πρέπει να ανατεθεί σε εξειδικευμένο ειδικό ή να γίνει σέρβις της συσκευής.

Εάν εμφανιστεί υπερβολικός σπινθηρισμός στον μεταγωγέα,

την κατάσταση των ανθρακικών βουρτσών του κινητήρα από εξειδικευμένο άτομο.

• Φυλάσσετε πάντα τη συσκευή σε στεγνό μέρος μακριά από

ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΤΩΝ ΒΟΥΡΤΣΏΝ ΆΝΘΡΑΚΑ

• Οι φθαρμένες (μικρότερες από 5 mm), καμένες ή ραγισμένες ψήκτρες άνθρακα του κινητήρα πρέπει να αντικαθίστανται

και τις δύο ανθρακοβούρτσες

Ξεβιδώστε και αφαιρέστε τα καλύμματα των βουρτσών άνθρακα (

Τραβήξτε προς τα πίσω το ελατήριο πίεσης, αποσυνδέστε και αφαιρέστε τις φθαρμένες βούρτσες

Απομακρύνετε τυχόν σκόνη άνθρακα με πεπιεσμένο αέρα.

Τοποθετήστε τις νέες βούρτσες άνθρακα (οι βούρτσες θα πρέπει να γλιστρούν ελεύθερα στις υποδοχές των βουρτσών) και το ελατήριο συμπίεσης στη

Τοποθετήστε τα καλύμματα των βουρτσών άνθρακα (

Αφού αντικαταστήσετε τις ανθρακούχες ψήκτρες, εκκινήστε το ηλεκτρικό εργαλείο χωρίς φορτίο και περιμένετε 1-2 λεπτά μέχρι οι ανθρακούχες ψήκτρες να χωρέσουν στον μεταγωγέα του κινητήρα. Μόνο ένα εξειδικευμένο άτομο πρέπει να αντικαθιστά τις βούρτσες άνθρακα χρησιμοποιώντας αυθεντικά εξαρτήματα. Τυχόν ελαττώματα θα πρέπει να αποκαθίστανται από το εξουσιοδοτημένο τμήμα σέρβις του κατασκευαστή.

ΠΡΟΔΙΑΓΡΑΦΈΣ ΔΕΔΟΜΕΝΑ ΑΞΙΟΛΟΓΗΣΗΣ

τροφοδοσίας 230 V AC

Ονομαστική ισχύς 2400 W Ταχύτητα ρελαντί 8000 min-1

Εσωτερική διάμετρος δίσκου 22,2

Μέγεθος σπειρώματος άξονα

59G371 σημαίνει τόσο τον τύπο όσο και την ονομασία του μηχανήματος. ΔΕΔΟΜΈΝΑ ΘΟΡΎΒΟΥ ΚΑΙ ΔΟΝΉΣΕΩΝ Πληροφορίες για το θόρυβο και τους κραδασμούς Επίπεδα εκπεμπόμενου θορύβου, όπως το επίπεδο της εκπεμπόμενης

Η στάθμη ηχητικής ισχύος LpA και η στάθμη ηχητικής ισχύος LwA,

αβεβαιότητα μέτρησης K, δίνονται κατωτέρω σύμφωνα με το EN 60745-1. Οι τιμές δόνησης (τιμή επιτάχυνσης) ah και η αβεβαιότητα μέτρησης K δίνονται παρακάτω σύμφωνα με το EN 60745-2-22 .Το επίπεδο κραδασμών που αναφέρεται παρακάτω στις παρούσες οδηγίες έχει μετρηθεί σύμφωνα με τη διαδικασία μέτρησης που καθορίζεται από τη διαδικασία EN 60745-1 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων. Μπορεί επίσης

χρησιμοποιηθεί για την αρχική αξιολόγηση της έκθεσης σε κραδασμούς. Το αναγραφόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό της

χρήσης του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας και εάν δεν συντηρείται επαρκώς, το επίπεδο κραδασμών ενδέχεται να αλλάξει.

λόγοι που αναφέρονται παραπάνω μπορεί να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς καθ' όλη τη διάρκεια της εργασίας. Για την ακριβή εκτίμηση της έκθεσης σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες το ηλεκτρικό εργαλείο είναι απενεργοποιημένο ή όταν

χρησιμοποιείται για εργασία. Με αυτόν τον τρόπο, η συνολική έκθεση σε κραδασμούς μπορεί να αποδειχθεί πολύ χαμηλότερη. Θα πρέπει να λαμβάνονται πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από τις επιπτώσεις των δονήσεων, όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εργασίας, εξασφάλιση κατάλληλης θερμοκρασίας χεριών, σωστή οργάνωση της

Επίπεδο ηχητικής πίεσης LpA = 97 dB(A) K=3dB(A) Επίπεδο ηχητικής ισχύος LwA = 108 dB(A) K=3dB(A) Τιμή επιτάχυνσης κραδασμών ah = 10,94 m/s2 K=1,5 m/s2

• Με την επιφύλαξη αλλαγών.

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να απορρίπτονται σε κατάλληλες εγκαταστάσεις. Πληροφορίες σχετικά με την απόρριψη παρέχονται από τον αντιπρόσωπο του προϊόντος ή τις τοπικές αρχές. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι ουδέτερες για το φυσικό περιβάλλον. Ο μη ανακυκλωμένος εξοπλισμός αποτελεί πιθανή απειλή για το περιβάλλον και την ανθρώπινη υγεία.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (στο εξής: "Εγχειρίδιο" ), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τις φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεσή του, ανήκουν αποκλειστικά στην Grupa Topex και αποτελούν αντικείμενο νομικής προστασίας σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (ΦΕΚ 2006 αριθ. 90 Poz. 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του εγχειριδίου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες.

Δήλωση συμμόρφωσης ΕΚ Κατασκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa Προϊόν: Προϊόν: Μηχανή για πλακόστρωση Μοντέλο: 59G371 Εμπορική ονομασία: GRAPHITE Σειριακός αριθμός: 00001 ÷ 99999 Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα

Οδηγία 2006/42/ΕΚ για τα μηχανήματα Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ Και πληροί τις απαιτήσεις των προτύπων: EN 60745-1:2009+A11:2010- EN 60745-2-22:2011+A11:2013 EN 55014-1:2017+A11:2020; EN 55014-2:2015, EN IEC 61000-3-2:2019- EN 61000-3-3:2013+A1:2019- EN IEC 61000-3-11:2019, EN IEC 63000:2018 Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος: Grupa Topex Sp. z o.o. Sp.k. 2/4 οδός Pograniczna 02-285 Βαρσοβία Paweł Kowalski TOPEX GROUP Υπεύθυνος ποιότητας Βαρσοβία, 2022-03-17
