| Producttype | Muursleuvenzaag (sleuvenfrees) |
| Merk | Graphite |
| Model | 59G371 |
| Voedingsspanning | 230 V AC |
| Frequentie | 50 Hz |
| Nominaal vermogen | 2400 W |
| Onbelast toerental | 8000 min⁻¹ |
| Schijfdiameter | 150 mm |
| Binnendiameter schijf | 22,2 mm |
| Maximale snijdiepte | 43 mm |
| Sleufbreedte | 30 mm |
| Spindeldraadmaat | M8 |
| Beschermingsklasse | II (dubbele isolatie) |
| Gewicht | 6,1 kg |
| Productiejaar | 2022 |
| Geluidsdrukniveau (LpA) | 97 dB(A) (K=3 dB(A)) |
| Geluidsvermogensniveau (LwA) | 108 dB(A) (K=3 dB(A)) |
| Trilling (versnellingswaarde) | 10,94 m/s² (K=1,5 m/s²) |
| Schijftype | Gecombineerde diamantschijf (meerdere rijen) |
| Beoogd gebruik | Het maken van sleuven in beton, steen, baksteen (droog) |
| Belangrijkste functies | Zachte start, diepteverstelling, stofafzuiging |
| Onderhoud en reiniging | Reinigen met droge doek of perslucht; koolborstels vervangen (<5 mm) |
| Veiligheid | Veiligheidsschakelaar, overbelastingsbeveiliging, verplichte PBM |
| Inbegrepen accessoires | Gecombineerde schijf, sleutels, slang met adapters, stofzak, tang, koffer |
Veelgestelde vragen - 59G371 Graphite
Gebruikersvragen over 59G371 Graphite
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding 59G371 - Graphite en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 59G371 van het merk Graphite.
GEBRUIKSAANWIJZING 59G371 Graphite

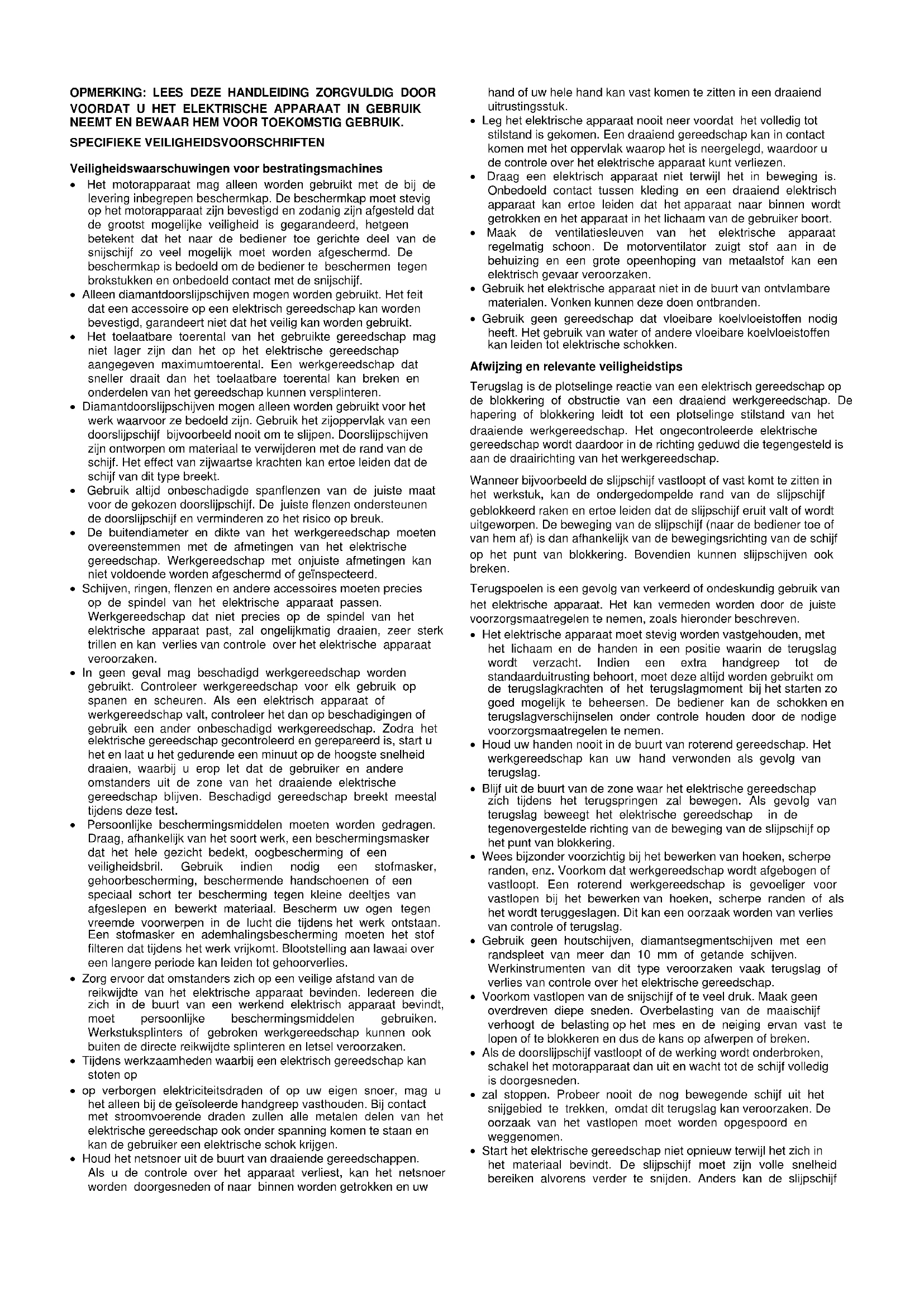

Veiligheidswaarschuwingen voor bestratingsmachines
- Het motorapparaat mag alleen worden gebruikt met de bij de levering inbegrepen beschermkap. De beschermkap moet stevig op het motorapparaat zijn bevestigd en zodanig zijn afgesteld dat de grootst mogelijke veiligheid is gegarandeerd, hetgeen betekent dat het naar de bediener toe gerichte deel van de snijschijf zo veel mogelijk moet worden afgeschermd. De beschermkap is bedoeld om de bediener te beschermen tegen brokstukken en onbedoeld contact met de snijschijf.
- Alleen diamantdoorslijpschijven mogen worden gebruikt. Het feit dat een accessoire op een elektrisch gereedschap kan worden bevestigd, garandeert niet dat het veilig kan worden gebruikt.
- Het toelaatbare toerental van het gebruikte gereedschap mag niet lager zijn dan het op het elektrische gereedschap aangegeven maximumtoerental. Een werkgereedschap dat sneller draait dan het toelaatbare toerental kan breken en onderdelen van het gereedschap kunnen versplinteren.
- Diamantdoorslijpschijven mogen alleen worden gebruikt voor het werk waarvoor ze bedoeld zijn. Gebruik het zijoppervlak van een doorslijpschijf bijvoorbeeld nooit om te slijpen. Doorslijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf. Het effect van zijwaartse krachten kan ertoe leiden dat de schijf van dit type breekt.
- Gebruik altijd onbeschadigde spanflenzen van de juiste maat voor de gekozen doorslijpschijf. De juiste flenzen ondersteunen de doorslijpschijf en verminderen zo het risico op breuk.
- De buitendiameter en dikte van het werkgereedschap moeten overeenstemmen met de afmetingen van het elektrische gereedschap. Werkgereedschap met onjuiste afmetingen kan niet voldoende worden afgeschermd of geïnspecteerd.
- Schijven, ringen, flenzen en andere accessoires moeten precies op de spindel van het elektrische apparaat passen. Werkgereedschap dat niet precies op de spindel van het elektrische apparaat past, zal ongelijkmatig draaien, zeer sterk trillen en kan verlies van controle over het elektrische apparaat veroorzaken.
- In geen geval mag beschadigd werkgereedschap worden gebruikt. Controleer werkgereedschap voor elk gebruik op spanen en scheuren. Als een elektrisch apparaat of werkgereedschap valt, controleer het dan op beschadigingen of gebruik een ander onbeschadigd werkgereedschap. Zodra het elektrische gereedschap gecontroleerd en gerepareerd is, start u het en laat u het gedurende een minuut op de hoogste snelheid draaien, waarbij u erop let dat de gebruiker en andere omstanders uit de zone van het draaiende elektrische gereedschap blijven. Beschadigd gereedschap breekt meestal tijdens deze test.
- Persoonlijke beschermingsmiddelen moeten worden gedragen. Draag, afhankelijk van het soort werk, een beschermingsmasker dat het hele gezicht bedekt, oogbescherming of een veiligheidsbril. Gebruik indien nodig een stofmasker, gehoorbescherming, beschermende handschoenen of een speciaal schort ter bescherming tegen kleine deeltjes van afgeslepen en bewerkt materiaal. Bescherm uw ogen tegen vreemde voorwerpen in de lucht die tijdens het werk ontstaan. Een stofmasker en ademhalingsbescherming moeten het stof filteren dat tijdens het werk vrijkomt. Blootstelling aan lawaai over een langere periode kan leiden tot gehoorverlies.
- Zorg ervoor dat omstanders zich op een veilige afstand van de reikwijdte van het elektrische apparaat bevinden. Iedereen die zich in de buurt van een werkend elektrisch apparaat bevindt, moet persoonlijke beschermingsmiddelen gebruiken. Werkstuksplinters of gebroken werkgereedschap kunnen ook buiten de directe reikwijdte splinteren en letsel veroorzaken.
- Tijdens werkzaamheden waarbij een elektrisch gereedschap kan stoten op
- op verborgen elektriciteitsdraden of op uw eigen snoer, mag u het alleen bij de geïsoleerde handgreep vasthouden. Bij contact met stroomvoerende draden zullen alle metalen delen van het elektrische gereedschap ook onder spanning komen te staan en kan de gebruiker een elektrische schok krijgen.
- Houd het netsnoer uit de buurt van draaiende gereedschappen. Als u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of naar binnen worden getrokken en uw
hand of uw hele hand kan vast komen te zitten in een draaiend uitrustingsstuk.
- Leg het elektrische apparaat nooit neer voordat het volledig tot stilstand is gekomen. Een draaiend gereedschap kan in contact komen met het oppervlak waarop het is neergelegd, waardoor u de controle over het elektrische apparaat kunt verliezen.
- Draag een elektrisch apparaat niet terwijl het in beweging is. Onbedoeld contact tussen kleding en een draaiend elektrisch apparaat kan ertoe leiden dat het apparaat naar binnen wordt getrokken en het apparaat in het lichaam van de gebruiker boort.
- Maak de ventilatiesleuven van het elektrische apparaat regelmatig schoon. De motorventilator zuigt stof aan in de behuizing en een grote opeenhoping van metaalstof kan een elektrisch gevaar veroorzaken.
- Gebruik het elektrische apparaat niet in de buurt van ontvlambare materialen. Vonken kunnen deze doen ontbranden.
- Gebruik geen gereedschap dat vloeibare koelvloeistoffen nodig heeft. Het gebruik van water of andere vloeibare koelvloeistoffen kan leiden tot elektrische schokken.
Afwijzing en relevante veiligheidstips
Terugslag is de plotselinge reactie van een elektrisch gereedschap op de blokkering of obstructie van een draaiend werkgereedschap. De hapering of blokkering leidt tot een plotselinge stilstand van het draaiende werkgereedschap. Het ongecontroleerde elektrische gereedschap wordt daardoor in de richting geduwd die tegengesteld is aan de draairichting van het werkgereedschap.
Wanneer bijvoorbeeld de slijpschijf vastloopt of vast komt te zitten in het werkstuk, kan de ondergedompelde rand van de slijpschijf geblokkeerd raken en ertoe leiden dat de slijpschijf eruit valt of wordt uitgeworpen. De beweging van de slijpschijf (naar de bediener toe of van hem af) is dan afhankelijk van de bewegingsrichting van de schijf op het punt van blokkering. Bovendien kunnen slijpschijven ook breken.
Terugspoelen is een gevolg van verkeerd of ondeskundig gebruik van het elektrische apparaat. Het kan vermeden worden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven.
- Het elektrische apparaat moet stevig worden vastgehouden, met het lichaam en de handen in een positie waarin de terugslag wordt verzacht. Indien een extra handgreep tot de standaarduitrusting behoort, moet deze altijd worden gebruikt om de terugslagkrachten of het terugslagmoment bij het starten zo goed mogelijk te beheersen. De bediener kan de schokken en terugslagverschijnselen onder controle houden door de nodige voorzorgsmaatregelen te nemen.
- Houd uw handen nooit in de buurt van roterend gereedschap. Het werkgereedschap kan uw hand verwonden als gevolg van terugslag.
- Blijf uit de buurt van de zone waar het elektrische gereedschap zich tijdens het terugspringen zal bewegen. Als gevolg van terugslag beweegt het elektrische gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf op het punt van blokkering.
- Wees bijzonder voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat werkgereedschap wordt afgebogen of vastloopt. Een roterend werkgereedschap is gevoeliger voor vastlopen bij het bewerken van hoeken, scherpe randen of als het wordt teruggeslagen. Dit kan een oorzaak worden van verlies van controle of terugslag.
- Gebruik geen houtschijven, diamantsegmentschijven met een randspleet van meer dan 10 mm of getande schijven. Werkinstrumenten van dit type veroorzaken vaak terugslag of verlies van controle over het elektrische gereedschap.
- Voorkom vastlopen van de snijschijf of te veel druk. Maak geen overdreven diepe sneden. Overbelasting van de maaischijf verhoogt de belasting op het mes en de neiging ervan vast te lopen of te blokkeren en dus de kans op afwerpen of breken.
- Als de doorslijpschijf vastloopt of de werking wordt onderbroken, schakel het motorapparaat dan uit en wacht tot de schijf volledig is doorgesneden.
- zal stoppen. Probeer nooit de nog bewegende schijf uit het snijgebied te trekken, omdat dit terugslag kan veroorzaken. De oorzaak van het vastlopen moet worden opgespoord en weggenomen.
- Start het elektrische gereedschap niet opnieuw terwijl het zich in het materiaal bevindt. De slijpschijf moet zijn volle snelheid bereiken alvorens verder te snijden. Anders kan de slijpschijf
blijven haken, van het werkstuk afspringen of terugslag veroorzaken.
- Platen of grote voorwerpen moeten vóór het bewerken worden ondersteund om het risico van terugslag door een vastgelopen schijf te verminderen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk moet aan beide kanten worden ondersteund, zowel bij de snijlijn als bij de rand.
- Wees bijzonder voorzichtig bij het snijden van gaten in muren of het werken in andere onzichtbare gebieden. De snijschijf die in het materiaal duikt, kan een terugslag veroorzaken als het gereedschap in aanraking komt met gasleidingen, waterleidingen, elektriciteitskabels of andere voorwerpen.
OPMERKING: Het apparaat is voor gebruik binnenshuis
Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, blijft er altijd een restrisico van verwondingen tijdens het werk bestaan.

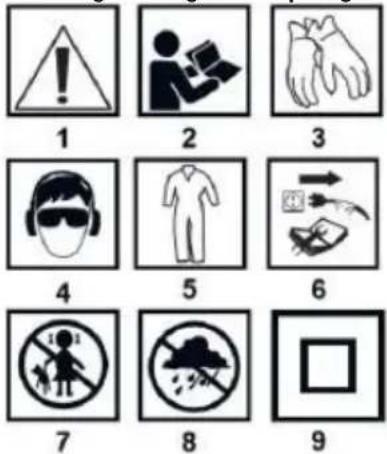

Verklaring van de gebruikte pictogrammen:
- Opmerking: Neem speciale voorzorgsmaatregelen
- WAARSCHUWING Lees de gebruiksaanwijzing
- Draag beschermende handschoenen
- Draag persoonlijke beschermingsmiddelen (stofmasker, veiligheidsbril, gehoorbescherming)
- Gebruik beschermende kleding
- Trek de stekker uit het stopcontact voordat u onderhoud of reparaties uitvoert
- Houd kinderen uit de buurt van het gereedschap
- Bescherm het apparaat tegen vocht
- Tweede beschermingsklasse
BESCHRIJVING VAN DE GRAFISCHE PAGINA'S
De nummering hieronder verwijst naar de onderdelen van het toestel die op de grafische pagina's van deze handleiding zijn afgebeeld.
- Knop voor schakelaarvergrendeling
- Schakelaar
- Achterste geleiderol
- Voorste geleiderol
- Voorstehandvat
- Vergrendelingshendel
- Mondstuk voor stofafvoer
- Koolborstelafdekking
- Klemschroef
- Externeflens
- Spindelflens
- Slang
- Adapter
- Stofzak
- Gesp
- Afvoeropening
- Inlaatopening
- Schouderriem
* Er kunnen verschillen zijn tussen de tekening en het product.
CONSTRUCTIE EN TOEPASSING
De doorploegmachine is een met de hand bediend elektrisch werktuig, aangedreven door een eenfasige pendelende motor met isolatieklasse II.
Het elektrisch gereedschap is ontworpen voor het maken van installatiegroeven in muren, enz. in materialen zoals beton, steen, baksteen, enz. zonder gebruik van water.
Dankzij het ontwerp van de ploegfrees kan het stof in de bijgeleverde zak worden geworpen of met een industriële stofzuiger worden opgezogen. De speciale schijf snijdt een volledige groef zonder te hoeven versnipperen. Het resultaat is dat de groef klaar is voor installatie op de ingestelde diepte.
Het wordt gebruikt voor de uitvoering van renovatie- en bouwwerkzaamheden in verband met de installatie van elektriciteit, loodgieterswerk, verwarming of gas.
Het apparaat is uitsluitend ontworpen voor droog gebruik. Gebruik het elektrische apparaat niet verkeerd.
APPARATUUR EN ACCESSOIRES
- Combinatieschijf - 1 pc.
- Sleutel - 2 stuks.
- Slang met adapters - 1 stuk.
- Stofzak - 1 stuk.
- Klem - 1 stuk.
- Transportkoffer - 1 stuk.
VOORBEREIDING OP HET WERK
BEVESTIGING VANSCHILDEN
De bestratingsmachine is ontworpen om te werken met speciale samengestelde schijven met meerdere rijen.
- Gebruik de bijgeleverde steeksleutels om de spindel te vergrendelen door de buitenste flens (10) vast te houden en de bevestigingsschroef los te draaien.
• (9) (Fig. A, B). De bevestigingsschroef heeft een linkse schroefdraad. - Verwijder de bevestigingsschroef (9) en verwijder de buitenste flens (10) (fig. A).
- Schuif de schijf onder de bescherming en plaats de schijf op de spindel.
- Een goed zittende schijf moet op de spindelflens rusten
• (Fig. A). De spindel zal niet de volledige diepte van het montagegat van de schijf vullen. - Schuif de buitenste flens in het gat in de schijf. Druk de buitenflens naar beneden en draai hem tot hij in het gat zakt, zodat hij volledig contact maakt met de plaat van de schijf.
- Draai de bevestigingsschroef erin.
- Vergrendel de spindel met behulp van de steeksleutels en draai de bevestigingsschroef vast (Fig. B).
Verwijdering van de schijf geschiedt in omgekeerde volgorde van installatie.
AANBRENGEN VAN EEN STOFZAK
De ploegmachine wordt geleverd met een stofzak met verstelbare schouderriem en slangadapters om de stofzak op de ploegmachine aan te sluiten.
- Schroef één van de adapters (13) aan de uiteinden van de slang los
• (Fig. C). Daar werd een linkse draad gebruikt. - Open de stofzak (14) door de gesp (15) eraf te schuiven (afb. D).
- Steek de eerder gedemonteerde adapter via de ledigingsopening (16) van de stofzak in de inlaatopening (17) (afb. D), zodat het versmalde deel van de adapter gedeeltelijk naar buiten schuift.
- Breng een metalen klem aan op het aansluitpunt van de adapter op de stofzak en klem deze vast, en sluit de slang aan op de adapter (fig. E).
- Plaats het vrije uiteinde van de slang met de adapter (13) op de spigot
- stofafvoer (7) (fig. F) en draai met de wijzers van de klok mee tot hij vastklikt.
- Pas de lengte van de schouderriem (18) aan voor een comfortabel gebruik met de stofzak (14) (afb. D). De demontage verloopt in omgekeerde volgorde van de montage.
AANSLUITING STOFAFZUIGING
Voor een schonere werkruimte kan de bestratingsmachine worden aangesloten op een externe stofafzuiginrichting.
Sluit het uiteinde van de afzuigslang van het stofafzuigsysteem aan op de stofafzuigpoort (7). Zorg ervoor dat u een adapter met de juiste diameter kiest, zodat de verbinding goed vastzit.
Bij aanvang van de werken start u de stofafzuiging, bv. met een industriële stofzuiger, en schakelt u vervolgens de bestratingsmachine uit. Wanneer u klaar bent met het werk, schakelt u eerst de bestratingsmachine uit en daarna de stofzuiger. Zo voorkomt u onnodig stof op de werkplek. Bij sommige modellen van industriële stofzuigers met een stopcontact voor elektrisch gereedschap wordt de stofzuiger automatisch in- en uitgeschakeld via de schakelaar van het elektrisch gereedschap.
INSTELLEN VAN DE VOORRIJDIEPTE
De voordiepte moet worden ingesteld voordat met het werk wordt begonnen terwijl de machine uitgeschakeld is.
- Maak de vergrendelingshendel (6) los door hem naar achteren te schuiven.
- Beweeg de voorhandgreep (5) naar achteren om de zaagdiepte te vergroten, naar voren om te verkleinen.
- Een diepte-indicator en een schaalverdeling op de behuizing van de wijzerplaat kunnen helpen om de juiste diepte in te stellen.
- Zodra de juiste diepte is ingesteld, draait u de vergrendelingshendel (6) vast door deze naar voren te bewegen.
BEDIENING / INSTELLINGEN
Controleer de staat van de schijf voordat u het elektrische apparaat gebruikt. Gebruik geen afgebrokkelde, gebarsten of anderszins beschadigde schijven. Een versleten schijf moet vóór gebruik onmiddellijk door een nieuwe worden vervangen. Schakel na beeindiging van de werkzaamheden altijd het elektrische apparaat uit en wacht tot het apparaat volledig tot stillstand is gekomen. Pas dan kan het elektrische apparaat worden opgeborgen.
De maaischijf moet correct gemonteerd zijn en moet vrij kunnen draaien.
Overbelast de voorrijsmachine nooit. Overbelasting en te strak aandraaien kunnen de maaischijven gevaarlijk doen breken. Sla nooit met het gereedschap tegen het werkmateriaal.
Gebruik nooit zaagbladen die zijn ontworpen voor het zagen van hout van cirkelzagen. Het gebruik van dergelijke zaagbladen leidt vaak tot een terugslagverschijnsel van het elektrische gereedschap, verlies van controle en kan leiden tot letsel bij de bediener.
AAN/UIT
De netspanning moet overeenkomen met de spanning op het typeplaatje van het elektrische apparaat. Houd het elektrische apparaat tijdens de inbedrijfstelling en het gebruik met beide handen vast.
De bestratingsmachine heeft een veiligheidsschakelaar om onbedoeld starten te voorkomen.
Druk op de vergrendelknop van de schakelaar (1) (fig. C).
Druk op de aan/uit-knop (2) (fig. C).
Het loslaten van de druk op de schakelknop (2) stopt de voorrijsmachine.
WERKEN MET EEN BESTRATINGSMACHINE
De bestratingsmachine is uitsluitend ontworpen voor het maken van rechte sneden. Het maken van gebogen of afgeronde sneden is niet toegestaan. De machine is uitsluitend ontworpen voor droog gebruik.
Vóór de aanvang van de werkzaamheden moet de plaats waar de werkzaamheden zullen worden uitgevoerd, worden onderzocht op onzichtbare water-, elektrische of gasinstallaties, die moeten worden gelokaliseerd met een speciale kabelzoeker.
De bestratingsmachine is uitgerust met een softstartsysteem. Wacht na het starten van de bestratingsmachine tot de schijf het maximum toerental heeft bereikt alvorens met de werkzaamheden te beginnen. De schakelaar mag niet worden bediend terwijl de bestratingsmachine is in- of uitgeschakeld. De schakelaar op de bestratingsmachine mag alleen worden bediend wanneer het elektrisch gereedschap zich van het werkstuk bevindt.
EEN GROEF MAKEN
Stel de snijdiepte in.
- Plaats de achterste geleiderol (3) tegen de muur (snijschijven boven het muuropervlak) (afb. H).
- Start de bestratingsmachine en wacht tot de snijschijven op volle snelheid zijn.
- Laat de bestratingsmachine geleidelijk zakken door de snijschijven in het metselwerk te duwen (tijdens deze beweging moet de achterste geleiderol contact maken met het oppervlak van het metselwerk).
- Wanneer de voorste geleiderol (4) op het metselwerk rust, zet u het maaien voort door de bestratingsmachine in voorwaartse richting van u af te bewegen (tegen de draairichting van de snijschijven in).
- Voltooi het snijproces op de omgekeerde manier als bij het starten ervan door de voorste geleiderol en dus de schijf naar boven te tillen. De achterste geleiderol moet te allen tijde tegen de wand worden gedrukt.
- Laat de schijf na het uitschakelen volledig tot stilstand komen en pas dan kan de bestratingsmachine worden neergelegd.
- De aldus gemaakte groef is een volledig holle ruimte en hoeft niet meer te worden uitgehakt.
Wanneer de bestratingsmachine is uitgeschakeld, mag de draaiende snijschijf niet worden afgeremd door deze tegen het werkstuk te drukken.
De bestratingsmachine mag niet te hard worden aangedrukt en met kracht vooruit worden geduwd. De uitbreekdruk en de toevoer moeten gematigd zijn. Het uitoefenen van te veel kracht kan leiden tot overmatige verhitting van de motor en schade aan de snijschijf.
Snijschijven bereiken zeer hoge temperaturen tijdens het gebruik - raak ze niet aan met onbeschermde lichaamsdelen voordat ze afgekoeld zijn.
Bij het snijden van bijzonder harde materialen kan de snijschijf oververhit raken en daardoor beschadigd worden. Een vonkenregen rond de snijschijf is een symptoom van oververhitting. Stop onmiddellijk met snijden en laat de snijschijf afkoelen door de asfalteermachine gedurende 3-5 minuten op maximum snelheid maar onbelast te laten draaien.
Een zichtbaar afnemend snijvermogen en een schoof van vonken rond de snijschijf kunnen een teken zijn van een botte snijschijf.
Gebruik alleen werktuigen waarvan de toegestane snelheid hoger is dan of gelijk is aan de maximumsnelheid van de asfalteermachine zonder last.
WERKING EN ONDERHOUD
Trek de stekker uit het stopcontact alvorens over te gaan tot installatie, afstelling, reparatie of bediening.
ONDERHOUD EN OPSLAG
- Het verdient aanbeveling het toestel onmiddellijk na elk gebruik te reinigen.
- Gebruik geen water of andere vloeistoffen voor het reinigen.
- Het toestel moet worden schoongemaakt met een droge doek of met perslucht onder lage druk worden schoongeblazen.
- Gebruik geen reinigingsmiddelen of oplosmiddelen, aangezien deze de plastic onderdelen kunnen beschadigen.
- Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het toestel te voorkomen.
- Indien het netsnoer beschadigd is, moet het worden vervangen door een snoer met dezelfde eigenschappen. Deze handeling moet worden toevertrouwd aan een gekwalificeerde vakman of laat het apparaat onderhouden.
- Als de commutator overmatig vonkt, moet u de toestand van de koolborstels van de motor door een gekwalificeerd persoon laten controleren.
- Bewaar het apparaat altijd op een droge plaats, buiten het bereik van kinderen.
• VERVANGING VAN KOOLBORSTELS - Versleten (korter dan 5 mm), verbrande of gescheurde koolborstels van de motor moeten onmiddellijk worden vervangen. Vervang altijd beide koolborstels tegelijk.
-
Schroef de koolborsteldeksels ( 8) los en verwijder ze.
-
Trek de drukveer terug, ontkoppel en verwijder de versleten koolborstels.
- Verwijder eventueel aanwezig koolstofstof met perslucht.
- Plaats de nieuwe koolborstels (de borstels moeten vrij in de borstelhouders glijden) en de drukveer op hun plaats.
• Monteer de koolborsteldeksels ( 8).
Na het vervangen van de koolborstels start u het motorapparaat zonder belasting en wacht u 1-2 minuten totdat de koolborstels in de motorcommutator passen. Alleen een gekwalificeerd persoon mag de koolborstels vervangen met originele onderdelen.
Eventuele defecten moeten worden verholpen door de erkende servicedienst van de fabrikant.
TECHNISCHE SPECIFICATIES
RATINGGEGEVENS
| Verjaagblok 59G371 | |
| Parameter | Waarde |
| Voedingsspanning | 230 V AC |
| Voedingsfrequentie | 50 Hz |
| Nominaal vermogen | 2400 W |
| Stationair toerental | 8000 min-1 |
| Diameter schijf | 150 mm |
| Inwendige schijfdiameter | 22,2 mm |
| Max. snijdiepte | 43 mm |
| Vorenbreedte | 30 mm |
| Spindeldraad maat | M8 |
| Beschermingsklasse | II |
| Massa | 6,1 kg |
| Jaar van productie | 2022 |
| 59G371 staat voor zowel type- als machineaanduiding | |
GELUIDS- EN TRILLINGSGEGEVENS
Informatie over lawaai en trillingen
Uitgestraalde geluidsniveaus, zoals het niveau van de uitgestraalde druk
Het geluidsvermogensniveau LpA en het geluidsvermogensniveau LwA, als mede de meetonzekerheid K, worden hieronder gegeven in overeenstemming met EN 60745-1. De trillingswaarden (versnellingswaarde) ah en de meetonzekerheid K worden hieronder gegeven in overeenstemming met EN 60745-2-22
Het trillingsniveau dat hieronder in deze gebruiksaanwijzing wordt gegeven, is gemeten volgens de meetprocedure van EN 60745-1 en kan worden gebruikt om elektrisch gereedschap te vergelijken. Het kan ook worden gebruikt voor de eerste beoordeling van blootstelling aan trillingen.
Het aangegeven trillingsniveau is representatief voor hdtasisgebruik van het elektrische apparaat. Als het elektrische apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, en als het niet voldoende wordt onderhouden, kan het trillingsniveau veranderen. De hierboven genoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode.
Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het elektrische gereedschap is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Op die manier kan de totale blootstelling aan trillingen veel lager blijken te zijn.
Er moeten aanvullende veiligheidsmaatregelen worden getroffen om de gebruiker tegen de effecten van trillingen te beschermen, zoals: onderhoud van het elektrische gereedschap en de werkinstrumenten, zorgen voor een geschikte handtemperatuur, goede organisatie van het werk.
Geluidsdrukniveau LpA = 97 dB(A) K=3dB(A)
Geluidsvermogensniveau LwA = 108 dB(A) K=3dB(A) Waarde trillingsversnelling ah = 10,94 m/s2 K=1,5 m/s2
MILIEUBESCHERMING
* Wijzigingen voorbehouden.
Elektrisch aangedreven producten mogen niet met het huisvuil worde weggegooid, maar moeten in daarvoor bestemde voorzieningen worden gedeponeerd. Informatie over verwijdering wordt verstrekt do de dealer van het product of door de plaatselijke autoriteiten. Afgedankte elektrische en elektronische apparatuur bev stoffen die niet neutraal zijn voor de natuurlijke omgeving. Niet- gerecycleerde apparatuur is een potentiële bedreiging voor het milieu en de menselijke gezondheid.
"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van dit handboek (hierna: "Handboek"), inclusief, onder andere. De tekst, foto's, schema's, tekeningen, alsmede de samenstelling ervan, behoren uitsluitend toe aan Grupa Topex en zijn onderworpen aan wettelijke bescherming krachtens de wet van 4 februari 1994 inzake auteursrecht en naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopieren, verwerken, publiceren en wijzigen voor commerciele doeleinden van het gehele Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiel- en strafrechtelijke aansprakelijkheid.
EG-verklaring van overeenstemming
Handelsnaam: GRAPHITE
Serienummer: 00001 ÷ 99999
Deze verklaring van overeenstemming wordt afgegeven onder de uitsluitende verantwoordelijkheid van de fabrikant.
Het hierboven beschreven product voldoet aan de volgende documenten:
Machinerichtlijn 2006/42/EG
Richtlijn elektromagnetische compatibiliteit 2014/30/EU
RoHS-richtlijn 2011/65/EU, gewijzigd bij Richtlijn 2015/863/EU
En voldoet aan de eisen van de normen:
EN 60745-1:2009+A11:2010; EN 60745-2-22:2011+A11:2013
EN 55014-1:2017+A11:2020; EN 55014-2:2015;
EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC 61000-3-11:2019;
EN IEC 63000:2018
Deze verklaring heeft alleen betrekking op de machine zoals zijn in de handel wordt gebracht en niet op onderdelen
toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd Naam en adres van de in de EU gevestigde persoon die gemachtigd is het technisch dossier op te stellen:
Ondertekend namens:
Grupa Topex Sp. z o.o. Sp.k.
TOPEX GROEP Kwaliteitsfunctionaris
Warschau, 2022-03-17
