59G371 - Scie Graphite - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de scie	Scie circulaire
Puissance	1500 W
Diamètre de la lame	190 mm
Vitesse à vide	5000 tr/min
Profondeur de coupe	65 mm à 90°
Poids	4,2 kg
Utilisation	Coupe de bois, panneaux, matériaux composites
Maintenance	Vérifier et remplacer la lame régulièrement, nettoyer les orifices de ventilation
Sécurité	Utiliser des lunettes de protection, éviter les vêtements amples, débrancher lors du changement de lame
Informations générales	Garantie de 2 ans, compatible avec les lames standard de 190 mm

FOIRE AUX QUESTIONS - 59G371 Graphite

Comment changer la lame de la scie Graphite 59G371 ?

Pour changer la lame, dévissez les vis de fixation de la lame avec une clé Allen, retirez la lame usagée, placez la nouvelle lame en vous assurant qu'elle est orientée dans le bon sens, puis resserrez les vis.

Quelle est la puissance de la scie Graphite 59G371 ?

La scie Graphite 59G371 a une puissance de 1200 W.

La scie Graphite 59G371 peut-elle couper des matériaux durs comme le métal ?

Non, la scie Graphite 59G371 est principalement conçue pour couper du bois et des matériaux similaires. Pour le métal, il est conseillé d'utiliser une scie adaptée.

Comment nettoyer la scie après utilisation ?

Débranchez la scie, puis utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des produits chimiques agressifs.

Où puis-je acheter des pièces de rechange pour la scie Graphite 59G371 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Graphite ou sur leur site web officiel.

Quel est le poids de la scie Graphite 59G371 ?

La scie pèse environ 3,5 kg.

La scie Graphite 59G371 dispose-t-elle d'une garantie ?

Oui, la scie est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

Comment régler la profondeur de coupe de la scie Graphite 59G371 ?

La profondeur de coupe peut être réglée en utilisant le levier de réglage situé sur le côté de la scie. Dévissez le levier, ajustez la profondeur souhaitée, puis resserrez le levier.

MODE D'EMPLOI 59G371 Graphite

Avertissements de sécurité pour les machines de pavage

• L'outil électrique ne doit être utilisé qu'avec la protection incluse dans la livraison. La protection doit être solidement fixée au moteur et ajustée de manière à garantir le plus haut degré de sécurité possible, ce qui signifie que la partie du disque de coupe faisant face à l'opérateur doit être protégée autant que possible. La protection est destinée à protéger l'opérateur des débris et des contacts accidentels avec le disque de coupe.

• Seuls les disques de coupe diamantés doivent être utilisés. Le fait qu'un accessoire puisse être fixé à un outil électrique ne garantit pas la sécurité de son utilisation.

• La vitesse admissible de l'outil de travail utilisé ne doit pas être inférieure à la vitesse maximale indiquée sur l'outil électrique. Un outil de travail tournant à une vitesse supérieure à la vitesse autorisée peut se briser et des parties de l'outil peuvent éclater.

• Les disques de coupe diamantés ne doivent être utilisés que pour le travail qui leur est destiné. Par exemple, n'utilisez jamais la surface latérale d'un disque de coupe pour le meulage. Lesdisques à découper sont conçus pour enlever du matériau avec le bord du disque. L'effet des forces latérales peut provoquer la rupture de ce type de disque.

• Utilisez toujours des brides de serrage intactes et de taille correcte pour le disque à découper sélectionné. Les brides correctes soutiennent le disque de coupe et réduisent ainsi le risque de rupture.

• Le diamètre extérieur et l'épaisseur de l'outil de travail doivent correspondre aux dimensions de l'outil électrique. Les outils de travail dont les dimensions sont incorrectes ne peuvent pas être suffisamment blindés ou inspectés.

• Les disques, rondelles, brides et autres accessoires doivent s'adapter exactement à la broche de l'outil électrique. Les outils de travail qui ne s'adaptent pas exactement sur la broche de l'outil électrique tourneront de manière irrégulière, vibreront très fortement et peuvent entraîner une perte de contrôle de l'outil électrique.

• Il ne faut en aucun cas utiliser des outils de travail endommagés. Avant chaque utilisation, vérifiez que les outils de travail ne sont pas ébréchés ou fissurés. Si un outil électrique ou un outil de travail tombe, vérifiez qu'il n'est pas endommagé ou utilisez un autre outil de travail non endommagé. Une fois l'outil électrique vérifié et réparé, mettez-le en marche et laissez-le tourner pendant une minute à la vitesse la plus élevée, en veillant à ce que l'utilisateur et les autres personnes présentes ne se trouvent pas dans la zone de l'outil électrique en rotation. Les outils endommagés se brisent généralement pendant ce test.

• Le port d'un équipement de protection individuelle est obligatoire. Selon le type de travail, portez un masque de protection couvrant l'ensemble du visage, une protection oculaire ou des lunettes de sécurité. Si nécessaire, utilisez un masque anti-poussière, une protection auditive, des gants de protection ou un tablier spécial pour vous protéger des petites particules de matériaux abrasés et usinés. Protégez vos yeux des corps étrangers en suspension dans l'air générés pendant le travail. Un masque anti-poussière et une protection respiratoire doivent filtrer la poussière générée pendant le travail. L'exposition au bruit pendant une période prolongée peut entraîner une perte d'audition.

• Assurez-vous que les spectateurs se trouvent à une distance sûre de la zone de portée de l'outil électrique. Toute personne se trouvant à proximité d'un outil électrique en fonctionnement doit utiliser un équipement de protection individuelle. Les éclats de pièces ou les outils de travail cassés peuvent se briser et causer des blessures même en dehors de la zone de portée immédiate.

• Pendant les travaux où un outil électrique peut rencontrer

• sur des fils électriques cachés ou sur votre propre cordon, tenez- le uniquement par la poignée isolée. En cas de contact avec des fils sous tension, toutes les parties métalliques de l'outil électrique sont également sous tension et peuvent causer un choc électrique à l'utilisateur.

• Maintenez le câble d'alimentation à l'écart des outils de travail rotatifs. Si vous perdez le contrôle de l'outil, le câble d'alimentation peut être coupé ou tiré et votre main ou toute la main peut être prise dans un outil de travail rotatif.

• Ne posez jamais l'outil électrique avant l'arrêt complet de l'outil de travail. Un outil en rotation peut entrer en contact avec la surface sur laquelle il est posé, et vous pourriez alors perdre le contrôle de l'outil électrique.

• Ne portez pas un outil électrique lorsqu'il est en mouvement. Un contact accidentel entre un vêtement et un outil électrique en rotation peut entraîner l'aspiration de l'outil et le percer dans le corps de l'opérateur.

• Nettoyez régulièrement les fentes de ventilation de l'outil électrique. Le ventilateur du moteur attire la poussière dans le boîtier et une importante accumulation de poussière métallique peut entraîner un risque électrique.

• N'utilisez pas l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient les enflammer.

• N'utilisez pas d'outils nécessitant des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique. Rejet et conseils de sécurité pertinents Le kickback est la réaction soudaine d'un outil électrique au blocage ou à l'obstruction d'un outil de travail rotatif. Le blocage ou l'obstruction entraîne un arrêt soudain de l'outil de travail en rotation. L'outil électrique non contrôlé sera donc secoué dans le sens opposé au sens de rotation de l'outil de travail. Lorsque, par exemple, la meule est bloquée ou coincée dans la pièce, le bord immergé de la meule peut se bloquer et provoquer sa chute ou son éjection. Le mouvement de la meule (vers ou à l'écart de l'opérateur) dépend alors de la direction du mouvement de la meule au point de blocage. En outre, les meules peuvent également se briser. Le rebond est la conséquence d'une utilisation incorrecte ou inadéquate de l'outil électrique. Il peut être évité en prenant les précautions appropriées décrites ci-dessous.

• L'outil électrique doit être tenu fermement, avec le corps et les mains dans une position permettant d'amortir le recul. Si une poignée auxiliaire fait partie de l'équipement standard, elle doit toujours être utilisée afin d'avoir le plus grand contrôle possible sur les forces de recul ou le moment de recul au démarrage. L'opérateur peut contrôler les phénomènes de secousses et de recul en prenant les précautions appropriées.

• Ne tenez jamais les mains près des outils de travail rotatifs. L'outil de travail peut vous blesser la main en raison du recul.

• Se tenir à l'écart de la zone de portée où l'outil électrique se déplacera pendant le recul. En raison du recul, l'outil électrique se déplace dans la direction opposée au mouvement de la meule au point de blocage.

• Soyez particulièrement prudent lors de l'usinage de coins, d'arêtes vives, etc. Empêchez les outils de travail d'être déviés ou de se coincer. Un outil de travail rotatif est plus susceptible de se bloquer lors de l'usinage d'angles, d'arêtes vives ou s'il est renvoyé en arrière. Cela peut devenir une cause de perte de contrôle ou de rebond.

• N'utilisez pas de disques en bois, de disques à segments diamantés dont l'écart périphérique est supérieur à 10 mm ou de disques dentés. Les outils de travail de ce type provoquent souvent un recul ou une perte de contrôle de l'outil électrique.

• Évitez de coincer le disque de coupe ou d'exercer une pression trop forte. Ne faites pas de coupes excessivement profondes. Une surcharge du disque de coupe augmente la charge sur la lame et sa tendance à se coincer ou à se bloquer et donc la possibilité de se défaire ou de se casser.

• Si le disque de coupe se coince ou s'il y a une interruption de fonctionnement, éteignez l'outil électrique et attendez que le disque se soit complètement immobilisé.

• s'arrêtera. N'essayez jamais de tirer le disque encore en mouvement hors de la zone de coupe, car cela pourrait provoquer un recul. La cause du blocage doit être détectée et éliminée.

• Ne redémarrez pas l'outil électrique lorsqu'il est dans le matériau. La meule doit atteindre sa vitesse maximale avant de continuer à couper. Sinon, la meule risque d'accrocher, de sauter de la pièce ou de provoquer un recul.

• Les plaques ou les grands objets doivent être soutenus avant l'usinage pour réduire le risque de rebond causé par un disque bloqué. Les pièces de grande taille peuvent plier sous leur propre poids. La pièce doit être soutenue des deux côtés, à la fois près de la ligne de coupe et sur le bord.

• Faites particulièrement attention lorsque vous découpez des trous dans des murs ou que vous travaillez dans d'autres zones invisibles. Le disque de coupe plongeant dans le matériau peut faire reculer l'outil s'il rencontre des tuyaux de gaz, des conduites d'eau, des câbles électriques ou d'autres objets. REMARQUE : L'appareil est destiné à être utilisé à l'intérieur Malgré l'utilisation d'une conception intrinsèquement sûre, le recours à des mesures de sécurité et des mesures de protection supplémentaires, il existe toujours un risque résiduel de blessure pendant le travail. Explication des pictogrammes utilisés :1. Note : Prenez des précautions particulières

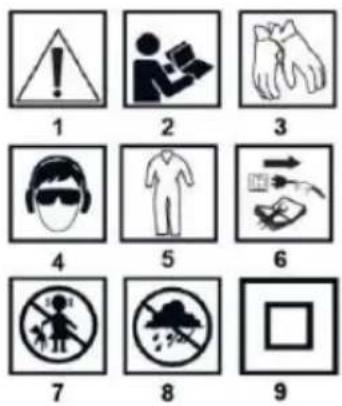

AVERTISSEMENT Lire les instructions d'utilisation

Portez des gants de protection

Porter un équipement de protection individuelle (masque anti- poussière, lunettes de sécurité , protection auditive).

Utiliser des vêtements de protection

Débranchez le cordon d'alimentation avant toute opération d'entretien ou de réparation.

Tenir les enfants éloignés de l'outil

Protéger l'appareil de l'humidité

Deuxième classe de protection

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation ci-dessous fait référence aux composants de l'appareil présentés sur les pages graphiques de ce manuel.

Bouton de verrouillage du commutateur

Rouleau de guidage arrière

Rouleau de guidage avant

Levier de verrouillage

Buse d'évacuation des poussières

Ouverture de drainage

• Il peut y avoir des différences entre le dessin et le produit.

CONSTRUCTION ET APPLICATION

La sillonneuse est un outil électrique manuel entraîné par un moteur monophasé à collecteur avec une isolation de classe II. Cet outil électrique est conçu pour réaliser des sillons d'installation dans les murs, etc. dans des matériaux tels que le béton, la pierre, la brique, etc. sans utiliser d'eau. La conception de la sillonneuse permet d'éjecter la poussière dans un sac fermé ou de l'aspirer avec un aspirateur industriel. Le disque spécial utilisé coupe un sillon complet sans qu'il soit nécessaire de le déchiqueter. En conséquence, le sillon est prêt à être installé à la profondeur définie. Ses domaines d'utilisation sont l'exécution de travaux de rénovation et de construction liés à l'installation électrique, de plomberie, de chauffage ou de gaz. L'appareil est conçu pour fonctionner à sec uniquement. N'utilisez pas l'outil électrique à mauvais escient.

Tuyau avec adaptateurs - 1 pc.

Sac à poussière - 1 pc.

MONTAGE DU BOUCLIER La machine de pavage est conçue pour fonctionner avec des disques composés multi-rangs dédiés.

• A l'aide des clés fournies, bloquer la broche en tenant la bride extérieure (10) et dévisser la vis de fixation.

• (9) (Fig. A, B). La vis de fixation a un filetage à gauche.

• Retirez la vis de fixation (9) et retirez la bride extérieure (10) (fig. A).

• Faites glisser le disque sous la protection et placez le disque sur la broche.

• Un disque bien assis doit reposer sur la bride de la broche.

• (Fig. A). La broche ne remplit pas toute la profondeur du trou de montage du disque.

• Faire glisser la bride extérieure dans le trou du disque. En appuyant sur la bride extérieure, tournez-la jusqu'à ce qu'elle s'enfonce dans le trou et qu'elle soit en contact complet avec le disque.

• Vissez la vis de fixation.

• A l'aide des clés, bloquez la broche et serrez la vis de fixation (Fig. B). Le retrait du disque se fait dans l'ordre inverse de l'installation.

INSTALLATION D'UN SAC À POUSSIÈRE

La sillonneuse est livrée avec un sac à poussière doté d'une bandoulière réglable et des adaptateurs de tuyau permettant de raccorder le sac à poussière à la sillonneuse.

• Dévisser l'un des adaptateurs (13) fixés aux extrémités du tuyau.

• (Fig. C). Un fil de gauche y a été utilisé.

• Ouvrez le sac à poussière (14) en faisant glisser la boucle (15) (fig. D).

• Par l'ouverture de vidange (16) du sac à poussière, insérez l'adaptateur préalablement démonté dans l'ouverture d'entrée (17) (fig. D) de sorte que la partie rétrécie de l'adaptateur glisse partiellement vers l'extérieur.

• Appliquez et serrez un collier métallique au point de raccordement de l'adaptateur au sac à poussière et raccordez le tuyau à l'adaptateur (fig. E).

• Placez l'extrémité libre du tuyau avec l'adaptateur (13) sur le robinet.

• sortie de la poussière (7) (fig. F) et tournez dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se verrouille en place.

• Réglez la longueur de la bandoulière (18) pour assurer une utilisation confortable avec le sac à poussière (14) (fig. D). Le démontage se fait dans l'ordre inverse du montage. CONNEXION POUR L'EXTRACTION DE LA POUSSIÈRE Pour une zone de travail plus propre, la machine de pavage peut être connectée à un dispositif externe d'extraction de la poussière. Raccordez l'extrémité du tuyau d'aspiration du système d'extraction de la poussière à l'orifice d'extraction de la poussière (7). Veillez à choisir un adaptateur de diamètre correct afin que la connexion soit sûre. Au début des travaux, mettez en marche l'installation d'aspiration des poussières, par exemple avec un aspirateur industriel, puis éteignez la machine à poser. Lorsque vous avez terminé votre travail, éteignez d'abord la machine à poser, puis l'aspirateur. Vous éviterez ainsi la présence inutile de poussière sur le lieu de travail. Sur certains modèles d'aspirateurs industriels équipés d'une prise de courant pour outils électriques, l'interrupteur de l'outil électrique permet de mettre en marche et d'arrêter automatiquement l'aspirateur. RÉGLAGE DE LA PROFONDEUR DU SILLON

• Le réglage de la profondeur du sillon doit être effectué avant de commencer le travail, machine arrêtée.

• Desserrez le levier de verrouillage (6) en le faisant glisser vers l'arrière.

• Déplacez la poignée avant (5) vers l'arrière pour augmenter la profondeur de coupe, vers l'avant pour la diminuer.

• Un indicateur de profondeur et une échelle située sur le boîtier du cadran peuvent aider à définir la profondeur correcte.

• Une fois que la profondeur correcte a été réglée, serrez le levier de verrouillage (6) en le déplaçant vers l'avant. FONCTIONNEMENT / PARAMÈTRESVérifiez l'état du disque avant d'utiliser l'outil électrique. N'utilisez pas de disques ébréchés, fissurés ou autrement endommagés. Un disque usé doit être remplacé immédiatement par un disque neuf avant utilisation. Lorsque vous avez fini de travailler, éteignez toujours le moteur et attendez que l'outil de travail soit complètement arrêté. Ce n'est qu'à ce moment-là que vous pouvez ranger le moteur.

• Le disque de coupe doit être monté correctement et doit tourner librement.

• Ne surchargez jamais la sillonneuse. Une surcharge et un serrage excessif peuvent provoquer une rupture dangereuse des disques de coupe.

• Ne frappez jamais l'outil de travail contre le matériau à travailler.

• N'utilisez jamais de lames de scie conçues pour couper du bois avec des scies circulaires. L'utilisation de telles lames de scie entraîne souvent un phénomène de recul de l'outil électrique, une perte de contrôle et peut entraîner des blessures pour l'opérateur. ON/OFF La tension du secteur doit correspondre à la tension indiquée sur la plaque signalétique de l'outil électrique. Tenez l'outil électrique à deux mains pendant le démarrage et le fonctionnement. La machine de pavage est équipée d'un interrupteur de sécurité pour éviter tout démarrage accidentel. Appuyez sur le bouton de verrouillage de l'interrupteur (1) (Fig. C). Appuyez sur le bouton marche/arrêt (2) (Fig. C). Le relâchement de la pression sur le bouton de commutation (2) arrête la machine à sillons.

TRAVAILLER AVEC UNE MACHINE DE PAVAGE

La machine de pavage est conçue exclusivement pour effectuer des coupes droites. Il n'est pas permis de réaliser des coupes courbes ou arrondies. La machine est conçue pour fonctionner à sec uniquement. Avant de commencer les travaux, il convient d'examiner le site où ils seront effectués afin de détecter les installations invisibles d'eau, d'électricité ou de gaz, qui doivent être localisées à l'aide d'un détecteur de câbles spécial. La machine de pavage est équipée d'un système de démarrage progressif. Après le démarrage de la machine de pavage, attendez que le disque atteigne sa vitesse maximale avant de commencer à travailler. L'interrupteur ne doit pas être actionné lorsque la machine à poser est en marche ou à l'arrêt. L'interrupteur des finisseurs ne doit être actionné que lorsque l'outil électrique est éloigné de la pièce à usiner.

Réglez la profondeur de coupe.

• Placez le rouleau de guidage arrière (3) contre le mur (disques de coupe relevés au-dessus de la surface du mur) (Fig. H).

• Démarrez la machine de pavage et attendez que les disques de coupe atteignent leur vitesse maximale.

• Abaissez progressivement le finisseur en plongeant les disques de coupe dans la maçonnerie (pendant ce mouvement, le rouleau de guidage arrière doit entrer en contact avec la surface de la maçonnerie).

• Lorsque le rouleau de guidage avant (4) repose sur la maçonnerie, continuez à couper en déplaçant la machine à pavés vers l'avant, en vous éloignant de vous (dans le sens contraire de la rotation des disques de coupe).

• Terminez le processus de coupe dans l'ordre inverse de son démarrage en soulevant le rouleau de guidage avant et donc le disque vers le haut. Le rouleau de guidage arrière doit toujours être appuyé contre la paroi.

• Laissez le disque s'arrêter complètement après l'avoir éteint et ce n'est qu'à ce moment-là que vous pouvez poser la machine.

• Le sillon ainsi réalisé est un espace entièrement creux et ne nécessite plus de burinage. Lorsque la machine à poser est arrêtée, ne pas freiner le disque de coupe en rotation en le pressant contre la pièce. La machine de pavage ne doit pas être pressée trop fort et poussée vers l'avant avec force. La pression d'enfoncement et l'avance doivent être modérées. L'exercice d'une force excessive peut entraîner un échauffement excessif du moteur et endommager le disque de coupe. Les disques de coupe atteignent des températures très élevées pendant leur fonctionnement - ne les touchez pas avec des parties du corps non protégées avant qu'ils n'aient refroidi. Lors de la découpe de matériaux particulièrement durs, le disque de coupe peut surchauffer et donc être endommagé. Une gerbe d'étincelles entourant le disque de coupe est un symptôme de surchauffe. Arrêtez immédiatement la coupe et refroidissez le disque de coupe en laissant la machine à pavés tourner à la vitesse maximale mais sans charge pendant 3 à 5 minutes. Une diminution visible du rendement de coupe et une gerbe d'étincelles entourant le disque de coupe peuvent être le signe d'un disque de coupe émoussé. N'utiliser que des outils de travail dont la vitesse admissible est supérieure ou égale à la vitesse maximale de la machine à poser sans charge.

Débranchez le cordon d'alimentation de la prise secteur avant d'effectuer toute installation, tout réglage, toute réparation ou toute opération.

Il est recommandé de nettoyer l'appareil immédiatement après chaque utilisation.

N'utilisez pas d'eau ou d'autres liquides pour le nettoyage.

L'appareil doit être nettoyé avec un chiffon sec ou soufflé avec de l'air comprimé à basse pression.

N'utilisez pas de produits de nettoyage ou de solvants, car ils pourraient endommager les pièces en plastique.

Nettoyez régulièrement les fentes d'aération du boîtier du moteur pour éviter que l'appareil ne surchauffe.

• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble de mêmes caractéristiques. Cette opération doit être confiée à un spécialiste qualifié ou faire réviser l'appareil.

Si des étincelles excessives se produisent sur le collecteur, faites contrôler l'état des balais de charbon du moteur par une personne qualifiée.

• Conservez toujours l'appareil dans un endroit sec, hors de portée des enfants.

• Les balais de charbon du moteur usés (plus courts que 5 mm), brûlés ou fissurés doivent être remplacés immédiatement. Remplacez toujours les deux balais de charbon en même temps

Dévissez et retirez les couvercles des balais de charbon (

Retirez le ressort de pression, désengagez et retirez les balais de carbone usés

Enlevez la poussière de carbone, s'il y en a, à l'aide d'air comprimé.

Mettez en place les nouveaux balais de charbon (les balais doivent glisser librement dans les porte-balais) et le ressort de compression

Montez les couvercles des balais de charbon (

Après avoir remplacé les balais de charbon, démarrez l'outil électrique sans charge et attendez 1-2 minutes jusqu'à ce que les balais de charbon s'insèrent dans le collecteur du moteur. Seule une personne qualifiée doit remplacer les balais de charbon en utilisant des pièces d'origine. Tout défaut doit être rectifié par le service après-vente agréé

Bloc de cisaillement 59G371 Param

Puissance nominale 2400 W Vitesse de ralenti 8000 min-1 Diamètre du disque

Diamètre interne du disque 22,2

Profondeur de coupe maximale

mmTaille du filet de la broche

59G371 désigne à la fois le type et la machine. DONNÉES SUR LE BRUIT ET LES VIBRATIONS Informations sur le bruit et les vibrations Les niveaux de bruit émis, tels que le niveau de pression émis Le niveau de puissance acoustique LpA et le niveau de puissance acoustique LwA, ainsi que

incertitude de mesure K, sont indiqués ci- dessous conformément à la norme EN 60745-1. Les valeurs de vibration (valeur d'accélération) ah et l'incertitude de mesure K sont indiquées ci-dessous conformément à la norme EN 60745-2-22

Le niveau de vibration indiqué ci-dessous dans ces instructions a été mesuré conformément à la procédure de mesure spécifiée par la norme EN 60745-1procédure et peut être utilisé pour comparer les outils électriques. Il peut également être utilisé pour une évaluation initiale de l'exposition aux vibrations. Le niveau de vibration indiqué est représentatif de l' utilisation de base de l'outil électrique. Si l'outil électrique est utilisé pour d'autres applications ou avec d'autres outils de travail, et s'il n'est pas suffisamment entretenu, le niveau de vibration peut changer. Les raisons évoquées ci-dessus peuvent entraîner une exposition accrue aux vibrations pendant toute la période de travail. Pour estimer avec précision l'exposition aux vibrations, il est nécessaire de tenir compte des périodes où l'outil électrique est éteint ou lorsqu'il est allumé mais non utilisé pour le travail. De cette façon, l'exposition totale aux vibrations peut s'avérer beaucoup plus faible. Des mesures de sécurité supplémentaires doivent être mises en place pour protéger l'utilisateur des effets des vibrations, telles que : l'entretien de l'outil électrique et des outils de travail, la garantie d'une température de main appropriée, une bonne organisation du travail. Niveau de pression acoustique LpA = 97 dB(A) K=3dB(A) Niveau de puissance acoustique LwA = 108 dB(A) K=3dB(A) Valeur d'accélération des vibrations ah = 10,94 m/s2 K=1,5 m/s2

• Sous réserve de modifications.

Les produits électriques ne doivent pas être jetés avec les ordures ménagères, mais doivent être éliminés dans des installations appropriées. Les informations sur l'élimination sont fournies par le revendeur du produit ou les autorités locales. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas neutres pour l'environnement naturel. Les équipements non recyclés représentent une menace potentielle pour l'environnement et la santé humaine.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (Journal des lois 2006 n° 90 Poz. 631, telle que modifiée). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel et de ses éléments individuels, sans le consentement de Grupa Topex exprimé par écrit, sont strictement interdits et peuvent entraîner une responsabilité civile et pénale.

Déclaration de conformité CE Fabricant : Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Produit : Machine de pavage Modèle : 59G371 Nom commercial : GRAPHITE Numéro de série : 00001 ÷ 99999 Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant. Le produit décrit ci-dessus est conforme aux documents suivants : Directive sur les machines 2006/42/CE Directive sur la compatibilité électromagnétique 2014/30/EU Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU Et répond aux exigences des normes : EN 60745-1:2009+A11:2010 ; EN 60745-2-22:2011+A11:2013 EN 55014-1:2017+A11:2020 ; EN 55014-2:2015 ; EN IEC 61000-3-2:2019 ; EN 61000-3-3:2013+A1:2019 ; EN IEC 61000-3-11:2019 ; EN IEC 63000:2018 Cette déclaration concerne uniquement la machine telle qu'elle est mise sur le marché et n'inclut pas les composants. ajoutés par l'utilisateur final ou réalisés par lui ultérieurement. Nom et adresse de la personne résidente de l'UE autorisée à préparer le dossier technique : Signé au nom de : Grupa Topex Sp. z o.o. Sp.k. 2/4, rue Pograniczna 02-285 Varsovie Paweł Kowalski TOPEX GROUP Responsable de la qualité Varsovie, 2022-03-17
