Produkto tipas	Sieninis griovimo pjūklas
Prekės ženklas	Graphite
Modelis	59G371
Maitinimo įtampa	230 V AC
Dažnis	50 Hz
Vardinė galia	2400 W
Tuščiosios eigos greitis	8000 min⁻¹
Disko skersmuo	150 mm
Vidinio disko skersmuo	22,2 mm
Maksimalus pjovimo gylis	43 mm
Griovelio plotis	30 mm
Velio sriegio dydis	M8
Apsaugos klasė	II (dviguba izoliacija)
Svoris	6,1 kg
Pagaminimo metai	2022
Garso slėgio lygis (LpA)	97 dB(A) (K=3 dB(A))
Garso galios lygis (LwA)	108 dB(A) (K=3 dB(A))
Vibracija (pagreičio vertė)	10,94 m/s² (K=1,5 m/s²)
Disko tipas	Kombinuotas deimantinis diskas (daugiaeilis)
Numatomas naudojimas	Griovelių darymas betone, akmenyje, plytoje (sausam)
Pagrindinės funkcijos	Lėtas paleidimas, gylio reguliavimas, dulkių ištraukimas
Priežiūra ir valymas	Valyti sausa šluoste arba suspaustu oru; keisti anglinius šepetėlius (<5 mm)
Sauga	Apsauginis jungiklis, apsauga nuo perkrovos, privalomos AAP
Pridedami priedai	Kombinuotas diskas, raktai, žarna su adapteriais, dulkių maišas, replės, dėklas

Dažnai užduodami klausimai - 59G371 Graphite

Kaip pakeisti pjovimo diską?

Atjunkite prietaisą. Naudodami pridedamus raktus, užblokuokite veleną ir atsukite tvirtinimo varžtą (kairysis sriegis). Nuimkite išorinį flanšą, ištraukite seną diską iš apsaugos. Uždėkite naują diską ant veleno, įsitikindami, kad jis remiasi į veleno flanšą. Uždėkite atgal išorinį flanšą ir priveržkite varžtą. Įsitikinkite, kad diskas yra gerai centruotas ir laisvai sukasi.

Kaip sureguliuoti griovelio gylį?

Išjungę mašiną, atlaisvinkite fiksavimo svirtį (6) pastumdami ją atgal. Perkelkite priekinę rankeną (5): atgal, kad padidintumėte gylį, į priekį, kad sumažintumėte. Naudokite gylio indikatorių ir skalę ant korpuso. Priveržkite fiksavimo svirtį, kai pasiekiamas norimas gylis (maks. 43 mm).

Ar galiu naudoti šį pjūklą medienai pjauti?

Ne, šis pjūklas skirtas tik griovelių darymui kietose medžiagose, tokiose kaip betonas, akmuo ar plyta. Niekada nenaudokite medienos pjovimo diskų; jie gali sukelti pavojingą atatranką ir sugadinti įrankį.

Kaip sumontuoti dulkių maišą?

Atsukite vieną adapterį nuo žarnos (kairysis sriegis). Atidarykite dulkių maišą per kilpą, įkiškite adapterį per drenažo angą, pritvirtinkite metaliniu spaustuku. Prijunkite žarną prie adapterio, tada prisukite kitą galą prie dulkių ištraukimo antgalio (7) sukdami pagal laikrodžio rodyklę, kol užsifiksuos. Sureguliuokite petnešą patogumui.

Ką daryti, jei diskas perkaista darbo metu?

Kibirkščių pluoštas rodo perkaitimą. Nedelsdami sustabdykite pjovimą ir palikite mašiną veikti tuščiąja eiga maksimaliu greičiu 3–5 minutes, kad diskas atvėstų. Venkite per daug spausti įrankį; per didelis slėgis taip pat gali sukelti perkaitimą.

Kaip pakeisti anglinius šepetėlius?

Atjunkite prietaisą. Atsukite šepetėlių dangtelius (8). Išimkite spyruokles ir susidėvėjusius šepetėlius (mažiau nei 5 mm). Išvalykite anglies dulkes suspaustu oru. Įstatykite naujus šepetėlius (jie turi laisvai slysti) ir uždėkite atgal spyruokles bei dangtelius. Leiskite veikti tuščiąja eiga 1–2 minutes, kad įsivažiuotų.

Kokios apsaugos priemonės yra privalomos?

Naudodami šį pjūklą, dėvėkite visą veido apsaugą, apsauginius akinius, dulkių kaukę, klausos apsaugą, pirštines ir prijuostę. Šalia esantys asmenys taip pat privalo dėvėti AAP.

Kaip išvalyti prietaisą?

Išvalykite iš karto po kiekvieno naudojimo sausa šluoste arba žemo slėgio suspaustu oru. Niekada nenaudokite vandens, tirpiklių ar valymo priemonių, kurios gali pažeisti plastikines dalis. Reguliariai valykite ventiliacijos angas, kad išvengtumėte perkaitimo.

Ką daryti, jei diskas užstringa arba įvyksta atatranka?

Jei diskas užstringa, nedelsdami išjunkite įrankį ir palaukite, kol jis visiškai sustos, prieš ištraukdami diską. Niekada nebandykite jėga išlaisvinti besisukančio disko. Patikrinkite užstrigimo priežastį (medžiaga, per didelis slėgis) ir pašalinkite ją prieš vėl paleisdami.

Kokia šio pjūklo garso galia?

Garso slėgio lygis yra 97 dB(A), o garso galios lygis 108 dB(A) (neapibrėžtis K=3 dB(A)). Naudojant šį pjūklą būtina dėvėti tinkamą klausos apsaugą.

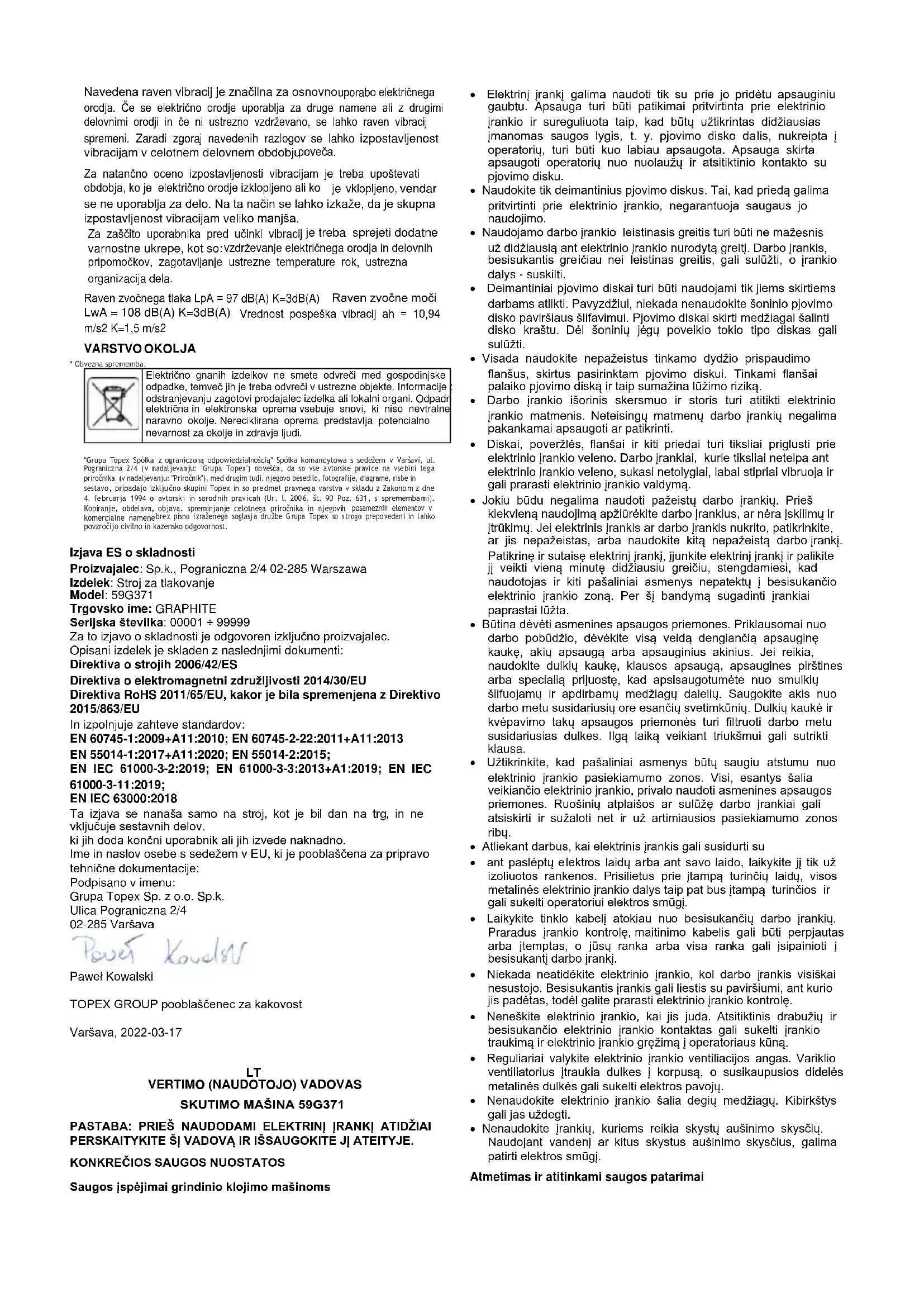

NAUDOJIMO INSTRUKCIJA 59G371 Graphite

Saugos įspėjimai grindinio klojimo mašinoms

• Elektrinj įrankį galima naudoti tik su prie jo pridėtu apsauginiu gaubtu. Apsauga turi būti patikimai pritvirtinta prie elektrinio įrankio ir sureguliuota taip, kad būtų užtikrintas didžiausias įmanomas saugos lygis, t. y. pjovimo disko dalis, nukreipta į operatorių, turi būti kuo labiau apsaugota. Apsauga skirta apsaugoti operatorių nuo nuolaužų ir atsitiktinio kontakto su pjovimo disku.
• Naudokite tik deimantinius pjovimo diskus. Tai, kad priedą galima pritvirtinti prie elektrinio įrankio, negarantujoja saugaus jo naudojimo.
• Naudojamo darbo įrankio leistinasis greitis turi būti ne mažesnis už didžiausią ant elektrinio įrankio nurodytą greitį. Darbo įrankis, besisukantis greičiau nei leistinas greitis, gali sulūžti, o įrankio dalys - suskilti.
• Deimantiniai pjovimo diskai turi būti naudojami tik jiems skirtiems darbams atlikti. Pavyzdžiui, niekada nenaudokite šoninio pjovimo disko paviršiaus šlifavimui. Pjovimo diskai skirti medžiagai šalinti disko kraštu. Dėl šoninių jęgų poveikio tokio tipo diskas gali sulūžti.
• Visada naudokite nepažeistus tinkamo dydžio prispaudimo flanšus, skirtus pasirinktam pjovimo diskui. Tinkami flanšai palaiko pjovimo diską ir taip sumažina lūžimo riziką.
• Darbo jrankio išorinis skersmuo ir storis turi atitikti elektrinio jrankio matmenis. Neteisingų matmenų darbo jrankių negalima pakankamai apsaugoti ar patikrinti.
• Diskai, poveržlės, flanšai ir kiti priedai turi tiksliai priglusti prie elektrinio įrankio veleno. Darbo įrankiai, kurie tiksliai netelpa ant elektrinio įrankio veleno, sukasi netolygiai, labai stipriai vibruoja ir gali prarasti elektrinio įrankio valdymą.
• Jokiu būdu negalima naudoti pažeistų darbo įrankių. Prieš kiekvieną naudojimą apžiŭrėkite darbo įrankius, ar nėra įskilimų ir įtrūkimų. Jei elektrinis įrankis ar darbo įrankis nukrito, patikrinkite, ar jis nepažeistas, arba naudokite kitą nepažeistą darbo įrankį. Patikrinę ir sutaise elektrinį įrankį, įjjunkite elektrinį įrankį ir palikite jį veikti vieną minutę didžiausiu greičiu, stengdamiesi, kad naudotojas ir kiti pašaliniai asmenys nepatektų į besisukančio elektrinio įrankio zoną. Per šį bandymą sugadinti įrankiai paprastai lŭžta.
• Būtina dévēti asmenines apsaugos priemones. Priklausomai nuo darbo pobūdžio, dévėkite visą veidą dengiančią apsauginę kaukę, akių apsaugą arba apsauginius akinius. Jei reikia, naudokite dulkių kaukę, klausos apsaugą, apsaugines pirštines arba specialią prijuostę, kad apsisaugotumėte nuo smulkių šlifuojamų ir apdirbamų medžiagų dalelių. Saugokite akis nuo darbo metu susidariusų ore esančių svetimkūnių. Dulkių kaukę ir kvėpavimo takų apsaugos priemonės turi filtruoti darbo metu susidariusias dulkes. Ilgą laiką veikiant triukšmui gali sutrikti klausa.
• Užtikrinkite, kad pašaliniai asmenys būtų saugiu atstumu nuo elektrinio įrankio pasiekiamumo zonos. Visi, esantys šalia veikiančio elektrinio įrankio, privalo naudoti asmenines apsaugos priemones. Ruošinių atplaišos ar sulūže darbo įrankiai gali atsiskirti ir sužaloti net ir už artimiausios pasiekiamumo zonos ribų.
• Atliekant darbus, kai elektrinis jrankis gali susidurti su
• ant pasléptų elektros laidų arba ant savo laido, laikykite jį tik už izoliuotos rankenos. Prisilietus prie įtampą turinčių laidų, visos metalinės elektrinio įrankio dalys taip pat bus įtampą turinčios ir gali sukelti operatoriui elektros smūgį.
• Laikykite tinklo kabelj atokiau nuo besisukančių darbo įrankių. Praradus įrankio kontrolę, maitinimo kabelis gali būti perpjautas arba įtemptas, o jūsų ranka arba visa ranka gali įsipainioti į besisukantį darbo įrankį.
• Niekada neatidėkite elektrinio įrankio, kol darbo įrankis visiškai nesustojo. Besisukantis įrankis gali liestis su paviršiumi, ant kurio jis padėtas, todėl galite prarasti elektrinio įrankio kontrolę.
• Neneškite elektrinio jrankio, kai jis juda. Atsitiktinis drabužių ir besisukančio elektrinio jrankio kontaktas gali sukelti jrankio traukimą ir elektrinio jrankio gręžimą i operatoriaus kūną.
• Reguliariai valykite elektrinio jrankio ventiliacijos angas. Variklio ventilatorius jtraukia dulkes j korpusa, o susikaupusios didelės metalinės dulkės gali sukelti elektros pavoju.
• Nenaudokite elektrinio įrankio šalia degių medžiagų. Kibirkštys gali jas uždegti.
• Nenaudokite įrankių, kuriems reikia skystų aušinimo skysčių. Naudojant vandenį ar kitus skystus aušinimo skysčius, galima patirti elektros smūgį.

Atmetimas ir atitinkami saugos patarimai

Atgalinis smūgis - tai staigi elektrinio įrankio reakcija į besisukančio darbo įrankio užblokavimą ar kliūtį. Dėl užstrigimo ar blokavimo staiga sustabdomas besisukantis darbo įrankis. Taigi nekontroliuojamas elektrinis įrankis šuoliuoja priešinga darbo įrankio sukimosi krypčiai kryptimi.

Pavyzdžiui, kai šlifavimo diskas užstringa arba jstringa ruošinyje, panardintas šlifavimo disko kraštas gali užsiblokuoti ir dėl to jis gali iškristi arba išslysti. Tuomet šlifavimo rato judėjimas (link operatoriaus arba nuo jo) priklauso nuo rato judėjimo krypties užsikirtimo vietoje. Be to, šlifavimo diskai gali sulūžti.

Atbulinė trauka atsiranda dėl netinkamo arba neteisingo elektrinio įrankio naudojimo. Jos galima išvengti imantis toliau aprašytų atitinkamų atsargumo priemonių.

• Elektrinį įrankį reikia laikyti tvirtai, kūnu ir rankomis taip, kad būtų sušvelninta atatranka. Jei pagalbinė rankena yra standartinės įrangos dalis, ją visada reikia naudoti, kad būtų galima kuo geriau kontroliuoti atatrankos jėgas arba atatrankos momentą paleidimo metu. Operatorius, imdamasis atitinkamų atsargumo priemonių, gali kontroliuoti trūkčiojimo ir atatrankos reiškinius.
• Niekada nelaikykite rankų prie besisukančių darbo įrankių. Darbo įrankis dėl atatrankos gali sužeisti ranką.
• Laikykitės atokiau nuo nuotolio zonos, kurioje elektrinis įrankis judės atatrankos metu. Dėl atatrankos elektrinis įrankis juda priešinga kryptimi nei šlifavimo ratas užsikirtimo vietoje.
• Būkite ypač atsargūs apdirbdami kampus, aštrias briaunas ir pan. Neleiskite, kad darbo įrankiai atsilenktų arba užsikirstų. Besisukantis darbinis įrankis labiau linkęs užstrigti apdirbant kampus, aštrius kraštus arba jei jis atšoka atgal. Tai gali tapti valdymo praradimo arba atgalinio smūgio priežastimi.
• Nenaudokite medinių diskų, deimantinių segmentinių diskų su didesniu nei 10 mm perimetriniu tarpu arba dantytų diskų. Tokio tipo darbo įrankiai dažnai atšoka arba prarandama elektrinio įrankio kontrolė.
• Venkite pjovimo disko užstrigimo arba per didelio spaudimo. Nedarykite pernelyg gilių pjūvių. Per daug apkraunant pjovimo diską, padidėja jo apkrova ir polinkis užsikirsti ar užsiblokuoti, taigi padidėja pjovimo disko išmetimo ar lūžimo galimybė.
• Jei pjovimo diskas užstrigo arba jei darbas nutrūko, išjunkite elektrinį įrankį ir palaukite, kol diskas visiškai
• bus sustabdytas. Niekada nebandykite ištraukti vis dar judančio disko iš pjovimo zonos, nes tai gali sukelti atoveiksmj. Turi būti nustatyta ir pašalinta užstrigimo priežastis.
• Negalima iš naujo paleisti elektrinio jrankio, kol jis yra medžiagoje. Prieš tęsdami pjovimą, pjovimo diskas turi pasiekti visą greitį. Priešingu atveju šlifavimo diskas gali užsikirsti, atšokti nuo ruošinio arba sukelti atatranką.
• Plokštes ar didelius daiktus prieš apdirbant reikia paremti, kad sumažėtų rizika, jog dėl užstrigusio disko atsiras atatranka. Dideli ruošiniai gali sulinkti nuo savo svorio. Ruošinys turėtų būti paremtas iš abiejų pusių, tiek prie pjovimo linijos, tiek prie krašto.
• Būkite ypač atsargūs pjaudami skyles sienose arba dirbdami kitose nematomose vietose. Pjovimo diskas, įsirežęs į medžiagą, gali atsitrenkti į duju vamzdžius, vandentiekio vamzdžius, elektros kabelius ar kitus objektus.

PASTABA: prietaisas skirtas naudoti patalpose

Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, visada išlieka rizika susižeisti darbo metu.

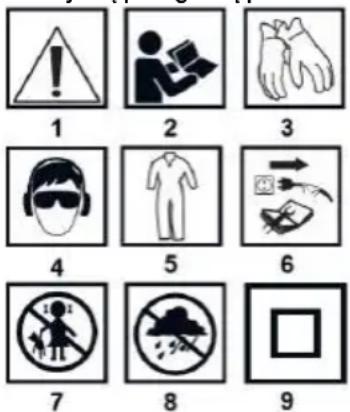

Naudojamų piktogramų paaiškinimas:

1. Pastaba: imkitės specialių atsargumo priemonių
2. [SPÉJIMAS Perskaitykite naudojimo instrukcija
3. Dévěkite apsaugines pirštines
4. Dévékite asmenines apsaugos priemones (dulkių kaukę, apsauginius akinius, ausų apsaugą).
5. Naudokite apsauginius drabužius

6. Prieš atlikdami priežiūros ar remonto darbus atjunkite maitinimo laidą.

7. Saugokite vaikus nuo jrankio

8. Apsaugokite prietaisą nuo drėgmės
9. Antroji apsaugos klasė

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikta numeracija nurodo jrenginio sudedamąsias dalis, pavaizduotas šio vadovo grafiniuose puslapiuose.

1. Jungiklio užrakto mygtukas
2. Perjungti
3. Galinis kreipiamasis ritinélis
4. Priekinis kreipiamasis ritinélis
5. Priekinérankena
6. Užrakinimosvirtis
7. Dulkių išleidimo antgalis
8. Anglies šepetėlių dangtelis
9. Prispaudimovaržtas
10. Išorinisflanšas
11. Suklio flanšas
12. Žarna
13. Adapteris
14. Dulkių maišelis
15. Sagtis
16. Drenažo anga
17. lleidimoanga
18. Diržas per petj

* Brėžinys ir gaminys gali skirtis.

KONSTRUKCIJA IR TAIKYMAS

Bruzdintuvė yra rankinis elektrinis įrankis, varomas vienfazio komutacinio variklio su II klasės izoliacija.

Šis elektrinis įrankis skirtas įrengimo grioveliams sienose ir pan. tokiose medžiagose kaip betonas, akmuo, plytos ir kt. daryti nenaudojant vandens.

Dulkes galima išmesti j uždarą maišą arba išsiurbti pramoniniu siurbliu. Naudojamas specialus diskas išpjauna visą vagutę be smulkinimo. Dėl to griovelis paruošiamas jrengti nustatytu gyliu.

Jos naudojimo sritys - renovacijos ir statybos darbai, susiję su elektros, vandentiekio, šildymo ar duju jrengimu.

Prietaisas skirtas naudoti tik sausuoju būdu. Nenaudokite elektrinio įrankio netinkamai.

IRANGA IR PRIEDAI

1. Kombinuotasdiskas - 1 vnt.
2. Pagrindinis - 2 vnt.
3. Žarna su adapteriais - 1 vnt.
4. Dulkių maišelis - 1 vnt.
5. Spaustukas - 1 vnt.
6. Transportavimodéklas - 1 vnt.

PASIRUOŠIMAS DARBUI

SKYDO MONTAVIMAS

Trinkelių klojimo mašina skirta dirbti su specialiais kelių eilių mišinio diskais.

• Pridėtais veržliarakčiais užfiksuokite veleną, laikydami išorinį flanšą (10), ir atsukite tvirtinimo varžtą.
  • (9) (A, B pav.). Tvirtinimo varžtas turi kairjji sriegi.
• Išsukite tvirtinimo varžta (9) ir nuimkite išorinj flanša (10) (A pav.).
• Pakiškite diską po apsauga ir uždėkite diską ant suklio.
• Gerai priglaustas diskas turi būti ant verpstės flanšo.
• (A pav.). Suklys neužpildys viso disko montavimo angos gylio.
• Įstumkite išorinį flanšą į skylę diske. Paspausdami išorinį flanšą, sukite jį tol, kol jis įljs į skylę ir visiškai prisilies prie disko plokštės.

• Isukite tvirtinimo varžta.

• Naudodami veržliarakčius užfiksuokite veleną ir priveržkite tvirtinimo varžtą (B pav.).
  Diskas išimamas atvirkštine tvarka nei montuojamas.

DULKIŲ MAIŠELIO MONTAVIMAS

Kartu su purentuvu tiekiamas dulkių maišas su reguliuojamu diržu per petį ir žarnų adapteriais, skirtais dulkių maišui prijungti prie purentuvo.

• Atsukite vieną iš adapterių (13), pritvirtintų prie žarnos galų.
  • (C pav.). Čia buvo naudojamas kairysis sriegis.
• Atidarykite dulkių maišą (14) nusukdami sagtį (15) (D pav.).
• Pro dulkių maišelio ištuštinimo angą (16) jkiškite anksčiau išmontuotą adapterį į įleidimo angą (17) (D pav.) taip, kad susiaurinta adapterio dalis iš dalies išslinktų į išorę.
• Adapterio prijungimo prie dulkių maišo vietoje uždėkite ir užspauskite metalinį spaustuką ir prijunkite žarną prie adapterio (E pav.).
• Laisvaji žarnos galą su adapteriu (13) uždėkite ant snapelio
• dulkių išleidimo angą (7) (F pav.) ir sukite pagal laikrodžio rodyklę, kol ji užsifiksuos.
• Sureguliuokite peties diržo (18) ilgj, kad būtų patogu naudoti su dulkių maišeliu (14) (D pav.). Išardymas atliekamas atvirkštine tvarka nei surinkimas.

DULKIŲ IŠTRAUKIMO JUNGTIS

Kad darbo vieta būtų švaresnė, grindinio klojimo mašiną galima prijungti prie išorinio dulkių šalinimo įrenginio.

Prijunkite dulkių nusiurbimo sistemos siurbimo žarnos galą prie dulkių nusiurbimo angos (7). Pasirinkite tinkamo skersmens adapterį, kad sujungimas būtų saugus.

Pradėdami darba, ijkunkite dulkių nusiurbimo sistemą, pvz., pramoniniu dulkių siurbliu, ir išjunkite grindinio klojimo mašiną. Baige darba pirmiausia išjunkite grindinio klojimo mašiną, o paskui dulkių siurblij.

Taip išvengsite nereikalingų dulkių darbo vietoje. Kai kuriuose pramoninių dulkių siurblių modeliuose su elektros įrankių lizdu yra automatinis dulkių siurblio įjungimas ir išjungimas, valdomas elektros įrankio jungikliu.

VAGOS GYLIO NUSTATYMAS

Vagos gylj reikia sureguliuoti prieš pradedant darba, išjungus mašiną.

• Atlaisvinkite fiksavimo svirtj (6) stumdami ją atgal.
• Norėdami padidinti pjovimo gylį, priekinę rankeną (5) pastumkite atgal, o norėdami sumažinti - pirmyn.
• Tinkamą gylį nustatyti gali padėti gylio indikatorius ir skalė, esanti ant rinkiklio korpuso.
• Nustatę reikiamą gylj, priveržkite fiksavimo svirti (6) pastumdami ją i priekj.

VEIKIMAS / NUSTATYMAI

Prieš naudodami elektrinj įrankį patikrinkite disko būklę. Nenaudokite įskilusų, įtrūkusų ar kitaip pažeistų diskų. Prieš naudodami susidėvėjusį diską nedelsdami pakeiskite nauju. Baigę darbą visada išjunkite elektrinį įrankį ir palaukite, kol darbo įrankis visiškai sustos. Tik tada elektrinį įrankį galima padėti į vietą.

• Pjovimo diskas turi būti tinkamai pritvirtintas ir laisvai suktis.
• Niekada neperkraukite purentuvo. Dėl perkrovos ir per didelio įtempimo gali pavojingai sulūžti pjovimo diskai.
• Niekada nemuškite darbo jrankiu j apdirbamają medžiagą.
• Niekada nenaudokite medienai pjauti skirtų diskinių pjūklų diskų. Naudojant tokius pjūklus, elektrinis įrankis dažnai atšoka, praranda kontrolę ir gali sužaloti operatorių.

IJUNGTA / IŠJUNGTA

Elektros tinklo įtampa turi atitikti vardinę įtampą, nurodytą elektrinio įrankio vardinėje plokštelėje. Jungimo ir veikimo metu elektrinį įrankį laikykite ablem rankomis.

Trinkelių klojimo mašina turi apsauginį jungiklj, kad būtų išvengta atsitiktinio jungimo.

• Paspauskite jungiklio užrakto mygtuką (1) (C pav.).
• Paspauskite jungimo / išjungimo mygtuką (2) (C pav.).
• Atleidus spaudimą ant jungiklio mygtuko (2), purentuvas sustabdomas.

DARBAS SU GRINDINIO KLOJIMO MAŠINA

Trinkelių klojimo mašina skirta tik tiesiems pjūviams atlikti. Draudžiama daryti lenktus ar suapvalintus pjūvius. Mašina skirta dirbti tik sausuoju būdu.

Prieš pradedant darbus, reikia patikrinti, ar darbo vietoje néra nematomų vandens, elektros ar dujų įrenginių, kuriuos reikia surasti naudojant specialų kabellų iškiklį.

Klojimo mašinoje jrengta švelnaus paleidimo sistema. Jungę grindinio klojimo mašiną, prieš pradėdami darbą palaukite, kol diskas pasieks maksimalų greitį. Jungus arba išjungus grindinio klojimo mašiną, negalima naudoti jungiklio. Trinkelių klotuvo jungiklį galima valdyti tik tada, kai elektrinis įrankis yra atoklau nuo ruošinio.

PJAUTI VAGA

• Nustatykite pjovimo gylj.
- Galinį kreipiamajį ritinėlj (3) priglauskite prie sienos (pjovimo diskai pakelti virš sienos paviršiaus) (H pav.).
- Ijunkite grindinio klojimo mašiną ir palaukite, kol pjovimo diskai pasieks maksimalų greitį.
- Palaipsniui nuleiskite grindinio klojimo mašiną, pjovimo diskus jleisdami į mūrą (šio judesio metu galinis kreipiamasis ritinėlis turi liestis su mūro paviršiumi).
- Kai priekinis kreipiamasis ritinélis (4) atsiremia i mūrą, tęskite pjovimą judindami grindinio klojimo mašiną pirmyn nuo savęs (prieš pjovimo diskų sukimosi kryptį).
- Pjovimo procesą użbaigkite atvirkščiai nei jį pradėjote, pakeldami priekinį kreipiamajį velenėlj, taigi ir diską į viršų. Galinis kreipiamasis ritinėlis visą laiką turi būti prispaustas prie sienos.
- Išjungę diską, leiskite jam visiškai sustoti ir tik tada klojimo mašiną galima nuleisti.
- Tokiu būdu padarytas griovelis yra visiškai tuščiaviduris ir jo nebereikia kalti.

Kai grindinio klojimo mašina išjungta, nestabdykite besisukančio pjovimo disko spausdami jl prle ruošinio.

Trinkelių klojimo mašinos negalima per stipriai spausti ir stumti j priekį su jėga. įdubimo spaudimas ir padavimas turi būti saikingas. Naudojant per didelę jėgą, gali per daug įkaisti variklils ir sugesti pjovimo diskas.

Pjovimo diskai darbo metu pasiekia labai aukštą temperatūrą - nelieskite jų neapsaugotomis kūno dalimis, kol jie neatvėso.

Pjaunant ypač kietas medžiagas, pjovimo diskas gali perkaisti ir taip būti pažeistas. Perkaitimo požymis - pjovimo diską supančios kibirkštys. Nedelsdami nutraukite pjovimą ir atvėsinkite pjovimo diską, leisdami grindinio klojimo mašinai 3-5 minutes dirbti didžiausiu greičiu, bet be apkrovos.

Akivaizdžiai mažėjantis pjovimo našumas ir aplink pjovimo diską besiplaikstančios kibirkštys gali reikšti, kad pjovimo diskas užtrupėjęs.

Naudokite tik tokius darbo įrankius, kurių leistinas greitis yra didesnis arba lygus maksimaliam grindinio klojimo mašinos greičlui be apkrovos.

EKSPLOATACIJA IR PRIEŽIŪRA

Prieš atlikdami bet kokius montavimo, reguliavimo, remonto ar eksploatavimo darbus, Ištraukite maitinimo laidą iš elektros tinklo lizdo.

PRIEŽIŪRA IR SAUGOJIMAS

• Rekomenduojama prietaisą valyti iš karto po kiekvieno naudojimo.
• Valymui nenaudokite vandens ar kitų skysčių.
• Jrenginj reikia valyti sausu audiniu arba pūsti mažo slėgio suslėgtu oru.
• Nenaudokite jokių valiklių ar tirpiklių, nes jie gali pažeisti plastikines dalis.
• Kad jrenginys neperkaistų, reguliariai valykite variklio korpuse esančias ventiliacijos angas.
• Jei maitinimo kabelis pažeistas, jį reikia pakeisti tokių pačių charakteristikų kabeliu. Šią operaciją reikia patikėti kvalifikuotam specialistui arba atlikti prietaiso techninę priežiūrą.
• Jei komutatoriuje atsiranda pernelyg didelis kibirkščiavimas, leiskite kvalifikuotam specialistui patikrinti variklio anglinių šepetėlių būkle.

• Visada laikykite prietaisą sausoje, vaikams nepasiekiamoje vietoje.
  • ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

• Susidėvėjusius (trumpesnius nei 5 mm), apdegusius ar įtrūkusius variklio anglinius šepetėlius būtina nedelsiant pakeisti. Visada abu anglinius šepetėllus kelskite vienu metu.

• Atsukite ir nuimkite anglies šepetėlių dangtelius ( 8).
• Atitraukite spaudimo spyruoklę, atjunkite ir išimkite susidėvėjusius angliniusšepetėlius.
• Suspaustu oru pašalinkite anglies dulkes, jei jų yra.
• Idėkite naujus anglinius šepetėlius (šepetėliai turi laisvai slysti šepetėlių laikikliuose) ir prispaudžiamają spyruoklę .
• Sumontuokite anglinių šepetėlių dangtelius ( 8).

Pakeltę anglinius šepetėlius, įjunkite elektrinį įrankį be apkrovos ir palaukite 1-2 minutes, kol angliniai šepetėliai įsitaisys variklio komutatoriuje. Anglinius šepetėlius turi keisti tik kvalifikuotas asmuo, naudodamas originalias dalis.

Bet kokius defektus turėtų pašalinti gamintojo įgaliotasis techninės priežiūros skyrius.

TECHNINĖS SPECIFIKACIJOS

IVERTINIMO DUOMENYS

Persekiojimo blokas 59G371
Parametras	Vertė
Maitinimo įtampa	230 VKINTAMOSIOS SROVĖS
Maitinimodažnis	50 Hz
Nominalioji galia	2400 W
Tuščiosios eigos greitis	8000 min-1
Diskoskersmuo	150 mm
Vidinis disko skersmuo	22,2mm
Maksimalus pjovimo gylis	43 mm
Vagos plotis	30 mm
Suklio sriegio dydis	M8
Apsaugosklasė	II
Masė	6,1 kg
Gamybos metai	2022
59G371 reiškia ir tipo, ir mašinos pavadinimą

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Informacija apie triukšmą ir vibraciją

skleidžiamo triukšmo lygis, pvz., skleidžiamo slėgio lygis

Toliau pagal standartą EN 60745-1 nurodomas garso galios lygis LpA ir garso galios lygis LwA bei matavimo neapibrėžtis K. Vibracijos vertės (pagreičio vertė) ah ir matavimo neapibrėžtis K pagal standartą EN 60745-2-22 nurodytos toliau

Toliau šiose instrukcijose nurodytas vibracijos lygis buvo išmatuotas pagal EN 60745-1 nurodyta matavimo procedūrą ir gali būti naudojamas elektriniams įrankiams palyginti. Jis taip pat gali būti naudojamas pradiniam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atitinka pagrindirelektrinio jrankio naudojimo būdą. Jei elektrinis jrankis naudojamas kitais tikslais arba su kitais darbo jrankiais ir jei jis nepakankamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl pirmiau nurodytu priežasčių per visą darbo laikotarpį gali padidėti vibracijos poveikis.

Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgtį į laikotarpius, kai elektrinis įrankis yra išjungtas arba įjungtas, bet nenaudojamas darbui. Tokiu būdu bendras vibracijos poveikis gali būti daug mažesnis.

Siekiant apsaugoti naudotoja nuo vibracijos poveikio, reikétų imtis papildomų saugos priemonių,pavyzdžiui: prižiūrėti elektrinį įrankį ir darbo įrankius, užtikrinti tinkamą rankų temperatūra, tinkamai organizuoti darba.

Garso slégio lygis LpA = 97 dB(A) K=3dB(A) Garso galios lygis LwA = 108 dB(A) K=3dB(A) Vibracijos pagreïčio verté ah = 10,94 m/s2 K=1,5 m/s2

APLINKOS APSAUGA

* Gali keistis.

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, tačiau juos reikia išmesti į atitinkamas patalpas. Informacija apie išmetimą patelkia gaminlo pardavėjas arba vietos valdžios institucijos. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nėra neutralios naturaliai aplinkai. Neperdirbta įranga gali k grėsmę aplinkai ir žmonių sveikatai.

Grupa Topex Spółka z ograniczoną odpowiedzialnością: "Spółka komandytowa", kurios registruota buveinė yra Varšuvoje, ulpograniczna 2/14 (toliau - "Grupa Topex") informuja, kad visos autorių teisės i sio vadovo (toliau - "Vadovas") turinį, ijskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisų ir gretutinų teisų [statymą (Žin., 2006, Nr. 90 Poz. 631, su pakeltimais). Viso Vadovo ir atskirų je elementų kopujamas, apdorojimas, skelbimas, keitimas komerciniais tiksiaisbe "Grupa Topex" raštu išrekšto sutikimo yra griežtal draudžiamas ir gali užtraukti civilnė ir baudzlimają atsakomybę.

EB atitikties deklaracija

Produktas: Trinkelių klojimo mašina

Modelis: 59G371

Prekybos pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka standartų reikalavimus:

EN 60745-1:2009+A11:2010; EN 60745-2-22:2011+A11:2013

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC 61000-3-11:2019;

EN IEC 63000:2018

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos i rinką, ir neapima sudedamuju dalių.

prideda galutinis naudotojas arba atlieka vėliau.

ES reziduojančio asmens, igalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP kokybės pareigūnas

Varšuva, 2022-03-17

LV

TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA

FRÉZÉŠANAS MAŠÍNA 59G371

PIEZIME: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS RÜPİGI IZLASIET ŠO ROKASGRÂMATU UN SAGLABÂJIET TO TURPMÂKAI LIETOŠANAI.

İPAŠI DROŠĪBAS NOTEIKUMI
