Produkta tips	Sienu rievzāģis (rievojējs)
Zīmols	Graphite
Modelis	59G371
Barošanas spriegums	230 V AC
Frekvence	50 Hz
Nominālā jauda	2400 W
Tukšgaitas ātrums	8000 min⁻¹
Diska diametrs	150 mm
Diska iekšējais diametrs	22,2 mm
Maksimālais griešanas dziļums	43 mm
Rievas platums	30 mm
Vārpstas vītnes izmērs	M8
Aizsardzības klase	II (dubultā izolācija)
Svars	6,1 kg
Ražošanas gads	2022
Skaņas spiediena līmenis (LpA)	97 dB(A) (K=3 dB(A))
Skaņas jaudas līmenis (LwA)	108 dB(A) (K=3 dB(A))
Vibrācija (paātrinājuma vērtība)	10,94 m/s² (K=1,5 m/s²)
Diska tips	Kombinētais dimanta disks (vairāku rindu)
Paredzētais lietojums	Rievu izveide betonā, akmenī, ķieģelī (sausā)
Galvenās funkcijas	Pakāpeniska iedarbināšana, dziļuma regulēšana, putekļu nosūkšana
Apkope un tīrīšana	Tīrīt ar sausu drānu vai saspiestu gaisu; nomainīt ogles sukas (<5 mm)
Drošība	Drošības slēdzis, aizsardzība pret pārslodzi, obligāti IAL (Individuālie aizsardzības līdzekļi)
Iekļautie aksesuāri	Kombinētais disks, atslēgas, šļūtene ar adapteriem, putekļu maiss, knaibles, koferis

Bieži uzdotie jautājumi - 59G371 Graphite

Kā nomainīt griešanas disku?

Atvienojiet ierīci. Izmantojiet komplektā iekļautās atslēgas, lai bloķētu vārpstu un atskrūvētu stiprinājuma skrūvi (kreisais vītne). Noņemiet ārējo atloku, izbīdiet veco disku no aizsarga. Novietojiet jauno disku uz vārpstas, pārliecinoties, ka tas balstās uz vārpstas atloka. Uzlieciet ārējo atloku un pievelciet skrūvi. Pārliecinieties, ka disks ir labi centrēts un brīvi griežas.

Kā noregulēt rievas dziļumu?

Ierīce izslēgta, atskrūvējiet fiksācijas sviru (6), pabīdot to atpakaļ. Pārvietojiet priekšējo rokturi (5): atpakaļ, lai palielinātu dziļumu, uz priekšu, lai samazinātu. Izmantojiet dziļuma indikatoru un skalu uz korpusa. Pievelciet fiksācijas sviru, kad sasniegts vēlamais dziļums (maks. 43 mm).

Vai es varu izmantot šo zāģi koka griešanai?

Nē, šis zāģis ir paredzēts tikai cietu materiālu, piemēram, betona, akmens vai ķieģeļu, rievošanai. Nekad neizmantojiet koka zāģa asmeņus; tie var izraisīt bīstamu atsitienu un sabojāt instrumentu.

Kā uzstādīt putekļu maisu?

Atskrūvējiet vienu adapteri no šļūtenes (kreisais vītne). Atveriet putekļu maisu caur cilpu, ievietojiet adapteri caur drenāžas atveri, nostipriniet ar metāla skavu. Pievienojiet šļūteni adapterim, pēc tam ieskrūvējiet otru galu putekļu izvada sprauslā (7), griežot pulksteņrādītāja virzienā līdz fiksācijai. Noregulējiet plecu siksnu ērtībai.

Ko darīt, ja darbs laikā disks pārkarst?

Dzirksteļu straume norāda uz pārkaršanu. Nekavējoties pārtrauciet griešanu un ļaujiet iekārtai darboties tukšgaitā ar maksimālo ātrumu 3–5 minūtes, lai atdzesētu disku. Izvairieties pārslogot instrumentu; pārmērīgs spiediens var arī izraisīt pārkaršanu.

Kā nomainīt ogles sukas?

Atvienojiet ierīci. Atskrūvējiet suku vāciņus (8). Noņemiet atsperes un nolietotās sukas (mazāk par 5 mm). Notīriet oglekļa putekļus ar saspiestu gaisu. Ievietojiet jaunās sukas (tām jāslīd brīvi) un uzlieciet atsperes un vāciņus. Ļaujiet darboties tukšgaitā 1–2 minūtes, lai iestrādātos.

Kādi aizsardzības līdzekļi ir obligāti?

Lai izmantotu šo zāģi, valkājiet pilnu sejas aizsargmasku, aizsargbrilles, putekļu masku, dzirdes aizsargus, cimdus un priekšautu. Arī tuvumā esošajiem cilvēkiem jālieto IAL.

Kā tīrīt ierīci?

Tīriet uzreiz pēc katras lietošanas ar sausu drānu vai saspiestu gaisu zemā spiedienā. Nekad neizmantojiet ūdeni, šķīdinātājus vai tīrīšanas līdzekļus, kas var sabojāt plastmasas daļas. Regulāri tīriet ventilācijas spraugas, lai novērstu pārkaršanu.

Ko darīt diska iestrēgšanas vai atsitiena gadījumā?

Ja disks iestrēgst, nekavējoties izslēdziet instrumentu un pagaidiet, līdz tas pilnībā apstājas, pirms noņemt disku. Nekad nemēģiniet atbrīvot kustībā esošu disku. Pārbaudiet iestrēgšanas cēloni (materiāls, pārmērīgs spiediens) un novērsiet to pirms atkārtotas iedarbināšanas.

Kāda ir šī zāģa skaņas jauda?

Skaņas spiediena līmenis ir 97 dB(A) un skaņas jaudas līmenis ir 108 dB(A) (nenoteiktība K=3 dB(A)). Tās lietošanas laikā obligāti jāvalkā atbilstoši dzirdes aizsargi.

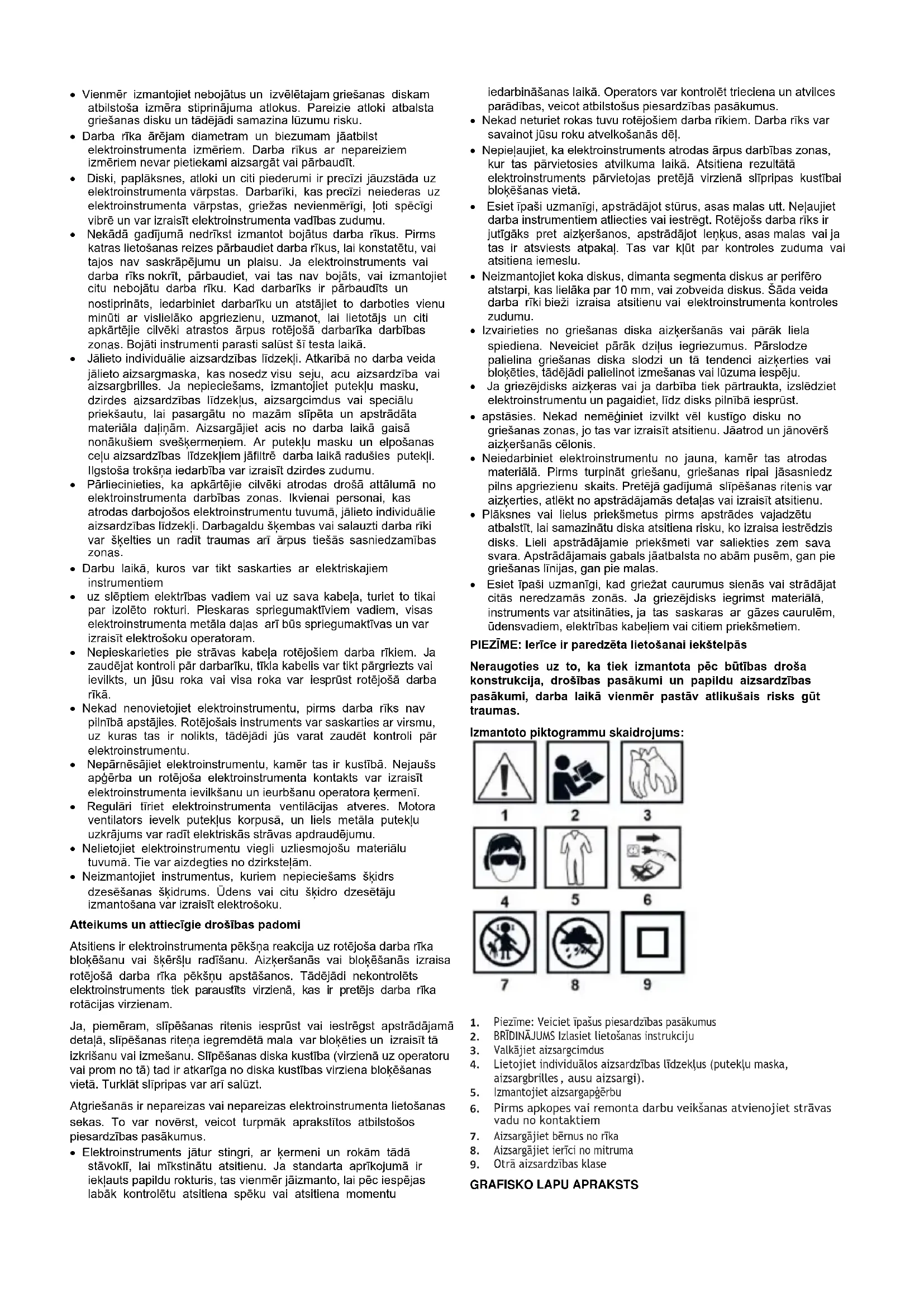

LIETOŠANAS INSTRUKCIJA 59G371 Graphite

Drošības brīdinājumi bruğēšanas mašīnām

• Elektroinstrumentu drīkst lietot tikai ar piegādi komplektā iekļauto aizsargu. Aizsargam jābūt droši piestiprinātam pie elektroinstrumenta un noregulētam tā, lai garantētu pēc iespējas augstāku drošības pakāpi, kas nozīmē, ka pret operatoru vērstajai griezējdiska daļai jābūt pēc iespējas vairāk pasargātai. Aizsarga mērķis ir aizsargāt operatoru no gružiem un nejaušas saskares ar griešanas disku.
• Jāizmanto tikai dimanta griešanas diski. Tas, ka piederumu var pievienot elektriskajam instrumentam, negarantē tā drošu lietošanu.
• Izmantotā darba rīka pieļaujamais ātrums nedrīkst būt mazāks par maksimālo ātrumu, kas norādīts uz elektroinstrumenta. Darba instruments, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un instrumenta dalas var saškelties.

• Dimanta griešanas diski ir izmantojami tikai tiem paredzētajiem darbiem. Piemēram, griešanas diska sānu virsmu nedrīkst izmantot slīpēšanai. Griešanas diski ir paredzēti materiāla noņemšanai ar diska malu. Sānu spēku iedarbība var izraisīt šāda tipa diska lūzumu.

• Vienmēr izmantojiet nebojātus un izvēlētajam griešanas diskam atbilstoša izmēra stiprinājuma atlokus. Pareizie atloki atbalsta griešanas disku un tādējādi samazina lūzumu risku.

• Darba rīka ārējam diametram un biezumam jāatbilst elektroinstrumenta izmēriem. Darba rīkus ar nepareiziem izmēriem nevar pietiekami aizsargāt vai pārbaudīt.
• Diski, paplāksnes, atloki un citi piederumi ir precīzi jāuzstāda uz elektroinstrumenta vārpstas. Darbarīki, kas precīzi neiederas uz elektroinstrumenta vārpstas, griežas nevienmērīgi, ľoti spēcīgi vibrē un var izraisīt elektroinstrumenta vadības zudumu.
• Nekādā gadījumā nedrīkst izmantot bojātus darba rīkus. Pirms katras lietošanas reizes pārbaudiet darba rīkus, lai konstatētu, vai tajos nav saskrāpējumu un plaisu. Ja elektroinstruments vai darba rīks nokrīt, pārbaudiet, vai tas nav bojāts, vai izmantojiet citu nebojātu darba rīku. Kad darbarīks ir pārbaudīts un nostiprināts, iedarbiniet darbarīku un atstājiet to darboties vienu minūti ar vislielāko apgriezienu, uzmanot, lai lietotājs un citi apkārtējie cilvēki atrastos ārpus rotējošā darbarīka darbības zonas. Bojāti instrumenti parasti salūst šī testa laikā.
• Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas nosedz visu seju, acu aizsardzība vai aizsargbrilles. Ja nepieciešams, izmantojiet putekļu masku, dzirdes aizsardzības līdzekļus, aizsargcīmdus vai speciālu priekšautu, lai pasargātu no mazām slīpēta un apstrādāta materiāla daļinām. Aizsargājiet acis no darba laikā gaisā nonākušiem svešķermeņiem. Ar putekļu masku un elpošanas celu aizsardzības līdzekļiem jāfiltrē darba laikā radušies putekļi. Ilgstoša trokšņa iedarbība var izraisīt dzirdes zudumu.
• Pärliecinieties, ka apkärtëjie cilvëki atrodas droša attālumā no elektroinstrumenta darbības zonas. Ikvienai personali, kas atrodas darbojošos elektroinstrumentu tuvumā, jālieto individuālie aizsardzības līdzekļi. Darbagaldu šķembas vai salauzti darba rīki var šķelties un radīt traumas arī ārpus tiešās sasniedzamības zonas.
• Darbu laikā, kuros var tikt saskarties ar elektriskajiem instrumentiem
• uz sleptiem elektrības vadiem vai uz sava kabeļa, turiet to tikai par izolēto rokturi. Pieskaras spriegumaktīviem vadiem, visas elektroinstrumenta metāla daļas arī būs spriegumaktīvas un var izraisīt elektrošoku operatoram.
• Nepieskarieties pie strāvas kabela rotējošiem darba rīkiem. Ja zaudējat kontroli pār darbarīku, tīkla kabelis var tikt pārgriezts vai ievilkts, un jūsu roka vai visa roka var iesprūst rotējošā darba rīkā.
• Nekad nenovietojiet elektroinstrumentu, pirms darba rīks nav pilnībā apstājies. Rotējošais instruments var saskarties ar virsmu, uz kuras tas ir nolikts, tādējādi jūs varat zaudēt kontroli pār elektroinstrumentu.
• Nepārnēsājiet elektroinstrumentu, kamēr tas ir kustībā. Nejaušs apgērba un rotējoša elektroinstrumenta kontakts var izraisīt elektroinstrumenta ievilkšanu un iieurbšanu operatora kermenī.
• Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ilevelk puteklus korpusā, un liels metāla puteklu uzkrājums var radīt elektriskās strāvas apdraudējumu.
• Nelietojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Tie var aizdegties no dzirkstelām.
• Neizmantojiet instrumentus, kuriem nepieciešams škidrs dzesēšanas škidrums. Ūdens vai citu škidro dzesētāju izmantošana var izraisīt elektrošoku.

Atteikums un attiecīgie drošības padomi

Atsitiens ir elektroinstrumenta pēkšņa reakcija uz rotējoša darba rīka blokēšanu vai šķeršļu radīšanu. Aizķeršanās vai blokēšanās izraisa rotējošā darba rīka pēkšņu apstāšanos. Tādējādi nekontrolēts elektroinstruments tiek paraustīts virzienā, kas ir pretējs darba rīka rotācijas virzienam.

Ja, piemēram, slīpēšanas ritenis iesprūst vai iestrēgst apstrādājamā detaļā, slīpēšanas riteņa iegremdētā mala var blokēties un izraisīt tā izkrišanu vai izmešanu. Slīpēšanas diska kustība (virzienā uz operatoru vai prom no tā) tad ir atkarīga no diska kustības virziena blokēšanas vietā. Turklāt slīpripas var arī salūzt.

Atgriešanās ir nepareizas vai nepareizas elektroinstrumenta lietošanas sekas. To var novērst, veicot turpmāk aprakstītos atbilstošos piesardzības pasākumus.

- Elektroinstruments jātur stingri, ar kernenii un rokām tādā stāvoklī, lai mīkstinātu atsitienu. Ja standarta aprīkojumā ir iekļauts papildu rokturis, tas vienmēr jāizmanto, lai pēc iespējas labāk kontrolētu atsitiena spēku vai atsitiena momentu

iedarbināšanas laikā. Operators var kontrolēt trieciena un atvilces parādības, veicot atbilstošus piesardzības pasākumus.

• Nekad neturiet rokas tuvu rotējošiem darba rīkiem. Darba rīks var savainot jūsu roku atvelkošanās dēļ.
• Nepieļaujiet, ka elektroinstruments atrodas ārpus darbības zonas, kur tas pārvietosies atvilkuma laikā. Atsitiena rezultātā elektroinstruments pārvietojas pretējā virzienā slīpripas kustībai blokēšanas vietā.
• Esiet ipaši uzmanīgi, apstrādājot stūrus, asas malas utt. Neļaujiet darba instrumentiem atliecties vai iestrēgt. Rotējošs darba rīks ir jutīgāks pret aizkeršanos, apstrādājot lenkus, asas malas vai ja tas ir atsviests atpakal. Tas var klūt par kontroles zuduma vai atsitiena iemeslu.
• Neizmantojiet koka diskus, dimanta segmenta diskus ar perifēro atstarpi, kas lielāka par 10 mm, vai zovveida diskus. Šāda veida darba rīki bieži izraisa atsitienu vai elektroinstrumenta kontroles zudumu.
• Izvairieties no griešanas diska aizkeršanas vai pārāk liela spiediena. Neveiciet pārāk dzilus iegriezumus. Pārslodze palielina griešanas diska slodzi un tā tendenci aizkerties vai blokēties, tādējādi palielinot izmešanas vai lūzuma iespēju.
• Ja griezejdisks aizkeras vai ja darbība tiek pārtraukta, izslēdziet elektroinstrumentu un pagaidiet, līdz disks pilnībā iesprūst.
• apstāsies. Nekad nemēģiniet izvilkt vēl kustīgo disku no griešanas zonas, jo tas var izraisīt atsitienu. Jāatrod un jānovērš aizkeršanās cēlonis.
• Neiedarbiniet elektroinstrumentu no jauna, kamēr tas atrodas materiālā. Pirms turpināt griešanu, griešanas ripai jāsasniedz pilns apgriezienu skaits. Pretējā gadījumā slīpēšanas ritenis var aizkerties, atlēkt no apstrādājamās detaļas vai izraisīt atsitienu.
• Plāksnes vai lielus priekšmetus pirms apstrādes vajadzētu atbalstīt, lai samazinātu diska atsitiena risku, ko izraisa iestrēdzis disks. Lieli apstrādājamie priekšmeti var saliekties zem sava svara. Apstrādājamais gabals jāatbalsta no abām pusēm, gan pie griešanas līnijas, gan pie malas.
• Esiet īpaši uzmanīgi, kad griežat caurumus sienās vai strādājat citās neredzamās zonās. Ja griezejdisks iegrimst materiālā, instruments var atsitināties, ja tas saskaras ar gāzes caurulēm, ūdensvadiem, elektrības kabeliem vai citiem priekšmetiem.

PIEZIME: lerice ir paredzēta lietošanai lekštelpās

Neraugoties uz to, ka tiek izmantota pēc būtības droša konstrukcija, drošības pasākumi un papildu aizsardzības pasākumi, darba laikā vienmēr pastāv atlikušais risks gūt traumas.

Izmantoto piktogrammu skaidrojums:

1. Piezīme: Veiciet īpašus piesardzības pasākumus
2. BRĪDINĀJUMS Izlasiet lietošanas instrukciju
3. Valkājiet aizsargcimdus
4. Lietojiet individuālos aizsardzības līdzekļus (putekļu maska, aizsargbrilles, ausu aizsargi).
5. Izmantojiet aizsargapgērbu
6. Pirms apkopes vai remonta darbu veikšanas atvienojiet strāvas vadu no kontaktiem
7. Aizsargājiet bērnus no rīka
8. Aizsargājiet ierīci no mitruma
9. Otrā aizsardzības klase

GRAFISKO LAPU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lapās.

1. Slēdža blokēšanas poga
2. Pārslēdziet
3. Aizmugurējais virzošais rullītis
4. Priekšējais virzošais rullītis
5. Priekšējaisrokturis
6. Blokēšanassvira
7. Puteklu izplüdes sprausla
8. Oglekla birstes vāciņš
9. Stiprinājumaskrūve
10. Ārējaisatloks
11. Vārpstasatloks
12. Šlūtene
13. Adapteris
14. Puteklu maisiņš
15. Aizdare
16. Drenāžas atvērums
17. leplüdesatvere
18. Plecu siksna

* Starp rasējumu un izstrādājumu var būt atškirības.

KONSTRUKCIJA UN PIELIETOJUMS

Brāžu frēzēšanas mašīna ir rokas elektroinstruments, ko darbina vienfāzes komutatora motors ar II klases izolāciju.

Šis elektroinstruments ir paredzēts, lai, neizmantojot ūdeni, veidotu instalācijas rievas sienās u. c. materiālos, piemēram, betonā, akmenī, kieģelī u. c.

Brāžu ecēšas konstrukcija ħauj puteklus izspiest pievienotajā maisā vai arī tos var izslaucīt ar rūpniecisko putekļu sūcēju. Izmantotais īpašais disks sagriež pilnu rievsienu bez šķeldošanas. Rezultātā rieva ir gatava uzstādīšanai iestatītajā dzilumā.

Tās izmantošanas jomas ir renovācijas un celtniecības darbu veikšana, kas saistīti ar elektroinstalāciju, santehniku, apkuri vai gāzes instalāciju.

lerice ir paredzēta tikai sausai darbībai. Neizmantojiet elektroinstrumentu nepareizi.

APRĪKOJUMS UN PIEDERUMI

1. Kombinētaisdisks - 1 gab.
2. Galvenais - 2 gab.
3. Šljutene ar adapteriem - 1 gab.
4. Puteklu maisiņš - 1 gab.
5. Skava - 1 gab
6. Transportēšanasgadījums - 1 gab.

SAGATAVOŠANĀS DARBAM

VAIROGA MONTĀŽA

Bruğešanas mašina ir konstruēta darbam ar speciāliem vairāku rindu maisījuma diskiem.

• Ar komplektā iekļautajiem uzgriežņu atslēgiem nobloķējiet vārpstu, turot ārējo atloku (10), un atskrūvējiet stiprinājuma skrūvi.
  • (9) (A, B attēls). Stiprinājuma skrūvei ir kreisā vītne.
• Nonemiet fiksācijas skrūvi (9) un nonemiet ārējo atloku (10) (A attēls).
• Novietojiet disku zem aizsarga un novietojiet disku uz vārpstas.
• Uz vārpstas atloka labi iesēdinātam diskam ir jāatrodas.
• (A attēls). Vārpsta neaizpildīs visu diska montāžas atveres dzilumu.
• levietojiet ārējo atloku diska atverē. Nospiežot ārējo atloku uz leju, pagrieziet to, līdz tas iegrimst caurumā tā, lai tas pilnībā saskartos ar diska plāksni.
• leskrūvējiet stiprinājuma skrūvi.
• Ar uzgriežnu atslēgām noblokējiet vārpstu un pievelciet fiksācijas skrūvi (B attēls).
  Diska iznemšana notiek pretējā secībā, kā tas notiek uzstādīšanas laikā.

PUTEKŁU MAISINA UZSTĀDĪŠANA

Brāvelēšanas mašīnai ir putekļu maiss ar regulējamu pleca siksnu un šļūtenes adapteri, lai pievienotu putekļu maisu brāvelēšanas mašīnai.

- Atskrūvējiet vienu no adapteriem (13), kas piestiprināti šlūtenes galiem.

• (C attēls). Tur tika izmantots kreisais diegs.
- Atveriet puteklu maisu (14), atvienojot sprādzi (15) (D attēls).
- Caur putekļu maisiņa iztukšošanas atveri (16) ievietojiet iepriekš demontēto adapteri ieplūdes atverē (17) (D attēls) tā, lai adaptera sašaurinātā dala dalēji izslīdētu uz āru.
- Adaptera savienojuma vietā ar putekļu maisu piestipriniet un aizspiediet metāla skavu un savienojiet šļūteni ar adapteri (E attēls).
- Uzlieciet šlūtenes brīvo galu ar adapteri (13) uz uzgali.
- putekļu izplūdes atveri (7) (F attēls) un pagrieziet to pulkstenrādītāja kustības virzienā, līdz tā blokējas vietā.
- Noregulējiet pleca siksnas (18) garumu, lai nodrošinātu ērtu lietošanu kopā ar putekļu maisinų (14) (D attēls). Demontāža notiek montāžai pretējā secībā.

PUTEKŁU NOSŪKŠANAS SAVIENOJUMS

Lai darba zona būtu tīrāka, bruğēšanas mašīnu var savienot ar ārēju putekļu nosūcēju.

Pievienojet putekļu nosūces sistēmas iesūces šlūtenes galu putekļu nosūces atverei (7). Rūpīgi izvēlieties pareizā diametra adapteri, lai savienojums būtu drošs.

Uzsākot darbu, iedarbiniet putekļu nosūkšanas sistēmu, piemēram, ar rūpniecisko putekļusūcēju, un pēc tam izslēdziet bruģēšanas mašīnu. Pabeidzot darbu, vispirms izslēdziet bruģēšanas mašīnu un pēc tam putekļu sūcēju. Tas novērsīs nevajadzīgu putekļu nokļūšanu darba vietā. Dažiem rūpniecisko putekļu sūcēju modeliem ar elektrisko instrumentu kontaktligzdu ir automatītiska putekļu sūcēja ieslēgšana un izslēgšana, ko kontrolē elektrisko instrumentu slēdzis.

RIEVJU DZIŁUMA IESTATĪŠANA

Brāžu dziluma regulēšana jāveic pirms darba uzsākšanas, mašinai esot izslēgtai.

• Atbrīvojiet fiksēšanas sviru (6), bīdot to atpakal.
• Lai palielinātu griezuma dzilumu, pārvietojiet priekšējo rokturi (5) uz aizmuguri, lai samazinātu griezuma dzilumu, un uz priekšu, lai samazinātu.
• Pareizu dzilumu var palīdzēt noteikt dziluma indikators un skala, kas atrodas uz ciparnīcas korpusa.
• Kad ir iestatīts pareizais dzilums, pievelciet blokēšanas sviru (6), pārvietojot to uz priekšu.

DARBIBA / IESTATIJUMI

Pirms elektroinstrumenta lietošanas pārbaudiet diska stāvokli. Neizmantojiet škembas, plaisas vai citādi bojātus diskus. Nolietots disks pirms lietošanas nekavējoties jānomaina pret jaunu. Kad esat pabeidzis darbu, vienmēr izslēdziet elektroinstrumentu un pagaidlet, līdz darba rīks ir pilnībā apstājies. Tikai tad elektroinstrumentu var novietot.

• Plaušanas diskam jābūt pareizi uzstādītam un jāgriežas brīvi.
• Nekad nepārslogojiet frēzēšanas mašīnu. Pārslodzes un pārlieku liela piepūle var izraisīt bīstamu griešanas disku lūšanu.
• Nekad netrieciet darba rīku pret apstrādājamo materiālu.
• Nekad neizmantojiet zāga asmeņus, kas paredzēti koka griešanai no ripzāgiem. Šādu zāga asmeņu izmantošana bieži vien izraisa elektroinstrumenta atsitiena parādību, kontroles zudumu un var izraisīt operatora traumas.

IESLËGTS/IZSLËGTS

Elektrotikla spriegumam jāatbilst elektroinstrumenta nominālajam spriegumam, kas norādīts uz elektroinstrumenta datu plāksnītes. Darba uzsākšanas un darbības laikā turiet elektroinstrumentu ar abām rokām.

Bruğešanas mašinai ir drošības slēdzis, lai novērstu nejaušu iedarbināšanu.

• Nospiediet slēdža blokēšanas pogu (1) (C attēls).
• Nospiediet ieslēgšanas/izslēgšanas pogu (2) (C attēls).
• Atlaižot spiedienu uz slēdža pogu (2), tiek apturēta frēzēšanas iekārta.

DARBS AR BRUGEŠANAS MAŠINU

Bruğešanas mašina ir paredzēta tikai taisnu griezumu veikšanai. Ar to nav atļauts veikt liektus vai noapaļotus griezumus. Mašina ir paredzēta tikai sausai ekspluatācijai.

Pirms darbu uzsākšanas vieta, kur tiks veikti darbi, jäpärbauda, vai tajā nav neredzamas üdens, elektrības vai gāzes instalācijas, kas jānovieto, izmantojot speclālu kabeļu meklētāju.

Bruğešanas mašina ir aprikota ar maigās iedarbināšanas sistēmu. Pēc brugēšanas mašinas iedarbināšanas pirms darba uzsākšanas pagaidiet, līdz disks sasniedz maksimālo ātrumu. Nedrīkst ieslēgt slēdzi, kamēr brugēšanas mašina ir ieslēgta vai izslēgta. Bruğešanas mašinas slēdzi drīkst darbināt tikai tad, kad elektroinstruments atrodas tālāk no apstrādājamās detaļas.

RIEVAS GRIEŠANA

• lestatiet griezuma dzilumu.
• Novietojiet aizmugurējo virzošo rullīti (3) pret sienu (griešanas diski pacelti virs sienas virsmas) (H attēls).
• leslēdziet bruģēšanas mašīnu un pagaidiet, līdz griešanas diski sasniedz pilnu apgriezienu skaitu.
• Pakāpeniski nolaidiet bruģēšanas mašīnu, iegremdējot griezējdiskus mūrī (šīs kustības laikā aizmugurējam vadošajam veltnim jāsaskaras ar mūra virsmu).
• Kad priekšējais virzošais rullītis (4) pieguļ pie mūra, turpiniet griešanu, virzot bruģēšanas mašīnu uz priekšu virzienā no jums (pret griešanas disku rotācijas virzienu).
• Pjaušanas procesu pabeidziet pretēji tā sākšanai, paceļot priekšējo vadotnes rullīti un līdz ar to arī disku uz augšu. Aizmugurējam virzošajam rullītim visu laiku jābūt piespiestam pie sienas.
• Pēc izslēgšanas ľaujiet diskam pilnībā apstāties, un tikai tad var nolaist bruģēšanas mašīnu.
• Šādi izveidotā rieva ir pilnīgi dobja, un to vairs nav nepieciešams kaltēt.

Kad bruğešanas mašina ir izslēgta, nebremzējiet rotējošo griezejdisku, piespiežot to pret apstrādājamo detaļu.

Bruğešanas mašinu nedrīkst nospiest pārāk spēcīgi un ar spēku virzīt uz prlekšu. Padzilīnāšanas spiedlenam un padevel jābūt mērenai. Pārmērīga spēka pielikšana var izraisīt motora pārmērīgu sakaršanu un griešanas diska bojājumus.

Darba laikā griešanas diski sasniedz Įoti augstu temperatūru - nepieskarieties tiem ar neaizsargātām kermeņa daļām, pirms tie ir atdzisuši.

Griežot īpaši cietus materiālus, griešanas disks var pārkarst un tādējādi tikt bojāts. Dzirksteļu kūlīši ap griešanas disku ir pārkaršanas simptoms. Nekavējoties pārtrauciet griešanu un atdzesējiet griešanas disku, ľaujot brugēšanas mašīnai darboties ar maksimālo ātrumu, bet bez slodzes 3-5 minūtes.

Redzami samazinājusies griešanas veiktspēja un dzirksteļu kūlīši ap griešanas disku var llecināt par to, ka griešanas disks ir saplīcis.

Izmantojiet tikai tādus darba rīkus, kuru pieļaujamais ātrums ir lielāks vai vienāds ar bruģēšanas mašīnas maksimālo ātrumu bez slodzes.

EKSPLUATĀCIJA UN APKOPE

Pirms instalēšanas, regulēšanas, remonta vai darbības veikšanas atvienojiet strāvas vadu no tikla kontaktligzdas.

APKOPE UN UZGLABĀŠANA

• Ierīci ieteicams tīrīt uzreiz pēc katras lietošanasreizes.
• Tīrīšanai neizmantojiet ūdeni vai citus škidrumus.
• lerīce jānotīra ar sausu drānu vai jāizpūš ar zema spiediena saspiestu gaisu.
• Nelietojiet nekādus tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detaļas.
• Regulāri iztīriet ventilācijas atveres motora korpusā, lai novērstu ierīces pārkaršanu.
• Ja strāvas kabelis ir bojāts, tas jānomaina pret tādu pašu īpašību kabeli. Šī darbība jāuztic kvalificētam speciālistam vai arī ierīces apkopei.
• Ja komutatorā rodas pārmērīga dzirksteļošana, uzticiet kvalificētai personal pārbaudīt motora ogles suku stāvokli.
• Vienmēr uzglabājiet ierīci sausā, bērniem nepieejamā vietā.
• OGLEKŁA SUKU NOMAINA

• Nodilušas (īsākas par 5 mm), apdegušas vai saplaisājušas motora ogles sukas nekavējoties jānomaina. Vienmēr nomainiet abas ogles sukas vienlaicīgi.

• Atskrūvējiet un nonemiet ogles slotinu vāciņus ( 8).

• Atvelciet spiediena atsperi, atvienojiet un nonemiet nolietotās oglekla birstes.
• Ar saspiestu gaisu nonemiet oglekla puteklus, ja tādi ir.
• Uzlieciet jaunās ogles birstes (birstēm brīvi jāievietojas birstes turētājos) un saspiešanas atsperi.
  • Uzlieciet ogles suku vāciņus ( 8).

Pēc ogles slotiņu nomaiņas iedarbiniet elektroinstrumentu bez slodzes un pagaidiet 1-2 minūtes, līdz ogles slotiņas lestrādājas motora komutatorā. Oglekļa sukas drīkst nomalnīt tikai kvalificēta persona, izmantojot originālās detaļas.

Jebkādi defekti jānovērš ražotājapilnvarotajā servisa nodalā.

TEHNISKAS SPECIFIKACIJAS

RITINGA DATI

Aizsardzības bloks 59G371
Parametrs	Vērtība
Barošanas spriegums	230 VMAINSTRĀVA
Piegādes biežums	50 Hz
Nominālā jauda	2400 W
Tukšas darbības ātrums	8000 min-1
Disku diametrs	150 mm
lekšējais diska diametrs	22,2 mm
Maksimālais griešanas dzilums	43 mm
Brāžu platums	30 mm
Vārpstas vītnes izmērs	M8
Aizsardzībasklase	II
Masu	6,1 kg
Ražošanas gads	2022
59G371 apzīmē gan tipa, gan mašinas apzīmējumu

TROKŠNA UN VIBRĀCIJAS DATI

Informācija par troksni un vibrāciju

Izstarotā trokšņa līmenis, piemēram, emitētā spiediena līmenis.

Skañas jaudas limenis LpA un skañas jaudas limenis LwAkā a rī mērījumu nenoteiktība K ir norādīta turpmāk saskaṇā ar EN 60745-1. Vibrācijas vērtības (paātrinājuma vērtība) ah un mērījumu nenoteiktība K ir norādītas turpmāk saskaṇā ar EN 60745-2-22

Turpmāk šajās instrukcijās norādītais vibrācijas līmenis ir izmērīts saskaņa ar standartā EN 60745-1 noteikto mērišanas procedūruņn to var izmantot, lai salīdzinātu elektroinstrumentus. To var izmantot arī sākotnējam vibrācijas iedarbības novērtējumam.

Norādītais vibrācijas līmenis ir raksturīgślektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek izmantots citiem mērkiem vai kopā ar citiem darba rīkiem un ja tas netiek pietiekami uzturēts, vibrācijas līmenis var mainīties. Iepriekš minēto iemeslu dēļ var palielināties vibrācijas iedarbība visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jānem vērā periodi, kad elektroinstruments ir izslēgts vai kad tas ir ieslēgts, bet netiek izmantots darbam. Šādā veidā kopējā vibrācijas iedarbība var izrādīties daudz mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāveic papildu drošības pasākumi, piemēram, elektroinstrumenta un darba rīku apkope, atbilstošas rokas temperatūras nodrošināšana, pareiza darba organizācija.

Skañas spiediena limenis LpA = 97 dB(A) K=3dB(A)Skañas jaudas limenis LwA = 108 dB(A) K=3dB(A)/ibracijas paātrinājuma vērtība ah = 10,94 m/s2 K=1,5 m/s2

VIDES AIZSARDZİBA

* Var tikt mainits.

Ar elektribu darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jālikvidē atbilstošas vietās. Informāc par utilizāciju sniedz izstrādājuma izplatītājs vai vietējās varas iestādes. Elektrisko un elektronisko iekārtu atkritumos ir vielas, kas nav neitrālas dabiskajai videi. Nepārstrādātas iekārtas ir potenciā drauds videi un cilvēku veselībai.

"Grupa Topex Spółka z ierebožoną odpowiedzialności!" Spółka komandytowa ar juridisko adresi Varšavă, ul. Pograniczna 2/4 (turpmäk tekstä - "Grupa Topex") informë, ka visas autortiesišbas uz šīs rokasgrāmatas (turpmäk tekstä - "Rokasgrāmata") saturu, tostarp, cita starpää. Täs teksts, fotogrăfijas, diagrammas, zimėjumi, kär ári täs sastávs, pleder tikai grupa Grupa Topex un ir pakjautas tieselskai alzsardzibal saskaņač ar 1994. gada 4. februără Likumu par autortiesišbăm un blakustiesišbăm (2006. gada 4. februără

likums Nr. 90 Poz. 631, ar grozijumiem). Visas Rokasgrāmatas un tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkosbez Grupa Topex rakstiski izteiktas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Izstrādājums: Bruğēšanas mašīna

Modelis: 59G371

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES

Un atbilst standartu prasībām:

EN 60745-1:2009+A11:2010; EN 60745-2-22:2011+A11:2013

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC

61000-3-11:2019;

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdalām.

pievieno galalietotājs vai vēlāk veic pats lietotājs.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
