Toote tüüp	Seina soonekett (soonmasin)
Mark	Graphite
Mudel	59G371
Toitepinge	230 V AC
Sagedus	50 Hz
Nimivõimsus	2400 W
Tühikäigu kiirus	8000 min⁻¹
Ketta läbimõõt	150 mm
Ketta siseläbimõõt	22,2 mm
Maksimaalne lõikesügavus	43 mm
Soone laius	30 mm
Spindli keerme suurus	M8
Kaitsetase	II (topeltisolatsioon)
Kaal	6,1 kg
Tootmisaasta	2022
Helirõhutase (LpA)	97 dB(A) (K=3 dB(A))
Helivõimsuse tase (LwA)	108 dB(A) (K=3 dB(A))
Vibratsioon (kiirenduse väärtus)	10,94 m/s² (K=1,5 m/s²)
Ketta tüüp	Kombineeritud teemantketas (mitmerealised)
Sihtotstarbeline kasutus	Soonete tegemine betoonis, kivis, tellistes (kuivalt)
Peamised funktsioonid	Sujuv käivitamine, sügavuse reguleerimine, tolmu eemaldamine
Hooldus ja puhastus	Puhastage kuiva lapiga või suruõhuga; vahetage süsinikharjasid (<5 mm)
Ohutus	Ohutuslüliti, ülekoormuskaitse, kohustuslik isikukaitsevahend
Kaasasolevad tarvikud	Kombineeritud ketas, mutrivõtmed, voolik adapteritega, tolmutasku, tangid, kohver

Korduma kippuvad küsimused - 59G371 Graphite

Kuidas vahetada lõikeketast?

Ühendage seade vooluvõrgust lahti. Kasutage kaasasolevaid võtmeid spindli blokeerimiseks ja kinnituskruvi lahtikeeramiseks (vasakkeere). Eemaldage välimine äärik, libistage vana ketas kaitse alt välja. Asetage uus ketas spindlile, veendudes, et see toetub spindli äärikule. Pange välimine äärik tagasi ja pingutage kruvi. Veenduge, et ketas on hästi tsentreeritud ja pöörleb vabalt.

Kuidas reguleerida soone sügavust?

Seade välja lülitatud, vabastage lukustushoob (6) libistades seda tahapoole. Liigutage eesmist käepidet (5): tahapoole sügavuse suurendamiseks, ettepoole sügavuse vähendamiseks. Kasutage sügavuse indikaatorit ja skaalat korpusel. Pingutage lukustushoob pärast soovitud sügavuse saavutamist (max 43 mm).

Kas ma saan seda saagi kasutada puidu lõikamiseks?

Ei, see saag on mõeldud ainult kõvade materjalide, nagu betoon, kivi või tellis, soonimiseks. Ärge kunagi kasutage puidusaagide lõiketerasid; need võivad põhjustada ohtlikku tagasilööki ja kahjustada tööriista.

Kuidas paigaldada tolmutasku?

Keerake vooliku adapter lahti (vasakkeere). Avage tolmutasku aasa abil, sisestage adapter läbi äravooluava, kinnitage metallklambriga. Ühendage voolik adapteriga, seejärel keerake teine ots tolmu väljalaskeotsakule (7) päripäeva kuni lukustumiseni. Reguleerige õlarihma mugavuse tagamiseks.

Mida teha, kui ketas töö ajal üle kuumeneb?

Sädemete sademed viitavad ülekuumenemisele. Katkestage lõikamine kohe ja laske masinal tühikäigul maksimaalsel kiirusel 3-5 minutit töötada, et ketas maha jahtuda. Vältige tööriista sundimist; liigne surve võib samuti põhjustada ülekuumenemist.

Kuidas vahetada süsinikharjasid?

Ühendage seade vooluvõrgust lahti. Keerake harjade kaaned (8) lahti. Eemaldage vedrud ja kulunud harjad (alla 5 mm). Puhastage süsinikutolm suruõhuga. Sisestage uued harjad (nad peavad vabalt liikuma) ja pange vedrud ning kaaned tagasi. Laske tühikäigul 1-2 minutit töötada, et sisse töötada.

Millised isikukaitsevahendid on kohustuslikud?

Selle sae kasutamiseks kandke tervikkaitsemaski, kaitseprille, tolmumaski, kuulmiskaitseid, kindaid ja põlle . Läheduses olevad isikud peavad samuti kandma isikukaitsevahendeid.

Kuidas seadet puhastada?

Puhastage kohe pärast iga kasutamist kuiva lapiga või madala rõhuga suruõhuga. Ärge kunagi kasutage vett, lahusteid ega puhastusvahendeid, mis võivad kahjustada plastikosi. Puhastage regulaarselt ventilatsiooniavasid, et vältida ülekuumenemist.

Mida teha ketta kinnikiilumise või tagasilöögi korral?

Kui ketas kiilub kinni, lülitage tööriist kohe välja ja oodake täielikku peatumist enne ketta eemaldamist. Ärge kunagi sundige liikuvat ketast lahti. Kontrollige kinnikiilumise põhjust (materjal, liigne surve) ja parandage see enne uuesti käivitamist.

Mis on selle sae helivõimsus?

Helirõhutase on 97 dB(A) ja helivõimsuse tase on 108 dB(A) (mõõtemääramatus K=3 dB(A)). Selle kasutamisel on kohustuslik kanda sobivat kuulmiskaitset.

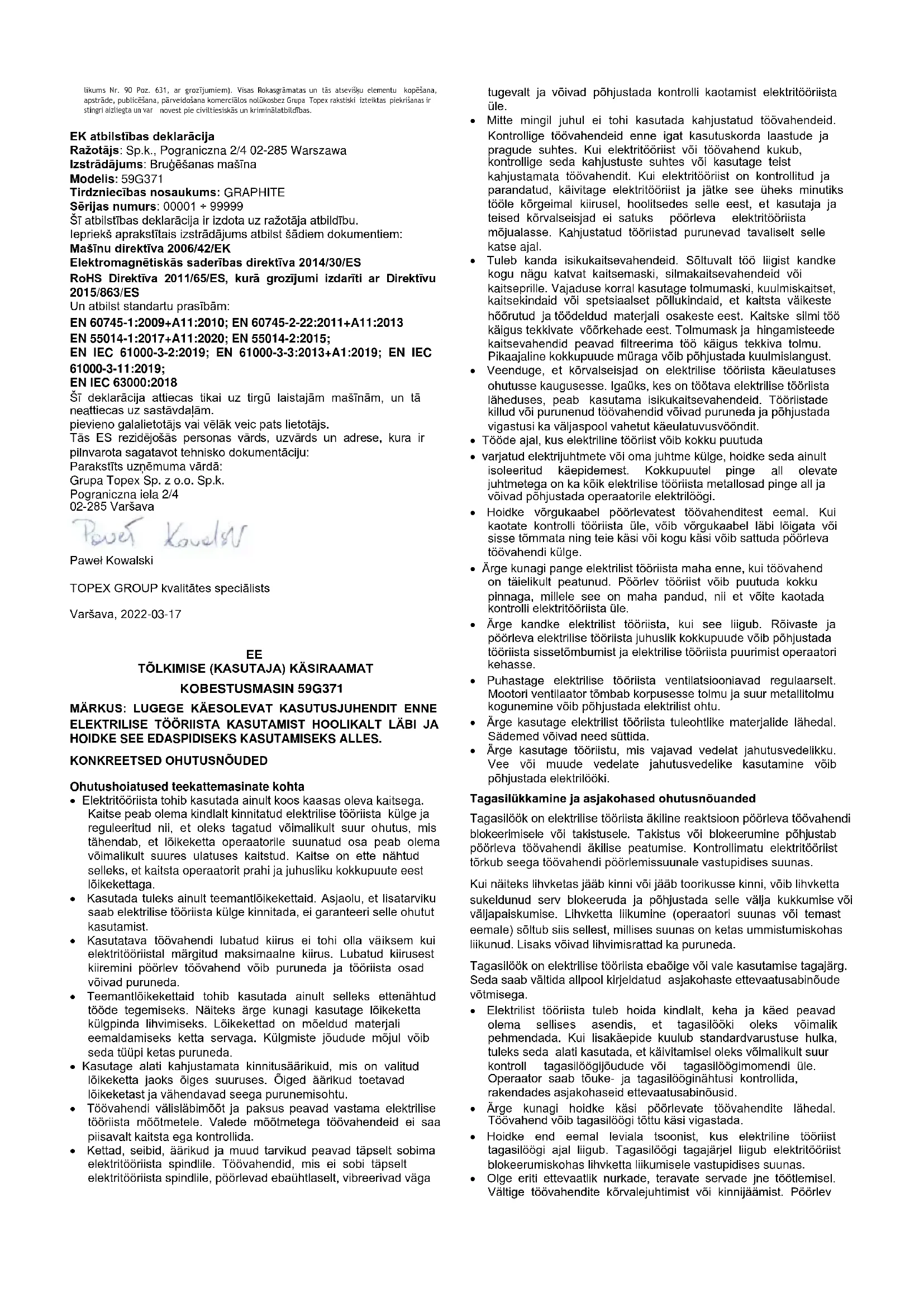

KASUTUSJUHEND 59G371 Graphite

Ohutushoiatused teekattemasinate kohta

- Elektritööriista tohib kasutada ainult koos kaasas oleva kaitsega. Kaitse peab olema kindlalt kinnitatud elektrilise tööriista külge ja reguleeritud nii, et oleks tagatud võimalikult suur ohutus, mis tähendab, et lõikeketta operaatorile suunatud osa peab olema võimalikult suures ulatuses kaitstud. Kaitse on ette nähtud selleks, et kaitsta operaatorit prahi ja juhusliku kokkupuute eest lõikekettaga.

- Kasutada tuleks ainult teemantlöikekettaid. Asjaolu, et lisatarviku saab elektrilise tööriista külge kinnitada, ei garanteeri selle ohutut kasutamist.

- Kasutatava töövahendi lubatud kiirus ei tohi olla väiksem kui elektritööriistal märgitud maksimaalne kiirus. Lubatud kiirusest kiiremini pöörlev töövahend vöib puruneda ja tööriista osad vöivad puruneda.

- Teemantlöikekettaid tohib kasutada ainult selleks ettenähtud tööde tegemiseks. Näiteks ärge kunagi kasutage lõikeketta külgpinda lihvimiseks. Lõikekettad on möeldud materjali eemaldamiseks ketta servaga. Külgmiste jõudude möjul võib seda tüüpi ketas puruneda.

- Kasutage alati kahjustamata kinnitusäärikuid, mis on valitud lõikeketta jaoks õiges suuruses. Öiged äärikud toetavad lõikeketast ja vähendavad seega purunemisohtu.

- Töövahendi välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega töövahendeid ei saa piisavalt kaitsta ega kontrollida.

- Kettad, seibid, äärikud ja muud tarvikud peavad täpselt sobima elektritööriista spindlile. Töövahendid, mis ei sobi täpselt elektritööriista spindlile, pöörlevad ebaühtlaselt, vibreerivad väga

tugevalt ja võivad põhjustada kontrolli kaotamist elektritööriista üle.

- Mitte mingil juhul ei tohi kasutada kahjustatud töövahendeid. Kontrollige töövahendeid enne igat kasutuskorda laastude ja pragude suhtes. Kui elektritööriist või töövahend kukub, kontrollige seda kahjustuste suhtes või kasutage teist kahjustamata töövahendit. Kui elektritööriist on kontrollitud ja parandatud, käivitage elektritööriist ja jätke see üheks minutiks tööle kõrgeimal kiirusel, hoolitsedes selle eest, et kasutaja ja teised kõrvalseisjad ei satuks põörleva elektritööriista mõjualasse. Kahjustatud tööriistad purunevad tavaliselt selle katse ajal.

- Tuleb kanda isikukaitsevahendeid. Sõltuvalt töö liigist kandke kogu nägu katvat kaitsemaski, silmakaitsevahendeid või kaitseprille. Vajaduse korral kasutage tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põllukindaid, et kaitsta väikeste hõõrutud ja töödeldud materjali osakeste eest. Kaitske silmi töö käigus tekkivate võõrkehade eest. Tolmumask ja hingamisteede kaitsevahendid peavad filtreerima töö käigus tekkiva tolmu. Pikaajaline kokkupuude müraga võib põhjustada kuulmislangust.

- Veenduge, et kõrvalseisjad on elektrilise tööriista käeulatuses ohutusse kaugusesse. Igaüks, kes on töötava elektrilise tööriista läheduses, peab kasutama isikukaitsevahendeid. Tööriistade killud või purunenud töövahendid võivad puruneda ja põhjustada vigastusi ka väljaspool vahetut käeulatuvusvööndit.

- Tööde ajal, kus elektriline tööriist vöib kokku puutuda

- varjatud elektrijuhtmete või oma juhtme külge, hoidke seda ainult isoleeritud käepidemest. Kokkupuutel pinge all olevate juhtmetega on ka kõik elektrilise tööriista metallosad pinge all ja võivad põhjustada operaatorile elektrilöögi.

- Hoidke võrgukaabel põörlevatest töövahenditest eemal. Kui kaotate kontrolli tööriista üle, võib võrgukaabel läbi lõigata või sisse tömmata ning teie käsi või kogu käsi võib sattuda põörleva töövahendi külge.

- Ärge kunagi pange elektrilist tööriista maha enne, kui töövahend on täielikult peatunud. Pöörlev tööriist vöib puutuda kokku pinnaga, millele see on maha pandud, nii et vöite kaotada kontrolli elektritööriista üle.

- Ärge kandke elektrilist tööriista, kui see liigub. Röivaste ja pöörleva elektrilise tööriista juhuslik kokkupuude vöib pöhjustada tööriista sissetömbumist ja elektrilise tööriista puurimist operaatori kehasse.

- Puhastage elektrilise tööriista ventilatsiooniavad regulaarselt. Mootori ventilaator tömbab korpusesse tolmu ja suur metallitolmu kogunemine võib põhjustada elektrilist ohtu.

- Ärge kasutage elektrilist tööriista tuleohtlike materjalide lähedal. Sädemed vöivad need süttida.

- Ärge kasutage tööriistu, mis vajavad vedelat jahutusvedelikku. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööki.

Tagasilükkamine ja asjakohased ohutusnõuanded

Tagasilöök on elektrilise tööriista äkiline reaktsioon pöörleva töövahendi blokeerimisele või takistusele. Takistus või blokeerumine põhjustab pöörleva töövahendi äkilise peatumise. Kontrollimatu elektritööriist tõrkub seega töövahendi pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas jäab kinni või jäab toorikusse kinni, võib lihvketta sukeldunud serv blokeeruda ja põhjustada selle välja kukkumise või väljapaiskumise. Lihvketta liikumine (operaatori suunas või temast eemale) söltub siis sellest, millises suunas on ketas ummistumiskohas liikunud. Lisaks võivad lihvimisrattad ka puruneda.

Tagasilöök on elektrilise tööriista ebaõige või vale kasutamise tagajärg. Seda saab vältida allpool kirjeldatud asjakohaste ettevaatusabinõude võtmisega.

- Elektrilist tööriista tuleb hoida kindlalt, keha ja käed peavad olema sellises asendis, et tagasilööki oleks võimalik pehmenada. Kui lisakäepide kuulub standardvarustuse hulka, tuleks seda alati kasutada, et käivitamisel oleks võimalikult suur kontroll tagasilöögijõudude või tagasilöögimomendi üle. Operaator saab tõuke- ja tagasilööginähtusi kontrollida, rakendades asjakohaseid ettevaatusabinõusid.

- Ärge kunagi hoidke käsi pöörlevate töövahendite lähedal. Töövahend vöib tagasilöögi töttu käsi vigastada.

- Hoidke end eemal leviala tsoonist, kus elektriline tööriist tagasilöögi ajal liigub. Tagasilöögi tagajärjel liigub elektritööriist blokeerumiskohas lihvketta liikumisele vastupidises suunas.

- Olge eriti ettevaatlik nurkade, teravate servade jne töötlemisel. Vältige töövahendite körvalejuhtimist või kinnijäämist. Pöörlev

töövahend on nurkade, teravate servade töötlemisel või tagasilöögi korral kergemini kinni jääma. See võib põhjustada kontrolli kaotust või tagasilööki.

• Ärge kasutage puukettaid, teemantsegmendikettaid, mille äärepoolne vahe on suurem kui 10 mm, ega hammastatud kettaid. Seda tüüpi töövahendid põhjustavad sageli tagasilööki või kontrolli kaotamist elektrilise tööriista üle.
• Vältige lõikeketta kinnijäämist või liiga suurt survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab tera koormust ja selle kalduvust kinni jääda või blokeeruda ning seega ka võimalust, et lõikeketas läheb maha või puruneb.
• Kui lõikekettas jääb kinni või kui töötamine on katkenud, lülitage elektriline tööriist välja ja oodake, kuni ketas on täielikult
• peatub. Ärge kunagi püüdke veel liikuvat ketast lõikepiirkonnast välja tõmmata, sest see võib põhjustada tagasilööki. Kinnijäämise põhjus tuleb tuvastada ja kõrvaldada.
• Ärge käivitage elektrilist tööriista uuesti, kui see on materjalis. Lõikeketas peaks enne lõikamise jätkamist saavutama oma täieliku kiiruse. Vastasel juhul võib lihvetas kinni jääda, hüpata toorikust maha või põhjustada tagasilööki.
• Plaadid või suured esemed tuleks enne töötlemist toetada, et vähendada tagasilöögi ohtu, mida põhjustab kinni jäänud ketas. Suured töödeldavad detailid võivad oma raskuse all painduda. Toorik peaks olema mölemalt poolt toetatud, nii lõikeliini lähedal kui ka serva juures.
• Olge eriti ettevaatlik, kui lõikate auke seintesse või töötate muudes nähtamatutes kohtades. Materjali sisse sukelduv lõikeketas võib põhjustada tööriista tagasilöögi, kui see puutub kokku gaasi- või veetorude, elektrikaablite või muude objektidega.

MÄRKUS: seade on möeldud kasutamiseks siseruumides

Vaatamata ohutu konstruktsiooni, ohutusmeetmete ja täiendavate kaitsemeetmete kasutamisele, on töö käigus alati olemas vigastuste jääkoht.

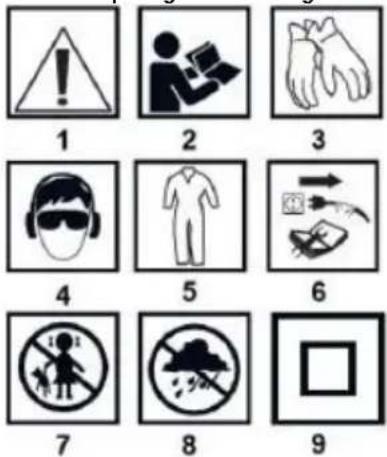

Kasutatud piktogrammide selgitus:

1. Märkus: Võtke erilisi ettevaatusabinõusid
2. HOIATUS Lugege kasutusjuhendit
3. Kandke kaitsekindaid
4. Kandke isikukaitsevahendeid (tolmumask, kaitseprillid, körvakaitse).
5. Kasutage kaitseriietust
6. Enne hooldus- või remonditöid tömmake toitejuhe välja.
7. Hoidke lapsed tööriistast eemal
8. Kaitske seadet niiskuse eest
9. Teine kaitseklass

GRAAFILISTE LEHEKÜLGEDE KIRJELDUS

Allpool esitatud numeratsioon viitabkäesoleva kasutusjuhendi graafilistel lehekülgedel näidatud seadme komponentidele.

1. Lüliti lukustusnupp
2. Lülita
3. Tagumine juhtrull
4. Eesmine juhtrull
5. Eesmine käepide
6. Lukustushoob

7. Tolmu väljalaskeotsik

8. Söeharja kate

9. Kinnituskruvi
10. Välineäärik
11. Spindli äärik
12. Voolik
13. Adapter
14. Tolmukott
15. Lukk
16. Drenaažiava avamine
17. Sisselaskeava
18. Ölarihm

* Joonise ja toote vahel võib olla erinevusi.

KONSTRUKTSIOON JA KOHALDAMINE

Künnimasin on käeshoitav elektriline tööriist, mida ajab II klassi isolatsiooniga ühefaasiline kommutaatoriga mootor.

Elektritööriist on möeldud paigaldusfermide tegemiseks seintesse jne. sellistesse materjalidesse nagu betoon, kivi, tellis jne. ilma vett kasutamata.

Koorimisseadme konstruktsioon võimaldab tolmu väljapaiskata suletud kotti või seda saab tööstusliku tolmuimejaga välja tömmata. Kasutatav spetsiaalne ketas lõikab täisfuuri ilma hakkimiseta. Selle tulemusel on soon paigaldamiseks ettenähtud sügavusel valmis.

Selle kasutusvaldkondadeks on elektri-, torustiku-, kütte- või gaasiinstallatsiooniga seotud renoveerimis- ja ehitustööde teostamine.

Seade on ette nähtud ainult kuivalt töötamiseks. Ärge kasutage elektrilist tööriista vääralt.

SEADMED JA TARVIKUD

1. Kombineeritudketas - 1 tk.
2. Key - 2 tk.
3. Voolik koos adapteritega - 1 tk.
4. Tolmukott - 1 tk.
5. Klamber - 1 tk.
6. Transpordikast - 1 tk.

TÖÖKS ETTEVALMISTAMINE

KILBI PAIGALDAMINE

Teekattemasin on möeldud töötamiseks spetsiaalsete mitme reaga segukettadega.

• Kasutage kaasasolevate mutrivõtmete abil spindli lukustamiseks välisäärikust (10) kinni hoides ja keerake kinnituskruvi lahti.
  • (9) (joonis A, B). Kinnituskruvi on vasakpoolse keermega.
• Eemaldage kinnituskruvi (9) ja eemaldage välisäärik (10) (joonis A).
• Lükake ketas kaitse alla ja asetage ketas spindlile.
• Hästi istuv ketas peab toetuma spindli äärikule.
• (joonis A). Spindel ei täida ketta paigaldusava kogu sügavust.
• Lükake välimine äärik kettas olevasse auku. Vajutades välisäärikut alla, keerake seda, kuni see vajub auku, nii et see puutub täielikult kokku kettaplaadiga.
• Keerake kinnituskruvi sisse.
• Lukustage spindel mutrivõtmete abil ja pingutage kinnituskruvi (joonis B).

Ketta eemaldamine toimub vastupidises järjekorras kui paigaldamine.

TOLMUKOTI PAIGALDAMINE

Künnimasinaga on kaasas tolmukott koos reguleeritava ölarihmaga ja voolikuadapterid tolmukoti ühendamiseks künnimasinaga.

• Keerake lahti üks vooliku otstele paigaldatud adapteritest (13).
• (joonis C). Seal kasutati vasakpoolset niiti.
  • Avage tolmukott (14), lükates luku (15) lahti (joonis D).
• Sisestage eelnevalt demonteeritud adapter tolmukoti tühjendusava (16) kaudu sisselaskeavasse (17) (joonis D) nii, et adapteri kitsenenud osa libiseb osaliselt välja.
• Paigaldage ja kinnitage metallklamber adapteri ühenduskohale tolmukoti külge ja ühendage voolik adapteriga (joonis E).
• Pange vooliku vaba ots koos adapteriga (13) kraanikaussi külge.
• tolmu väljalaskeava (7) (joonis F) ja keerake seda päripäeva, kuni see lukustub.
• Reguleerige ôlarihma (18) pikkust, et tagada mugav kasutamine koos tolmukotiga (14) (joonis D).

Demonteerimine toimub vastupidises järjekorras kui kokkupanek.

TOLMUEEMALDUSE ÜHENDUS

Puhtama tööpiirkonna tagamiseks võib sillutuskonveieri ühendada välise tolmueemaldusseadmega.

Ühendage tolmueemaldussüsteemi imemisvooliku ots tolmueemalduspordi (7) külge. Valige hoolikalt öige läbimööduga adapter, et ühendus oleks kindel.

Tööde alustamisel käivitage tolmueemaldussüsteem, nt tööstusliku tolmuimejaga, ja seejärel lülitage sillutamismasin välja. Kui olete töö löpetanud, lülitage köigepealt välja sillutamismasin ja seejärel tolmuimeja. Nii väldite tarbetut tolmu sattumist töökohale. Mönel tööstusliku tolmuimeja mudelil, millel on elektritööriistade pistikupesa, on tolmuimeja automaatne sisse- ja väljalülitamine, mida juhib elektritööriistade lüliti.

KARJATAMISE SÜGAVUSE MÄÄRAMINE

Murusügavuse reguleerimine tuleks teha enne töö alustamist, kui masin on välja lülitatud.

• Vabastage lukustushoob (6), lükates seda tahapoole.
- Lõikesügavuse suurendamiseks liigutage eesmist käepidet (5) tahapoole, vähendamiseks ettepoole.
- Sügavusnäidik ja skaala, mis asub numbriketta korpusel, aitavad määrata öiget sügavust.
- Kui õige sügavus on määratud, pingutage lukustushooba (6), liigutades seda ettepoole.

TÖÖ / SEADED

Enne elektrilise tööriista kasutamist kontrollige ketta seisukorda. Ärge kasutage löhutud, pragunenud või muul viisil kahjustatud kettald. Kulunud ketas tuleb enne kasutamist kohe uue vastu välja vahetada. Kui olete töö lõpetanud, lülitage elektritööriist alati välja ja oodake, kuni töövahend on täielikult peatunud. Alles siis võib elektrilise tööriista ära panna.

• Lõikeketas peab olema õigesti paigaldatud ja pöörlema vabalt.
• Ärge kunagi koormake künnimaslnat üle. Ülekoormamine ja ülepingutamine vöib pöhjustada löikeketaste ohtliku purunemise.
• Ärge kunagi lööge töövahendit vastu töömaterjali.
• Ärge kunagi kasutage puidu lõikamiseks möeldud saeterasid ketassaagidest. Selliste saeterade kasutamine põhjustab sagell elektrillse töörlista tagasilöögi nähtuse, kontrolli kaotuse ja võib põhjustada operaatori vigastusi.

ON/OFF

Võrgupinge peab vastama elektrilise tööriista tüübisildil olevale pingele. Hoidke elektrilist tööriista käivitamise ja töötamise ajal mölema käega kinni.

Pahteldamismasinal on ohutuslüliti, et vältida juhuslikku käivitamist.

• Vajutage lüliti lukustusnuppu (1) (joonis C).
- Vajutage sisse-/väljalülitusnuppu (2) (joonis C).
- Lülitusnupule (2) rōhu vabastamine peatab kobestusmasina.

TÖÖTAMINE SILLUTUSMASINAGA

Sillutusmasin on möeldud ainult sirgete lõikude tegemiseks. Sellega ei ole lubatud teha köveraid või ümaraid lõikeid. Masin on ette nähtud ainult kuivalt töötamiseks.

Enne tööde alustamist tuleb tööde teostamise koht üle vaadata, kas seal ei ole nähtavaid vee-, elektri- või gaasiseadmeid, mis tuleb leida spetsiaalse kaabliotsija abil.

Teekatmismasin on varustatud pehmekäivitussüsteemiga. Pärast sillutusmasina käivitamist oodake enne töö alustamist, kuni ketas saavutab maksimaalse kiiruse. Lüllit ei tohi kasutada, kui sillutusmasin on sisse- vöi väljalülltatud. Lüllit völb kasutada ainult siis, kui elektritööriist on tööobjektist eemal.

KÜNNISE LÖIKAMINE

• Seadistage lõikesügavus.
• Asetage tagumine juhtrull (3) vastu seina (lõikekettad tõstetakse seinapinnast kõrgemale) (joonis H).
• Käivitage sillutusmasin ja oodake, kuni lõikekettad saavutavad täiskiiruse.

• Langetage sillutusmasinat järk-järgult, torgates lõikekettad müüritise sisse (selle liikumise ajal peaks tagumine juhtrull puutuma kokku müüritise pinnaga).

• Kui eesmine juhtrull (4) toetub müüritisele, jätkake lõikamist, liigutades sillutusmasinat endast eemale (vastu lõikekettade pöörlemissuunda).

• Viige lõikamisprotsess lõpule vastupidiselt selle alustamisele, tõstes eesmise juhtrulli ja seega ketta ülespoole. Tagumine juhtrull peab olema kogu aeg vastu seina surutud.
• Pärast väljalülitamist laske kettal täielikult seiskuda ja alles siis võib sillutusketta maha panna.
• Sel viisil tehtud soon on täielikult öönes ruum ja ei vaja enam freesimist.

Kui sillutusmasin on välja lülitatud, ärge pidurdage pöörlevat löikeketast, surudes seda vastu töödeldavat detaili.

Sillutamismasinat ei tohi suruda liiga kõvasti ja lükata jõuga edasi. Sügavussurve ja söötmine peaksid olema mõõdukad. Liligne jõu kasutamine võlb põhjustada mootori lligset kuumenemist ja lõikeketta kahjustumist.

Lõikekettad saavutavad töö ajal väga kõrge temperatuuri - ärge puudutage neid kaitsmata kehaosadega enne, kui need on maha jahtunud.

Eriti kövade materjalide löikamisel vöib löikeketas üle kuumeneda ja seega kahjustuda. Ülekuumenemise sämptomiks on löikeketta ümbritsevad sädemed. Löpetage löikamine kohe ja jahutage löikeketast, lastes sillutusmasinal 3-5 minutit maksimaalsel kiirusel, kuid ilma koormuseta töötada.

Nähtavalt vähenev lõiketõhusus ja lõikeketast ümbritsev sädemete kobar võib olla märk tuhmunud lõikekettast.

Kasutage ainult selliseid töövahendeid, mille lubatud kiirus on suurem või võrdne ilma koormuseta paigaldusmasina maksimaalse kiirusega.

KÄITAMINE JA HOOLDUS

Enne paigaldamist, reguleerimist, parandamist või kasutamist tömmake toitejuhe vooluvõrgust välja.

HOOLDUS JA LADUSTAMINE

• Seadet on soovitatav puhastada kohe pärast iga kasutamist.
• Ärge kasutage puhastamiseks vett ega muid vedelikke.
• Seadet tuleks puhastada kuiva lapiga või puhuda madala rõhuga suruõhuga.
• Ärge kasutage mingeid puhastusvahendeid ega lahusteid, sest need võivad kahjustada plastosasid.
• Puhastage regulaarselt mootori korpuse ventilatsiooniavad, et vältida seadme ülekuumenemist.
• Kui toitekaabel on kahjustatud, tuleb see asendada samade omadustega kaabliga. See toiming tuleb usaldada kvalifitseeritud spetsialistile või lasta seadet hooldada.
• Kui kommutaatoril tekib liigne sädemete teke, laske kvalifitseeritud isikul kontrollida mootori süsiharjade seisundit.
• Hoidke seadet alati kuivas ja lastele kättesaamatus kohas.
• SÖEHARJADE VÄLJAVAHETAMINE
• Kulunud (lühemad kui 5 mm), põlenud või pragunenud mootori süsiharjad tuleb viivitamatult välja vahetada. Vahetage alati mõlemad süsiharjad korraga välja.
• Keerake lahti ja eemaldage söeharja katted ( 8.
• Tõmmake survevedru tagasi, vabastage ja eemaldage kulunud süsiharjad.
• Eemaldage suruõhu abil süsinikutolm, kui see on olemas.
• Paigaldage uued süsiharjad (harjad peaksid vabalt libisema harja hoidikutesse) ja survevedru paika.
  • Paigaldage söeharja katted ( 8).

Pärast süsiharjade vahetamist käivitage elektritööriist ilma koormuseta ja oodake 1-2 minutit, kuni süsiharjad sobivad mootori kommutaatorisse. Ainult kvalifitseeritud lsik tohlb süsinikharjad originaalosade abil välja vahetada.

Kõik defektid peab kõrvaldama tootjavolitatud teenindusosakond.

TEHNILISED NÄITAJAD

RATING ANDMED

Jahtklots 59G371
Parameeter	Väärtus
Toitepinge	230 V AC
Tarnesagedus	50 Hz
Nimivõimsus	2400 W
Tühikäigukiirus	8000 min-1
Kettaläbimõõt	150 mm
Ketta sisemine läbimõõt	22,2mm
Maksimaalne lõikesügavus	43 mm
Karjääärilaius	30 mm
Spindli keerme suurus	M8
Kaitseklass	II
Mass	6,1 kg
Tootmisaasta	2022
59G371 tähistab nii tüübi- kui ka masina nimetust.

MÜRA JA VIBRATSIOONI ANDMED

Teave müra ja vibratsiooni kohta

Väljastatud müratasemed, näiteks väljapaiskuv rõhu tase

Allpool on esitatud helivõimsuse tase LpA ja helivõimsuse tase LwA ning mõõtemääramatus K vastavalt standardile EN 60745-1. Vibratsiooniväärtused (kiirenduse väärtus) ah ja mõõtemääramatus K on esitatud allpool vastavalt standardile EN 60745-2-22

Käesolevas juhendis allpool esitatud vibratsioonitase on mõõdetud vastavalt EN 60745-1-protseduuris sätestatud mõõtmismenetlusele ja seda võib kasutada elektriliste tööriistade võrdlemiseks. Seda võib kasutada kavibratsioonile kokkupuute esmaseks hindamiseks.

Näidatud vibratsioonitase on tüüpilinelektrilise tööriista põhikasutusele. Kui elektritööriista kasutatakse muudeks rakendusteks või koos teiste töövahenditega ning kui seda ei hooldata piisavalt, võib vibratsioonitase muutuda. Eespool nimetatud põhjused võivad põhjustada suurenenud vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil elektriline tööriist on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Sel viisil võib kogu vibratsiooniga kokkupuude osutuda palju väiksemaks.

Kasutaja kaitsmiseks vibratsiooni möjude eest tuleks rakendada täiendavaid ohutusmeetmeid, näiteks: elektrilise tööriista ja töövahendite hooldamine, sobiva käetemperatuuri tagamine, nõuetekohane töökorraldus.

Helirõhu tase LpA = 97 dB(A) K=3dB(A) Helivõimsuse tase LwA = 108 dB(A) K=3dB(A) Vibratsioonikiirenduse väärtus ah = 10,94 m/s2 K=1,5 m/s2

KESKKONNAKAITSE

* Muudatused on lubatud.

Elektrifolega tooleid ei tohl visata olmeprügi hulka, vaid need tuleb viia vastavatesse kohtadesse. Teavet utiliseerimise kor saate toote edasimüüjalt vöi kohalikelt ametiasutustelt. Elektri-j elektroonikaseadmete jäätmed sisaldavad aineid, mis ei ole looduskeskkonna suhtes neutraalsed. Taaskasutamata seadme kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavis, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, et köik autorioigused kæsoleva käsiramaatu (edaspidi "käsiramaat") sisule, sealhulgas muu hugas Selle tekst, fotod, diagrammid, joonlsed jekoostamine kuuluvad eranditult Grupa Topexile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (Teataja 2006 nr 90 Poz. 631, muudetud kuljul). Kogu käsiraamatu ja selle iksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilstel eesmärkideli lima Grupa Topexi kirjaliku nousolekuta on rangelt keelatud ning voib kaasa tuua tsivil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel.

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab standardite nõuetele:

EN 60745-1:2009+A11:2010; EN 60745-2-22:2011+A11:2013

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC 61000-3-11:2019;

EN IEC 63000:2018

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente

mida lõppkasutaja lisab või mida ta teostab hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Grupa Topex Sp. z o.o. Sp.k.
