59G371 - Žaga Graphite - Brezplačna navodila za uporabo

Vrsta izdelka	Rezalnik za utore (žlebilnik) za stene
Znamka	Graphite
Model	59G371
Napajalna napetost	230 V AC
Frekvenca	50 Hz
Nazivna moč	2400 W
Hitrost v prostem teku	8000 min⁻¹
Premer diska	150 mm
Notranji premer diska	22,2 mm
Največja globina reza	43 mm
Širina utora	30 mm
Velikost navoja vretena	M8
Razred zaščite	II (dvojna izolacija)
Teža	6,1 kg
Leto proizvodnje	2022
Raven zvočnega tlaka (LpA)	97 dB(A) (K=3 dB(A))
Raven zvočne moči (LwA)	108 dB(A) (K=3 dB(A))
Vibracije (vrednost pospeška)	10,94 m/s² (K=1,5 m/s²)
Vrsta diska	Kombinirani diamantni disk (več vrst)
Predvidena uporaba	Izdelava utorov v beton, kamen, opeko (na suho)
Glavne funkcije	Mehki zagon, nastavitev globine, odsesavanje prahu
Vzdrževanje in čiščenje	Čistite s suho krpo ali stisnjenim zrakom; zamenjajte ogljikove ščetke (<5 mm)
Varnost	Varnostno stikalo, zaščita pred preobremenitvijo, obvezna osebna zaščitna oprema
Priloženi dodatki	Kombinirani disk, ključi, cev z adapterji, vrečka za prah, klešče, kovček

Pogosto zastavljena vprašanja - 59G371 Graphite

Kako zamenjati rezni disk ?

Odklopite napravo. Uporabite priložene ključe za blokiranje vretena in odvijanje pritrdilnega vijaka (levi navoj). Odstranite zunanjo prirobnico, izvlecite stari disk iz zaščite. Namestite nov disk na vreteno, pri čemer pazite, da leži na prirobnici vretena. Namestite nazaj zunanjo prirobnico in privijte vijak. Prepričajte se, da je disk pravilno centriran in se prosto vrti.

Kako nastaviti globino utora ?

Izklopljena naprava, popustite zaklepno ročico (6) tako, da jo potisnete nazaj. Premaknite sprednji ročaj (5): nazaj za povečanje globine, naprej za zmanjšanje. Uporabite indikator globine in lestvico na ohišju. Ko dosežete želeno globino (največ 43 mm), ponovno zategnite zaklepno ročico.

Ali lahko to žago uporabim za rezanje lesa ?

Ne, ta žaga je namenjena samo za utore v trdih materialih, kot so beton, kamen ali opeka. Nikoli ne uporabljajte listov za žaganje lesa; lahko povzročijo nevaren povratni udarec in poškodujejo orodje.

Kako namestiti vrečko za prah ?

Odvijte adapter iz cevi (levi navoj). Odprite vrečko za prah skozi zanko, vstavite adapter skozi odprtino za odvodnjavanje, pritrdite s kovinsko objemko. Priključite cev na adapter, nato privijte drugi konec na izhodno šobo za prah (7) tako, da ga zavrtite v smeri urinega kazalca do zaskoka. Prilagodite naramnico za udobje.

Kaj storiti, če se disk med delom pregreje ?

Snop isker kaže na pregrevanje. Takoj prenehajte z rezanjem in pustite stroj prosto teči pri največji hitrosti 3–5 minut, da se disk ohladi. Izogibajte se prekomernemu pritisku; prevelik pritisk lahko prav tako povzroči pregrevanje.

Kako zamenjati ogljikove ščetke ?

Odklopite napravo. Odvijte pokrove ščetk (8). Odstranite vzmeti in obrabljene ščetke (manj kot 5 mm). Očistite ogljikov prah s stisnjenim zrakom. Vstavite nove ščetke (prosto se morajo premikati) in namestite nazaj vzmeti ter pokrove. Pustite prosto teči 1–2 minuti za utekanje.

Katera zaščitna oprema je obvezna ?

Za uporabo te žage nosite celotno zaščitno masko, varnostna očala, protiprašno masko, zaščito sluha, rokavice in predpasnik. Osebe v bližini morajo prav tako nositi osebno zaščitno opremo.

Kako očistiti napravo ?

Takoj po vsaki uporabi očistite s suho krpo ali stisnjenim zrakom pri nizkem tlaku. Nikoli ne uporabljajte vode, topil ali čistilnih sredstev, ki bi lahko poškodovala plastične dele. Redno čistite prezračevalne reže, da preprečite pregrevanje.

Kaj storiti v primeru zagozditve diska ali povratnega udarca ?

Če se disk zagozdi, takoj izklopite orodje in počakajte, da se popolnoma ustavi, preden odstranite disk. Nikoli ne poskušajte na silo sprostiti diska, ko se vrti. Preverite vzrok zagozditve (material, prevelik pritisk) in ga odpravite, preden ponovno zaženete.

Kakšna je zvočna moč te žage ?

Raven zvočnega tlaka je 97 dB(A), raven zvočne moči pa 108 dB(A) (negotovost K=3 dB(A)). Med uporabo je nujno nositi ustrezno zaščito sluha.

NAVODILA ZA UPORABO 59G371 Graphite

Varnostna opozorila za stroje za tlakovanje

• Električno orodje lahko uporabljate samo z zaščitnim pokrovom, ki je priložen v dobavi. Varovalo mora biti varno pritrjeno na električno orodje in nastavljeno tako, da zagotavlja največjo možno stopnjo varnosti, kar pomeni, da mora biti del rezalne plošče, ki je obrnjen proti upravljavcu, čim bolj zaščiten. Varovalo je namenjeno zaščiti upravljavca pred drobci in naključnim stikom z rezalnim diskom.
• Uporabljajte samo diamantne rezalne plošče. Dejstvo, da je mogoče dodatno opremo pritrditi na električno orodje, še ne zagotavlja njene varne uporabe.
• Dovoljena hitrost uporabljenega delovnega orodja ne sme biti manjša od največje hitrosti, navedene na električnem orodju. Delovno orodje, ki se vrti hitreje od dovoljene hitrosti, se lahko zlomi in deli orodja se lahko odlomijo.
• Diamantne rezalne plošče se smejo uporabljati samo za delo, ki je zanje predvideno. Stranske površine rezalne plošče na primer nikoli ne uporabljajte za brušenje. Rezalne plošče so namenjene odstranjevanju materiala z robom plošče. Učinek transkih sil lahko povzroči, da se disk te vrste zlomi.
• Vedno uporabljajte nepoškodovane vpenjalne prirobnice pravilne velikosti za izbrani rezalni disk. Pravilne prirobnice podpirajo rezalno ploščo in tako zmanjšujejo tveganje zloma.
• Zunanji premer in debelina delovnega orodja morata ustrezati meram električnega orodja. Delovnih orodij z nepravilnimi merami ni mogoče ustrezno zaščititi ali pregledati.
• Krožniki, podložke, prirobnice in drugi dodatki se morajo natančno prilegati vretenu električnega orodja. Delovna orodja, ki se ne prilegajo natančno na vreteno električnega orodja, se neenakomerno vrtijo, zelo močno vibrirajo in lahko povzročijo izgubo nadzora nad električnim orodjem.
• V nobenem primeru ne uporabljajte poškodovanih delovnih orodij. Pred vsako uporabo preverite delovna orodja, ali so razpokana in razpokana. Če električno ali delovno orodje pade, preverite, ali je poškodovano, ali pa uporabite drugo nepoškodovano delovno orodje. Ko električno orodje preverite in popravite, ga zaženite in pustite delovati eno minuto pri najvišji hitrosti, pri čemer pazite, da se uporabnik in drugi mimoidoči ne znajdejo v območju vrtečega se električnega orodja. Poškodovana orodja se med tem preizkusom običajno zlomijo.
• Nositi je treba osebno zaščitno opremo. Glede na vrsto dela nosite zaščitno masko, ki pokriva ves obraz, zaščito za oči ali zaščitna očala. Po potrebi uporabite masko proti prahu, zaščito sluha, zaščitne rokavice ali poseben predpasnik za zaščito pred majhnimi delci brušenega in obdelanega materiala. Oči zaščitite pred tujki, ki se prenašajo po zraku in nastajajo med delom. Maska proti prahu in zaščita dihal morata filtrirati prah, ki nastane med delom. Dolgotrajna izpostavljenost hrupu lahko povzroči izgubo sluha.
• Zagotovite, da so osebe v bližini na varni razdalji od območja dosega električnega orodja. Vsi, ki se nahajajo v bližini delujočega električnega orodja, morajo uporabljati osebno zaščitno opremo. Odlomki obdelovancev ali zlomljena delovna orodja se lahko odlomijo in povzročijo poškodbe tudi zunaj območja neposrednega dosega.
• med delom, pri katerem lahko električno orodje naleti na
• na skritih električnih žicah ali na lastnem kablu, ga držite le za izolirani ročaj. Ob stiku z vodniki pod napetostjo bodo pod napetostjo tudi vsi kovinski deli električnega orodja in lahko povzročijo električni udar upravljavca.
• Omrežni kabel naj ne bo v bližini vrtečih se delovnih orodij. Če izgubite nadzor nad orodjem, se lahko omrežni kabel prereže ali potegne vase, vaša roka ali cela roka pa se lahko ujame v vrteče se delovno orodje.
• Nikoli ne odložite električnega orodja, preden se delovno orodje popolnoma ustavi. Vrteče se orodje lahko pride v stik s površino, na katero je odloženo, zato lahko izgubite nadzor nad električnim orodjem.
• Ne prenašajte električnega orodja, ko je v gibanju. Naključni stik med obleko in vrtečim se električnim orodjem lahko povzroči, da se orodje potegne v notranjost in ga zavrti v telo upravljavca.
• Redno čistite prezračevalne reže električnega orodja. Ventilator motorja vleče prah v ohišje, veliko nakopičenega kovinskega prahu pa lahko povzroči električno nevarnost.
• Električnega orodja ne uporabljajte v bližini vnetljivih materialov. Iskre jih lahko vžgejo.
• Ne uporabljajte orodij, ki zahtevajo tekoča hladilna sredstva. Uporaba vode ali drugih tekočih hladil lahko povzroči električni udar.

Zavrnitev in ustrezni varnostni nasveti

Povratni udarec je nenadna reakcija električnega orodja na blokado ali oviro vrtečega se delovnega orodja. Zatikanje ali blokiranje povzroči nenadno zaustavitev vrtečega se delovnega orodja. Nenadzorovano električno orodje se tako podrgne v smeri, ki je nasprotna smeri vrtenja delovnega orodja.

Če se na primer brusilni kolut zatakne ali obtiči v obdelovancu, se lahko potopljeni rob brusilnega koluta zablokira in povzroči, da izpade ali se izloči. Gibanje brusilnega kolesa (v smeri proti upravljavcu ali stran od njega) je nato odvisno od smeri gibanja kolesa na mestu blokade. Poleg tega se lahko brusilna kolesa tudi zlomijo.

Ponovni vzgon je posledica nepravilne ali nepravilne uporabe električnega orodja. Preprečite ga z ustreznimi previdnostnimi ukrepi, opisanimi v nadaljevanju.

• Električno orodje je treba držati trdno, s telesom in rokami v takšnem položaju, da se ublaži povratni sunek. Če je pomožni ročaj del standardne opreme, ga je treba vedno uporabiti, da bi imeli čim večji nadzor nad silami odboja ali momentom odboja ob zagonu. Upravljavec lahko z ustreznimi previdnostnimi ukrepi nadzoruje pojava odriva in povratnega udarca.
• Nikoli ne držite rok v bližini vrtečih se delovnih orodij. Delovno orodje si lahko zaradi povratnega udarca poškoduje roko.
• Ne približujte se območju dosega, kjer se bo električno orodje med odbojem premikalo. Električno orodje se zaradi odboja premika v nasprotni smeri od gibanja brusilnega kolesa na mestu blokade.
• Posebno previdni bodite pri obdelavi vogalov, ostrih robov itd. Preprečite, da bi se delovna orodja odklonila ali zataknila. Vrtljivo delovno orodje je bolj dovzetno za zatikanje pri obdelavi kotov, ostrih robov ali će je odbito nazaj. To lahko postane vzrok za izgubo nadzora ali povratni udarec.
• Ne uporabljajte lesenih kolutov, diamantnih segmentnih kolutov s periferno vrzeljo, večjo od 10 mm, ali zobatih kolutov. Tovrstna delovna orodja pogosto povzročijo povratni sunek ali izgubo nadzora nad električnim orodjem.
• Izogibajte se zatikanju rezalnega diska ali premočnemu pritisku. Ne delajte preglobokih rezov. Preobremenitev rezalnega diska poveča obremenitev rezila in njegovo nagnjenost k zatikanju ali blokiranju ter s tem možnost odmetavanja ali lomljenja.
• Če se rezalni disk zatakne ali će pride do prekinitve delovanja, izklopite električno orodje in počakajte, da se disk popolnoma
• se ustavi. Nikoli ne poskušajte potegniti še premikajočega se diska iz območja rezanja, saj lahko to povzroči povratni sunek. Odkriti in odstraniti je treba vzrok za zagozditev.
• Ne zaženite električnega orodja, ko je v materialu. Pred nadaljevanjem rezanja mora rezalno kolo doseči polno hitrost. V nasprotnem primeru se lahko brusilni kolut zatakne, skoči z obdelovanca ali povzroči povratni sunek.
• Plošče ali večje predmete je treba pred obdelavo podpreti, da se zmanjša nevarnost povratnega udarca zaradi zatakjnjenega diska. Veliki obdelovanci se lahko upognejo pod lastno težo. Obdelovanec mora biti podprt z obeh strani, tako v bližini linije rezanja kot na robu.
• Pri rezanju lukenj v stene ali na drugih nevidnih območjih bodite še posebej previdni. Rezalni disk, ki se pogrezne v material, lahko povzroči povratni udarec orodja, će naleti na plinske in vodovodne cevi, električne kable ali druge predmete.

OPOMBA: Naprava je namenjena uporabi v zaprtih prostorih

Kljub uporabi varne zasnove, varnostnih ukrepov in dodatnih zaščitnih ukrepov med delom vedno obstaja preostala nevarnost poškodb.

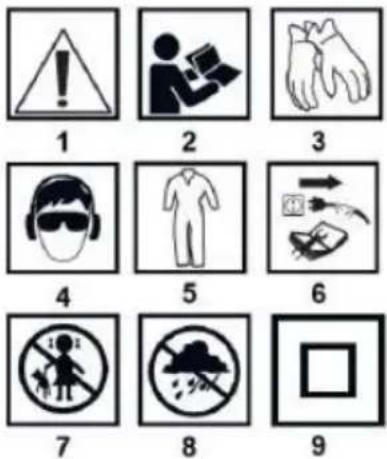

Razlaga uporabljenih piktogramov:

1 2 3 4 5 6 7 8 9

1. Opomba: Sprejmite posebne previdnostne ukrepe
2. OPOZORILO Preberite navodila za uporabo
3. Nosite zaščitne rokavice
4. Nosite osebno zaščitno opremo (maska proti prahu, zaščitna očala, zaščita ušes).
5. Uporabljajte zaščitna oblačila.
6. Pred servisiranjem ali popravilom izključite napajalni kabel
7. Otroci naj se ne približujejo orodju.
8. Zaščitite napravo pred vlago
9. Drugi razred zaščite

OPIS GRAFIČNIH STRANI

Številčenje v nadaljevanju se nanaša na sestavne dele enote, prikazane na grafičnih straneh tega priročnika.

1. Gumb za zaklepanje stikala
2. Stikalo
3. Zadnji vodilni valj
4. Sprednji vodilni valj
5. Sprednjiročaj
6. Zaklepnivzvod
7. Šoba za odvajanje prahu
8. Pokrov ogljikovih ščetk
9. Pritrdilnivijak
10. Zunanja prirobnica
11. Prirobnica vretena
12. Cev
13. Adapter
14. Vrečka za prah
15. Zaponka
16. Odprtina za odvodnjavanje
17. Vstopna odprtina
18. Ramenski trak

Med risbo in izdelkom so lahko razlike.

KONSTRUKCIJA IN UPORABA

Stroj za brušenje je ročno električno orodje, ki ga poganja enofazni komutatorski motor z izolacijo razreda II.

Električno orodje je zasnovano za izdelavo namestitvenih brazd v stenah itd. v materialih, kot so beton, kamen, opeka itd., brez uporabe vode.

Zasnova stroja za brušenje omogoča, da se prah odvaja v zaprto vrečko ali da se odstrani z industrijskim sesalnikom. Poseben disk, ki se uporablja, razreže celotno brazdo, ne da bi bilo potrebno drobljenje. Tako je brazda pripravljena za vgradnjo na nastavljeni globini.

Njegova področja uporabe so izvajanje obnovitvenih in gradbenih del, povezanih z električnimi, vodovodnimi, ogrevalnimi ali plinskimi inštalacijami.

Naprava je zasnovana samo za suho delovanje. Električnega orodja ne uporabljajte napačno.

OPREMA IN DODATKI

1. Kombiniranidisk - 1 kos.
2. Ključ - 2 kosa.

3. Cev z nastavki - 1 kos.

4. Vrečka za prah - 1 kos.

5. Sponka - 1 kos.

6. Prevoznikovček - 1 kos.

PRIPRAVA NA DELO

MONTAŽA ŠČITNIKA

Stroj za tlakovanje je zasnovan za delo z namenskimi večvrstnimi kombiniranimi diski.

- S priloženimi ključi zaklenite vreteno tako, da držite zunanjo prirobnico (10) in odvijete pritrdilni vijak.

• (9) (sliki A, B). Pritrdilni vijak ima levi navoj.

- Odstranite pritrdilni vijak (9) in odstranite zunanjo prirobnico (10) (slika A).

- Drsite disk pod varovalo in ga namestite na vreteno.

- Dobro nameščen disk mora ležati na prirobnici vretena.

• (Slika A). Vreteno ne bo zapolnilo celotne globine luknje za pritrditev diska.

- Zunanjo prirobnico potisnite v luknjo v krožniku. S pritiskom na zunanjo prirobnico jo obračajte, dokler se ne pogrezne v luknjo, tako da se popolnoma dotakne plošče diska.

- Privijte pritrdilni vijak.

- S ključi za vretena zaklenite vreteno in privijte pritrdilni vijak (slika B).

Odstranjevanje diska poteka v obratnem vrstnem redu kot namestitev.

NAMESTITEV VREČKE ZA PRAH

Stroj za brušenje je opremljen z vrečo za prah z nastavljivim naramnim pasom in cevnimi nastavki za priključitev vreče za prah na stroj za brušenje.

- Odvijte enega od nastavkov (13), ki so pritrjeni na koncih cevi.

• (slika C). Tam je bil uporabljen levi navoj.

- Odprite vrečko za prah (14) tako, da odstranite zaponko (15) (slika D).

- Skozi odprtino za praznjenje (16) vrečke za prah vstavite predhodno demontiran adapter v vhodno odprtino (17) (slika D), tako da zoženi del adapterja delno zdrsne navzven.

- Na priključno točko adapterja na vrečko za prah namestite in vpnite kovinsko sponko ter priključite cev na adapter (slika E).

- Postavite prosti konec cevi z nastavkom (13) na pipo.

- Izpust za prah (7) (slika F) in ga zavrtite v smeri urinega kazalca, dokler se ne zaskoči.

- Prilagodite dolžino naramnice (18), da bo uporaba z vrečko za prah (14) udobna (slika D).

Demontaža poteka v obratnem vrstnem redu kot montaža.

PRIKLJUČEK ZA ODSESAVANJE PRAHU

Za čistejšo delovno površino lahko stroj za tlakovanje priključite na zunanjo napravo za odsesavanje prahu.

Konec sesalne cevi sistema za odsesavanje prahu priključite na odprtino za odsesavanje prahu (7). Pazite, da izberete adapter s pravilnim premerom, da bo povezava varna.

Ob začetku dela zaženite sistem za odsesavanje prahu, npr. z industrijskim sesalnikom, in nato izklopite stroj za tlakovanje. Po končanem delu najprej izklopite stroj za tlakovanje, nato pa še sesalnik. Tako se boste izognili nepotrebnemu prahu na delovnem mestu. Pri nekaterih modelih industrijskih sesalnikov z vtičnico za električno orodje je vklop in izklop sesalnika samodejno nadzorovan s stikalom za električno orodje.

NASTAVITEV GLOBINE BRAZDE

Globino brazde je treba nastaviti pred začetkom dela z izklopljenim strojem.

• Zračni vzvod (6) sprostite tako, da ga pomaknete nazaj.
• Sprednji ročaj (5) pomaknite nazaj, da povečate globino reza, in naprej, da jo zmanjšate.
• Kazalnik globine in skala na ohišju izbirnika vam lahko pomagata pri nastavitvi pravilne globine.
• Ko je nastavljena pravilna globina, zategnite zaporno ročico (6) tako, da jo premaknete naprej.

DELOVANJE / NASTAVITVE

Pred uporabo električnega orodja preverite stanje diska. Ne uporabljajte odlomljenih, razpokanih all kako drugače poškodovanih diskov. Obrabljen disk je treba pred uporabo

takoj zamenjati z novim. Po končanem delu vedno izklopite električno orodje in počakajte, da se delovno orodje popolnoma ustavi. Šele nato lahko električno orodje pospravite.

• Rezalni disk mora biti pravilno nameščen in se mora prosto vrteti.
• Nikoli ne preobremenite stroja za brušenje. Zaradi preobremenitve in prevelike napetosti se lahko rezalni diski nevarno zlomijo.
• Nikoli ne udarjajte z delovnim orodjem ob obdelovanec.
• Nikoli ne uporabljajte žaginih listov, namenjenih za rezanje lesa, iz krožnih žag. Uporaba takšnih žaginih listov pogosto povzroči povratni pojav električnega orodja, izgubo nadzora in lahko privede do poškodb upravljavca.

VKLOP/IZKLOP

Omrežna napetost mora ustrezati nazivni napetosti na tipski ploščici električnega orodja. Med zagonom in delovanjem držite električno orodje z obema rokama.

Stroj za tlakovanje ima varnostno stikalo, ki preprečuje nenameren zagon.

• Pritisnite gumb za zaklepanje stikala (1) (slika C).
• Pritisnite gumb za vklop/izklop (2) (slika C).
• Če sprostite pritisk na stikalni gumb (2), se brazdilni stroj ustavi.

DELO S STROJEM ZA TLAKOVANJE

Stroj za tlakovanje je zasnovan izključno za izvajanje ravnih rezov. Ni dovoljeno izdelovati ukrivljenih ali zaobljenih rezov. Stroj je zasnovan samo za suho delo.

Pred začetkom del je treba na mestu, kjer se bodo izvajala dela, preveriti, ali so nevidne vodovodne, električne ali plinske napeljave, ki jih je treba poiskati s posebnim iskalnikom kablov.

Stroj za tlakovanje je opremljen s sistemom mehkega zagona. Po zagonu stroja za tlakovanje počakajte, da disk doseže največjo hitrost, preden začnete z delom. Stikala ne smete uporabljati, ko je stroj za tlakovanje vklopljen ali izklopljen. Stikalo na tlakovcih se sme upravljati le, ko je električno orodje odmaknjeno od obdelovanca.

REZANJE BRAZDE

• Nastavite globino reza.
- Postavite zadnji vodilni valj (3) ob steno (rezalne plošče so dvignjene nad površino stene) (slika H).
- Vključite stroj za tlakovanje in počakajte, da rezalni diski dosežejo polno hitrost.
- Postopoma spuščajte stroj za tlakovanje tako, da rezalne plošče potopite v zid (med tem gibanjem se mora zadnji vodilni valj dotakniti površine zidu).

- Ko se sprednji vodilni valj (4) ustavi na zidu, nadaljujte z rezanjem tako, da stroj za tlakovanje premikate naprej v smeri od sebe (proti smeri vrtenja rezalnih diskov).

- Postopek rezanja zaključite na obraten način, kot ste ga začeli, tako da dvignete sprednji vodilni valj in s tem disk navzgor. Zadnji vodilni valj mora biti ves čas pritisnjen ob steno.

- Počakajte, da se disk po izklopu popolnoma ustavi, in šele nato lahko stroj za tlakovanje odložite.

- Tako nastala brazda je popolnoma votla in je ni več treba klesati.

Ko je stroj za tlakovanje izklopljen, ne zavirajte vrtečega se rezalnega diska tako, da ga pritiskate na obdelovanec.

Na stroj za tlakovanje ne smete preveč pritiskati in ga silovito potiskati naprej. Pritisk na vgradnjo in podajanje morata biti zmerna. Prevelika sila lahko povzroči prekomerno segrevanje motorja in poškodbe rezalnega diska.

Rezalni diski med delovanjem dosegajo zelo visoke temperature - ne dotikajte se jih z nezaščitenimi deli telesa, dokler se ne ohladijo.

Pri rezanju posebno trdih materialov se lahko rezalni disk pregreje in poškoduje. Snop isker, ki obdaja rezalni disk, je znak pregrevanja. Takoj prekinite rezanje in ohladite rezalni disk tako, da pustite stroj za tlakovanje 3-5 minut delovati z največjo hitrostjo, vendar brez obremenitve.

Vidno manjša zmogljivost rezanja in snop isker, ki obkrožajo rezalni disk, sta lahko znak, da je rezalni disk otopel.

Uporabljajte samo delovna orodja, katerih dovoljena hitrost je večja ali enaka največji hitrosti stroja za tlakovanje brez obremenitve.

DELOVANJE IN VZDRŽEVANJE

Pred kakršnim koli nameščanjem, nastavljanjem, popravilom ali delovanjem izključite napajalni kabel iz omrežne vtičnice.

VZDRŽEVANJE IN SKLADIŠČENJE

• Priporočljivo je, da napravo očistite takoj po vsaki uporabi.
• Za čiščenje ne uporabljajte vode ali drugih tekočin.
• Enoto očistite s suho krpo ali izpihajte z nizkotlačnim stisnjenim zrakom.
• Ne uporabljajte čistil ali topil, saj lahko poškodujejo plastične dele.
• Redno čistite prezračevalne reže v ohišju motorja, da preprečite pregrevanje enote.

- Če je napajalni kabel poškodovan, ga je treba zamenjati s kablom enakih lastnosti. To opravilo je treba zaupati usposobljenemu strokovnjaku ali pa aparat dati na servis.

- Če se na komutatorju pojavi prekomerno iskrenje, naj usposobljena oseba preveri stanje ogljikovih ščetk motorja.

- Napravo vedno shranjujte na suhem mestu, nedosegljivem otrokom.

• ZAMENJAVA OGLJIKOVIH ŠČETK

- Obrabljene (krajše od 5 mm), ožgane all razpokane oglene ščetke motorja je treba takoj zamenjati. Vedno zamenjajte obe ogljikovi ščetki hkrati.

• Odvijte in odstranite pokrova oglenih ščetk ( 8).
• Potegnite nazaj tlačno vzmet, odklopite in odstranite obrabljene ogljikove ščetke.
  • S stisnjenim zrakom odstranite morebitni ogljikov prah.
• Namestite nove karbonske ščetke (ščetke morajo prosto zdrsniti v držala ščetk) in kompresijsko vzmet na svoje mesto.
• Namestite pokrova oglenih ščetk ( 8).

Po zamenjavi oglenih ščetk zaženite električno orodje brez obremenitve in počakajte 1-2 minuti, da se oglene ščetke namestijo v komutator motorja. Ogljikove ščetke sme zamenjati samo usposobljena oseba z uporabo originalnih delov.

Morebitne napake mora odpravlti pooblaščeni servisni oddelek proizvajalca.

TEHNIČNE SPECIFIKACIJE

PODATKI O OCENJEVANJU

Preganalni blok 59G371
Parameter	Vrednost
Napajalna napetost	230 V AC
Napajalna frekvenca	50 Hz
Nazivna moč	2400 W
Hitrost v prostem teku	8000 min-1
Premer diska	150 mm
Notranji premer diska	22,2 mm
Največja globina rezanja	43 mm
Širina brazde	30 mm
Velikost navoja vretena	M8
Zaščitni razred	II
Masa	6,1 kg
Leto izdelave	2022
59G371 pomeni oznako tipa in stroja

PODATKI O HRUPU IN VIBRACIJAH

Informacije o hrupu in vibracijah

ravni emitiranega hrupa, kot je raven emitiranega tlaka

V skladu s standardom EN 60745-1 sta spodaj navedeni raven zvočne moči LpA in raven zvočne moči LwA _ter merilna negotovost K. Vrednosti vibracij (vrednost pospeška) ah in merilna negotovost K so v skladu s standardom EN 60745-2-22 navedene spodaj

Raven vibracij, ki je navedena spodaj v teh navodilih, je bila izmerjena v skladu z merilnim postopkom, določenim v standardu EN 60745-1, in se lahko uporablja za primerjavo električnih orodij. Uporablja se lahko tudi za začetno oceno izpostavljenosti vibracijam.

Navedena raven vibracij je značilna za osnovnouporabo električnega orodja. Če se električno orodje uporablja za druge namene ali z drugimi delovnimi orodji in će ni ustrezno vzdrževano, se lahko raven vibracij spremeni. Zaradi zgoraj navedenih razlogov se lahko izpostavljenost vibracijam v celotnem delovnem obdobjupoveča.

Za natančno oceno izpostavljenosti vibracijam je treba upoštevati obdobja, ko je električno orodje izklopljeno ali ko je vklopljeno, vendar se ne uporablja za delo. Na ta način se lahko izkaže, da je skupna izpostavljenost vibracijam veliko manjša.

Za zaščito uporabnika pred učinki vibracij je treba sprejeti dodatne varnostne ukrepe, kot so: vzdrževanje električnega orodja in delovnih pripomočkov, zagotavljanje ustrezne temperature rok, ustrezna organizacija dela.

Raven zvočnega tlaka LpA = 97 dB(A) K=3dB(A) Raven zvočne moči LwA = 108 dB(A) K=3dB(A) Vrednost pospeška vibracij ah = 10,94 m/s2 K=1,5 m/s2

VARSTVO OKOLJA

* Obvezna sprememba

Električno gnanih izdelkov ne smete odvreči med gospodinjske odpadke, temveč jih je treba odvreči v ustrezne objekte. Informacije odstranjevanju zagotovi prodajalec izdelka ali lokalni organi. Odpadr električna in elektronska oprema vsebuje snovi, ki niso nevtralne naravno okolje. Nereciklirana oprema predstavlja potencialno nevarnost za okolje in zdravje ljudi.

"Grupa Topex Spółka z agriconzona odpowiedzialności!" Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju: "Grupa Topex") obvešća, da so vse avtorske pravice na vse bini tega priročnika (v nadaljevanju: "Priročnik"), med drugim tudi, njegovo besedilo, fotografije, diagrame, risbe in sestavo, pripadajo izključno skupini Topex in so predmet pravnega varstva v skladu z Zakonom z dne 4. februarja 1994 o avtorski in sorodnih pravicah (Ur. I. 2006, št. 90 Poz. 631, s spremembami). Kopiranje, obdelava, objava, spreminjanje celotnega priročnika in njegovih posameznih elementov v komercialne namene brež pisno izraženega soglasja družbe Grupa Topex so strogo prepovedani in lahko povzročijo civilno in kazensko odgovornost.

Izjava ES o skladnosti

Proizvajalec: Sp.k., Pograniczna 2/4 02-285 Warszawa

Izdelek: Stroj za tlakovanje

Model: 59G371

Trgovsko ime: GRAPHITE

Serijska številka: 00001 ÷ 99999

Za to izjavo o skladnosti je odgovoren izključno proizvajalec.

Opisani izdelek je skladen z naslednjimi dokumenti:

Direktiva o strojih 2006/42/ES

Direktiva o elektromagnetni združljivosti 2014/30/EU

Direktiva RoHS 2011/65/EU, kakor je bila spremenjena z Direktivo 2015/863/EU

In izpolnjuje zahteve standardov:

EN 60745-1:2009+A11:2010; EN 60745-2-22:2011+A11:2013

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC

61000-3-11:2019;

EN IEC 63000:2018

Ta izjava se nanaša samo na stroj, kot je bil dan na trg, in ne vključuje sestavnih delov.

ki jih doda končni uporabnik ali jih izvede naknadno.

Ime in naslov osebe s sedežem v EU, ki je pooblaščena za pripravo tehnične dokumentacije:

Podpisano v imenu:

Grupa Topex Sp. z o.o. Sp.k.
