NÁVOD K OBSLUZE 59G371 Graphite

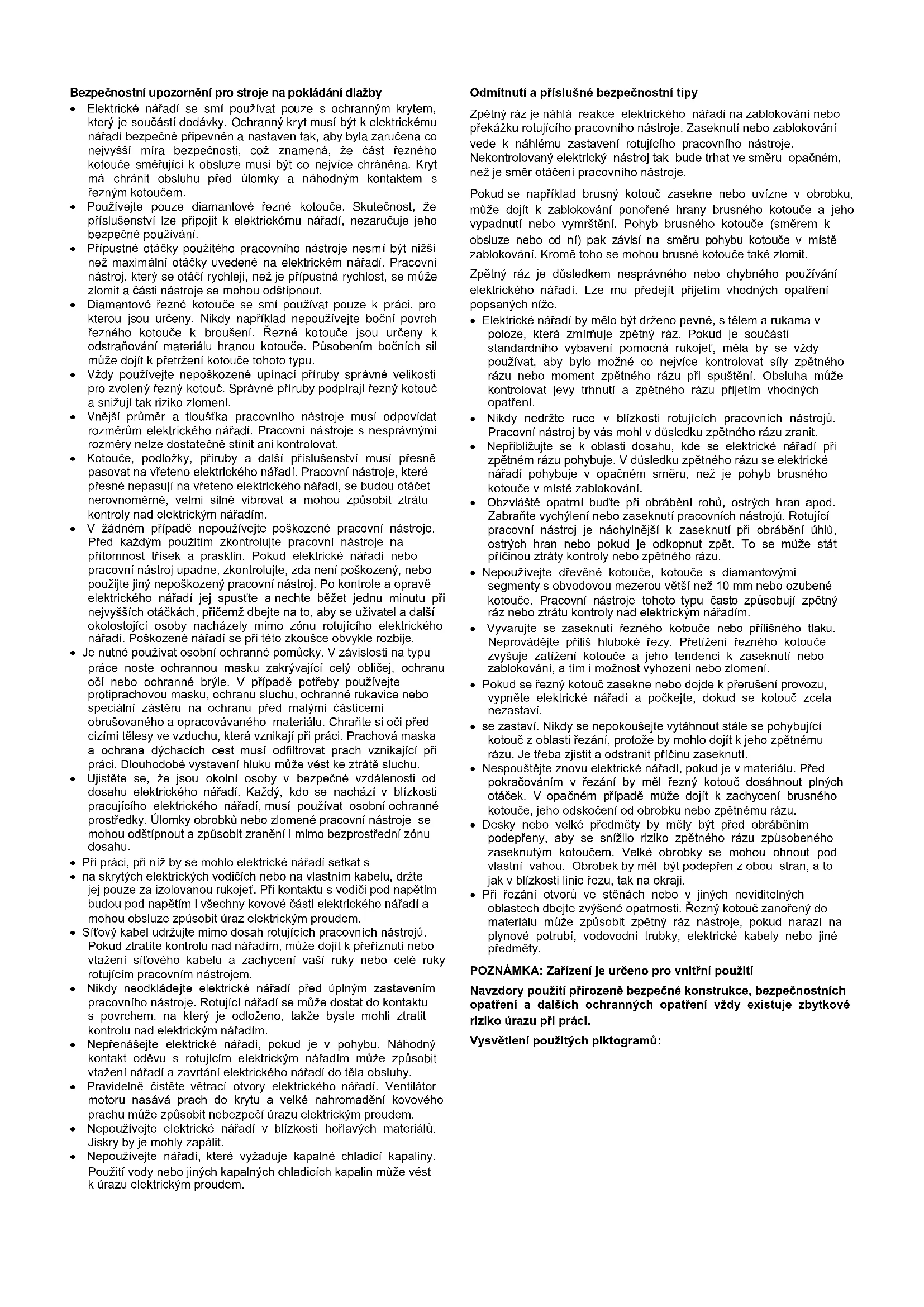

POZNÁMKA: PŘED POUŽITÍM ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ. ZVLÁŠTNÍ BEZPEČNOSTNÍ USTANOVENÍBezpečnostní upozornění pro stroje na pokládání dlažby

• Elektrické nářadí se smí používat pouze s ochranným krytem, který je součástí dodávky. Ochranný kryt musí být k elektrickému nářadí bezpečně připevněn a nastaven tak, aby byla zaručena co nejvyšší míra bezpečnosti, což znamená, že část řezného kotouče směřující k obsluze musí být co nejvíce chráněna. Kryt má chránit obsluhu před úlomky a náhodným kontaktem s řezným kotoučem.

• Používejte pouze diamantové řezné kotouče. Skutečnost, že příslušenství lze připojit k elektrickému nářadí, nezaručuje jeho bezpečné používání.

• Přípustné otáčky použitého pracovního nástroje nesmí být nižší než maximální otáčky uvedené na elektrickém nářadí. Pracovní nástroj, který se otáčí rychleji, než je přípustná rychlost, se může zlomit a části nástroje se mohou odštípnout.

• Diamantové řezné kotouče se smí používat pouze k práci, pro kterou jsou určeny. Nikdy například nepoužívejte boční povrch řezného kotouče k broušení. Řezné kotouče jsou určeny k odstraňování materiálu hranou kotouče. Působením bočních sil může dojít k přetržení kotouče tohoto typu.

• Vždy používejte nepoškozené upínací příruby správné velikosti pro zvolený řezný kotouč. Správné příruby podpírají řezný kotouč a snižují tak riziko zlomení.

• Vnější průměr a tloušťka pracovního nástroje musí odpovídat rozměrům elektrického nářadí. Pracovní nástroje s nesprávnými rozměry nelze dostatečně stínit ani kontrolovat.

• Kotouče, podložky, příruby a další příslušenství musí přesně pasovat na vřeteno elektrického nářadí. Pracovní nástroje, které přesně nepasují na vřeteno elektrického nářadí, se budou otáčet nerovnoměrně, velmi silně vibrovat a mohou způsobit ztrátu kontroly nad elektrickým nářadím.

• V žádném případě nepoužívejte poškozené pracovní nástroje. Před každým použitím zkontrolujte pracovní nástroje na přítomnost třísek a prasklin. Pokud elektrické nářadí nebo pracovní nástroj upadne, zkontrolujte, zda není poškozený, nebo použijte jiný nepoškozený pracovní nástroj. Po kontrole a opravě elektrického nářadí jej spusťte a nechte běžet jednu minutu při nejvyšších otáčkách, přičemž dbejte na to, aby se uživatel a další okolostojící osoby nacházely mimo zónu rotujícího elektrického nářadí. Poškozené nářadí se při této zkoušce obvykle rozbije.

• Je nutné používat osobní ochranné pomůcky. V závislosti na typu práce noste ochrannou masku zakrývající celý obličej, ochranu očí nebo ochranné brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, ochranné rukavice nebo speciální zástěru na ochranu před malými částicemi obrušovaného a opracovávaného materiálu. Chraňte si oči před cizími tělesy ve vzduchu, která vznikají při práci. Prachová maska a ochrana dýchacích cest musí odfiltrovat prach vznikající při práci. Dlouhodobé vystavení hluku může vést ke ztrátě sluchu.

• Ujistěte se, že jsou okolní osoby v bezpečné vzdálenosti od dosahu elektrického nářadí. Každý, kdo se nachází v blízkosti pracujícího elektrického nářadí, musí používat osobní ochranné prostředky. Úlomky obrobků nebo zlomené pracovní nástroje se mohou odštípnout a způsobit zranění i mimo bezprostřední zónu dosahu.

• Při práci, při níž by se mohlo elektrické nářadí setkat s

• na skrytých elektrických vodičích nebo na vlastním kabelu, držte jej pouze za izolovanou rukojeť. Při kontaktu s vodiči pod napětím budou pod napětím i všechny kovové části elektrického nářadí a mohou obsluze způsobit úraz elektrickým proudem.

• Síťový kabel udržujte mimo dosah rotujících pracovních nástrojů. Pokud ztratíte kontrolu nad nářadím, může dojít k přeříznutí nebo vtažení síťového kabelu a zachycení vaší ruky nebo celé ruky rotujícím pracovním nástrojem.

• Nikdy neodkládejte elektrické nářadí před úplným zastavením pracovního nástroje. Rotující nářadí se může dostat do kontaktu s povrchem, na který je odloženo, takže byste mohli ztratit kontrolu nad elektrickým nářadím.

• Nepřenášejte elektrické nářadí, pokud je v pohybu. Náhodný kontakt oděvu s rotujícím elektrickým nářadím může způsobit vtažení nářadí a zavrtání elektrického nářadí do těla obsluhy.

• Pravidelně čistěte větrací otvory elektrického nářadí. Ventilátor motoru nasává prach do krytu a velké nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem.

• Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry by je mohly zapálit.

• Nepoužívejte nářadí, které vyžaduje kapalné chladicí kapaliny. Použití vody nebo jiných kapalných chladicích kapalin může vést k úrazu elektrickým proudem. Odmítnutí a příslušné bezpečnostní tipy Zpětný ráz je náhlá reakce elektrického nářadí na zablokování nebo překážku rotujícího pracovního nástroje. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího pracovního nástroje. Nekontrolovaný elektrický nástroj tak bude trhat ve směru opačném, než je směr otáčení pracovního nástroje. Pokud se například brusný kotouč zasekne nebo uvízne v obrobku, může dojít k zablokování ponořené hrany brusného kotouče a jeho vypadnutí nebo vymrštění. Pohyb brusného kotouče (směrem k obsluze nebo od ní) pak závisí na směru pohybu kotouče v místě zablokování. Kromě toho se mohou brusné kotouče také zlomit. Zpětný ráz je důsledkem nesprávného nebo chybného používání elektrického nářadí. Lze mu předejít přijetím vhodných opatření popsaných níže.

• Elektrické nářadí by mělo být drženo pevně, s tělem a rukama v poloze, která zmírňuje zpětný ráz. Pokud je součástí standardního vybavení pomocná rukojeť, měla by se vždy používat, aby bylo možné co nejvíce kontrolovat síly zpětného rázu nebo moment zpětného rázu při spuštění. Obsluha může kontrolovat jevy trhnutí a zpětného rázu přijetím vhodných opatření.

• Nikdy nedržte ruce v blízkosti rotujících pracovních nástrojů. Pracovní nástroj by vás mohl v důsledku zpětného rázu zranit.

• Nepřibližujte se k oblasti dosahu, kde se elektrické nářadí při zpětném rázu pohybuje. V důsledku zpětného rázu se elektrické nářadí pohybuje v opačném směru, než je pohyb brusného kotouče v místě zablokování.

• Obzvláště opatrní buďte při obrábění rohů, ostrých hran apod. Zabraňte vychýlení nebo zaseknutí pracovních nástrojů. Rotující pracovní nástroj je náchylnější k zaseknutí při obrábění úhlů, ostrých hran nebo pokud je odkopnut zpět. To se může stát příčinou ztráty kontroly nebo zpětného rázu.

• Nepoužívejte dřevěné kotouče, kotouče s diamantovými segmenty s obvodovou mezerou větší než 10 mm nebo ozubené kotouče. Pracovní nástroje tohoto typu často způsobují zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

• Vyvarujte se zaseknutí řezného kotouče nebo přílišného tlaku. Neprovádějte příliš hluboké řezy. Přetížení řezného kotouče zvyšuje zatížení kotouče a jeho tendenci k zaseknutí nebo zablokování, a tím i možnost vyhození nebo zlomení.

• Pokud se řezný kotouč zasekne nebo dojde k přerušení provozu, vypněte elektrické nářadí a počkejte, dokud se kotouč zcela nezastaví.

• se zastaví. Nikdy se nepokoušejte vytáhnout stále se pohybující kotouč z oblasti řezání, protože by mohlo dojít k jeho zpětnému rázu. Je třeba zjistit a odstranit příčinu zaseknutí.

• Nespouštějte znovu elektrické nářadí, pokud je v materiálu. Před pokračováním v řezání by měl řezný kotouč dosáhnout plných otáček. V opačném případě může dojít k zachycení brusného kotouče, jeho odskočení od obrobku nebo zpětnému rázu.

• Desky nebo velké předměty by měly být před obráběním podepřeny, aby se snížilo riziko zpětného rázu způsobeného zaseknutým kotoučem. Velké obrobky se mohou ohnout pod vlastní vahou. Obrobek by měl být podepřen z obou stran, a to jak v blízkosti linie řezu, tak na okraji.

• Při řezání otvorů ve stěnách nebo v jiných neviditelných oblastech dbejte zvýšené opatrnosti. Řezný kotouč zanořený do materiálu může způsobit zpětný ráz nástroje, pokud narazí na plynové potrubí, vodovodní trubky, elektrické kabely nebo jiné předměty. POZNÁMKA: Zařízení je určeno pro vnitřní použití Navzdory použití přirozeně bezpečné konstrukce, bezpečnostních opatření a dalších ochranných opatření vždy existuje zbytkové riziko úrazu při práci. Vysvětlení použitých piktogramů:1. Poznámka: Přijměte zvláštní opatření

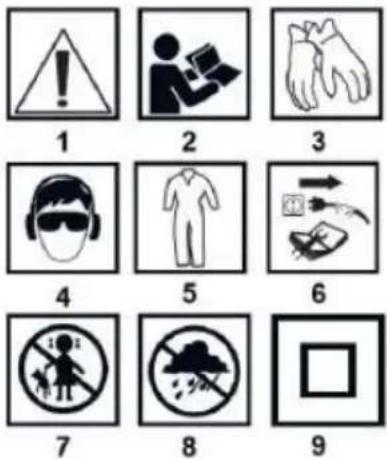

VAROVÁNÍ Přečtěte si návod k obsluze

Používejte ochranné rukavice

Používejte osobní ochranné pomůcky (protiprachová maska, ochranné brýle , ochrana sluchu).

Používejte ochranný oděv

Před údržbou nebo opravou odpojte napájecí kabel.

Udržujte děti mimo dosah nářadí

Chraňte zařízení před vlhkostí

Níže uvedené číslování se vztahuje na součásti jednotky zobrazené na grafických stránkách této příručky.

Tlačítko zámku spínače

Tryska pro vypouštění prachu

Kryt uhlíkových kartáčů

• Mezi výkresem a výrobkem mohou být rozdíly.

KONSTRUKCE A POUŽITÍ

Fréza je ruční elektrické nářadí poháněné jednofázovým komutátorovým motorem s izolací třídy II. Elektrické nářadí je určeno k vytváření instalačních drážek ve stěnách apod. v materiálech, jako je beton, kámen, cihly atd., bez použití vody. Konstrukce brázdicího stroje umožňuje vysypávání prachu do uzavřeného vaku nebo jeho odsávání průmyslovým vysavačem. Použitý speciální disk vyřezává plnou brázdu bez nutnosti štěpkování. Výsledkem je, že drážka je připravena k instalaci v nastavené hloubce. Její oblastí použití je provádění renovačních a stavebních prací souvisejících s elektroinstalací, instalatérstvím, topením nebo plynoinstalací. Spotřebič je určen pouze pro suchý provoz. Elektrické nářadí nepoužívejte nesprávně.

Přepravní kufr - 1 ks.

MONTÁŽ ŠTÍTU Stroj na pokládku dlažby je navržen pro práci se speciálními víceřadými směsovými kotouči.

• Pomocí dodaných klíčů zajistěte vřeteno přidržením vnější příruby (10) a vyšroubujte upevňovací šroub.

• (9) (obr. A, B). Upevňovací šroub má levý závit.

• Odstraňte upevňovací šroub (9) a sejměte vnější přírubu (10) (obr. A).

• Zasuňte kotouč pod ochranný kryt a nasaďte jej na vřeteno.

• Dobře usazený kotouč musí spočívat na přírubě vřetena.

• (obr. A). Vřeteno nevyplní celou hloubku montážního otvoru kotouče.

• Zasuňte vnější přírubu do otvoru v disku. Tlakem na vnější přírubu ji otáčejte, dokud se nezaboří do otvoru tak, aby byla v úplném kontaktu s deskou disku.

• Našroubujte upevňovací šroub.

• Pomocí klíčů zajistěte vřeteno a utáhněte upevňovací šroub (obr. B). Vyjmutí disku se provádí v opačném pořadí než jeho instalace.

MONTÁŽ PRACHOVÉHO SÁČKU

Součástí dodávky brázdičky je vak na prach s nastavitelným ramenním popruhem a hadicové adaptéry pro připojení vaku na prach k brázdičce.

• Odšroubujte jeden z adaptérů (13) nasazených na koncích hadice.

• (obr. C). Zde byl použit levý závit.

• Otevřete prachový sáček (14) vysunutím spony (15) (obr. D).

• Vyprazdňovacím otvorem (16) prachového sáčku zasuňte dříve demontovaný adaptér do vstupního otvoru (17) (obr. D) tak, aby se zúžená část adaptéru částečně vysunula ven.

• V místě připojení adaptéru k prachovému sáčku nasaďte a upněte kovovou svorku a připojte hadici k adaptéru (obr. E).

• Nasaďte volný konec hadice s adaptérem (13) na hrdlo.

• Výstup prachu (7) (obr. F) a otáčejte jím ve směru hodinových ručiček, dokud nezapadne na místo.

• Nastavte délku ramenního popruhu (18) tak, aby se vám pohodlně používal s vakem na prach (14) (obr. D). Demontáž probíhá v opačném pořadí než montáž.

PŘIPOJENÍ ODSÁVÁNÍ PRACHU

Pro čistší pracovní plochu lze dlažební stroj připojit k externímu zařízení na odsávání prachu. Připojte konec sací hadice systému odsávání prachu k otvoru pro odsávání prachu (7). Dbejte na výběr adaptéru se správným průměrem, aby bylo připojení bezpečné. Při zahájení práce spusťte systém odsávání prachu, např. průmyslovým vysavačem, a poté vypněte stroj na pokládku dlažby. Po ukončení práce vypněte nejprve stroj na pokládku dlažby a poté vysavač. Zamezíte tak zbytečnému výskytu prachu na pracovišti. U některých modelů průmyslových vysavačů se zásuvkou pro elektrické nářadí je automatické zapínání a vypínání vysavače řízeno spínačem elektrického nářadí.

NASTAVENÍ HLOUBKY BRÁZDY

Nastavení hloubky brázdy by mělo být provedeno před zahájením práce s vypnutým strojem.

• Posunutím dozadu uvolněte zajišťovací páčku (6).

• Pohybem přední rukojeti (5) dozadu hloubku řezu zvětšíte, pohybem dopředu zmenšíte.

• Správnou hloubku vám pomůže nastavit ukazatel hloubky a stupnice umístěná na krytu číselníku.

• Po nastavení správné hloubky utáhněte zajišťovací páčku (6) posunutím dopředu. PROVOZ / NASTAVENÍ Před použitím elektrického nářadí zkontrolujte stav kotouče. Nepoužívejte naštípnuté, prasklé nebo jinak poškozené kotouče. Opotřebovaný kotouč by měl být před použitím okamžitě vyměněn za nový. Po ukončení práce vždy vypněteelektrické nářadí a počkejte, až se pracovní nástroj zcela zastaví. Teprve poté je možné elektrické nářadí odložit.

• Řezný kotouč musí být správně nasazen a musí se volně otáčet.

• Nikdy nepřetěžujte brázdicí stroj. Přetížení a nadměrné utažení může způsobit nebezpečné zlomení řezných kotoučů.

• Nikdy neudeřte pracovním nástrojem o obrobek.

• Nikdy nepoužívejte pilové kotouče určené k řezání dřeva z kotoučových pil. Použití takových pilových kotoučů má často za následek zpětný ráz elektrického nářadí, ztrátu kontroly a může vést ke zranění obsluhy. ZAPNUTO/VYPNUTO Síťové napětí musí odpovídat jmenovitému napětí uvedenému na typovém štítku elektrického nářadí. Během spouštění a provozu držte elektrické nářadí oběma rukama. Dlažební stroj je vybaven bezpečnostním spínačem, který zabraňuje náhodnému spuštění.

• Stiskněte tlačítko zámku spínače (1) (obr. C).

• Stiskněte tlačítko zapnutí/vypnutí (2) (obr. C).

• Uvolněním tlaku na spínací tlačítko (2) se brázdička zastaví. PRÁCE S DLAŽEBNÍM STROJEM Dlažební stroj je určen výhradně k provádění rovných řezů. Není dovoleno provádět zakřivené nebo zaoblené řezy. Stroj je určen pouze pro suchý provoz. Před zahájením prací je třeba zkontrolovat místo, kde budou práce prováděny, zda se v něm nenachází neviditelné vodovodní, elektrické nebo plynové zařízení, které je třeba lokalizovat pomocí speciálního vyhledávače kabelů. Stroj na pokládku dlažby je vybaven systémem pozvolného rozběhu. Po spuštění dlažebního stroje počkejte, až disk dosáhne maximálních otáček, a teprve poté začněte pracovat. Spínač nesmí být ovládán, pokud je stroj na pokládku dlažby zapnutý nebo vypnutý. Spínač na dlažební fréze smí být ovládán pouze tehdy, když je elektrické nářadí mimo obrobek.

• Nastavte hloubku řezu.

• Umístěte zadní vodicí válec (3) ke stěně (řezné kotouče zvednuté nad povrch stěny) (obr. H).

• Spusťte dlažební stroj a počkejte, až řezné kotouče dosáhnou plných otáček.

• Postupně spouštějte dlažební stroj zanořením řezných kotoučů do zdiva (při tomto pohybu by se měl zadní vodicí válec dotýkat povrchu zdiva).

• Jakmile se přední vodicí válec (4) zastaví na zdivu, pokračujte v řezání pohybem dlažebního stroje směrem dopředu od sebe (proti směru otáčení řezacích kotoučů).

• Dokončete řezání opačným způsobem, než jste ho zahájili, a to zvednutím předního vodicího válečku, a tím i kotouče nahoru. Zadní vodicí válec musí být po celou dobu přitisknutý ke stěně.

• Po vypnutí nechte kotouč úplně zastavit a teprve poté můžete pokládku provést.

• Takto vytvořená brázda je zcela dutá a nevyžaduje již dlátování. Když je dlažební stroj vypnutý, nebrzděte rotující řezný kotouč jeho přitlačením na obrobek. Dlažební stroj se nesmí příliš tlačit a tlačit dopředu silou. Přítlak na zapuštění a posuv by měl být mírný. Vyvíjení nadměrné síly může způsobit nadměrné zahřívání motoru a poškození řezacího kotouče. Řezné kotouče dosahují během provozu velmi vysokých teplot - nedotýkejte se jich nechráněnými částmi těla, dokud nevychladnou. Při řezání obzvláště tvrdých materiálů může dojít k přehřátí řezného kotouče, a tím k jeho poškození. Příznakem přehřátí je snop jisker obklopující řezný kotouč. Okamžitě přerušte řezání a ochlaďte řezný kotouč tak, že necháte dlažební stroj běžet při maximálních otáčkách, ale bez zatížení po dobu 3-5 minut. Viditelně klesající řezný výkon a snop jisker kolem řezného kotouče mohou být známkou otupeného řezného kotouče. Používejte pouze pracovní nástroje, jejichž přípustné otáčky jsou vyšší nebo rovny maximálním otáčkám dlažebního stroje bez zatížení.

Před jakoukoli instalací, seřizováním, opravou nebo obsluhou odpojte napájecí kabel od síťové zásuvky.

Doporučujeme přístroj po každém použití ihned vyčistit.

K čištění nepoužívejte vodu ani jiné kapaliny.

Jednotku je třeba čistit suchým hadříkem nebo profouknout nízkotlakým stlačeným vzduchem.

Nepoužívejte žádné čisticí prostředky ani rozpouštědla, protože by mohly poškodit plastové díly.

Pravidelně čistěte větrací otvory v krytu motoru, abyste zabránili přehřátí jednotky.

• Pokud je napájecí kabel poškozen, je třeba jej vyměnit za kabel se stejnými vlastnostmi. Tuto operaci svěřte kvalifikovanému odborníkovi nebo nechte spotřebič opravit v servisu.

Pokud se na komutátoru objeví nadměrné jiskření, nechte kvalifikovanou osobou zkontrolovat stav uhlíkových kartáčů motoru.

• Přístroj vždy skladujte na suchém místě mimo dosah dětí.

• Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové kartáčky motoru je nutné okamžitě vyměnit. Vždy vyměňte oba uhlíkové kartáče současně

Odšroubujte a sejměte kryty uhlíkových kartáčů (

Odtáhněte přítlačnou pružinu, uvolněte a vyjměte opotřebované uhlíkové kartáče

Případný karbonový prach odstraňte stlačeným vzduchem.

Nasaďte nové uhlíkové kartáče (kartáče by měly volně vklouznout do držáků kartáčů) a přítlačnou pružinu

Nasaďte kryty uhlíkových kartáčů (

Po výměně uhlíkových kartáčů spusťte elektrické nářadí bez zátěže a počkejte 1-2 minuty, dokud uhlíkové kartáče nezapadnou do komutátoru motoru. Výměnu uhlíkových kartáčů smí provádět pouze kvalifikovaná osoba s použitím originálních dílů. Případné závady by mělo odstranit autorizované servisní oddělení výrobce. TECHNICKÉ SPECIFIKACE

bloku 59G371 Parametr Hodnota Napájecí napětí 230 V AC Napájecí frekvence

Jmenovitý výkon 2400 W Volnoběžné otáčky 8000 min-1 Průměr disku

Vnitřní průměr disku 22,2

Maximální hloubka řezu

Velikost závitu vřetena

59G371 znamená označení typu i stroje

ÚDAJE O HLUKU A VIBRACÍCH

Informace o hluku a vibracích Hladiny vyzařovaného hluku, například úroveň vyzařovaného tlaku. Hladina akustického výkonu LpA a hladina akustického výkonu LwA

nejistota měření K jsou uvedeny níže v souladu s normou EN 60745-

Hodnoty vibrací (hodnota zrychlení) ah a nejistota měření K jsou uvedeny níže v souladu s normou EN 60745-2-22

Úroveň vibrací uvedená níže v tomto návodu byla změřena v souladu s postupem měření stanoveným normou EN 60745-1 a lze ji použít k porovnání elektrického nářadí. Lze ji také použít pro počáteční posouzení expozice vibracím.Uvedená úroveň vibrací je reprezentativní pro základní použití elektrického nářadí. Pokud je elektrické nářadí používáno pro jiné účely nebo s jinými pracovními nástroji a pokud není dostatečně udržováno, může se úroveň vibrací změnit. Z výše uvedených důvodů může dojít ke zvýšené expozici vibracím po celou dobu práce. Pro přesný odhad expozice vibracím je nutné vzít v úvahu období, kdy je elektrické nářadí vypnuté nebo kdy

zapnuté, ale nepoužívá se k práci. Tímto způsobem se může ukázat, že celková expozice vibracím je mnohem nižší. Měla by být zavedena další bezpečnostní opatření na ochranu uživatele před účinky vibrací, například: údržba elektrického nářadí a pracovních nástrojů, zajištění vhodné teploty rukou, správná organizace práce. Hladina akustického tlaku LpA = 97 dB(A) K=3dB(A) Hladina akustického výkonu LwA = 108 dB(A) K=3dB(A) Hodnota zrychlení vibrací ah = 10,94 m/s2 K=1,5 m/s2 OCHRANA

Elektricky napájené produkty by neměly být likvidovány s domovním odpadem, ale měly by být likvidovány ve vhodných zařízeních. Informace o likvidaci poskytuje prodejce produktu nebo místní úřady. Odpadní elektrická a elektronická zařízení obsahují látky, které nejsou neutrální pro přírodní prostředí. Nerecyklované zařízení je potenciální hrozbou pro životní prostředí a lidské zdraví.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě, ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, že veškerá autorská práva k obsahu této příručky (dále jen "příručka"), včetně mj. jejího textu, fotografií, schémat, nákresů, jakož i jejího složení, náleží výhradně společnosti Grupa Topex a podléhají právní ochraně podle zákona ze dne 4. února 1994 o autorském právu a právech s ním souvisejících (Sb. zákonů 2006 č. 90 poz. 631, ve znění pozdějších předpisů). Kopírování, zpracovávání, zveřejňování, úprava pro komerční účely celého manuálu a jeho jednotlivých prvků bez písemně vyjádřeného souhlasu společnosti Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestněprávní odpovědnost.

ES prohlášení o shodě Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobek: Stroj na pokládku dlažby Model: 59G371 Obchodní název: GRAPHITE Sériové číslo: 00001 ÷ 99999 Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce. Výše popsaný výrobek je v souladu s následujícími dokumenty: Směrnice o strojních zařízeních 2006/42/ES Směrnice o elektromagnetické kompatibilitě 2014/30/EU Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU A splňuje požadavky norem: EN 60745-1:2009+A11:2010; EN 60745-2-22:2011+A11:2013 EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC 61000-3-11:2019; EN IEC 63000:2018 Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti. přidal koncový uživatel nebo je provedl dodatečně. Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat technickou dokumentaci: Podepsáno jménem: Grupa Topex Sp. z o.o. Sp.k. Ulice Pograniczna 2/4 02-285 Varšava Paweł Kowalski Referent kvality společnosti TOPEX GROUP Varšava, 2022-03-17
