Τύπος προϊόντος	Φωτοβολταϊκός μετατροπέας
Μάρκα	AEG
Μοντέλο	AS-IR02-6000-2
Ονομαστική ισχύς	6 000 W
Μέγιστη τάση εισόδου DC	Δεν αναφέρεται (ακολουθήστε τις προδιαγραφές των πάνελ)
Τάση εξόδου AC	230 V / 400 V (ανάλογα με το δίκτυο)
Συχνότητα εξόδου	50/60 Hz
Διαστάσεις (περίπου)	530 x 410 x 200 mm
Βάρος (περίπου)	18 kg
Βαθμός προστασίας	IP65 (εκτίμηση)
Συνδεσιμότητα	Ενσωματωμένο Wi-Fi, RS485
Κύριες λειτουργίες	Μετατροπή DC/AC, παρακολούθηση MPPT, απομακρυσμένη παρακολούθηση, ενδείξεις LED
Συντήρηση και καθαρισμός	Καθαρίστε το εξωτερικό με ένα στεγνό πανί· ελέγχετε περιοδικά τις συνδέσεις
Ασφάλεια	Υποχρεωτική γείωση, προστασία από υπερτάσεις, αυτόματη διακοπή σε περίπτωση βλάβης
Ανταλλακτικά και δυνατότητα επισκευής	Σύνδεσμοι MC4, καλώδια, ασφάλειες· επισκευή από εξουσιοδοτημένο τεχνικό
Γενικές πληροφορίες	Πιστοποιήσεις CE, συμμόρφωση RED και RoHS· εγγύηση κατασκευαστή (δείτε τον ιστότοπο)

Συχνές ερωτήσεις - AS-IR02-6000-2 AEG

Ποια είναι η μέγιστη ισχύς του μετατροπέα AS-IR02-6000-2;

Ο μετατροπέας AEG AS-IR02-6000-2 έχει ονομαστική ισχύ 6 000 W. Είναι σχεδιασμένος για οικιακές ή εμπορικές φωτοβολταϊκές εγκαταστάσεις μεσαίου μεγέθους.

Ποια είναι τα LED ένδειξης και η σημασία τους;

Τρία LED: Τροφοδοσία (Wi-Fi/RS485), Σε λειτουργία (παραγωγή ενέργειας), Βλάβη (σφάλμα). Οι αναλαμπές υποδεικνύουν συγκεκριμένες καταστάσεις (δείτε το εγχειρίδιο).

Πώς να συνδέσω τον μετατροπέα στο ηλεκτρικό δίκτυο;

Η σύνδεση AC πρέπει να συμμορφώνεται με την τάση και τη συχνότητα του δικτύου (230/400 V, 50/60 Hz). Χρησιμοποιήστε έναν διακόπτη κυκλώματος διαστασιολογημένο στο 1,25 του ονομαστικού ρεύματος. Το καλώδιο γείωσης (PE) πρέπει να έχει αντίσταση μικρότερη από 10 Ω.

Μπορώ να εγκαταστήσω τον μετατροπέα μόνος μου;

Όχι, η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό που γνωρίζει τα τοπικά πρότυπα και τις οδηγίες ασφαλείας. Η λανθασμένη εγκατάσταση μπορεί να ακυρώσει την εγγύηση.

Τι να κάνω σε περίπτωση βλάβης του μετατροπέα;

Ελέγξτε το LED 'Βλάβη'. Αν είναι αναμμένο, συμβουλευτείτε το εγχειρίδιο για να εντοπίσετε το σφάλμα. Κλείστε την τροφοδοσία και περιμένετε 5 λεπτά πριν από οποιαδήποτε επέμβαση. Επικοινωνήστε με μια εξουσιοδοτημένη υπηρεσία.

Ποιοι τύποι ηλιακών πάνελ είναι συμβατοί;

Τα φωτοβολταϊκά πλαίσια πρέπει να είναι κατηγορίας A σύμφωνα με το πρότυπο IEC 61730. Βεβαιωθείτε ότι η μέγιστη τάση DC δεν υπερβαίνει το όριο του μετατροπέα (δείτε τις προδιαγραφές).

Πώς να παρακολουθώ την παραγωγή ενέργειας;

Ο μετατροπέας διαθέτει ενσωματωμένο Wi-Fi που επιτρέπει την απομακρυσμένη παρακολούθηση μέσω εφαρμογής. Σε περίπτωση προβλήματος σύνδεσης, ελέγξτε τον δρομολογητή ή τον διακομιστή (LED Τροφοδοσία που αναβοσβήνει).

Ποια είναι η διάρκεια ζωής του μετατροπέα;

Υπό κανονικές συνθήκες, ένας φωτοβολταϊκός μετατροπέας διαρκεί συνήθως 10 έως 15 χρόνια. Η τακτική συντήρηση (καθαρισμός, έλεγχος συνδέσεων) μπορεί να παρατείνει τη διάρκεια ζωής του.

Ο μετατροπέας έχει εγγύηση;

Ναι, ισχύει η εγγύηση του κατασκευαστή. Για περισσότερες λεπτομέρειες, επισκεφθείτε τον ιστότοπο https://www.aeg-industrialsolar.de/service/downloads/ ή επικοινωνήστε με την υποστήριξη.

Πώς να καθαρίσω τον μετατροπέα;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί για να καθαρίσετε το εξωτερικό. Μην χρησιμοποιείτε χημικά ή νερό υπό πίεση. Ελέγξτε ότι οι οπές εξαερισμού δεν είναι φραγμένες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IR02-6000-2 AEG

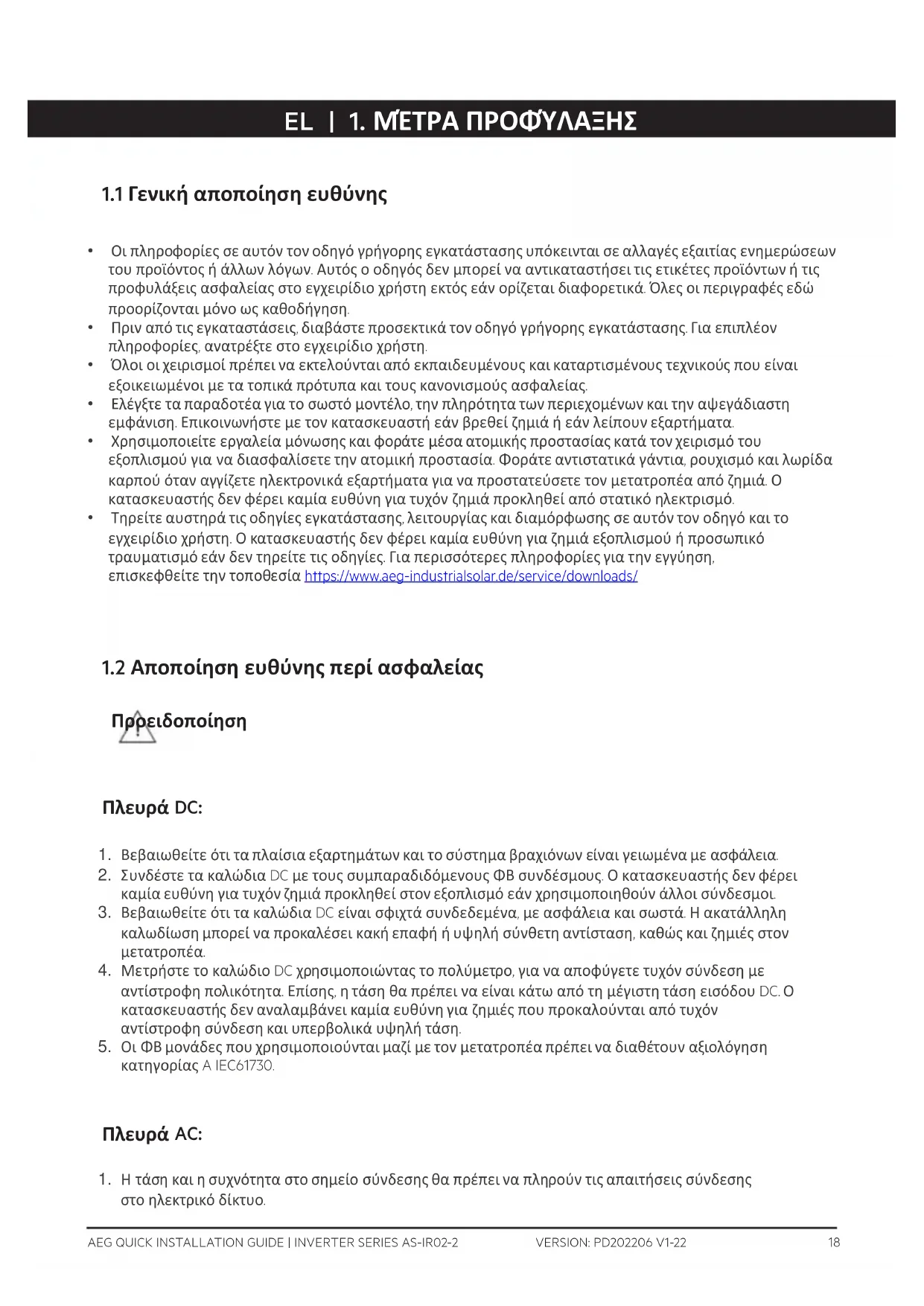

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση.
  • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την αψεγάδιαστη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.

2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά ΑС, όπως διακόπτες ή ασφάλειες Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου ΑС.

3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου Α. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά.
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.

3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την ενγύηση.

4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα. θα πρέπει:

5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικαινωνίας.

6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.

7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

	ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.	[ΥΤΤΖ]	Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
[78Υ7]	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.	[ΧGX3]	Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
[5ΤCK]	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.		Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ)
• Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Evδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
