Tip produs	Invertor fotovoltaic
Marcă	AEG
Model	AS-IR02-6000-2
Putere nominală	6 000 W
Tensiune maximă de intrare DC	Necomunicată (urmați specificațiile panourilor)
Tensiune de ieșire AC	230 V / 400 V (în funcție de rețea)
Frecvență de ieșire	50/60 Hz
Dimensiuni (aprox.)	530 x 410 x 200 mm
Greutate (aprox.)	18 kg
Grad de protecție	IP65 (estimare)
Conectivitate	Wi-Fi integrat, RS485
Funcții principale	Conversie DC/AC, urmărire MPPT, monitorizare la distanță, indicatoare LED
Întreținere și curățare	Curățați exteriorul cu o cârpă uscată; verificați periodic conexiunile
Siguranță	Împământare obligatorie, protecție la supratensiuni, oprire automată în caz de defecțiune
Piese de schimb și reparabilitate	Conectori MC4, cabluri, siguranțe; reparație de către un tehnician autorizat
Informații generale	Certificări CE, conformitate RED și RoHS; garanție producător (consultați site-ul)

Întrebări frecvente - AS-IR02-6000-2 AEG

Care este puterea maximă a invertorului AS-IR02-6000-2?

Invertorul AEG AS-IR02-6000-2 are o putere nominală de 6 000 W. Este proiectat pentru instalații fotovoltaice rezidențiale sau comerciale de dimensiuni medii.

Care sunt indicatoarele LED și semnificația lor?

Trei LED-uri: Alimentare (Wi-Fi/RS485), În funcțiune (producție de energie), Defect (defecțiune). Clipirile indică stări specifice (consultați manualul).

Cum se conectează invertorul la rețeaua electrică?

Conexiunea AC trebuie să respecte tensiunea și frecvența rețelei (230/400 V, 50/60 Hz). Folosiți un întrerupător dimensionat la 1,25 ori curentul nominal. Cablul de pământ (PE) trebuie să aibă o rezistență mai mică de 10 Ω.

Pot instala singur invertorul?

Nu, instalarea trebuie efectuată de un tehnician calificat familiarizat cu normele locale și instrucțiunile de siguranță. O instalare incorectă poate anula garanția.

Ce fac în cazul unei defecțiuni a invertorului?

Verificați LED-ul 'Defect'. Dacă este aprins, consultați manualul pentru a identifica defecțiunea. Opriți alimentarea și așteptați 5 minute înainte de orice intervenție. Contactați un service autorizat.

Ce tipuri de panouri solare sunt compatibile?

Modulele fotovoltaice trebuie să fie de clasa A conform standardului CEI 61730. Asigurați-vă că tensiunea maximă DC nu depășește limita invertorului (consultați specificațiile).

Cum monitorizez producția de energie?

Invertorul încorporează Wi-Fi care permite monitorizarea la distanță printr-o aplicație. În caz de problemă de conexiune, verificați routerul sau serverul (LED Alimentare clipește).

Care este durata de viață a invertorului?

În condiții normale, un invertor fotovoltaic ține de obicei 10 până la 15 ani. Întreținerea regulată (curățare, verificarea conexiunilor) poate prelungi durata de viață.

Invertorul este în garanție?

Da, garanția producătorului este aplicabilă. Pentru mai multe detalii, consultați site-ul https://www.aeg-industrialsolar.de/service/downloads/ sau contactați asistența.

Cum se curăță invertorul?

Folosiți o cârpă moale și uscată pentru a curăța exteriorul. Nu folosiți produse chimice sau apă sub presiune. Verificați ca orificiile de ventilație să nu fie obstruate.

MANUAL DE UTILIZARE AS-IR02-6000-2 AEG

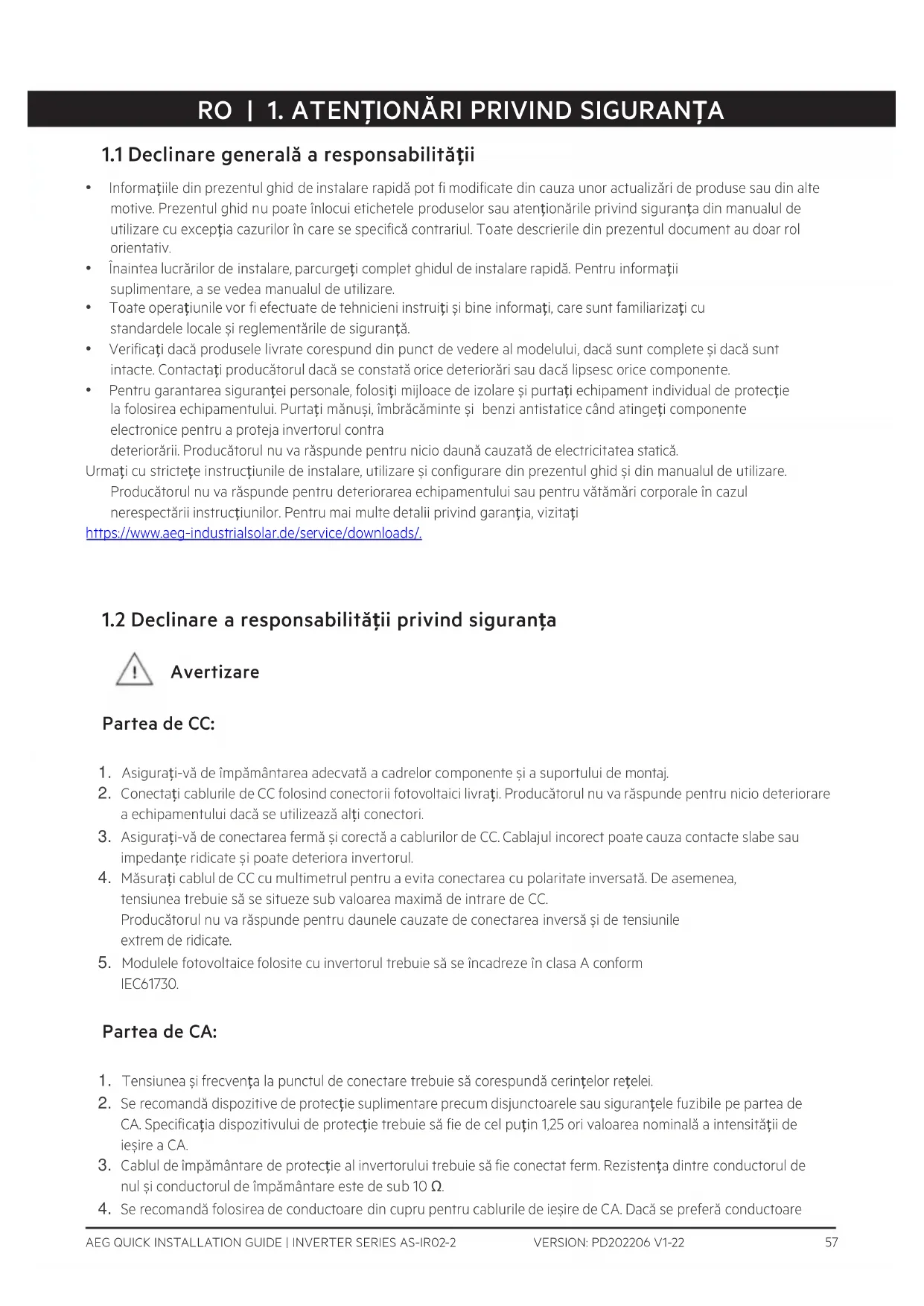

1.1 Declinare generală a responsabilității

• Informațiile din prezentul ghid de instalare rapidă pot fi modificate din cauza unor actualizări de produse sau din alte motive. Prezentul ghid nu poate înlocui etichetele produselor sau atenționările privind siguranța din manualul de utilizare cu excepția cazurilor în care se specifică contrariul. Toate descrierile din prezentul document au doar rol orientativ.
• Înaintea lucrărilor de instalare, parcurgeți complet ghidul de instalare rapidă. Pentru informații suplimentare, a se vedea manualul de utilizare.
• Toate operațiunile vor fi efectuate de tehnicieni instruiti și bine informați, care sunt familiarizați cu standardele locale și reglementările de siguranță.
• Verificați dacă produsele livrate corespund din punct de vedere al modelului, dacă sunt complete și dacă sunt intacte. Contactați producătorul dacă se constată orice deteriorări sau dacă lipsesc orice componente.
• Pentru garantarea siguranței personale, folosiți mijloace de izolare și purtați echipament individual de protecție la folosirea echipamentului. Purtați mănuși, îmbrăcăminte și benzi antistatice când atingeți componente electronice pentru a proteja invertorul contra deteriorării. Producătorul nu va răspunde pentru nicio daună cauzată de electricitatea statică.
  Urmati cu strictete instructiunile de instalare, utilizare și configurare din prezentul ghid și din manualul de utilizare.
  Producătorul nu va răspunde pentru deteriorarea echipamentului sau pentru vătămări corporale în cazul nerespectării instructiunilor. Pentru mai multe detalii privind garanția, vizitati
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Declinare a responsabilității privind siguranța

Avertizare

Partea de CC:

1. Asigurați-vă de împământarea adecvată a cadrelor componente și a suportului de montaj.
2. Conectați cablurile de CC folosind conectorii fotovoltaici livrați. Producătorul nu va răspunde pentru nicio deteriorare a echipamentului dacă se utilizează alti conectori.
3. Asigurați-vă de conectarea fermă și corectă a cablurilor de CC. Cablajul incorrect poate cauza contacte slabe sau impedanțe ridicate și poate deteriora invertorul.
4. Măsurăți cablul de CC cu multimetrul pentru a evita conectarea cu polaritate inversată. De asemenea, tensiunea trebuie să se situeze sub valoarea maximă de intrare de CC.
   Producătorul nu va răspunde pentru daunele cauzate de conectarea inversă și de tensiunile extrem de ridicate.
5. Modulele fotovoltaice folosite cu invertorul trebuie să se încadreze în clasa A conform IEC61730.

Partea de CA:

1. Tensiunea și frecvența la punctul de conectare trebuie să corespundă cerințelor rețelei.
2. Se recomandă dispositive de protectie suplimentare precum disjunctoarele sau siguranțele fuzibile pe partea de CA. Specificația dispositivului de protectie trebuie să fie de cel puțin 1,25 ori valoarea nominală a intensității de ieșire a CA.
3. Cablul de împământare de protectie al invertorului trebuie să fie conectat ferm. Rezistența dintre conductorul de nul și conductorul de împământare este de sub 10 Ω.
4. Se recomandă folosirea de conductoare din cupru pentru cablurile de ieşire de CA. Dacă se preferă conductoare

Produs:

1. Pentru a evita deteriorarea bornelor, nu aplicați sarcini mecanice asupra acestora.
2. Toate etichetele și marcajele de avertizare trebuie să fie vizibile după instalare. Nu zgâriati, nu deteriorați și nu acoperiți nicio etichetă de pe dispozitiv.
3. Dezasamblarea sau modificarea neautorizată poate cauza deteriorarea echipamentului care nu este acoperită de garantie.
4. Instalați invertorul la distanță de câmpul magnetic puternic, pentru a evita interferențele electromagnetice. Dacă în apropierea invertorului există vreun echipament de comunicație radio sau wireless sub 30 MHz, trebuie să:
5. Instalati invertorul la o distanță de cel puțin 30 m față de echipamentul wireless.

6. Să adăugați un filtru IEM trece-jos sau un miez de ferită cu înfășurare multiplă la cablul de intrare de c.c. sau cablul de iesire de c.a. al invertorului.

7. Etichetele de avertizare de pe invertor sunt după cum urmează.

	PERICOL DE ÎNALTĂ TENSIUNE.Deconectați orice sursă de alimentare electrică și opriți produsul înainte de a lucra asupra acestuia.		Descărcare întârziată. Așteptați 5 minute după oprirea alimentării pentru descărcarea completă a componentelor.
	Parcurgeti complet ghidul înainte de a lucra asupra acestui dispozitiv.		Există riscuri potențiale. Purtați EIP adecvat la efectuarea oricăror lucrări.
	Pericol de temperatură ridicată.Pentru a evita eventuale arsuri, nu atingetiprodusul în funcțune.		Punct de împământare. Indică poziția pentru conectarea cablului de împământare de protecție.
	Marcaj CE		Nu eliminați invertorul ca deșeu menajer.Eliminați produsul în conformitate cu legile și regulamentele locale sau returnați-l producătorului.

1.3 Verificare înainte de pornire

Nr.crt		Verificare
1		Produsul este instalat corespunzător într-un loc uscat, bine ventilat și ușor accesibil.
2		Cablurile de împământare de protectie, intrare de CC, ieșire de CA și comunicare sunt conectate corect și ferm.
3		Colierele de cabluri sunt intacte și sunt dirijate corect și uniform.
4		Porturile și bornele nefolosite sunt acoperite etanș.
5		Tensiunea și frecventa la punctul de conectare trebuie corespund cerințelor pentru conectarea invertorului la rețea.

1.4 Declaratie de conformitate UE

Solar Solutions prin prezenta declară că invertorul cu module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/53/UE privind echipamentele radio (RED)
- Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
- Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
- Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Solar Solutions prin prezenta declară că invertorul fără module de comunicație wireless comercializat pe piata europeană respectă cerințele următoarelor directive:

• Directiva 2014/30/UE privind compatibilitatea electromagnetică (EMC)
  • Directiva 2014/35/UE privind aparatajul electric de joasă tensiune (LVD)
• Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
• Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
• Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Puteți descărca Declarația de conformitate UE la adresa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicatoarele LED

Indicator	Stare	Descrivere
Alimentare		APRINS = Sistemul Wi-Fi este conectat / activ.
		CLIPEŞTE 1 = Sistemul Wi-Fi se resetează.
		CLIPEŞTE 2 = Sistemul Wi-Fi nu este conectat la router.
		CLIPEŞTE 4 = Problemă server Wi-Fi
		CLIPEŞTE = RS485 este conectată.
		STINS = Sistemul Wi-Fi este inactiv.
Functionare		APRINS = Invertorul furnizează energie.
		STINS = Invertorul nu furnizează energie.
Defecțiune		APRINS = A survenit o defectiune.
		STINS = Fără defectiune.
