Tip de produs	Invertor solar
Marcă	AEG
Model	AS-IC02-10000-2
Putere nominală	10 kW
Comunicație	Wi-Fi integrat, RS485
Indicatoare LED	Alimentare (Wi-Fi), funcționare, defecțiune
Protecție	Împotriva supratensiunii, împământare, polaritate inversată
Certificări	CE, RED, LVD, EMC, RoHS, REACH
Instalare	Interior, loc curat și bine ventilat
Întreținere	Curățare exterioară cu o cârpă moale, verificare periodică a conexiunilor
Siguranță	Purtați EIP, utilizați unelte izolate, așteptați 5 min după oprire
Reparabilitate	Nu dezasamblați, contactați serviciul de asistență pentru reparații
Piese de schimb	Contactați serviciul clienți AEG

Întrebări frecvente - AS-IC02-10000-2 AEG

Cum se instalează invertorul solar AEG AS-IC02-10000-2?

Instalarea trebuie efectuată de un tehnician calificat. Alegeți un loc curat, bine ventilat, ferit de umiditate. Urmați instrucțiunile din ghidul de instalare rapidă și manualul de utilizare.

Ce înseamnă indicatoarele LED de pe invertor?

Indicatoarele indică: Alimentare (Wi-Fi conectat sau activitate), Funcționare (producere de energie) și Defecțiune (problemă). Consultați tabelul indicatoarelor din manual.

Cum se conectează panourile solare la invertor?

Utilizați conectorii fotovoltaici furnizați. Respectați polaritatea și măsurați tensiunea DC cu un multimetru înainte de conectare. Tensiunea trebuie să fie sub tensiunea maximă de intrare.

Ce fac în cazul unei defecțiuni indicate de led?

Verificați indicatoarele LED, consultați secțiunea depanare din manual. Dacă problema persistă, contactați serviciul post-vânzare AEG.

Cum se resetează Wi-Fi-ul invertorului?

Ledul de alimentare clipește o dată la resetarea sistemului Wi-Fi. Consultați manualul pentru procedura exactă.

Care este tensiunea maximă de intrare DC?

Tensiunea maximă de intrare DC este indicată pe plăcuța de identificare a invertorului. Asigurați-vă că este sub această valoare înainte de conectare.

Pot instala invertorul eu însumi?

Nu, instalarea trebuie realizată de un tehnician competent familiarizat cu standardele de siguranță locale. Orice intervenție neautorizată anulează garanția.

Cum se întreține invertorul solar?

Curățați exteriorul cu o cârpă moale și uscată. Verificați periodic conexiunile și asigurați-vă că orificiile de ventilație nu sunt blocate.

Care este garanția invertorului AEG AS-IC02-10000-2?

Condițiile de garanție sunt disponibile pe site-ul AEG Industrial Solar. Contactați producătorul pentru mai multe detalii.

Ce fac dacă ledul de funcționare este stins?

Dacă ledul de funcționare este stins, invertorul nu produce energie. Verificați conexiunile DC și AC, precum și condițiile de însorire. Consultați manualul pentru pașii de depanare.

MANUAL DE UTILIZARE AS-IC02-10000-2 AEG

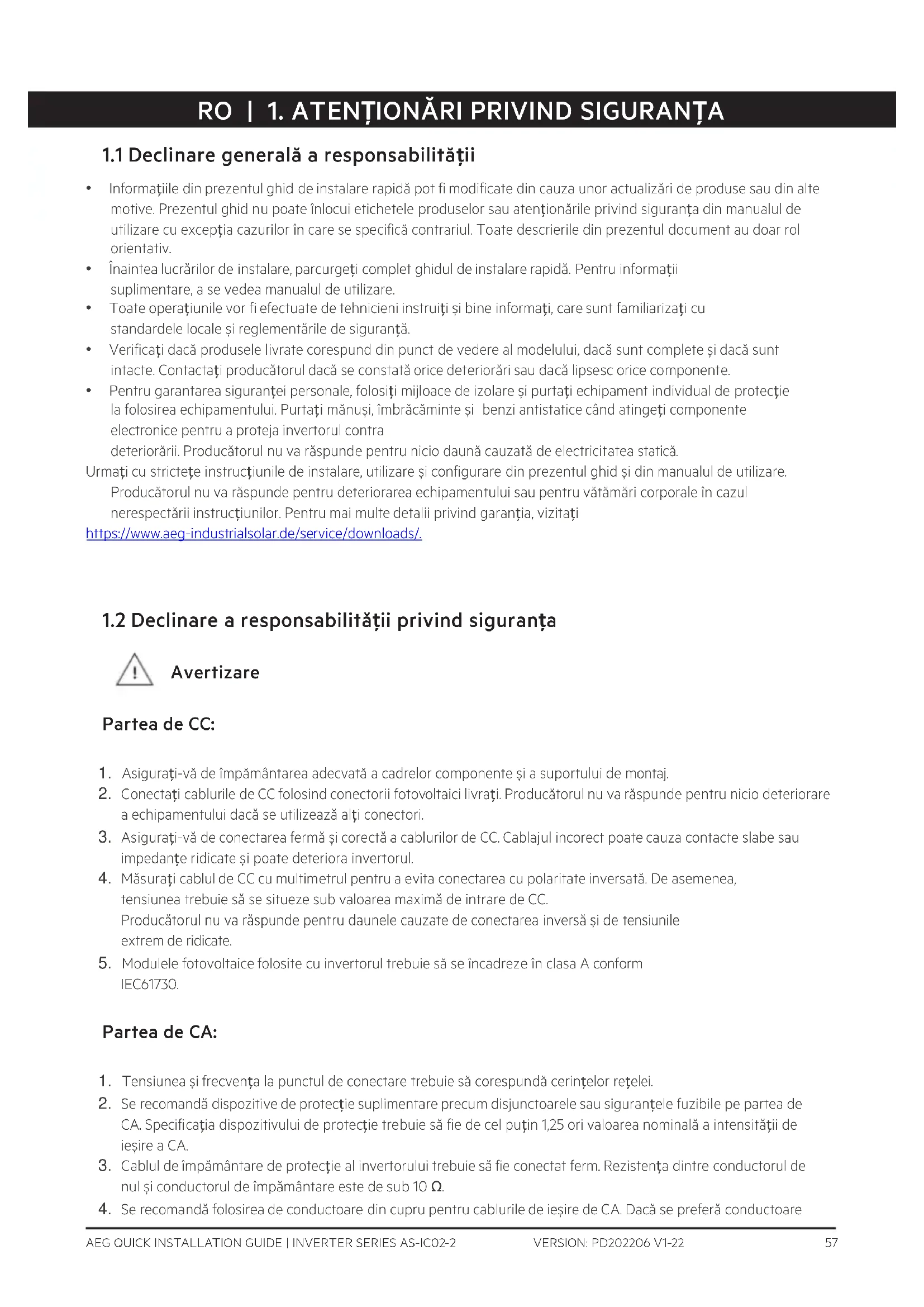

1.1 Declinare generală a responsabilității

• Informațiile din prezentul ghid de instalare rapidă pot fi modificate din cauza unor actualizări de produse sau din alte motive. Prezentul ghid nu poate înlocui etichetele produselor sau atenționările privind siguranța din manualul de utilizare cu excepția cazurilor în care se specifică contrariul. Toate descrierile din prezentul document au doar rol orientativ.
• Înaintea lucrărilor de instalare, parcurgeți complet ghidul de instalare rapidă. Pentru informații suplimentare, a se vedea manualul de utilizare.
• Toate operațiunile vor fi efectuate de tehnicieni instruiti și bine informați, care sunt familiarizați cu standardele locale și reglementările de siguranță.
• Verificați dacă produsele livrate corespund din punct de vedere al modelului, dacă sunt complete și dacă sunt intacte. Contactați producătorul dacă se constată orice deteriorări sau dacă lipsesc orice componente.
• Pentru garantarea siguranței personale, folosiți mijloace de izolare și purtați echipament individual de protecție la folosirea echipamentului. Purtați mănuși, îmbrăcăminte și benzi antistatice când atingeți componente electronice pentru a proteja invertorul contra deteriorării. Producătorul nu va răspunde pentru nicio daună cauzată de electricitatea statică.
  Urmati cu strictete instructiunile de instalare, utilizare și configurare din prezentul ghid și din manualul de utilizare.
  Producătorul nu va răspunde pentru deteriorarea echipamentului sau pentru vătămări corporale în cazul nerespectării instructiunilor. Pentru mai multe detalii privind garanția, vizitati
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Declinare a responsabilității privind siguranța

Avertizare

Partea de CC:

1. Asigurați-vă de împământarea adecvată a cadrelor componente și a suportului de montaj.
2. Conectați cablurile de CC folosind conectorii fotovoltaici livrați. Producătorul nu va răspunde pentru nicio deteriorare a echipamentului dacă se utilizează alti conectori.
3. Asigurați-vă de conectarea fermă și corectă a cablurilor de CC. Cablajul incorrect poate cauza contacte slabe sau impedanțe ridicate și poate deteriora invertorul.
4. Măsurăți cablul de CC cu multimetrul pentru a evita conectarea cu polaritate inversată. De asemenea, tensiunea trebuie să se situeze sub valoarea maximă de intrare de CC.
   Producătorul nu va răspunde pentru daunele cauzate de conectarea inversă și de tensiunile extrem de ridicate.
5. Modulele fotovoltaice folosite cu invertorul trebuie să se încadreze în clasa A conform IEC61730.

Partea de CA:

1. Tensiunea și frecvența la punctul de conectare trebuie să corespundă cerințelor rețelei.
2. Se recomandă dispositive de protectie suplimentare precum disjunctoarele sau siguranțele fuzibile pe partea de CA. Specificația dispositivului de protectie trebuie să fie de cel puțin 1,25 ori valoarea nominală a intensității de ieșire a CA.
3. Cablul de împământare de protectie al invertorului trebuie să fie conectat ferm. Rezistența dintre conductorul de nul și conductorul de împământare este de sub 10 Ω.
4. Se recomandă folosirea de conductoare din cupru pentru cablurile de ieşire de CA. Dacă se preferă conductoare

Produs:

1. Pentru a evita deteriorarea bornelor, nu aplicați sarcini mecanice asupra acestora.
2. Toate etichetele și marcajele de avertizare trebuie să fie vizibile după instalare. Nu zgâriati, nu deteriorați și nu acoperiți nicio etichetă de pe dispozitiv.
3. Dezasamblarea sau modificarea neautorizată poate cauza deteriorarea echipamentului care nu este acoperită de garanție.
4. Instalați invertorul la distanță de câmpul magnetic puternic, pentru a evita interferențele electromagnetice. Dacă în apropierea invertorului există vreun echipament de comunicație radio sau wireless sub 30 MHz, trebuie să:
5. Instalati invertorul la o distanță de cel puțin 30 m față de echipamentul wireless.

6. Să adăugați un filtru IEM trece-jos sau un miez de ferită cu înfășurare multiplă la cablul de intrare de c.c. sau cablul de iesire de c.a. al invertorului.

7. Etichetele de avertizare de pe invertor sunt după cum urmează.

	PERICOL DE ÎNAL TĂ TENSIUNE.Deconectați orice sursă de alimentare electrică și opritți produsul înainte de a lucra asupra acestuia.		Descărcare întârziată. Așteptați 5 minute după oprirea alimentării pentru descărcarea completă a componentelor.
	Parcurgeti complet ghidul înainte de a lucra asupra acestui dispozitiv.		Există riscuri potențiale. Purtați EIP adecvat la efectuarea oricăror lucrări.
	Pericol de temperatură ridicată.Pentru a evita eventuale arsuri, nu atingetiprodusul în funcțune.		Punct de împământare. Indică poziția pentru conectarea cablului de împământare de protecție.
	Marcaj CE		Nu eliminați invertorul ca deșeu menajer.Eliminați produsul în conformitate cu legile și regulamentele locale sau returnați-l producătorului.

1.3 Verificare înainte de pornire

Nr.crt		Verificare
1		Produsul este instalat corespunzător într-un loc uscat, bine ventilat și ușor accesibil.
2		Cablurile de împământare de protectie, intrare de CC, ieșire de CA și comunicare sunt conectate corect și ferm.
3		Colierele de cabluri sunt intacte și sunt dirijate corect și uniform.
4		Porturile și bornele nefolosite sunt acoperite etanș.
5		Tensiunea și frecvența la punctul de conectare trebuie corespund cerințelor pentru conectarea invertorului la rețea.

1.4 Declaratie de conformitate UE

Solar Solutions prin prezenta declară că invertorul cu module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/53/UE privind echipamentele radio (RED)
- Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
- Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
- Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Solar Solutions prin prezenta declară că invertorul fără module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/30/UE privind compatibilitatea electromagnetică (EMC)
• Directiva 2014/35/UE privind aparatajul electric de joasă tensiune (LVD)
• Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
• Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
• Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Puteti descărca Declaratia de conformitate UE la adresa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicatoarele LED

Indicator	Stare	Descrivere
Alimentare		APRINS = Sistemul Wi-Fi este conectat / activ.
		CLIPEŞTE 1 = Sistemul Wi-Fi se resetează.
		CLIPEŞTE 2 = Sistemul Wi-Fi nu este conectat la router.
		CLIPEŞTE 4 = Problemă server Wi-Fi
		CLIPEŞTE = RS485 este conectată.
		STINS = Sistemul Wi-Fi este inactiv.
Functionare		APRINS = Invertorul furnizează energie.
		STINS = Invertorul nu furnizează energie.
Defecțiune		APRINS = A survenit o defectiune.
		STINS = Fără defectiune.
