Terméktípus	Napenergia inverter
Márka	AEG
Modell	AS-IC02-10000-2
Névleges teljesítmény	10 kW
Kommunikáció	Beépített Wi-Fi, RS485
LED jelzők	Tápellátás (Wi-Fi), működés, hiba
Védelem	Túlfeszültség elleni védelem, földelés, fordított polaritás
Tanúsítványok	CE, RED, LVD, EMC, RoHS, REACH
Telepítés	Beltéri, tiszta, jól szellőző hely
Karbantartás	Külső tisztítás puha ruhával, időszakos csatlakozás-ellenőrzés
Biztonság	Viseljen PPE-t, használjon szigetelt szerszámokat, várjon 5 percet a kikapcsolás után
Javíthatóság	Ne szerelje szét, javítás esetén vegye fel a kapcsolatot az ügyfélszolgálattal
Pótalkatrészek	Vegye fel a kapcsolatot az AEG ügyfélszolgálatával

Gyakran ismételt kérdések - AS-IC02-10000-2 AEG

Hogyan telepítsem az AEG AS-IC02-10000-2 napelemes invertert?

A telepítést képzett technikusnak kell elvégeznie. Válasszon tiszta, jól szellőző, nedvességtől védett helyet. Kövesse a gyors telepítési útmutató és a használati utasítás utasításait.

Mit jelentenek az inverter LED jelzői?

A jelzők jelentése: Tápellátás (Wi-Fi csatlakoztatva vagy aktivitás), Működés (energiatermelés), és Hiba (meghibásodás). Lásd a jelzőtáblázatot a használati utasításban.

Hogyan csatlakoztassam a napelemeket az inverterhez?

Használja a mellékelt fotovoltaikus csatlakozókat. Ügyeljen a polaritásra, és csatlakoztatás előtt mérje meg az egyenfeszültséget multiméterrel. A feszültség nem haladhatja meg a maximális bemeneti feszültséget.

Mi a teendő, ha a jelző hiba kijelzést mutat?

Ellenőrizze a LED jelzőket, olvassa el a kézikönyv hibaelhárítás részét. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az AEG vevőszolgálattal.

Hogyan állítsam vissza az inverter Wi-Fi-ét?

A tápellátás jelző egyszer villog a Wi-Fi rendszer visszaállításakor. A pontos eljárásért olvassa el a használati utasítást.

Mi a maximális bemeneti egyenfeszültség?

A maximális bemeneti egyenfeszültség az inverter adattábláján található. Győződjön meg arról, hogy csatlakoztatás előtt kisebb ennél az értéknél.

Telepíthetem magam az invertert?

Nem, a telepítést szakképzett technikusnak kell elvégeznie, aki ismeri a helyi biztonsági előírásokat. Az illetéktelen beavatkozás érvényteleníti a garanciát.

Hogyan karbantartsam a napelemes invertert?

Tisztítsa a külső felületet puha, száraz ruhával. Időszakonként ellenőrizze a csatlakozásokat, és győződjön meg arról, hogy a szellőzőnyílások nincsenek eltömődve.

Mi a garancia az AEG AS-IC02-10000-2 inverterre?

A garancia feltételei az AEG Industrial Solar weboldalon találhatók. További részletekért vegye fel a kapcsolatot a gyártóval.

Mi a teendő, ha a működés jelző nem világít?

Ha a működés jelző nem világít, az inverter nem termel energiát. Ellenőrizze az egyen- és váltóáramú csatlakozásokat, valamint a napfényviszonyokat. A hibaelhárítási lépésekért olvassa el a használati utasítást.

HASZNÁLATI ÚTMUTATÓ AS-IC02-10000-2 AEG

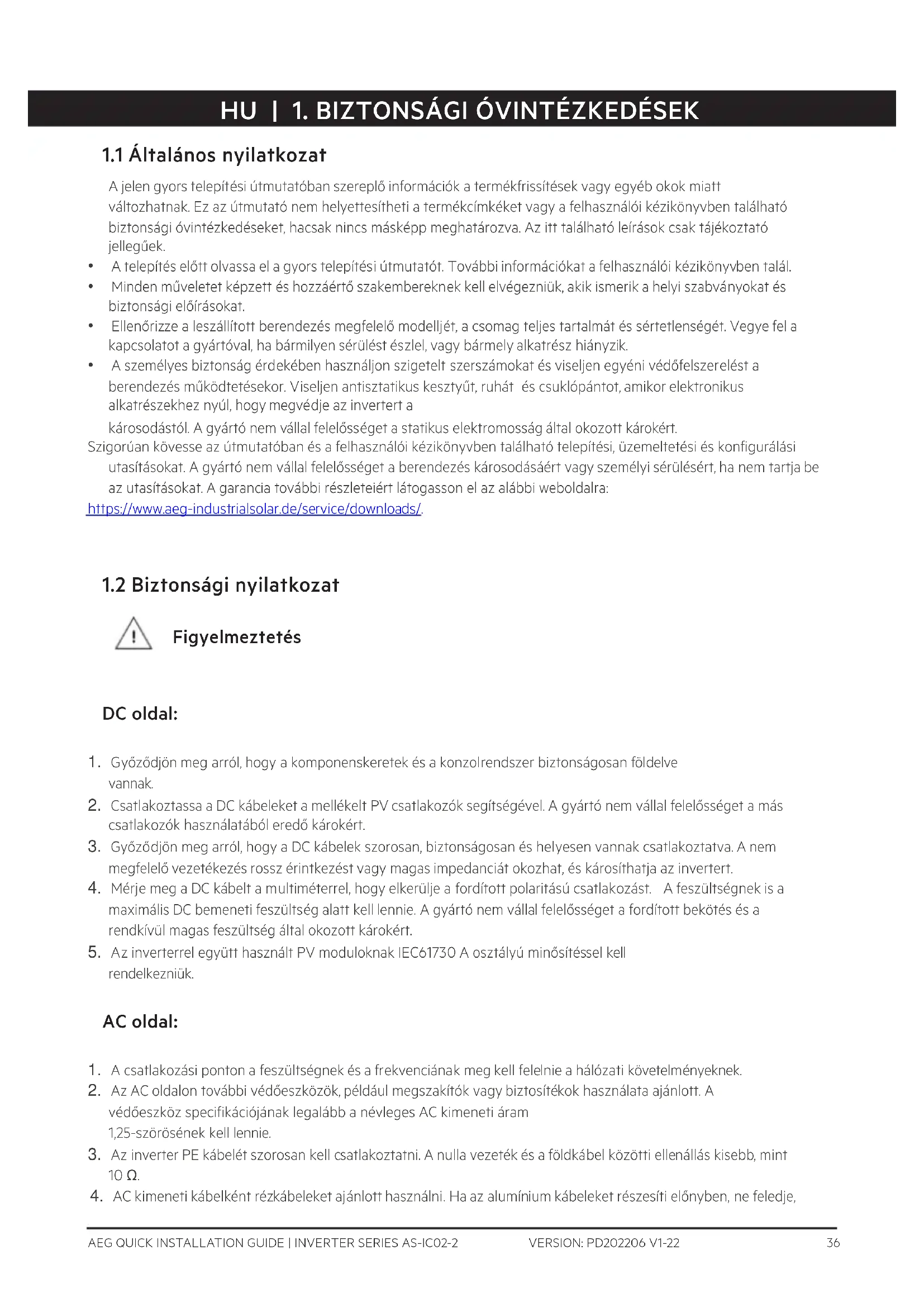

1.1 Általános nyilatkozat

A jelen gyors telepítési útmutatóban szereplő információk a termékfrissítések vagy egyéb okok miatt változhatnak. Ez az útmutató nem helyettesítheti a termékcímkéket vagy a felhasználói kézikönyvben található biztonsági óvintézkedéseket, hacsak nincs másképp meghatározva. Az itt található leírások csak tájékoztató jellegűek.

• A telepítés előtt olvassa el a gyors telepítési útmutatót. További információkat a felhasználói kézikönyvben talál.
- Minden műveletet képzett és hozzáértő szakembereknek kell elvégezniük, akik ismerik a helyi szabványokat és biztonsági előírásokat.
- Ellenőrizze a leszállított berendezés megfelelő modelljét, a csomag teljes tartalmát és sértetlenségét. Vegye fel a kapcsolatot a gyártóval, ha bármilyen sérülést észlel, vagy bármely alkatrész hiányzik.
- A személyes biztonság érdekében használjon szigetelt szerszámokat és viseljen egyéni védőfelszerelést a berendezés működtetésekor. Viseljen antisztatikus kesztyűt, ruhát és csuklópántot, amikor elektronikus alkatrészekhez nyúl, hogy megvédje az invertert a károsodástól. A gyártó nem vállal felelősséget a statikus elektromosság által okozott károkért.

Szigorúan kövesse az útmutatóban és a felhasználói kézikönyvben található telepítési, üzemeltetési és konfigurálási utasításokat. A gyártó nem vállal felelősséget a berendezés károsodásáért vagy személyi sérülésért, ha nem tartja be az utasításokat. A garancia további részleteiért látogasson el az alábbi weboldalra:

1.2 Biztonsági nyilatkozat

Figyelmeztetés

DC oldal:

1. Győződjön meg arról, hogy a komponenskeretek és a konzolrendszer biztonságosan földelve vannak.
2. Csatlakoztassa a DC kábeleket a mellékelt PV csatlakozók segítségével. A gyártó nem vállal felelősséget a más csatlakozók használatából eredő károkért.
3. Győződjön meg arról, hogy a DC kábelek szorosan, biztonságosan és helyesen vannak csatlakoztatva. A nem megfelelő vezetékezés rossz érintkezést vagy magas impedanciát okozhat, és károsíthatja az invertert.
4. Mérje meg a DC kábelt a multiméterrel, hogy elkerülje a fordított polaritású csatlakozást. A feszültségnek is a maximális DC bemeneti feszültség alatt kell lennie. A gyártó nem vállal felelősséget a fordított bekötés és a rendkívül magas feszültség által okozott károkért.
5. Az inverterrel együtt használt PV moduloknak IEC61730 A osztályú minősítéssel kell rendelkezniük.

AC oldal:

1. A csatlakozási ponton a feszültségnek és a frekvenciának meg kell felelnie a hálózati követelményeknek.
2. Az AC oldalon további védőeszközök, például megszakítók vagy biztosítékok használata ajánlott. A védőeszköz specifikációjának legalább a névleges AC kimeneti áram 1,25-szörösének kell lennie.
3. Az inverter PE kábelét szorosan kell csatlakoztatni. A nulla vezeték és a földkábel közötti ellenállás kisebb, mint 10 Ω.
4. AC kimeneti kábelként rézkábeleket ajánlott használni. Ha az alumínium kábeleket részesíti előnyben, ne feledje,

Termék:

1. Ne terhelje mechanikusan a csatlakozókat, különben a csatlakozók megsérülhetnek.
2. Minden címkének és figyelmeztető jelzésnek láthatónak kell lennie a telepítés után. Ne firkáljon a készüléken lévő címkékre, ne sértse meg és ne takarja le azokat.
3. Az illetéktelen szétszerelés vagy módosítás károsíthatja a berendezést, az ilyen kárra a garancia nem terjed ki.

4. Az elektromágneses interferencia elkerülése érdekében az inverter a nagy mágneses mezőtől távol telepítse. Ha az inverter közelében 30 MHz alatti rádió- vagy vezeték nélküli kommunikációs berendezés van, akkor:

5. Az invertert legalább 30 m távolságra telepítse a vezeték nélküli berendezéstől.

6. Adjon hozzá egy aluláteresztő EMI-szűrőt vagy egy többtekercses ferritmagot az inverter DC bemeneti kábeléhez vagy AC kimeneti kábeléhez.

7. Az inverteren található figyelmeztető címkék a következők.

	NAGYFESZÜLTSÉG JELENTETTE VESZÉLY. Mielőtt a terméken munkát végezne, kapcsolja ki az áramellátást, és kapcsolja ki a terméket.		Késleltetett kisülés. A kikapcsolás után várjon 5 percet, amíg a komponensek kisülése teljesen megtörténik.
	Olvassa el az útmutatót, mielőtt a készüléken munkát végezne.		Vannak potenciális kockázatok. Mielőtt bármilyen müveletet végezne, viseljen megfelelő személyi védőfelszerelést (PPE).
	Magas hömérséklet jelentette veszély. Ne érintse meg a terméket működés közben, hogy elkerülje az égési sérüléseket.		Földelési pont. A PE kábel csatlakoztatásának helyét jelzi.
	CE jelölés		Ne ártalmatlanítsa az invertert háztartási hulladékként. A terméket a helyi törvényeknek és előírásoknak megfelelően ártalmatlanítsa, vagy küldje vissza a gyártónak.

1.3 Bekapcsolás elötti ellenőrzés

Bt.		Ellenőrzési tétel
1	☐	A termék telepítése szilárdan, tiszta, jól szellőző és könnyen kezelhető helyen történt.
2	☐	A PE, a DC bemenet, az AC kimenet és a kommunikációs kábelek megfelelően és biztonságosan vannak csatlakoztatva.
3	☐	A kábelkötözők épek, az elvezetés megfelelő és egyenletes.
4	☐	A használaton kívüli portok és csatlakozók lefedésre kerültek.
5	☐	A csatlakozási ponton a feszültség és a frekvencia megfelel az inverter hálózati követelményeinek.

1.4 EU megfelelőségi nyilatkozat

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulokkal ellátott inverter megfelel az alábbi irányelvek követelményeinek:

• A rádióberendezések forgalmazására vonatkozó 2014/53/EU irányelv (RED)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulok nélküli inverter megfelel az alábbi irányelvek követelményeinek:

• Elektromágneses összeférhetőségről szóló 2014/30/EU irányelv (EMC)
- Kisfeszültségű elektromos termékekre vonatkozó 2014/35/EU irányelv (LVD)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

Az EU megfelelőségi nyilatkozat az alábbi helyről tölthető le: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED jelzőfények

Je lzőfény	Áll apot	Leírás
Áramellátás		VILÁGÍT = A Wi-Fi csatlakoztatva / aktív.
		1 VILLANÁS = A Wi-Fi rendszer visszaállítása folyamatban.
		2 VILLANÁS = A Wi-Fi nincs a routerhez csatlakoztatva.
		4 VILLANÁS = Wi-Fi szerver probléma
		VILLOG = Az RS485 csatlakoztatva.
		NEM VILÁGÍT = A Wi-Fi nem aktív.
Működés		VILÁGÍT = Az inverter áramot táplál a hálózatba.
		NEM VILÁGÍT = Jelenleg az inverter nem táplál áramot a hálózatba.
Hiba		VILÁGÍT = Hiba történt.
