AS-IC02-10000-2 - Pannello solare AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter solare
Marca	AEG
Modello	AS-IC02-10000-2
Potenza nominale	10 kW
Comunicazione	Wi-Fi integrato, RS485
Indicatori LED	Alimentazione (Wi-Fi), funzionamento, guasto
Protezione	Contro le sovratensioni, messa a terra, polarità invertita
Certificazioni	CE, RED, LVD, EMC, RoHS, REACH
Installazione	Interno, luogo pulito e ben ventilato
Manutenzione	Pulizia esterna con un panno morbido, verifica periodica dei collegamenti
Sicurezza	Indossare DPI, utilizzare utensili isolati, attendere 5 minuti dopo lo spegnimento
Riparabilità	Non smontare, contattare il servizio clienti per qualsiasi riparazione
Pezzi di ricambio	Contattare il servizio clienti AEG

Domande frequenti - AS-IC02-10000-2 AEG

Come installare l'inverter solare AEG AS-IC02-10000-2 ?

L'installazione deve essere eseguita da un tecnico qualificato. Scegliere un luogo pulito, ben ventilato, al riparo dall'umidità. Seguire le istruzioni della guida di installazione rapida e del manuale d'uso.

Cosa significano gli indicatori LED sull'inverter ?

Gli indicatori indicano: Alimentazione (Wi-Fi connesso o attività), Funzionamento (produzione di energia), e Guasto (difetto). Fare riferimento alla tabella degli indicatori nel manuale.

Come collegare i pannelli solari all'inverter ?

Utilizzare i connettori fotovoltaici forniti. Rispettare la polarità e misurare la tensione CC con un multimetro prima del collegamento. La tensione deve essere inferiore alla tensione massima di ingresso.

Cosa fare in caso di guasto indicato dall'indicatore ?

Verificare gli indicatori LED, consultare la sezione risoluzione dei problemi del manuale. Se il problema persiste, contattare il servizio post-vendita AEG.

Come resettare il Wi-Fi dell'inverter ?

L'indicatore di alimentazione lampeggia una volta durante il reset del sistema Wi-Fi. Consultare il manuale per la procedura esatta.

Qual è la tensione massima di ingresso CC ?

La tensione massima di ingresso CC è indicata sulla targhetta dell'inverter. Assicurarsi che sia inferiore a questo valore prima del collegamento.

Posso installare l'inverter da solo ?

No, l'installazione deve essere eseguita da un tecnico competente familiare con le norme di sicurezza locali. Qualsiasi intervento non autorizzato annulla la garanzia.

Come mantenere l'inverter solare ?

Pulire l'esterno con un panno morbido e asciutto. Verificare periodicamente i collegamenti e assicurarsi che le aperture di ventilazione non siano ostruite.

Qual è la garanzia dell'inverter AEG AS-IC02-10000-2 ?

Le condizioni di garanzia sono disponibili sul sito web AEG Industrial Solar. Contattare il produttore per maggiori dettagli.

Cosa fare se l'indicatore di funzionamento è spento ?

Se l'indicatore di funzionamento è spento, l'inverter non produce energia. Verificare i collegamenti CC e CA, nonché le condizioni di irraggiamento solare. Consultare il manuale per i passaggi di risoluzione dei problemi.

MANUALE UTENTE AS-IC02-10000-2 AEG

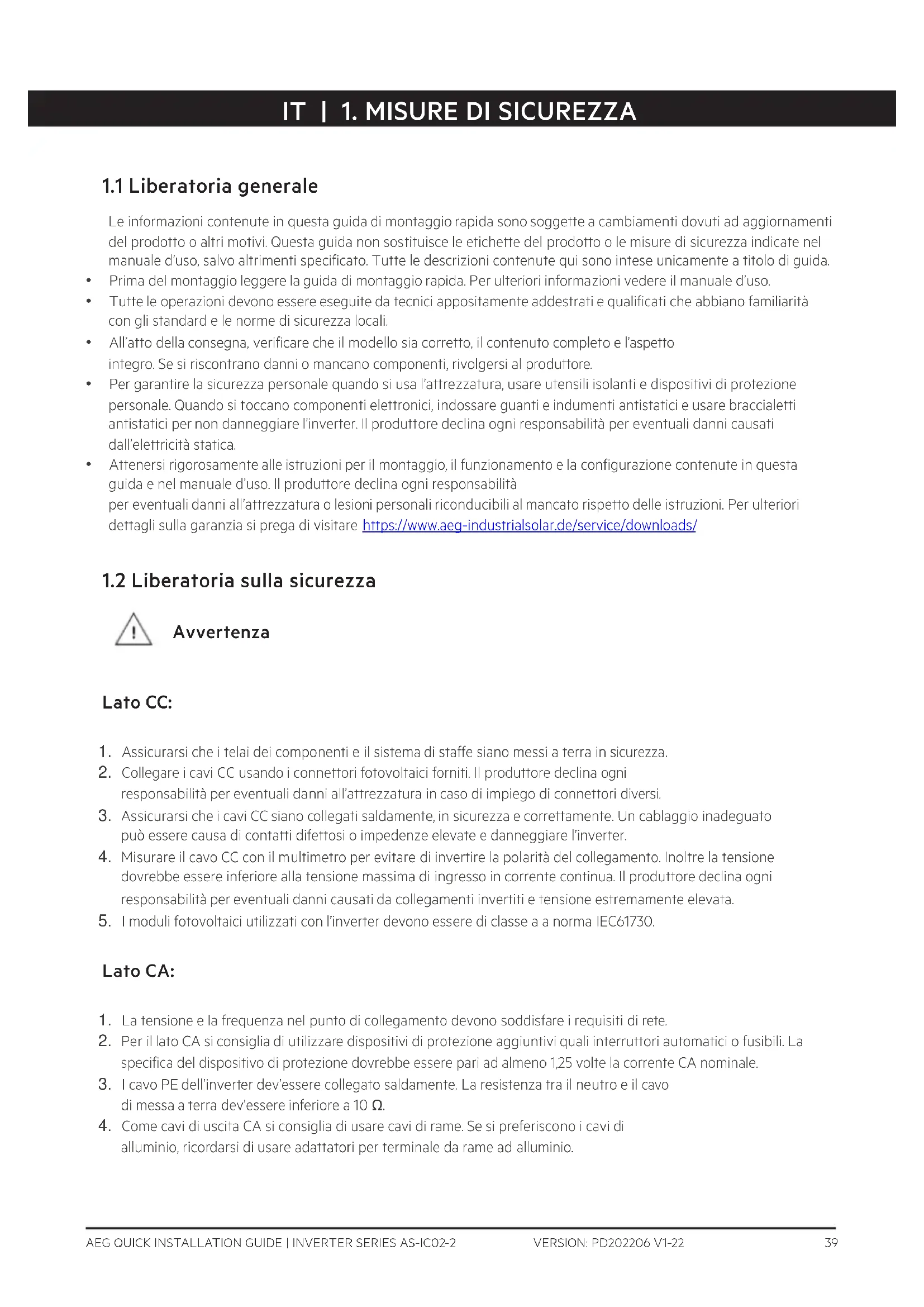

1.1 Liberatoria generale

Le informazioni contenute in questa guida di montaggio rapida sono soggette a cambiamenti dovuti ad aggiornamenti del prodotto o altri motivi. Questa guida non sostituisce le etichette del prodotto o le misure di sicurezza indicate nel manuale d'uso, salvo altrimenti specificato. Tutte le descrizioni contenute qui sono intese unicamente a titolo di guida.

• Prima del montaggio leggere la guida di montaggio rapida. Per ulteriori informazioni vedere il manuale d'uso.
• Tutte le operazioni devono essere eseguite da tecnici appositamente addestrati e qualificati che abbiano familiarità con gli standard e le norme di sicurezza locali.
• All'atto della consegna, verificare che il modello sia corretto, il contenuto completo e l'aspetto integro. Se si riscontrano danni o mancano componenti, rivolgersi al produttore.
• Per garantire la sicurezza personale quando si usa l'attrezzatura, usare utensili isolanti e dispositivi di protezione personale. Quando si toccano componenti elettronici, indossare guanti e indumenti antistatici e usare braccialetti antistatici per non danneggiare l'inverter. Il produttore declina ogni responsabilità per eventuali danni causati dall'elettricità statica.
• Attenersi rigorosamente alle istruzioni per il montaggio, il funzionamento e la configurazione contenute in questa guida e nel manuale d'uso. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura o lesioni personali riconducibili al mancato rispetto delle istruzioni. Per ulteriori dettagli sulla garanzia si prega di visitare https://www.aeg-industrialsolar.de/service/downloads/

1.2 Liberatoria sulla sicurezza

Avvertenza

Lato CC:

1. Assicurarsi che i telai dei componenti e il sistema di staffe siano messi a terra in sicurezza.
2. Collegare i cavi CC usando i connettori fotovoltaici forniti. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura in caso di impiego di connettori diversi.
3. Assicurarsi che i cavi CC siano collegati saldamente, in sicurezza e correttamente. Un cablaggio inadeguato può essere causa di contatti difettosi o impedenze elevate e danneggiare l'inverter.
4. Misurare il cavo CC con il multimetro per evitare di invertire la polarità del collegamento. Inoltre la tensione dovrebbe essere inferiore alla tensione massima di ingresso in corrente continua. Il produttore declina ogni responsabilità per eventuali danni causati da collegamenti invertiti e tensione estremamente elevata.
5. I moduli fotovoltaici utilizzati con l'inverter devono essere di classe a a norma IEC61730.

Lato CA:

1. La tensione e la frequenza nel punto di collegamento devono soddisfare i requisiti di rete.
2. Per il lato CA si consiglia di utilizzare dispositivi di protezione aggiuntivi quali interruttori automatici o fusibili. La specifica del dispositivo di protezione dovrebbe essere pari ad almeno 1,25 volte la corrente CA nominale.
3. I cavo PE dell'inverter dev'essere collegato saldamente. La resistenza tra il neutro e il cavo di messa a terra dev'essere inferiore a 10 Ω.
4. Come cavi di uscita CA si consiglia di usare cavi di rame. Se si preferiscono i cavi di alluminio, ricordarsi di usare adattatori per terminale da rame ad alluminio.

Prodotto:

Non applicare carichi meccanici ai terminali, altrimenti i terminali possono subire danni.

1. Tutte le etichette e i contrassegni di avvertenza devono essere visibili dopo il montaggio. Non scarabocchiare, danneggiare o coprire le etichette del dispositivo.
2. Lo smontaggio o la modifica non autorizzati possono danneggiare l'attrezzatura, il danno non è coperto dalla garanzia.
3. Installare l'inverter lontano da campi magnetici elevati per evitare interferenze elettromagnetiche. Se sono presenti apparecchiature di comunicazione radio o wireless con frequenze inferiori a 30MHz vicino all'inverter, è necessario:

• Installare l'inverter ad almeno 30 m di distanza dall'apparecchiatura wireless.
- Aggiungere un filtro EMI passa basso o un nucleo di ferrite a più avvolgimenti al cavo di ingresso CC o al cavo di uscita CA dell'inverter.

1. Di seguito sono riportate le etichette di avvertenza dell'inverter.

	PERICOLO: ALTA TENSIONEScollegare l'alimentazione e spegnere il prodotto prima di intervenire su di esso.		Scarica ritardata. Dopo aver disinserito l'alimentazione, attendere 5 minuti finché tutti i componenti non siano completamente scaricati.
	Leggere la guida prima di intervenire su questo dispositivo.		Esiste un rischio potenziale. Prima di qualsiasi intervento indossare DPI adeguati.
	Rischio di alta temperatura. Non toccare il prodotto in funzione per evitare di arrecarsi ustioni.		Punto di messa a terra. Indica la posizione per il collegamento del cavo PE.
	Marcatura CE		Non smaltire l'inverter tra i rifiuti domestici. Smaltire il produttore in conformità alle leggi e ai regolamenti locali o rispedirlo al produttore.

1.3 Controllo prima dell'accensione

N.		Og getto del controllo
1		Il prodotto è montato saldamente in un luogo pulito, ben ventilato e di facile accesso.
2		I cavi PE, di ingresso CC e uscita CA e di comunicazione sono collegati correttamente e saldamente.
3		Le fascette serracavo sono intatte e collocate correttamente e uniformemente.
4		Gli attacchi e i terminali non utilizzati sono sigillati.
5		La tensione e la frequenza nel punto di collegamento soddisfano i requisiti per il collegamento dell'inverter alla rete.

1.4 Dichiarazione di conformità UE

Solar Solutions dichiara che l'inverter con moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva apparecchiature radio 2014/53/UE (RED)
• Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
• Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
- Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)

Solar Solutions dichiara che l'inverter senza moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva compatibilità elettromagnetica 2014/30/UE (EMC)
  • Direttiva bassa tensione 2014/35/UE (LVD)
  • Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
  • Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
  • Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)
  È possibile scaricare la dichiarazione di conformità UE all'indirizzo https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Spie LED

Spia	Stat Φ	Descrizione
[rw32]Potenza		ACCESA = Wi-Fi collegato / attivo.
		LAMPEGGIA 1 = reset sistema Wi-Fi in corso.
		LAMPEGGIA 2 = WiFi non collegato al router.
		LAMPEGGIA 4 = problema server Wi-Fi
		LAMPEGGIA = RS485 collegato.
		SPENTA = Wi-Fi non attivo.
In funzione		ACCESA = l'inverter sta alimentando energia.
		SPENTA = l'inverter non sta alimentando energia.
Guasto		ACCESA = si è verificato un guasto.
