AS-IC02-10000-2 - Saules panelis AEG - Bezmaksas lietošanas instrukcija

Produkta tips	Saules invertors
Zīmols	AEG
Modelis	AS-IC02-10000-2
Nominālā jauda	10 kW
Komunikācija	Iebūvēts Wi-Fi, RS485
LED indikatori	Barošana (Wi-Fi), darbība, kļūme
Aizsardzība	Pret pārspriegumu, zemējumu, apgrieztu polaritāti
Sertifikāti	CE, RED, LVD, EMC, RoHS, REACH
Uzstādīšana	Iekštelpās, tīrā un labi vēdināmā vietā
Apkope	Ārējā tīrīšana ar mīkstu drānu, periodiska savienojumu pārbaude
Drošība	Lietot IAL, izmantot izolētus instrumentus, pagaidīt 5 min pēc izslēgšanas
Remontējamība	Neizjaukt, sazināties ar klientu apkalpošanas dienestu remontam
Rezerves daļas	Sazināties ar AEG klientu apkalpošanu

Bieži uzdotie jautājumi - AS-IC02-10000-2 AEG

Kā uzstādīt AEG AS-IC02-10000-2 saules invertoru?

Uzstādīšanu jāveic kvalificētam tehniķim. Izvēlieties tīru, labi vēdināmu vietu, prom no mitruma. Sekojiet ātrās uzstādīšanas rokasgrāmatas un lietošanas instrukcijas norādījumiem.

Ko nozīmē LED indikatori uz invertora?

Indikatori norāda: Barošana (Wi-Fi savienojums vai aktivitāte), Darbība (enerģijas ražošana), un Kļūme (bojājums). Skatieties indikatoru tabulu rokasgrāmatā.

Kā pieslēgt saules paneļus invertoram?

Izmantojiet pievienotos fotoelementu savienotājus. Ievērojiet polaritāti un pirms pieslēgšanas izmēriet līdzstrāvas spriegumu ar multimetru. Spriegumam jābūt mazākam par maksimālo ieejas spriegumu.

Ko darīt, ja indikators norāda kļūmi?

Pārbaudiet LED indikatorus, skatiet rokasgrāmatas traucējummeklēšanas sadaļu. Ja problēma turpinās, sazinieties ar AEG pēcpārdošanas servisu.

Kā atiestatīt invertora Wi-Fi?

Barošanas indikators vienreiz mirgo Wi-Fi sistēmas atiestatīšanas laikā. Skatiet rokasgrāmatu precīzai procedūrai.

Kāds ir maksimālais līdzstrāvas ieejas spriegums?

Maksimālais līdzstrāvas ieejas spriegums ir norādīts uz invertora datu plāksnītes. Pirms pieslēgšanas pārliecinieties, ka tas ir mazāks par šo vērtību.

Vai es varu pats uzstādīt invertoru?

Nē, uzstādīšanu jāveic kompetentam tehniķim, kas pārzina vietējās drošības normas. Jebkura neatļauta iejaukšanās anulē garantiju.

Kā apkopt saules invertoru?

Notīriet ārpusi ar mīkstu, sausu drānu. Periodiski pārbaudiet savienojumus un pārliecinieties, ka ventilācijas atveres nav aizsērējušas.

Kāda ir AEG AS-IC02-10000-2 invertora garantija?

Garantijas nosacījumi ir pieejami AEG Industrial Solar tīmekļa vietnē. Sazinieties ar ražotāju, lai uzzinātu sīkāku informāciju.

Ko darīt, ja darbības indikators ir izslēgts?

Ja darbības indikators ir izslēgts, invertors neražo enerģiju. Pārbaudiet līdzstrāvas un maiņstrāvas savienojumus, kā arī saules apstākļus. Skatiet rokasgrāmatu traucējummeklēšanas soļiem.

LIETOŠANAS INSTRUKCIJA AS-IC02-10000-2 AEG

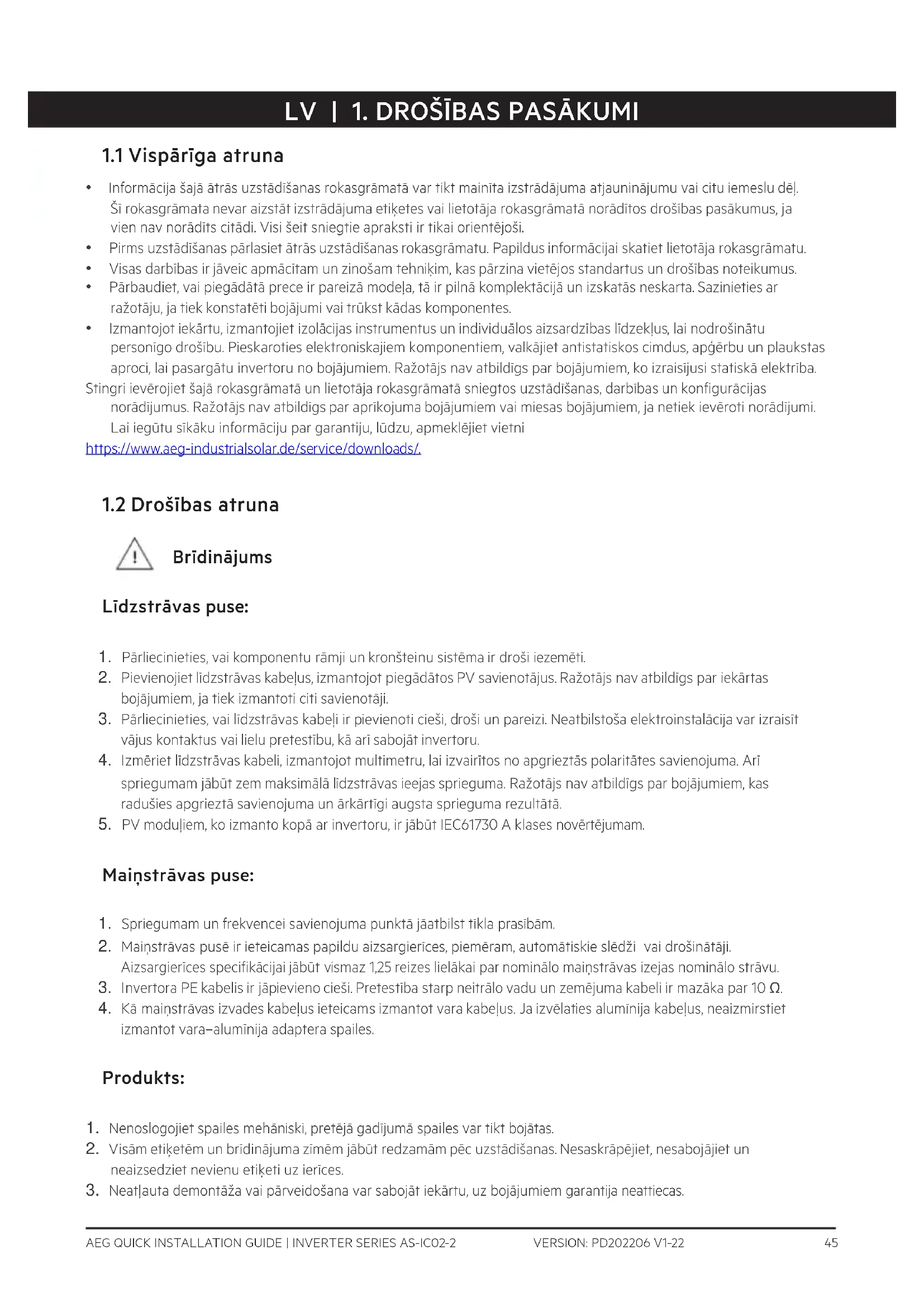

1.1 Vispārīga atruna

• Informācija šajā ātrās uzstādīšanas rokasgrāmatā var tikt mainīta izstrādājuma atjauninājumu vai citu iemeslu dēļ. Šī rokasgrāmata nevar aizstāt izstrādājuma etiketes vai lietotāja rokasgrāmatā norāditos drošības pasākumus, ja vien nav norādīts citādi. Visi šeit sniegtie apraksti ir tikai orientējoši.
• Pirms uzstādīšanas pārlasiet ātrās uzstādīšanas rokasgrāmatu. Papildus informācijai skatiet lietotāja rokasgrāmatu.
• Visas darbibas ir jāveic apmācītam un zinošam tehniķim, kas pārzina vietējos standartus un drošības noteikumus.
• Pārbaudiet, vai piegādātā prece ir pareizā modela, tā ir pilnā komplektācijā un izskatās neskarta. Sazinieties ar ražotāju, ja tiek konstatēti bojājumi vai trūkst kādas komponentes.
• Izmantojot iekārtu, izmantojiet izolācijas instrumentus un individuālos aizsardzības līdzekļus, lai nodrošinātu personīgo drošību. Pieskaroties elektroniskajiem komponentiem, valkājiet antistatiskos cimdus, apgērbu un plaukstas aproci, lai pasargātu invertoru no bojājumiem. Ražotājs nav atbildīgs par bojājumiem, ko izraisījusi statiskā elektriba.
  Stingri ievērojiet šajā rokasgrāmatā un lietotāja rokasgrāmatā sniegtos uzstādīšanas, darbības un konfigurācijas norādījumus. Ražotājs nav atbildīgs par aprīkojuma bojājumiem vai miesas bojājumiem, ja netiek ievēroti norādījumi. Lai iegūtu sīkāku informāciju par garantiju, lūdzu, apmeklējiet vietni
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Drošības atruna

Bridinājums

Līdzstrāvas puse:

1. Pārliecinieties, vai komponentu rāmji un kronšteinu sistēma ir droši iezemēti.
2. Pievienojiet lidzstrāvas kabelus, izmantojot piegādatos PV savienotājus. Ražotājs nav atbildīgs par iekārtas bojājumiem, ja tiek izmantoti citi savienotāji.
3. Pārliecinieties, vai līdzstrāvas kabeli ir pievienoti cieši, droši un pareizi. Neatbilstoša elektroinstalācija var izraisīt vājus kontaktus vai lielu pretestību, kā arī sabojāt invertoru.
4. Izmēriet līdzstrāvas kabeli, izmantojot multimetru, lai izvairītos no apgrieztās polaritātes savienojuma. Arī spriegumam jābūt zem maksimālā līdzstrāvas ieejas sprieguma. Ražotājs nav atbildīgs par bojājumiem, kas radušies apgrieztā savienojuma un ārkārtīgi augsta sprieguma rezultātā.
5. PV moduļiem, ko izmanto kopā ar invertoru, ir jābūt IEC61730 A klases novērtējumam.

Mainstrāvas puse:

1. Spriegumam un frekvencei savienojuma punktā jāatbilst tikla prasībām.
2. Mainstrāvas pusē ir ieteicamas papildu aizsargierīces, piemēram, automatātiskie slēdži vai drošinātāji. Aizsargierīces specifikācijai jābūt vismaz 1,25 reizes lielākai par nominālo mainstrāvas izejas nominālo strāvu.
3. Invertora PE kabelis ir jäpievieno cieši. Pretestība starp neitrālo vadu un zemējuma kabeli ir mazāka par 10 Ω.
4. Kā mainstrāvas izvades kabelus ieteicams izmantot vara kabelus. Ja izvēlaties alumīnija kabelus, neaizmirstiet izmantot vara-alumīnija adaptera spailes.

Produkts:

1. Nenoslogojiet spailes mehāniski, pretējā gadījumā spailes var tikt bojātas.
2. Visām etiketēm un brīdinājuma zīmēm jābūt redzamām pēc uzstādīšanas. Nesaskrāpējiet, nesabojājiet un neaizsedziet nevienu etiketi uz ierīces.

3. Neatļauta demontāža vai pārveidošana var sabojāt iekārtu, uz bojājumiem garantija neattiecas.

4. Uzstādiet invertoru tur, kur nav liela magnētiskā lauka, lai izvairītos no elektromagnētiskajiem traucējumiem. Ja invertora tuvumā ir jebkāds radio vai bezvadu saziņas aprīkojums, kas darbojas mazāk nekā 30 MHz frekvencē, jums ir jāveic šādas darbības:

5. Uzstādiet invertoru vismaz 30 m attālumā no bezvadu aprīkojuma.

6. Invertora līdzstrāvas ieejas kabelim vai mainstrāvas izejas kabelim pievienojiet zemo frekvenču EMI filtru vai vairāku tinumu ferīta serdi.

7. Brīdinājuma uzlīmes uz pārveidotāja ir šādas.

	AUGSTSPRIEGUMA RADITSAPDRAUDĒJUMS. Atvienojiet visu ienākošo jaudu un izslēdziet izstrādājumu, pirms sākat strādāt ar to.		Aizkavēta izlāde. Pēc izslēgšanas uzgaidiet 5 minūtes, līdz komponenti ir pilnībā izlādējušies.
	Pirms sākat strādāt ar šo ierīci, izlasiet rokasgrāmatu.		Pastāv iespējamie riski. Pirms jebkādām darbībām valkājiet atbilstošus IAL.
	Augstas temperatūras radītais risks. Nepieskarieties produktam tā darbības laikā, lai izvairītos no apdegumiem.		Zemējuma punkts. Norāda PE kabeļa pievienošanas poziciju.
	CE marķējums		Neizmetiet invertoru kā sadzīves atkritumus. Izmetiet izstrādājumu saskaņā ar vietējiem likumiem un noteikumiem vai nosūtiet to atpakaļ ražotājam.

1.3 Pārbaudiet pirms ieslēgšanas

Nr.		Pārbaudiet vienumu
1	☐	Produkts ir stingri uzstādīts tīrā vietā, kas ir labi vēdināma un viegli lietojama.
2	☐	PE, lidzstrāvas ieeja, maiņstrāvas izeja un sakaru kabeli ir pievienoti pareizi un droši.
3	☐	Kabelu savienojumi ir neskarti, izvilkti pareizi un vienmērīgi.
4	☐	Neizmantotās pieslēgvietas un termināļi ir aizzimogoti.
5	☐	Spriegums un frekvence pieslēguma punktā atbilst invertora tīkla savienojuma prasībām.

1.4 ES atbilstības deklarācija

Ar šo deklarē, ka invertors ar bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Radio iekārtu direktīva 2014/53/ES (RED)
- Bistamu vielu ierobežošanas direktiva 2011/65/ES un (ES) 2015/863 (RoHS)
- Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
- Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH)

Solar Solutions Ar šo deklarē, ka invertors bez bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Elektromagnētiskās savietojamības direktīva 2014/30/ES (EMS)
  • Elektrisko aparātu zemspreguma direktīva 2014/35/ES (LVD)
• Bīstamu vielu ierobežošanas direktīva 2011/65/ES un (ES) 2015/863 (RoHS)
• Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
• Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH) Jūs varat lejupielādēt ES atbilstības deklarāciju vietnē https://www.aeg-industrialsolar.de/service/downloads/.

1.5 ES atbilstības deklarācija

Indikators	Stāvoklis	Apraksts
Jauda		IESLĒGTS = Wi-Fi ir pievienots / aktīvs.
		1. MIRGOŠANA = Wi-Fi sistēma tiek atiestatīta.
		2. MIRGOŠANA = WiFi nav pievienots maršrutētājam.
		4. MIRGOŠANA = Wi-Fi servera problēma
		MIRGO = RS485 ir pievienots.
		IZSLĒGTS = Wi-Fi nav aktīvs.
darbojas		IESLĒGTS = Invertors padod jaudu.
		IZSLĒGTS = Invertors šobrid nepadod jaudu.
nepareizi		IESLĒGTS = Notikusi klūda.
