INSTRUKCJA OBSŁUGI AS-IC02-10000-2 AEG

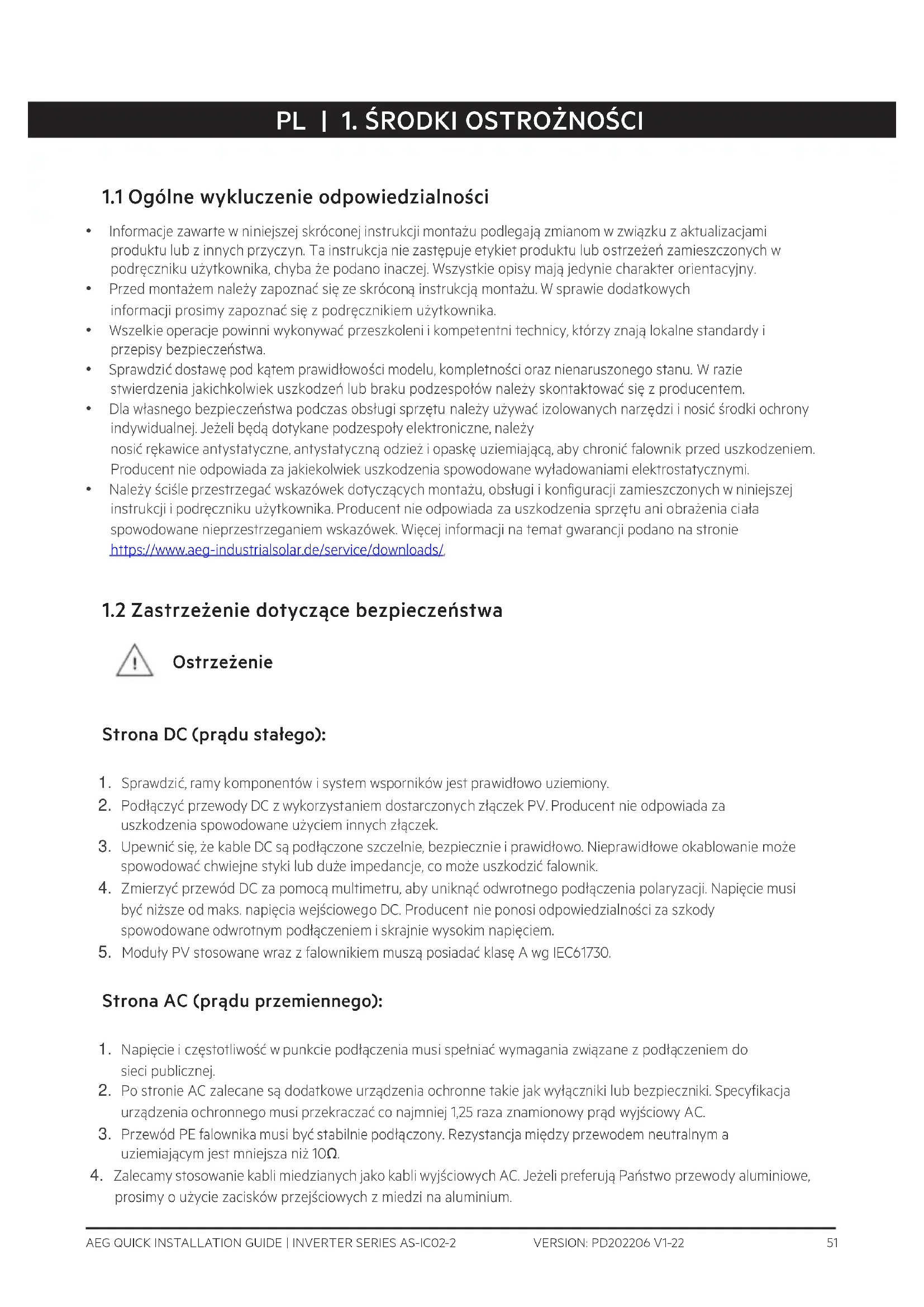

1.1 Ogólne wykluczenie odpowiedzialności

• Informacje zawarte w niniejszej skróconej instrukcji montażu podlegają zmianom w związku z aktualizacjami produktu lub z innych przyczyn. Ta instrukcja nie zastępuje etykiet produktu lub ostrzeżeń zamieszczonych w podręczniku użytkownika, chyba że podano inaczej. Wszystkie opisy mają jedynie charakter orientacyjny.

• Przed montażem należy zapoznać się ze skróconą instrukcją montażu. W sprawie dodatkowych informacji prosimy zapoznać się z podręcznikiem użytkownika.

• Wszelkie operacje powinni wykonywać przeszkoleni i kompetentni technicy, którzy znają lokalne standardy i przepisy bezpieczeństwa.

• Sprawdzić dostawę pod kątem prawidłowości modelu, kompletności oraz nienaruszonego stanu. W razie stwierdzenia jakichkolwiek uszkodzeń lub braku podzespołów należy skontaktować się z producentem.

• Dla własnego bezpieczeństwa podczas obsługi sprzętu należy używać izolowanych narzędzi i nosić środki ochrony indywidualnej. Jeżeli będą dotykane podzespoły elektroniczne, należy nosić rękawice antystatyczne, antystatyczną odzież i opaskę uziemiającą, aby chronić falownik przed uszkodzeniem. Producent nie odpowiada za jakiekolwiek uszkodzenia spowodowane wyładowaniami elektrostatycznymi.

• Należy ściśle przestrzegać wskazówek dotyczących montażu, obsługi i konfiguracji zamieszczonych w niniejszej instrukcji i podręczniku użytkownika. Producent nie odpowiada za uszkodzenia sprzętu ani obrażenia ciała spowodowane nieprzestrzeganiem wskazówek. Więcej informacji na temat gwarancji podano na stronie https://www.aeg-industrialsolar.de/service/downloads/

1.2 Zastrzeżenie dotyczące bezpieczeństwa

Ostrzeżenie Strona DC (prądu stałego):

1. Sprawdzić, ramy komponentów i system wsporników jest prawidłowo uziemiony.

2. Podłączyć przewody DC z wykorzystaniem dostarczonych złączek PV. Producent nie odpowiada za

uszkodzenia spowodowane użyciem innych złączek.

3. Upewnić się, że kable DC są podłączone szczelnie, bezpiecznie i prawidłowo. Nieprawidłowe okablowanie może

spowodować chwiejne styki lub duże impedancje, co może uszkodzić falownik.

4. Zmierzyć przewód DC za pomocą multimetru, aby uniknąć odwrotnego podłączenia polaryzacji. Napięcie musi

być niższe od maks. napięcia wejściowego DC. Producent nie ponosi odpowiedzialności za szkody spowodowane odwrotnym podłączeniem i skrajnie wysokim napięciem.

5. Moduły PV stosowane wraz z falownikiem muszą posiadać klasę A wg IEC61730.

Strona AC (prądu przemiennego):

1. Napięcie i częstotliwość w punkcie podłączenia musi spełniać wymagania związane z podłączeniem do

2. Po stronie AC zalecane są dodatkowe urządzenia ochronne takie jak wyłączniki lub bezpieczniki. Specyfikacja

urządzenia ochronnego musi przekraczać co najmniej 1,25 raza znamionowy prąd wyjściowy AC.

3. Przewód PE falownika musi być stabilnie podłączony. Rezystancja między przewodem neutralnym a

uziemiającym jest mniejsza niż 10Ω.

4. Zalecamy stosowanie kabli miedzianych jako kabli wyjściowych AC. Jeżeli preferują Państwo przewody aluminiowe,

prosimy o użycie zacisków przejściowych z miedzi na aluminium.AEG QUICK INSTALLATION GUIDE | INVERTER SERIES AS-IC02-2 VERSION: PD202206 V1-22 52

1. Nie obciążać zacisków mechanicznie, ponieważ grozi to ich uszkodzeniem.

2. Po montażu muszą być widoczne wszystkie etykiety i znaki ostrzegawcze. Nie uszkadzać, nie zakrywać ani nie pisać

po etykietach umieszczonych na urządzeniu.

3. Demontaż lub modyfikacja sprzętu bez upoważnienia może spowodować jego uszkodzenie, które nie będzie objęte

4. Falownik należy instalować z dala od silnego pola magnetycznego, aby uniknąć zakłóceń elektromagnetycznych.

Jeśli w pobliżu falownika znajdują się jakiekolwiek urządzenia radiowe lub urządzenia do komunikacji bezprzewodowej o częstotliwości poniżej 30 MHz, należy:

• Zainstalować falownik w odległości co najmniej 30 m od urządzeń bezprzewodowych.

• Dodać dolnoprzepustowy filtr EMI lub wielouzwojeniowy rdzeń ferrytowy do przewodu wejściowego DC lub przewodu wyjściowego AC falownika.

5. Na falowniku umieszczono następujące etykiety ostrzegawcze.

UWAGA! WYSOKIE NAPIĘCIE! Przed rozpoczęciem pracy przy urządzeniu odłączyć wszystkie źródła zasilania i wyłączyć produkt.

Oczekiwanie na rozładowanie. Po wyłączeniu urządzenia należy zaczekać 5 minut na całkowite rozładowanie podzespołów. Przed rozpoczęciem pracy przy tym urządzeniu należy dokładnie zapoznać się z instrukcją.

Istnieją potencjalne zagrożenia. Przed rozpoczęciem jakichkolwiek pracy założyć odpowiednie ŚOI. Uwaga! Wysoka temperatura! Nie dotykać pracującego produktu, aby uniknąć oparzenia.

Punkt uziemienia. Informuje o miejscu podłączenia przewodu PE. Oznaczenie CE Nie usuwać falownika wraz z odpadami komunalnymi. Należy go usuwać zgodnie z lokalnymi przepisami i regulacjami lub odesłać go do producenta.

1.3 Kontrola przed włączeniem

Produkt jest solidnie zamontowany w czystym miejscu, które jest dobrze wentylowane i łatwo dostępne do obsługi.

PE, wejście DC, wyjście AC i przewody komunikacyjne są prawidłowo i stabilnie.

Opaski kablowe są nienaruszone oraz prawidłowo i równo ułożone.

Nieużywane porty i zaciski są zaślepione.

Napięcie i częstotliwość w punkcie podłączenia muszą spełniać wymagania związane z podłączeniem do sieci publicznej.AEG QUICK INSTALLATION GUIDE | INVERTER SERIES AS-IC02-2 VERSION: PD202206 V1-22 53

1.4 Deklaracja zgodności UE

Firma Solar Solutions niniejszym oświadcza, że falownik z modułami komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o urządzeniach radiowych 2014/53/UE (RED)

• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)

• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE

• Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)

Firma Solar Solutions niniejszym oświadcza, że falownik bez modułów komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o kompatybilności elektromagnetycznej 2014/30/UE (EMC)

• Dyrektywa o niskonapięciowych urządzeniach elektrycznych 2014/35/UE (LVD)

• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)

• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE

• Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH) Pełny tekst deklaracji zgodności UE można pobrać ze strony: https://www.aeg-industrialsolar.de/service/downloads/.

WŁ. = sieć WiFi jest podłączona / aktywna.

MIGANIE 1 = trwa resetowanie systemu WiFi.

MIGANIE 2 = system WiFi nie jest podłączony do routera.

MIGANIE = RS485 jest podłączony.

WYŁ. = sieć WiFi jest nieaktywna.

WYŁ. = falownik aktualnie nie zasila.

WŁ. = wystąpiła usterka.
