Marka	AEG
Model	AS-IC02-15000-2
Typ produktu	Panel słoneczny / Falownik fotowoltaiczny
Moc nominalna	15000 W
Maksymalne napięcie wejściowe DC	1000 V
Napięcie wyjściowe AC	230 V / 400 V trójfazowe
Częstotliwość wyjściowa	50 Hz / 60 Hz
Zakres temperatury pracy	-25 °C do +60 °C
Stopień ochrony	IP65
Waga	Około 25 kg
Wymiary (dł. x szer. x wys.)	Około 600 x 400 x 200 mm
Gwarancja	5 lat (wg producenta)
Łączność	Wi-Fi, RS485
Wyświetlacz	Diody LED
Kompatybilność modułów PV	Klasa A zgodnie z IEC 61730
Instalacja	Przez wykwalifikowanego technika, zgodnie z lokalnymi normami
Konserwacja	Czyszczenie zewnętrzne, sprawdzanie połączeń

Często zadawane pytania - AS-IC02-15000-2 AEG

Jak zainstalować panel słoneczny AEG AS-IC02-15000-2?

Instalacja musi być wykonana przez wykwalifikowanego technika zgodnie z lokalnymi normami. Przed jakąkolwiek operacją przeczytaj instrukcję szybkiej instalacji i instrukcję obsługi. Upewnij się, że ramy i wspornik są prawidłowo uziemione. Używaj izolowanych narzędzi i noś środki ochrony osobistej.

Co zrobić, jeśli dioda LED usterki świeci?

Świecąca dioda Awaria wskazuje na usterkę. Sprawdź instrukcję obsługi, aby zidentyfikować kod błędu. Wyłącz zasilanie i odczekaj 5 minut przed interwencją. Skontaktuj się z wykwalifikowanym technikiem, jeśli problem będzie się utrzymywał.

Jakie jest maksymalne napięcie wejściowe DC?

Maksymalne napięcie wejściowe DC wynosi 1000 V. Nigdy nie przekraczaj tej wartości, aby nie uszkodzić falownika. Przed podłączeniem zawsze mierz napięcie multimetrem.

Czy mogę użyć kabli aluminiowych do wyjścia AC?

Zaleca się używanie kabli miedzianych. Jeśli używasz kabli aluminiowych, musisz dodać zaciski adapterów miedź/aluminium, aby uniknąć korozji i zapewnić dobre połączenie.

Jak wyczyścić falownik?

Wyczyść zewnętrzną część falownika suchą, miękką szmatką. Nie używaj środków chemicznych. Przed czyszczeniem upewnij się, że urządzenie jest odłączone od zasilania i rozładowane (odczekaj 5 minut). Regularnie sprawdzaj połączenia i kable.

Co zrobić w przypadku awarii?

Jeśli zaświeci się dioda Awaria, sprawdź połączenia i zabezpieczenia. Sprawdź instrukcję w poszukiwaniu kodów błędów. W razie potrzeby skontaktuj się z serwisem AEG. Nie próbuj naprawiać samodzielnie, ponieważ jakakolwiek modyfikacja unieważnia gwarancję.

Czy konieczne jest uziemienie falownika?

Tak, uziemienie jest obowiązkowe. Przewód ochronny PE musi być prawidłowo podłączony. Rezystancja między przewodem neutralnym a ziemią powinna być mniejsza niż 10 Ω.

Jaka jest typowa żywotność falownika?

Żywotność wynosi zazwyczaj 10 do 15 lat w zależności od warunków użytkowania i konserwacji. Prawidłowa instalacja i czyste środowisko wydłużają żywotność.

Czy mogę podłączyć kilka modułów fotowoltaicznych szeregowo?

Tak, ale całkowite napięcie modułów nie może przekraczać maksymalnego napięcia wejściowego DC wynoszącego 1000 V. Moduły muszą być zgodne z klasą A według normy IEC 61730.

Gdzie pobrać pełną instrukcję obsługi?

Instrukcję można pobrać w formacie PDF ze strony notice-facile.com lub z oficjalnej strony AEG Industrial Solar: https://www.aeg-industrialsolar.de/service/downloads/.

INSTRUKCJA OBSŁUGI AS-IC02-15000-2 AEG

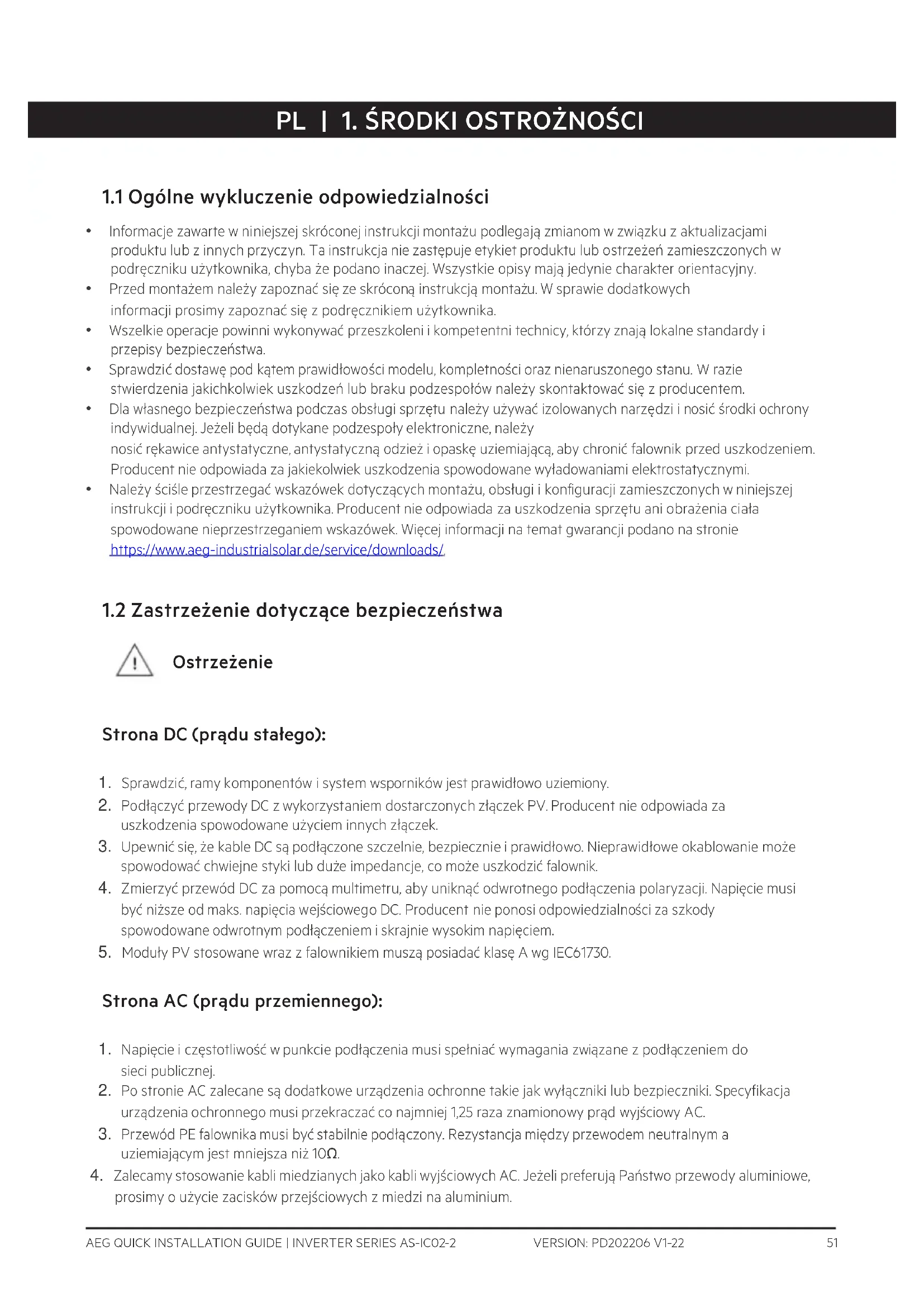

1.1 Ogólne wykluczenie odpowiedzialności

• Informacje zawarte w niniejszej skróconej instrukcji montażu podlegają zmianom w związku z aktualizacjami produktu lub z innych przyczyn. Ta instrukcja nie zastępuje etykiet produktu lub ostrzeżeń zamieszczonych w podręczniku użytkownika, chyba że podano inaczej. Wszystkie opisy mają jedynie charakter orientacyjny.
• Przed montażem należy zapoznać się ze skróconą instrukcją montażu. W sprawie dodatkowych informacji prosimy zapoznać się z podręcznikiem użytkownika.
• Wszelkie operacje powinni wykonywać przeszkoleni i kompetentni technicy, którzy znają lokalne standardy i przepisy bezpieczeństwa.
• Sprawdzić dostawę pod kątem prawidłowości modelu, kompletności oraz nienaruszonego stanu. W razie stwierdzenia jakichkolwiek uszkodzeń lub braku podzespotów należy skontaktować się z producentem.
• Dla własnego bezpieczeństwa podczas obsługi sprzętu należy używać izolowanych narzędzi i nosić środki ochrony indywidualnej. Jeżeli będą dotykane podzespoły elektroniczne, należy nosić rękawice antystatyczne, antystatyczną odzież i opaskę uziemiającą, aby chronić falownik przed uszkodzeniem. Producent nie odpowiada za jakiekolwiek uszkodzenia spowodowane wyładowaniami elektrostatycznymi.
• Należy ściśle przestrzegać wskazówek dotyczących montażu, obsługi i konfiguracji zamieszczonych w niniejszej instrukcji i podręczniku użytkownika. Producent nie odpowiada za uszkodzenia sprzętu ani obrażenia ciała spowodowane nieprzestrzeganiem wskazówek. Więcej informacji na temat gwarancji podano na stronie https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Zastrzeżenie dotyczące bezpieczeństwa

Ostrzeżenie

Strona DC (prądu stałego):

1. Sprawdzić, ramy komponentów i system wsporników jest prawidłowo uziemiony.
2. Podłączyć przewody DC z wykorzystaniem dostarczonych złączek PV. Producent nie odpowiada za uszkodzenia spowodowane użyciem innych złączek.
3. Upewnić się, że kable DC są podłączone szczelnie, bezpiecznie i prawidłowo. Nieprawidłowe okablowanie może spowodować chwiejne styki lub duże impedancje, co może uszkodzić falownik.
4. Zmierzyć przewód DC za pomocą multimetru, aby uniknąć odwrotnego podłączenia polaryzacji. Napięcie musi być niższe od maks. napięcia wejściowego DC. Producent nie ponosi odpowiedzialności za szkody spowodowane odwrotnym podłączeniem i skrajnie wysokim napięciem.
5. Moduły PV stosowane wraz z falownikiem muszą posiadać klasę A wg IEC61730.

Strona AC (prądu przemiennego):

1. Napięcie i częstotliwość w punkcie podłączenia musi spełniać wymagania związane z podłączeniem do sieci publicznej.
2. Po stronie AC zalecane są dodatkowe urządzenia ochronne takie jak wyłączniki lub bezpieczniki. Specyfikacja urządzenia ochronnego musi przekraczać co najmniej 1,25 raza znamionowy prąd wyjściowy AC.
3. Przewód PE falownika musi być stabilnie podłączony. Rezystancja między przewodem neutralnym a uziemiającym jest mniejsza niż 10Ω.
4. Zalecamy stosowanie kabli miedzianych jako kabli wyjściowych AC. Jeżeli preferują Państwo przewody aluminiowe, prosimy o użycie zacisków przejściowych z miedzi na aluminium.

Produkt:

1. Nie obciążać zacisków mechanicznie, ponieważ grozi to ich uszkodzeniem.
2. Po montażu muszą być widoczne wszystkie etykiety i znaki ostrzegawcze. Nie uszkadzać, nie zakrywać ani nie pisać po etykietach umieszczonych na urządzeniu.

3. Demontaż lub modyfikacja sprzętu bez upoważnienia może spowodować jego uszkodzenie, które nie będzie objęte gwarancją.

4. Falownik należy instalować z dala od silnego pola magnetycznego, aby uniknąć zakłóceń elektromagnetycznych. Jeśli w pobliżu falownika znajdują się jakiekolwiek urządzenia radiowe lub urządzenia do komunikacji bezprzewodowej o częstotliwości poniżej 30 MHz, należy:

5. Zainstalować falownik w odległości co najmniej 30 m od urządzeń bezprzewodowych.

6. Dodać dolnoprzepustowy filtr EMI lub wielouzwojeniowy rdzeń ferrytowy do przewodu wejściowego DC lub przewodu wyjściowego AC falownika.

7. Na falowniku umieszczono następujące etykiety ostrzegawcze.

[cwx7]	UWAGA! WYSOKIE NAPIĘCIE!Przed rozpoczęciem pracy przy urządzeniu odłączyć wszystkie źródła zasilania i wyłączyć produkt.		Oczekiwanie na rozładowanie. Po wyłączeniu urządzenia należy zaczekać 5 minut na całkowite rozładowanie podzespołów.
	Przed rozpoczęciem pracy przy tym urządzeniu należy dokładnie zapoznać się z instrukcją.		Istnieją potencjalne zagrożenia. Przed rozpoczęciem jakichkolwiek pracy założyć odpowiednie ŚOI.
	Uwaga! Wysoka temperatura! Nie dotykać pracującego produktu, aby uniknąć oparzenia.		Punkt uziemienia. Informuje o miejscu podłączenia przewodu PE.
[3x34]	Oznaczenie CE		Nie usuwać falownika wraz z odpadami komunalnymi. Należy go usuwać zgodnie z lokalnymi przepisami i regulacjami lub odesłać go do producenta.

1.3 Kontrola przed włączeniem

Nro		Pozycja kontroli
1	☐	Produkt jest solidnie zamontowany w czystym miejscu, które jest dobrze wentylowane i łatwo dostępne do obsługi.
2	☐	PE, wejście DC, wyjście AC i przewody komunikacyjne są prawidłowo i stabilnie.
3	☐	Opaski kablowe są nienaruszone oraz prawidłowo i równo ułożone.
4	☐	Nieużywane porty i zaciski są zaślepione.
5	☐	Napięcie i częstotliwość w punkcie podłączenia muszą spełniać wymagania związane z podłączeniem do sieci publicznej.

1.4 Deklaracja zgodności UE

Firma Solar Solutions niniejszym oświadcza, że falownik z modułami komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o urządzeniach radiowych 2014/53/UE (RED)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
• Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)

Firma Solar Solutions niniejszym oświadcza, że falownik bez modułów komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o kompatybilności elektromagnetycznej 2014/30/UE (EMC)
• Dyrektywa o niskonapięciowych urządzeniach elektrycznych 2014/35/UE (LVD)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
- Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)
Pełny tekst deklaracji zgodności UE można pobrać ze strony: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Wskaźniki LED

Wskaźnik	Status	Ozmaczenie
Zasilanie		Wt. = sieć WiFi jest podłączona / aktywna.
		MIGANIE 1 = trwa resetowanie systemu WiFi.
		MIGANIE 2 = system WiFi nie jest podłączony do routera.
		MIGANIE 4 = problem z serwerem WiFi.
		MIGANIE = RS485 jest podłączony.
		WYt. = sieć WiFi jest nieaktywna.
Praca		Wt. = falownik zasila.
		WYt. = falownik aktualnie nie zasila.
Usterka		Wt. = wystąpiła usterka.
		WYt. = brak usterki.
