Marke	AEG
Modell	AS-IC02-15000-2
Produkttyp	Solarmodul / Photovoltaik-Wechselrichter
Nennleistung	15000 W
Maximale DC-Eingangsspannung	1000 V
AC-Ausgangsspannung	230 V / 400 V Drehstrom
Ausgangsfrequenz	50 Hz / 60 Hz
Betriebstemperaturbereich	-25 °C bis +60 °C
Schutzart	IP65
Gewicht	Ca. 25 kg
Abmessungen (L x B x H)	Ca. 600 x 400 x 200 mm
Garantie	5 Jahre (laut Hersteller)
Konnektivität	Wi-Fi, RS485
Anzeige	LED-Anzeigen
PV-Modul-Kompatibilität	Klasse A nach IEC 61730
Installation	Durch qualifizierten Techniker, Einhaltung lokaler Normen
Wartung	Außenreinigung, Überprüfung der Anschlüsse

Häufig gestellte Fragen - AS-IC02-15000-2 AEG

Wie installiere ich das Solarmodul AEG AS-IC02-15000-2?

Die Installation muss von einem qualifizierten Techniker unter Einhaltung der lokalen Normen durchgeführt werden. Lesen Sie vor Arbeiten die Kurzanleitung und das Benutzerhandbuch. Stellen Sie sicher, dass Rahmen und Halterung ordnungsgemäß geerdet sind. Verwenden Sie isolierte Werkzeuge und tragen Sie persönliche Schutzausrüstung.

Was tun, wenn die LED-Störungsanzeige leuchtet?

Die leuchtende Störung-LED zeigt einen Fehler an. Konsultieren Sie das Benutzerhandbuch, um den Fehlercode zu identifizieren. Schalten Sie die Stromversorgung aus und warten Sie 5 Minuten, bevor Sie eingreifen. Kontaktieren Sie einen qualifizierten Techniker, wenn das Problem weiterhin besteht.

Was ist die maximale DC-Eingangsspannung?

Die maximale DC-Eingangsspannung beträgt 1000 V. Überschreiten Sie diesen Wert niemals, da dies den Wechselrichter beschädigen könnte. Messen Sie vor dem Anschluss immer die Spannung mit einem Multimeter.

Kann ich Aluminiumkabel für den AC-Ausgang verwenden?

Es wird empfohlen, Kupferkabel zu verwenden. Wenn Sie Aluminiumkabel verwenden, müssen Sie Kupfer/Aluminium-Adapterklemmen hinzufügen, um Korrosion zu vermeiden und eine gute Verbindung sicherzustellen.

Wie reinige ich den Wechselrichter?

Reinigen Sie die Außenseite des Wechselrichters mit einem trockenen, weichen Tuch. Verwenden Sie keine Chemikalien. Stellen Sie sicher, dass das Gerät ausgeschaltet und entladen ist (warten Sie 5 Minuten), bevor Sie reinigen. Überprüfen Sie regelmäßig die Anschlüsse und Kabel.

Was tun bei einer Störung?

Wenn die Störung-LED leuchtet, überprüfen Sie die Anschlüsse und Schutzvorrichtungen. Konsultieren Sie das Handbuch für Fehlercodes. Kontaktieren Sie bei Bedarf den AEG-Kundendienst. Versuchen Sie nicht, selbst zu reparieren, da jede Änderung die Garantie ungültig macht.

Ist es notwendig, den Wechselrichter zu erden?

Ja, die Erdung ist obligatorisch. Das Schutzleiterkabel PE muss korrekt angeschlossen sein. Der Widerstand zwischen Neutralleiter und Erde muss kleiner als 10 Ω sein.

Was ist die typische Lebensdauer des Wechselrichters?

Die Lebensdauer beträgt in der Regel 10 bis 15 Jahre, abhängig von Nutzungs- und Wartungsbedingungen. Eine korrekte Installation und eine saubere Umgebung verlängern die Lebensdauer.

Kann ich mehrere Photovoltaik-Module in Reihe schalten?

Ja, aber die Gesamtspannung der Module darf die maximale DC-Eingangsspannung von 1000 V nicht überschreiten. Die Module müssen Klasse A nach IEC 61730 erfüllen.

Wo kann ich die vollständige Bedienungsanleitung herunterladen?

Sie können die Anleitung im PDF-Format auf der Website notice-facile.com oder auf der offiziellen Website von AEG Industrial Solar herunterladen: https://www.aeg-industrialsolar.de/service/downloads/.

BEDIENUNGSANLEITUNG AS-IC02-15000-2 AEG

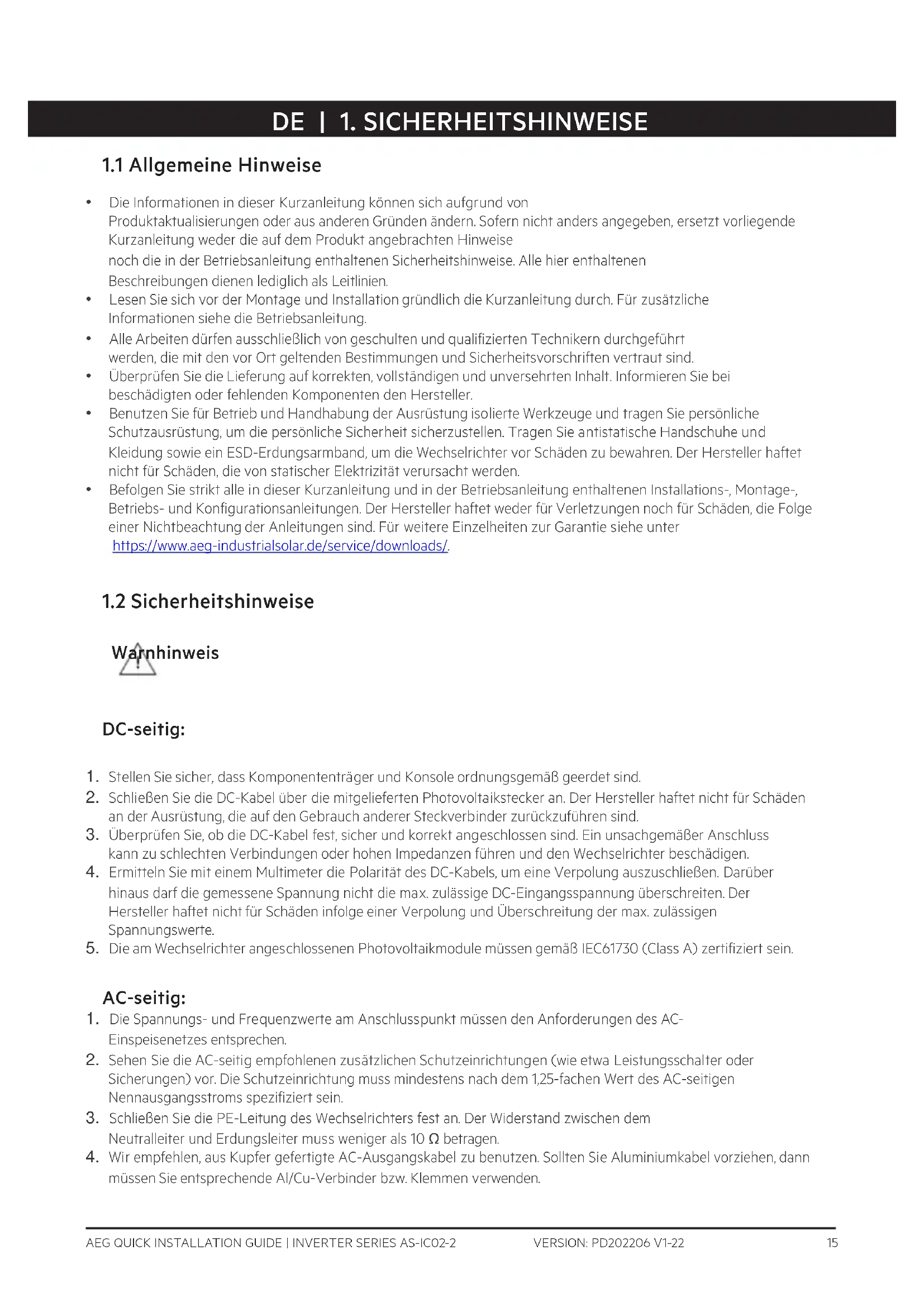

1.1 Allgemeine Hinweise

• Die Informationen in dieser Kurzanleitung können sich aufgrund von Produktaktualisierungen oder aus anderen Gründen ändern. Sofern nicht anders angegeben, ersetzt vorliegende Kurzanleitung weder die auf dem Produkt angebrachten Hinweise noch die in der Betriebsanleitung enthaltenen Sicherheitshinweise. Alle hier enthaltenen Beschreibungen dienen lediglich als Leitlinien.
• Lesen Sie sich vor der Montage und Installation gründlich die Kurzanleitung durch. Für zusätzliche Informationen siehe die Betriebsanleitung.
• Alle Arbeiten dürfen ausschließlich von geschulten und qualifizierten Technikern durchgeführt werden, die mit den vor Ort geltenden Bestimmungen und Sicherheitsvorschriften vertraut sind.
• Überprüfen Sie die Lieferung auf korrekten, vollständigen und unversehrten Inhalt. Informieren Sie bei beschädigten oder fehlenden Komponenten den Hersteller.
• Benutzen Sie für Betrieb und Handhabung der Ausrüstung isolierte Werkzeuge und tragen Sie persönliche Schutzausrüstung, um die persönliche Sicherheit sicherzustellen. Tragen Sie antistatische Handschuhe und Kleidung sowie ein ESD-Erdungsarmband, um die Wechselrichter vor Schäden zu bewahren. Der Hersteller haftet nicht für Schäden, die von statischer Elektrizität verursacht werden.
• Befolgen Sie strikt alle in dieser Kurzanleitung und in der Betriebsanleitung enthaltenen Installations-, Montage-, Betriebs- und Konfigurationsanleitungen. Der Hersteller haftet weder für Verletzungen noch für Schäden, die Folge einer Nichtbeachtung der Anleitungen sind. Für weitere Einzelheiten zur Garantie siehe unter https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Sicherheitshinweise

DC-seitig:

1. Stellen Sie sicher, dass Komponententräger und Konsole ordnungsgemäß geerdet sind.
2. Schließen Sie die DC-Kabel über die mitgelieferten Photovoltaikstecker an. Der Hersteller haftet nicht für Schäden an der Ausrüstung, die auf den Gebrauch anderer Steckverbinder zurückzuführen sind.
3. Überprüfen Sie, ob die DC-Kabel fest, sicher und korrekt angeschlossen sind. Ein unsachgemäßer Anschluss kann zu schlechten Verbindungen oder hohen Impedanzen führen und den Wechselrichter beschädigen.
4. Ermitteln Sie mit einem Multimeter die Polarität des DC-Kabels, um eine Verpolung auszuschließen. Darüber hinaus darf die gemessene Spannung nicht die max. zulässige DC-Eingangsspannung überschreiten. Der Hersteller haftet nicht für Schäden infolge einer Verpolung und Überschreitung der max. zulässigen Spannungswerte.
5. Die am Wechselrichter angeschlossenen Photovoltaikmodule müssen gemäß IEC61730 (Class A) zertifiziert sein.

AC-seitig:

1. Die Spannungs- und Frequenzwerte am Anschlusspunkt müssen den Anforderungen des AC-Einspeisenetzes entsprechen.
2. Sehen Sie die AC-seitig empfohlenen zusätzlichen Schutzeinrichtungen (wie etwa Leistungsschalter oder Sicherungen) vor. Die Schutzeinrichtung muss mindestens nach dem 1,25-fachen Wert des AC-seitigen Nennausgangsstroms spezifiziert sein.
3. Schließen Sie die PE-Leitung des Wechselrichters fest an. Der Widerstand zwischen dem Neutralleiter und Erdungsleiter muss weniger als 10 Ω betragen.
4. Wir empfehlen, aus Kupfer gefertigte AC-Ausgangskabel zu benutzen. Sollten Sie Aluminiumkabel vorziehen, dann müssen Sie entsprechende Al/Cu-Verbinder bzw. Klemmen verwenden.

Produkt

1. Lassen Sie die Anschlussklemmen mechanisch unbelastet, um Beschädigungen auszuschließen.
2. Nach Montage und Installation müssen alle Etiketten und Warnaufkleber sichtbar sein. Diese dürfen weder zerkratzt, beschädigt oder verdeckt sein.
3. Eine unbefugte Zerlegung oder Modifizierung kann die Ausrüstung beschädigen und führt zu Garantieverlust.

4. Installieren Sie den Wechselrichter nicht in der Nähe starker Magnetfelder, um elektromagnetische Interferenzen zu vermeiden. Wenn sich in der Nähe des Wechselrichters Kommunikationsgeräte mit einer drahtlosen bzw. Funkverbindung unter 30 MHz befinden, gehen Sie wie folgt vor:

5. Installieren Sie den Wechselrichter in einem Abstand von mindestens 30 m zu Geräten mit drahtloser Funkverbindung.

6. Bauen Sie am DC-Eingangskabel bzw. dem AC-Ausgangskabel des Wechselrichters einen EMI-Tiefpassfilter oder einen Ferritkern mit mehreren Windungen ein.

7. Der Wechselrichter besitzt folgende Warnaufkleber:

	WARNUNG VOR ELEKTRISCHER SPANNUNG! Gerät vor allen Arbeiten ausschalten und von sämtlichen Spannungsquellen trennen.		Verzögerte elektrische Entladung. Nach dem Ausschalten 5 Minuten abwarten, bis die Bauteile vollständig elektrisch entladen sind..
	Vor allen Arbeiten am Gerät erst die Betriebsanleitung lesen.		Vorhandensein potenzieller Risiken. Vor sämtlichen Arbeiten geeignete PSA tragen.
	Gefährdung durch hohe Temperaturen. Produkt nicht während des Betriebs berühren, um Verbrennungen zu vermeiden		Erdungspunkt. Position für den Anschluss der Erdungsleitung (PE).
	CE-Kennzeichnung		Wechselrichter nicht über den Haushaltsmüll entsorgen, sondern in Übereinstimmung mit den örtlich gültigen Gesetzen und Bestimmungen oder zurück an den Hersteller senden.

1.3 Prüfpunkte vor dem Einschalten

Nr.		Prüfpunkt
1	☐	Das Produkt wurde an einem sauberen und gut belüfteten Ort montiert und lässt sich einfach bedienen.
2	☐	Alle Anschlüsse (PE, DC-Eingangs- und AC-Ausgangsspannung sowie Kommunikationsleitungen) wurden korrekt und auf sichere Art angeschlossen.
3	☐	Die Kabelbinder sind intakt sowie ordnungsgemäß und gleichmäßig angeordnet.
4	☐	Nicht verwendete Ports und (Klemm-)Anschlüsse sind abgedeckt und verschlossen.
5	☐	Die Spannungs- und Frequenzwerte am Anschlusspunkt entsprechen den Anforderungen des AC-Koppelnetzes.

1.4 EU-Konformitätserklärung

Solar Solutions erklärt hiermit, dass der auf dem europäischen Markt verkaufte Wechselrichter mit drahtlosen Kommunikationsmodulen die Anforderungen der folgenden Richtlinien erfüllt:

• Richtlinie 2014/53/EU (Funkanlagenrichtlinie)
- Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) sowie Richtlinie 2015/863 (RoHS)
- Richtlinie 2012/19/EU (Entsorgung von Elektro- und Elektronik-Altgeräten)
- Richtlinie 1907/2006 (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien, kurz: REACH)

Solar Solutions erklärt hiermit, dass der auf dem europäischen Markt verkaufte Wechselrichter ohne drahtlose Kommunikationsmodule die Anforderungen der folgenden Richtlinien erfüllt:

• Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMV-Richtlinie)
  • Richtlinie 2014/35/EU (Niederspannungsrichtlinie)
• Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) sowie Richtlinie 2015/863 (RoHS)
• Richtlinie 2012/19/EU (Entsorgung von Elektro- und Elektronik-Altgeräten)
• Richtlinie 1907/2006 (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien, kurz: REACH)

Sie können die EU-Konformitätserklärung über folgende URL herunterladen. https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-Anzeigen

Anzeige	Status	Beschreibung
Leistung		EIN = Mit WLAN verbunden / WLAN ist aktiv.
		BLINKT 1 x = WLAN-System wird zurückgesetzt.
		BLINKT 2 x = Keine Verbindung zwischen WLAN und Router.
		BLINKT 4 x = WLAN-Serverproblem
		BLINKT = Mit RS-485 verbunden.
		AUS = WLAN ist nicht in Betrieb.
In Betrieb		EIN = Wechselrichter speist Leistung ein.
		AUS = Wechselrichter speist momentan keine Leistung ein.
Störung		EIN = Es liegt eine Störung vor.
		AUS = Keine Störung.

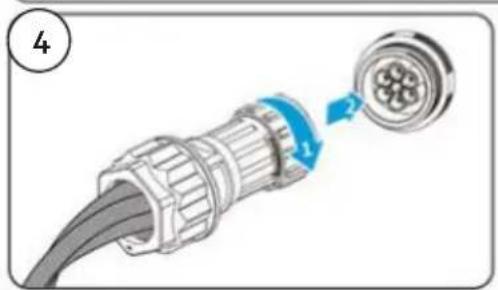

No.	RS485 / Meter
1	RS485 B
2	RS485 B
3	RS485 A
4	RS485 A
5	Meter +
6	Meter -
